Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека





4.3. МЕТОДЫ КОНТРОЛЯ. ФИЗИЧЕСКИЕ ФАКТОРЫ



Методика определения уровня
акустической нагрузки на членов экипажей
воздушных судов с учетом шума
под авиагарнитурами

Методические указания
МУК 4.3.2230-07









Москва • 2007





1. Разработаны: Федеральной службой по надзору в сфере зашиты прав потребителей и благополучия человека (С.Д. Кривуля, Э.Д. Сторожева); Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт железнодорожной гигиены» (М.Ф. Вильк, В.Б. Панкова, Ю.Н. Каменский); Научно-исследовательским институтом медицины труда РАМН (Л.В. Прокопенко, Н.Н. Курьеров); Министерством транспорта Российской Федерации (С.В. Панферов); ЛИЦ ФГУП ГосНИИ гражданской авиации (В.Д. Глуховский).

2. Рекомендованы к утверждению Комиссией по государственному санитарно-эпидемиологическому нормированию при Федеральной службе по надзору в сфере зашиты прав потребителей и благополучия человека (протокол от 21 июня 2007 г. № 2).

3. Утверждены Руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации Г.Г. Онищенко 26 июля 2007 г.

Введены в действие с 1 октября 2007 г.

4. Введены впервые.



Содержание

1. Общие положения и область применения

2. Оборудование для измерений

3. Порядок проведения измерений

4. Измерение акустической эффективности авиагарнитуры

5. Измерение акустической нагрузки на членов экипажей воздушного судна (ВС) при прослушивании эфира и речевом радиообмене с учетом шумозаглушающих свойств авиагарнитуры

6. Обработка результатов измерений

Приложение 1. Протокол проведения измерений

Приложение 2. Обработка результатов

Приложение 3. Расчет уровня звука (дБА) при измерениях шумомером в октавных полосах частот

Приложение 4. Алгоритм расчета эквивалентного уровня звука дБА (уровня звукового давления, дБ) прерывистого шума при измерениях шумомером (шум в ступени - постоянный)

Приложение 5. Определение среднего уровня звука (октавных уровней звукового давления)

Список литературы

Термины и определения



УТВЕРЖДАЮ

Руководитель Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека,

Главный государственный санитарный врач Российской Федерации

Г.Г. Онищенко

26 июля 2007 г.

Дата введения: 1 октября 2007 г.





4.3. МЕТОДЫ КОНТРОЛЯ. ФИЗИЧЕСКИЕ ФАКТОРЫ

Методика определения уровня акустической нагрузки на членов экипажей
воздушных судов с учетом шума под авиагарнитурами

Методические указания
МУК 4.3.2230-07



1. Общие положения и область применения

1.1. Настоящий документ устанавливает методику определения уровня акустической нагрузки на членов экипажей воздушных судов с учетом шума под авиагарнитурами (в соответствии с п. 3.3.2 СанПиН 2.5.1.051-96 «Условия труда и отдыха для летного состава гражданской авиации»).

1.2. Методика предназначена для использования в кабинах воздушных судов гражданской авиации при прослушивании эфира и речевом радиообмене на всех этапах полёта.

1.3. Методика содержит требования к оборудованию для измерений, способу измерения эквивалентных уровней звука и звукового давления в октавных полосах частот при прослушивании эфира и речевом радиообмене с учётом шумозаглушающих свойств авигарнитуры, к определению акустической эффективности (заглушающей способности) авиагарнитуры, которая определяется в целях ретроспективного анализа при невозможности выполнения измерений в условиях реального полёта, а также определяет требования к обработке результатов измерения и форму представления результатов.

2. Оборудование для измерений

2.1. Оборудование для измерений должно состоять:

- из измерительного микрофона давления;

- из микрофонного усилителя;

- из средства измерения звукового давления (шумомера, спектрометра, анализатора спектра);

- из устройства для проведения акустического испытания (рис. 1), используемого для крепления микрофона и авиагарнитуры (далее - устройство).

При использовании микрофонов размером ½” и менее для фиксации микрофона в «устройстве» необходимо применять переходные кольца из комплекта пистонфона или акустического калибратора.

Возможно применение измерительных магнитофонов или иных средств объективной регистрации шума соответствующего класса точности.

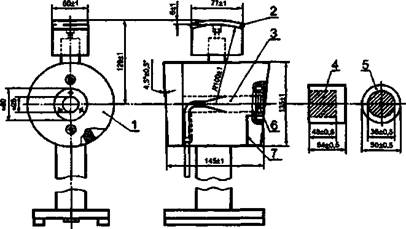

Образец устройства для испытаний в соответствии с ГОСТ Р 12.4.213-99

1 - корпус устройства; 2 - резиновый буртик; 3 - предварительный усилитель с микрофоном;
4 - поглощающий материал; 5 - колпачок с гладкой поверхностью; 6 - изолирующее кольцо;
7 - капиллярная трубка.

Рис. 1. Устройство для проведения акустического испытания



2.2. Применяемая аппаратура должна обеспечивать измерение звукового давления в диапазоне частот 20 - 12500 Гц, со стандартными характеристиками «А» и «Lin», и соответствовать «1-му» или «0-му» классу точности.

Аппаратуру калибруют в соответствии с инструкциями по эксплуатации приборов.

Применяемое оборудование аттестуется и проходит государственную поверку в установленные сроки.

3. Порядок проведения измерений

3.1. Перед началом исследований:

- распаковать авиагарнитуру и закрепить наушники в соответствии с прилагаемой изготовителем инструкцией;

- авиагарнитуру следует подвергнуть кондиционированию не менее 30 мин в условиях температуры (22 ± 5) °С и относительной влажности не выше 85 %.

3.2. Измерительный микрофон должен быть расположен внутри устройства таким образом, чтобы его центральная ось была перпендикулярна центру диафрагмы авиагарнитуры и было обеспечено плотное прилегание амортизатора амбушюры авиагарнитуры к боковым поверхностям устройства.

Собранная конструкция размешается на высоте 1,2 - 1,5 м от пола в центре кабины ВС и ориентируется по направлению полета, при этом ось микрофона располагается параллельно полу кабины и перпендикулярно направлению полета.

4. Измерение акустической эффективности авиагарнитуры

4.1. Подготовить авиагарнитуру в соответствии с требованиями п. п. 3.1.

4.2. Установить измерительные приборы и авиагарнитуру в соответствии с требованиями п. 3.2.

4.3. Уровни звукового давления измеряются в октавных полосах частот 31,5 - 8000,0 Гц.

4.4. Измерение выполняется при отсутствии авиагарнитуры и после размещения авиагарнитуры, как определено в п. п. 4.2.

4.5. Требования п. 4.4 должны быть повторены не менее трех раз. Результаты заносятся в протокол проведения измерений (прилож. 1).

4.6. В каждой из октавных полос рассчитывается среднее значение выполненных измерений (прилож. 5).

Разница между средними значениями уровней звукового давления, измеренного до и после размещения авиагарнитуры, составляет акустическую эффективность (заглушающую способность) авиагарнитуры.

5. Измерение акустической нагрузки на членов экипажей воздушного
судна (ВС) при прослушивании эфира и речевом радиообмене
с учетом шумозаглушающих свойств авиагарнитуры

5.1. Подготовить авиагарнитуру в соответствии с требованиями п. п. 3.1..

5.2. Установить измерительные приборы и авиагарнитуру в соответствии с требованиями п. 3.2.

5.3. Во время измерений система кондиционирования воздуха ВС должна работать в эксплуатационном режиме.

5.4. При проведении исследований в условиях реального полета авиагарнитура подключается к переговорному устройству с учетом требований руководства по летной эксплуатации (РЛЭ) и руководства по технической эксплуатации (РТЭ) на конкретный тип ВС.

5.5. Измеряются эквивалентный уровень звука LAeq,T (дБА) и звукового давления в октавных полосах частот 31,5 - 8000,0 Гц.

5.6. Полученные результаты заносятся в протокол проведения измерений (прилож. 1).

6. Обработка результатов измерений

Результаты измерения шума должны быть представлены в виде протокола проведения измерений (см. прилож. 1).

Полученные результаты обрабатываются с учетом приложений 2 - 5.

По результатам исследований, при измерении акустической:

- эффективности авиагарнитуры указываются индивидуальные величины акустической эффективности (заглушающей способности) авиагарнитуры данного типа для каждой среднегеометрической частоты (дБ) и А-корректированный уровень звукового давления (дБА);

- нагрузки на членов экипажей воздушного судна (ВС) при прослушивании эфира и речевом радиообмене с учетом шумозаглушающих свойств авиагарнитуры указываются для каждой среднегеометрической частоты (дБ) и эквивалентный уровень звука LAeq,T (дБА).

Приложение 1

Протокол проведения измерений

1. Место проведения измерений _________________________________________________

2. Средства измерений и аппаратура ______________________________________________

3. Сведения о государственной поверке ___________________________________________

_____________________________________________________________________________

(дата и номер свидетельства (справки)

4. Организация, проводившая измерения __________________________________________

5. Ф., И., О. ответственного за проведение измерений или проводившего измерение ______

______________________________________________________________________________

6. Дата проведения измерений ___________________________________________________

Время взлета ВС _______________________ Время посадки__________________________

7. Время, в течение которого проводилось измерение ________________________________

8. Бортовой номер ВС __________________________________________________________

9. Тип и заводские номера двигателей _____________________________________________

10. Результаты измерения и расчета по форме 1 _____________________________________



Форма 1

Результаты измерения шума

№/№
п/п

Место
(этап)
измерения

Уровень
звука,
LAeq,T, дБА

Среднегеометрические частоты октавных полос, Гц

31,5

63

125

250

500

1000

2000

4000

8000

Уровни звукового давления, дБ

1

2

3

4

5

6

7

8

9

10

11

12

Измерения провел _________/ __________/



Приложение 2

Обработка результатов

1. Результаты измерения фактических уровней шума представляют в форме протокола в соответствии с прилож. 1.

2. За максимальный уровень звука при проведении измерений принимают наибольшее значение уровня звука за период измерения.

3. Уровни звука в дБА при измерениях шумомером в октавных полосах частот (дБ) рассчитывают в соответствии с прилож. 3.

4. Если измерения проведены в каждом из интервалов Тi (ч) и суммарная продолжительность интервалов равна Т (ч), то эквивалентный уровень звука LAeq,T (дБA) рассчитывают по формуле:

(1)

где LAeq,Ti - эквивалентный уровень звука в интервале Тi;

i = 1, 2,... и, где п - номер интервала.

Допускается эквивалентные уровни звука прерывистого шума при измерениях шумомером определять в соответствии с прилож. 4.

5. Средний уровень звука и средние октавные уровни звукового давления постоянного шума в каждой точке определяют в соответствии с прилож. 5.



Приложение 3

Расчет уровня звука (дБА) при измерениях шумомером в октавных полосах частот

Расчет уровня звука (дБА) при измерениях шумомером в октавных полосах частот (дБ) рассчитывают по формуле:

где Li - уровень звукового давления в октавной полосе частот (дБ);

КАi - частотная А-коррекция по МЭК 651-79 (дБ) по таблице.

Таблица

Частота Гц

31,5

63

125

250

500

1000

2000

4000

8000

Частотная А-коррекция по МЭК 651-79 (КАi) дБ

-39,4

-26,2

-16,1

-8,6

-3,2

0,0

1,2

1,0

-1,1



Приложение 4

Алгоритм расчета эквивалентного уровня звука дБА (уровня звукового давления, дБ)
прерывистого шума при измерениях шумомером (шум в ступени - постоянный)

1. Определяют поправки LAi (дБА), Li (дБ) к значениям измеренных уровней звука LAi или октавных уровней звукового давления Li в зависимости от продолжительности ступеней шума в соответствии с таблицей.

Таблица

Продолжительность ступени прерывистого шума, мин

480

420

360

300

240

180

120

60

30

15

6

Поправка LAi, дБА, Li дБ

0

0,6

1,2

2,0

3,0

4,2

6,0

9,0

12,0

15,1

19,0



2. Вычисляют разности LAi - ∆LAi, Li - Li, для каждой ступени шума.

3. Допускается полученные разности энергетически суммировать в соответствии с п. 2 и таблицей прилож. 5.

4. Определенный суммарный уровень и будет являться эквивалентным уровнем звука или уровнем звукового давления.

Приложение 5

Определение среднего уровня звука (октавных уровней звукового давления)

1. Средний уровень звука LAcp, дБА, и средние октавные уровни звукового давления Lcp, дБ, вычисляют по формулам:

(1)

(2)

где LАi, Li - измеренные уровни звука, дБА, или октавные уровни звукового давления в точке, дБ;

i = 1, 2,... п, где n - количество измерений в точке;

- суммарный уровень звука (октавный уровень звукового давления) вычисляется по таблице

2. Допускается рассчитывать средний уровень звука LAcp, дБА, и средние октавные уровни звукового давления Lcp, дБ, с использованием таблицей.

Таблица

дБА, дБ

Разность двух складываемых уровней звука

0

1

2

3

4

5

6

7

8

9

10

15

20

Добавка к более высокому уровню звука

3,0

2,5

2,0

1,8

1,5

1,2

1,0

0,8

0,6

0,5

0,4

0,2

0



Сложение уровней по таблице проводят в следующем порядке:

1) вычисляют разность складываемых уровней;

2) определяют добавку к более высокому уровню в соответствии с таблицей;

3) прибавляют добавку к более высокому уровню;

4) аналогичные действия производят с полученной суммой и третьим уровнем и т. д. Полученная сумма и есть

или

Если разность между наибольшим и наименьшим измеренными уровнями не превышает 7 дБ, то среднее значение LAcp, Lcp равно среднему арифметическому значению всех измеренных уровней.





Список литературы

1. СанПиН 2.5.1.051-96 «Условия труда и отдыха для летного состава гражданской авиации» (утв. постановлением Госкомсанэпиднадзора РФ от 19 марта 1996 г. № 7).

2. ГОСТ 20296-81 «Самолеты и вертолеты пассажирские и транспортные. Допустимые уровни шума в салонах и кабинах экипажа и методы измерения».

3. ГОСТ 12.1.003-83 (СТ СЭВ 1930-79) «Система стандартов безопасности труда. Шум. Общие требования безопасности».

4. ГОСТ 12.1.050-86 «Система стандартов безопасности труда. Методы измерения шума на рабочих местах».

5. ГОСТ 23941-2002 «Шум. Методы определения шумовых характеристик. Общие требования».

6. ГОСТ Р 12.4.208-99 «Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Наушники. Общие технические требования. Методы испытаний».

7. ГОСТ Р 12.4.209-99 «Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Вкладыши. Общие технические требования. Методы испытаний».

8. ГОСТ Р 12.4.210-99 «Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Противошумные наушники, смонтированные с защитной каской. Общие технические требования. Методы испытаний».

9. ГОСТ Р 12.4.212-99 (ИСО 4869-2-94) «Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Противошумы. Оценка результирующего значения А-корректированных уровней звукового давления при использовании средств индивидуальной защиты от шума».

10. ГОСТ Р 12.4.213-99 (ИСО 4869-3-89) «Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Противошумы. Упрощенный метод измерения акустической эффективности противошумных наушников для оценки качества».

11. ГОСТ Р ИСО 5725-2-02 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений».

12. ИСО 354-85* «Акустика. Измерение звукового поглощения в отражающей камере».

13. ИСО 8253-2-92* «Акустика. Аудиометрический метод испытаний. Часть 2. Аудиометрия звукового поля с сигналом чистого тона и с плотными оркестровыми тестовыми сигналами».

14. МЭК 225-66* «Октавные, полуоктавные и третьоктавные полосовые фильтры, предназначенные для анализа звуков и вибраций».

15. МЭК 263-82* «Шкалы и границы для построения частотных характеристик и полярных диаграмм».

16. МЭК 651-79* «Измерители звукового уровня».

17. МЭК 804-85* «Измерители интегрального среднего уровня звука».

__________

* Международный стандарт - во ВНИИКИ Госстандарта России.

Термины и определения

В методике используются следующие термины с соответствующими определениями.

Устройство для проведения акустических испытаний - устройство, ориентированное на средние размеры головы взрослого человека, для обеспечения стандартных условий фиксации измерительного микрофона и авиагарнитуры друг относительно друга и в точках измерений.

Чашка - полый корпус, укрепленный на прижимном устройстве, который обычно имеет звукопоглощающий вкладыш и амортизатор (уплотнительную прокладку) по периметру.

Амортизатор (уплотнительная прокладка) - упругая кольцеобразная конструкция, обеспечивающая удобное и плотное прилегание авиагарнитуры к голове.

Противошум - средство индивидуальной защиты органа слуха, используемое человеком для изоляции от нежелательных звуков.

Примечание. Противошум может включать электронные приборы для связи или приборы, предназначенные играть активную роль в уменьшении нежелательных звуков.

Противошумный наушник - противошум, состоящий из двух звукоизолирующих чашек, прикрывающих ушные раковины и соединенных между собой жестким или мягким прижимным устройством (оголовьем).

Держатель наушников - жесткое или мягкое оголовье, предназначенное для крепления противошума на голове с помощью усилия прижатия держателя.

Акустическая эффективность (заглушающая способность) - разность уровней звукового давления, измеренных микрофоном или акустическим тестовым прибором в определенном звуковом поле и определенных условиях без противошума и с противошумом (в децибелах).
