ОТРАСЛЕВЫЕ СТАНДАРТЫ

ГАЙКИ ГЛУХИЕ

Конструкция и размеры

ОСТ 112542-76

ОСТ 112543-76

Взамен 5828А

5829А

Проверено в 1987 г.



Распоряжением Министерства от 3 мая 1976 г.
срок введения установлен с 1 января 1977 г.

№ 087-16

Несоблюдение стандарта преследуется по закону

ГЛУХИЕ ГАЙКИ ПО ОСТ 1 12542-76, ОСТ 1 12543-76 ВЗАИМОЗАМЕНЯЕМЫ С
ГЛУХИМИ ГАЙКАМИ ПО НОРМАЛЯМ 5828А,
5829А СООТВЕТСТВЕННО

1. Настоящий стандарт распространяется на глухие гайки, предназначенные для соединения проходных штуцеров с поворотными штуцерами и ниппелями.

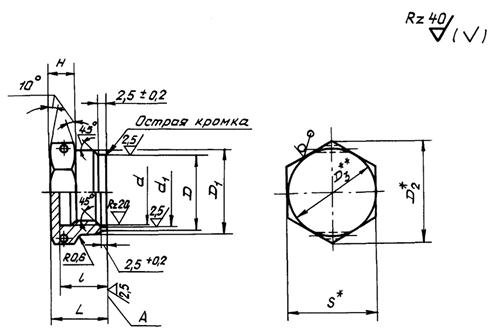

2. Конструкция и размеры глухих гаек должны соответствовать указанным на чертеже и в таблице.

_____________

* Размер для справок.

** D3 ≈ S.

Размеры, мм

Типоразмер

Наружный диаметр труб D*н

Применяемость

d

d1 Пред. откл. H11

D Пред. откл. d11

D1

D2

S

l

L

H

Масса 100 шт., кг

30ХГСА

14Х17Н2

1

3 и 4

М8

8,2

11

12

16,2

14

12

15

5

0,92

2

6

М10

10,2

13

14

19,6

17

13

16

6

1,22

3

8

М12×1,5

12,2

15

16

1,28

4

10

М14×1,5

14,2

17

18

21,9

19

1,55

5

12

М16×1,5

16,2

19

20

25,4

22

2,30

6

14

М18×1,5

18,2

21

23

27,7

24

14

17

8

3,47

7

16

М20×1,5

20,2

23

25

31,2

27

4,27

8

18

М22×1,5

22,2

25

28

34,6

30

4,50

___________

* Размер для справок.

3. Материал: сталь 30ХГСА ТУ 14-1-950-86 и сталь 14Х17Н2 (1Х17Н2) ТУ 14-1-3957-85.

4. Термическая обработка: 29,0 … 35,5 НRСэ - для гаек из стали 30ХГСА; 23,0 … 32,0 НRСэ - для гаек из стали 14Х17Н2*. Группа контроля 4 ОСТ 1 00021-78.

5. Резьба - по ОСТ 1 00105-83, поле допуска 5Н6Н.

6. Проточка и фаска резьбы - по ОСТ 1 00010-81.

7. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.

8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

9. Допуск радиального биения поверхностей D и d1 относительно оси резьбы -не более 0,07 мм; допуск торцового биения поверхности А относительно оси резьбы - не более 0,05 мм.

10. Покрытие: Кд9.фос.окс - для гаек из стали 30ХГСА, Хим.Пас - для гаек из стали 14X17Н2.*

___________

* По действующему в отрасли документу.

11. Маркировать и клеймить - по ОСТ 1 00804-76.

12. Таблица соответствия глухих гаек по настоящим стандартам глухим гайкам по нормалям 5828А, 5829А приведена в справочном приложении.

13. Технические условия - по ОСТ 1 00804-76.

Пример наименования и обозначения глухой гайки типоразмера 3 из стали 30ХГСА:

Гайка глухая 3-ОСТ 1 12542-76

То же, из стали 14Х17Н2:

Гайка глухая 3-ОСТ 1 12543-76

ПРИЛОЖЕНИЕ

Справочное

Таблица соответствия глухих гаек по настоящим стандартам глухим гайкам по нормалям 5828А, 5829А

Обозначение

по стандарту

по нормали

1-ОСТ 1 12542-76

5828А-1

2-ОСТ 1 12542-76

5828А-2

3-ОСТ 1 12542-76

5828А-3

4-ОСТ 1 12542-76

5828А-4

5-ОСТ 1 12542-76

5828А-5

6-ОСТ 1 12542-76

5828А-6

7-ОСТ 1 12542-76

5828А-7

8-ОСТ 1 12542-76

5828А-8

1-ОСТ 1 12543-76

5829А-1

2-ОСТ 1 12543-76

5829А-2

3-ОСТ 1 12543-76

5829А-3

4-ОСТ 1 12543-76

5829А-4

5-ОСТ 1 12543-76

5829А-5

6-ОСТ 1 12543-76

5829А-6

7-ОСТ 1 12543-76

5829А-7

8-ОСТ 1 12543-76

5829А-8

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Номер изменения

Номер листа (страницы)

Номер документа

Подпись

Дата внесения изм.

Дата введения изм.

измененного

замененного

нового

аннулированного

1

1 - 4

10510

2

1, 4

11353

Куликова

СОДЕРЖАНИЕ

Приложение. Таблица соответствия глухих гаек по настоящим стандартам глухим гайкам по нормалям 5828А, 5829А.. 2
