ОТРАСЛЕВОЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ НЕРАЗЪЕМНЫЕ ТЕРМОМЕХАНИЧЕСКИЕ

Технические требования

ОСТ 1 00960-80

Введен впервые

Проверено в 1987 г.

Распоряжением Министерства от 22 февраля 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на неразъемные термомеханические соединения (в дальнейшем изложении - соединения ТМС) трубопроводов муфтами из материала, обладающего эффектом «формы памяти», предназначенные для гидравлических, топливных и газовых систем летательных аппаратов.

2. Конструкция и размеры соединения ТМС должны соответствовать указанным на чертеже и в табл. 1.

______________

* Размер для справок.

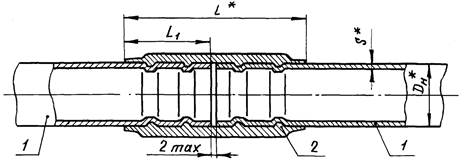

1 - трубопровод; 2 - муфта ТМС по ОСТ 1 13681-80

Таблица 1

мм

DН

S

L

L1 Пред. откл. ± 1

Материал трубопровода

6

0,5 - 0,8

24

12,0

12Х18Н10Т

ГОСТ 19277-73

ОТ4-0

ОСТ 1 90050-72

ПТ-7М

ГОСТ 22897-86

1,0 - 1,2

28

14,0

8

0,5 - 0,8

27

13,5

1,0 - 1,2

30

15,0

10

0,5 - 0,8

1,0 - 1,2

33

16,5

12

0,5 - 0,8

32

16,0

1,0 - 1,2

38

19,0

14

0,5 - 0,8

35

17,5

1,0 - 1,4

43

21,5

16

0,5 - 0,8

40

20,0

1,0 - 1,6

49

24,5

18

0,5 - 0,8

45

22,5

1,0 - 1,8

55

27,5

20

0,5 - 0,8

50

25,0

1,0 - 1,8

60

30,0

22

0,5 - 0,8

55

27,5

12Х18Н10Т

ГОСТ 19277-73

ПТ-7М

ГОСТ 22897-86

1,0 - 2,0

65

32,5

25

0,5 - 0,8

60

30,0

1,0 - 2,2

70

35,0

28

0,5 - 0,8

65

32,5

30

70

35,0

32

75

37,5

34

80

40,0

36

85

42,5

38

90

45,0

40

95

47,5

42

100

50,0

Примечание. Для соединения трубопроводов DН = 8 мм с толщиной стенки 0,5 - 0,8 мм разрешается использовать муфту ТМС8-1 по ОСТ 1 13681-80.

3. Максимальное рабочее давление - в соответствии с требованиями ОСТ 1 00243-77.

4. Герметичность соединений - не ниже группы 1 - 6 и 2 - 4 по ОСТ 1 00128-74.

5. Предел выносливости s-1 для трубопроводов с наружным диаметром 6, 8, 12, 14, 16, 18, 20 мм из материалов 12Х18Н10Т, ОТ4-0, ПТ-7М толщиной стенки 1 мм не должен превышать значений, указанных в табл. 2.

Таблица 2

Размеры, мм

Диаметр трубопровода

Материал трубопровода

Предел выносливости s-1, МПа (кгс/мм2)

6

ПТ-7М

235 (24)

12Х18Н10Т

8

ОТ4-0

235 (24)

ПТ-7М

12

12Х18Н10Т

176 (18)

ОТ4-0

156 (16)

ПТ-7М

14

12Х18Н10Т

137 (14)

ОТ4-0

156 (16)

ПТ-7М

16

ОТ4-0

156 (16)

12Х18Н10Т

18

ОТ4-0

137 (14)

20

ОТ4-0

118 (12)

ПТ-7М

12Х18Н10Т

6. Соединение ТМС должно быть устойчивым, прочным и стойким к внешним воздействующим факторам, указанным в табл. 3.

Таблица 3

Внешний воздействующий фактор

Характеристика внешнего воздействующего фактора

Максимальное значение внешнего воздействующего фактора, степень жесткости, предъявляемое требование

Синусоидальная вибрация

Амплитуда ускорения, м · с (g)

98 (10)

Амплитуда перемещения, мм

1,0

Частота, Гц

20000

Механический удар многократного действия

Пиковое ударное ускорение, м · с-2 (g)

117,4 (12)

Длительность действия ударного ускорения, мс

20

Число ударов

3000

Линейное ускорение

Значение линейного ускорения, м · с-2 (g)

147 (15)

Атмосферное пониженное давление

Рабочее давление, кПа (мм рт.ст.)

0,67 (5)

Повышенная температура среды

Рабочая, °С

+200

Предельная, °С

+300

Пониженная температура среды

Рабочая, °С

-60

Предельная, °С

Повышенная влажность

Относительная влажность при температуре +35 °С, %

100

Соляной (морской туман)

Водность, г · м-3

3 - 1

Дисперсность, мкм

20

Температура, °С

+35

Плесневые грибы

Видовое биологическое название организма - по ГОСТ 9.048-75

Для образцов, не имеющих деталей из дерева, бумаги и картона

7. Сборка, контроль и испытание соединений ТМС - в соответствии с приложением.

ПРИЛОЖЕНИЕ

Справочное

ПЕРЕЧЕНЬ
действующей в отрасли документации, примененной в стандарте

Обозначение (наименование) НТД

Номер пункта стандарта, в котором дана ссылка

Методические указания 51-87

7
