ОТРАСЛЕВЫЕ СТАНДАРТЫ

ШТУЦЕРА ПРОХОДНЫЕ

Конструкция и размеры

ОСТ 1 13656-80

ОСТ 1 13657-80

ОСТ 1 13658-80

ОСТ 1 13659-80

ОСТ 1 14696-90

Введен впервые

Проверено в 1985 г.

Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящие стандарты распространяются на проходные штуцера (в дальнейшем изложении - штуцера), предназначенные для разъемных соединений трубопроводов.

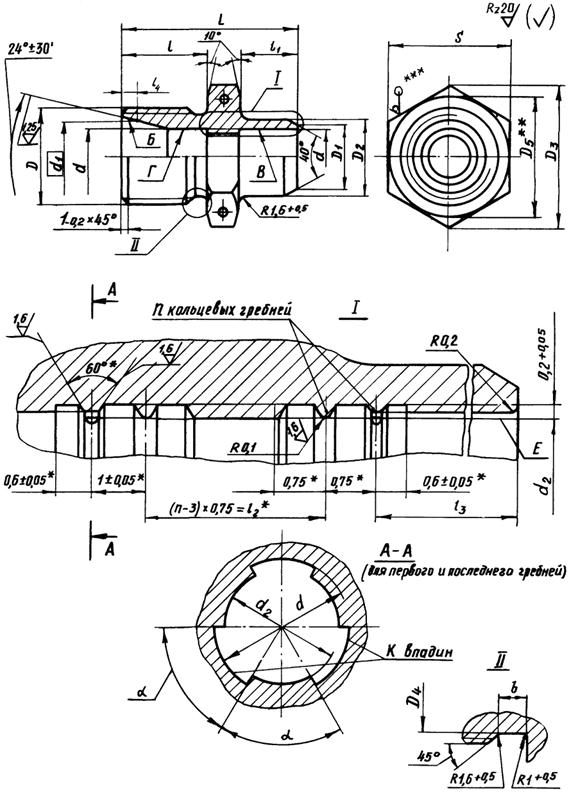

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в таблице.

* Размер обеспеч. инстр.

** D5S.

*** Для штуцеров из стали.


Размеры, мм

Наружный диаметр трубы Dн*

D

D1

D2

D3

D4

d

d1

d2

l

l1

l2

l3

l4

L

b

S

п

K

α

Масса, г

Поле допуска

h10

Пред. откл. +0,1

Номин.

Пред. откл.

Пред. откл.

Титановый сплав

Сталь

±0,1

±0,05

±0,2

±0,1

-0,2

6

MR12×1,25

7,0

8,0

16,2

10,2

6,2

8,0

6,0

H11

10

5,0

3,00

5,5

1,3

21

2,5

14

7

3

60°

6,4

11,2

MR12×1,5

9,8

11

22

3,0

8

MR14×1,5

9,0

10,0

19,6

11,8

8,2

10,0

8,0

17

10,3

17,6

10

MR16×1,5

11,0

12,0

13,8

10,2

12,0

10,0

12

6,5

3,75

7,0

25

8

9,8

16,8

12

MR18×1,5

13,2

14,4

21,9

15,8

12,3

14,0

12,6

8,0

8,5

27

19

11,72

20,2

14

MR20×1,5

15,2

16,4

25,4

17,8

14,3

16,0

14,0

8,5

4,50

9,0

28

22

9

14,2

24,5

16

MR22×1,5

17,2

18,6

27,7

19,8

16,3

18,0

16,0

24

17,4

30,2

18

MR24×1,5

19,2

20,6

31,2

21,8

18,3

20,0

18,0

+0,1

8,0

5,25

8,5

27

10

4

45°

22,3

38,6

20

MR27×1,5

21,2

22,6

34,6

24,8

20,3

22,4

20,0

1,5

30

27,9

48,1

22

MR30×1,5

23,2

24,8

36,9

27,8

22,4

24,4

22,1

13

29

32

32,3

55,8

23

MR33×1,5

26,2

27,8

41,6

30,8

25,4

27,4

25,1

36

36,9

63,9

28

MR36×1,5

29,2

31,0

47,3

33,8

28,4

30,4

28,1

9,0

6,00

9,0

30

41

11

6

30°

52,6

91,3

30

MR39×1,5

31,2

33,0

36,8

30,5

33,0

30,2

2,3

48,7

83,2

32

MR42×2

33,4

35,0

53,1

39,0

32,5

35,0

32,2

14

31

4,0

46

74,9

129,1

34

35,4

37,0

34,5

36,6

34,2

2,1

73,3

126,6

36

MR45×2

37,4

39,0

42,0

36,5

39,0

36,2

2,3

65,4

113,0

38

MR48×2

39,4

41,0

57,7

45,0

38,5

41,0

38,2

50

72,8

126,0

42

MR52×2

43,4

45,0

63,5

49,0

42,5

45,0

42,2

55

76,9

132,8

* Размер для справок.


3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник х/т 4 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник х/т 5 15Х16Н2АМ-Ш ТУ 14-1-3575-83; шестигранник х/т 5 08Х15Н5Д2ТУ-Ш ТУ 14-1-744-73.

4. Термическая обработка: штуцера из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали 13Х11Н2В2МФ-Ш и 15Х16Н2АМ-Ш - 25 ... 35 HRCэ, группа контроля 4 ОСТ 100021-78; из стали 08Х15Н5Д2ТУ-Ш - 37,5 ... 42,5 HRCэ, группа контроля 4 ОСТ 1 00021-78*.

5. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.

6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

7. Допуск радиального биения поверхности Б относительно оси резьбы - 0,05 мм.

8. Допуск радиального биения поверхностей В и Г относительно поверхности Е - не более 0,05 мм.

9. Покрытие: штуцеров из стали Хим.Пас, из титанового сплава Ан.Окс 2-3*.

* Пo действующему в отрасли документу.

10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.

11. Технические условия - по ОСТ 1 00943-79.

Пример наименования и обозначения проходного штуцера к трубопроводу с наружным диаметром Dн = 12 мм из титанового сплава ВТ3-1:

Штуцер проходной 12 - ОСТ 1 13656-80

То же, из титанового сплава ВТ6:

Штуцер проходной 12 - ОСТ 1 14696-90

То же, из стали 13Х11Н2В2МФ-Ш:

Штуцер проходной 12 - ОСТ 1 13657-80

То же, из стали 15Х16Н2АМ-Ш:

Штуцер проходной 12 - ОСТ 1 13658-80

То же, из стали 08Х15Н5Д2ТУ-Ш:

Штуцер проходной 12 - ОСТ 1 13659-80

В обозначение проходного штуцера к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:

Штуцер проходной 6-1,5 - ОСТ 1 13659-80



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

Переиздан с учетом изменений № 1, 2, 3, 4, 5.
