Non-domestic gas-fired overhead luminous radiant heaters. Part 2. Rational use of energy

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
54447-2011

(ЕН 419-2:2006)

НАГРЕВАТЕЛИ ГАЗОВЫЕ ДЛЯ ЛУЧИСТОГО
ВЕРХНЕГО ОТОПЛЕНИЯ, НЕ ПРИМЕНЯЕМЫЕ
В БЫТУ

Часть 2

Рациональное использование энергии

EN 419-2:2006
Non-domestic gas-fired overhead luminous radiant heaters
-
P
art 2: Rational use of energy
(MOD)

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») и Обществом с ограниченной ответственностью «СИЦ ЭТИГАЗ» (ООО «СИЦ ЭТИГАЗ») на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 345 «Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. № 395-ст

4 Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 419-2:2006 «Нагреватели газовые для лучистого верхнего отопления, не применяемые в быту. Часть 2. Рациональное использование энергии» (EN 419-2:2006 «Non-domestic gas-fired overhead luminous radiant heaters - Part 2: Rational use of energy») путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3).

В настоящий стандарт включены дополнительные по отношению к вышеупомянутому региональному стандарту требования, исключено приложение (справочное) о взаимосвязи европейского регионального стандарта с директивами ЕС. Указанное приложение, не включенное в основную часть настоящего стандарта, приведено в дополнительном приложении ДА.

Сравнение структуры настоящего стандарта со структурой указанного регионального стандарта приведено в дополнительном приложении ДБ

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 4

4 Классификация инфракрасных нагревателей. 5

4.1 Классификация согласно природе используемых газов. 5

4.2 Классификация в соответствии с газами, которые можно использовать. 5

4.3 Классификация в соответствии с режимом удаления продуктов горения. 5

5 Обозначения. 5

6 Требования к рациональному использованию энергии. 6

7 Методы испытаний. 6

7.1 Общие положения. 6

7.2 Лучистый КПД.. 7

Приложение А (обязательное) Методика измерения поправочного коэффициента окна Fw (метод испытания А) 14

Приложение В (справочное) Регистрация данных при определении лучистого КПД (метод испытания А) 15

Приложение С (справочное) Формы бланков (метод испытания А) 15

Приложение D (обязательное) Коррекция измеренной выходной мощности излучения на поглощение в воздухе (методы испытаний А и В) 18

Приложение Е (справочное) Пример определения лучистого КПД (метод испытания А) 19

Приложение F (обязательное) Калибровка радиометра (метод испытания В) 22

Приложение G (справочное) Конструкция радиометра (метод испытания В) 24

Приложение Н (справочное) Регистрация данных при определении лучистого КПД (метод испытания В) 25

Приложение J (справочное) Пример определения лучистого КПД (метод испытания В) 27

Приложение ДА (справочное) Приложение ZA (справочное) ЕН 419-2:2006 Разделы данного европейского стандарта, содержащие основные требования или другие положения Директив ЕС.. 31

Приложение ДБ (справочное) Сопоставление структуры настоящего стандарта со структурой примененного регионального стандарта. 31

ГОСТ Р 54447-2011
(ЕН 419-2:2006)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

НАГРЕВАТЕЛИ ГАЗОВЫЕ ДЛЯ ЛУЧИСТОГО ВЕРХНЕГО ОТОПЛЕНИЯ,
НЕ ПРИМЕНЯЕМЫЕ В БЫТУ

Часть 2

Рациональное использование энергии

Non-domestic gas-fired overhead luminous radiant heaters. Part 2. Rational use of energy

Дата введения - 2012-07-01

1 Область применения

Настоящий стандарт устанавливает требования и методы испытаний для рационального использования энергии газовых нагревателей, обеспечивающих лучистое верхнее отопление с целью создания комфортных условий в помещении небытового назначения, которые имеют горелку низкого давления и монтируются на кронштейне или подвеске к потолку помещения (далее - инфракрасные нагреватели).

Настоящий стандарт применяется только к инфракрасным нагревателям типа А1 (см. 4.3).

Настоящий стандарт не применяется к инфракрасным нагревателям, если они:

a) используются для отопления жилых помещений;

b) предназначаются для наружной установки;

c) требуют количество подводимого тепла свыше 120 кВт (вычисленное на основе низшей теплоты сгорания газа);

d) имеют горелки, работающие на предварительно подготовленной смести газа и воздуха, в которых:

1) газ и весь воздух для горения подводятся к уровню зоны горения полностью смешанными,

2) предварительное смешивание газа и всего воздуха для горения осуществляется в части горелки до зоны горения;

e) имеют неотъемлемые механические средства подачи воздуха для горения и/или отвода и удаления продуктов горения.

Настоящий стандарт применяется к инфракрасным нагревателям, которые планируется использовать для испытаний типа устройства. Требования к инфракрасным нагревателям, которые не предназначаются для испытаний типа, подлежат дальнейшему рассмотрению.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ Р 54446-2011 Нагреватели светового излучения газовые, не предназначенные для бытового применения. Часть 1. Требования безопасности (ЕН 419-1:2009, MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 54446, а также следующие термины с соответствующими определениями:

3.1 плоскость начала отсчета уровня излучения: Плоская горизонтальная поверхность, ограниченная нижним краем отражателя или, в случае, когда излучающие части находятся ниже края рефлектора, соприкасающаяся с самой нижней излучающей частью (см. рисунок 1).

1 - рефлектор; 2 - плоскость отсчета

Рисунок 1 - Плоскость начала отсчета уровня излучения

3.2 плотность потока излучения Е, Вт/м2: Мощность излучения на единицу площади, падающего на поверхность.

3.3 лучистый КПД Rf: Тепло, излучаемое инфракрасным нагревателем через плоскость начала отсчета уровня излучения, деленное на количество результирующего тепла, полученного от сгорания подводимого испытательного газа.

3.4 плоскость измерения (только для метода испытания В): Плоскость, параллельная плоскости начала отсчета уровня излучения и на (100 ± 3) мм ниже ее.

3.5 измерительная решетка (только для метода испытания В): Правильное расположение в измерительной плоскости прямых линий, идущих параллельно и перпендикулярно к продольной оси инфракрасного нагревателя с достаточной точностью (±1 мм).

Примечание - Узловые точки измерительной решетки располагаются в точках пересечения этих линий (см. рисунок 2), так что дистанция между всеми точками смежных узлов на этих линиях составляет (100 ± 2) мм.

1 - нагреватель; 2 - узловая точка; 3 - измерительный модуль Fij

Рисунок 2 - Измерительная решетка (метод испытания В)

4 Классификация инфракрасных нагревателей

4.1 Классификация согласно природе используемых газов

Применяют требования ГОСТ Р 54446 (подраздел 4.1).

4.2 Классификация в соответствии с газами, которые можно использовать

Применяют требования ГОСТ Р 54446 (подраздел 4.2).

4.3 Классификация в соответствии с режимом удаления продуктов горения

Применяют требования ГОСТ Р 54446 (подраздел 4.3).

5 Обозначения

В настоящем стандарте применены следующие обозначения:

 - коэффициент для расчета , кПа-1 × м-1;

 - коэффициент для расчета , кПа-1 × м-1;

 - коэффициент для расчета , кПа-1 × м-1;

 - коэффициент для расчета , кПа-1 × м-1;

 - показатель поглощения излучения углекислым газом;

 - показатель поглощения излучения водяным паром;

а - длина рефлектора, мм;

Атот - поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе;

b - ширина рефлектора, мм;

с - дистанция между двумя узловыми точками параллельно с продольной осью, мм;

Сαβ - поправочный коэффициент площади поверхности;

D - средняя толщина излучающего слоя газа (т.е. от точки измерения до плоскости начала отсчета уровня излучения), м;

 - показатель эмиссии углекислого газа;

 - показатель эмиссии водяного пара;

Е - плотность потока излучения от инфракрасного нагревателя, Вт/м2;

Еа - плотность потока излучения на выходе инфракрасного нагревателя в воздухе, Вт/м2;

Eij - плотность потока излучения от инфракрасного нагревателя, измеренная в узловых точках измерения, Вт/м2;

 - средняя плотность потока излучения поверх измерительной решетки Fij, Вт/м2;

Fw - поправочный коэффициент окна;

Hi - низшая теплота сгорания испытательного газа (15 °С, 101,325 кПа, сухой газ), Вт × ч/м3;

 - коэффициент для показателя эмиссии углекислого газа, кПа-1 × м-1;

 - коэффициент для показателя эмиссии водяного пара, кПа-1 × м-1;

L - длина цилиндра контрольной поверхности, м;

N - число дуговых позиций вдоль половины цилиндра (см. рисунок 2);

п - коэффициент в уравнениях для  и ;

 - парциальное давление углекислого газа в окружающей атмосфере, кПа;

 - парциальное давление водяного пара в окружающей атмосфере, кПа;

 - давление насыщенного пара, кПа;

р - давление подачи газа, кПа;

ра - атмосферное давление, кПа;

pw - давление насыщенного пара горючего газа при температуре tg, кПа;

Qm - номинальная подводимая тепловая мощность, вычисленная на основе низшей теплоты сгорания испытательного газа, Вт;

Q(R)c - выходная мощность излучения после коррекции на поглощение излучения в воздухе, Вт;

Q(R)M - измеренная выходная мощность излучения, Вт;

R - радиус до радиометра от центра плоскости начала отсчета уровня излучения, м;

Rf - лучистый КПД;

S - чувствительность радиометра, мкВ/(Вт/м2) или В/(Вт/м2);

ta - температура окружающей атмосферы, °С;

tg - температура газа в точке проведения измерения, °С;

ts - температура датчика, °С;

U - напряжение сигнала датчика, мкВ или В;

V - объемный расход подводимого газа в условиях проведения испытаний, м3/ч;

Vb - напряжение сигнала датчика, зарегистрированное с установленным защитным экраном, мкВ или В;

Vt - напряжение сигнала датчика, зарегистрированное без защитного экрана, мкВ или В;

V0 - объемный расход газа, приведенный к стандартным условиям (15 °С, 101,325 кПа, сухой газ), м3/ч.

6 Требования к рациональному использованию энергии

При горизонтальной установке в соответствии с инструкциями производителя и измерении одним из методов, приведенных в 7.2, лучистый КПД инфракрасного нагревателя, определенный при номинальной подводимой тепловой мощности, должен соответствовать значениям, указанным в таблице 1.

Таблица 1 - Лучистый КПД для инфракрасных нагревателей, установленных горизонтально

Класс

Лучистый КПД

1

От > 0,4 до £ 0,5 включ.

2

> 0,5

7 Методы испытаний

7.1 Общие положения

Испытание должно быть проведено с инфракрасным нагревателем, горизонтально установленным в соответствии с инструкциями изготовителя.

Если не задано иное, то применяют требования ГОСТ Р 54446 (подраздел 7.1).

7.2 Лучистый КПД

7.2.1 Общие положения

7.2.1.1 Рабочая зона (требования, применимые ко всем методам испытания)

Рабочая зона должна иметь объем, в котором возможна установка инфракрасного нагревателя, а также должна:

a) обеспечивать достаточную вентиляцию, чтобы удалять продукты горения и тепло, вырабатываемое инфракрасным нагревателем;

b) иметь температуру окружающей атмосферы на уровне (20 ± 5) °С;

c) позволять устанавливать датчики, свободные от влияния сквозняков. Температура датчика должна быть проверена до и после проведения измерений:

a) для охлаждаемых воздухом датчиков температура должна быть на уровне (20 ± 5) °С;

b) для датчиков с водяным охлаждением температура охлаждающей воды не должна изменяться больше чем на ±5 °С на протяжении всего испытания.

7.2.1.2 Выбор метода испытания

Лучистый КПД инфракрасного нагревателя может быть определен методом, приведенным либо в 7.2.2, либо в 7.2.3.

7.2.2 Метод А

7.2.2.1 Установка и регулировка инфракрасного нагревателя

Инфракрасный нагреватель должен быть установлен на высоте между 2 и 2,5 м и первоначально отрегулирован в соответствии с требованиями 7.1.

Испытание должно быть проведено при настройке инфракрасного нагревателя на номинальную подводимую тепловую мощность. Если нагреватель рассчитан для работы в определенном диапазоне

подводимой тепловой мощности, то он настраивается на минимальные и максимальные номинальные значения1) (см. ГОСТ Р 54446, подпункт 7.1.3.2). При этом подается один из испытательных газов той категории, в которую входит испытуемый инфракрасный нагреватель (см. ГОСТ Р 54446, пункт 7.1.1).

________

1) Испытание при максимальной подводимой тепловой мощности не следует проводить, если известно, что наименьший выход излучения достигается при номинальной минимальной подводимой тепловой мощности.

7.2.2.2 Оснастка и аппаратура

7.2.2.2.1 Механическая оснастка

Чтобы позиционировать датчики на воображаемой огибающей поверхности вокруг инфракрасного нагревателя, требуется подвижная жесткая конструкция, имеющая градуированную металлическую дугу окружности радиусом R, на которой крепятся датчики (радиометры). Эта конструкция вращается на своей вертикальной оси. Радиус R металлической дуги должен быть в пределах диапазона, показанного на рисунке 3.

Примечание - Необходимо проверить, что максимальная плотность потока излучения не превышает максимальное значение, допустимое для определенного инфракрасного нагревателя.

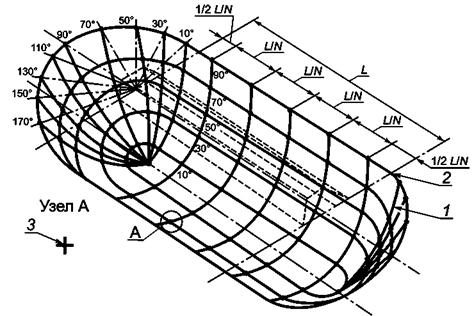

1 - съемный защитный экран; 2 - радиометр; 3 - параллель; 4 - меридиан;
R - радиус, измеренный от центра окружности дуги до поверхности радиометра, величиной в пределах от
1,54 до 1,88 м
. Для любого одного измерения радиус дуги не должен изменяться больше чем на ± 20 мм

Рисунок 3 - Оснастка для проведения испытания по методу А

Испытательное оборудование должно:

a) обеспечивать при испытании инфракрасного нагревателя длиной больше 1,3 м такую регулировку, чтобы центр дуги совпадал с одним из двух краев плоскости отсчета уровня излучения;

b) при испытании инфракрасного нагревателя длиной 1,3 м или меньше обеспечивать совпадение центра дуги с центром плоскости отсчета уровня излучения (см. рисунок 1);

c) быть установлено в зоне проведения испытания, где площадь пола является достаточной для маркировки на нем позиций измерения;

d) иметь съемный или убирающийся экран защиты от излучения перед каждым датчиком, чтобы маскировать его от инфракрасного нагревателя. Экран защиты от излучения должен быть сконструирован и расположен таким образом, чтобы поверхность экрана, обращенная к датчику, находилась в состоянии теплового равновесия в атмосферных условиях рабочей зоны (см. 7.2.1.1). Общее расположение и конструкция такого защитного экрана показана на рисунке 4;

e) предоставлять отдельный экран защиты от излучения для каждого датчика, который не должен отражать излучение в направлении любого другого датчика;

1 - экран защиты от излучения; 2 - датчик (радиометр); 3 - отражающий алюминиевый лист;
4 -
изоляция толщиной 15 мм; 5 - матовая черная не отражающая поверхность

Рисунок 4 - Экран защиты от излучения (метод испытания А)

f) в подходящих случаях предоставлять направляющий брус, чтобы позиционировать металлическую дугу по длине инфракрасного нагревателя.

7.2.2.2.2 Измерительная аппаратура

Характеристики датчика

Используемые датчики должны иметь:

a) коэффициент чувствительности, который не изменяется больше чем на ±3 % в диапазоне температур окружающей среды от 15 °С до 30 °С;

b) постоянную чувствительность либо в диапазоне длины волны от 0,8 до 40 мкм, либо в другом диапазоне, который должен быть заявлен в протоколе испытания (см. 7.2.2.5)1);

________

1) Эти данные могут потребоваться в целях поверки.

c) угол охвата, равный или более 170°. Не должно быть большого разброса значений чувствительности в зависимости от изменения угла падения излучения;

d) постоянную чувствительность в пределах плотности потока излучения от 10 до 1100 Вт/м2;

e) подходящее окно, исключающее влияние на радиометр сквозняков, которое позволяет:

- иметь угол обзора, равный или более 170°;

- максимизировать передачу излучения в диапазоне от 2 до 9 мкм;

f) поправочный коэффициент окна Fw, вычисленный для каждого окна (см. приложение А).

Позиции датчиков

Датчики должны быть расположены в позициях, чтобы:

a) в случае, когда используют один датчик, предусматривалась возможность его перемещения по длине металлической дуги и позиционирования через каждые (20 ± 1)° (между 10° и 90°);

b) в случае, когда используют несколько датчиков, они должны быть позиционированы по длине дуги через каждые (20 ± 1)° (между 10° и 90°);

c) измерительная поверхность была направлена по касательной к поверхности перемещения металлической дуги.

Примечание - Рекомендуется экранировать лицевую сторону перед термоэлементами от облучения и пыли, когда датчики не используются для проведения измерений. Следует принимать меры для предотвращения случайного обратного излучения от отражающих поверхностей в пределах обзора радиометра 180°. В связи с этим не рекомендуется носить белую одежду и иметь оборудование белого цвета в месте проведения испытания.

7.2.2.3 Рабочая зона

Рабочая зона должна соответствовать следующим условиям:

a) иметь стены и потолки, которые должны быть изолированы от внешних воздействий (например, солнечного света через окна и отопительного оборудования);

b) иметь внутренние поверхности, обработанные для снижения радиационного отражения (матовые неотражающие поверхности);

c) быть расположенной таким образом, чтобы температура стены и потолка не изменялась более чем на ±5 °С на протяжении измерительной фазы испытания.

7.2.2.4 Порядок действий

7.2.2.4.1 Поверхность интегрирования

Поверхность интегрирования должна быть заключена в пределах внешней границы перемещения дуги [см. рисунки 5a) и 5b)] так, что:

а) для инфракрасных нагревателей длиной меньше или равной 1,3 м центр полусферы должен быть в центре излучающей контрольной поверхности;

1 - меридиан; 2 - параллель; 3 - идентификация позиций датчиков; А - позиция датчика;
L - длина контрольной поверхности цилиндра; С - число позиций дуги по длине цилиндра

а) Интегрирующая поверхность (метод испытания А) - инфракрасный нагреватель длиной больше 1,3 м

1 - меридиан; 2 - параллель; 3 - идентификация позиций датчиков; А - позиция датчика

b) Интегрирующая поверхность (метод испытания А) -
инфракрасный нагреватель длиной меньше 1,3 м

Рисунок 5 - Интегрирующая поверхность инфракрасного нагревателя
(метод испытания А)

b) для инфракрасных нагревателей длиной больше 1,3 м поверхность интегрирования характеризуется половиной длины цилиндра, равной эффективной длине излучателя, ось которого совпадает с контрольной поверхностью. Эта поверхность должна быть ограничена в своих крайних точках двумя половинками полусфер;

c) в случае, когда излучатель является симметричным (например, линейная труба), исследование излучения должно быть ограничено до следующих частей сферы:

- одна четверть сферы для инфракрасного нагревателя длиной меньше или равной 1,3 м (результат должен быть умножен на два);

- одна четверть цилиндра плюс две четверти полусферы для инфракрасного нагревателя длиной больше 1,3 м (результат должен быть умножен на два).

7.2.2.4.2 Измерение

Каждый датчик подключают к милливольтметру потенциометрического, электронного типов или к электронному устройству, имеющему полное входное сопротивление, по меньшей мере, 1 МОм и чувствительность 1 мкВ.

Снимают измерения в спокойной атмосфере на инфракрасном нагревателе в состоянии термического равновесия, когда он работает в режиме настройки, по 7.2.2.1.

Примечание - Необходимо измерять наружную температуру измерительного прибора, чтобы убедиться в отсутствии его перегрева.

Точки проведения измерений должны быть расположены на пересечении параллелей и меридианов [см. рисунки 5a) и 5b)], так что:

a) для инфракрасных нагревателей длиной меньше или равной 1,3 м точка измерения должна быть на полусфере, а пересечения должны быть на меридианах 0°, 20°, 40° и т.д. до 180° с параллелями 10°, 30°, 50° и т.д. до 90° [см. рисунок 5b)];

b) для инфракрасных нагревателей длиной больше 1,3 м точка измерения должна быть на половине полусферы [см. рисунок 5a)], а пересечения в крайних точках должны быть на меридианах 10°, 30°, 50° и т.д. до 170° с параллелями 10°, 30°, 50° и т.д. до 90°.

На половине цилиндра, необходимого для контрольной поверхности длиной L для числа измерений N, пересечения должны быть в точках, заданных следующим выражением:

                                        (1)

где N - число сделанных измерений на пересечениях с параллелями 10°, 30°, 50° и т.д. до 90°.

Отношение  должно иметь максимальное значение 0,8 м.

7.2.2.4.3 Определение лучистого КПД

Испытание должно быть выполнено по следующим этапам:

a) измерение напряжения во всех точках, показанных в пределах воображаемой границы. Эти измерения должны быть сделаны с защитным экраном от излучения и без него (см. рисунок 4).

Плотность потока излучения Е, Вт/м2, вычисляют по формуле

                                                          (2)

где Vt - напряжение сигнала датчика, зарегистрированное без защитного экрана, мкВ;

Vb - напряжение сигнала датчика, зарегистрированное с защитным экраном, мкВ;

Fw - поправочный коэффициент окна;

S - чувствительность радиометра, мкВ/(Вт/м2);

b) интегрирование в пределах огибающей каждой четверти сферы и четверти цилиндра, чтобы получить значение излучения, принятого от инфракрасного нагревателя, и его вклад в излучаемую мощность (см. приложения В и С);

c) определение измеренной выходной мощности Q(R)M, Вт, используя соответствующие формулы 3 или 4:

- для инфракрасных нагревателей длиной меньше или равной 1,3 м

Q(R)M = Q(R)5,                                                            (3)

где Q(R)5 - выходная мощность излучения в полусфере, Вт;

- для инфракрасных нагревателей длиной больше 1,3 м

Q(R)M = Q(R)1 + Q(R)2 + Q(R)3 + Q(R)3                                             (4)

где Q(R)1 - выходная мощность излучения в четверти сферы (конец горелки), Вт;

Q(R)2 - выходная мощность излучения в четверти сферы (противолежащий конец), Вт;

Q(R)3 - выходная мощность излучения в четверти цилиндра (сторона горелки), Вт;

Q(R)4 - выходная мощность излучения в четверти цилиндра (сторона напротив), Вт;

d) вычисление номинальной подводимой тепловой мощности, рассчитанной на основе низшей теплоты сгорания испытательного газа, Qm, Вт, используя формулу

Qm = V0hi,                                                            (5)

где Hi - низшая теплота сгорания газа, используемого на испытании, Вт × ч/м3;

V0 - объемный расход газа, приведенный к стандартным условиям, м3/ч, вычисляемый по формуле

                                         (6)

где V - объемный расход подводимого газа в режиме испытания, м3/ч;

р - давление подачи газа, кПа;

ра - атмосферное давление, кПа;

pw - давление насыщенного пара в точке проведения измерения при температуре tg, кПа;

tg - температура газа в точке проведения измерения, °С.

Примечание - Qm определяют из объемного расхода газа, приведенного к стандартным условиям, для низшей теплоты сгорания газа, используемого на испытании, в единицах измерения, заданных в разделе 5. Формула (7) не является аналогом формулы (2) и (3) в ГОСТ Р 54446 для вычисления номинальной подводимой тепловой мощности, которая не подходит в данном случае;

e) вычисление лучистого КПД Rf, используя формулу (см. приложение В)

                                                             (7)

где Qm - номинальная подводимая тепловая мощность, вычисленная на основе низшей теплоты сгорания испытательного газа, Вт;

Q(R)c - выходная мощность излучения после коррекции на поглощение излучения в воздухе, Вт, вычисляемая по формуле

                                                         (8)

где Атот - поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе.

Примечание - Для вычисления Атот см. приложение D.

Требования, приведенные в разделе 6, должны быть удовлетворены.

7.2.2.5 Протокол испытания

Из-за сложности испытания рекомендуется регистрировать полученные результаты в протоколе испытания (примеры см. в приложениях В, С и Е).

7.2.3 Метод В

7.2.3.1 Общие положения

Инфракрасный нагреватель должен быть установлен в соответствии с требованиями, приведенными 7.1, и подвешен, по меньшей мере, на высоте 1,2 м над уровнем пола.

7.2.3.2 Оборудование для проведения испытания

7.2.3.2.1 Общие требования к радиометру

Для измерений можно использовать один или больше радиометров одновременно, имеющих чувствительность к плотности излучения в минимальном диапазоне значений длины волны от 0,8 до 40 мкм.

Каждый радиометр должен пройти поверку в соответствии с требованиями приложения F.

Должны применяться только радиометры, которые имеют управляемое термостатом водяное охлаждение и продувку азотом для интегрирования сферы.

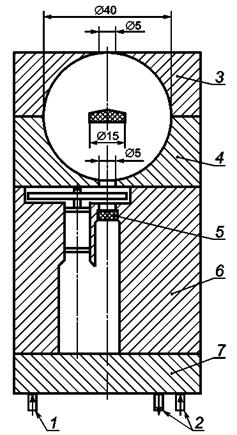

Примечание - Пример отработанной и проверенной конструкции радиометра приведен в приложении G.

7.2.3.2.2 Механическое испытательное оборудование

Испытательное оборудование должно обеспечивать следующее:

a) горизонтальную подвеску инфракрасного нагревателя в соответствии с требованиями 7.1;

b) устойчивое подвижное расположение для проведения испытаний, которое дает возможность правильно настраивать радиометр в измерительной плоскости.

Примечание - Настройку можно осуществлять вручную или автоматически.

7.2.3.2.3 Позиции радиометра для проведения измерений

Перед началом испытания необходимо определить узловые точки первого и последнего измерительного модуля, где пересекаются параллельные и перпендикулярные линии. Это достигается путем измерения плотности излучения на краю отражателя, а узловые точки или измерительные модули находятся там, где плотность излучения меньше 1 % максимального значения плотности излучения, измеренной под инфракрасным нагревателем.

Радиометр должен быть позиционирован в узловых точках измерительной решетки (см. рисунок 2).

7.2.3.3 Рабочая зона

Испытание должно быть проведено в рабочей зоне, имеющей пол с неотражающими поверхностями.

7.2.3.4 Методика испытания

7.2.3.4.1 Принцип измерения

Выходная мощность излучения устанавливается радиометрическим методом, которым измеряется плотность потока излучения в измерительной плоскости, а измеренные значения интегрируют по площади измерительной решетки.

7.2.3.4.2 Метод измерения

Радиометр помещают в каждой из узловых точек, заданных в 3.5, с максимальным отклонением 3 мм (по каждой из трех осей), а измерение плотности излучения осуществляют в установившемся режиме для снятия отсчета.

Оси радиометра не должны иметь наклон больше 2° от перпендикуляра.

Примечание - Рекомендуется регистрировать последовательность проведения измерений, используя автоматическую систему.

7.2.3.5 Вычисление выходной мощности излучения

Выходная мощность излучения Q(r)M соответствует сумме всех произведений между площадями поверхностей отдельных измерительных модулей и среднеарифметическим измеренных значений плотности излучения в четырех узловых точках, образующих поверхность этого измерительного модуля (см. рисунок 2).

Выходную мощность излучения вычисляют по формуле

                                                   (9)

где Fij - площадь измерительного модуля (см. рисунок 2), м2;

 - средняя плотность излучения для измерительного модуля Fij, Вт/м2, измеренная в узловых точках (см. рисунок 2), вычисляемая по формуле

                                         (10)

где i  (1, 2, ... , n) и j  (1, 2, ... , k) - координаты узловых точек измерительной решетки.

Плотность потока излучения в узловых точках Еij, Вт/м2, вычисляют по формуле

                                                            (11)

где U - напряжение сигнала датчика, В;

S - чувствительность радиометра, В/(Вт/м2).

7.2.3.6 Вычисление подводимой тепловой мощности

Подводимую тепловую мощность инфракрасного нагревателя вычисляют по формулам (5) и (6) (см. подпункт 7.2.2.4.3).

7.2.3.7 Вычисление лучистого КПД

Лучистый КПД инфракрасного нагревателя вычисляют по формуле (7) и (8) (см. подпункт 7.2.2.4.3).

Требования раздела 6 должны быть удовлетворены.

7.2.3.8 Протокол испытания

Из-за сложности испытания рекомендуется регистрировать полученные результаты в протоколе испытания (см. приложения Н и J).

Приложение А
(обязательное)

Методика измерения поправочного коэффициента окна Fw (метод испытания А)

Поправочный коэффициент окна Fw вычисляют для каждого окна с помощью следующих действий:

a) позиционирование радиометра под инфракрасным нагревателем и на подходящей дистанции от него. Затем окно должно быть снято, а датчик перемещен, чтобы получить максимальное напряжение V1;

Примечание - Может потребоваться экранировать датчик от сквозняков, чтобы свести к минимуму разброс показаний приборов;

b) повторная установка окна без перемещения датчика, отмечая уменьшение напряжения V2;

c) поправочный коэффициент окна вычисляют для каждого окна по формуле

                                                              (А.1)

где V1 - максимальное зарегистрированное напряжение, мкВ;

V2 - уменьшенное напряжение, измеренное после установки окна, без перемещения датчика, мкВ;

d) порядок действий, изложенный в перечислениях а) - с), повторяется для каждого типа инфракрасного нагревателя.

Приложение В
(справочное)

Регистрация данных при определении лучистого КПД (метод испытания А)

В.1 Общая информация, подлежащая регистрации

Тип оборудования ________________________________

Модель _________________________________________

Поставщик ______________________________________

Производитель ___________________________________

Категория нагревателя ____________________________

Испытательный газ _______________________________

Техник _________________________________________

Дата проведения испытания ________________________

Номинальная подводимая тепловая мощность

Qm _________________________________________ кВт

Измеренная подводимая тепловая мощность

QM ___________________________________________ Вт

Относительная влажность воздуха _________________

Температура горючего газа (до испытания) _________ °С

Температура воздуха (до испытания) ____________ °С

Температура горючего газа (после испытания) _______ °С

Температура воздуха (после испытания) __________ °С

Горючий газ (О2 или СО2) (до испытания) _________

Горючий газ (О2 или СО2) (после испытания) __________

Радиус четверти сферы/цилиндра _______________ м

Чувствительность радиометра _____________ мкВ/(Вт/м2)

Длина нагревателя L __________________________ м

Число позиций на дуге цилиндра N __________________

L/N _________________________________________ м

Атот _____________________________________________

В.2 Результаты измерений

Позиция измерения

Результат измерения, Вт

Четверть сферы (конец горелки)

Q(R)1

Четверть сферы (противолежащий конец)

Q(R)2

Четверть цилиндра (сторона горелки)

Q(R)3

Четверть цилиндра (противоположная сторона)

Q(R)4

Суммарная выходная мощность излучения

Q(R)M = Q(R)1 + Q(R)2 + Q(R)3 + Q(R)4



Измеренная выходная мощность излучения Q(R)M для инфракрасного нагревателя длиной меньше или равной 1,3 м = Q(R)5 ____________________________ Вт

Выходная мощность излучения Q(R)c после коррекции на поглощение излучения в воздухе:

Q(R)c = Q(R)m/(1 - Atot) = _______________ Вт

Лучистый КПД, Rf:

Rf = Q(R)c/QM = _______________________

Приложение С
(справочное)

Формы бланков (метод испытания А)

С.1 Протокол результатов испытаний - четверть сферы (конец горелки и противолежащий конец)

Четверть сферы (конец горелки) Q(R)1

Позиция радиометра на радиусе α (параллель дуги)

Показание радиометра i (за вычетом напряжения от паразитного излучения) на позиции дуги радиусом R, меридиан β, мкВ

Σi, мкВ

Сαβ

Δcos α

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × Δcos α × 1/SFw, Вт/м2

10°

30°

50°

70°

90°

110°

130°

150°

170°

90°

0,5

0,347

70°

1

0,327

50°

1

0,266

30°

1

0,174

10°

1

0,060

Всего ΣЕ































Инициалы, фамилия:

Дата:

Выходную мощность излучения Q(R)1, Вт, интегрированную по поверхности одной четвертой части сферы, вычисляют по формуле

Четверть сферы (противолежащий конец горелки) Q(R)2

Позиция радиометра на радиусе α (параллель дуги)

Показание радиометра i (за вычетом напряжения от паразитного излучения) на позиции дуги радиусом R, меридиан β, мкВ

Σi, мкВ

Сαβ

Δcos α

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × Δcos α × 1/SFw, Вт/м2

10°

30°

50°

70°

90°

110°

130°

150°

170°

90°

0,5

0,347

70°

1

0,327

50°

1

0,266

30°

1

0,174

10°

1

0,060

Всего ΣЕ































Инициалы, фамилия:

Дата:

Выходную мощность излучения Q(R)2, Вт, интегрированную по поверхности одной четвертой части сферы, вычисляют по формуле

С.2 Протокол результатов испытаний - четверть цилиндра (конец горелки и противолежащий конец)

Четверть цилиндра (сторона горелки) Q(R)3

Позиция радиометра на радиусе α (параллель дуги)

Показание радиометра i (за вычетом напряжения от паразитного излучения) на позиции дуги радиусом R, меридиан β, мкВ

Σi, мкВ

Сαβ

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × 1/SFw, Вт/м2

Позиция 1

Позиция 2

Позиция 3

Позиция 4

Позиция 5

Позиция 6

Позиция 7

Позиция 8

Позиция N

90°

0,5

70°

1

50°

1

30°

1

10°

1

Всего ΣЕ





























Инициалы, фамилия:

Дата:

Выходную мощность излучения Q(R)3, Вт, интегрированную по поверхности одной четвертой части цилиндра, вычисляют по формуле

Четверть цилиндра (противолежащая сторона горелки) Q(R)4

Позиция радиометра на радиусе α (параллель дуги)

Показание радиометра i (за вычетом напряжения от паразитного излучения) на позиции дуги радиусом R, меридиан β, мкВ

Σi, мкВ

Сαβ

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × 1/SFw, Вт/м2

Позиция 1

Позиция 2

Позиция 3

Позиция 4

Позиция 5

Позиция 6

Позиция 7

Позиция 8

Позиция N

90°

0,5

70°

1

50°

1

30°

1

10°

1

Всего ΣЕ





























Инициалы, фамилия:

Дата:

Выходную мощность излучения Q(R)4, Вт, интегрированную по поверхности одной четвертой части цилиндра, вычисляют по формуле

С.3 Протокол результатов испытаний - половина сферы для инфракрасных нагревателей длиной меньше или равной 1,3 м

Половина сферы Q(R)5

Позиция радиометра на радиусе α (параллель дуги)

Показание радиометра i (за вычетом напряжения от паразитного излучения) на позиции дуги радиусом R, меридианы α и β, мкВ

Σi, мкВ

Сαβ

Δcos α

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × 1/SFw, Вт/м2

20°

40°

60°

80°

100°

120°

140°

160°

180°

200°

220°

240°

260°

280°

300°

320°

340°

90°

0,347

70°

0,327

50°

0,266

30°

0,174

10°

0,060

Всего SЕ

















































Инициалы, фамилия:

Дата:

Выходную мощность излучения Q(R)5, Вт, интегрированную по поверхности полусферы, вычисляют по формуле

Приложение D
(обязательное)

Коррекция измеренной выходной мощности излучения на поглощение в воздухе
(методы испытаний А и В)

D.1 Общие положения

Учитывают поглощение энергии только:

a) паром воды (Н2O);

b) углекислым газом (СO2).

Требования настоящего приложения могут быть применены к определению лучистого КПД по методу, приведенному в 7.2.2, или по методу, приведенному в 7.2.3.

D.2 Средняя толщина излучающего слоя газа

Среднюю толщину излучающего слоя газа D, м, вычисляют по формуле

                                             (D.1)

где L - длина излучающей поверхности, м;

R - радиус до радиометра от центра плоскости начала отсчета уровня излучения (для метода А), м, или минимальная дистанция между радиометром и плоскостью начала отсчета (для метода В), м.

D.3 Поглощение излучения водяным паром

Показатель поглощения излучения водяным паром  вычисляют по формуле

                                              (D.2)

где  - коэффициент показателя эмиссии водяного пара, вычисляемый по формуле

                                            (D.3)

D - средняя толщина излучающего слоя газа, м;

ta - температура окружающей атмосферы, °С;

 - парциальное давление водяного пара в окружающей атмосфере, кПа, вычисляемое по формуле

                             (D.4)

где rh - относительная влажность;

ta - температура окружающей атмосферы, °С.

Значения для ,  и п вычисляют по формулам (D.5), (D.6) и (D.7) соответственно:

                                            (D.5)

                                        (D.6)

                                               (D.7)

где D - средняя толщина излучающего слоя газа, м.

D.4 Поглощение излучения углекислым газом

Показатель поглощения излучения углекислым газом  вычисляют по формуле

                                              (D.8)

где  - парциальное давление углекислого газа в окружающей атмосфере;

D - средняя толщина излучающего слоя газа, м;

 - коэффициент показателя эмиссии углекислого газа, вычисляемый по формуле

                                           (D.9)

Значения ,  и п равны:

 = 0,0532;

 = 0,00168;

п = 0,527;

 = 0,03 кПа (при содержании в воздухе СO2 = 0,03 %).

D.5 Суммарное поглощение излучения

Поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе Атот для выходной мощности излучения Q(R)M вычисляют по формуле

                                         (D.10)

где  - показатель поглощения излучения углекислым газом;

 - показатель поглощения излучения водяным паром;

β - коэффициент, вычисляемый по формуле

                                  (D.11)

Формула (D.11) действительна для значений  между 0 и 20 кПа, а значения × D между 0 и 1 кПа × м.

D.6 Метод вычислений

Выходную мощность излучения Q(R)c, скорректированную на поглощение излучения водяным паром и углекислым газом, вычисляют по измеренной мощности излучения Q(R)M, используя формулу (8).

Приложение Е
(справочное)

Пример определения лучистого КПД (метод испытания А)

Е.1 Лучистый КПД - полученные данные и вычисление

Тип оборудования: круглый инфракрасный нагреватель

Модель: ХХ18

Производитель: XYZ

Поставщик: ABC

Испытательный газ: G20

Категория нагревателя: I2H

Дата проведения испытания: 05.04.2011

Техник: И.И. Иванов

Измеренная подводимая тепловая мощность QM: 18 кВт

Номинальная подводимая тепловая мощность Qm:

18,0 кВт





Температура горючего газа (до испытания): н/а

Температура горючего газа (после испытания): н/а

Относительная влажность воздуха: 0,51



Температура воздуха (до испытания): 23,2° С

Горючий газ (O2 или СO2) (после испытания): н/а

Температура воздуха (после испытания): 24,3° С

Чувствительность радиометра: 8,3 мкВ/(Вт/м2)

Горючий газ (O2 или СO2) (до испытания): н/а

Число позиций на дуге цилиндра (N): н/а

Радиус четверти сферы/цилиндра: 1,71 м

АТОТ: 0,119

Длина нагревателя L: н/а



L/N: н/а





Позиция измерения

Результат измерения, Вт

Четверть сферы (конец горелки) Q(R)1

Четверть сферы (противолежащий конец) Q(R)2

Четверть цилиндра (сторона горелки) Q(R)3

Четверть цилиндра (противолежащая сторона) Q(R)4

Суммарная выходная мощность излучения

Q(R)M = Q(R)1 + Q(R)2 + Q(R)3 + Q(R)4

Измеренная выходная мощность излучения Q(R)M для инфракрасного нагревателя длиной меньше или равной 1,3 м = Q(R)5 9143 Вт.

Выходная мощность излучения Q(R)c после коррекции на поглощение излучения в воздухе:

Q(R)c = Q(R)M/(1 - ATOT) = 10373 Вт

Лучистый КПД Rf:

Rf = Q(R)c/QM = 0,576.

Е.2 Выходная мощность излучения - полученные данные и вычисление


Половина сферы Q(R)5

Позиция радиометра на дуге радиуса R (параллель α)

Показание радиометра i (за вычетом напряжения от паразитного облучения) на позиции дуги радиусом R, меридианы α и β, мкВ

Σi, мкВ

Сαβ

Δcos α

1/SFw, (Вт/м2)/мкВ

Е = Σi × Cαβ × 1/SFw, Вт/м2

20°

40°

60°

80°

100°

120°

140°

160°

180°

200°

220°

240°

260°

280°

300°

320°

340°

90°

180

200

220

220

200

220

240

220

220

220

220

280

280

200

200

220

200

220

0,5

0,347

0,200

136,7

70°

500

580

9020

1800

2420

1920

940

680

500

500

500

540

760

1860

1780

820

580

540

1

0,327

0,208

1346,7

50°

2220

2540

3820

4340

4020

3920

4080

3240

2420

2080

2080

2520

3440

3840

4120

3480

2600

2260

1

0,266

0,198

3087,4

30°

5220

5400

5920

5560

5140

5520

5520

5200

4980

4900

4900

4920

5140

5360

5400

5540

5340

5300

1

0,174

0,196

3250,1

10°

5480

5220

4960

5020

5020

5320

5460

5560

5480

5780

5780

5620

5460

5220

5000

5220

5220

5460

1

0,060

0,198

1136,1

Всего ΣЕ

8957,5


Выходную мощность излучения Q(R)5, интегрированную по поверхности полусферы, вычисляют по формуле

Приложение F
(обязательное)

Калибровка радиометра (метод испытания В)

F.1 Калибровка радиометра

F.1.1 Общие положения

Калибровка радиометра осуществляется сравнением с «абсолютно черным телом»1). Плотность потока излучения внутри «абсолютно черного тела», Вт/м2, сравнивается с напряжением выходного сигнала, В. График поверочной функции является прямой линией через начало координатной системы, показывающей выходной сигнал, В, в функции плотности излучения (см. рисунок F.1). Во время калибровки радиометр должен работать в таком же режиме, в каком он работает при измерении излучения под нагревателем, используя ту же самую проводку, усилитель и другие компоненты.

_________

1) Абсолютно черное тело - идеальное тело, полностью поглощающее всю падающую на него лучистую энергию.

F.1.2 Метод калибровки в сравнении с «абсолютно черным телом»

В этом методе используется «абсолютно черное тело» со сферической полостью из керамики, имеющей внутренний диаметр 300 мм. Сферическая полость должна быть нагрета до температуры не более 600 °С. Она имеет отверстие (апертуру) такого же диаметра, как радиометр, подлежащий поверке.

Через апертуру радиометр вставляется в сферическую полость «абсолютно черного тела» так, что передняя поверхность радиометра выравнивается с внутренней поверхностью сферической полости. Излучение от внутренней горячей поверхности черного тела передается на радиометр и дает адекватный выходной сигнал, В.

Калибровка при температуре «абсолютно черного тела» до 600 °С является достаточной.

Примечание - «Абсолютно черное тело» (ε ≈ 1), нагретое до 600 °С, дает такую же плотность потока излучения, как и нагреватель светового излучения (ε < 1) с температурой 900 °С.

Плотность потока излучения Е, Вт/м2, при температуре Т, К, отнесенную к температуре радиометра 20 °С, вычисляют по формуле Стефана-Больцмана:

E = σ(T4 - 2934),                                                      (F.1)

где σ = 5,67 × 10-8, Вт/(м2 × К4).

Чувствительность радиометра при каждом значении температуры вычисляют, используя выражение:

                                                             (F.2)

где S - чувствительность радиометра, В/(Вт/м2);

U - напряжение сигнала датчика, В.

Калибровка осуществляется по всему диапазону плотности потока излучения от инфракрасного (светового) нагревателя (или трубчатого нагревателя). Это обеспечивается калибровкой на нескольких значениях температуры «абсолютно черного тела». Для каждой температуры проводят, по меньшей мере, три измерения и рассчитывают среднеарифметическое из полученных данных. Для снятия каждого показания требуется предварительное достижение температурного равновесия при каждом значении температуры калибровки. Чувствительность по всему диапазону плотности потока излучения устанавливается по отдельным значениям чувствительности, используя графический метод и статистические средства. По данным плотности потока излучения строится график зависимости в сравнении с напряжением выходного сигнала радиометра (см. рисунок F.1). Коэффициент корреляции задается наиболее подходящей прямой линией через начало системы координат (см. рисунок F.2).

Калибровка должна быть сделана для значений плотности потока излучения величиной меньше 3,3 × 104 Вт/м2.

F.2 Пример с решением

Данные калибровки радиометра для инфракрасного нагревателя приведены в таблице F.1.

Таблица F.1 - Калибровка радиометра для инфракрасного нагревателя

Температура «абсолютно черного тела», °С

Средний выходной сигнал, В

Плотность потока излучения, Вт/м2

1/S, (Вт/м2)/В

150

0,230

1398

6076

201

0,399

2445

6127

251

0,683

3857

5647

300

1,022

5695

5572

351

1,451

8179

5637

403

2,060

11424

5545

452

2,699

15249

5650

502

3,512

20038

5706

552

4,351

25851

5941

602

5,392

32822

6087

650

6,905

40738

5900

Рисунок F.1 - Определение коэффициента корреляции для инфракрасного нагревателя

В соответствии с рисунком F.1, используя формулу (F.2), вычисляют величину чувствительности радиометра S, В/(Вт/м2)

Приложение G
(справочное)

Конструкция радиометра (метод испытания В)

G.1 Принципиальные особенности конструкции радиометра

Принципиальные особенности конструкции радиометра показаны на рисунке G.1.

1 - продувка азотом; 2 - вход и выход водяного охлаждения; 3 - пластина I (охлаждаемая водой);
4 -
пластина II; 5 - пироэлектрический детектор; 6 - пластина III; 7 - пластина IV

Рисунок G.1 - Особенности конструкции радиометра

Излучение поступает в радиометр через верхнее отверстие (в пластине I) и отражается несколько раз на внутреннюю поверхность интегрирующей сферы. Излучение собирается пироэлектрическим детектором. Чтобы избежать непосредственного приема излучения детектором, в центре интегрирующей сферы устанавливают горизонтальный позолоченный диск. Верхнее отверстие имеет острые кромки, а сфера внутри имеет золотое покрытие (толщина слоя золотого покрытия от 5 до 10 мкм) с тем, чтобы получать диффузное отражение инфракрасного излучения. Прием излучения пироэлектрическим детектором периодически прерывается колесиком прерывателя. Сигнал с выхода детектора управляется электронной схемой для достижения его непрерывности в пределах между 0 и 10 В.

G.2 Техническая конструкция радиометра

На рисунке G.1 показана конструкция радиометра, подходящая для целей настоящего стандарта. Он состоит из четырех медных пластин, соединенных между собой.

Радиометр требуется охлаждать водой для защиты электронной схемы, детектора и прерывателя. Температуру этих частей необходимо поддерживать на уровне (25 ± 2) °С. Температуру охлаждающей воды следует контролировать во избежание чрезмерного охлаждения или нагрева. Для этой цели устанавливается термометр.

Внутренние части следует непрерывно вентилировать сухим азотом с расходом около 2 дм3/ч, чтобы не допускать проникновения внутрь радиометра продуктов горения, пыли и т. д.

Частоту вращения, с которой колесико прерывает прием излучения, следует регулировать таким образом, чтобы избежать частоты, кратные 50. Это необходимо для правильной работы усилителя, получающего питание от сети электроснабжения.

G.3 Пироэлектрический детектор

Рекомендуется использовать пироэлектрический детектор с электрооптическим кристаллом, изготовленным, например, из танталата лития (LiTaO3), вместе с адекватным окном для передачи излучения, например, сделанным из бромида калия (КВr) с защитным слоем, рассчитанным на спектральный диапазон от 0,8 до 40 мкм. Пироэлектрический детектор используется в режиме напряжения. В этом режиме чувствительность детектора зависит от частоты вращения колесика прерывателя. Нормально детектор может быть использован в частотном диапазоне 30 - 4000 Гц с положительной полярностью (положительный сигнал на выходе увеличивается с интенсивностью плотности излучения). Установку и использование детектора необходимо осуществлять по инструкциям изготовителя. Электрическую проводку следует предохранять от влияний электромагнитной совместимости.

Чувствительность детектора может быть изменена изменением частоты вращения колесика прерывателя. Частоту вращения колесика прерывателя следует поддерживать по возможности постоянной.

Приложение Н
(справочное)

Регистрация данных при определении лучистого КПД (метод испытания В)

Н.1 Общая информация, подлежащая регистрации

Н.1.1 Данные по инфракрасному нагревателю и испытанию

Испытательная лаборатория _______________________________________________________________________________________

Техник _____________________________

Дата испытания _______________________



Круглый нагреватель _________________

Трубчатый нагреватель _________________



Тип оборудования ____________________

Модель ______________________________



Поставщик __________________________

Изготовитель _________________________



Длина нагревателя __________________ м

Ширина нагревателя _________________ м



Номинальная подводимая тепловая мощность

Qm _______________________________ кВт

Категория газа ________________________



Низшая теплота сгорания испытательного газа, Hi в условиях температуры 15 °С и давления 101,325 кПа _____________________

___________________________________________________________________________________________________________кВч/м3

Н.1.2 Технические данные радиометра

Название/номер радиометра

Тип датчика _______________________________________________________________________________________________________

Система охлаждения ________________________________________________________________________________________________

Сертификат о поверке ________________________________________________________________________________________________

Чувствительность радиометра S ______________________________________________________________________________ В/(Вт/м2)



Тип продувочного газа ________________

Расход продувочного газа ___________________

Температура датчика _______________ °С

Температурная поверка датчика ______________ °С



Частота прерывателя _______________ Гц

Блокировка напряжения питания усилителя ____ В



Н.1.3 Технические данные плоскости измерений



Число точек замера (параллельно с продольной осью): ___________________________________________________________________



Число точек замера (перпендикулярно с продольной осью): _______________________________________________________________



Длина измерительной решетки _________ м

Ширина измерительной решетки ___________ м



Число измерительных модулей _________

Площадь измерительного модуля ___________ м2



Площадь измерительной решетки _____ м2



Плотность излучения за пределами линий величиной меньше 1 % максимального значения: Да/Нет.

Н.2 Результаты измерений

Н.2.1 Информация об испытании

Параметр

Номер испытания

1

2

3

4

5

Дата проведения испытания

Время начала испытания

Время окончания испытания

Н.2.2 Условия окружающей среды при испытании

Параметр

Номер испытания

1

2

3

4

5

Температура воздуха в начале испытания, °С

Температура воздуха в конце испытания, °С

Влажность окружающей среды в начале испытания, %

Влажность окружающей среды в конце испытания, %

Атмосферное давление ра в начале испытания, кПа

Атмосферное давление ра в конце испытания, кПа

Н.2.3 Данные о подводимой тепловой мощности и количестве подводимого газа

Параметр

Номер испытания

1

2

3

4

5

Категория газа

Тепловой эквивалент Wi, кВт × ч/м3

Низшая теплота сгорания Hi, кВт × ч/м3

Расход газа, м3/ч в условиях окружающей среды

Температура газа ta, °C

Расход газа, м3/ч, при 15 °С и 101,325 кПа

Измеренная подводимая тепловая мощность QM, кВт

Измеренная подводимая тепловая мощность/Номинальная подводимая тепловая мощность QM/Qm, %

Давление на входе газа, кПа

Давление на сопле горелки, кПа

Относительное давление в камере горелки, кПа

Н.2.4 Данные продуктов сгорания

Параметр

Номер испытания

1

2

3

4

5

Объем СO2, %

СО, млн-1

СО после коррекции, млн-1

Объем O2, %

Температура, °С

Н.2.5 Данные поглощения излучения водяным паром и углекислым газом

Параметр

Номер испытания

1

2

3

4

5

Средняя толщина излучающего слоя газа D, м

Парциальное давление водяного пара при давлении окружающей среды, кПа

Температура поверхности излучения tw, °C

Примечание - 350 °С - для трубчатого нагревателя, 900 °С - для круглого нагревателя

Коэффициент для показателя эмиссии водяного пара , кПа-1 × м-1

Показатель эмиссии водяного пара

Показатель поглощения излучения водяным паром

Показатель эмиссии углекислого газа

Показатель поглощения излучения углекислым газом

Поправочный коэффициент площади поверхности Сαβ

Поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе Атот

Н.2.6 Результаты измерения выходной мощности излучения

Параметр

Номер испытания

1

2

3

4

5

Температура датчика ts в начале испытания, °С

Температура датчика ts в конце испытания, °С

Измеренная выходная мощность излучения Q(R)M, Вт

Измеренная выходная мощность излучения после коррекции на поглощение Q(R)c, Вт

Лучистый КПД Rf



Инициалы, фамилия:

Подпись:

Приложение J
(справочное)

Пример определения лучистого КПД (метод испытания В)

J.1 Общая информация

Испытательная лаборатория: ABC

Техник: И.И. Иванов

Дата испытания: 14.04.2011

Круглый нагреватель: Да

Трубчатый нагреватель: Нет

Тип оборудования: ABC

Модель: ABC

Поставщик: ABC

Производитель: XYZ

Длина нагревателя: 1,46 м

Ширина нагревателя: 0,50 м

Номинальная подводимая тепловая мощность: 19,4 кВт

Категория газа: G20

Низшая теплота сгорания испытательного газа Hi при 15 °С и 101,325 кПа: 9,45 кВт × ч/м3

J.2 Технические данные радиометра

Название/номер радиометра: ABC

Тип датчика: пироэлектрический детектор

Система охлаждения: вода

Сертификат о поверке: 003/2011

Чувствительность радиометра S: 1,6960 × 10-4 В/(Вт/м2)

Тип продувочного газа: Азот

Расход продувочного газа: 2 дм3

Температура датчика: 24 °С

Температурная поверка датчика: 25,2 °С

Частота прерывателя: 455 Гц

Блокировка напряжения питания усилителя: ±15 В

J.3 Технические данные измерительной решетки

Число точек замера (параллельно с продольной осью): 18

Число точек замера (перпендикулярно с продольной осью): 10

Длина измерительной решетки: 1,7 м

Ширина измерительной решетки: 0,9 м

Число измерительных модулей: 153

Площадь измерительного модуля: 0,01 м2

Площадь измерительной решетки: 1,53 м2

Излучение, присутствующее за пределами линий, меньше 1 % максимального значения: Да/Нет.

J.4 Результаты измерений

J.4.1 Информация об испытании

Параметр

Номер испытания

1

2

3

4

5

Дата проведения испытания

14.04.2011

Время начала испытания

14 ч 47 мин

Время конца испытания

15 ч 11 мин

J.4.2 Условия окружающей среды при испытании

Параметр

Номер испытания

1

2

3

4

5

Температура воздуха в начале испытания, °С

19,5

Температура воздуха в конце испытания, °С

20,1

Влажность окружающей среды в начале испытания, %

36,1

Влажность окружающей среды в конце испытания, %

35,1

Атмосферное давление ра в начале испытания, кПа

101,700

Атмосферное давление ра в конце испытания, кПа

101,400

J.4.3 Данные о подводимой тепловой мощности и количестве подводимого газа

Параметр

Номер испытания

1

2

3

4

5

Категория газа

G20

Тепловой эквивалент Wi, кВт × ч/м3

12,69

Низшая теплота сгорания газа Нi, кВт × ч/м3

9,45

Расход газа, м3/ч, в условиях окружающей среды

1,912

Температура газа ta, °C

16,0

Расход газа, м3/ч, при 15 °С и 101,325 кПа

1,985

Измеренная подводимая тепловая мощность QM, кВт

18,758

Измеренная подводимая тепловая мощность/номинальная подводимая тепловая мощность QM/Qm, %

97,0

Давление на входе газа, кПа

2,5000

Давление газа на сопле горелки, кПа

1,1920

Относительное давление в камере горелки, кПа

-

J.4.4 Данные продуктов сгорания

Параметр

Номер испытания

1

2

3

4

5

Объем СO2, %

-

СО, млн-1

-

СО после коррекции, млн-1

-

Объем O2, %

-

Температура, °С

-

J.4.5 Данные поглощения излучения водяным паром и углекислым газом

Параметр

Номер испытания

1

2

3

4

5

Средняя толщина излучающего слоя газа D, м

0,33

Парциальное давление водяного пара при давлении окружающей среды, кПа

0,840

Температура поверхности излучения tw, °C

Примечание - 350 °С - для трубчатого нагревателя, 900 °С - для круглого нагревателя

900

Коэффициент для показателя эмиссии водяного пара , кПа-1 × м-1

0,0201

Показатель эмиссии водяного пара

0,0201

Показатель поглощения излучения водяным паром

0,0115

Показатель эмиссии углекислого газа

0,0094

Показатель поглощения излучения углекислым газом

0,0038

Поправочный коэффициент площади поверхности Сαβ

1,0243

Поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе Атот

0,0156

J.4.6 Результаты измерения выходной мощности излучения

Параметр

Номер испытания

1

2

3

4

5

Температура датчика ts в начале испытания, °С

24,3

Температура датчика ts в конце испытания, °С

23,4

Измеренная выходная мощность излучения Q(R)M, Вт

10798

Измеренная выходная мощность излучения после коррекции на поглощение Q(r)c, Вт

10967

Лучистый КПД Rf

0,58



Инициалы, фамилия:

Подпись:

Напряжения сигнала датчика U, В, измеренные в узловых точках измерительной решетки


j\i

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

1

0,000

0,000

0,000

0,000

0,000

0,010

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

2

0,000

0,000

0,000

0,040

0,060

0,070

0,060

0,050

0,050

0,020

0,040

0,040

0,050

0,050

0,020

0,000

0,000

0,000

3

0,000

0,000

0,130

0,600

0,890

0,940

0,930

0,900

0,830

0,770

0,780

0,810

0,840

0,790

0,550

0,140

0,010

0,000

4

0,000

0,000

0,210

1,510

2,380

2,510

2,540

2,590

2,550

2,510

2,530

2,500

2,460

2,310

1,580

0,300

0,050

0,000

5

0,000

0,010

0,280

2,200

3,590

3,860

3,890

3,960

3,910

3,940

3,930

3,870

3,780

3,590

2,410

0,410

0,060

0,000

6

0,000

0,000

0,270

2,270

3,890

4,220

4,340

4,440

4,490

4,470

4,410

4,340

4,200

3,930

2,670

0,410

0,070

0,000

7

0,000

0,000

0,180

1,600

2,870

3,240

3,350

3,420

3,440

3,490

3,410

3,310

3,170

2,910

2,010

0,300

0,040

0,000

8

0,000

0,000

0,080

0,600

1,130

1,250

1,240

1,280

1,320

1,360

1,330

1,320

1,280

1,190

0,820

0,150

0,010

0,000

9

0,000

0,000

0,000

0,020

0,080

0,080

0,090

0,080

0,070

0,080

0,090

0,100

0,110

0,090

0,040

0,000

0,000

0,000

10

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

0,000

Выходная мощность излучения для измерительных модулей, Вт ()

j\i

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Общая измеренная выходная мощность излучения, Вт

1

0,00

0,00

0,59

1,47

2,06

2,06

1,62

1,47

1,03

0,88

1,18

1,33

1,47

1,03

0,29

0,00

0,00

2

0,00

1,92

11,35

23,44

28,89

29,48

28,60

26,97

24,62

23,73

24,62

25,65

25,50

20,78

10,47

2,21

0,15

3

0,00

5,01

36,11

79,30

99,05

102,00

102,59

101,26

98,17

97,14

97,58

97,43

94,34

77,09

37,88

7,37

0,88

4

0,15

7,37

61,91

142,68

181,89

188,67

191,33

191,77

190,29

190,29

189,11

185,87

178,94

145,78

69,28

12,09

1,62

5

0,15

8,25

73,99

176,14

229,35

240,41

245,13

247,63

247,78

246,90

243,95

238,64

228,47

185,72

86,97

14,00

1,92

7

0,00

6,63

63,68

156,69

209,60

223,31

229,21

232,74

234,22

232,60

228,03

221,39

209,46

169,80

79,45

12,09

1,62

6

0,00

3,83

36,26

91,39

125,14

133,84

136,93

139,44

141,65

141,36

138,11

133,84

126,03

102,15

48,35

7,37

0,74

7

0,00

1,18

10,32

26,97

37,44

39,21

39,65

40,54

41,71

42,16

41,86

41,42

39,36

31,54

14,89

2,36

0,15

8

0,00

0,00

0,29

1,47

2,36

2,51

2,51

2,21

2,21

2,51

2,80

3,10

2,95

1,92

0,59

0,00

0,00

Σ

0,29

34,20

294,51

699,56

915,80

961,49

977,56

984,04

981,68

977,56

967,24

948,67

906,51

735,82

348,16

57,49

7,08

10798


Приложение ДА
(справочное)
Приложение ZA (справочное) ЕН 419-2:2006
Разделы данного европейского стандарта, содержащие основные требования или другие положения Директив ЕС

Настоящий Европейский стандарт подготовлен согласно поручению, которое дано CEN от Европейской комиссии и Европейской ассоциации свободной торговли, чтобы обеспечивать средства соответствия важным требованиям Директивы ЕС 90/396/ЕЕС по вопросам аппроксимации законов стран - членов ЕС, касающихся газового бытового оборудования.

Настоящий Европейский стандарт цитируется в официальном бюллетене Европейского Союза согласно упомянутой выше Директиве и применяется в качестве национального стандарта, по меньшей мере, в одной из стран-членов ЕС. Соответствие разделам настоящего Европейского стандарта, указанным в таблице ZА.1, подтверждает (в пределах области его применения) презумпцию соответствия определенным важным требованиям упомянутой Директивы и правилам EFTA.

Таблица ZA.1

Раздел директивы ЕС

Основополагающее требование

Соответствующие разделы в настоящем стандарте

Примечание

3.5

Рациональное использование энергии

1

2

3

4

6

ПРЕДУПРЕЖДЕНИЕ! Другие требования и другие Директивы ЕС могут быть применимы к изделиям, попадающим в область применения настоящего стандарта.

Приложение ДБ
(справочное)

Сопоставление структуры настоящего стандарта со структурой примененного регионального стандарта

Сопоставление структуры настоящего стандарта со структурой примененного регионального стандарта приведено в таблице ДБ.1.

Указанное в таблице изменение структуры национального стандарта Российской Федерации относительно структуры примененного регионального стандарта обусловлено приведением в соответствие с требованиями, установленными в ГОСТ 1.5.

Таблица ДБ.1

Структура настоящего стандарта

Структура регионального стандарта ЕН 419-2:2006

Приложение А

Приложение D

Приложение В

Приложение А

Приложение С

Приложение В

Приложение D

Приложение Е

Приложение Е

Приложение С

Приложение F

Приложение I

Приложение G

Приложение Н

Приложение Н

Приложение F

Приложение J

Приложение G

Примечание - Сопоставление структуры стандартов приведено, начиная с приложения А, т.к. предыдущие разделы стандартов и их иные структурные элементы (за исключением предисловия) идентичны.



Ключевые слова: трубчатые газовые нагреватели, лучистое отопление, горелки, мощность излучения, коэффициент полезного действия, испытания
