Thermal insulating products for building applications. Methods for determination of length and width

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ EN
822-
2011

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ,
ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Методы определения длины и ширины

(EN 822:1994, IDT)

Москва

Стандартинформ

2012

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Некоммерческим партнерством «Производители современной минеральной изоляции «Росизол» на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение № 1 к приложению Д протокола № 38 от 18 марта 2011 г.).

За принятие стандарта проголосовали:

Краткое наименование страны
по MK (ISO 3166) 004-97

Код страны по
MK (ISO 3166) 004-97

Сокращенное наименование национального органа
государственного управления строительством

Азербайджан

AZ

Госстрой

Армения

AM

Министерство градостроительства

Казахстан

KZ

Агентство по делам строительства и жилищно-коммунального хозяйства

Киргизия

KG

Госстрой

Молдова

MD

Министерство строительства и регионального развития

Российская Федерация

RU

Департамент регулирования градостроительной деятельности Министерства регионального развития

Украина

UA

Министерство регионального развития строительства и жилищно-коммунального хозяйства

4 Настоящий стандарт идентичен европейскому региональному стандарту EN 822:1994 «Thermal insulating products for building applications - Determination of length and width» («Теплоизоляционные изделия, применяемые в строительстве - Определение длины и ширины»).

Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6). Перевод с английского языка (en). Степень соответствия - идентичная (IDT)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2012 г. № 15-ст межгосударственный стандарт ГОСТ EN 822-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Содержание

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Сущность методов. 3

5 Средства измерений и вспомогательное оборудование. 3

6 Образцы для измерений. 3

7 Методика проведения измерений. 3

8 Обработка и представление результатов измерений. 4

9 Точность методов. 4

10 Отчет об измерениях. 4



Введение

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.

ГОСТ EN 822-2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Методы определения длины и ширины

Thermal insulating products for building applications. Methods for determination of length and width

Дата введения - 2012-09-01

1 Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к методике и средствам измерений длины и ширины полноразмерных изделий.

2 Нормативные ссылки

Настоящий стандарт не содержит нормативных ссылок.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 длина (length) l: Наибольший линейный размер лицевой грани измеряемого образца.

3.2 ширина (width) b: Меньший линейный размер лицевой грани образца, измеренный перпендикулярно к длине.

4 Сущность методов

Измеряемое изделие помещают на плоское основание и проводят измерения металлической линейкой или рулеткой.

5 Средства измерений и вспомогательное оборудование

5.1 Плоское основание. Размеры основания должны превышать размеры измеряемого образца подлине и ширине.

5.2 Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более ± 0,5 мм.

Предел измерений применяемого средства должен превышать размеры образца подлине и ширине.

Примечание - Допускается использовать другие средства измерений, позволяющие проводить измерения с указанной погрешностью.

6 Образцы для измерений

6.1 Размеры образцов

В качестве образцов для измерений применяют полноразмерные изделия.

6.2 Число образцов

Число образцов должно быть указано в стандарте или технических условиях на изделие конкретного вида.

Примечание - При отсутствии стандарта или технических условий на изделие число образцов для измерений может быть согласовано между заинтересованными сторонами.

6.3 Кондиционирование образцов

Образцы перед измерением выдерживают в течение не менее 6 ч при температуре (23 ± 5) °С. В случае разногласий образцы выдерживают при температуре (23 ± 2) °С и относительной влажности воздуха (50 ± 5) % в течение времени, указанного в стандарте или технических условиях на изделие.

7 Методика проведения измерений

7.1 Условия измерений

Измерения проводят при температуре (23 ± 5) °С. В случае разногласий измерения проводят при температуре (23 ± 2) °С и относительной влажности воздуха (50 ± 5) %.

7.2 Проведение измерений

Изделие для измерений помещают на плоское основание. Для изделий, длина и ширина которых менее или равны 1,5 м, проводят одно измерение длины l и одно измерение ширины b в местах, приведенных на рисунке 1.

Рисунок 1 - Расположение мест измерений длины и ширины изделия при l и b £ 1,5 м

Для изделий, длина которых превышает 1,5 м, дополнительно проводят одно измерение ширины на каждый дополнительный метр длины. Максимальное число измерений должно быть не менее пяти. Измерения должны проводиться в местах, расположенных на равных расстояниях друг от друга, как показано на рисунке 2.

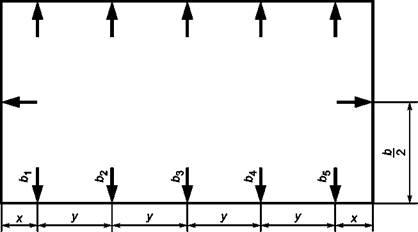

x » 200 мм; у ≥ 1000 мм; b - среднее значение результатов измерений ширины

Рисунок 2 - Расположение мест измерений длины и ширины изделия при l ≥ 4,5 м и b £ 1,5 м

Для изделий, ширина которых превышает 1,5 м, дополнительно проводят одно измерение длины на каждый дополнительный метр ширины. Измерения проводят в местах, расположенных на равных расстояниях друг от друга.

Все измерения длины и ширины изделий должны проводиться с погрешностью не более ± 1 мм.

8 Обработка и представление результатов измерений

Длину и ширину изделий в миллиметрах вычисляют как среднеарифметическое значение результатов измерений, округленное до 1 мм.

Для изделий, длина которых 3 м и более, среднеарифметическое значение длины в миллиметрах округляют до ближайшего значения, кратного 5 мм.

9 Точность методов

Примечание - Настоящий стандарт не содержит данных о точности метода, однако при последующем его пересмотре такие данные будут в него включены.

10 Отчет об измерениях

Отчет об измерениях должен содержать:

a) ссылку на настоящий стандарт;

b) идентификацию изделия:

1) наименование изделия, предприятия-изготовителя или поставщика,

2) код маркировки изделия,

3) вид изделия,

4) вид упаковки,

5) форму поставки изделия в лабораторию,

6) дополнительную информацию (если необходимо), например, номинальную толщину, номинальную плотность;

c) методику проведения измерений:

1) порядок отбора образцов (например, кто и где проводил отбор образцов),

2) условия кондиционирования образцов,

3) любые отступления от требований, приведенных в разделах 6 и 7, если они имели место,

4) дату проведения измерений,

5) общую информацию о процедуре измерений,

6) обстоятельства, которые могут повлиять на результаты измерений.

Примечание - Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;

d) результаты измерений: результаты каждого отдельного измерения и среднеарифметические значения длины и ширины.

Ключевые слова: здания, теплоизоляция, теплоизоляционные изделия, измерения размеров, длина и ширина
