Приказ Федеральной службы по экологическому,
технологическому и атомному надзору
от 22 декабря 2011 г. № 735
«Об утверждении Технологических схем многоштрековой подготовки
выемочных столбов для отработки высокогазоносных и
самовозгорающихся пологих угольных пластов, обеспечивающих
высокопроизводительную и безопасную работу
комплексно-механизированных забоев»

Во исполнение приказа Федеральной службы по экологическому, технологическому и атомному надзору от 1 апреля 2011 г. № 159 «Об утверждении графика разработки нормативных документов, устанавливающих требования промышленной безопасности в угольной промышленности», приказываю:

утвердить прилагаемые Технологические схемы многоштрековой подготовки выемочных столбов для отработки высокогазоносных и самовозгорающихся пологих угольных пластов, обеспечивающих высокопроизводительную и безопасную работу комплексно-механизированных забоев.

Руководитель

Н.Г. Кутьин

Технологические схемы
многоштрековой подготовки выемочных столбов для отработки
высокогазоносных и самовозгорающихся пологих угольных пластов,
обеспечивающих высокопроизводительную и безопасную работу
комплексно-механизированных забоев

(утв. приказом Федеральной службы по экологическому, технологическому и
атомному надзору от 22 декабря 2011 г. № 735)

I. Общие положения

Технологические схемы многоштрековой подготовки выемочных столбов для отработки высокогазоносных и самовозгорающихся пологих угольных пластов, обеспечивающих высокопроизводительную и безопасную работу комплексно-механизированных забоев (далее - Технологические схемы) разработаны на основании Федерального закона от 21 июля 1997 г., № 116-ФЗ «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Российской Федерации, 1997, № 30, ст. 3588; 2000, № 33, ст. 3348; 2003, № 2, ст. 167; 2004, № 35, ст. 3607; 2005, № 19, ст. 1752; 2006, № 52, ст. 5498; 2009, № 1, ст. 17, ст. 21; № 52, ст. 6450; 2010, № 30, ст. 4002; № 31, ст. 4195, ст. 4196; 2011, № 27, ст. 3880, № 30, ст. 4590, ст. 4591, ст. 4596; Официальный интернет-портал правовой информации http://www.pravo.gov.ru, 29 ноября 2011 г.), Правил безопасности в угольных шахтах (ПБ 05-618-03), утвержденных постановлением Госгортехнадзора России от 5 июня 2003 г., № 50 (зарегистрировано Министерством юстиции Российской Федерации 19 июня 2003 г., регистрационный № 4737; «Российская газета», 2003, № 120/1; 2004, № 71), в редакции приказа Федеральной службы по экологическому, технологическому и атомному надзору от 20 декабря 2010 г., № 1158 (зарегистрирован Министерством юстиции Российской Федерации 15 марта 2011 г., регистрационный № 20113; Бюллетень нормативных актов федеральных органов исполнительной власти, 2011, № 16).

Технологические схемы рекомендованы для применения проектными организациями, техническими службами организаций и шахт при разработке проектов вскрытия, подготовки и отработки шахтных полей, новых горизонтов и выемочных полей действующих шахт, паспортов выемочных участков и другой проектной, технической и эксплуатационной документации необходимой для ведения горных работ.

Для безопасного ведения горных работ выбор технологической схемы осуществляется в зависимости от конкретных горно-геологических, горнотехнологических условий с учетом характеристики технологической схемы и условий рекомендуемых для ее применения.

Графические изображения схем и условные обозначения, используемые в схемах, приведены соответственно в приложениях № 1 и № 2 к настоящим Технологическим схемам.

II. Характеристики технологических схем и условия их применения

Схема 1. Подготовка и отработка пологого пласта средней мощности с прямоточной схемой проветривания.

Характеристика схемы:

способ подготовки шахтного поля - панельный;

подготовка пласта - пластовая;

система разработки - длинными столбами по простиранию с полным обрушением;

порядок отработки выемочных участков - нисходящий, последовательный;

схема проветривания выемочного участка - прямоточная с подсвежением исходящей струи;

способ охраны основных выработок - целиками угля.

Условия применения схемы:

мощность пласта - 1,3 - 3,5 м;

угол падения - 0 - 15°;

устойчивость пород кровли - средняя и устойчивая;

прочность пород почвы - слабая;

управляемость кровли - легкая и тяжелая;

природная газоносность пласта - 9 - 30 м3/т с.б.м.;

опасность пласта по внезапным выбросам - опасный и неопасный;

опасность пласта по горным ударам - неопасный;

склонность пласта к самовозгоранию - склонный.

Схема 2. Подготовка и отработка пологого пласта средней мощности, мощного с возвратноточной схемой проветривания и применением изолированного отвода метановоздушной смеси.

Характеристика схемы:

способ подготовки шахтного поля - панельный;

подготовка пласта - пластовая;

система разработки - длинными столбами по простиранию;

способ управления кровлей - полное обрушение;

порядок отработки выемочных участков - нисходящий, последовательный;

схема проветривания выемочного участка - возвратноточная с изолированным оводом метановоздушной смеси (далее - МВС) из кутка лавы;

способ охраны основных выработок - целиками угля.

Условия применения схемы:

мощность пласта - 1,3 - 5,5 м;

угол падения - 10 - 15°;

устойчивость пород кровли - средняя и устойчивая;

прочность пород почвы - слабая;

управляемость кровли - легкая и тяжелая;

природная газоносность пласта - 9 - 15 м3/т с.б.м.;

опасность пласта по внезапным выбросам - неопасный и опасный;

опасность пласта по горным ударам - неопасный;

склонность угля к самовозгоранию - склонный.

Схема 3. Подготовка и отработка пологого пласта средней мощности по восстанию с прямоточной схемой проветривания и подсвежением исходящей струи.

Характеристика схемы:

способ подготовки шахтного поля - погоризонтный;

подготовка пласта - пластовая;

система разработки - длинными столбами по восстанию;

способ управления кровлей - полное обрушение;

порядок отработки выемочных столбов - нисходящий, последовательный;

схема проветривания участка - прямоточная с подсвежением исходящей струи;

способ охраны основных выработок - целиками угля.

Условия применения схемы:

мощность пласта - 1,3 - 3,5 м;

угол падения пласта- 0 - 10°;

управляемость кровли - легкая;

природная газоносность пласта - 9 - 15 м3/т с.б.м.;

опасность пласта по внезапным выбросам угля и газа - опасный и неопасный;

опасность пласта по горным ударам - неопасный;

склонность угля к самовозгоранию - склонный.

Схема 4. Подготовка и отработка наклонного пласта средней мощности, мощного с возвратноточной схемой проветривания.

Характеристика схемы:

способ подготовки шахтного поля - этажный;

подготовка пласта - пластовая;

система разработки - длинными столбами по простиранию;

способ управления кровлей - полное обрушение;

порядок отработки выемочных столбов - нисходящий, последовательный;

схема проветривания - возвратноточная;

способ охраны основных горизонтальных выработок - целиками угля.

Условия применения схемы:

мощность пласта - 1,3 - 4,5 м;

угол падения пласта - 15 - 35°;

управляемость кровли - любая;

природная газоносность пласта - 9 - 30 м3/т с.б.м.;

опасность пласта по внезапным выбросам - неопасный и опасный;

опасность пласта по горным ударам - неопасный;

склонность угля к самовозгоранию - склонный.

Схема 5. Подготовка и отработка пологого мощного пласта с выпуском под кровельной толщи, возвратноточной схемой проветривания и отводом МВС за счет общешахтной депрессии.

Характеристика схемы:

способ подготовки шахтного поля - панельный без фланговых уклонов (бремсбергов);

подготовка пласта - пластовая;

система разработки - с принудительным обрушением подкровельной толщи угля;

порядок отработки выемочных участков - нисходящий, последовательный;

схема проветривания выемочного участка - возвратноточная с изолированным отводом МВС за счет общешахтной депрессии;

способ охраны основных горизонтальных выработок - целиками угля.

Условия применения схемы:

угол падения пласта - 0 - 10°;

управляемость кровли - легкая;

прочность пород почвы - любая;

природная газоносность пласта - 9 - 15 м3/т с.б.м.;

опасность пласта по внезапным выбросам угля и газа - неопасный;

опасность пласта по горным ударам - неопасный;

склонность угля к самовозгоранию - склонный.

Приложение № 1

к Технологическим схемам многоштрековой подготовки
выемочных столбов для отработки высокогазоносных и
самовозгорающихся пологих угольных пластов,
обеспечивающих высокопроизводительную и
безопасную работу комплексно-механизированных забоев,
утв. приказом Федеральной службы по
экологическому, технологическому и атомному надзору

Схема 1. Подготовка и отработка пологого пласта средней мощности с прямоточной
схемой проветривания

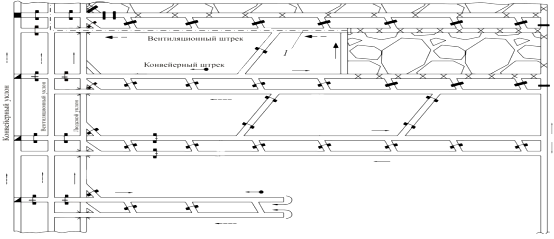

Схема 2. Подготовка и отработка пологого пласта средней мощности, мощного
с возвратноточной схемой проветривания и применением изолированного отвода
метановоздушной смеси

1 - ВМЦГ; 2 - трубопровод

Схема 3. Подготовка и отработка пологого пласта средней мощности по восстанию
с прямоточной схемой

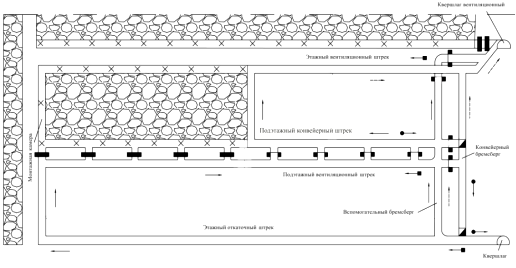

Схема 4. Подготовка и отработка наклонного пласта средней мощности, мощного с
возвратноточнои схемой проветривания

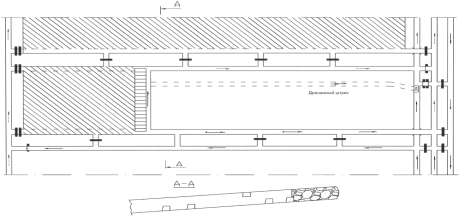

Схема 5. Подготовка и отработка полного мощного пласта с выпуском под кровельной
толщи, возвраточной схемой проветривания и отводом МВС за счет общешахьной
депрессии

Приложение № 2

к Технологическим схемам многоштрековой подготовки
выемочных столбов для отработки высокогазоносных и
самовозгорающихся пологих угольных пластов,
обеспечивающих высокопроизводительную и
безопасную работу комплексно-механизированных забоев,
утв. приказом Федеральной службы по
экологическому, технологическому и атомному надзору

Условные обозначения

Пункт перегрузки;

струя свежего воздуха;

струя отработанного воздуха;

перемычка вентиляционная;

перемычка вентиляционная глухая;

направление движения угля;

направления движения материалов оборудования;

выработка, проводимая по углю;

перемычка с регулируемыми окнами;

выработка, проводимая по нижнему слою;

кроссинг;

Камера смешения.
