ГОСТ 34584-2019

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРАНЫ ГРУЗОПОДЪЕМНЫЕ

Измерение массы крана и его компонентов

Cranes. Measurement of the mass of a crane and its components

Дата введения - 2020-06-01

1 Область применения

Настоящий стандарт устанавливает общие процедуры измерения массы крана и его узлов (компонентов) для всех типов кранов в соответствии с ГОСТ 33709.1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 16765 Краны стреловые самоходные общего назначения. Приемка и методы испытаний

ГОСТ 25251 Краны козловые электрические. Методы испытаний

ГОСТ 29266 (ИСО 9373-89) Краны грузоподъемные. Требования к точности измерений параметров при испытаниях

ГОСТ 31271 (ИСО 4310:1981)1) Краны грузоподъемные. Правила и методы испытаний

1) В Российской Федерации действует ГОСТ Р 54767-2011 (ИСО 4310:2009) «Краны грузоподъемные. Правила и методы испытаний».

ГОСТ 33709.1 Краны грузоподъемные. Словарь. Часть 1. Общие положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на стандарт дана недатированная ссылка, то следует использовать стандарт, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то следует использовать указанную версию этого стандарта. Если после принятия настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 33709.1, а также следующие термины с соответствующими определениями:

3.1 оборудование: Комплект устройств и средств измерений, необходимых для определения массы крана в целом и его компонентов отдельно.

3.2 простое измерение: Измерение, при проведении которого результат считывается с одного средства измерения или является суммой показаний нескольких средств измерений, работающих одновременно.

3.3 комплексное измерение: Измерение, при выполнении которого результатом является сумма показаний нескольких последовательно используемых средств измерений.

4 Общие требования к оборудованию и его точности

4.1 Для измерения массы крана в целом и его компонентов отдельно применяют следующее оборудование и средства измерений:

- измерительные платформы (весы);

- динамометры сжатия и растяжения;

- опорные призмы;

- платформы;

- уровень или нивелир;

- вспомогательные подъемные устройства,

- канатные или цепные стропы.

Примечание - Приведенный перечень оборудования и средств измерений не является исчерпывающим.

4.2 Средства измерений, используемые для измерения массы крана в целом и его компонентов отдельно, выбирают в соответствии с требованиями к точности, содержащимися в ГОСТ 29266, ГОСТ 16765, ГОСТ 25251, ГОСТ 31271 и в соответствии с требованиями, установленными в государствах, проголосовавших за принятие настоящего стандарта.

4.3 При измерениях можно применять как простые, так и комплексные измерения, но следует отдавать предпочтение простым измерениям.

5 Процедуры измерения массы крана и его компонентов

5.1 Кран, подготовленный для измерения массы в целом, должен быть полностью укомплектован для его использования в соответствии с инструкциями завод a-изготовителя, если иное не установлено стандартами, определяющими методы испытаний отдельных типов кранов (например, ГОСТ 16765).

5.2 Силы реакции измеряют в точках опоры измерительными приборами (см. рисунки 1 - 4).

5.3 При проведении измерений влияние горизонтальных сил должно быть исключено. Все измеряемые нагрузки должны быть вертикальными.

5.4 Центр тяжести крана (компонента) должен быть расположен на вертикальной оси, проведенной через центр симметрии измерительной платформы (см. рисунок 1).

1 - кран; 2 - измерительная платформа (весы)

Рисунок 1 - Измерение массы стрелового самоходного крана в целом

5.5 При измерении массы способом, показанным на рисунке 2, ось подвески должна проходить через центр тяжести компонента.

1 - стропы; 2 - динамометр; 3 - крюк подъемного механизма; 4 - компонент крана

Рисунок 2 - Измерение массы кранового компонента с помощью динамометра растяжения

5.6 При проведении взвешивания по схеме, представленной на рисунке 3, ребра опорных призм должны совпадать с вертикальными осями опорных элементов крана для более точной передачи нагрузки измерительному прибору.

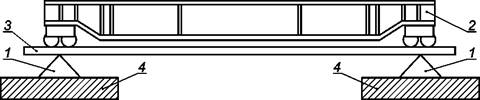

1 - опорные призмы; 2 - крановый компонент; 3 - платформа, 4 - динамометры сжатия

Рисунок 3 - Измерение массы кранового компонента с помощью динамометров сжатия, работающих
одновременно

5.7 При взвешивании больших конструкций, прямое взвешивание которых невозможно, допускается последовательное взвешивание, при котором одна сторона машины (правая или левая, передняя или задняя) может располагаться на измерительной аппаратуре, а другая - на твердой поверхности (см. рисунок 4).

1 - твердая опорная поверхность; 2 - крановый компонент; 3 - динамометр сжатия

Рисунок 4 - Измерение массы кранового компонента с помощью динамометров сжатия,
работающих последовательно

5.8 Каждый результат измерения должен быть уменьшен на массу настила, опорных призм, стропов и других приспособлений, не относящихся к конструкции крана (компонента).

6 Отчет об измерениях

Результаты измерения массы крана и/или его компонентов должны быть оформлены в форме отчета, который должен содержать следующую информацию:

- тип крана или наименование узла либо компонента;

- наименование производителя;

- дату проведения взвешивания;

- описание крана или его компонента;

- условия измерения;

- фамилию и инициалы лица, проводившего взвешивание.

Результаты измерения массы крана и/или его компонентов должны быть сведены в таблицу.

Ключевые слова: грузоподъемные краны, масса крана, измерение массы
