ИЗМЕНЕНИЕ № 2 К СП 66.13330.2011
«ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО НАПОРНЫХ
СЕТЕЙ ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ С
ПРИМЕНЕНИЕМ ВЫСОКОПРОЧНЫХ ТРУБ ИЗ
ЧУГУНА С ШАРОВИДНЫМ ГРАФИТОМ»

Москва 2016

УТВЕРЖДЕНО и введено в действие приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 7 ноября 2016 г. № 775/пр

Дата введения 2017-05-08

Введение

Первый абзац. Изложить в новой редакции:

«Свод правил разработан в соответствии с требованиями Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений.».

Второй - шестой абзацы. Исключить.

Восьмой - девятый абзацы. Исключить.

Дополнить введение новым абзацем в следующей редакции:

«Изменение № 2 к настоящему своду правил выполнено АО «МосводоканалНИИпроект» (руководитель разработки - канд. техн. наук А.Д. Алиференков, исполнители - д-р техн. наук О.Г. Примин, инж. М.А. Шаль) при участии ООО «Липецкая трубная компания «Свободный Сокол» (инж. И.В. Ефремов, инж. Б.Н. Лизунов, инж. А.В. Минченков).».

Раздел 2 Нормативные ссылки

Дополнить ссылками на следующие нормативные документы:

«ГОСТ 19804-2012 Сваи железобетонные заводского изготовления. Общие технические условия

ГОСТ 23899-79 Колонны железобетонные под параболические лотки. Технические условия

ГОСТ 23972-80 Фундаменты железобетонные для параболических лотков. Технические условия».

Заменить «СП 45.13330.2011» на «СП 45.13330.2012».

Раздел 5 Проектирование и строительство подземных трубопроводов открытой прокладки сетей водоснабжения и водоотведения с использованием труб из высокопрочного чугуна с шаровидным графитом диаметрами 80 - 1000 мм

Пункты 5.16.33 и 5.16.34. Изложить в новой редакции:

«5.16.33 Частичная засыпка трубопроводов проводится вынутым или привозным грунтом, который должен соответствовать требованиям раздела 4 СП 45.13330.2012.

Засыпка проводится в следующем порядке: предварительно проводятся подбивка пазух и частичная засыпка труб грунтом с содержанием включений камней и валунов размером не более 0,25 диаметра труб на высоту 0,2 м над верхом трубы. Во время засыпки проводится равномерное послойное уплотнение грунта с обеих сторон трубы до проектной плотности. Приямки и стыки труб должны быть открыты.

5.16.34 Окончательная засыпка трубопровода проводится ранее вынутым из траншеи грунтом после предварительного испытания трубопроводов. Предварительно присыпаются приямки и стыки с тщательным уплотнением грунта.».

Свод правил дополнить после раздела 11 разделом 12 в следующей редакции:

«12 Проектирование и строительство трубопроводов из ВЧШГ на закарстованных территориях»

12.1 Общие требования

12.1.1 В зависимости от интенсивности проявления карстово-суффозионных процессов территория подразделяется на опасные, потенциально опасные, малоопасные и неопасные для строительства напорных трубопроводов из ВЧШГ районы [23, 26].

12.1.2 При проектировании напорных трубопроводов из труб ВЧШГ на территориях с проявлением карстово-суффозионных процессов необходимо для предотвращения этих процессов, защиты и сохранения трубопроводов предусмотреть как инженерно-геологические, так и инженерно-технические меры защиты инженерных коммуникаций.

12.1.3 Меры защиты выбирают в зависимости от интенсивности проявления карстово-суффозионных процессов на основании районирования, конструкции труб и их соединений, их назначения, деформативности, прочности, характеристики грунтов, залегающих непосредственно в основании трубопроводов, производственных и экономических возможностей, приведенных в [22].

12.1.4 С карстово-суффозионными процессами связано образование провалов в форме конических, чашеобразных воронок в виде колодцев, ям диаметрами от 2 до 40 м и видимой глубиной до 8 м, а также оседаний земной поверхности глубиной до нескольких метров, независимо от их геометрической формы и размеров.

12.1.5 В опасных районах, характеризующихся повышенной возможностью непрогнозируемого образования провалов, отдельные участки для прокладки трубопроводов могут быть потенциально опасными, малоопасными или неопасными.

12.1.6 Инженерно-геологические меры защиты трубопроводов из ВЧШГ применяют и выбирают в зависимости от состава пород (см., например, [22]):

а) Заполнение (тампонирование) трещин и полостей в карстовом массиве цементными растворами, бетоном или бесцементными нерастворимыми материалами.

б) Закрепление толщин несвязных грунтов путем цементации, силикатизации или смолизации.

12.1.6.1 При проектировании трубопроводов в закарстованных районах следует применять трубы с замковыми усиленными соединениями, в том числе и на малоопасных и неопасных участках, ввиду непредсказуемости возможного образования внезапных провалов грунтов основания и осадки трубопроводов. Конструкция и физико-химические свойства соединений приведены в разделе 10. Расчет на прочность, проектирование и строительство трубопроводов следует проводить в соответствии с методикой, изложенной в разделе 6.

12.1.6.2 При проектировании трубопроводов, особенно в опасных и потенциально опасных закарстованных районах, необходимо предусмотреть оснащение трассы трубопроводов системой сигнализации о возможных превышениях расчетных деформаций трубопроводов и грунтов оснований в связи с проявлением карстовых процессов. Автоматическая система сигнализации должна быть согласована с организацией, которая будет обеспечивать ее эксплуатацию.

12.1.6.3 Если участок строительства, расположенный в районе возможного проявления карстово-суффозионных процессов, признан малоопасным или неопасным, проектирование трубопровода на данном участке проводится по настоящему своду правил и СП 31.13330.

12.1.6.4 Проектирование трубопроводов из ВЧШГ на ранее образовавшихся карстовых воронках и территориях, имеющих оседания поверхности, не допускается.

12.1.6.5 Трубопровод, прокладываемый на территории с проявлением карстово-суффозионных процессов, должен иметь технический паспорт, в котором должны быть отражены:

- конструктивная схема трубопровода;

- инженерно-геологические условия площадки, включая классификацию по интенсивности проявления карстово-суффозионных процессов;

- характеристика применяемых инженерно-геологических и инженерно-технических мер защиты и способов контроля за техническим состоянием напорного трубопровода из ВЧШГ.

Технический паспорт входит в состав проекта и должен храниться в организации, эксплуатирующей трубопровод [23].

12.2 Нагрузки и воздействия

12.2.1 Расчет труб из ВЧШГ на потенциально опасных карстово-суффозионных участках проводится по несущей способности и деформативности труб ВЧШГ в кольцевом и осевом направлениях, на совместную деформацию трубопровода и грунта основания.

12.2.2 Трубы должны быть рассчитаны на образование в любом месте под трубопроводом одной карстовой воронки диаметром 6 м, при этом несущая способность трубы в продольном направлении должна обеспечивать прочность и герметичность замковых усиленных соединений от просадки грунта материкового основания.

Наиболее опасным является образование провала в месте стыковки труб, когда может быть нарушена герметичность соединения. Для исключения такого положения каждую трубу длиной 6 м за раструбом укладывают на стойки или сваи, заглубляемые в материковый грунт. При принятой расчетной протяженности опасного участка расчетная схема нагрузки принимается для труб с укладкой каждой трубы на железобетонные опоры подушки; расчет и конструирование осуществляют в соответствии с указаниями 6.10.

12.2.3 Прочность трубы на поперечный изгиб определяется как для трубчатой балки и не должна превышать 300 МПа, а расчетный допустимый прогиб от воздействия внешних нагрузок не должен превышать 20 см.

Толщину стенки и класс трубы в этом случае следует определять по 10.3.8 [формула (10.7)] с учетом прочностных коэффициентов для внешних постоянных и временных нагрузок.

12.2.4 Грунт на краях воронки условно считается ненарушенным, при этом расчет основания, трубы и соединений свай и колонны относится к расчетам на особые воздействия в соответствии с СП 20.13330, СП 22.13330 и СП 24.13330.

12.2.5 Нормативные внешние нагрузки для расчета трубопровода на опасных и потенциально опасных карстовых площадках принимаются в соответствии с разделом 5 и 9.3.

12.2.6 В качестве свайных опор следует применять железобетонные колонны и сваи, в качестве фундаментов для колонн - железобетонные плиты стаканного типа. При заложении свай в материковом грунте следует также применять сваи глубиной не более 30 м из труб, приведенных в [24].

12.2.7 На малоопасных и неопасных площадках расчет на прочность трубопроводов из ВЧШГ в кольцевом и продольном направлениях проводится с учетом указаний настоящего раздела.

12.2.8 Категории грунтов определяются инженерно-геологическими исследованиями (см. [23] и [26]).

12.2.9 Прокладка трубопровода на опасных и потенциально опасных участках методом ГНБ не допускается.

12.2.10 При обрушении грунта основания трубопровода расчетными вертикальными внешними нагрузками будут нагрузки от веса грунта, веса трубы и воды и внутреннее гидростатическое давление.

12.2.11 Движение наземного колесного и гусеничного транспорта во время эксплуатации по трассе трубопровода не допускается.

12.2.12 Уравновешивание сил противодействия от гидравлического давления проводится в соответствии с разделом 11.

На опасных и потенциально опасных участках прокладки трубопровода не допускается применение упорных и гравитационных блоков. На таких участках не допускается строительство колодцев для размещения трубопроводной арматуры.

12.2.13 Тампонирование образовавшегося провала проводится в соответствии с требованиями инженерно-геологических документов по защите грунтов от провалов.

12.3 Проектирование трубопроводов на тампонированных закарстованных массивах

12.3.1 Проектирование на этих участках проводят в соответствии с указаниями раздела 10, как на просадочных грунтах. Глубина осадки (деформации) грунта (стрелка прогиба) в этом случае не должна превышать предельно допустимых значений при наиболее неблагоприятной осадке грунта согласно СП 31.13330.

12.3.2 При проектировании трубопроводов на потенциально опасных участках при возможных провалах в виде воронок и колодцев обязательно укладывают на стойки или сваи, заглубляемые на материковом основании. Несущая способность стоек и свай должна быть достаточной для надежной работы трубопровода в случае деформации (осадки) грунта материкового основания трубопровода при возможных внезапных провалах грунта основания.

12.3.3 Внешние допустимые нагрузки от грунта по 12.3.1 в этом случае от веса трубы и воды на трубы, уложенные на стойки или сваи, и расстояние между сваями определяют по методике, изложенной в разделе 10, с учетом несущей способности труб в осевом направлении и значения стрелы прогиба трубопровода при расчетной длине трубы на опорах, равной 6 м.

12.3.4 Основными внешними нагрузками при расчете на прочность труб ВЧШГ являются равнодействующие нагрузки от веса грунта, веса трубы и веса воды.

12.3.5 К нагрузкам, действующим вдоль оси трубопровода, относятся усилия изгиба от воздействия внешних вертикальных нагрузок и внутреннее гидростатическое давление.

12.3.6 Вертикальное давление от внешних нагрузок на трубу воспринимается железобетонными сваями, колоннами, а также трубными сваями из ВЧШГ и передается на грунт.

Условием равновесия системы является равенство несущей способности свай и колонны (стоек), суммарных вертикальных нагрузок и веса свай и колонны.

12.3.7 Расчет на прочность труб, уложенных на опоры, проводят по методике, изложенной в 6.2 и 6.3, на совместное воздействие внешних изгибающих нагрузок и внутреннее гидростатическое давление.

12.3.8 Пример расчета на прочность трубопровода из ВЧШГ, прокладываемого на опасном закарстованном массиве

Исходные данные:

Трубопровод наружным диаметром 635 мм, толщиной стенки трубы h = 9,9 мм; труба класса К-9 укладывается на сваи, удельная масса трубы γтр = 72,6 кН/м3, расчетное сопротивление материала трубы на растяжение Rp = 300 МПа, удельная масса грунта засыпки в насыпи γ = 17,7 кН/м3, удельная масса трубы γтр = 72,6 кН/м3, коэффициент надежности по нагрузке n = 1,15, коэффициент концентрации давления грунта засыпки Kн = 1,29. Труба длиной l = 6 м. Глубина заложения от верха траншеи до верха трубы - 2,0 м, расчетное внутреннее гидростатическое давление в трубопроводе Рраб = 1,6 МПа. Возможная глубина обрушения грунта основания - 2,0 м.

Движение транспорта не допускается.

Необходимо определить значения расчетных напряжений. Грунт основания не агрессивен.

12.3.8.1 Величины внешних расчетных нагрузок принимают по данным 5.10. Равнодействующие вертикальные удельные нагрузки будут равны:

- от давления грунта - 33,08 кН/м;

- от собственного веса трубы - 1,54 кН/м;

- от массы транспортируемой воды - 2,89 кН/м.

12.3.8.2 Суммарная удельная нагрузка на трубу будет равна 37,51 кН/м.

Суммарная нагрузка на трубу длиной l = 6 и будет равна 225,06 кН.

12.3.8.3 Момент сопротивления трубы в поперечном направлении равен 3035,74 см3.

Момент сопротивления сечения над опорой в продольном направлении, определяемый по формуле (6.7), равен 6,7 см3.

Для расчета напряжений изгиба от моментов над опорой используется ширина опоры b, которую принимают условно равной 0,5Dн.

Кольцевые нормальные напряжения от внешних изгибающих моментов над всей шириной опоры определяются по формуле (6.8).

12.3.8.4 Трубы укладываются на железобетонные фундаменты при угле опирания 2α = 120°. Расчет и конструкция фундаментов приведены в 6.10. Без отрыва трубы от фундамента момент от воздействия грунтовой нагрузки будет равен 1,188 кНм.

12.3.8.5 Момент от воздействия веса трубы и воды Qтр и Qв будет равен 0,083 кНм.

Суммарный момент от изгибающих сил будет равен 1,354 кНм.

Кольцевые нормальные растягивающие напряжения от суммарного изгибающего момента над опорой будут равны 202,2 МПа.

12.3.8.6 Растягивающие кольцевые напряжения от гидростатического давления будут равны 49,45 Мпа.

Суммарные растягивающие продольные напряжения будут равны: 251,65 МПа < 300 МПа.

Вывод: труба класса К-9 удовлетворяет прочностным требованиям.

12.3.8.7 При укладке трубы на плоское основание опоры b = 30 см с углом охвата трубы α = 0 суммарные изгибающие моменты будут равны 3,039 кНм.

Растягивающие напряжения от изгиба над опорой при моменте сопротивления трубы 6,7 см3 будут равны 502,8 МПа, а суммарные кольцевые растягивающие напряжения σR будут равны: 502,8 + 49,45 = 552,25 МПа > 300 МПа.

Вывод: трубы класса К-9 не удовлетворяют заданным условиям. В этом случае необходимо применить трубы других классов прочности или увеличивать ширину опоры и угол охвата трубы опорой.

12.3.8.8 При расчете трубопровода на прочность при укладке трубы на узкое плоское основание шириной 14 см (швеллер номер 14) значения напряжений при соотношении 30 см/14 см = 2,12 в 2,12 раза выше и при изгибе над опорой превышают 640 МПа, что значительно выше допустимых разрушающих напряжений труб ВЧШГ (420 МПа).

Вывод: укладки трубы на плоское основание следует избегать.

12.3.8.9 Расчет трубы как трубчатой балки проводится на прочность при поперечном изгибе от воздействия всех внешних сил с учетом растягивающих продольных напряжений от воздействия внутреннего гидростатического давления.

В этом случае суммарный момент, определяемый по формуле (6.1), будет равен 168,795 кНм, а растягивающие напряжения при поперечном изгибе при W = 3035,74 см3 будут равны 5,56 МПа.

Продольные растягивающие напряжения от воздействия внутреннего гидростатического давления будут равны 27,2 МПа, суммарные напряжения будут равны: 5,56 + 27,2 = 31,65 МПа, что значительно меньше, чем Rр = 300 МПа.

Вывод: прочность трубы в продольном направлении удовлетворяет условиям прокладки трубы класса К-9.

12.4 Строительство напорных трубопроводов на опасных и потенциально опасных массивах

12.4.1 Строительство напорных трубопроводов проводят только с применением железобетонных стоек и свай в соответствии с разделом 7 СП 24.13330.2011 и свайных труб из ВЧШГ, приведенных в [24].

12.4.2 Необходимую глубину погружения свай определяют физико-механическими свойствами грунтов основания, определяемыми по СП 24.13330 для железобетонных свай. Длина свай определяется в зависимости от высоты карстового слоя и глубины забивания свай [25]. При требуемой высоте сваи более 7 м необходимо применять составные сваи и стойки, соединяемые болтами, в соответствии с требованиями СП 24.13330.

12.4.3 Глубину погружения железобетонных свай в материковый грунт определяют по расчету согласно разделам 7 и 13 СП 24.13330.2011 в зависимости от несущей способности грунтов и по результатам испытаний забитых свай, в следующих пределах для свай длиной:

3 - 3,5 м - 2 м;

4 - 5 м - 2,5 м;

6 - 7 м - 3,5 м.

12.4.4 Испытание забитых свай проводят по ГОСТ 19804 и СП 24.13330. Количество пробных свай определяют в зависимости от геологических условий на трассе трубопровода.

12.4.5 В глинистых (с консистенцией b ≥ 0,15), суглинистых, супесчаных и ненасыщенных водой песчаных грунтах следует применять ударный способ погружения свай. В песчаных водонасыщенных грунтах необходимо применять метод вибровдавливания. Основные параметры строительства одиночных свайных опор определяются в соответствии с СП 24.13330.

12.4.6 Допустимые геометрические отклонения установки свай, приведенные в [24], не должны превышать:

± 20 мм - между центрами опорных поверхностей;

20 мм - по отметке верха сваи (перебивка);

20 мм - в плане от проектной оси трассы в одну или другую сторону.

12.4.7 При погружении сваи в зимних условиях в случае затруднения прохождения мерзлого грунта, а также при затруднении нагружения свай в плотные гравийно-песчаные грунты необходимо устройство лидирующих скважин, размеры которых даются в проекте на основании испытаний забивных пробных свай.

12.4.8 Верхняя часть забитых свай оборудована железобетонными плитами со спрофилированными опорными поверхностями для труб, ширина которых должна быть не менее 0,5 наружного диаметра трубы. Проектирование таких опорных плит проводится в соответствии с 6.10.

12.4.9 Для устройства свайных опор следует применять сваи с размерами поперечных сечений не менее 20×20 и 25×25 см длиной от 3 до 7 м по ГОСТ 19804. Сваи большей длины рассчитывают в соответствии с разделами 7 и 13 СП 24.13330.2011, следует применять также сваи, соединяемые болтами до расчетной глубины.

12.4.10 Забивку и оборудование верха свай проводят с основания укладки труб (с дна траншеи), глубина которого определяется прочностным расчетом в соответствии с 5.3 с подбивкой грунта засыпки низа трубопровода между опорными сваями.

12.4.11 Необходимо использовать сваи и стойки с покрытиями, обеспечивающими стойкость к агрессивным грунтам.

12.5 Устройство стоечных опор

12.5.1 Прокладку трубопроводов в закарстованных массивах при слабых грунтах основания проводят с применением стоечных опор на фундаментах стаканного типа; железобетонные стойки (колонны) регламентируются ГОСТ 23899, а фундаменты - ГОСТ 23972.

Длина стоек - от 0,75 до 7 м, размеры фундаментов - от 120×80 до 210×130 см. Выбор высоты стоек и размеров фундаментов проводится исходя из условий прокладки трубопровода, несущей способности грунтов основания и прочности материкового грунта, на который опираются фундаменты.

Другие высота стоек опор и размеры опорных фундаментов на грунт должны определяться по разделам 7 и 13 СП 24.13330.2011.

12.5.2 Установку опорных фундаментов проводят в котлованах «корытного» типа, где верхняя часть свай и стоек оснащена опорными плитами, идентичными свайным опорам, а фундаменты заглубляют на расчетную глубину. При недостаточной несущей способности одиночных свай следует применять спаренные сваи с расстояниями между ними не менее 50 см. Расчет таких свай проводят в соответствии с требованиями СП 24.13330.

12.5.3 Допустимые геометрические отклонения при устройстве стоечных опор аналогичны отклонениям при устройстве свайных опор, приведенным в [25].

12.6 Устройство свайных опор из труб ВЧШГ

12.6.1 При глубине забивки свай более 7 м прокладку трубопроводов необходимо проводить на трубчатых сваях из ВЧШГ, приведенных в [24].

12.6.2 Сваи изготовляются центробежным способом из ВЧШГ и имеют два размера: внешний диаметр DE 118 и 170 мм, а также различную толщину стенки в зависимости от требований к переносимой нагрузке и мерную длину L (без раструба) 5500 и 5900 м. Свая имеет в верхней части раструб с конической внутренней поверхностью и внутреннее плечо (для упора гладкого конца в раструбе), в нижней части - конический гладкий конец. Необходимая общая длина свайной системы до 30 м и более достигается за счет установки свай друг в друга [24].

Размеры свай приведены в таблице 12.1.

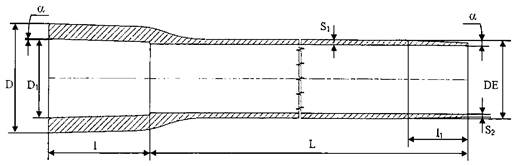

Рисунок 12.1 - Стоечная свая из ВЧШГ

Таблица 12.1 - Размеры свайных труб

Размеры, мм

Расчетная масса, кг, трубы длиной L, мм

Dн

D

D

l

l1

α0

S1

S2

5500

5900

110-20

1,64

7,5-0,8

4,4-0,8

115

122

9,0-0,8

4,4-0,8

134

142

10,6-0,8

4,4-0,8

153

163

150-20

1,60

9,0-1,3

4,9-1,3

206

219

10,6-1,3

4,9-1,3

236

251

12.6.3 Забивку свай проводят с помощью гидравлического молота (с адаптером под раструб свайной трубы), который устанавливают на экскаваторе вместо ковша. Перед забивкой первой свайной трубы на ее гладкий конец устанавливают торцевую пробку для мягких грунтов или горный пробойник для твердых пород, затем выполняется процесс забивания.

Внутренняя часть трубы наполняется мелкозернистым бетоном. Закачку бетона проводят бетононасосом. Трубчатые сваи допускается также устанавливать с помощью бурения.

12.6.4 Верхняя часть установленной сваи оборудуется опорной стальной плитой или седлом для укладки трубопровода диаметром до 1000 мм. На этой плите монтируется фундаментная подушка из железобетона для укладки труб. Предельная вертикальная нагрузка на сваи, не заполненные бетоном, приведена в таблице 12.2.

Таблица 12.2 - Предельная нагрузка на сваи, не заполненные бетоном

Внешний диаметр, мм

Толщина стенки, мм

Длина, мм

Вес трубы, кг

Поперечное сечение, мм2

Предельная нагрузка, кН

Несущая способность, кН

118

7,5

5900

122,0

2604

1093

781

118

9,0

5900

142,4

3082

1294

925

118

10,6

5900

163,3

3576

1502

1073

170

9,0

5900

219,0

4552

1912

1366

170

10,6

5900

250,9

5308

2229

1592

12.6.5 При прокладке трубопроводов в грунтах с различными степенями агрессивности межтрубное пространство заливают бетоном. В этих случаях несущую способность сваи определяют по таблицам 12.3 - 12.5.

Таблица 12.3 - Допустимая нагрузка на сваи, залитые бетоном под давлением, в грунте с очень низкой агрессивностью

Внешний диаметр/ толщина стенки, мм

Площадь свайной трубы, мм2

Допустимая нагрузка, кН

Площадь бетонного столба, мм2

Марка бетона, кН

Суммарная допустимая нагрузка на сваи с бетоном, кН

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

118×7,5

2604

526

8332

82

103

123

608

629

649

118×9,0

3082

623

7854

78

97

116

700

720

739

118×10,6

3577

723

7359

73

91

109

795

813

832

170×9,0

4553

920

18145

179

224

269

1099

1144

1189

170×10,6

5309

1072

17389

172

215

258

1244

1287

1330

Таблица 12.4 - Допустимая нагрузка на сваи, залитые бетоном под давлением, и сваи в грунте со средней агрессивностью

Внешний диаметр/ толщина стенки, мм

Площадь свайной трубы, мм2

Допустимая нагрузка, кН

Площадь бетонного столба, мм2

Марка бетона, кН

Суммарная допустимая нагрузка на сваи с бетоном, кН

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

118×7,5

2328

470

8332

82

103

123

553

573

594

118×9,0

2806

567

7854

78

97

116

644

664

683

118×10,6

3300

667

7359

73

91

109

739

758

776

170×9,0

4156

839

18145

179

224

263

1018

1063

1108

170×10,6

4910

992

17389

172

215

258

1164

1207

1250

Таблица 12.5 - Допустимая нагрузка на сваи, залитые бетоном под

Внешний диаметр/ толщина стенки, мм

Площадь свайной трубы, мм2

Допустимая нагрузка, кН

Площадь бетонного столба, мм2

Марка бетона, кН

Суммарная допустимая нагрузка на сваи с бетоном, кН

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

118×7,5

1875

379

8332

82

103

123

461

482

502

118×9,0

2353

475

7854

78

97

116

553

572

592

118×10,6

2848

575

7359

73

91

109

648

666

684

170×9,0

3497

706

18145

179

224

263

886

931

975

170×10,6

4253

859

17389

172

215

258

1031

1074

1117

12.7 Прочность материала свай на сжатие

12.7.1 Временная прочность материала свай на сжатие - 1200 МПа, расчетная прочность - 900 МПа. Срок службы свайных труб - не менее 100 лет. Расчет несущей способности свай и стоек проводят на сжатие от воздействия всех вертикальных нагрузок.

12.7.2 Предельную нагрузку и длину сваи для забивки в материковом грунте определяют для каждой сваи на месте в зависимости от условий забивания в грунт основания.

12.7.3 Излишнюю часть свайной трубы отрезают электропилой, соединение немерных свай проводят сваркой с помощью втулки из ВЧШГ.

12.7.4 Расчетный вес свай и стоек определяется суммой внешних нагрузок на срединную опору и веса сваи или стоек.

Суммарные нагрузки на сваи в примере расчета по 12.3.8.2 составляют 225 кН.

При глубине погружения свай, равной 2,0 м, несущая способность сваи длиной 12 м составит 608 кН (см. таблицу 12.3) при заливке бетоном В25. Запас прочности сваи на сжатие - 2,7, что обеспечивает надежную работу трубопровода на внешнюю вертикальную нагрузку.».

Библиография

[11]. Изложить в новой редакции:

«[11] ТУ 1461-037-90910065-2015 Трубы чугунные напорные высокопрочные».

Дополнить библиографическими ссылками [22] - [26] в следующей редакции:

«[22] СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов

[23] Инструкция по проектированию зданий и сооружений в районах г. Москвы с проявлением карстово-суффозионных процессов

[24] ТУ 1461-079-90910065-2014 Трубы чугунные свайные высокопрочные для гражданского, промышленного и специального строительства

[25] ВТР-С-14-79 Руководство по строительству лотковых каналов/Минводхоз. - М., 1979

[26] Рекомендации по инженерно-геологическим изысканиям и оценке территорий для промышленного и гражданского строительства в карстовых районах/ПНИИИС Госстроя СССР. - М., 1979 г.».

Ключевые слова: трубопровод, труба из высокопрочного чугуна с шаровидным графитом, ВЧШГ, воздействие, давление, прочность, нагрузка, грунт, соединение, надежность, сваи, закарстованные территории



Директор НИИСФ РААСН



________________________

подпись

И.Л. Шубин





Соисполнители



Генеральный директор
АО «МосводоканалНИИпроект»



________________________

подпись

М.А. Степанов





Руководитель разработки



старший научный сотрудник
ОАО «МосводоканалНИИпроект»
кандидат техн. наук



________________________

подпись

А.Д. Алиференков





Ответственный исполнитель



Заместитель Генерального директора
АО «МосводоканалНИИпроект»
по научным исследованиям
профессор, д-р техн. наук



________________________

подпись

О.Г. Примин





Исполнитель



Инженер



________________________

подпись

М.А. Шаль
