ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С

Типы и основные размеры

ГОСТ 9064-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С

Типы и основные размеры

Nuts for flanged connections with medium temperature from 0 to 650°C.

Types and main dimensions

ГОСТ
9064-75*

Взамен
ГОСТ 9064-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен

с 01.01.76

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

2. Гайки должны изготовляться следующих типов:

А - гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;

Б - гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.

3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.

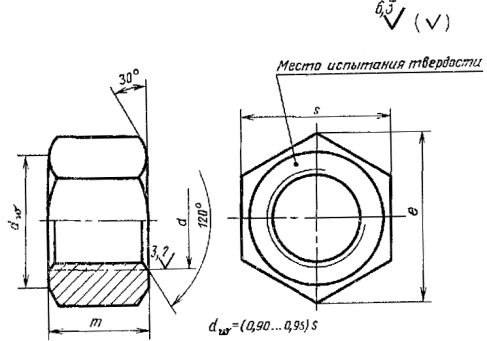

Тип А

Черт. 1

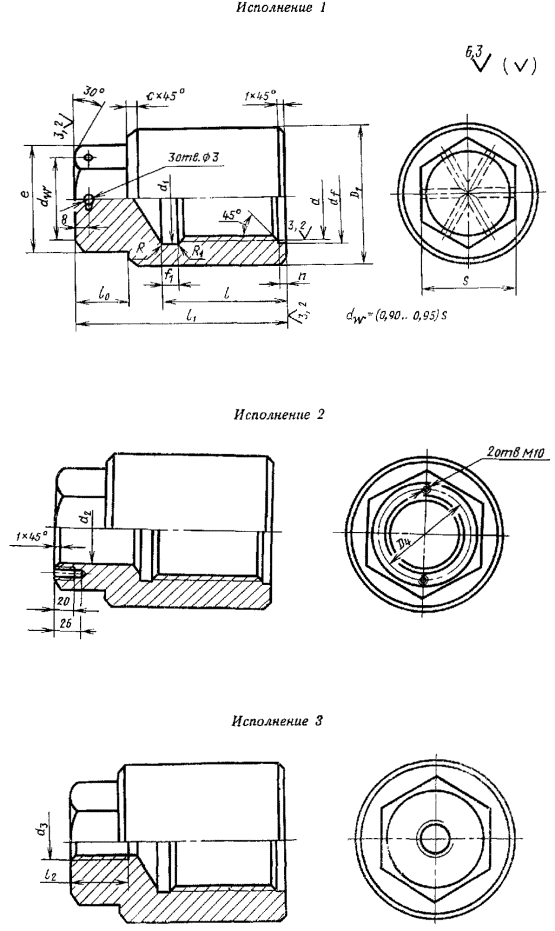

Тип Б

Черт. 2


мм

Номинальный диаметр резьбы d

10

12

16

20

(22)

24

(27)

30

36

42

48

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Шаг резьбы

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

-

-

-

-

-

-

-

-

-

мелкий

1,25

1,5

2,0

3,0

4,0

4,0 и 6,0

Размер «под ключ» для типа А

S

17

19

24

30

32

36

41

46

55

65

75

80

85

90

95

100

105

110

115

130

145

155

175

180

200

225

Пред. откл.

hl4

Hl5

Диаметр описанной окружности для типа А

е, не менее

18,8

21,0

26,7

33,5

35,6

40,3

45,9

51,4

61,7

73,1

84,5

90,4

96,0

102,0

107,5

113,5

118,0

124,0

130,0

147,0

163,0

180,0

195,5

203,5

229,0

263,0

Высота для типа А

Н

Пред. откл.

hl4

10

12

16

20

22

24

27

30

36

42

48

52

56

60

64

68

72

76

80

90

100

110

120

125

140

160

Предельное смещение оси отверстия относительно граней

-

0,4

0,5

0,6

0,7

0,8

0,87

1,00

1,15

Размер «под ключ» для типа Б

S

-

13

17

22

27

32

36

41

46

55

60

65

75

90

105

120

145

155

Пред. откл.

-

h12

H14

Наружный диаметр гайки D1 для типа Б

-

24

28

32

36

40

48

55

65

75

85

90

95

100

115

135

150

165

180

190

210

235

Диаметр описанной окружности е для типа Б

-

16,2

19,6

25.4

31,2

36,9

41,6

47,3

53,1

63,5

69,3

75,1

86,5

98

121

133

167

 179

Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

92

102

110

125

130

Диаметр проточки df для типа Б

-

13

17

20

23

25

28

31

37

43

49

53

57

61

66

70

74

78

82

92

102

112

122

127

142

162

Диаметр отверстия в головке d2

-

-

-

8

12

15

75

для типа Б (исполнение 2)

-

-

-

-

-

-

-

26

32

37

43

48

62

75

85

100

105

Продолжение

мм

Номинальный диаметр резьбы d

10

12

16

20

(22)

24

27

30

36

42

48

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Шаг резьбы

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

-

-

-

-

-

-

-

-

-

мелкий

1,25

1,5

2,0

3,0

4,0

4,0 и 6,0

Диаметр резьбового отверстия d3 для типа Б (исполнение 3)

-

-

-

-

-

-

-

-

-

М16

М36

М48

Глубина осевого отверстия 1 для типа Б

-

21

26

32

36

40

43

49

56

64

70

76

81

88

90

96

100

104

116

126

136

146

168

192

Высота головки 10 для типа Б

-

10

12

16

18

20

25

30

35

45

50

60

70

80

Высота гайки l1 для типа Б

-

35

40

50

55

65

70

75

80

95

105

112

130

135

145

150

155

160

165

190

205

225

240

275

310

Длина резьбы в осевом отверстии l2 Для типа Б (исполнение 3)

-

-

-

-

-

-

-

-

-

34

58

Размеры проточки f1 для типа Б

-

По ГОСТ 10549-63

Высота проточки осевого отверстия n для типа Б

-

2

3

4

Фаска с для типа Б

-

2

3

6

Примечания:

1. Гайки с размерами, заключенными в скобках, по возможности не применять.

2. Неуказанные предельные отклонения размеров: Н14, hl4, ±  по ГОСТ 25670-83.

3. Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской.

4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.

5. Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.

6. Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по hl6.


Примеры условных обозначений

Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистой стали 35, категории III, с покрытием 02 толщиной 6 мкм:

Гайка AM12-6H.35.III.026 ГОСТ 9064-75

То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:

Гайка Б2М48´З-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75

(Измененная редакция, Изм. № 1, 2).

4. Резьба метрическая - по ГОСТ 24705-81.

(Измененная редакция, Изм. № 2).

5. Масса гаек приведена в справочном приложении 1.

6. Технические требования - по ГОСТ 20700-75.

7. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Номинальный диаметр резьбы d, мм

Масса, кг, w гаек типов

А

Б

Исполнение 1

Исполнение 2

исполнение 3

10

0,014

-

-

-

12

0,019

0,083

-

-

16

0,039

0,118

-

-

20

0,077

0,203

0,21

-

(22)

0,093

0,290

0,31

-

24

0,133

0,412

0,43

-

(27)

0,194

0,670

-

-

30

0,277

0,680

0,72

-

36

0,446

0,960

0,92

-

42

0,777

1,610

1,48

1,66

48

1,197

2,380

2,25

2,44

(52)

1,420

2,940

2,84

3,01

56

1,668

3,374

2,95

3,29

(60)

2,080

3,929

4,15

4,67

64

2,310

4,591

4,17

4,81

(68)

2,740

5,318

-

-

72

3,005

8,166

7,41

8,11

(76)

3,53

8,741

7,38

7,88

80

4,02

8,546

7,20

7,72

90

5,82

12,551

11,60

12,92

100

8,09

16,960

15,20

17,46

110

9,71

22,359

20,39

22,96

(120)

13,42

27,503

25,69

28,46

125

15,42

29,545

-

-

140

21,06

44,147

40,11

45,11

160

29,66

52,773

55,83

61,43

Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2=8 мм.

Приложение 2 справочное. (Исключено, Изм. № 2).
