НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УГЛУБЛЕНИЕ ЗВЕЗДООБРАЗНОЕ ПОД КЛЮЧ ДЛЯ БОЛТОВ И ВИНТОВ

Star-type internal socket button for bolts and screws

Дата введения - 2009-01-01

1 Область применения

Настоящий стандарт устанавливает форму и основные размеры звездообразного углубления под ключ для болтов и винтов, включая методы контроля.

Вид контура звездообразного углубления устанавливается посредством калибров, предельные размеры которых приведены в таблицах 3 - 5. Дополнительная информация, которая может применяться для построения контура, приведена в приложении А.

Целью настоящего стандарта является установление необходимых характеристик для контроля внутреннего звездообразного углубления. Он предназначен также для применения в качестве стандарта для изготовления.

2 Основные размеры

См. рисунок 1 и таблицу 1.

Цековка: с 0,13 мм для углублений до 15 включительно.

с 0,25 мм для углублений свыше 15.

Глубина t: см. соответствующие стандарты на изделия.

Примечание - Дно звездообразного углубления, расположенное за пределами соответствующей калибру области, выполняется по выбору изготовителя.

Рисунок 1 - Основные размеры

Таблица 1 - Основные размеры

Размеры в миллиметрах

Звездообразное углубление, №

Номинальные размерыa)

А

В

6

1,75

1,27

8

2,4

1,75

10

2,8

2,05

15

3,35

2,4

20

3,95

2,85

25

4,5

3,25

30

5,6

4,05

40

6,75

4,85

45

7,93

5,64

50

8,95

6,45

55

11,35

8,05

60

13,45

9,60

70

15,7

11,2

80

17,75

12,8

90

20,2

14,4

100

22,4

16

а) Контур звездообразного углубления установлен посредством калибров, соответствующих таблицам 3 - 5.

3 Проверка калибрами

3.1 Краткое описание

Проходной калибр (см. 3.2) должен свободно входить на глубину t, которая установлена в соответствующих стандартах на изделия.

НЕ-проходные калибры (см. 3.3.1 и 3.3.2) могут входить в звездообразное углубление не более указанной в таблице 2 допускаемой глубины вхождения калибра.

Таблица 2 - Допускаемая глубина вхождения НЕ-проходного калибра

Размеры в миллиметрах

Звездообразное углубление,

6

8

10

15

20

25

30

40

45

50

55

60

70

80

90

100

Допускаемая глубина вхождения калибра, f

0,35

0,48

0,56

0,67

0,79

0,9

1,12

1,18

1,39

1,56

1,98

2,35

2,75

3,11

3,53

3,92

Все проверки калибрами выполняются относительно верхней поверхности головки. При овальной или круглой поверхности головки измерения выполняют от линии пересечения поверхности головки с цековкой звездообразного углубления.

При применении концевого калибра с индикаторной головкой ее выставляют на ноль, когда калибр упирается на плоскую опорную поверхность. При этом ножка калибра устанавливается относительно базовой поверхности, см. рисунок 2.

Рисунок 2 - Концевой калибр с индикаторной головкой в нулевом положении

3.2 Проходной калибр

Размеры проходного калибра должны быть в пределах значений по таблице 3.

а) Радиус между боковой и торцевой поверхностями может составлять не более 0,076 мм для калибров ≥ 10 и не более 0,0254 мм калибров < 10.

Рисунок 3 - Размеры проходного калибра

Таблица 3 - Предельные размеры проходного калибра

Размеры в миллиметрах

Звездообразное углубление, №

А

В

Ri

Re

H

Не менее

Не более

Не менее

Не более

Не менее

Не более

Не менее

Не более

Не менее

Не более

6

1,695

1,709

1,210

1,224

0,371

0,396

0,130

0,134

1,33

1,82

8

2,335

2,349

1,672

1,686

0,498

0,523

0,188

0,193

2,54

3,05

10

2,761

2,776

1,979

1,993

0,585

0,609

0,227

0,231

3,05

3,56

15

3,295

3,309

2,353

2,367

0,704

0,728

0,265

0,269

3,30

3,81

20

3,879

3,893

2,764

2,778

0,846

0,871

0,303

0,307

3,56

4,07

25

4,451

4,465

3,170

3,185

0,907

0,932

0,371

0,378

3,94

4,45

30

5,543

5,557

3,958

3,972

1,182

1,206

0,448

0,454

4,44

4,95

40

6,673

6,687

4,766

4,780

1,415

1,440

0,544

0,548

5,08

5,59

45

7,841

7,856

5,555

5,570

1,784

1,808

0,572

0,576

5,71

6,22

50

8,857

8,872

6,366

6,380

1,804

1,828

0,773

0,777

5,97

6,48

55

11,245

11,259

7,930

7,945

2,657

2,682

0,765

0,769

6,22

6,73

60

13,302

13,317

9,490

9,504

2,871

2,895

1,065

1,069

7,68

8,17

70

15,588

15,603

11,085

11,099

3,465

3,489

1,192

1,196

8,46

8,96

80

17,619

17,635

12,646

12,661

3,625

3,629

1,524

1,529

9,4

9,9

90

20,021

20,035

14,232

14,246

4,456

4,480

1,527

1,534

10,06

10,56

100

22,231

22,245

15,820

15,834

4,913

4,937

1,718

1,724

10,85

11,35

3.3 НЕ-проходной калибр

3.3.1 Контроль глубины вхождения калибра для размеров А и Re

НЕ-проходной калибр для размеров А и Re (см. рисунок 4) должен иметь размеры в пределах значений, указанных в таблице 4.

а) Радиус между боковой и торцевой поверхностями может составлять не более 0,076 мм для калибров 10 и не более 0,0254 мм калибров < 10.

Рисунок 4 - НЕ-проходной калибр для размеров А и Re

Таблица 4 - Предельные размеры НЕ-проходного калибра для размеров А и Re

Размеры в миллиметрах

Звездообразное углубление,

А

B

Ri

Re

H

Не менее

Не более

Не более

Не менее

Не более

Не менее

Не более

± 0,25

6

1,778

1,785

1,181

0,231

0,241

0,173

0,180

1,57

8

2,419

2,425

1,664

0,36

0,37

0,231

0,238

2,79

10

2,845

2,852

1,956

0,431

0,441

0,269

0,276

3,33

15

3,379

3,385

1,956

0,398

0,408

0,307

0,315

3,56

20

3,963

3,970

2,616

0,602

0,614

0,345

0,353

3,81

25

4,560

4,566

2,868

0,637

0,647

0,429

0,436

4,19

30

5,652

5,659

3,886

0,939

0,949

0,505

0,513

4,7

40

6,807

6,814

4,661

1,112

1,125

0,612

0,619

5,33

45

7,976

7,983

4,661

1,110

1,123

0,640

0,648

5,97

50

8,992

8,999

6,413

1,628

1,640

0,840

0,848

6,22

55

11,405

11,412

7,684

2,176

2,189

0,845

0,853

6,48

60

13,488

13,495

7,684

2,153

2,164

1,158

1,165

7,92

70

15,774

15,781

10,262

2,545

2,557

1,285

1,292

8,71

80

17,831

17,838

11,760

2,608

2,621

1,628

1,635

9,52

90

20,257

20,264

12,827

3,111

3,121

1,648

1,656

10,31

100

22,467

22,473

15,240

4,006

4,018

1,839

1,847

11,1

3.3.2 Контроль глубины вхождения калибра для размера В

См. рисунок 5.

Рисунок 5 - Контролируемая цилиндрическая зона

Цилиндрический НЕ-проходной калибр с размерами, соответствующими таблице 5, может входить в звездообразное углубление не более указанной в таблице 2 допускаемой глубины вхождения калибра.

Таблица 5 - Диаметр цилиндрического НЕ-проходного калибра для размера B

Размеры в миллиметрах

Звездообразное углубление, №

Диаметр НЕ-проходного цилиндрического калибра

Не менее

Не более

6

1,44

1,445

8

1,92

1,925

10

2,28

2,285

15

2,76

2,765

20

3,28

3,285

25

3,72

3,725

30

4,66

4,665

40

5,60

5,605

45

6,66

6,665

50

7,38

7,385

55

9,66

9,665

60

11,34

11,345

70

13,34

13,345

80

14,92

14,925

90

17,16

17,165

100

19,02

19,025

4 Обозначение

Пример условного обозначения звездообразного углубления 20:

Звездообразное углубление 20 ГОСТ Р ИСО 10664-2007

Приложение А
(справочное)
Изображение контура звездообразного углубления

Примечание - Связи между размерами, как они указаны на рисунке А.1, могут быть полезны только при построении профиля с применением, например CAD-системы

а) В точках 1 - 3 круг проходит тангенциально к контуру звездообразного углубления.

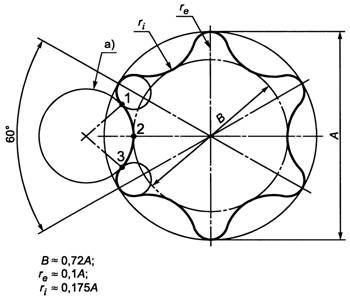

Рисунок А.1 - Изображение контура звездообразного углубления
