Поправка №2 к ТУ 36-1118-84 «Штуцеры и нипели для установки приборов и средств автоматизации. Технические условия»
Информационная система МЕГАНОРМ
База постоянно обновляется
Скачать базу целиком

Министерство монтажных и специальных строительных работ СССР (3702)
Главмонтажавтоматика



УТВЕРЖДАЮ



Начальник НПО

"Монтажавтоматика"

______________А.С. Клюев

ИЗВЕЩЕНИЕ 02-007-89
об изменении ТУ 36-1118-84
"Штуцеры и ниппели для установки приборов и средств автоматизации"

Изменение 2

СОГЛАСОВАНО:



Заместитель директора ГПКИ

Главный инженер

"Проектмонтажавтоматика"

________________________М.А. Чудинов

Главный инженер

Свердловского опытного завода

_____________________В.Г. Виноградов

Главный инженер треста

"Уралмонтажавтоматика"

_________________Г. И. Мордвин-Щодро



Титульный лист

Срок действия

до 1.12.1989.г 01.12.94.

Лист 3

1.3. Характеристики

6

1.4. Комплектность

8

1.5. Маркировка

8

1.6. Упаковка

9



Лит.

Лист

Листов

А

3

25

Лист 2

2.5. Проверка пункта 1.3.4. на соответствие ГОСТ 9.301-86 должна ...

Листы: 4, 5, 6, 7, 8, 9, 10 изм."1", 17, 19, 20, 21, 22, 23 без изменения аннулировать и заменить листами 4, 5, 6, 7, 8, 9, 10, 17, 19, 20, 21, 22, 23 изм. "2".

Лист 10а аннулировать.

Настоящие технические условия распространяются на штуцеры и ниппели для установки приборов и средств автоматизации в дальнейшем именуемые "детали".

Штуцеры приварные типа Ш и Шц предназначены для установки отборных устройств давления на технологических трубопроводах, вентилях и ответвлениях от коллекторов и т.п.

Ниппели типа Н предназначены для соединения фильтра с редуктором и присоединения запорных вентилей к бобышкам.

Ниппели типа НП применяются в качестве промежуточной детали при переходе с резьбы одного диаметра на резьбу другого диаметра.

Настоящие технические условия устанавливают требования к деталям, изготавливаемым для нужд народного хозяйства и дли поставки на экспорт.

Штуцеры и ниппели рассчитаны на условное давление неагрессивной среды - Ру 16 МПа (160 кгс/см2).

Виды климатического исполнения У3, Т2 для ниппелей типа Н и Ш, У3, Т1 для штуцеров типа Ш и Шц по ГОСТ 15150-69.

Перечень документов, использованных в настоящих технических условиях, приведен в приложении 5.

Пример записи обозначения деталей при их заказе:

Ниппель типа Н о резьбой К 1/8"

для умеренного климата

Ниппель Н-К 1/8" УЗ ТУ 36-III8-84

для тропического климата

Ниппель Н-К 1/8" Т2 ТУ 36-III8-84

Детали должны соответствовать условиям, предусмотренным заказ-нарядом, и "Условиям поставки товаров для экспорта, утвержденным постановлением СМ СССР от 17 сентября 1980 Г7 804.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Общие требования

1.1.1. Детали должны соответствовать требованиям настоящих технических условий и рабочим чертежам Х28.652.175., X28.652.2I9, Х28.652.167, Х28.652.172.

1.2. Основные параметры и размеры

1.2.1. Основные размеры и масса деталей приведены в приложениях 1...4 настоящих технических условий.

1.2.2. Коды ОКП приведены в табл.1.1.

Таблица 1.1.

Тип

Вид климатического исполнения

Код ОКП

КЧ

Ш-К1/8"

У3

42 1891 1330

09

Ш-К1/4"

У3

42 1891 1334

05

Ш-R1/4

У3

42 1891 1338

01

Ш-К1/2"

У3

42 1891 1342

05

Ш-R1/2

У3

42 1891 1346

01

Шц-C1/2

У3

42 1891 1358

08

Шц-С1/4

У3

42 1891 1333

06

Ш-К1/8"

Т1

42 1891 1332

07

Ш-К1/4"

Т1

42 1891 1336

03

Ш-R1/4

Т1

42 1891 1340

07

Ш-К1/2"

Т1

42 1891 1344

03

Ш-R1/2

Т1

42 1891 1348

09

Шц-С1/4

T1

42 1891 1360

03

Шц-С1/2

T1

42 1891 1341

06

H-KI/8"

У3

42 1891 0710

05

H-KI/4"

У3

42 1891 0714

01

H-RI/4

У3

42 1891 0718

08



Тип

Вид климатического исполнения

Код ОКП

КЧ

Н-К 1/2"

У3

42 1891 0722

01

H-R 1/2

У3

42 1891 0726

08

НП-К1/2"-К1/4"

У3

42 1891 0730

01

НП-К3/4"-К1/4"

У3

42 1891 0734

08

НП-К3/4"-К1/2"

У3

42 1891 0738

04

Н-К I/8"

Т2

42 1891 0713

02

Н-К 1/4"

Т2

42 I8SI 0717

09

H-R 1/4

Т2

42 1891 0721

02

Н-К 1/2"

Т2

42 1891 0725

09

H-R 1/2

Т2

42 1891 0729

05

НП-К1/2"-К1/4"

Т2

42 1891 0733

09

НП-К3/4"-К1/4"

Т2

42 1891 0737

05

НП-К3/4"-К1/2"

Т2

42 1891 0741

09

1.2.3. Резьбы должны соответствовать требованиям рабочих чертежей и действующим стандартам на них:

1) резьба коническая дюймовая с утлом профиля 60° по ГОСТ 6111-52;

2) резьба трубная коническая и допуски на резьбу по ГОСТ 6211-81;

3) резьба трубная цилиндрическая и допуски на резьбу по ГОСТ 6357-81;

4) резьба метрическая по ГОСТ 24705-81, поле допуска по ГОСТ 16093-81

1.3. Характеристики

1.3.1. Детали должны обеспечивать плотность и прочность соединения при условном давлении до Ру 16 МПа (160 кгс/cм2).

1.3.2. Поверхности деталей должны быть чистыми и не должны иметь забоин, заусенцев, трещин, следов расслоения, раковин, признаков коррозии.

1.3.3. Шероховатость обрабатываемых поверхностей должна соответствовать ГОСТ 2789-73 и указаниям конструкторской документации.

1.3.4. Антикоррозионные покрытия должны выполняться согласно табл. 1.2. и соответствовать ГОСТ 9.301-86.

Таблица 1.2.

Тип

Покрытие

У3

TI

Т2

Ш-К 1/8я

Хим. Окс. прм.

Щ8хр желтое

-

Ш-К 1/4"

Хим. Окс. прм.

Щ8хр желтое

-

Ш-R 1/2

Хим. Окс. прм.

Ц18хр желтое

-

Ш-К 1/2"

Хим. Окс. прм.

Ц18хр желтое

-

Ш-R 1/4

Хим. Окс. прм.

Ц18хр желтое

-

Шц-С1/2

Хим. Окс. прм.

Ц18хр желтое

-

Шц-С1/4

Хим. Окс. прм.

Ц18хр желтое

-

Н-К 1/8"

Хим. Окс. прм.

-

Ц15хр

Н-К 1/4"

Хим. Окс. прм.

-

Ц15хр

H-R 1/4

Хим. Окс. прм.

-

Ц15хр

Н-К 1/2"

Хим. Окс. прм.

-

Ц15хр

H-R 1/2

Хим. Окс. прм.

-

Ц15хр

HII-KI/2"-KI/4",

Хим. Окс. прм.

-

Ц15хр

Ш-К3/4"-К1/4"

Хим. Окс. прм.

-

Ц15хр

Ш-К3/4"-К1/2"

Хим. Окс. прм.

-

Ц15хр

1.3.5. Удельная материалоемкость деталей не более 0,00119 кг/кгс/см2.

За определяющий параметр принято условное давление.

1.3.6. Средний срок службы - 10 лет.

1.4. Комплектность

1.4.1. В комплект поставки входят:

1) штуцер или ниппель;

2) этикетка - одна на упаковку.

1.4.2. При поставке изделий на экспорт в комплект поставки дополнительно входит товаросопроводительная документация в количестве, указанном в заказ-наряде, в соответствии о "Положением о порядке составления, оформления и рассылки технической и товаросопроводительной документации на товары, поставляемые для экспорта" от 29.12.1979г. Минвнешторга 567.

1.5. Маркировка

1.5.1. Маркировка при внутрисоюзной поставке должна содержать:

1) товарный знак завода-изготовителя;

2) наименование, тип и вид климатического исполнения;

3) условное давление "Ру 160";

4) год и месяц выпуска;

5) обозначение настоящих технических условий.

Перечисленные данные должны быть приведены в этикетке. На изделии методом накатывания должны маркироваться размер резьбы и условное давление. Место нанесения маркировки должно быть указано на чертеже.

1.5.2. Маркировка деталей при поставке на экспорт должна

содержать:

1) наименование изделия;

2) тип и вид климатического исполнения;

3) условное давление "Ру 160";

4) год и месяц выпуска;

5) надпись "Сделано в СССР".

Перечисленные данные маркировки должны быть приведены в этикетке. Размер резьбы и условное давление должны быть нанесены на изделие методом накатывания. Место нанесения маркировки должно быть указано на чертеже.

1.5.3. Транспортная маркировка груза должна содержать основные, дополнительные и информационные надписи по ГOСТ 14192-77 (раздел I.). Маркировать на одной из боковых сторон ящика окраской по трафарету. Маркировать манипуляционный знак "Боится сырости" ГОСТ 14192-77.

1.5.4. Транспортная маркировка груза при отправке деталей на экспорт должна производиться по ГОСТ 14192-77 (раздел 5.) ив соответствии с заказ-нарядом.

1.6. Упаковка

1.6.1. Упаковка деталей при внутрисоюзной поставке должна производиться в ящик типа П-I по ГОСТ 2991-76 или в ящик типа VI по ГОСТ 5959-80.

1.6.2. Категория упаковки КV-0 ГОСТ 23170-78.

1.6.3. В один ящик должны быть упакованы детали одного наименования и типоразмера.

Упаковка должна быть плотной, не допускающей перемещения деталей внутри тары при транспортировании.

1.6.4 Масса упаковочного ящика с деталями не должна превышать 50 кг.

1.6.5. В каждый ящик при внутрисоюзной поставке должна быть вложена со стороны крышки этикетка с подписью представителя отдела технического контроля завода-изготовителя, а снаружи ящика должен быть прикреплен упаковочный лист.

1.6.6. Упаковка деталей при поставке на экспорт должна производиться в ящик типа Ш-I ГОСТ 2991-85 или в ящик типа I по ГОСТ 5959-80 и ГОСТ 24634-81. Категория упаковки КV-I ГОСТ 23170-78.

1.6.7. В каждый ящик, при поставке изделий на экспорт, в специальный карман, расположенный снаружи ящика, должен быть вложен упаковочный лист, а в ящик со стороны крышки - этикетка и товаросопроводительная документация, указанная в заказ-наряде, упакованные согласно ГОСТ 23170-78 (раздел 4.).

1.6.8. Временная противокоррозионная защита при поставке деталей на экспорт должна соответствовать группе I-I, варианту защиты В3-4 (пушечная смазка 3Т5/5-5 по ГОСТ 19537-83), варианту внутренней упаковки ВУ-4 ГОСТ 9.014-78.

При внутрисоюзной поставке - вариант защиты В3-0, вариант упаковки ВУ-0 ГОСТ 9.014-78.

Расконсервация деталей должна производиться по ГОСТ 9.014-78.

1.6.9. Гарантийный срок хранения деталей - три года с момента изготовления.

1.7. При отправлении деталей в районы Крайнего Севера и труднодоступные районы, упаковка должна соответствовать ГОСТ 15846-79 (группа продукции 59).

ПРИЛОЖЕНИЕ 1

Штуцер приварной Ш

Тип

d

Размеры, мм

Масса, не более кг

D

D1

L

l

Ш-К1/8"

К1/8" ГОСТ 6111-52

11

5

50

7

0,030

Ш-К1/4"

К1/4" ГОСТ 6111-52

14,0

6

60

9,5

0,066

Ш-R1/4

R1/4 ГОСТ 61211-81

9,7

Ш-К1/2"

К1/2" ГОСТ 6111-52

22

10

80

13,5

0,190

Ш-R1/2

R1/2 ГОСТ 6211-81

13,2

ПРИЛОЖЕНИЕ 3

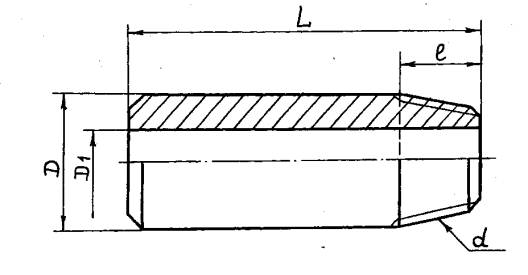

Ниппель Н

Тип

d

Размеры, мм

Масса, не более кг

D

D1

L

l

Ш-К1/8"

К1/8" ГОСТ 6111-52

11

5

50

7

0,030

Ш-К1/4"

К1/4" ГОСТ 6111-52

14,0

6

60

9,5

0,066

Ш-R1/4

R1/4 ГОСТ 61211-81

9,7

Ш-К1/2"

К1/2" ГОСТ 6111-52

22

10

80

13,5

0,190

Ш-R1/2

R1/2 ГОСТ 6211-81

13,2

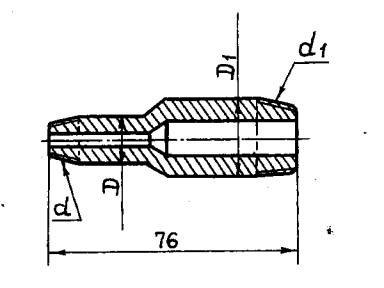

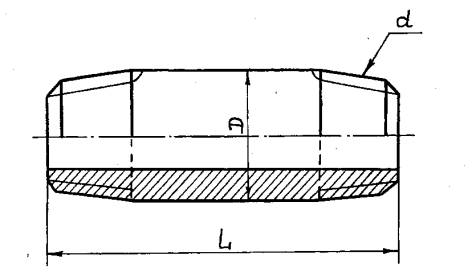

ПРИЛОЖЕНИЕ 4

Ниппель НП

Тип

d

d1

D, мм

D1, мм

Масса, не более кг

ГОСТ 6111-52

НП-К1/2"-К1/4"

К1/4"

К1/4"

14

22

0,125

НП-К3/4"-К1/4"

К3/4"

27

0,180

НП-К3/4"-К1/2"

К1/2"

22

0,190

ПРИЛОЖЕНИЕ 5

ПЕРЕЧЕНЬ документов, использованных в настоящих технических условиях

ГОСТ 9.014-78

ЕСЗКСС. Временная противокоррозионная защита изделий. Общие технические требования.

ГОСТ 9.301-86

ЕСЗКС. Покрытия металлические и неметаллические неорганические. Технические требования.

ГОСТ 9.302-79

ЕСЗКС. Покрытия металлические и неметаллические неорганические. Правила приемки и методы контроля.

ГОСТ 2789-73

Шероховатость поверхности, параметры и характеристики.

ГОСТ 2991-85

Ящики дощатые неразборные для грузов весом до 500 кг. Общие технические условия.

ГОСТ 5959-80

Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия.

ГОСТ 6111-52

Резьба коническая дюймовая с углом профиля 60°.

ГОСТ 6211-81

Основные нормы взаимозаменяемости. Резьба трубная коническая.

ГОСТ 6357-81

Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

ГОСТ 9378-75

Образцы шероховатости поверхности (сравнения). Технические требования.

ГОСТ 23170-78

Упаковка для изделий машиностроения. Общие требования



ГОСТ 23676-79

Весы для статического взвешивания. Пределы взвешивания. Метрологические параметры.

ГОСТ 14192-77

Маркировка грузов.

ГОСТ 15150-69

Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 16093-81

Основные нормы взаимозаменяемости. Резьба метрическая. Допуски, посадки с зазором.

ГОСТ 19537-83

Смазка пушечная. Технические условия

ГОСТ 15846-79

Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение.

ГОСТ 24634-81

Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия.

ГОСТ 24705-81

Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

МСН 160-67

ММСС СССР

Инструкция по проведении гидравлических и пневматических испытаний трубных проводок.

СНиП III-34-74

Строительные нормы и правила. Правила производства и приемки работ. Система автоматизации. (Москва, 1979 г.)



Положение о порядке составления, оформления и рассылки технической и товаросопроводительной документации на товары, поставляемые для экспорта (Утверждено Минвнешторгом СССР 29.12.79 г. № 567).



Условия поставки товаров для экспорта (Утверждены постановлением СМ СССР от 14.01.60 г. № 32 в редакции постановления СМ ССР от 17.09.80 г. № 804).
