ПРЕДИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ ДЛЯ ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ

Труба теплоизолированная

Теплоизолированная труба с заглушкой изоляции металлической (зим)

Теплоизолированная труба с заглушкой изоляции металлической и кабелем вывода

Теплоизолированная труба с усиленной оболочкой

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ

ОТВОД СТАНДАРТНЫЙ С ЗАГЛУШКОЙ ИЗОЛЯЦИИ МЕТАЛЛИЧЕСКОЙ

Теплоизолированный Z-образный элемент

Тройник теплоизолированный

Тройник с шаровым краном воздушника

Теплоизолированное тройниковое ответвление

Изолированные тройниковые ответвления с переходами

Элемент неподвижной опоры

Теплоизолированный переход

Теплоизолированный шаровой кран Балломакс

Кран шаровый с воздушником

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой изоляции

Элемент трубопровода с кабелем вывода

Наземный ковер системы ОДК

ПРЕДИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ В ОЦИНКОВАННОЙ ОБОЛОЧКЕ

Труба теплоизолированная с металлической заглушкой изоляции

Труба теплоизолированная с металлической заглушкой изоляции

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ С МЕТАЛЛИЧЕСКОЙ ЗАГЛУШКОЙ ИЗОЛЯЦИИ

Тройник теплоизолированный

Тройник теплоизолированный с металлической заглушкой изоляции

Тройник теплоизолированный с металлической заглушкой изоляции

Теплоизолированный тройник параллельный

Элемент неподвижной опоры

ООО «ВАДИС-центр» - организация с высоким научно-техническим и технологическим потенциалом организовано в 1997 году и специализируется на производстве теплогидроизолированных труб и фасонных изделий в пенополиуретановой (ППУ) изоляции с защитным покрытием из полиэтиленовых труб-оболочек или оболочек из оцинкованной стали для бесканальной или надземной прокладки теплотрасс и трубопроводов горячего и холодного водоснабжения. Современное отечественное оборудование, прогрессивные технологии и материалы, многолетний опыт работы в сфере тепловой и низкотемпературной изоляции оборудования и трубопроводов позволяют ООО «ВАДИС-центр» производить продукцию, отвечающую самым строгим требованиям по надежности, долговечности, экологической безопасности.

Трубы и фасонные изделия, выпускаемые ООО «ВАДИС-центр», соответствуют требованиям ГОСТ 30732-2001 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке», СТ 4937-001-18929664-04 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана со стальным защитным покрытием», ТУ 5768-001-45127991-99 «Трубы стальные с теплоизоляцией из пенополиуретана и защитным покрытием», ТУ 5768-001-45127991-00 «Изделия фасонные с теплоизоляцией из пенополиуретана и защитным покрытием» и сертифицированы государственными органами Российской Федерации. К настоящему времени продукция ООО «ВАДИС-центр» нашла применение от Юга РФ до Крайнего Севера (п/о Ямал), от Калининградской обл. до Восточной Сибири и не имеет рекламаций.

Теплогидроизолированные в заводских условиях трубы и фасонные детали представляют собой трехслойную монолитную конструкцию, в которой внутренняя труба воспринимает давление теплоносителя, полиэтиленовая труба или стальная оцинкованная труба-оболочка выполняет функции гидрозащиты и защиты от механических воздействий, теплоизоляционный слой из ППУ, являющегося наиболее эффективным теплоизоляционным материалом, располагается в кольцевой полости между внутренней трубой и защитной оболочкой. Для сварки стальных труб на трассе все элементы имеют неизолированные концы длиной 150 или 210 мм. Кроме того, поставляемые элементы трубопроводов оснащаются проводниками системы оперативного дистанционного контроля (СОДК) за влажностными состоянием теплоизоляции, которые прокладываются внутри слоя ППУ.

Основная сфера деятельности ООО «ВАДИС-центр» состоит в обеспечении строительных организаций теплогидроизолированными ППУ трубами, фасонными деталями, приборами системы ОДК, теплогидроизолированной запорной арматурой и другими комплектующими деталями, обеспечивающими полный комплект элементов для прокладки трасс диаметром от 25 до 530 мм.

При производстве осуществляется технический и нормативный контроль на всех стадиях технологического процесса, а все сварные швы стальных труб и фасонных деталей и изделий проверяются методом ультразвуковой дефектоскопии.

Номенклатура труб и фасонных деталей, выпускаемых ООО «ВАДИС-центр» составляет полный комплект, достаточный для строительства теплопроводов диаметром от 25 до 530 мм и включает в себя:

теплогидроизолированные ППУ трубы в ПЭ или оцинкованной оболочке;

теплогидроизолированные отводы с углами от 15 до 90°;

Z-образные элементы;

теплогидроизолированные переходы;

равнопроходные и разнопроходные тройники;

тройниковые ответвления;

элементы неподвижных опор;

теплогидроизолированные тройники с воздушниками и спускниками;

теплогидроизолированную арматуру;

заглушки теплоизоляции.

Качество нашей продукции, обеспечение выполнения заказов в договорные сроки, обеспечение доставки по адресу Заказчика, одинаковое внимание как к большим по

объему, так и малым заказам - гарантия успешного и выгодного сотрудничества с ООО «ВАДИС-центр».

По согласованию с Заказчиками монтажники ООО «ВАДИС-центр» выполнят:

монтаж трубопроводов как бесканальной, так и наземной прокладки;

работы по изоляции стыков смонтированных трубопроводов;

монтаж системы ОДК.

Производственные мощности ООО «ВАДИС-центр» оснащены современным оборудованием и расположены в г. Железнодорожном Московской области.

ПРЕДИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ ДЛЯ ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ

(бесканальная прокладка)

Труба теплоизолированная

1 - центрирующая опора, 2 - изоляция из пенополиуретана; 3 - труба-оболочка из полиэтилена; 4 - стальная труба; 5 - проводники системы ОДК (показаны условно).

Диаметр стальной трубы, мм

Диаметр ПЭ оболочки (наружи.), мм

Толщина ПЭ оболочки, мм

Толщина слоя ППУ, мм

L, мм

тип 1

тип 2

тип 1

тип 2

тип 1

тип 2

25×2,8*

90

-

2,7

-

29,8

-

150

32×2,8*

110

-

2,7

-

36,3

-

150

45×3,0*

110

125

2,7

3,0

29,8

37,0

150

57×3,5

125

140

3,0

3,0

31,0

38,5

150

76×3,5

140

160

3,0

3,0

29,0

39,0

150

89×3,5

160

180

3,0

3,0

32,5

42,5

150

108×4,0

180

200

3,0

3,2

33,0

42,8

150

133×4,0

225

250

3,5

3,9

42,5

54,6

150

159×5,0

250

280

3,9

4,4

41,6

56,1

150

219×6,0

315

355

4,9

5,6

43,1

62,4

150

273×6,0

400

450

6,3

7,0

57,2

81,5

210

325×7,0

450

500

7,0

7,8

55,5

79,7

210

426×7,0

560

-

7,8

-

59,2

-

210

530×7,0

710

-

11,1

-

78,9

-

210

Примечания:

1. Толщина стенки стальной трубы уточняется при заказе.

2. * - выпускаются по ТУ 5768-001-45127991-99.

3. Пример условного обозначения: Труба ст. 57×3,5-1-ППУ-ПЭ ГОСТ 30732-2001.

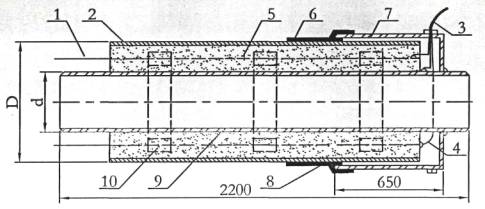

Теплоизолированная труба с заглушкой изоляции металлической (зим)

Примечания:

1. Проводники системы ОДК под металлической заглушкой изоляции закольцованы.

2. Размер неизолированной части трубы «L»: 150 мм для диаметров до 219 мм включительно; 210 мм - для диаметров 273-530 мм.

3. Пример условного обозначения: Труба ст. 57×3,5-1-ППУ-ПЭ-ЗИМ650.

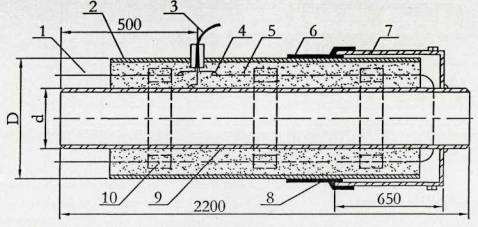

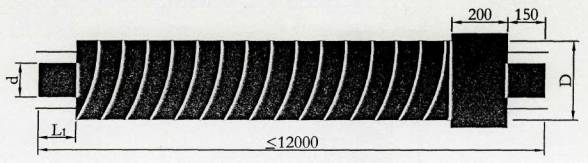

Теплоизолированная труба с заглушкой изоляции металлической и кабелем вывода

Примечания:

1. Кабель трехжильный 3×1,5 мм2, длиной 200 мм.

(Комплект удлинения трехжильного кабель-вывода поставляется отдельно)

2. Пример условного обозначения: Труба ст. 57×3,5-1-ППУ-ПЭ-ЗИМ650-КВ.

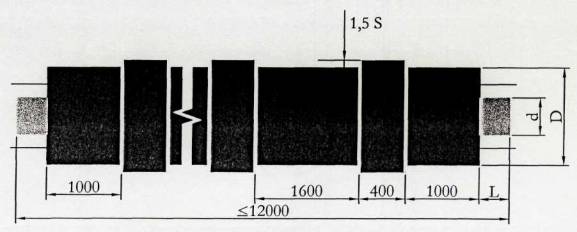

Теплоизолированная труба с усиленной оболочкой

Диаметр стальной трубы, мм

Диаметр ПЭ оболочки (наружн.), мм

Толщина ПЭ оболочки, мм

Толщина слоя ППУ, мм

L, мм

тип 1

тип 2

тип 1

тип 2

тип 1

тип 2

25×2,8*

90

-

2,7

-

29,8

-

150

32×2,8*

110

-

2,7

-

36,3

-

150

45×3,0*

110

125

2,7

3,0

29,8

37,0

150

57×3,5

125

140

3,0

3,0

31,0

38,5

150

76×3,5

140

160

3,0

3,0

29,0

39,0

150

89×3,5

160

180

3,0

3,0

32,5

42,5

150

108×4,0

180

200

3,0

3,2

33,0

42,8

150

133×4,0

225

250

3,5

3,9

42,5

54,6

150

159×5,0

250

280

3,9

4,4

41,6

56,1

150

219×6,0

315

355

4,9

5,6

43,1

62,4

150

273×6,0

400

450

6,3

7,0

57,2

81,5

210

325×7,0

450

500

7,0

7,8

55,5

79,7

210

426×7,0

560

-

7,8

-

59,2

-

210

530×7,0

710

-

11,1

-

78,9

-

210

Примечания:

1. Толщина стенки стальной трубы уточняется при заказе.

2. * - выпускаются по ТУ 5768-001-45127991-99.

3. Пример условного обозначения: Труба ст. 57×3,5-1-ППУ-ПЭ усил. ГОСТ 30732-2001.

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ

1 - патрубок стальной; 2 - полиэтиленовая оболочка; 3 - изоляция из пенополиуретана; 4 - электроизоляционная трубка; 5 - центрирующая опора; 6 - проводники системы ОДК; 7 - стальной отвод.

d, мм

D, мм

Угол α

тип 1

тип 2

90°

60°

45°

30°

L, мм

L, мм

L, мм

L, мм

25×2,8

90

-

1000

1000

1000

1000

32×2,8

110

-

45×3,0

110

125

57×3,5

125

140

76×3,5

140

160

89×3,5

160

180

108×4,0

180

200

133×4,0

225

-

159×5,0

250

-

219×6,0

315

-

273×6,0

400

-

325×7,0

450

-

1050

860

786

720

426×7,0

560

-

1100

889

807

734

530×7,0

710

-

1200

946

848

761

Примечания:

1. По отдельным заказам изготавливаются отводы с другими углами.

2. Толщина стенки отвода и патрубков уточняется при заказе.

3. Пример условного обозначения: Отвод ст. 57×3,5-90°-1-ППУ-ПЭ ГОСТ 30732-2001.

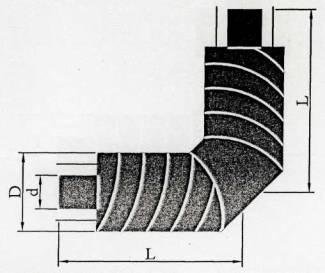

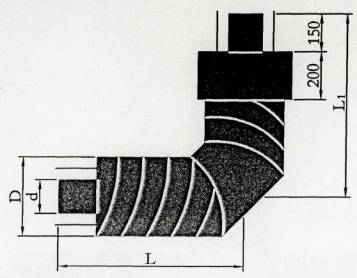

ОТВОД СТАНДАРТНЫЙ С ЗАГЛУШКОЙ ИЗОЛЯЦИИ МЕТАЛЛИЧЕСКОЙ

Примечания:

1. На отвод устанавливаются ЗИМ длиной 200 мм.

2. Провода системы ОДК под металлической заглушкой закольцованы.

3. Для отводов 90° «L1» больше «L» на 200 мм.

4. По заказу изготавливаются отводы с укороченными или удлиненными плечами «L» и «L1».

5. Пример условного обозначения: Отвод ст. 57×3,5-90°-1-ППУ-ПЭ-ЗИМ200

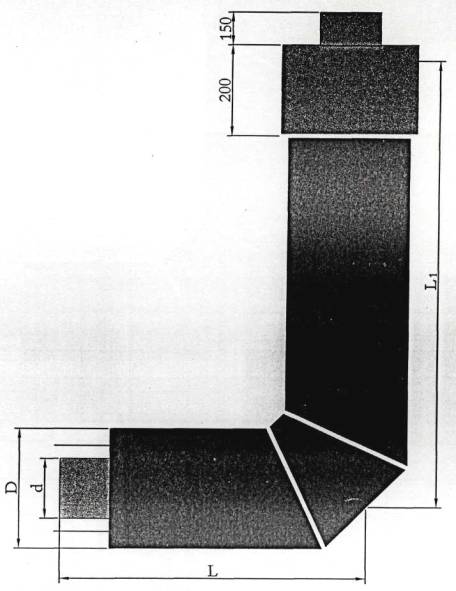

Теплоизолированный Z-образный элемент

d, мм

L, мм

L1, мм

57

1000

2000

76

1000

2000

89

1000

2000

108

1000

2000

133

1000

2000

159

1000

2000

219

1000

2000

273

1000

2000

325

1050

2100

426

1100

2200

530

1200

2400

Примечания:

1. По заказу Z-образные элементы могут изготавливаться с меньшим «L1».

2. Пример условного обозначения: Z-образный элемент ст. 89-1-ППУ-ПЭ ГОСТ 30732-2001.

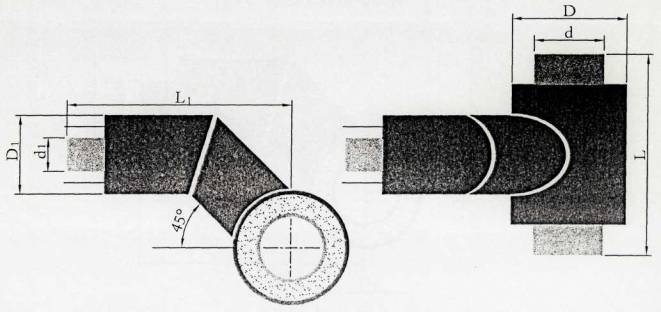

Тройник теплоизолированный

1 - стальная труба, 2 - оболочка из полиэтилена; 3 - изоляция из пенополиуретана; 4 - центрирующая опора; 5 - проводники-индикаторы системы ОДК (показаны условно).



d1

32

45

57

76

89

108

133

159

219

273

325

426

530

d



57

×

×

×





















76

×

×

×

×



















89



×

×

×

×

















108





×

×

×

×















133





×

×

×

×

×













159





×

×

×

×

×

×











219





×

×

×

×

×

×

×









273





×

×

×

×

×

×

×

×







325





×

×

×

×

×

×

×

×

×





426











×

×

×

×

×

×

×



530











×

×

×

×

×

×

×

×

Примечания:

1. Пример условного обозначения: Тройник ст. 76-76-1-ППУ-ПЭ ГОСТ 30732-2001.

2. Размер неизолированной части: 150 мм для диаметров 32-219 мм, 210 мм - для диаметров 273-530 мм.

3. По заказу на тройники устанавливаются ЗИМ с L = 200 мм.

4. Провода системы ОДК под ЗИМ закольцованы.

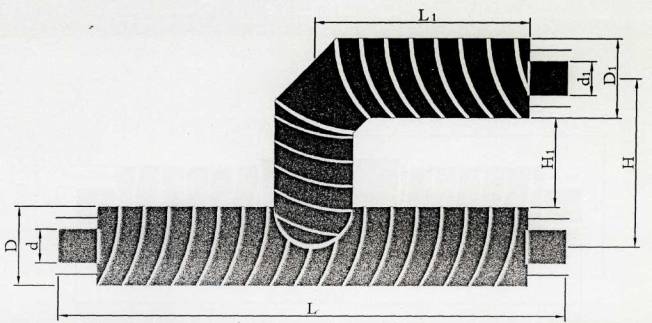

Тройник с шаровым краном воздушника

1 - проводники-индикаторы системы ОДК, 2 - центрирующая опора; 3 - стальная труба; 4 - оболочка из полиэтилена; 5 - электроизоляционная трубка; 6 - изоляция из пенополиуретана; 7 - термоусаживаемая заглушка изоляции.

d, мм

d1, мм

Н, мм

45

32

370

57

32

375

76

32

380

89

32

390

108

32

400

133

32

425



d, мм

d1, мм

Н, мм

159

32

425

219

32

455

273

32

480

325

32

510

426

32

560

530

57

610

Примечания:

1. Пример условного обозначения:

Тройник с воздушником ст. 108-32-1-ППУ-ПЭ ГОСТ 30732-2001.

Теплоизолированное тройниковое ответвление



d1

57

76

89

108

133

159

219

273

325

426

530

d



57

L

1160





















L1

730





















76

L

1160

1180



















L1

760

770



















89

L

1160

1180

1200

















L1

790

800

810

















108

L

1160

1180

1200

1220















L1

810

820

830

850















133

L

1160

1180

1200

1220

1245













L1

850

860

870

880

900













159

L

1160

1180

1200

1220

1245

1270











L1

880

900

910

920

930

950











219

L

1160

1180

1200

1220

1245

1270

1335









L1

980

990

1000

1010

1030

1040

1070









273

L

1160

1180

1200

1220

1245

1270

1335

1520







L1

1100

1110

1120

1130

1150

1160

1190

1220







325

L

1160

1180

1200

1220

1245

1270

1335

1520

1570





L1

1170

1180

1190

1200

1220

1230

1260

1290

1320





426

L

1160

1180

1200

1220

1245

1270

1335

1520

1570

1680



L1

1320

1330

1340

1360

1370

1390

1420

1450

1480

1540



530

L



1180

1200

1220

1245

1270

1335

1520

1570

1680

1830

L1



1550

1560

1570

1580

1600

1630

1660

1690

1750

1710

Примечания:

1. По заказу изготавливаются тройниковые ответвления с d = 32, 40, 45 мм.

2. Пример условного обозначения:

Тройниковое ответвление ст. 159-108-1-ППУ-ПЭ ГОСТ 30732-2001.

Изолированные тройниковые ответвления с переходами

Примечания:

1. Пример условного обозначения:

Тройниковое ответвление с переходом ТРОП ст. d(d2)(d1-1(2)-ППУ-ПЭ ГОСТ 30732-2001

2. По заказу изготавливаются тройниковые ответвления с переходом на 2-3 диаметра.

Элемент неподвижной опоры

1 -стальная труба, 2 - труба-оболочка из полиэтилена; 3 - термоусаживаемая лента; 4 - неподвижная опора; 5 - изоляция из пенополиуретана; 6 - центрирующая опора; 7 - проводники-индикаторы системы ОДК (показаны условно).

dст., мм

Н, мм

S, мм

Р* max мм

32

255

15,0

3,6

45

255

15,0

5,0

57

255

15,0

7,5

76

275

15,0

7,5

89

295

15,0

12,5

108

315

20,0

20,5

133

340

20,0

26,5

159

400

25,0

36,0

219

460

25,0

50,0

273

550

30,0

75,0

325

650

40,0

90,0

426

750

40,0

120,0

530

900

50,0

150,0

Р* - максимальная нагрузка на элемент опоры

Примечания:

1. Изготовление элементов неподвижных опор при диаметрах стальных труб менее 57 мм осуществляется по заказам.

2. Пример условного обозначения:

Неподвижная опора ст. 76-275×15-1-ППУ-ПЭ ГОСТ 30732-2001

Теплоизолированный переход

1 - стальная труба, 2 - электроизоляционная трубка; 3 - труба-оболочка из полиэтилена; 4 - изоляция из пенополиуретана; 5 - центрирующая опора; 6 - проводники-индикаторы системы ОДК (показаны условно).



d1

32

45

57

76

89

108

133

159

219

273

325

426

d



45

×























57

×

×





















76

×

×

×



















89

×

×

×

×

















108



×

×

×

×















133





×

×

×

×













159





×

×

×

×

×











219





×

×

×

×

×

×









273











×

×

×

×







325













×

×

×

×





426















×

×

×

×



530



















×

×

×

Примечания:

1. Пример условного обозначения: Переход ст. 89-76-1-ППУ-ПЭ ГОСТ 30732-2001.

Теплоизолированный шаровой кран Балломакс

d, мм

D, мм

dl, мм

Do, мм

Нст., мм

L, мм

тип 1

тип 2

32

125

-

57

140

410

1500

45

125

-

57

140

423

1500

57

125

140

57

180

430

1500

76

140

160

57

200

434

1500

89

160

180

57

225

444

1500

108

180

200

76

250

509

1500

133

225

-

76

315

548

1500

159

250

-

89

315

569

2000

219

315

-

89

400

562

2000

273

400

-

89

450

613

2000

325

450

-

108

560

664

2000

426

560

-

159

710

915

2400

530

710

-

159

900

1067

2800

Примечания:

1. Шаровые краны «Балломакс» фирмы BROEN (Дания) серии 62 DN 20-50.

2. По согласованию с заказчиком изолируются шаровые краны других типоразмеров.

Кран шаровый с воздушником

d, мм

D, мм

d1, мм

Do, мм

L, мм

11? мм

Нст., мм

тип 1

тип 2

32

125

-

25

140

1900

370

410

45

125

-

32

140

1900

370

423

57

125

140

32

180

1900

370

430

76

140

160

32

200

1900

400

434

89

160

180

32

225

1900

405

444

108

180

200

32

250

1900

415

509

133

225

-

32

315

2000

415

548

159

250

-

32

315

2100

415

569

219

315

-

32

400

2200

415

562

273

400

-

32

450

2500

535

613

325

450

-

32

560

2600

575

664

426

560

-

32

710

2800

650

915

530

710

-

50

900

2900

715

1067

Примечания:

1. Шаровые краны и воздушники «Балломакс» фирмы BROEN.

2. По согласованию с заказчиком изолируются шаровые краны и воздушники других типоразмеров.

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой изоляции

I. Кабель-вывод ГОСТ 30732-2001

II. Кабель-вывод из металлической заглушки изоляции

1 - проводники-индикаторы системы ОДК; 2 - оболочка из полиэтилена; 3 - кабель-вывод; 4 - соединительная муфта; 5 - изоляция из пенополиуретана; 6 - термоусаживаемая лента; 7 - металлическая заглушка изоляции; 8 - герметик; 9 - стальная труба; 10 - центрирующая опора.

Примечания:

1. d - наружный диаметр трубы, D - наружный диаметр полиэтиленовой оболочки.

2. Кабель трехжильный 3×1,5 мм2 длиной 200 мм. Комплект удлинения кабеля поставляется отдельно.

3. По заказу кабель выводится из торца ЗИМ.

Элемент трубопровода с кабелем вывода

1 - проводники-индикаторы системы ОДК; 2 - центрирующая опора; 3 - оболочка из полиэтилена; 4 - стальная труба; 5 - изоляция из ППУ; 6 - кабель-вывод.

Примечание:

Кабель пятижильный 5×1,5 мм длиной 200 мм.

Комплект удлинения кабеля поставляется отдельно.

Наземный ковер системы ОДК

1. СЕРТИФИКАТ ОБЯЗЫВАЕТ ЕГО ВЛАДЕЛЬЦА:

- обеспечить соответствие объекта сертификации требованиям документов, на соответствие которым он был сертифицирован и маркировать его знаком соответствия в установленном порядке;

- создавать условия для проведения органом по сертификации инспекционного контроля по правилам, принятым в Системе «МЭТ-Сертификация»;

- применять знак соответствия по правилам, установленным в Системе «МЭТ-Сертификация»;

- приостанавливать (прекращать) применение знака соответствия в случае приостановке (аннулировании) действия сертификата;

- своевременно извещать Орган по сертификации, выдавший сертификат, о произошедших у владельца сертификата изменениях.

2. СЕРТИФИКАТ БЕЗ ПОДТВЕРЖДЕНИЯ ПРОВЕДЕНИЯ ПЛАНОВЫХ ИНСПЕКЦИОННЫХ ПРОВЕРОК СЧИТАЕТСЯ HE ДЕЙСТВИТЕЛЬНЫМ.

Подтверждение проведения плановых инспекционных проверок

Номер инспекционной проверки

1

2

3

4

5

Дата плановой проверки











Подпись руководителя органа по сертификации











Место печати РОС «МЭТ-Сертификация»

М.П.

М.П.

М.П.

М.П.

М.П.

ПРЕДИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ В ОЦИНКОВАННОЙ ОБОЛОЧКЕ

(прокладка надземная, в каналах, в подвалах зданий)

Труба теплоизолированная с металлической заглушкой изоляции

Диаметр стальной трубы, d мм

Диаметр оцинкованной оболочки, D, мм

Толщина оцинкованной оболочки, мм

Толщина слоя ППУ, мм

L1, мм

25×2,8*

90

0,55

32,0

150

32×2,8*

110

0,55

38,5

150

45×3,0*

125

0,55

39,5

150

57×3,5

140

0,55

40,9

150

76×3,5

160

0,55

41,4

150

89×3,5

180

0,60

44,9

150

108×4,0

200

0,60

45,4

150

133×4,0

225

0,60

45,4

150

159×5,0

250

0,70

44,8

150

219×6,0

315

0,70

47,3

150

273×6,0

400

0,80

62,7

210

325×7,0

450

0,80

61,7

210

426×7,0

560

1,00

66,2

210

530×7,0

710

1,00

89,0

210

Примечания:

1. Толщина стенки стальной трубы согласовывается при заказе.

2. * - выпускаются по ТУ 5768-001-45127991-99.

3. Пример условного обозначения: Труба ст. 57×3,5-ППУ-Оц-ЗИМ200.

4. Проводники системы ОДК под ЗИМ закольцованы.

5. По согласованию с Заказчиком из ЗИМ выводится кабель-вывод.

6. Кабель трехжильный, длиной 200 мм.

(Комплект удлинения 3х жильного кабель-вывода поставляется отдельно).

Труба теплоизолированная с металлической заглушкой изоляции

Диаметр стальной трубы, d мм

Диаметр оцинкованной оболочки, D, мм

Толщина оцинкованной оболочки, мм

Толщина слоя ППУ,мм

L1, мм

25×2,8*

90

0,55

32,0

150

32×2,8*

110

0,55

38,5

150

45×3,0*

125

0,55

39,5

150

57×3,5

140

0,55

40,9

150

76×3,5

160

0,55

41,4

150

89×3,5

180

0,60

44,9

150

108×4,0

200

0,60

45,4

150

133×4,0

225

0,60

45,4

150

159×5,0

250

0,70

44,8

150

219×6,0

315

0,70

47,3

150

273×6,0

400

0,80

62,7

210

325×7,0

450

0,80

61,7

210

426×7,0

560

1,00

66,2

210

530×7,0

710

1,00

89,0

210

Примечания:

1. Толщина стенки стальной трубы согласовывается при заказе.

2. * - выпускаются по ТУ 5768-001-45127991-99.

3. Пример условного обозначения: Труба ст. 57×3,5-ППУ-Оц-ЗИМ200.

4. Проводники системы ОДК под ЗИМ закольцованы.

5. По согласованию с Заказчиком из ЗИМ выводится кабель-вывод.

6. Кабель трехжильный, длиной 200 мм.

(Комплект удлинения 3х жильного кабель-вывода поставляется отдельно).

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ

d, мм

D, мм

Угол α

90°

60°

45°

30°

L, мм

L, мм

L, мм

L, мм

25

90

1000

1000

1000

1000

32

110

45

125

57

140

76

160

89

180

108

200

133

225

159

250

219

315

273

400

325

450

1050

860

786

720

426

560

1100

889

807

734

530

710

1200

946

848

761

Примечания:

1. По отдельным заказам изготавливаются отводы с другими углами.

2. Толщина стенки отвода и патрубков уточняется при заказе.

3. Пример условного обозначения: Отвод ст. 57×3,5-90°-ППУ-Оц.

4. По заказу изготавливаются отводы с укороченными или удлиненными плечами.

ОТВОД ТЕПЛОИЗОЛИРОВАННЫЙ С МЕТАЛЛИЧЕСКОЙ ЗАГЛУШКОЙ ИЗОЛЯЦИИ

d, мм

D, мм

Угол α = 90°

L, мм

L1, мм

25

90

1000

1200

32

110

45

125

57

140

76

160

89

180

108

200

133

225

159

250

219

315

273

400

325

450

1050

1250

426

560

1100

1300

530

710

1200

1400

Примечания:

1. Толщина стенки отвода и патрубков уточняется при заказе.

2. Пример условного обозначения: Отвод ст. 57×3,5-90°-ППУ-Оц.

3. Проводники системы ОДК под ЗИМ закольцованы.

4. По согласованию с Заказчиком из ЗИМ выводится кабель-вывод.

5. Кабель трехжильный, длиной 200 мм.

(Комплект удлинения 3х жильного кабель-вывода поставляется отдельно).

Тройник теплоизолированный



d1

32

45

57

76

89

108

133

159

219

273

325

426

530

d



45

×

×























57

×

×

×





















76

×

×

×

×



















89



×

×

×

×

















108





×

×

×

×















133





×

×

×

×

×













159





×

×

×

×

×

×











219





×

×

×

×

×

×

×









273





×

×

×

×

×

×

×

×







325





×

×

×

×

×

×

×

×

×





426











×

×

×

×

×

×

×



530











×

×

×

×

×

×

×

×

Примечания:

1. Пример условного обозначения: Тройник ст. 76-76-ППУ-Оц.

2. Размер неизолированной части (L1): 150 мм для диаметров 32-219 мм, 210 мм - для диаметров 273-530 мм.

3. По заказу на тройники устанавливаются ЗИМ с L = 200 мм.

4. Провода системы ОДК под ЗИМ закольцованы.

Тройник теплоизолированный с металлической заглушкой изоляции

Примечания:

1. Размер неизолированной части (L1): 150 мм для диаметров 32-219 мм, 210 мм - для диаметров 273-530 мм.

2. Пример условного обозначения: Тройник ст. 76-76-ППУ-Оц-ЗИМ200.

3. Провода системы ОДК под ЗИМ закольцованы.

Тройник теплоизолированный с металлической заглушкой изоляции

Примечания:

1. Кабель трехжильный, длиной 200 мм.

(Комплект удлинения 3х жильного кабель-вывода поставляется отдельно).

2. Пример условного обозначения: Тройник ст. 76-76-ППУ-Оц-ЗИМ200-КВ.

Теплоизолированный тройник параллельный

d, мм

57

76

76

89

89

89

108

108

108

108

133

133

133

133

133

159

d1

57

57

76

57

76

89

57

76

89

108

57

76

89

108

133

57

Н

290

300

310

310

320

330

320

330

340

350

333

343

353

363

375

345

H1

150

150

150

150

150

150

150

150

150

150

150

150

150

150

150

150

L

1000

1000

1000

1000

1000

1000

1500

1500

1500

1500

1500

1500

1500

1500

1500

1500

L1

425

425

400

425

400

380

675

650

630

600

675

650

630

600

560

675



d, мм

159

159

159

159

159

219

219

219

219

219

219

219

273

273

273

273

d1

76

89

108

133

159

57

76

89

108

133

159

219

57

76

89

108

Н

345

355

365

375

405

378

388

398

408

420

435

565

420

430

440

450

H1

150

150

150

150

150

150

150

150

150

150

150

150

150

150

150

150

L

1500

1500

1500

1500

1500

1500

1500

1500

1500

1500

1500

1500

2000

2000

2000

2000

L1

650

630

600

560

525

675

650

630

600

560

525

450

925

900

880

850



d, мм

273

273

273

273

325

325

325

325

325

325

325

325

325

426

426

426

d1

133

159

219

273

57

76

89

108

133

159

219

273

325

57

76

89

Н

463

475

608

650

445

455

465

475

488

500

633

675

713

500

510

520

H1

150

150

150

150

150

150

150

150

150

150

150

150

250

150

150

150

L

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

L1

810

775

700

625

925

900

880

850

810

775

700

625

550

925

900

880



d, мм

426

426

426

426

426

426

426

530

530

530

530

530

530

530

530

530

d1

108

133

159

219

273

325

426

76

89

108

133

159

219

273

325

426

Н

530

543

555

688

730

763

913

585

595

605

618

630

763

805

830

985

H1

150

150

150

150

150

250

150

150

150

150

150

150

150

150

250

250

L

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

L1

850

810

775

700

625

550

400

900

880

850

810

775

700

625

550

400

Примечания:

1. По заказу изготавливаются тройники параллельные с d = 32, 40, 45 мм.

2. Пример условного обозначения: Тройник параллельный ст. 325-219-ППУ-Оц.

Элемент неподвижной опоры

dст., мм

Dоц., мм

Н, мм

S, мм

Р* max, мм

32

110

255

15,0

3,6

45

125

255

15,0

5,0

57

140

255

15,0

7,5

76

160

275

15,0

7,5

89

180

295

15,0

12,5

108

200

315

20,0

20,5

133

225

340

20,0

26,5

159

250

400

25,0

36,0

219

315

460

25,0

50,0

273

400

550

30,0

75,0

325

450

650

40,0

90,0

426

560

750

40,0

120,0

530

710

900

50,0

150,0

Р* - максимальная нагрузка на элемент опоры

Примечания:

1. Пример условного обозначения: Неподвижная опора ст. 76-275×15-ППУ-Оц.

2. По заказу на неподвижные опоры устанавливаются ЗИМ длиной 550 мм.

3. Проводники СОДК под металлической заглушкой изоляции закольцованы.

1. СЕРТИФИКАТ ОБЯЗЫВАЕТ ЕГО ВЛАДЕЛЬЦА:

- обеспечить соответствие объекта сертификации требованиям документов, на соответствие которым он был сертифицирован и маркировать его знаком соответствия в установленном порядке;

- создавать условия для проведения органом по сертификации инспекционного контроля по правилам, принятым в Системе «МЭТ-Сертификация»;

- применять знак соответствия по правилам, установленным в Системе «МЭТ-Сертификация»;

- приостанавливать (прекращать) применение знака соответствия в случае приостановке (аннулировании) действия сертификата;

- своевременно извещать Орган по сертификации, выдавший сертификат, о произошедших у владельца сертификата изменениях.

2. СЕРТИФИКАТ БЕЗ ПОДТВЕРЖДЕНИЯ ПРОВЕДЕНИЯ ПЛАНОВЫХ ИНСПЕКЦИОННЫХ ПРОВЕРОК СЧИТАЕТСЯ НЕ ДЕЙСТВИТЕЛЬНЫМ.

Подтверждение проведения плановых инспекционных проверок

Номер инспекционной проверки

1

2

3

4

5

Дата плановой проверки Подпись руководителя органа по сертификации











Место печати РОС «МЭТ-Сертификация»

М.П.

М.П.

М.П.

М.П.

М.П.
