BВЕДЕНИЕ

Технологические схемы применения новых средств механизации земляных работ служат справочным материалом при составлении технологических карт и проектов производства земляных работ и направлены на улучшение использования поставляемых строителям землеройных машин.

Разработаны технологические схемы применения гидравлических одноковшовых экскаваторов, траншейных экскаваторов, а также рыхлителей на базе гусеничных тракторов.

Гидравлические одноковшовые экскаваторы, заменившие в строительстве экскаваторы с механическим приводом, имеют высокие удельные усилия резания, широкую номенклатуру сменного рабочего оборудования и рабочих органов, хорошие эргономические показатели. Гидропривод экскаваторов обеспечивает совмещение операций рабочего цикла, увеличивая тем самым производительность и плавное регулирование движений рабочего органа, что позволяет достичь более высокой точности при производстве земляных работ.

Серийно выпускаемые гидравлические одноковшовые универсальные экскаваторы оснащаются следующими основными видами сменного рабочего оборудования: обратной лопатой, грейферным и прямого копания.

Экскаваторы с оборудованием обратная лопата в зависимости от используемых сменных рабочих органов предназначены для рытья траншей и котлованов ниже уровня стоянки с выгрузкой грунта в отвал или в транспортные средства, для рыхления мерзлого грунта сезонного промерзания, трещиноватых скальных пород и старого дорожного полотна.

Экскаваторы с грейферным оборудованием предназначены для разработки грунта ниже уровня стоянки в местных выемках траншей и котлованов, для отрывки колодцев с выгрузкой грунта в отвал или в транспортные средства, а также для производства погрузочных работ.

Экскаваторы с оборудованием прямого копания используются с целью разработки грунта и строительных материалов на уровне или выше уровня стоянки в карьерах и котлованах с погрузкой грунта в транспортные средства, а также для погрузки материалов из штабеля в транспортные средства.

Большой объем ручных работ по зачистке дна земляных сооружений при разработке грунта одноковшовыми экскаваторами с оборудованием обратная лопата вызвал необходимость создания специальных зачистных устройств и прибора контроля глубины копания (глубиномера), позволяющих повысить точность производства земляных работ и механизировать разработку недоборов грунта. Такие устройства и глубиномер разработаны в НИИпромстрое СССР (г. Уфа). Предполагается их внедрение на экскаваторных заводах.

Значительнее увеличения объемов земляных работ на линейных объектах (траншеи различного назначения, каналы и др.) вызвали необходимость разработки и применения специальных средств механизации. Отечественной промышленностью в последние годы освоен выпуск новых траншейных экскаваторов, в связи с чем разработаны технологические схемы их применения.

Кроме того, разработаны технологические схемы применения рыхлителей на базе гусеничных промышленных тракторов класса 10-25 т.

Заложенные при разработке технологических схем исходные данные для расчета технологических параметров и технико-экономических показателей определены для некоторых машин по результатам приемочных испытаний, для некоторых - по имеющимся нормативам, а для отдельных машин определены экспертным путем.

Технологические схемы подготовлены отделом землянах работ (Б.Н. Ладыженский, А.В. Голуб, Ю.Ю. Каммерер, Н.Е. Мягкова и др.) и проектной частью (О.В. Баранов, Г.А. Величеикова, Л.А. Зуева, А.С. Полежаев и др.) ЦНИИОМПТ при участии НИИпромстроя.

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ПРИМЕНЕНИЯ ОДНОКОВШОВЫХ УНИВЕРСАЛЬНЫХ ГИДРАВЛИЧЕСКИХ ЭКСКАВАТОРОВ С РАЗЛИЧНЫМИ ВИДАМИ СМЕННОГО РАБОЧЕГО ОБОРУДОВАНИЯ И РАБОЧИХ ОРГАНОВ

ЭКСКАВАТОР ЭО-3322Б

Экскаватор ЭО-3322Б (рис. 1) производства Калининского экскаваторного завода предназначен для разработки грунта I-IV групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта V и VI групп и мерзлого грунта, а также погрузки различных сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

Техническая характеристика

Экскаватор поставляется потребителям, оборудованный обратной лопатой с ковшом емкостью 0,5 м³.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды смежных рабочих органов. К оборудованию обратная лопата (с моноблочной или составной стрелой): ковши емкостью 0,4; 0,63 и 0,2 м³; ковш профильный емкостью 0,5 м³; гидромолот СП-71; рыхлитель статического действия; удлиненная рукоять.

Рис. 1. Схема экскаватора ЭО-3322Б

К грейферному оборудованию: грейферные ковши двухчелюстные емкостью 0,32 и 0,5 м³; грейферный ковш пятичелюстной емкостью 0,35/0,5 м³.

К оборудованию прямого копания - ковши емкостью 0,57 и 1 м³.

Схемы и кинематические параметры рабочей зоны экскаватора ЭО-3322Б с оборудованием обратная лопата, грейферным оборудованием, оборудованием прямого копания и различными рабочими органами приведены на рис. 2-7.

Рис. 2. Схема работы экскаватора ЭО-3322Б

Рис. 3. Схема работы экскаватора ЭО-3322Б с обратной лопатой и зубом-рыхлителем

Рис. 4. Схема закрепления гидромолота СП-71 на экскаваторе ЭО-3322Б

Рис. 5. Схема работы гидромолота CП-71 на экскаваторе ЭО-3322Б

Техническая характеристика

Рис. 6. Схема работы экскаватора ЭО-3322Б с грейферным оборудованием

Рис. 7. Схема работы экскаватора ЭО-3322Б с погрузочным оборудованием

Разработка выемок лобовым забоем экскаватором ЭО-3322Б, оборудованным обратной лопатой, и погрузка грунта в автомобили-самосвалы

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью. Удлиненная рукоять монтируется только на моноблочную стрелу экскаватора.

На нормальную рукоять монтируют экскавационные ковши емкостью 0,2; 0,4; 0,5 или 0,63 м³, а на удлиненную - экскавационные ковши емкостью 0,2 или 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3322Б, и величина передвижки экскаватора приведены в табл. 1 (параметры выемок определены, исходя из технологических параметров экскаватора).

Таблица 1

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-3322Б при разработке выемок и погрузке грунта в автомобили-самосвалы приведена в табл. 2.

Таблица 2

Примечание. Значения производительности приняты по ДиЗ (ЕНиР), вып. 10.

Основные указания по производству работ

До начала земляных работ предварительно производят планировку поверхности бульдозером, инструментальную разбивку выемки, прокладывают, землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в соответствии, со СНиП III-4-79 на расстоянии 1 м от бровки траншей с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом учитывают, что радиус выгрузки экскаватора R_в (высота выгрузки 2,4 м); выгрузка в автомобили-самосвалы ЗИЛ-ММЗ-555 составляет: с нормальной рукоятью и ковшами емкостью 0,5 и 0,63 м³ - 6,6 м; с нормальной рукоятью и ковшом 0,2 м³ - 6,7 м; с удлиненной рукоятью и ковшом емкостью 0,4 м³ - 7,7 м; с удлиненной рукоятью и ковшом 0,2 м³ - 7,6 м.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76 в зависимости от вида грунта в глубины выемки.

Технологическая схема на разработку грунта в выемках экскаватором ЭО-3322Б приведена на рис. 8.

Технико-экономические показатели

Технико-экономические показатели при разработке выемки и погрузке грунта в автомобили-самосвалы приведены в табл. 3.

Рис. 8. Схема разработки грунта в выемках экскаватором ЭО-3322Б

1 - экскаватор ЭО-3322Б; 2 - вешки; 3 - автомобиль-самосвал ЗИЛ-ММЗ-565

Таблица 3

Разработка выемок лобовым забоем экскаватором ЭО-3322Б, оборудованным обратной лопатой, и выгрузка грунта в отвал

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной или удлиненной рукоятью.

На нормальную рукоять монтируют экскавационные ковши емкостью 0,5; 0,63 или 0,2 м³, а на удлиненную рукоять - 0,4 или 0,2 м³.

Разработка выемок с выгрузкой грунта в отвал может производиться с совмещением оси движения экскаватора с осью выемки и со смещением оси движения экскаватора относительно оси выемки осуществляется в случае необходимости размещения отвала при увеличенных размерах выемки.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3322Б, и отсыпаемых отвалов грунта, а также величина передвижки и радиус выгрузки экскаватора в отвал при совмещении оси движения экскаватора с осью выемки приведены в табл. 4.

Таблица 4

Примечание. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3322Б, и отсыпаемых отвалов грунта, а также величина передвижки и радиус выгрузки экскаватора в отвал при смещении оси движения экскаватора относительно оси выемки приведены в табл. 5.

Таблица 5

Примечание. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-3322Б при разработке выемок и выгрузке грунта в отвал приведена в табл. 6.

Таблица 6

Примечание. Значения производительности приняты по ДнЗ (ЕНиР), вып. 10.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные работы: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

Откосы боковых стенок выемки, разрабатываемой экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемки лобовым забоем экскаватором ЭО-3322Б и выгрузки грунта в отвал показана на рис. 9.

Рис. 9. Схема разработки выемки лобовым забоем экскаватором ЭО-3322В и выгрузки грунта в отвал

Технико-экономические показатели

Технико-экономические показатели при разработке грунта с выгрузкой его в отвал приведены в табл. 7.

Таблица 7.

Разработка траншей экскаватором ЭО-3322Б, оборудованным обратной лопатой и профильным ковшом, с выгрузкой грунта в отвал.

Общие положения

При разработке траншей небольшой глубины с откосами 1:1 (45°) в грунтах II группы экскаватор оснащается профильным ковшом емкостью 0,5 м³.

Параметры траншеи определены исходя из геометрических размеров ковша с добавлением необходимого припуска по ширине траншеи в соответствии со СНиП III-8-76.

Техническая производительность экскаватора ЭО-3322Б при разработке траншеи в грунтах II группы профильным ковшом и выгрузкой грунта в отвал составляет 54,6 м³/ч, эксплуатационная 38,2 м³/ч (значения производительности приведены по данным ЦНИИОМТП)

Рис. 10. Схема разработки траншеи лобовым забоем экскаватором ЭО-3322Б, оснащенным профильным ковшом с выгрузкой грунта в отвал.

1 - экскаватор ЭО-3322Б; 2 - вешки;. 3 - автомобиль-самосвал ЗИЛ-ММЗ-555

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей траншеи и отвала.

Разрабатывают грунт в траншее лобовым забоем. Угол наклона лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью траншеи.

Схема разработки траншеи лобовым забоем экскаватором ЭО-3322Б, оснащенным профильным ковшом с выгрузкой грунта в отвал, приведена на рис. 10.

Технико-экономические показатели при разработке, грунта II группы с выгрузкой его в отвал

Рыхление грунта в траншее (котловане) с применением навесного гидромолота СП-71 на экскаваторе ЭО-3322Б

Общие положения

Гидромолот СП-71 предназначен для рыхления мерзлых грунтов при любой глубине промерзания, разрушения асфальто-бетонных дорожных покрытий, разделки негабаритов, разборки каменных и железобетонных конструкций в условиях, где невозможно или затруднено применение рыхлителей на базе гусеничных тракторов или взрывного способа.

Гидромолот СП-71 монтируется на рукоять обратной лопаты экскаватора ЭО-3322Б.

Производительность экскаватора ЭО-3322Б при рыхлении мерзлых грунтов группы IIм гидромолотом СП-71 составляет 9,5 м³/ч, эксплуатационная - 7 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания воспроизводству работ

До начала рыхления мерзлого грунта выполняют подготовительные работы: инструментальную разбивку трассы выемки и очистку ее от снега.

При рыхлении грунта ось проходки экскаватора совмещена с осью, выемки.

При глубине промерзания до 0,9 м рыхление выполняется за один проход. При большей глубине промерзания - слоями толщиной 0,9-1,0 м с уборкой разрыхленного грунта каждого слоя (см. рис 5).

Схема рыхления грунта в выемке экскаватором ЭО-3322Б с гидромолотом СП-71 приведена на рис. 11.

Технико-экономические показатели при разработке грунта группы. IIм в выемке

Рыхление мерзлого грунта сезонного промерзания экскаватором ЭО-3322Б с зубом-рыхлителем

Общие положения

Для рыхления мерзлого грунта сезонного промерзания и взламывания старого дорожного полотна экскаватор ЭО-3322Б, оборудованный обратной лопатой, оснащается зубом-рыхлителем.

За один проход возможно рыхление мерзлого грунта глубиной промерзания до 400 мм.

Техническая производительность экскаватора ЭО-3322Б при рыхлении грунта сезонного промерзания составляет 25 м³/ч, эксплуатационная - 17,5 м³/ч (значения производительности - по данным ЦНИИОМТП).

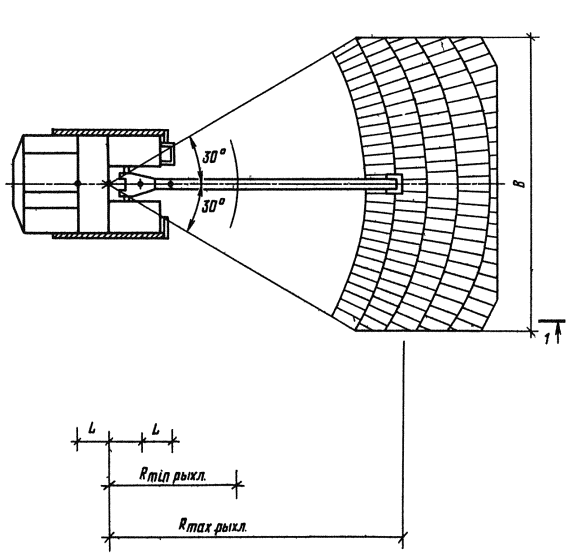

Рис. 11. Схема рыхления грунта в выемке экскаватором ЭО-3322Б с гидромолотом СП-71

1 - экскаватор ЭО-3322Б с навесным гидравлическим молотом СП-71; 2 - разрыхленный грунт; 3 - молот СП-71

Основные указания по производству работ.

До начала производства работ по разрушению грунта выполняют подготовительные операции: инструментальную разбивку оси проходки экскаватора и полосы рыхления грунта.

Рыхление грунта сезонного промерзания производят по радиусу полосами шириной 1 м при условии поворота рабочего оборудования на угол не более 30° в каждую сторону от оси движения экскаватора.

Шаг передвижки экскаватора принят равным 1 м при глубине промерзания грунта 400 мм.

Схема разрушения грунта сезонного промерзания экскаватором ЭО-3322Б приведена на рис. 12.

Технико-экономические показатели при рыхлении грунта сезонного промерзания

Погрузка в автомобили-самосвалы сыпучих материалов из штабеля экскаватором ЭО-3322Б с оборудованием прямого копания

Общие положения

Для погрузки сыпучих материалов с объемной массой до 1,4 т/м³ из штабеля или грунтов I, II групп из резерва в автотранспортные средства экскаватор оснащается оборудованием прямого копания и погрузочным ковшом емкостью 1,0 м³.

Техническая производительность экскаватора ЭО-3322Б при погрузке грунта из штабеля в автомобили-самосвалы составляет 113,4 м³/ч, эксплуатационная - 79,4 м³/ч (значения производительности по данным ЦНИИОМТП).

Рис. 12. Схема разрушения грунта сезонного промерзания экскаватором ЭО-3322Б

Основные указания по производству работ

До начала погрузочных работ выполняют подготовительные операции: устанавливают переносные вешки, устраивают необходимые временные автомобильные дороги.

При погрузке ось проходки экскаватора совмещена с осью штабеля. Размеры штабеля определены оптимальными условиями разгрузки в автомобили-самосвалы (угол поворота стрелы экскаватора на выгрузку составляет не более 70°).

Схема производства, погрузочных работ из штабеля экскаватором ЭО-3322Б приведена на рис. 13.

Рис. 13. Схема производства погрузочных работ из штабеля экскаватором ЭО-3322Б

1 - экскаватор ЭО-3322Б; 2 - вешка; 3 - автомобиль-самосвал ЗИЛ-ММЗ-555

Технико-экономические показатели при погрузке грунта из штабеля в автомобили-самосвалы

Погрузка в автомобили-самосвалы грунта из штабеля экскаватором ЭО-3322Б с грейферным оборудованием

Общие положения

Для погрузки сыпучих материалов с объемной массой до 1,4 т/м³ же штабеля или грунтов I, II групп из резерва в автотранспортные средства экскаватор оснащается грейферным оборудованием, монтируемым на стреле обратной лопаты, с нормальной рукоятью и ковшом емкостью 0,5 м³.

Техническая производительность экскаватора ЭО-3322Б при погрузке грунта из штабеля в автомобили-самосвалы составляет 52,5 м³/ч, эксплуатационная -36,8 м³/ч (значения производительности - по данным ЦНИИОМТП)

Основные указания по производству работ

До начала погрузочных работ выполняют подготовительные операции: устанавливают вешки, устраивают, при необходимости, временные автомобильные дороги.

Ширина штабеля ограничена максимальным радиусом копания экскаватора с учетом передвижения экскаватора вдоль штабеля.

Автомобили-самосвалы под догрузку подают задним ходом и устанавливают по оси движения экскаватора.

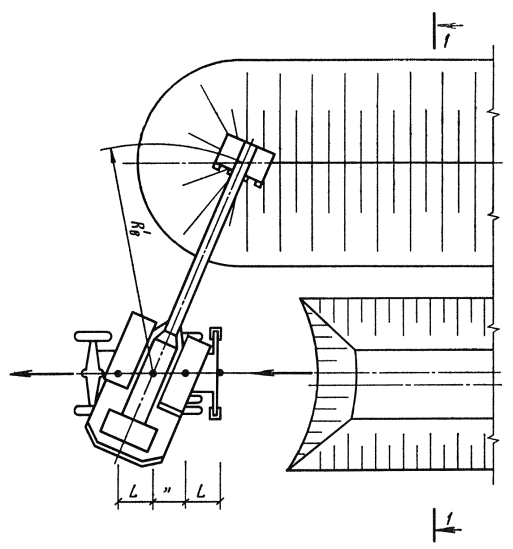

Схема производства погрузочных работ из штабеля экскаватором ЭО-3322Б с грейферным оборудованием приведена на рис. 14.

Технико-экономические показатели при погрузке грунта из штабеля

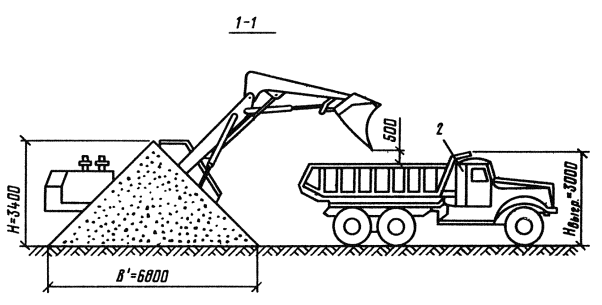

Рис. 14. Схема производства погрузочных работ из штабеля экскаватором ЭО-3322Б с грейферным оборудованием

1 - экскаватор ЭО-3322Б; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555

Разработка грунта местных выемок экскаватором ЭО-3322Б с грейферным оборудованием

Общие положения

Для разработки грунта местных выемок (под местные фундаменты, смотровые колодцы трубопроводов, для заделки стыков чугунных трубопроводов, железобетонных труб диаметром 2 и длиной 4,63 м) в грунтах I и II групп экскаватор ЭО-3322Б оснащается грейферным оборудованием с напорным грейфером емкостью 0,32 м³.

Техническая производительность экскаватора ЭО-3322Б с грейферным оборудованием при разработке грунта и выгрузке его в отвал составляет 28,8 м³/ч, эксплуатационная - 20,1 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала производства земляных работ выполняют инструментальную разбивку расположения местных выемок.

Схема разработки грунта местных выемок экскаватором ЭО-3322Б, оснащенным копающим грейферным ковшом, приведена на рис. 15.

Экскаватор передвигается вдоль траншеи, в которой необходимо отрыть местные выемки на расстоянии, в соответствии со СНиП III-4-79, не менее 1 м от бровки траншеи.

Технико-экономические показатели при разработке местных выемок в грунтах 1 группы

Рис. 15. Схема разработки грунта местных выемок экскаватором ЭО-3322Б с грейферным ковшом

Разработка грунта при рытье колодца экскаватором ЭО-3322Б с грейферным оборудованием

Общие положения

При рытье колодцев в грунтах I, II групп экскаватор ЭО-3322Б оснащается составной стрелой и пятичелюстным грейферным ковшом емкостью 0,5 м³.

Техническая производительность экскаватора ЭО-3322Б при рытье колодцев и выгрузке грунта в отвал составляет 35,7 м³/ч, эксплуатационная - 25 м³/ч (значения производительности приведены по данным ЦНИИОМТП).

Основные указания по производству работ

До начала производства земельных работ выполняют инструментальную разбивку расположения колодца, отвала, установку ограждения.

Угол поворота стрелы экскаватора на выгрузку составляет 45°.

Максимальная глубина копания ограничена соприкосновением стрелы экскаватора со стенкой колодца.

Схема рытья колодцев экскаватором ЭО-3322Б, оснащенным грейфером, приведена на рис. 16.

Рис 16. Схема рытья колодцев экскаватором ЭО-3322Б, оснащенным грейфером

1 - экскаватор ЭО-3322Б; 2 - ограждение

Технико-экономические показатели при рытье колодцев в грунтах II группы

ЭКСКАВАТОР ЭО-3322В

Экскаватор ЭО-3322В (рис. 17) производства Калининского экскаваторного завода предназначен для разработки грунтов I-III групп, планировки откосов и горизонтальных поверхностей, земляных сооружений, а также зачистки недоборов грунта при разработке траншей и котлованов.

Экскаватор может быть использован для работы при температуре окружающего воздуха от -40 до +40°С.

Машина снабжена полуавтоматической системой управления, которая позволяет механизировать зачистку дна разрабатываемого им земляного сооружения до проектных отметок. Зачищают дно режущей кромкой ковша при установке его на зачищенную поверхность после разработки основного объема грунта (с одной стоянки экскаватора) или планировочным отвалом.

Экскаватор снабжен также системой позволяющей разворачивать ковш вокруг оси рукояти на угол, равный ±45°, и формировать откосы узких траншей с заложением до 1:1 при движении экскаватора по оси траншеи.

ЭО-3322В поставляется потребителям с нормальной рукоятью и экскавационно-планировочным ковшом емкостью 0,5 м³.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды смежных рабочих органов: экскавационно-планировочный ковш емкостью 0,4 м³; планировочный отвал; удлиненная рукоять.

Кроме этого, экскаватор ЭО-3322В может применяться со всеми, видами сменного рабочего оборудования и рабочих органов экскаватора ЭО-3322Б.

Рис. 17. Схема экскаватора ЭО-3322В

Техническая характеристика

Схемы и кинематические параметры рабочей зоны экскаватора ЭО-3322В с экскавационно-планировочным ковшом, с нормальной рукоятью и планировочным отвалом, с удлиненной рукоятью и планировочным отвалом приведены на рис. 18-21.

Рис. 18. Схема работ экскаватора ЭО-3322В с экскавацнонно-планнровочным ковшом

Рис. 19. Схема работы экскаватора ЭО-3322В с экскавационно-планировочным ковшом и нормальной рукоятью

I - зона горизонтальной планировки;

II - зова планировки пря нижней стоянке экскаватора;

III - зова планировки при верхней стоянке экскаватора

Рис. 20. Схема работа экскаватора ЭО-3322В с нормальной рукоятью и планировочным отвалом

I - зона горизонтальной планировки;

II - зова планировки пря нижней стоянке экскаватора;

III - зова планировки при верхней стоянке экскаватора

Рис. 21. Схема работы экскаватора ЭО-3322В с удлиненной рукоятью и планировочным отвалом

I - зона горизонтальной планировки;

II - зова планировки пря нижней стоянке экскаватора;

III - зова планировки при верхней стоянке экскаватора

Разработка выемок лобовым забоем экскаватором ЭО-3322В, оборудованным обратной лопатой, и погрузка грунта в автомобили-самосвалы

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью.

На нормальную рукоять монтируется экскавационно-планировочный ковш емкостью 0,4 или 0,5 м³, а на удлиненную рукоять экскавационно-планировочный ковш емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых с одновременной зачисткой дна экскаватором ЭО-3322В, приведены в табл. 8 (параметры выемок определены, исходя из технологических параметров экскаватора).

Таблица 8

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-3322В при разработке выемок с одновременной зачисткой их дна и погрузке в автомобили-самосвалы приведены в табл. 9.

Таблица 9

Примечание. Значения производительности - по данным ЦНИИОМТП.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в соответствии со СНиП III-4-79 на расстоянии 1 м от бровки траншеи с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом учитывают, что радиус выгрузки экскаватора R'_в при высоте выгрузки 2,4 м (выгрузка в автомобили-самосвалы ЗИЛ-ММЗ-555) составляет: при ковше с нормальней рукоятью 6,6 м; с удлинённой рукоятью 7,4 м. Величина передвижки экскаватора: с нормальной рукоятью - 1,4 м; с удлинённой рукоятью - 2 м.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76 в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором ЭО-73322В, оборудованным обратной лопатой, и погрузки грунта в автомобили-самосвалы приведена на рис. 22.

Рис. 22. Схема разработки выемок лобовым забоем экскаватором ЭО-3322В, оборудованным обратной лопатой

1 - экскаватор ЭО-3322В; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555; 3 - вешки

Технико-экономические показатели

Технико-экономические показатели при разработке выемки и погрузке грунта в автомобили-самосвалы приведены в табл. 10.

Таблица 10

Разработка выемок лобовым забоем экскаватором ЭО-3322В, оборудованным обратной лопатой, и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью.

На нормальную рукоять монтируется экскавационно-планировочный ковш емкостью 0,4 или 0,5 м³, а на удлиненную - экскавационно-планировочный ковш емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых с одновременной зачисткой дна экскаватором ЭО-3322В, и отсыпаемых отвалов разработанного грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 11.

Параметры выемок определяются технологическими параметрами экскаватора и возможностью размещения отвала.

Таблица 11

Примечания:

1. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

2. Звездочка указывает, что зачистка дна невозможна из-за большой глубины копания.

Значения производительности экскаватора ЭО-3322В при разработке выемок с одновременной зачисткой дна и выгрузкой в отвал приведены в табл. 12.

Таблица 12

Примечание. Значения производительности по данным ЦНИИОМТП.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором ЭО-3322В приведена на рис. 23.

Технико-экономические показатели

Технико-экономические показатели при разработке выемки с выгрузкой грунта в отвал приведены в табл. 13

Таблица 13

Разработка выемок лобовым забоем экскаватором ЭО-3322В, оборудованным обратной лопатой и выгрузка грунта в отвал при смещении оси движения экскаватора относительно оси выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью.

Рис. 23 Схема разработки выемок лобовым забоем экскаватором ЭО-3322В

На нормальную рукоять монтируется экскавационно-планировочный ковш емкостью 0,5 м³, а на удлиненную - экскавационно-планировочный емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3322B, с одновременной зачисткой дна и отсыпаемых отвалов разработанного грунта, a также величина передвижки и радиус выгрузки приведены в табл. 14.

Таблица 14

Параметры выемок определены исходя из технологических параметров экскаватора и возможности размещения отвала. Наибольшая заданная глубина копания - 2,3 м.

Значения производительности экскаватора ЭО-3322В при разработке выемок с одновременной зачисткой их дна и выгрузкой грунта в отвал приведены в табл. 15.

Таблица 15

Примечание. Значения производительности - по данным ЦНИИОМТП.

Общие указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

Ось проходки экскаватора смещена отностительно оси выемки, исходя из необходимости размещения отвала при получении выемки большей ширины и глубины. Откосы боковых стенок выемки, разрабатываемой экскаватором, должны приниматься в соответствии со СНиП III-6-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемки лобовым забоем экскаватором ЭО-3322В при смещении оси движения экскаватора относительно оси выемки показана на рис. 24.

Рис. 24. Схема разработки выемки лобовым забоем при смещении оси движения экскаватора ЭО-3322В относительно оси выемки

Технико-экономические показатели

Технико-экономические показатели при разработке грунта с нагрузкой его в отвал приведены в табл. 16.

Таблица 16

Планировка откосов экскаватором ЭО-3322В, оборудованным обратной лопатой и планировочным отвалом

Общие положения

При окончательной планировке откосов насыпей, а также в случае, когда нет необходимости в транспортировке срезанного грунта, экскаватор ЭО-3322В может быть оснащен планировочным отвалом длиной 2,4 м, который монтируется как на удлиненную рукоять, так и на рукоять нормальной длины.

Наибольшая высота насыпи, откосы которой можно планировать при движении экскаватора по верху насыпи (при верхней стоянке экскаватора) и вдоль ее основания (при нижней стоянке экскаватора), а также величина передвижки и оптимальное расстояние от оси движения экскаватора до основания насыпи (при нижней стоянке экскаватора) при откосах насыпи различной крутизны приведены в табл. 17.

Наибольшая высота насыпи и другие параметры, приведенные в табл. 17, определены исходя из технологических возможностей экскаватора.

Таблица 17

Примечание. В числителе приведены данные в случае планировки откосов при верхней стоянке экскаватора, в знаменателе - при нижней стоянке.

Техническая производительность экскаватора ЭО-3322В при планировке откосов насыпи в грунтах II группы составляет 500 м²/ч (нижняя стоянка) и 700 м²/ч (верхняя стоянка), эксплуатационная 200 м²/ч (нижняя стоянка) и 280 м³/ч (верхняя стоянка). Значения производительности - по данным ЦНИИОМТП.

Основные указания по производству работ

До начала планировочных работ выполняют инструментальную разбивку оси проходки экскаватора. В случае если планировка откосов производится при перемещении экскаватора вдоль основания насыпи, расстояние от оси экскаватора до основания, откоса определяется кинематическими параметрами экскаватора.

При перемещении экскаватора по верху насыпи расстояние от бровки откоса до ближайшей к откосу точки опоры экскаватора должно быть не менее 1 м в соответствии со СНиП III-4-79.

Схема планировки откосов экскаватором ЭО-3322В приведена на рис. 25-26.

Технико-экономические показатели

Технико-экономические показатели экскаватора при планировке откосов насыпи в грунтах II группы приведены в табл. 18.

Таблица 18

Рис. 25. Схема планировки откосов экскаватором ЭО3322В при верхней стоянке

Рис. 26. Схема планировки откосов экскаватором ЭО3322В при нижней стоянке

Планировка грунта на уровне стоянки экскаватором ЭО-3322В, оборудованным обратной лопатой и планировочным отвалом

Общие положения

При планировке грунта I, II групп на уровне стоянки экскаватор ЭО-3322В оснащают планировочным отвалом длиной 2,4 м.

В зависимости от необходимой полосы планировки экскаватор может применяться с нормальной и удлиненной рукоятью.

Техническая производительность экскаватора при планировке грунта II группы на уровне стоянки составляет 1025 м²/ч, эксплуатационная 410 м²/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала производства планировочных работ выполняют инструментальную разбивку оси проходки экскаватора и полосы планировки.

Схема планировки, грунта экскаватором ЭО-3322В приведена на рис. 27.

Рис. 27. Схема работы экскаватора ЭО-3322В с планировочным отвалом при планировке грунта на уровне стоянки

Технико-экономические показатели экскаватора при планировке грунта II группы на уровне стоянки

ЭКСКАВАТОР ЭО-3332А

Экскаватор ЭО-3332А (рис. 28) производства Калининского экскаваторного завода предназначен дня разработки грунта I-IV групп, планировки откосов и горизонтальных поверхностей земляных сооружений в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

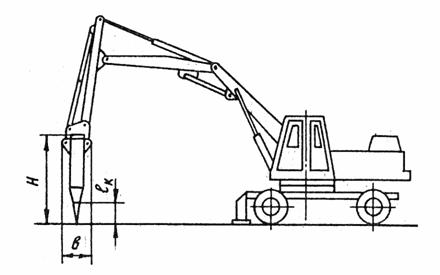

Рис. 28. Схема экскаватора ЭО-3332А

Техническая характеристика

Экскаватор снабжен системой, позволяющей разворачивать ковш вокруг оси стрелы на угол равный ±45°, что дает возможность формировать откосы узких траншей с заложением до 1:1 при движении экскаватора по оси траншей. Управление разворотом ковша осуществляется из кабины машиниста.

ЭО-3332А поставляют потребителям с экскавационным ковшом емкостью 0,4 м³. По заказам потребителей заводом-изготовителем могут быть поставлены такие сменные рабочие органы, как: планировочный ковш ёмкостью 0,4 м³; планировочный отвал; зуб-рыхлитель.

Схема и кинематические параметры рабочей зоны экскаватора ЭО-3332А приведена на рис. 29.

Разработка выемок лобовым забоем экскаватором ЭО-3332А и погрузка грунта в автомобили-самосвалы

Общие положения

При разработке грунта экскаватором ЭО-3332А применяется экскавационный ковш емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3332А, приведены в табл. 19. Параметры выемок определены исходя из технологических параметров экскаватора.

Рис. 29. Схема работы экскаватора ЭО-3332А

Таблица 19

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-3332А при разработке выемок и погрузке грунта в автомобили-самосвалы

Примечание. Значения производительности - по данным ЦНИИОМТП.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Угол наклона лобовой стенки забоя принят равным 50° из условия получения наибольшей глубины копания при установке экскаватора на безопасном расстоянии от кромки лобового забоя, равном 1 м.

Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в соответствии со СНиП III-4-79 на расстоянии 1 м от бровки выемки с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом радиус выгрузки экскаватора при высоте выгрузки 2,4 м (в автомобили-самосвалы ЗИЛ-ММЗ-555) составляет 7,9 м.

Откосы боковых стенок выемки, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Величина передвижки экскаватора принята равной 3 м.

Схема разработки выемок лобовым забоем экскаватором ЭО-3332А и погрузки грунта в автомобили-самосвалы приведена на рис. 30.

Технико-экономические показатели при разработке выемки и погрузке грунта в автомобили-самосвалы.

Разработка выемок лобовым забоем экскаватором ЭО-3332А и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Общие положения

При разработке грунта лобовым забоем экскаватором ЭО-3332A применяется экскавационный ковш емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3332А, и отвалов разработанного грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 20. Параметры выемок определены исходя из технологических параметров экскаватора и возможности размещения отвала.

Таблица 20

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-3332А при разработке выемки с выгрузкой грунта в отвал

Примечание. Значения приведены по данным ЦНИИОМТП.

Рис. 30. Схема разработки выемок лобовым забоем экскаватором ЭО-3332А и погрузка грунта в автомобили-самосвалы

1 - экскаватор ЭО-3332А; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555

Основные указания по производству работ

До начала земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разработку грунта в выемке производят лобовым забоем. Угол наклона лобовой стенки забоя принят равным 50° из условия получения наибольшей глубины копания при установке экскаватора на безопасном расстоянии от кромки лобового забоя, равном 1 м (СНиП III-4-79).

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Откосы боковых стенок выемки, разрабатываемых по принятой схеме производства работ, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором ЭО-3332А с выгрузкой грунта в отвал при совмещении оси экскаватора с осью выемки приведена на рис. 31.

Рис. 31. Схема разработки выемок лобовым забоем с выгрузкой грунта в отвал при совмещении оси экскаватора ЭО-3332А с осью выемки

Технико-экономические показатели экскаватора ЭО-3332А при разработке грунта с выгрузкой в отвал

Разработка выемок лобовым забоем экскаватором ЭО-3332А и выгрузка грунта в отвал при смещении оси движения экскаватора относительно оси выемки

Общие положения

При разработке грунта экскаватором ЭО-3332А применяется экскавационный ковш емкостью 0,4 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-3332А, и отвалов грунта, а также величина передвижки и наибольший радиус выгрузки экскаватора приведены в табл. 21. Параметры выемок определены, исходя из технологических параметров экскаватора и возможности размещения отвала. Наибольшая заданная глубина копания - 2,3 м.

Таблица 21

Производительность экскаватора ЭО-3332А при разработке выемки с выгрузкой грунта в отвал

Примечание. Значения производительности по данным ЦНИИОМТП.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Угол наклона лобовой стенки забоя принят равным 50° из условия получения наибольшей глубины копания при установке экскаватора на безопасном расстоянии от кромки лобового забоя, равном 1 м (СНиП III-4-79).

Ось проходки экскаватора смещена относительно оси выемки, исходя из необходимости размещения отвала грунта при разработке выемки большой ширины и глубины.

Откосы боковых стенок выемки, разрабатываемой экскаватором, должны приниматься в соответствии со СНиП III-8-76 в зависимости от вида грунта и глубины выемки.

Схема разработки выемки лобовым забоем экскаватором ЭО-3332А и выгрузки грунта в отвал при смещении оси движения экскаватора относительно оси выемки приведена на рис. 32.

Рис. 32. Схема разработки выемки лобовым забоем и выгрузки грунта в отвал при смещении оси движения экскаватора ЭО-3332А относительно оси выемки.

Технико-экономические показатели при разработке грунта с выгрузкой его в отвал

Планировка откосов экскаватором ЭО-3332А, оснащенным планировочным ковшом и погрузка грунта в автомобили-самосвалы

Общие положения

При планировке откосов насыпей и необходимости погрузки срезанного грунта в автотранспортные средства экскаватор ЭО-3332A оснащается планировочным ковшом емкостью 0,4 м³.

Наибольшая высота насыпи, откосы которой можно планировать при движении экскаватора по верху насыпи (верхняя, стоянка экскаватора) и вдоль основания насыпи (нижняя стоянка экскаватора), а также радиус выгрузки экскаватора в автомобили-самосвалы ЗИЛ-ММЗ-555, величина передвижки и расстояние от оси движения экскаватора до основания насыпи (нижняя стоянка экскаватора) при откосах насыпи различной крутизны приведены в табл. 22.

Таблица 22

Примечание. В числителе приведена высота насыпи в случае планировки откосов насыпи при верхней стоянке экскаватора; в знаменателе - при нижней стоянке экскаватора.

Техническая производительность экскаватора ЭО-3332A при планировке откосов насыпи в грунтах III группы планировочным ковшом составляет 60 м³/ч (верхняя стоянка), и 63,8 м³/ч (нижняя стоянка), эксплуатационная производительность составляет соответственно 24 и 25,5 м³/ч (значения производительности - по данным ЦНИИОМТП)

Основные указания по производству работ

До-начала планировочных работ выполняют инструментальную разбивку оси проходки экскаватора.

Планировка откосов производится при перемещении экскаватора вдоль насыпи. При передвижении по верху насыпи расстояние от бровки откоса до ближайшей точки опоры экскаватора зависит от крутизны откоса. Это расстояние должно составлять не менее 1 м в соответствии со СНиП III-4-79.

При движении экскаватора вдоль основания насыпи расстояние от оси движения экскаватора до основания насыпи определяется исходя из условия получения наибольшей высоты планирования.

Автомобили-самосвалы под погрузку подаются задним ходом и устанавливаются на расстоянии 1 м от края откоса (при движении по верху насыпи). При этом наибольший радиус выгрузи в автомобиль-самосвал составляет 7,9 м.

Схема планировки откосов насыпи экскаватором ЭО-3332А с планировочным ковшом при погрузке грунта в автомобиль-самосвал приведена на рис. 33-34.

Технико-экономические показатели

Технико-экономические показатели при планировке откосов насыпи в грунтах III группы приведены в табл. 23.

Таблица 23

Рис. 33. Схема планировки откосов экскаватором ЭО-3332А с планировочным ковшом при погрузке грунта в автомобиль-самосвал при верхней стоянке экскаватора

1 - экскаватор ЭО-3332А; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555

Рис. 34. Схема планировки откосов экскаватором с планировочным ковшом при погрузке грунта в автомобиль-самосвал при нижней стоянке экскаватора

1 - экскаватор ЭО-3332А; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555

Планировка откосов экскаватором ЭО-3332А, оснащенным планировочным отвалом

Общие положения

При окончательной планировке откосов насыпей, а также в случае, когда нет необходимости в транспортировке срезанного грунта, экскаватор ЭО-3332А оснащается плакировочным отвалом длиной 2,4 м.

Наибольшая высота насыпи, откосы которой можно планировать при движении экскаватора по верху насыпи (верхняя стоянка экскаватора) и вдоль основания насыпи (нижняя стоянка экскаватора), а также величина передвижки и оптимальное расстояние от оси движения экскаватора до основания насыпи (нижняя стоянка экскаватора) при откосах насыпи различной крутизны приведены в табл. 24.

Планировка откосов при движении экскаватора вдоль основания насыпи может применяться как исключение, так как качество планирования в этом случае ниже, чем при движении экскаватора по верху насыпи.

Таблица 24

Примечание. В числителе приведена высота насыпи в случае планировки откосов при верхней стоянке экскаватора; в знаменателе - при нижней стоянке экскаватора.

Техническая производительность экскаватора ЭО-3332А при планировке откосов насыпи в грунтах II группы составляет 525 м²/ч (верхняя стоянка) и 670 м²/ч (нижняя стоянка), эксплуатационная производительность соответственно 210 и 268 м²/ч (значения производительности - по данным ЦНИИОМТП).

Рис. 35. Схема планировки откосов насыпи экскаватором ЭО-3332А с планировочным отвалом при верхней стоянке

Основные указания по производству работ

До начала производства планировочных работ выполняют инструментальную разбивку оси проходки экскаватора.

Планируют откосы при перемещении экскаватора вдоль основания насыпи и по ее верху. При перемещении вдоль основания насыпи расстояние от оси движения экскаватора до основания насыпи определяется исходя из условия получения наибольшей высоты планирования. При передвижении по верху насыпи расстояние от бровки откоса до ближайшей к откосу точки опоры экскаватора должно составлять не менее 1м в соответствии со СНиП III-4-79.

Схема планировки откосов насыпи экскаватором ЭО-3332А с планировочным отвалом приведена на рис. 35-36.

Технико-экономические показатели.

Технико-экономические показатели при планировке откосов насыпи в грунтах II группы приведены в табл. 25.

Таблица 25

Рис. 36. Схема планировки откосов насыпи экскаватором ЭО-3332А с планировочным отвалом пря нижней стоянке экскаватора

Планировка грунта на уровне стоянки экскаватором ЭО-3332А, оснащенным планировочным отвалом

Общие положения

При планировке грунта I, II групп на уровне стоянки экскаватор ЭО-3332А оснащается планировочным отвалом длиной 2,4 м.

Производительность экскаватора ЭО-3332А при планировке грунта II группы на уровне стоянки составляет: техническая 950 м²/ч, эксплуатационная 380 м²/ч (значения производительности - по данным ЦНИИОМТП).

Рис. 37. Схема планировки грунта экскаватором ЭО-3332А с планировочным отвалом

Основные указания по производству работ

До начала производства планировочных работ выполняют инструментальную разбивку оси проходки экскаватора и полосы планировки.

Схема планировки грунта экскаватором ЭО-3332А с планировочным отвалом приведена на рис. 37.

Технико-экономические показатели при планировке грунта II группы на уровне стоянки

Рыхление мерзлого грунта сезонного промерзания экскаватором ЭО-3332А с зубом-рыхлителем

Общие положения

Для рыхления мерзлого грунта сезонного промерзания и взламывания старого дорожного полотна экскаватор ЭО-3332А оснащается зубом-рыхлителем.

Техническая производительность экскаватора ЭО-3332А при рыхлении грунта сезонного промерзания составляет 45 м³/ч., эксплуатационная 18 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала земляных работ выполняют инструментальную разбивку оси проходки экскаватора и полосы рыхления.

Рыхление грунта сезонного промерзания производят по радиусу полосами шириной 1 м при повороте рабочего оборудования на угол не более 30° в каждую сторону от оси движения экскаватора.

Схема рыхления грунта сезонного промерзания экскаватором ЭО-3332А с зубом-рыхлителем приведена на рис. 38.

Технико-экономические показатели экскаватора ЭО-3332А при рыхлении грунта сезонного промерзания

Рис. 38. Схема рыхления грунта сезонного промерзания экскаватором ЭО-3332А с зубом-рыхлителем

ЭКСКАВАТОР Э-5015А

Экскаватор Э-5015А (рис. 39) выпускаемый ПО "Красный экскаватор" предназначен для разработки грунта I-IV групп в том числе с включениями, имеющими размер не более 400 мм, а также для производства погрузочно-разгрузочных работ.

Экскаватор может быть использован для работы в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

Рис. 39. Схема экскаватора Э-5015А

Техническая характеристика

Машина поставляется потребителям с оборудованием обратная лопата и ковшом емкостью 0,5 м³.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды сменных рабочих органов:

к оборудованию обратная лопата: профильные ковши с боковыми стенками, расположенными под углом 60 и 45^○; зачистной ковш; зуб-рыхлитель;

к грейферному оборудованию - двухчелюстной ковш емкостью 0,5 м³.

Схемы и кинематические параметры рабочих зон экскаватора Э-5015A с различными видами сменного рабочего оборудования и сменных рабочих органов приведены на рис. 40-42.

Рис. 40. Схема применения экскаватора с обратной лопатой и ковшом объемом 0,5м³

Рис. 41. Схема работы экскаватора Э-5015А с обратной лопатой и зубом-рыхлителем

Рис. 42. Схема работы экскаватора Э-5015А с грейферным оборудованием

Разработка выемок лобовым забоем экскаватором Э-5015А, оборудованным обратной лопатой, и погрузка грунта в автомобили-самосвалы

Общие положения

Экскаватор Э-5015А при разработке выемок в грунтах I-IV групп применяется с ковшом емкостью 0,5 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором Э-5015А, а также величина передвижки экскаватора приведены в табл. 26.

Таблица 26

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе -при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Техническая производительность экскаватора Э-5015А при разработке выемок в грунтах IV группы и погрузке грунта в автомобили-самосвалы составляет 47,2 м³/ч, эксплуатационная-18,9 м³/ч (значения производительности приняты по ДиЗ,. вып. 10 к ЕНиР).

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером (при необходимости), разбивку оси движения экскаватора и границ выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в соответствии со СНиП III-4-79 на расстоянии 1 м от бровки траншеи с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом учитывают, что радиус выгрузки экскаватора при высоте выгрузки 2,4 м (выгрузка в автомобили-самосвалы ЗИЛ-ММЗ-555) составляет 6 м. Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76.

Схема разработки выемок лобовым забоем экскаватором Э-5015А, оборудованным обратной лопатой, и погрузки грунта в автомобили-самосвалы приведена на рис. 43.

Рис. 43. Схема разработки выемок лобовым забоем экскаватором Э-5015А, оборудованным обратной лопатой, и погрузки грунта в автомобили-самосвалы.

1 - экскаватор Э-5015А; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555

Технико-экономические показатели при разработке выемок в грунтах IV группы и погрузке разработанного грунта в автомобили-самосвалы

Разработка выемок лобовым забоем экскаватором Э-5015А, оборудованным обратной лопатой и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Общие положения

Экскаватор Э-5015А при разработке выемок в грунтах I-IV группы применяется с ковшом емкостью 0,5 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором Э-5015А, и выгрузка грунта в отвал, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 27. Параметры выемок определены исходя из технологических параметров экскаватора и возможности размещения отвала.

Таблица 27

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Техническая производительность экскаватора Э-5015А при разработке выемки в грунтах IV группы c выгрузкой грунта в отвал составляет 61 м³/ч, эксплуатационная -24 м³/ч (значения производительности - по ДиЗ, вып. 10 к ЕНиР).

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0.5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Откосы боковых стенок выемок, разрабатываемых по принятой схеме производства работ, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором Э-5015А с выгрузкой грунта в отвал при совмещении оси движения экскаватора с осью выемки приведена на рис. 44.

Рис. 44. Схема разработки выемок лобовым забоем экскаватором Э-5015А с выгрузкой грунта в отвал при совмещении оси движения экскаватора с осью выемки.

Технико-экономические показатели при разработке выемок в грунтах IV группы с выгрузкой разработанного грунта в отвал

Разработка выемок лобовым забоем экскаватором Э-5015А, оборудованным обратной лопатой, и выгрузка грунта в отвал при смещении оси движения экскаватора относительно оси выемки

Общие положения

Экскаватор Э-5015A при разработке выемок в грунтах I-IV групп применяется с ковшом емкостью 0,5 м³.

Таблица 28

Примечания:

1. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; а в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

2. Минимальная ширина выемки по дну принята равной 1,2 м с учетом смещения оси движения экскаватора относительно оси выемки.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором Э-5015А, и отвалов разработанного грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 28. Параметры выемок определены исходя из технологических параметров экскаватора и возможностей размещения отвала.

Техническая производительность экскаватора Э-5015А при разработке выемок в грунтах IV группы c выгрузкой грунта в отвал составляет 61 м³/ч, эксплуатационная - 24,4 м³/ч (значения производительности - по ДиЗ, вып. 10 к ЕНиР).

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером (в случае необходимости), инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора смещена относительно оси выемки.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором Э-5015А с выгрузкой грунта в отвал при смещении оси экскаватора относительно оси выемки приведена на рис. 45.

Технико-экономические показатели при разработке выемки в грунтах IV группы и выгрузке грунта в отвал.

Рис. 45. Схема разработки выемок лобовым забоем экскаватором Э-5015А с выгрузкой грунта в отвал при смещении его оси относительно оси выемки

Разработка траншей экскаватором Э-5015A, оборудованным обратной лопатой и профильным ковшом, с выгрузкой грунта в отвал

Общие положения

При разработке траншей небольшой глубины с откосами 1:1,73 (30°) в грунтах II группы, экскаватор Э-5015А оснащается профильным ковшом емкостью 0,5 м³.

Параметры траншеи определены, исходя из геометрических размеров ковша с добавлением необходимого припуска по ширине траншеи в соответствии со СНиП III-8-76.

Техническая производительность экскаватора Э-5015A при разработке траншеи в грунтах II группы профильным ковшом и выгрузкой грунта в отвал составляет 62,5 м³/ч, эксплуатационная - 25 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей траншеи и отвала.

Разработку грунта в траншее производят лобовым забоем. Угол наклона лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью траншеи.

Схема разработки траншеи лобовым забоем экскаватором Э-5015А, оснащенным профильным ковшом, с выгрузкой грунта в отвал приведена на рис. 46.

Технико-экономические показатели при разработке грунта II группы с выгрузкой его в отвал

Рис. 46. Схема разработки траншей лобовым забоем экскаватором Э-5015А, оснащенным профильным ковшом, с выгрузкой грунта в отвал

Рыхление мерзлого грунта сезонного промерзания экскаватором Э-5015А, оборудованным обратной лопатой и зубом-рыхлителем

Общие положения

Для рыхления мерзлого грунта сезонного промерзания и разрушения старого дорожного полотна экскаватор Э-5015А, оборудованный обратной лопатой, оснащается зубом-рыхлителем.

За один проход возможно рыхление мерзлого грунта глубиной промерзания до 400 мм.

Техническая производительность экскаватора Э-5015А при рыхлении грунта сезонного промерзания составляет 45 м³/ч, эксплуатационная - 18 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала работ по разрушению грунта выполняют подготовительные операции: инструментальную разбивку оси проходки экскаватора и полосы рыхлений грунта.

Рыхление грунта сезонного промерзания производят по радиусу полосами шириной 1 м при условии поворота рабочего оборудования на 30° в каждую сторону от оси движения экскаватора.

Шаг передвижки экскаватора принят равным 1 м при глубине промерзания грунта 400 мм.

Схема разрушения грунта сезонного промерзания экскаватором Э-5015А приведена на рис. 47.

Рис. 47. Схема разрушения грунта сезонного промерзания экскаватором Э-5015А

Технико-экономические показатели при рыхлений грунта сезонного промерзания

ЭКСКАВАТОР ЭО-4321

Экскаватор ЭО-4321, выпускаемый ПО "Красный экскаватор", предназначен для разработки грунта I-IV групп при выполнении работ на рассредоточенных объектах, в том числе грунта с включениями, имеющими наибольший размер менее 500 мм, а также для производства погрузочно-разгрузочных работ.

Экскаватор может быть попользован для работы в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

Схема экскаватора ЭО-4321 приведена на рис. 48.

Рис 48. Схема экскаватора ЭО-4321

Экскаватор поставляется потребителям, оборудованный обратной лопатой и ковшом ёмкостью 0,65 м³, а также с бульдозерным оборудованием, установленным на шасси.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды сменных рабочих органов. К оборудованию обратная лопата: ковш емкостью 0,4 и 1,0 м³; зуб-рыхлитель; удлиненная рукоять; гидромолот.

К грейферному оборудованию: двухчелюстной ковш емкостью 0,65 м³; удлинительные вставки.

К оборудованию прямого копания: ковш емкостью 0,8 м³.

Техническая характеристика

Схемы и кинематические параметры рабочих зон экскаватора ЭО-4321 с различными видами сменных рабочих органов приведены на рисунках 49-52.

Рис. 49. Схема работы экскаватора ЭО-4321 с обратной лопатой и зубом-рыхлителем

Рис. 50. Схем работ экскаватора ЭО-4321 с ковшом

Рис. 51. Схема работы экскаватора ЭО-4321 с грейферным оборудованием

Рис. 52. Схема работа экскаватора ЭО-4321 с прямой лопатой

Разработка выемок лобовым забоем экскаватором ЭО-4321, оборудованным обратной лопатой, и погрузка грунта в автомобили-самосвалы

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной или удлиненной рукоятью и со смещением верхней части стрелы. На нормальную рукоять монтируется экскавационный ковш емкостью 0,65 м³, на удлиненную - емкостью 0,4 м³, при смещении верхней части стрелы - ковш емкостью 1,0 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-4321, а также величина передвижки экскаватора приведены в табл. 29.

Таблица 29

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-4321 при разработке выемки и погрузке грунта в автомобили-самосвалы приведены в табл. 30.

Таблица 30

Примечание. Значения производительности - по ДиЗ, выпуск 10 к ЕНиР.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером (при необходимости), инструментальную разбивку выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При равработке грунта ось проходки экскаватора совмещена с осью выемки.

Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в, соответствии со СНиП III-4-79 на расстоянии 1 м от бровки выемки с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом учитывают, что:

при высоте выгрузки 2,5 м (выгрузка в автомобили-самосвалы МАЗ-503А) радиус выгрузки экскаватора с нормальной рукоятью и ковшом емкостью 0,65 м³ составляет 7,2 м; радиус выгрузки экскаватора со смещением верхней части стрелы и ковшом емкостью 1,0 м³ составляет 4,9 м;

при высоте выгрузки 2,4 м (выгрузка в автомобили-самосвалы ЗИЛ-ММЗ-555), радиус выгрузки экскаватора с удлиненной рукоятью и ковшом емкостью 0,4 м³ составляет 8,6 м.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76 в зависимости от вида грунта и глубины выемки.

Схема разработки грунта в выемках экскаватором ЭО-4321 приведена на рис. 53.

Технико-экономические показатели

Технико-экономические показатели при разработке выемки и погрузке грунта в автомобили-самосвалы приведены в табл. 31.

Таблица 31

Разработка выемок лобовым забоем экскаватором ЭО-4321, оборудованным обратной лопатой, и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной или удлиненной рукоятью, а также со смещением верхней части стрелы.

Рис. 53. Схема разработки грунта в выемках лобовым забоем экскаватором ЭО-4321 с обратной лопатой

1 - экскаватор ЭО-4321; 2 - вешки; 3 - автомобиль-самосвал МАЗ-503А

На нормальную рукоять монтируют ковш емкостью 0,65 м³, на удлиненную - 0,4 м³, а при смещении верхней части стрелы - емкостью 1 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-4321, и отсыпаемых отвалов разработанного грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 32. Параметры выемок определяются; технологическими параметрам экскаватора и возможностью размещения отвала.

Таблица 32

Примечание. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-4321 при разработке выемок и выгрузке грунта в отвал приведена в табл. 33.

Таблица 33

Примечание. Значение производительности - по ДиЗ, выпуск 10 к ЕНиР.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером (при необходимости), инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Откосы боковых стенок выемки, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемок лобовым забоем экскаватором ЭО-4321 приведена на рис. 54.

Технико-экономические показатели

Технико-экономические показатели экскаватора ЭО-4321 при разработке выемки с выгрузкой грунта в отвал приведены в табл. 34.

Таблица 34

Разработка выемок лобовым забоем экскаватором ЭО-4321, оборудованным обратной лопатой, и выгрузка грунта в отвал при смещении оси движения экскаватора относительно оси выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной или удлиненной рукоятью и смещением верхней части стрелы.

На нормальную рукоять монтируется экскавационный ковш емкостью 0,65 м³, на удлиненную - емкостью 0,4 м³, со сдвигом верхней части стрелы - ковш емкостью 1 м³.

Наибольшие размеры выемок с откосами различной крутизны разрабатываемых экскаватором ЭО-4321, и отсыпаемых отвалов разработанного грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 35. Параметры выемок определяются технологическими параметрами экскаватора и возможностью размещения отвала.

Рис. 54. Схема разработки выемок лобовым забоем экскаватором ЭО-4321 с обратной лопатой и выгрузки грунта в отвал при совмещении оси движения экскаватора с осью выемки

Таблица 35

Примечания:

1. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

2. Минимальная ширина выемки по дну принята равной 1,2 м для ковша емкостью 0,65 м³, 1 м - для ковша емкостью 0,4 м³; 1,4 м - для ковша емкостью 1 м³ с учетом смещения оси движения экскаватора относительно оси выемки.

Производительность экскаватора ЭО-4321 при разработке выемки с выгрузкой грунта в отвал приведена в табл. 36.

Таблица 36

Примечание. Значения производительности - по ДиЗ, выпуск 10 к ЕНиР.

Основные указания по производству работ

До начала производства земляных работе выполняют подготовительные операции: планировку поверхности бульдозером (при необходимости), инструментальную-разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки, забоя, принят равным 1:0,5.

Рис. 55. Схема разработки выемки лобовым забоем при смещении оси движения экскаватора ЭО-4321 относительно оси выемки

Ось проходки экскаватора смещена относительно оси выемки, исходя из необходимости размещения отвала при получении выемки большей ширины и глубины. Откосы боковых стенок выемки, разрабатываемой экскаватором, должны приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки выемки лобовым забоем экскаватором ЭО-4321 при смещении оси движение экскаватора относительно оси выемки приведена на рис. 55.

Технико-экономические показатели

Технико-экономические показатели при разработке грунта с выгрузкой его в отвал приведены в табл. 37.

Таблица 37

Рыхление мерзлого грунта сезонного промерзания экскаватором ЭО-4321 с зубом-рыхлителем

Общие положения

Для рыхления мерзлого грунта сезонного промерзания и разрушения старого дорожного полотна экскаватор ЭО-4321 оснащается зубом-рыхлителем, навешиваемым на рукоять нормальной длины.

Техническая производительность экскаватора 30-4321 при рыхлении грунта сезонного промерзания составляет 50 м³/ч, эксплуатационная 20 м³/ч (значения производительности - по данным ЦНИИОМТП).

Основные указания по производству работ

До начала земляных работ выполняют инструментальную разбивку оси проходки экскаватора и полосы рыхления.

Рыхление грунта сезонного промерзания производят по радиусу полосами шириной 1 м при условии поворота рабочего оборудования на угол не более 30° в каждую сторону от оси движения экскаватора.

Схема рыхления грунта сезонного промерзания экскаватором ЭО-4321 с зубом-рыхлителем приведена на рис. 56.

Технико-экономические показатели экскаватора ЭО-4321 при рыхлении грунта сезонного промерзания

Рис 56. Схема рыхления грунта сезонного промерзания экскаватором ЭО-4321 с зубом-рыхлителем

ЭКСКАВАТОР ЭО-4121А

Экскаватор ЭО-4121А (рис 67) производства Ковровского экскаваторного завода предназначен для разработки грунта I-IV групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта V, IV групп и мерзлого грунта, а также погрузки различных сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

Экскаватор поставляется потребителям с оборудованием обратная лопата и ковшом емкостью 1,0 м³.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды сменных рабочих органов.

К оборудованию обратная лопата: ковш емкостью 0,65 м³; рыхлитель статического действия; захватно-клещевое устройство (однозубое и трехзубое); гидромолот СП-62; удлиненная рукоять.

К оборудованию прямого копания: ковш поворотный емкостью 1,0 м³; ковш открывающийся днищем емкостью 1,0 м³; ковш для производства погрузочных работ емкостью 1,5 м³.

К грейферному оборудованию: грейферный ковш емкостью 1,0 м³; удлинительные вставки.

Рис. 57. Схема экскаватора ЭО-4121А

Техническая характеристика

Схемы и кинематические параметры рабочей зоны экскаватора ЭО-4121А, оборудованного обратной, прямой лопатами и различными рабочими органами, приведены на рис-58-64.

Рис. 58. Схема работы экскаватора ЭО-4121А с обратной лопатой

Рис. 59. Схема применения гидромолота СП-62 на экскаваторе ЭО-4121А

Рис. 60. Схема применения экскаватора с обратной лопатой и зубом-рыхлителем

Техническая характеристика

Рис. 61. Схема работы экскаватора ЭО-4121А с обратной лопатой и ковшом с открывающимся днищем

Рис. 62. Схема работы экскаватора ЭО-4121А с прямой лопатой и поворотным ковшом

Рис. 63. Схема работы экскаватора ЭО-4121А с погрузочным оборудованием

Рис. 64. Схема работы экскаватора ЭО-4121А с грейферным оборудованием

Разработка выемок лобовым забоем экскаватором ЭО-4121А, оборудованным обратной лопатой, и погрузка грунта в автомобили-самосвалы

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью.

На нормальную рукоять монтируется экскавационный ковш емкостью 0,65 или 1,0 м³, а на удлинённую рукоять - емкостью 0,65 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-4121А, а также величина передвижки экскаватора приведены в табл. 38.

Таблица 38

Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-4121А при разработке выемки и погрузке грунта в автомобили-самосвалы приведена в табл. 39.

Таблица 39

Примечание. Значения производительности приняты по ДиЗ, выпуск 10 к ЕНиР.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки. Автомобили-самосвалы под погрузку подают задним ходом и устанавливают в соответствии со СНиП III-4-79 на расстоянии 1 м от бровки выемки с таким расчетом, чтобы средний угол поворота стрелы экскаватора не превышал 70°. При этом учитывают, что радиус выгрузки экскаватора R'_в, при высоте выгрузки 2,5 м (выгрузка в автомобили-самосвалы МАЗ-503А) составляет: с нормальной рукоятью - 7,4 м, с удлиненной 8,8 м.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП III-8-76 в зависимости от вида грунта и глубины выемки.

Схема разработки грунта в выемках экскаватором ЭО-4121А приведена не рис. 65.

Технико-экономические показатели

Технико-экономические показатели при разработке выемки и погрузке грунта в автомобили-самосвалы приведены в табл. 40.

Таблица 40

Разработка выемок лобовым забоем экскаватором ЭО-4121A, оборудованным обратной лопатой, и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной, и удлиненной рукоятью.

На нормальную рукоять монтируется экскавационный ковш емкостью 0,65 или 1,0 м³, а на удлиненную рукоять ковш емкостью 0,65 м³.

Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-4121А, и отсыпаемых отвалов грунта, а также величина передвижки и радиус выгрузки экскаватора в отвал, приведены в табл. 41.

Рис. 65. Схема разработки грунта в выемках экскаватором ЭО-4121А с обратной лопатой и погрузка грунта в автомобили-самосвалы

1 - экскаватор ЭО-4121А; 2 - вешки; 3 - автомобиль-самосвал MAЗ-503A

Таблица 41

Примечание. В числителе приведены параметры выемки и отвала при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - параметры выемки и отвала при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход.

Производительность экскаватора ЭО-4121А при разработке выемки с выгрузкой грунта в отвал приведена в табл. 42.

Таблица 42

Примечание. Значения производительности приняты до ДиЗ, вып. 10 к ЕНиР.

Основные указания по производству работ

До начала производства земляных работ выполняют подготовительные операции: планировку поверхности бульдозером, инструментальную разбивку осей выемки и отвала.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5.

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Откосы боковых стенок выемки, разрабатываемых экскаватором, должен приниматься в соответствии со СНиП III-8-76, в зависимости от вида грунта и глубины выемки.

Схема разработки грунта в выемках, экскаватором ЭО-4121А приведена на рис. 66.

Рис. 66. Схема разработки выемок лобовым забоем экскаватором ЭО-4121А с обратной лопатой и выгрузка грунта в отвал при совмещении оси движения экскаватора с осью выемки

Технико-экономические показатели

Технико-экономические показатели при разработке выемки с выгрузкой грунта в отвал приведены в табл. 43.

Таблица 43

Разработка выемок лобовым забоем экскаватором ЭО4121А, оборудованным обратной лопатой, и выгрузка грунта в отвал при смещении оси движения экскаватора относительно оси выемки

Общие положения

В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью.

На нормальную рукоять монтируется экскавационный ковш емкостью 0,65 или 1,0 м³, а на удлиненную рукоять - емкостью 0,65 м³. Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором ЭО-4121А и отсылаемых отвалов грунта, а также величина передвижки и радиус выгрузки экскаватора приведены в табл. 44. Параметры выемок определены исходя из технологических параметров экскаватора и возможности размещения отвала.

Таблица 44
