ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ ПРИ СОВЕТЕ МИНИСТРОВ СССР

УСЛОВНЫЕ ЗНАКИ ДЛЯ ТОПОГРАФИЧЕСКОЙ КАРТЫ МАСШТАБА 1:1000

Утверждены начальником Главного управления геодезии и картографии при Совете Министров СССР и начальником Военно-топографического управления Генерального штаба.

Обязательны для всех ведомств и учреждений СССР.

С изданием настоящих условных знаков отменяются «Условные знаки для топографической карты масштаба 1:10000» издания 1968 г.

МОСКВА «НЕДРА» 1977

Условные знаки для топографической карты масштаба 1:10000. М., «Недра», 1977. 143 с. (Главное управление геодезии и картографии при Совете Министров СССР)

В данном издании учтены предложения организаций, выполняющих съемки и использующих топографические карты. Проведено согласование с Условными знаками для топографических планов масштабов 1:5000-1:500. Разграничены обозначения для топографических объектов, показываемых во всех случаях и по дополнительным требованиям отраслей народного хозяйства.

Условные знаки составлены в Центральном научно-исследовательском институте геодезии, аэросъемки и картографии ГУГК.

Содержание

ГЕОДЕЗИЧЕСКИЕ ПУНКТЫ

НАСЕЛЕННЫЕ ПУНКТЫ и ОТДЕЛЬНЫЕ СТРОЕНИЯ

ПРИМЕРЫ ИЗОБРАЖЕНИЯ НАСЕЛЕННЫХ ПУНКТОВ

ПРОМЫШЛЕННЫЕ, СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО-КУЛЬТУРНЫЕ ОБЪЕКТЫ

ЖЕЛЕЗНЫЕ ДОРОГИ и СООРУЖЕНИЯ при НИХ

ШОССЕЙНЫЕ И ГРУНТОВЫЕ ДОРОГИ

ПРИМЕРЫ СОЧЕТАНИЙ УСЛОВНЫХ ЗНАКОВ ДОРОЖНОЙ СЕТИ

ГИДРОГРАФИЯ

ОБЪЕКТЫ ГИДРОТЕХНИЧЕСКИЕ И ВОДНОГО ТРАНСПОРТА

ОБЪЕКТЫ ВОДОСНАБЖЕНИЯ

МОСТЫ И ПЕРЕПРАВЫ

РЕЛЬЕФ

Растительность

ОСНОВНЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ УГОДЬЯ

ГРУНТЫ и МИКРОФОРМЫ ЗЕМНОЙ ПОВЕРХНОСТИ

БОЛОТА и СОЛОНЧАКИ

ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ и ГРУНТОВ

ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ

ГРАНИЦЫ и ОГРАЖДЕНИЯ

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ

ОБРАЗЦЫ МАСШТАБОВ ЗАЛОЖЕНИЙ

ШКАЛА цветов красок, применяемых для печати топографической карты масштаба 1:10000

ПОЯСНЕНИЯ К УСЛОВНЫМ ЗНАКАМ

ПЕРЕЧЕНЬ УСЛОВНЫХ СОКРАЩЕНИЙ ПОЯСНИТЕЛЬНЫЕ СЛОВА

АЛФАВИТНЫЙ УКАЗАТЕЛЬ УСЛОВНЫХ ЗНАКОВ

Таблица № 1

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ГЕОДЕЗИЧЕСКИЕ ПУНКТЫ

1

Пункты государственной геодезической сети [12, 14, 15]

2

То же [32, 14, 15]:

1) на курганах (2-высота кургана в м)

2) на скалах-останцах (5-высота скалы-останца в м)

3) на зданиях

3

Пункты геодезических сетей сгущения и точки съемочной сети, закрепленные на местности центрами [13, 14, 15]

4

То же [13, 14, 15]:

1) на курганах (1-высота кургана в м)

2) на скалах-останцах (4-высота скалы-останца в м)

3) церкви, являющиеся пунктами геодезических сетей сгущения или съемочной сети

a

б

5

Астрономические пункты [15]

6

Нивелирные марки и реперы грунтовые (числитель-отметка центра знака, знаменатель - отметка земли) [14, 15]

7

Нивелирные марки и реперы скальные (5-высота скалы-останца в м) [14, 15,16]

8

Столбы граничные (межевые знаки), имеющие значение ориентиров

Таблица № 2

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном
оригинале

на красочном оттиске

НАСЕЛЕННЫЕ ПУНКТЫ и ОТДЕЛЬНЫЕ СТРОЕНИЯ

9

Кварталы городов и поселков городского типа:

1) с преобладанием огнестойких строений (каменных, кирпичных, бетонных, шлакоблочных и др.)

2) с преобладанием неогнестойких строений (деревянных, глинобитных, саманных и др.) [17, 18, 19, 20, 21]

10

Кварталы поселков сельского и дачного типов и др., не разделяемые по огнестойкости [18, 19, 20, 21]

11

Кварталы проектируемые [22]

12

Строения жилые и нежилые в разделяемых по огнестойкости кварталах городов и поселков городского типа, а также огнестойкие жилые и нежилые строения, расположенные вне этих кварталов [19, 20, 21]

a

б

13

Строения неогнестойкие жилые и нежилые, расположенные вне кварталов, разделяемых по огнестойкости [19, 20, 21]

а

б

14

Выдающиеся огнестойкие жилые и нежилые здания [23]

15

Этажность зданий:

1) в городах и рабочих поселках (с 9-ти этажей и выше)

2) в населенных пунктах сельского и дачного типов (с 3-х этажей и выше) [24]

Таблица № 3

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном
оттиске

16

Капитальные сооружения башенного типа (водонапорные и силосные башни, кирпичные пожарные каланчи, градирни и т.п.)

а

б

17

Вышки легкого типа (наблюдательные, прожекторные, спортивные и др.)

18

Церкви, костелы, кирхи каменные [25]

а

б

19

Церкви, костелы, кирхи деревянные [25]

а

б

20

Мечети каменные

а

б

21

Мечети деревянные

а

б

22

Буддийские монастыри, храмы и пагоды

а

б

23

Часовни

24

Разрушенные и полуразрушенные строения, имеющие значение ориентиров [26]

а

б

Таблица № 4

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

25

Въезды во двор под аркой [27]

26

Въезды во двор открытые [27]

27

Подземные переходы через улицы и дороги

а

б

28

Туннельные путепроводы и эстакады-путепроводы для движения транспорта по улицам [81]

29

Непроезжие участки улиц (ступенчатые, на склонах гор и т.п.) [28]

30

Павильоны, беседки [29]

а

б

31

Навесы на столбах [29]

а

б

32

Погреба [29]

33

Овощехранилища, оранжереи, теплицы [29]

а

б

34

Постоянные стоянки юрт, чумов и т.п.

Таблица № 5

35

ПРИМЕРЫ ИЗОБРАЖЕНИЯ НАСЕЛЕННЫХ ПУНКТОВ

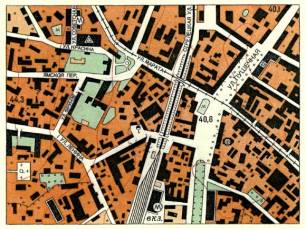

Пример изображения части города

[17, 18,19, 20, 21, 23, 24, 27, 30, 31, 32, 33, 34, 66, 68]

На съемочном оригинале

На красочном оттиске

Таблица № 6

36

Пример изображения части города

[17, 18,19, 20, 21, 23, 30, 31, 32, 33, 34, 66, 71]

На съемочном оригинале

На красочном оттиске

Таблица № 7

37

Пример изображения части малого города

[17, 18,19, 20, 21, 23, 30, 31, 32, 33, 34]

На съемочном оригинале

На красочном оттиске

Таблица № 8

38

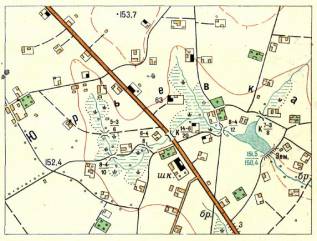

Пример изображения поселка дачного типа

[18,19, 20, 21, 23, 30, 31, 32, 33, 34, 66, 68, 70]

На съемочном оригинале

На красочном оттиске

Таблица № 9

39

Пример изображения поселка сельского типа

[18,19, 20, 21, 23, 30, 31, 32, 33, 34]

На съемочном оригинале

На красочном оттиске

Таблица № 10

40

Пример изображения поселка с бессистемной застройкой

[19, 20, 21, 30, 31, 34, 35, 153]

На красочном оттиске

41

Пример изображения поселка рассредоточенного типа

[19, 20, 21, 30, 31, 34, 35, 153]

На красочном оттиске

Таблица № 11

№№
услов. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

ПРОМЫШЛЕННЫЕ, СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО-КУЛЬТУРНЫЕ ОБЪЕКТЫ

42

Заводские и фабричные трубы (52-высота трубы в м) [36]

43

Заводы, фабрики и мельницы с трубами [37]

а

б

44

Заводы, фабрики и мельницы без труб [37]

a

б

45

Устья основных шахтных стволов; специализация шахт (шах. уг.); материал копров и их высота в м (коп. М 56) [38]

46

Устья основных недействующих шахтных стволов, материал копров и их высота в м (коп. ЖБ 51) [38]

47

Устья вспомогательных шахтных стволов и эксплуатационных шурфов [38]

48

Устья недействующих вспомогательных шахтных стволов и эксплуатационных шурфов [38]

49

Устья действующих штолен [38]

50

Устья недействующих штолен [38]

51

Устья разведочных геологических шурфов [39]

52

Обрушившиеся устья шахтных стволов, шурфов, штолен (7-глубина воронки в м)

a

б

53

1. Линии разведочных геологических шурфов [39]

2. Геологические канавы

54

Отвалы породы-терриконы (8 и 25-высоты отвалов в м)[40]

a

b

Таблица № 12

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


55

Места открытых разработок (карьеры); пескам; материал добычи; 5 и 15-глубины карьера в м [41] а б

56

Изрытые места [42]

57

Открытые соляные разработки [41]

58

Торфоразработки [43]

59

*

Скважины буровые и эксплуатационные (нефтяные, газовые и др.), их назначение и номера (178,1552); загл. - заглушенные (заброшенные) скважины [44]

60

*

Нефтяные и газовые вышки, их назначение и номера[44]

61

Выходы нефти [45]

а

б

62

Нефтяные бассейны и ямы [45]

а

б

63

Склады горючего, цистерны, баки [46]

64

Газгольдеры [46]

65

Бензоколонки, колонки дизельного топлива, заправочные станции [47]

Таблица № 13

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


66

Трубопроводы наземные (назначение: Н-нефть, Г-газ, К-канализация) [48, 54]

67

Трубопроводы наземные и надземные на опоpax (назначение: Н-нефть, Г-газ, К-канализация); 2-высота опор в м [48, 54]

68

Трубопроводы подземные (назначение: Н-нефть, Г-газ) [48, 54]

69

Несколько трубопроводов, уложенных в одной траншее или рядом в одном коммуникационном коридоре[49]

70

1. Станции перекачки (нефти и т.п.) [50]

2. Компрессорные станции на трубопроводах [50]

71

Эстакады для погрузки различных материалов и топлива, укладки трубопроводов и др. [51]

72

Линии электропередачи на металлических и железобетонных опорах (фермах, столбах высотой 14 м и более) 25-высота опоры в м [52, 53, 54]

73

*

Линии электропередачи на деревянных опорах и бетонных столбах высотой менее 34 м [52, 53, 54]

74

*

Воздушные линии связи и технических средств управления: телефонные, телеграфные, радиотрансляции, сигнализации и др. [52, 53, 54]

75

Подводные и подземные кабели [54]

76

Контрольные и усилительные пункты, бункеры и будки смотровые на кабелях и трубопроводах [50]

Таблица № 14

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

77

1. Аэродромы и гидроаэродромы

2. Посадочные площадки (на суше и на воде)

78

1. Гидроэлектростанции [37, 55]

2. Электростанции [37, 55]

79

1. Трансформаторные будки

2. Электрические подстанции [55]

80

*

Трансформаторы на столбах (1) и на постаментах(2)[56]

81

1. Водяные мельницы

2. Водяные лесопильни

82

Ветряные мельницы каменные (1) и Деревянные (2)

83

Ветряные двигатели

84

Печи для обжига извести, древесного угля, имеющие значение ориентиров

85

Пасеки [57]

а

б

86

Загоны для скота [58]

а

б

87

Метрологические станции [59]

а

б

Таблица № 15

№№ услов. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

88

Телевизионные башни (513-высота башни в м, ЖБ-материал постройки) [60]

89

Радиомачты, телевизионные мачты, радиорелейные вышки и ретрансляторы (80-высота мачты в м) [60]:

1) на земной поверхности

2) на крышах зданий

90

Телеграфные и радиотелеграфные конторы и отделения, телефонные станции [61]

91

1. Памятники, монументы, скульптурные фигуры

2. Памятник "Вечный огонь" [62]

92

Туры и каменные столбы высотой 1 м и более [62]

93

Братские могилы [62]

а б

94

1. Отдельные могилы [62]

2. Кресты и знаки с религиозными изображениями, имеющие значение ориентиров

95

Мазары субурганы, обо и другие подобные им сооружения [63]

96

Кладбища [62, 64, 65]

а

б

97

Кладбища с густой древесной растительностью (1), редколесьем (2) и отдельными деревьями (3) [62, 64, 65]

98

Скотомогильники [65]

а

б

2 Условные знаки

Таблица № 16

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ЖЕЛЕЗНЫЕ ДОРОГИ и СООРУЖЕНИЯ при НИХ

99

Трехпутные железные дороги [66]

100

Двухпутные железные дороги [66]

101

Однопутные железные дороги и здания остановочного пункта [35, 66, 68]

102

Электрифицированные железные дороги [35, 66, 68]: 1) трехпутные; 2) двухпутные; 3) однопутные;

4) блокпосты

103

Монорельсовые железные дороги [69]

104

Платформы и погрузочно-разгрузочные площадки [70, 71]

105

Будки, разъезды, казармы и тупики [35, 68, 71]

106

Семафоры и светофоры мачтовые [72, 73]

107

Прожекторные вышки, светофорные арки, фермовые и путевые посты [35, 68, 73]

108

Железные дороги по насыпям (8-высота насыпи в м) [74]

109

Железные дороги в выемках (7-глубина выемки в м) [74]

110

Железные дороги на склонах, укрепленных подпорными стенками (5 и 4-высоты подпорных стенок в м)[75]

111

Туннели (числитель-высота и ширина, знаменатель-длина туннеля в м)[ 75]

112

Полотно разобранных железных дорог, насыпи на них(2-высота насыпи в м) [74, 76]

113

Строящиеся железные дороги нормальной колеи [76]

Таблица № 17

№№ услов. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


114

Участки железных дорог со значительными уклонами (0,020 и более) [77]

115

Узкоколейные железные дороги и трамвайные линии, участки их по насыпям [74, 78]

116

Строящиеся узкоколейные железные дороги [74]

117

Входы на станции метрополитена

118

Выходы линий метрополитена на поверхность [79]

119

Подвесные дороги, опорные столбы и фермы [69]

120

Фуникулеры и бремсберги [80]

121

Железные дороги на эстакадах [81]

122

Галерея вдоль скалы [75, 82]

123

Галерея вдоль откоса [82]

124

Станционные пути, начало их разветвления [71, 83]

125

Подземные переходы (туннели) под железнодорожными путями [84]

126

Переходные мостики (виадуки пешеходные над железной дорогой) [72, 84]

127

Здания вокзалов, станций [68]

128

Депо, поворотные круги [68, 71, 85]

Примечание.

Главный путь на станциях выделяется толщиной линии 0,3 мм

Таблица № 18

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

ШОССЕЙНЫЕ И ГРУНТОВЫЕ ДОРОГИ

129

Автострады (8-ширина одной полосы в м, 2-количество полос, Ц-материал покрытия) [86, 87]

130

Усовершенствованные шоссе (7-ширина покрытой части, 32-ширина всей дороги от канавы до канавы в м, А-материал покрытия") [86, 88]

131

Шоссе; номера автомобильных дорог [86, 89]

132

Улучшенные грунтовые дороги (8-ширина проезжей части дороги в м, Г-материал добавки); границы участков с добавками [86, 90]

133

Дороги с деревянным покрытием [91]

134

Грунтовые проселочные дороги [92]

135

Полевые и лесные дороги [92, 93, 94]

136

Караванные пути и вьючные тропы [93, 94]

137

Пешеходные тропы [93, 94]

138

Зимние дороги [93, 95]

139

1.Скотопрогоны с ограждениями шириной менее 10 м

2.Скотопрогоны без ограждений (межрайонного и межобластного значения) шириной менее 10 м; 6 и 8-ширина скотопрогонов в м [96]

Таблица № 19

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

140

Строящиеся дороги [97]:

1) автострады, насыпи и выемки на них (7-высота насыпи и глубина выемки в м);

2) усовершенствованные шоссе:

3) шоссе;

4) улучшенные грунтовые;

5) с деревянным покрытием

141

Труднопроезжие участки дорог: 1) шоссейных;

2) улучшенных грунтовых;

3) грунтовых проселочных[98]

142

Участки грунтовых дорог, проезжие только при отливе моря, сработке водохранилища или идущие по руслу потока в горах [99]

143

Фашинные участки дорог, гати и гребли [100]

144

Участки троп на искусственных карнизах-овринги (числитель - наименьшая ширина, знаменатель - длина в м) [101]

145

Дороги по насыпям (8-высота насыпи в м) [74]

Таблица № 20

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

146

Дороги в выемках (5 и 2-глубины выемок в м) [74]

147

Пешеходные дорожки и аллеи в парках, на кладбищах и т.п. шириной [64]: 1)до 3 м;

2) от 3 до 5 м;

3) 5 м и более (изображаются о масштабе карты)

148

Лотки для спуска леса и других материалов [102]

149

Границы смены материалов покрытия на шоссейных дорогах [86]

150

Оборудованные (1) и необорудованные (2) съезды на шоссейных дорогах [103]

151

Остановки автобусов и троллейбусов (вне населенных пунктов)[104]:

1) необорудованные;

2) с павильонами (навесами)

152

Километровые знаки (столбы и камни); надписи числа километров [104]

153

Указатели дорог, названий населенных пунктов и рек (1); постоянные арки на автомобильных дорогах (2) [27, 104]

154

Насаждения вдоль дорог, рек, каналов и канав [105]:

1) узкие полосы деревьев (с указанием породы и высоты в м);

2) узкие полосы кустарников;

3) отдельные деревья и их ряды;

4) отдельные кустарники

Таблица № 21

ПРИМЕРЫ СОЧЕТАНИЙ УСЛОВНЫХ ЗНАКОВ ДОРОЖНОЙ СЕТИ

155

Пересечения и стыки железных дорог [72, 73, 74, 105, 106, 152, 153]

156

Пересечения железных и шоссейных дорог [72, 74, 75, 103, 106, 152, 153]

157

Переезды:1. Над железной дорогой 2. Под железной дорогой 3. На одном уровне Туннели на железных и шоссейных дорогах

158

Съезды и переезды на автострадах и шоссейных дорогах [74, 103, 106, 152, 153, 155]

159

Пересечения и стыки шоссейных дорог: трамвайные линии, идущие рядом с шоссе и улучшенными грунтовыми дорогами: обсадки электролинии и линии связи [53, 74, 78, 103, 105, 106],



160

Трамвайные линии, проложенные по шоссе [78]

161

Участки дорог с крутыми подъемами и спусками (8  % и более)[77, 107]

Участки дороге малым радиусом поворота (менее 25 метров") [77, 107]

Таблица № 22

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ГИДРОГРАФИЯ

162

*

Береговые линии постоянные и определенные. Отметки урезов воды: 86.2-лриведенные к среднему меженному уровню; 87.4-15.V- по фактическим определениям с датой измерений [108, 109]

163

*

Береговые линии непостоянные (пересыхающих и сезонно-водных рек и озер). Отметки высот береговой линии [110]

164

*

Береговые линии неопределенные (рек и озер в зарослях камыша, на болотах, низменных побережьях и т.п.). Отметки урезов воды [109]

165

Береговые отмели и мели

166

Берега опасные (характер опасности неизвестен) [111]

167

Приливо-отливные полосы (осушки) [112]:

1) берега осыхающие песчаные

2) берега осыхающие песчано-каменистые и галечно-гравийные

3) берега осыхающие илистые

4) берега осыхающие песчано-илистые

5) берега осыхающие скалистые

168

Берега обрывистые с пляжем, не выражающимся в масштабе карты (18-высота обрыва в м)

169

Берега обрывистые, без пляжа [109, 113]:

1) для рек при ширине их на карте 1,5 мм и более (17-высота обрыва в м)

2) для рек при ширине их на карте менее 1,5 мм

170

Береговые валы не выражающиеся в масштабе карты (1-высота вала в м)

Таблица № 23

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


171

Реки и ручьи шириной [108, 109, 114]: 1) до 3 м

2) от 3 до 5 м

3) 5 м и более - изображаются в масштабе карты

Направление и скорость течения рек в м/с:

Ширина рек в м (числитель), глубина в м и грунт дна (знаменатель)

172

Русла рек и ручьев с чередованием пересыхающих и непересыхающих участков [115]

173

Русла рек и ручьев с пропадающими (подземными, разливающимися на болотах и т.п.) участками:

1) изображаемые в две линии

2) изображаемые в одну линию

174

Озера: пресные (1), соленые (2), горько-соленые (3) [108, 116]

175

Водопады (5 и 4-высота падения воды в м) [117]

176

Пороги, протяженность которых не выражается в масштабе карты [117]

177

Пороги, протяженность которых выражается в масштабе карты [117]

178

Границы и площади разливов рек и озер; границы и площади создаваемых водохранилищ и водохранилищ действующих, но не достигающих уровня нормального подпорного горизонта [108, 118]

Таблица № 24

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


179

Банки малого размера (5-глубина в м) [119]

180

Камни подводные [119]

181

Камни надводные [119]

182

Камни осыхающие [119]

183

Скалы надводные (12- высота скалы над водой в м) [119]

184

Рифы осыхающие [119]

185

Рифы подводные [119]

186

Изобаты и их надписи [119]

187

Глубины в м [119]

188

Водная растительность (водоросли и др.) [120]

189

Стрелки, показывающие направление приливо-отливных течений (с оперением - приливы, без оперения - отливы) [119]

190

Скопления плавника [121]

Таблица № 25

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ОБЪЕКТЫ ГИДРОТЕХНИЧЕСКИЕ И ВОДНОГО ТРАНСПОРТА

191

Канализованные участки рек, каналы и канавы шириной [122, 123]:

1)до 3м

2) от 3 до 5 м

3)5 м и более (изображаются в масштабе карты)

*

Ширина по верху и по дну (числитель) и глубина (знаменатель) каналов и канав в м

192

Каналы и канавы наземные бетонированные [122, 124]

193

*

Каналы подземные и подземная дренажная сеть [122, 125]

194

Каналы строящиеся [122, 127]

195

Сухие канавы шириной [122, 126]:

1) до 3м

2) от 3 до 5 м

3)5 м и более (изображаются в масштабе карты): 8- ширина канавы в м, гл. 3 м - глубина канавы

:

Таблица № 26

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


196

Реки, каналы и канавы с дамбами или валиками с одной и с двух сторон (2 - высота дамбы в м)[ 127]

197

Дамбы, искусственные валы и валики, плотины у пересохших водоемов (3-высо-та в м) [127]

198

Канализованные участки рек, каналы и канавы в выемках с одной и с двух сторон (5 и 2-глубины выемок в м) [123]

199

Водораспределительные устройства (регуляторы и др.), на оросительных каналах [128]

200

Водораспределительные устройства (регуляторы и др.), совмещенные с автодорожными мостами (1 и 3) и трубами (2) [128]

201

Водовыпуски на дамбах и валиках лиманного орошения

202

Дюкеры [129]

203

Акведуки [129]

Таблица № 27

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


204

Водосливы (сопрягающие сооружения):

1) быстротоки и ступенчатые перепады (3-высота перепада воды в м)

2) сбросы консольные (4-высота сброса воды в м)

205

Ручьи, каналы или канавы, проходящие через трубы [130]

206

*

Плотины проезжие, ширина которых выражается в масштабе карты (215-длина,20-ширина плотины по верху в м, Бет,- Зем.-материал сооружения, дробью-отметки урезов воды верхнего и нижнего бьефов) 115,5-отметка на гребне плотины [131]

207

*

Плотины проезжие, ширина которых не выражается в масштабе карты [131]

208

*

1. Плотины непроезжие (230-длина. 3-ширина плотины по верху в м, Зем.-материал сооружения, дробью- отметка уреза воды и высотная отметка у Основания плотины) [131, 132] 2. Резервные обводные канавы 3. Затопленные участки леса, деревья и кустарники [132]-

209

Плотины подводные [131]

210

Плотины с воротами для пропуска плотов [131] а б

211

Плотины прорванные а б

Таблица № 28

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


212

Шлюзы, выражающиеся в масштабе карты [133] 1. Камеры (90-длина камеры, 30-ширина ворот, 3,5-глубина на пороге ворот в м)

2. Ворота (затворы) шлюзов

213

Шлюзы, не выражающиеся в масштабе карты [133]

214

Ворота шлюзов с мостами [133]

215

Набережные каменные, бетонные и железобетонные [134]

216

Набережные деревянные [134]

217

Спуски и лестницы на набережных [134]

218

Берега со спланированными, неукрепленными откосами [134]

219

Берега с укрепленными откосами [134]

220

Берега с укрепленными откосами и бермой шириной более 1 м [134]

221

1. Водомерные посты и футштоки [135]

2. Водомерные посты с оборудованными гидрометрическими створами [135]

222

Пристани с оборудованными причалами [136]

а

б

223

Молы, причалы, пирсы [137]

а б

Таблица № 29

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


224

Якорные стоянки, остановочные пункты и пристани без оборудованных причалов [138]

225

Железные дороги по молу

226

Волноломы, траверсы, буны и т.п. сооружения [139]

227

Морские каналы [140, 141]

228

Железнодорожные паромы

229

Маяки [140]

230

Огни (светящие береговые навигационные знаки) [140]

231

Постоянные знаки береговой сигнализации, имеющие значение ориентиров [142]

232

Плавучие маяки с одним огнем [140]

233

Плавучие маяки с двумя огнями [140]

234

Светящие буи [140]

Таблица № 30

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

ОБЪЕКТЫ ВОДОСНАБЖЕНИЯ

235

Водопроводы наземные [48, 54, 144]

236

Водопроводы подземные [48, 54, 144]

237

Потки и желоба для подачи воды [54, 145]:

1) наземные

2) на опорах

238

Кяризы [144]: 1) действующие

2) недействующие

239

Главные колодцы в степных и пустынных местностях (числитель- отметка поверхности земли у колодца, знаменатель-глубина колодца в м до уровня воды и до дна) [144, 146]

240

Колодцы (IX-VI-месяцы, когда колодец имеет воду) [146]

241

*

I. Колодцы с механическим подъемом воды [146, 147]

2. Колодцы бетонированные с механическим подъемом воды [146, 147]

242

Колодцы с ветряным двигателем [148]

243

Колодцы, расположенные внутри зданий; колодцы, совмещенные с водонапорными башнями и водокачками [148]

Таблица № 31

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


244

1. Артезианские колодцы и артезианские скважины [148]

2. Артезианские колодцы с откачивающими устройствами [147, 148]

3. Артезианские колодцы, расположенные внутри зданий [148]

4.Артезианские колодцы, расположенные внутри зданий, совмещенные с откачивающими устройствами [147, 148]

245

Колонки водоразборные (вне населенных пунктов)

246

Чигири

247

Стационарные насосы (без построек) на каналах (1) и передвижные насосы на каналах (2) [149]



а

248

Водохранилища открытые, крытые и подземные, отстойники, бассейны, дождевые ямы (2 и 3-высота обваловки в м; 1II-V1-месяцы, когда водохранилище имеет воду) [124, 150] g

249

Источники (ключи, родники)[151]: 1) необорудованные

2) оборудованные

250

Фонтаны

251

Гейзеры

Таблица № 32

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


МОСТЫ И ПЕРЕПРАВЫ

252

Мосты металлические однопролетные длиной более 13 м [152, 153]

253

Мосты металлические многопролетные (на образце двухпролетный) [152, 153]

254

Мосты металлические подъемные и разводные [152, 153]

255

Мосты каменные, бетонные и железобетонные однопролетные [152, 153]

256

Мосты каменные, бетонные и железобетонные многопролетные (на образце - трехпролетный) [152, 153]

257

Мосты каменные, бетонные и железобетонные подъемные и разводные [152, 153]

258

Мосты деревянные однопролетные [152, 153, 154]

259

Мосты деревянные многопролетные (на образце - двухпролетный) [152, 153]

260

Мосты деревянные подъемные и разводные [152, 153]

261

Мосты на плавучих опорах (плотах, судах, понтонах) [152, 153]

262

Мосты цепные и канатные [152, 153]

263

Мосты двухъярусные с шоссе под железной дорогой (на образце - каменный, бетонный или железобетонный двухпролетный мост) [152, 153]

264

Мосты двухъярусные с шоссе над железной дорогой (на образце - металлический однопролетный мост) [152, 153]

Таблица № 33

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


265

Мосты с проходящими рядом железной дорогой и шоссе [152, 153].

1) на общем пролетном строении

2) на разобщенных пролетных строениях, но на общих опорах

266

*

Характеристики мостов [153, 155]. 8-высота низа пролетного строения над уровнем воды (на судоходных реках), 182--длина моста, 6-ширина его проезжей части в м; 30-автомобильная нагрузка (грузоподъемность) в т; 97,6 - отметка высоты настила

267

*

Мосты длиной от 3 до 13 м и их характеристики [152, 153, 154, 155]:

1) металлические, каменные, бетонные и железобетонные мосты

2) деревянные мосты

3) цепные и канатные мосты

268

Мосты длиной менее 3 м [156]

269

*

Характеристики мостов менее 3 м [157]: 112,6-отметка настила моста; 2-длина по настилу, 5-ширина проезжей части в м

270

Трубы под дорогами [157]

271

*

Характеристики труб под дорогами [157]: 157,5 и 62,8-отметки полотна дороги над трубами; 1,0 и 0,6-внутренний диаметр труб в м; 2-количество труб; Бет., М-материал труб

Таблица № 34

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


272

Мосты пешеходные [156, 158]

273

Мосты пешеходные висячие [158]

274

Мосты пешеходные со ступенями [158]:

1) каменные, бетонные, железобетонные и металлические;

2) деревянные

275

Паромы с механическим двигателем (145-ширина реки, 8x6-размер грузовой палубы парома в м, 30-грузоподъемность в т) [159]

276

Паромы (140-ширина реки,4×3-размер грузовой палубы парома в м, 8-грузоподъемность в т) [159]

277

Перевозы лодочные с механическим двигателем [160]

278

Перевозы лодочные [160]

279

Броды и их характеристики: числитель-глубина и длина брода в м, знаменатель - характер грунта дна и скорость течения в м/с [161]

Таблица № 35

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


РЕЛЬЕФ

280

Горизонтали основные и их надписи в м [162]

281

Горизонтали основные утолщенные и их надписи в м [162, 163]

282

Горизонтали дополнительные на половине высоты сечения (полугоризонтали) [164]

283

Горизонтали вспомогательные (на произвольной высоте) [165]

284

Горизонтали для отображения нависающих склонов [166]

285

Указатели направления скатов (бергштрихи) [167]

286

Отметки командных высот [168]

287

Отметки высот [169]

288

1. Отметки высот у ориентиров [169]

2. Отметки высот точек, находящихся ниже уровня моря [169]

289

Перевалы главные, отметки их высот и месяцы действия

290

Перевалы, отметки их высот и месяцы действия

291

Скалы-останцы (10 и 5-высоты останцов в м) [170]

292

Отдельно лежащие камни-ориентиры (2-высота камня в м)

293

Скопления камней

294

Гряды камней [171]

295

Валы корчевания [172]

Таблица № 36

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


296

Обрывы (16-глубина обрыва в м) [173]

297

Укрепленные уступы полей на склонах (2-высота уступа в м) [173]

298

I. Курганы (3-высота кургана в м)

2.Бугры естественного происхождения - ориентиры, не выражающиеся горизонталями (ледяные, торфяные, минеральные)

а

б

299

1. Ямы (3-глубина ямы в м)

2. Силосные ямы и силосные траншеи

3. Ямы естественного происхождения (2-глубина ямы в м)

а

б

300

Карстовые и псевдокарстовые воронки и просадки (3-глубина воронки в м) [174]

а

б

301

*

1. Западины (блюдца)

2. Вымочки[175]

3. Пятна развевания (дефляционные котловинки) [175]

302

Входы в пещеры и гроты [176]

303

Кратеры вулканов

а

б

304

Кратеры грязевых вулканов и сопок (1-глубина кратера, 2-высота валика в м)

а

б

Таблица № 37

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


305

Крутые задернованные склоны протяженностью на карте менее 1 см [177]

306

Крутые задернованные склоны протяженностью на карте 1 см и более [177]

307

Задернованные уступы (бровки), не выражающиеся горизонталями [178]

308

Сухие русла и водороины (рытвины) [179]

309

*

Овраги и промоины шириной [179]:

1) менее 3 м

2) от 3 до 10 м (7/4-характеристика оврага: в числителе - ширина по верху, в знаменателе - глубина в м)

3) более 10 м - изображаются в масштабе карты (6 и 9-глубины оврагов в м)

4) эрозионные борозды

310

Оползни [180]:

1) действующие (3-глубина обрыва в м)

2) старые (с задернованным обрывом)

Таблица № 38

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


311

Осыпи рыхлых пород (песчаные, глинистые и др.) [180]

312

Осыпи твердых пород:

1) каменисто--щебеночные;

2) галечниковые [180]

313

Скалистые обрывы [181]

а

б

314

Скалы

315

Дайки (5-высота дайки в м) [182]

а

б

316

Каменные реки [183]

Таблица № 39

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


317

Ледники [184]-1) фирновые поля 2) ледниковые языки 3) границы фирновых полей 4) границы ледниковых языков

3

318

1.Ледниковые трещины [185]

2.Морены [185]

319

Каровые и другие ледники с короткими языками [184]

1

320

Снежники [186]

321

Наледи [187]:

1) речные

2) грунтовые

3) границы больших наледных полян

1

2

322

а

Ледяные обрывы (барьеры); 5-глубина обрыва в м

б

Таблица № 40


Пример изображения высокогорного ледникового рельефа

[184, 185, 186]

1. Фирновые поля и снежники. 2. Ледниковые языки. 3. Ледниковые трещины краевые (бергшрунды).4. Ледниковые трещины. 5. Скалы и скалистые обрывы. 6. Морены. 7. Каменисто-щебеночные осыпи. 8. Каменистые поверхности (выходы монолитных пород). 9. Отметки концов ледниковых языков. 10. Ледниковые колодцы. 11. Водотоки на леднике.

Таблица № 41

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

Растительность

324

Контуры растительности, грунтов и др. [188]

Древесная растительность

325

Леса [189]:

1) хвойные (еловые, пихтовые, сосновые, кедровые и др.)

2) лиственные (дубовые, буковые, березовые осиновые и др.)

3) смешанные

326

Криволесье на оползневых и карстовых участках ("пьяный лес")

327

Характеристики древостоев в м: числитель - средняя высота, знаменатель - средняя толщина стволов, справа от дроби - среднее расстояние между деревьями [190]

328

Угнетенные низкорослые и карликовые леса [191]

329

*

Поросль леса (2-средняя высота деревьев в м)[192]

330

Молодые посадки леса: 1) полосами шириной менее 30 м (3-сред-няя высота деревьев в м)

2) площадные при ширине 30 м и более (2-средняя высота деревьев в м)

331

Питомники лесных, фруктовых и декоративных пород: 1) полосами шириной менее 30м (0,2--средняя высота саженцев в м)

2) площадные - при ширине 30 м и более (1-средняя высота саженцев в м)

Таблица № 42

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

332

Просеки в лесу шириной менее 5 м (4-ширина просеки в м) [193]

333

Просеки в лесу шириной от 5 до 10 м (5-ширина просеки в м) [194]

334

Просеки в лесу шириной от 10 до 20 м [194]

335

Просеки в лесу шириной 20 м и более [194]

336

Номера лесных кварталов [194]

337

Просеки в лесу, ограниченные сухими канавами (1), заборами, изгородями плетнями (2) [194]

338

Дороги по просекам [194]

339

Линии связи по просекам [194]

1)при ширине просек от 5 до 10 м

2) при ширине просек до 5 м (3-ширина просеки в м)

340

Границы по просекам [194]

Таблица № 43

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


341

Редкие леса (редколесье) [195]

342

Редкие угнетенные низкорослые леса и редкие карликовые леса [195]

343

Редкая поросль леса [195]

344

Узкие полосы леса и древесных насаждений шириной до 15 м и высотой менее 4 и (2-средняя высота деревьев в м) [196]

345

Узкие полосы леса и древесных насаждений шириной до 15 м и высотой 4 м и более (25 - средняя высота деревьев в м) [196]

346

*

Характеристики узких полос леса и древесных насаждений, определяемые при съемках для мелиорации земель: 3-средняя высота деревьев в м, 10-ширина полосы в м, 4-среднее количество рядов деревьев [196]

347

Площади леса, не выражающиеся в масштабе карты

348

Отдельные рощи, не выражающиеся в масштабе карты, но имеющие ориентирное или культурно-историческое значение:

1) хвойные,

2) лиственные,

3) смешанные [197]

349

Отдельно стоящие деревья, имеющие ориентирное или культурно-историческое значение:

1) хвойные,

2)лиственные [197]

350

Отдельные деревья в населенных пунктах, на пашнях и др., не имеющие значения ориентиров.

Таблица № 44

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

351

Вырубленные участки леса (вырубки) [198]

352

Горелые и сухостойные участки леса [199]

353

Буреломы (ветровалы) [200]

354

Отдельные группы стланика [201]

355

Сплошные заросли стланика (2-средняя высота стланика в м) [201]

356

Заросли бамбука (4-средняя высота бамбука в м)[202]

357

Отдельные пальмы

358

Пальмовые рощи

а

б

359

Мангровые заросли (3-средняя высота мангров в м) [202]

Таблица № 45

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

Кустарниковая, полукустарниковая и кустарничковая растительность

360

1. Отдельные кусты

2. Группы кустарников

361

*

Сплошные заросли кустарников (1-средняя высота кустарников в м) [203]

362

Сплошные заросли колючих кустарников (2-средняя высота кустарников в м) [203]

363

*

Породы кустарников и стланика: хвойные (1), лиственные (2) (3 и 0,5-средние высоты в м) [203]

364

*

Узкие полосы кустарников и живые изгороди [204]

365

Отдельные группы саксаула

366

Сплошные заросли саксаула (3-средняя высота саксаула в м)

367

Полукустарники (полынь, терескен, сарсазан и др.)

368

Кустарнички (вереск, багульник, черника, голубика и др.)

Таблица № 46

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


Травяная, моховая и лишайниковая растительность

369

Луговая травянистая растительность высотой менее 1 м [205]

370

Низкотравная влаголюбивая растительность высотой менее 1 м (осока, пушица и др.) [205]

371

Высокотравная растительность высотой 1 м и более [205, 206]

372

Камышовые и тростниковые заросли [205, 207]

373

Мочажинки, не выражающиеся в масштабе карты

374

Степная травянистая растительность [205]

375

Моховая растительность [205, 208]

376

Лишайниковая растительность (ягель и др.) [205, 208]

Таблица № 47

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

Культурная растительность

377

*

Фруктовые и цитрусовые сады [209]

378

Ягодные сады (малина, смородина и другие ягодные кустарники) [209]

379

Фруктово-ягодные сады [209]

380

Виноградники [209]

381

Виноградники с фруктовыми деревьями [209]

382

Фруктовые и цитрусовые сады с участками виноградников, не выражающимися в масштабе карты [209]

383

Плантации технических культур[209]:

1) древесных

2) кустарниковых

3)травянистых

Таблица № 48

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

384

Газоны

385

Пашни [210]

386

Огороды (приусадебные участки в населенных пунктах)

387

Рисовые поля

388

1. Рисовые поля, покрытые водой (в период вегетации)

2. Межчековые валики на рисовых полях (1 и 0,8-высоты валиков в м) [127]

389

Парники

Таблица № 49

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ОСНОВНЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ УГОДЬЯ

390

Пашни богарные (в районах поливного земледелия)[212]

391

Пашни осушенные [213]

392

Пашни с оросительной сетью [214]

393

Пашни орошаемые[214]

394

Пашни лиманного орошения [215]

395

Пашни заливные (пойменные и др.)

396

Пашни, засоренные камнями [216]

397

Залежи чистые [217]

,

398

Залежи богарные (в районах поливного земледелия) [212, 217]

Таблица № 50

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


399

Залежи рисовые [217]

400

Залежи осушенные [213, 217]

401

Залежи с оросительной сетью [214, 217]

402

Залежи орошаемые [214, 217]

403

Залежи лиманного орошения [215, 217]

404

Залежи заливные (пойменные и др.) [217]

405

Залежи, засоренные камнями [216, 217]

406

Сенокосы чистые [218]

407

Сенокосы коренного улучшения [218, 219]

Таблица № 51

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


408

Сенокосы осушенные [213, 218]

409

Сенокосы с оросительной сетью [214, 218]

410

Сенокосы орошаемые [214, 218]

411

Сенокосы лиманного орошения [215, 218]

412

Сенокосы заливные (пойменные и др.) [216, 220]

413

Сенокосы, засоренные камнями [218]

414

Пастбища чистые [221]

а

б

415

Пастбища культурные [221, 222]

416

Пастбища коренного улучшения [221, 219]

Таблица № 52

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


417

Пастбища осушенные 213, 223]

418

Пастбища с оросительной сетью [214, 221]

419

Пастбища орошаемые [214, 221]

420

Пастбища лиманного орошения [215, 221]

421

Пастбища заливные (пойменные и др.) [221]

422

Пастбища, засоренные камнями [221]

423

Сельскохозяйственные угодья, загрязненные отходами промышленных предприятий или засыпанные мелкоземом

424

Отдельно стоящие деревья, имеющие хозяйственную ценность (фруктовые, ореховые и др.)

Таблица № 53

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


на съемочном оригинале

на красочном оттиске

ГРУНТЫ и МИКРОФОРМЫ ЗЕМНОЙ ПОВЕРХНОСТИ

425

Пески [223]: 1) ровные 2) неровные (ячеистые, бугристые и др.)

426

Галечники [223]

427

Такыры [224]

а

б

428

Глинистые поверхности [225]

429

Каменистые россыпи и щебеночные поверхности [226]

430

Каменистые поверхности (выходы монолитных пород) [227]

431

Полигональные поверхности [228]

432

Поверхности с буграми, не выражающимися горизонталями [229]

433

*

Кочковатые поверхности [230]

434

Слой самосадочной соли на поверхности [231]

Таблица № 54


№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


БОЛОТА и СОЛОНЧАКИ

435

Болота непроходимые и труднопроходимые [232]:

1) низкотравные (осоковые, пушицевые и др.)

2) высокотравные (камышовые, тростниковые и др.)

3) моховые: 1,8-глубина болота в м

436

Болота проходимые [232]:

1) низкотравные (осоковые, пушицевые и др.)

2) высокотравные (камышовые, тростниковые и др.)

3)моховые 0,5 и глубже 2,5 м-глубины болот в м

437

Заболоченные земли (луга, кустарники, леса и др.) (1 и 2) [233] заболоченность по узким ложбинам, деллям и др. (3)

438

Солончаки непроходимые (мокрые, пухлые) [234]

439

Солончаки проходимые [234]

440

Солончаки проходимые, не выражающиеся в масштабе карты (1),и засолоненные земли с выцветами солей на поверхности (2) [235]

441

Примеры изображения болот

Моховое грядовое болото с редким угнетенным, низкорослым лесом на грядах [232]

Таблица № 55

442

Моховые и облесенные болота проходимые и непроходимые, заболоченные земли [232]

На красочном оттиске

Таблица № 56

ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ и ГРУНТОВ

[236]

на съемочном оригинале

на красочном оттиске

443

Растительность различных типов в обжитой местности

444

Четкая граница между высоким лесом и угнетенным низкорослым лесом

445

Постепенный переход высокого леса к угнетенному низкорослому лесу [Ш8]

446

Постепенный переход от леса к редколесью, кустарникам и лугу

447

Лес на песке

Таблица № 57

на съемочном оригинале

на красочном оттиске

448

Редкий лес с порослью

449

Редкий лес на моховом болоте с кочками

450

Сплошные заросли кустарников на песке и группы кустарников на песке(2) [237]

451

Сплошные заросли саксаула на песке и на засолоненных землях (2) [238]

452

Вырубка с порослью и гарь с порослью (2)

453

Редкий лес со сплошными зарослями кустарников по вырубке

Таблица № 58

454

Редкий лес и группы кустарников на скалистых склонах

455

Редкий угнетенный низкорослый лес на осоковом проходимом болоте с кустарничками

456

Высокотравная растительность с группами кустарников

457

Лишайниковый покров каменистых поверхностей с отдельными группами стланика (1) и кустарников (2)

458

Полукустарники среди степной травянистой растительности (1) и на глинистой поверхности (2) [225, 239]

459

Редкий лес на глинистой поверхности и отдельные группы саксаула на засолоненной глинистой поверхности (2) [225]

460 *

Комплексная полукустарниковая растительность полупустынь и пустынь (1) и комплексная травянистая растительность степей (2) [240]

 461

Луг с выцветами солей на поверхности

462

Заболоченный луг

463

Группы кустарников на лугу

464

Группы кустарников и отдельные пучки высокотравья в степи

 465

Луг с кочками

Таблица № 59

466

Моховой покров бугристых поверхностей

467

Мохово-кустарничковый покров заболоченных бугристых поверхностей

468

Камышовые заросли с группами кустарников

469

Мохово-травянистый покров [241]

470

Отдельные группы саксаула на песке, закрепленном полукустарниками

471

Пески, закрепленные травянистой растительностью

472

Редкий лес на каменистых россыпях (1) и на каменистых поверхностях (2) [226]

473

Редкий лес и группы кустарников на осыпях рыхлых пород [180]

474

Луг, засоренный камнями

Таблица № 60

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ

475

Залежи с редким лесом (1) и редкой порослью (2)

476

Залежи с группами кустарников (1) и заболоченные (2)

477

Пастбища с редким лесом (1) и редкой порослью (2)

478

Пастбища с группами кустарников (1) и заболоченные с кочками (2)

479

Сенокосы с редким лесом (1) и редкой порослью (2)

480

Сенокосы с группами кустарников (1) и заболоченные с кочками (2)

Таблица № 61

№№ условн. знаков

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ


ГРАНИЦЫ и ОГРАЖДЕНИЯ

481

Границы государственные [242, 243]

482

Границы полярных владений СССР [242]

483

Границы союзных республик СССР [242, 244]

484

Границы АССР, краев областей и автономных областей, не входящих в состав края [242, 244]

485

Границы автономных областей, входящих в состав края Границы национальных округов [242, 244]

486

*

Границы районов [242, 244, 245]

487

Границы городских земель [242, 244, 246].

488

*

Границы землепользования и отводов [242, 245]

489

Границы государственных заповедников [242]

490

Древние исторические стены (5-высота стены в м) [247]

491

Ограды каменные, железобетонные, кирпичные и глинобитные [248]

492

Ограды металлические [248]

493

Деревянные заборы, изгороди, плетни и другие легкие ограждения

494

Ограждения из колючей проволоки

Таблица № 62

№№ условн. знаков

НАЗВАНИЯ ОБЪЕКТОВ

ОБРАЗЦЫ И НАЗВАНИЯ ШРИФТОВ

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ

[250, 251]

Города

[252]

495

Столица СССР, столицы союзных республик с населением свыше 1000000 жителей. Города с населением свыше 1000000 жителей

шр. Четкий полужирный (4-132-8,0 зг.)

496

То же для вторых и повторных названий и надписей за ранками листов

шр. Четкий (Ч-131-5,4 зг.)

497

Столицы союзных республик СССР с населением менее 1000000 жителей. Города с населением от 500000 до 1000000 жителей

шр. Четкий полужирный (Ч -132-7,0 зг.)

498

То же для вторых и повторных названий и надписей за рамками листов

шр. Четкий (Ч -131-4,4 зг.)

499

Столицы АССР, центры краев, областей и автономных областей, не входящих в состав края. Города с населением от 100000 до 500000 жителей

шр. Четкий суженный полужирный (Ч -122-6,0 зг.)

500

То же для вторых и повторных названий и надписей за рамками листов

шр. Четкий (Ч -131-4,0 зг.)

501

Центры автономных областей, входящих в состав края. Центры национальных округов. Города с населением от 50 000 до 100000 жителей

шр. Четкий суженный полужирный (Ч -122-5,5 зг.)

502

То же для вторых и повторных названий, и надписей за рамками листов

шр. Четкий (Ч -131-3,5 зг.)

503

Города с населением от 10000 до 50000 жителей

шр. Топографический полужирный (Т-332-5,5 зг.)

504

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-3,5 зг.)

505

Города с населением от 2000 до 10000 жителей

шр. Топографический полужирный (Т-132-4,5 зг.)

506

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-3,0 зг.)

507

Города с населением менее 2000 жителей

шр. Топографический полужирный (Т-132-3,5 зг.)

508

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-2,5зг.)

Примечания:

1. Названия и индексация шрифтов, например шр. "Четкий полужирный" (Ч -132-8,0 зг.) даны по "Альбому картографических шрифтов" (Геодезиздат, М, 1956,1957 гг.). В индексах везде указаны размеры заглавных букв.

Таблица № 63

№№ условн. знаков

НАЗВАНИЯ ОБЪЕКТОВ

ОБРАЗЦЫ И НАЗВАНИЯ ШРИФТОВ

Поселки городского типа (рабочие, курортные)

509

Поселки городского типа с населением более 2000 жителей

шр. Древний курсив полужирный (Д-432-4,5 зг.)

510

То же для вторых и повторных названий и надписей за рамками листов

шр.Древний остовный курсив (До-431-3,4 зг.)

511

Поселки городского типа с населением менее 2 000 жителей [253]

шр.Древний курсив полужирный (Д-432)

512

То же для вторых и повторных названий и надписей за рамками листов

шр. Древний остовный курсив (До-431)

Поселки сельского и дачного типа с числом домов: [254, 255]

513

Более 200

шр. Топографический полужирный (Т-132-4,5 с.)

514

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-3,0 с)

515

От 100 до 200

шр. Топографический полужирный (Т-132-3,5 с.)

516

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-2,5 с.)

517

От 20 до 100

шр. Топографический полужирный (Т-132-3,0 с.)

518

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый (Р-131-2,0 с.)

519

Менее 20

шр. Рубленый широкий полужирный (Р-152-2,5с.)

520

То же для вторых и повторных названий и надписей за рамками листов

шр. Рубленый широкий (Р-151-1,8 с.)

521

Отдельные дома и дворы

шр. БСАМ курсив малоконтрастный (Бм-431-2,1с.)

Железнодорожные станции

шр. Древний курсив прямой (Д-231-1,9 с.)

522

Станции, разъезды, платформы, остановочные пункты

Примечания:

1. Шрифт «Древний остовный курсив» (До-431) разработан и размножен для фотонабора в 1959 г. Военно-топографическим управлением Генерального штаба

Таблица № 64

№№ условн. знаков

НАЗВАНИЯ ОБЪЕКТОВ

ОБРАЗЦЫ И НАЗВАНИЯ ШРИФТОВ

Поселки при промышленных предприятиях, железнодорожных станциях, пристанях и т.п., не отнесенные официально к разряду поселков городского типа з

523

Более 1000 жителей

524

От 100 до 1000 жителей

525

Менее 100 жителей

526

То же для вторых и повторных названий и надписей за рамками листов

Пояснительные надписи и характеристики

527

Пояснительные надписи к условным знакам построек и их групп, шахт, скважин, различных сооружений, железнодорожных станций, колодцев и др. Надписи специализации совхозов и ферм [257, 258]

528

Надписи административных центров, характеристики материала покрытия дорог, грунта дна рек [258]

Рубленый широкий (Р-151)

529

Надписи материала постройки мостов и плотин

шр. Топографический полужирный (Т-132-1,7 зг.)

530

Время действия перевалов и месяцы, в течение которых пересыхающие колодцы, дождевые ямы и др. имеют воду

шр. Рубленый широкий полужирный (Р-152-1,7)

531

Оцифровка километровых столбов. нумерация лесных кварталов и пограничных знаков

шр. БСАМ курсив малоконтрастный (Бм-431-1,6)

532

Отметки командных высот

шр. Топографический полужирный (Т-132-2,5)

533

Отметки высот и урезов воды

шр. Топографический полужирный (Т-132-1.Я)

534

Число домов в населенных пунктах [258]

Численные характеристики:

1) зданий (этажность), насыпей, курганов, терриконов, древних стен, опор линий электропередачи, скал останцов, отдельно лежащих камней, ям, выемок, карьеров, шоссейных дорог, паромов, бродов, рек (скорость течения), просек, поросли леса, лесных питомников, защитных лесонасаждений, кустарников и др.

2)мостов, шлюзов, дамб, плотин, туннелей, оврингов, древостоя

3)горизонталей, обрывов, береговых валов, оврагов, промоин и др.

4) глубин, изобат, рек и каналов (ширина и глубина), водопадов, болот, колодцев

5)горизонталей на ледниках и фирновых полях

535

Названия улиц, переулков, площадей ит.д.

УЛ. ПУШЕЧНАЯ 1,5 зг.пл. Новая 1,2 зг ул. Бронная 1,0 зг. шр. Рубленый широкий (Р-151)

Таблица № 65

№№ условн. знаков

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ

Названия океанов, морей, заливов, бухт, губ, фиордов, лагун, лиманов и больших озер

шр. Академический курсив (А-431)

То же для вторых названий и надписей за рамками листов

шр. БСАМ курсив остовный 2 (Бо2-431)

536

[259]

Названия проливов

шр. Академический курсив (А-431)

То же для вторых названий и надписей за рамками листов

шр. БСАМ курсив остовный 2 (Бо2-431)

537

[259]

Примечание:

Размеры надписей подбираются в соответствии с величиной и значением объектов

Таблица № 66

№№ условн. знаков

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ

Названия рек и каналов судоходных

шр. Академический курсив (А-431)

То же для вторых названий и надписей за рамками листов

шр. БСАМ курсив остовный 2 (Бо2-431)

538

[259]

Названия рек, ручьев, озер, прудов, каналов

То же для вторых названий и надписей за рамками листов

шр. Академический курсив (А-431)

шр. БСАМ курсив остовный.2 (Бо2-431)

539

[259]

Названия островов, полуостровов, кос, мысов, шхер, банок, мелей, рифов, отмелей

То же для вторых названий и надписей за рамками листов

шр. Литературный малоконтрастный (Лм-131)

шр. Рубленый широкий (Р-151)

540

[259]

Примечание:

Размеры надписей подбираются в соответствии с величиной и значением объектов

Таблица № 67

№№ условн. знаков

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ

Названия степей, песков, солончаков, болот, урочищ, оврагов, балок, долин, впадин

То же для вторых названий и надписей за рамками листов

шр. Академический курсив (А-431)

шр. БСАМ курсив остовный 2(Бо2-431)

541

[259]

Названия хребтов, возвышенностей, гор, скал, курганов, перевалов, ледников

То же для вторых названия и надписей за рамками листов

шр. Древний курсив полужирный (Д-432)

шр. Древний курсив остовный (До-431)

542

[259]

Названия заповедников

То же для вторых названий и надписей за рамками листов

шр. Рубленый широкий полужирный (Р-152)

шр. Рубленый широкий (Р-151)

543

Характеристика проходимости элементов местности (дорог, троп, отдельных маршрутов и т.п.) и условий обзора

То же для надписей за рамками листов

шр. Рубленый широкий полужирный (Р-152)

шр. Рубленый широкий (Р-151)

544

.



Примечание:

Размеры надписей подбираются в соответствии с величиной и значением объектов

Таблица № 68

№№ условн. знаков

НАЗВАНИЯ ШРИФТОВ



545

Литературный мал о контрастный (Лм-131)

546

БСАМ курсив остовный 2 (Бо2-431)

547

БСАМ курсив малоконтрастный (Бм-431)

54В

Четкий суженный полужирный (4-122)

549

Четкий

(4-131)

Таблица № 69

№№ условн знаков

НАЗВАНИЯ ШРИФТОВ



550

Четкий полужирный (4-132)

551

Академический курсив (А-431)

552

Рубленый (Р-131)

553

Рубленый широкий (Р-151)

554

Рубленый широкий полужирный (Р-152)

Таблица № 70

№№ условн. знаков

НАЗВАНИЯ ШРИФТОВ



555

Топографический 2 (Т2-131)

556

Топографический полужирный (Т-132)

557

Древний курсив прямой (Д-231)

558

Древний курсив полужирный (Д-432)

559

Древний остовный курсив (Дсг431)

Таблица № 71

ОБРАЗЦЫ МАСШТАБОВ ЗАЛОЖЕНИЙ

Примечание.

Два нижних масштаба заложения применяются на листах карты с двумя сечениями рельефа

Таблица № 72

ШКАЛА цветов красок, применяемых для печати топографической карты масштаба 1:10000

1

Черная 2558-01

Контур

Площади приусадебных участков в населенных пунктах (огороды) -15 % точечная сетка в 34 лин/см

2

Коричневая 2558-62

Рельеф

3

Оранжевая (расслабленная) 2558-12

Заливка неогнестойких строений, кварталов городов с преобладанием неогнестойких строений и полотна улучшенных грунтовых дорог

4

Синяя 2558-38

Гидрография, снежники, ледники и наледи

Площади водных пространств -30 % точечная сетка в 48 лин/см

5

Оранжевая (расслабленная) 2558-10

Заливка кварталов городов с преобладанием огнестойких строений и полотна автострад и шоссе

Площади такыров-30 % точечная сетка 48 лин/см

6

Зеленая (расслабленная) 2558-45

Площади лесов и садов

Площади низкорослой расти-тельности-50 % точечная сетка в 34 лин/см (низкорослый лес, поросль, кустарники, стланик, саксаул и т.п.)

ПОЯСНЕНИЯ К УСЛОВНЫМ ЗНАКАМ

ОБЩИЕ ПОЯСНЕНИЯ

1. В таблицах даны условные знаки, обязательные к применению на всех топографических картах масштаба 1:10000, и условные знаки для изображения объектов, наносимых по дополнительным требованиям. Из этих знаков, используемых при специализированных топографических съемках, отдельную группу составляют обозначения для передачи основных сельскохозяйственных угодий и их сочетаний, объединенные в таблицах 49-52, 60. Остальные знаки (или их характеристики), наносимые по дополнительным требованиям, выделены в таблицах звездочкой (*), помещенной в колонке порядковых номеров.

2. Данные условные знаки применимы, за исключением шкалы цветов красок, при создании планов городов.

3. Названия условных знаков, для которых предусмотрен пояснительный текст, в графической части таблиц сопровождаются (в квадратных скобках) порядковыми номерами пунктов пояснений.

В пояснительном тексте номера условных знаков, к которым этот текст относится, указываются (в круглых скобках) вслед за порядковым номером пояснения.

4. Условные знаки даны в необходимых случаях в двух вариантах: для передачи топографических объектов, не выражающихся в масштабе карты (помечены буквой «а»), и объектов, выражающихся в масштабе (помечены буквой «б»). Условные знаки для внемасштабного изображения объектов применяются, если последние не могут быть по своим размерам переданы в масштабе карты. Практически эти знаки следует использовать, когда размеры объектов в данном масштабе меньше указанной в таблицах величины соответствующих знаков.

5. Условные знаки для внемасштабного изображения объектов надлежит располагать на карте, как правило, перпендикулярно южной рамке. Исключение составляют обозначения строений, овощехранилищ, павильонов и других легких сооружений, загонов для скота, кладбищ, водохранилищ, оборудованных источников, пристаней, парников, небольших площадей леса, которые ориентируются на карте в соответствии с расположением этих объектов на местности. Кроме того, чтобы обеспечить нанесение знаков существенных объектов, допускается вычерчивание (гравирование, наклейка) смежных с ними обозначений с небольшим наклоном.

6. Положению объекта на местности должны соответствовать на карте следующие точки внемасштабного условного знака:

а) для знаков правильной формы (круг, квадрат, треугольник, звезда и др.) - центр знака;

б) для знаков в виде перспективного изображения объекта - середина основания знака;

в) для знаков с прямым углом в основании - вершина угла;

г) для знаков в виде сочетаний нескольких фигур (знаки нефтяных и газовых вышек, часовен и др.) - центр нижней фигуры.

7. Рисунки знаков в таблицах сопровождаются цифрами, указывающими на размеры знаков в миллиметрах. Как правило, эти цифры размещены слева от условного знака, причем если стоят два числа, то первое показывает его высоту, а второе-ширину. Если же у рисунка дана только одна цифра, то это обозначает, что высота и ширина знака одинаковы.

8. Для условных знаков, размещаемых с просветом, величина последнего должна быть не менее 0,2-0,3 мм.

При расположении центров знаков на рамке карты они вычерчиваются на данном и смежном листах; если же центр знака находится вблизи рамки внутри трапеции, то условный знак вычерчивается полностью, а линия рамки - с разрывом.

9. Все размеры условных знаков даны для листов карты со средней нагрузкой. Указанные размеры можно уменьшать при большой нагрузке листа или-с целью выделения наиболее важных объектов - увеличивать при малой нагрузке.

Расстояния между знаками, принятыми для изображения в разграфку различных угодий, могут быть уменьшены на одну треть при заполнении малых контуров. В больших контурах площадью 25 см2 и более в масштабе карты эти расстояния между знаками могут быть увеличены в 1,5; 2 или 3 раза.

10. Условные знаки в некоторых таблицах расположены в две колонки: в левой колонке дано изображение условного знака в тех цветах, какими он должен вычерчиваться на съемочном оригинале, в правой - изображение знака на красочном оттиске. Если на этом оттиске условный знак изображается тем же цветом, каким он вычерчивается на съемочном оригинале, то в таблицах дано только одно изображение условного знака. Исключение сделано для элементов, печатаемых при издании карты синим цветом (гидрография, болота, солончаки, фирновые поля, ледниковые языки и др.). По традиции эти элементы в таблицах напечатаны только цветом, принятым для издания, в то время как на съемочных оригиналах их принято показывать зеленым цветом.

11. Составительские оригиналы вычерчивают в цветах, установленных для красочных оттисков, за исключением площадей леса, садов и плантаций с древесной растительностью, которые принято изображать светло-фиолетовым цветом. На оформительских (издательских) оригиналах все условные знаки вычерчиваются черным цветом.

Со всех составительских и полевых оригиналов топографических карт, изготавливаемых для нужд мелиорации и сельского хозяйства, должны быть сняты черные копии, подлежащие хранению на предприятиях.

При подготовке к изданию оригиналов топографических карт мелиоративного назначения нагрузка сохраняется за исключением: а) высотных точек, нанесенных сверх числа, предусмотренного действующей общей Инструкцией; б) дополнительных цифровых характеристик мостов, труб по дорогам и др., если эти характеристики перегружают карту.

При подготовке к изданию оригиналов топографических карт сельскохозяйственного назначения нагрузка их оформляется, если нет особых указаний, только в основных топографических знаках.

ПОЯСНЕНИЯ К ЗНАКАМ ОПОРНЫХ ПУНКТОВ

12 (1, 2). Условным знаком пунктов государственной геодезической сети показывают пункты триангуляции, полигонометрии и трилатерации 1, 2, 3 и 4 классов, проложенных в соответствии с «Основными положениями о государственной геодезической сети СССР», изд. 1954 и 1961 гг.

В знаке пунктов государственной геодезической сети на зданиях центр треугольника должен соответствовать той точке здания, координаты которой определены.

13. (3, 4). Пункты геодезической сети II, III, и IV классов, проложенной в соответствии с «Основными положениями о построении государственной опорной геодезической сети в СССР», изд. 1939 г., а также пункты триангуляции и полигонометрии 1 и 2 разрядов, закрепленные на местности центрами, показываются на картах тем же условным знаком, что и закрепленные точки съемочной сети. Объекты местности, определенные как геодезические пункты, а именно, заводские и фабричные трубы, не выражающиеся в масштабе заводы, фабрики и мельницы с трубами, капитальные сооружения башенного типа и мечети изображаются своими условными знаками, соответствующие точки которых должны наноситься по координатам (см. пояснение п. 6).

Снесенные центры пунктов триангуляции, а также временные реперы, закрепленные на местности центрами, координаты которых определены при развитии съемочной сети, изображаются условным знаком точек этой сети.

14.(1-4, 6, 7). Условные знаки пунктов геодезической сети сопровождаются надписью отметки верхнего центра пункта, а условные знаки нивелирных марок и реперов - надписью отметки центра марки или головки репера. Помещаемые на картах отметки должны быть согласованы с каталогами геодезических пунктов. Если разность отметок между поверхностью земли и центром или головкой знака 0,2 м и более, на картах с сечением рельефа 1 или 2 или 2,5 м даются надписи в виде дроби (с округлением до 0,1): в числителе - отметка центра пункта или головки репера, в знаменателе - отметка поверхности земли. При этом у пунктов геодезической сети, расположенных на командных высотах, отметка центра надписывается более крупным шрифтом.

15. (1-7). На картах малообжитых районов, не имеющих достаточного количества ориентиров, у обозначений геодезических пунктов следует помещать их названия или номера. Надпись оформляется в виде дроби: в числителе - название или номер, а в знаменателе под чертой - отметка.

16. (7). Знак скальных реперов, если они приурочены к дайкам или отдельно лежащим камням, следует врисовывать в соответствующие обозначения.

ПОЯСНЕНИЯ К ЗНАКАМ НАСЕЛЕННЫХ ПУНКТОВ И ОТДЕЛЬНЫХ СТРОЕНИЙ

17. (9, 35-37). При передаче на карте городов и поселков городского типа фоновой закраской подразделяют кварталы с преобладанием

огнестойких строений и кварталы с преобладанием неогнестойких строений. При этом закраска вводится в изображения всех кварталов, в которых имеются здания, независимо от плотности застройки. Внутри городских кварталов показываются постоянные строения без подразделения их на жилые и нежилые, огнестойкие и неогнестойкие.

На находящихся в пределах города участках леса, в парках, садах и портах, на железнодорожных станциях, аэродромах, стадионах и рынках фоновой закраской с подразделением по огнестойкости изображаются не кварталы в целом, а сами строения.

Если на окраине города встречается ряд построек, не ограниченных с тыльной стороны улицей, забором, канавой и т.п., то квартал следует выделять и в этом случае полосой, ширина которой на карте должна быть не менее 3 мм.

18. (9, 10, 35-39). Границы кварталов внутри городов и других населенных пунктов, как правило, изображаются тонкими линиями обозначений улиц, проводимыми по фасадам домов. В случаях, когда перед зданиями располагается ряд палисадников, линии улиц наносят по их переднему, краю.

Условные знаки каменных, железобетонных, кирпичных и металлических оград применяют в том случае, если они ограничивают кварталы (или значительные их части), например, занятые промышленными предприятиями, больницами, парками, кладбищами и другими объектами. Эти ограждения внутри кварталов показывают, если они имеют значительную протяженность или отделяют жилые части кварталов от нежилых.

19. (9, 10, 12, 13, 35-41). Постоянные строения в кварталах населенных пунктов и вне их изображаются на карте, как правило, все. При плотном расположении строений, когда расстояние между их знаками на карте будет менее 0,3 мм, допускается исключение отдельных преимущественно нежилых построек. Однако крайние строения, определяющие границы застроенной площади или ее отдельных частей, показываются обязательно. Подразделение построек на жилые и нежилые не предусмотрено ни в городах (см. п. 17), ни в населенных пунктах всех других типов.

В населенных пунктах сельского и дачного типов, а также в поселках при промышленных предприятиях, железнодорожных станциях и пристанях, не отнесенных официально к разряду поселков городского типа, здания изображаются на карте с подразделением на огнестойкие и неогнестойкие.

Строения, примыкающие в натуре вплотную одно к другому, изображаются на карте общим контуром. Если эти строения разнородны по огнестойкости, то при показе населенных пунктов, в которых предусмотрено соответствующее подразделение знаков, последние наносятся без разрыва между ними.

Постройки круглой формы, не выражающиеся в масштабе, изображаются кружками диаметром 1 мм.

Строящиеся здания изображаются как уже построенные.

20. (9, 10, 12, 13, 35-41). При изображении расположенных в кварталах и вне населенных пунктов строений, выражающихся в масштабе карты, передают их размеры, форму и ориентировку. Остальные постройки должны быть показаны внемасштабными условными знаками, также с сохранением ориентировки.

Обозначения отдельных строений вне населенных пунктов сопровождаются пояснительными надписями (дом, барак и т.п.) в случаях, когда эти строения являются ориентирами и нужно выделить их условные знаки среди окружающей ситуации.

21. (9, 10, 12, 13, 35-41). Огнестойкими следует считать здания, построенные из камня, кирпича, бетона, шлакоблоков и т.п., крытые железом, шифером, черепицей и др. Саманные постройки, а также строения с тесовыми, камышовыми и соломенными крышами относят к неогнестойким.

22. (11). При показе проектируемых кварталов и кварталов, распланированных под застройку, фоновая закраска, отображающая огнестойкость, не дается.

23. (14, 35-39). Условные знаки выдающихся огнестойких зданий применяются для изображения жилых и нежилых строений, выделяющихся своими размерами (прежде всего высотой) в кварталах городов и в других населенных пунктах. При вычерчивании данного обозначения внешнюю окантовку следует проводить по контуру здания, т. е. включать в фактические размеры последнего. Если выдающееся строение расположено на линии улицы, окантовка в этом месте не дается, а заливка знака доводится до линии улицы.

24. (15, 35, 38, 39). При небольших (в плане) размерах строений численная характеристика этажности может выходить за пределы знака или помещаться рядом с ним. Допускается уменьшать размер надписи этой характеристики до 1,1 мм.

25. (18, 19). В условных знаках церквей, костелов, кирх, выражающихся в масштабе карты, кружок с вписанным в него крестом вычерчивается на месте, соответствующем расположению колокольни или самого высокого купола. Если два купола церкви или костела имеют одинаковую высоту, в их обозначения по возможности должны врисовываться два кружка с крестиками.

26. (24). Разрушенные и полуразрушенные (с сохранившимися остатками стен) постройки показываются на карте только в тех случаях, когда они характеризуют данный населенный пункт, имеют историческое значение или являются ориентирами (как правило, вне населенных пунктов).

27. (25, 26, 35, 153). Въезды во дворы под арками домов и открытые следует показывать при их ширине в натуре 4 м и более, прежде всего, когда они ведут во дворы больших заводов, фабрик, товарных станций, гаражей и т. д. Проезды под арками с одной улицы на другую или на площадь показываются все.

Исторические (триумфальные и др.) арки или ворота, расположенные на дорогах или улицах, изображаются знаком строения с аркой (см. усл. зн. № 25). В отличие от них постоянные арки легкого типа на автомобильных дорогах показываются условным знаком № 153.

Черточки условного знака въезда во двор вычерчиваются под углом 45° к линии обозначения улицы или под меньшим углом, если это необходимо ввиду большой нагрузки участка карты.

28. (29). Участки улиц, в течение всего года недоступные для движения транспорта вследствие своей крутизны, ступенчатости, наличия на них крупных валунов и т.п., следует изображать условным знаком непроезжих улиц. Крайние поперечные штрихи обозначения должны передавать границы участка, по которому невозможен проезд.

Остальные штрихи размещаются равномерно на расстояниях между ними от 0,8 до 1,5 мм.

29. (30-33). Из павильонов, беседок и навесов в населенных пунктах показывают более крупные. Оборудованные погреба обычно отображают только вне селений.

В условных знаках павильонов и беседок, примыкающих вплотную к зданиям, ограждениям, дорогам и улицам, черточки («усы») вычерчивают только на свободных внешних углах.

Условным знаком овощехранилищ, оранжерей и теплиц на карте должны изображаться лишь постоянные сооружения этого типа, назначение которых передается пояснительной надписью.

ПОЯСНЕНИЯ К ПРИМЕРАМ ИЗОБРАЖЕНИЯ НАСЕЛЕННЫХ ПУНКТОВ

30. (35-41). Тип населенного пункта, его политико-административное значение и населенность отображают на карте соответствующим начертанием и размером шрифта надписи названия. Кроме того, под названиями населенных пунктов сокращенной надписью указывается наличие районного, поселкового или сельского Советов, а для селений сельского и дачного типов - и число домов (больше двух).

В общее число домов в указанных населенных пунктах включаются здания общественного назначения (учебные заведения, столовые, больницы, дома отдыха, санатории, административные, культурные, торговые, детские учреждения и т.п.). Обозначения соответствующих строений сопровождают на карте пояснительными надписями (шк., больн., клуб и т.п.). При недостатке места часть таких надписей разрешается опускать.

31. (35-41). В населенных пунктах показывают все улицы, переулки, проезды и тупики. Их обозначения должны составлять по ширине: в городах и поселках городского типа - 0,6 мм и более, в остальных - 0,5 мм и более. Для магистральных и главных улиц соответственно в городах и поселках городского типа - 2,0 мм и более, в прочих - 1,0 мм и более. В городах, поселках городского типа (рабочих, курортных), в дачных поселках, а также в крупных населенных пунктах сельского типа (свыше 200 домов) следует помещать названия улиц, если их ширина на карте 1,4 мм и более, а длина - 2 см и более. При этом в поселениях дачного и сельского типов могут надписываться названия не всех улиц данных размеров, а в первую очередь магистральных и главных.

При изображении населенных пунктов с бессистемным расположением построек и поселков рассредоточенного типа улицы искусственно выделять не следует; главные проезды, по которым происходит движение автотранспорта, вычерчивают условными знаками дорог соответствующего класса.

32. (35-39). В поселках городского типа и населенных пунктах сельского типа (с квартальной и рядовой планировкой) автострады, шоссе и грунтовые улучшенные дороги показывают соответствующими условными знаками только в том случае, если улицы, соединяющие выходы этих дорог, в два-три раза шире на карте обозначений дорог. Во всех остальных случаях дороги в населенных пунктах следует изображать улицами.

Расположенные на улицах и проездах мосты через незначительные препятствия, линии электропередачи, связи и технических средств управления, а также трубопроводы показывать на карте не следует.

33. (35-39). В кварталах населенных пунктов должны быть выделены в соответствии с натурой контуры фруктовых и цитрусовых садов, виноградников, ягодников, древесной растительности (площадью 1,5×2 мм и более). Не выражающиеся в масштабе карты участки древесной растительности и отдельные деревья на приусадебных участках отображают одним - двумя кружками условного знака № 350.

34. (35-41). Реки, ручьи, пруды, озера, овраги и обрывы, находящиеся в пределах населенных пунктов, должны быть показаны хотя бы за счет сдвига или исключения знаков некоторых строений, однако без нарушения очертаний кварталов.

35. (40, 41, 101, 102, 105, 107). Условные знаки строений, расположенных у грунтовых проселочных, полевых и лесных дорог и троп, следует вычерчивать на расстоянии 0,2 мм и более от условного знака дороги. Эти же условные знаки надо примыкать вплотную к знакам железной, шоссейной и улучшенной грунтовой дорог, если соответствующие строения на местности располагаются вплотную к дороге.

ПОЯСНЕНИЯ К ЗНАКАМ ПРОМЫШЛЕННЫХ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ И СОЦИАЛЬНО-КУЛЬТУРНЫХ ОБЪЕКТОВ

36. (42). Обозначения заводских и фабричных труб, как правило, располагают перпендикулярно южной рамке карты. При этом условные знаки труб высотой 50 м и более должны сопровождаться надписями их высоты в метрах. При большом количестве труб на карте следует показывать наиболее высокие и важные как ориентиры, а также крайние трубы в группе. Обозначения остальных труб наносятся с отбором.

37. (43, 44, 78). Заводы, фабрики и другие промышленные предприятия передают с сохранением внешних очертаний занимаемой ими территории и обозначением отдельных строений. В городах и поселках городского типа такие строения наносят без подразделения по огнестойкости, но в кварталы территории предприятия вводят фоновую закраску, отображающую их огнестойкость. При показе заводов, фабрик и мастерских, расположенных в сельской местности, здания их изображают на карте с подразделением на огнестойкие и неогнестойкие. Фоновая закраска в кварталах таких территорий не дается.

38. (45-50). Условные знаки устьев шахтных стволов размещают на карте на местах, соответствующих расположению копров над шахтами. Если же входы в шахты (штольни) находятся внутри строений, то условный знак устья шахтного ствола (штольни) не применяется, а изображается сама постройка, сопровождаемая пояснительной надписью шах. или шт. У обозначений устьев шахтных стволов, над которыми на местности установлены копры 50 м и более, на картах должна указываться высота копров в метрах. Условные знаки устьев шахт, штолен и шурфов по возможности наносятся перпендикулярно южной рамке карты.

39. (51, 53). Отдельные шурфы, имеющие значение ориентиров, изображаются условным знаком № 51. Знак № 53 (1) применяют для показа геологических шурфов, расположенных по одной линии на расстояниях друг от друга менее 100 м. При этом точки знака должны передавать характер размещения шурфов на местности.

40. (54). У выражающихся в масштабе карты отвалов (терриконов), имеющих несколько ярусов, все они должны быть показаны, но точечным пунктиром обрисовывается только подошва первого яруса. У обозначений отвалов (терриконов) указывают их относительную высоту в метрах и помещают пояснительные надписи отв. или отвал, тер. или террикон; у отвалов, созданных при помощи гидромеханизации - гидроотвал, состоящих из золы - отвал золы. Горизонтали по изображениям отвалов (терриконов) проводятся при наличии особых указаний (в целях обеспечения рекультивации земель и др.).

41. (55, 57). Места открытых разработок полезных ископаемых (угля, руды, соли и т.п.) наносят на планы по контуру фактически освоенной (на момент съемки или дешифрирования аэроснимков) площади. У изображений действующих разработок надписью указывают материал добычи, а в карьерах, кроме того, глубину, если она 1 м и более. При изображении недействующих карьеров взамен надписи материала добычи или рядом с ней дают сокращение нед. Например: карьер (нед.), кам. (нед.). Горизонтали в контурах открытых разработок, как правило, не проводят. Долговременные здания и сооружения на разработках отображаются соответствующими условными знаками; временные сооружения, остатки растительности, грунты, болота не показывают.

42. (56). Условным знаком изрытых мест на картах изображают разбросанные участки различных разработок полезных ископаемых, не имеющие промышленного значения, а также старые, заброшенные разработки (копи). В контурах изрытостей штриховыми линиями вычерчивают горизонтали, характеризующие в данном случае только общий уклон местности, но, тем не менее, они должны быть согласованы с надписанными отметками высот.

43. (58). При изображении больших по площади торфоразработок пояснительными надписями следует указывать способ добычи. Например: фрез, торф, гидроторф.

44. (59, 60). Номера буровых и эксплуатационных скважин, нефтяных и газовых вышек наносят на карты по дополнительным требованиям. У буровых скважин условный знак вышек не дается, так как они являются временными сооружениями и после окончания бурения демонтируются.

45. (61, 62). Знак выхода нефти, не выражающегося в масштабе карты, ориентируют вниз по склону.

Участки с выходами нефти, а также нефтяные бассейны и ямы, выражающиеся в масштабе карты, показывают штриховкой - толстыми линиями, которые проводят перпендикулярно к южной рамке листа, независимо от ориентировки соответствующих контуров.

Бассейны иодобромных вод изображают на карте условным знаком № 62, но с пояснительной надписью иод-бром.

46. (63, 64). Очертания на карте обозначений баков и цистерн для горючего, а также газгольдеров и ограждений этих объектов должны соответствовать натуре.

47. (65). Обозначения колонок дизельного топлива при наличии на карте места сопровождаются пояснительной надписью дизельн. Заправочные станции, выражающиеся в масштабе карты, следует показывать условными знаками строений с пояснительной надписью: для автомобильных заправочных станций АЗС, для прочих - запр.

48. (66-68, 235, 236). Наземные трубопроводы показываются на картах повсеместно, кроме населенных пунктов. Из подземных наносятся только те, которые можно проследить по смотровым люкам, столбикам-пикетам и другим наружным признакам либо по аэрофотоизображению. Трубопроводы, для передачи которых не предусмотрен особый условный знак, показываются обозначением нефтепровода и соответствующей пояснительной надписью.

В обозначения трубопроводов (кроме водопроводов) не реже, чем через 5-10 см, а также в местах пересечений их условных знаков и у рамок листа карты вписываются сокращенные надписи, характеризующие транспортируемый материал.

Условные знаки наземных трубопроводов могут служить линиями контуров растительности, грунтов и др.

49. (69). Если в коммуникационном коридоре заложено несколько трубопроводов и все их показать невозможно, на своем месте показывают крайние объекты, остальные - с отбором, а полное количество и тип трубопроводов передают сокращенными пояснительными надписями. Например: ЗН, .

50. (70, 76). Обозначения зданий компрессорных станций газопроводов, станций перекачки нефти, контрольных и усилительных пунктов, бункеров и смотровых будок должны размещаться на карте в соответствии с их действительным расположением на местности.

51. (71). Данным условным знаком, в отличие от эстакад-мостов (усл. зн. № 121), изображают эстакады для транспортеров, доставляющих материалы и изделия, для переброски технологических трубопроводов и кабелей, для погрузки нефтепродуктов, льда, сыпучих материалов и др.

Опоры эстакад наносят в соответствии с натурой, при необходимости - с отбором. Пояснительная надпись может детализироваться. Например: нефт. зет.

52. (72-74). При изображении линий электропередачи (ЛЭП) на металлических или железобетонных опорах знаки опор должны быть нанесены все - в соответствии с их действительным положением в натуре. При этом у обозначений ЛЭП с фермами или столбами высотой 14 м и более через 5-6 см на карте помещают надписи их высоты в метрах. Если на такой линии электропередачи отдельные опоры (например, бетонные столбы) имеют высоту менее 14 м, то надписи высоты столбов должны помещаться на карте чаще и характеризовать как высокие, так и низкие столбы.

У линий электропередачи на бетонных столбах высотой менее 14 м и на деревянных опорах (фермах, столбах) знаки опор наносят на своем месте в соответствии с натурой, если они расположены на местности через 150 м и реже. В случае, если по дополнительным требованиям все столбы и опоры таких ЛЭП должны быть показаны на своем месте, когда они расположены в натуре чаще, чем через 150 м, допускается вычерчивать стрелки условного знака через одну опору.

Во всех случаях показа линий электропередачи и связи должны быть изображены обозначения поворотных ферм или столбов. На поворотах линий электропередачи стрелки условного знака вычерчивают так, чтобы они передали оба направления линии и характеризовали угол поворота.

Если на одних и тех же столбах или фермах подвешены провода электропередачи и связи или технических средств управления, то такую линию на картах изображают условным знаком линии электропередачи. В случаях, когда рядом проходит несколько (4-5) линий электропередачи (связи) и показ всех их перегрузил бы карту, разрешается опустить часть линий, но крайние должны быть нанесены обязательно.

53. (72-74, 159). Линии электропередачи, связи и технических средств управления в полосе отвода железных дорог, автострад, шоссе и на улицах населенных пунктов, как правило, не показывают. Если линии связи или электропередачи подходят к указанным дорогам со стороны и следуют параллельно им, вдоль условного знака дороги вычерчивают небольшой (1-2 си) отрезок обозначения соответствующей воздушной линии, чтобы показать ее направление. Обозначения линий электропередачи, связи и технических средств управления, проложенных вдоль улучшенных грунтовых дорог и дорог более низких классов, наносятся на всем протяжении.

Из двух параллельных линий связи, идущих по одной стороне дороги, показывают более удаленную от оси дороги. Знаки линий связи и электропередачи через обозначения дорог и рек проводят без разрывов. При подходе к улицам населенных пунктов они прерываются.

При съемках для мелиорации земель линии электропередачи и связи показываются и в полосе отвода железных дорог, автострад и шоссе. При наличии соответствующих дополнительных требований опоры линий связи наносятся по возможности согласно их размещению в натуре.

54. (72-75, 66-68, 235-237). При изображении на картах строящихся линий электропередачи и связи, трубопроводов и других строящихся объектов, для которых нет специальных условных знаков, следует применять обозначения действующих объектов и сопровождать их пояснительной надписью строящийся или стр.

55. (78, 79). Электростанции, гидроэлектростанции и электрические подстанции показывают условными знаками имеющихся на местности сооружений-зданий с ограждениями, плотин и т.п., и сопровождают пояснительными надписями. Агрегаты открытой части электрической подстанции показывать на карте не требуется.

В обозначении электрической подстанции, не выражающейся в масштабе карты, стрелка условного знака при прямоугольной его форме вычерчивается вдоль длинной стороны.

56. (80). Трансформаторы на столбах показывают на карте только по дополнительным требованиям.

57. (85). Условный знак пасек, не выражающихся в масштабе карты, располагают так, чтобы его стороны были параллельны сторонам рамки листа. Пасеки, выражающиеся в масштабе карты, изображаются знаками имеющихся ограждений, построек и других объектов с пояснительной надписью пас. или пасека.

58. (86). Загоны для скота показывают на картах только в районах, бедных ориентирами.

59. (87). При показе метеорологических станций условный знак располагают на месте, соответствующем середине площадки с будками для приборов или, при значительных размерах этой площадки, позволяющих отобразить на карте ее ограждение - в месте установки флюгера. Обозначения метеорологических станций, расположенных на крышах зданий, совмещают с условными знаками строений и приурочивают к месту размещения приборов.

60. (88, 89). Изображения радио- и телевизионных мачт, а также радиорелейных вышек сопровождают на картах надписями их высоты в метрах, если названные объекты имеют высоту 50 м и более. У обозначений радиорелейных вышек и башен при наличии места помещают пояснительную надпись радиорел.

61. (90). Условный знак телеграфных и радиотелеграфных контор и отделений и телефонных станций применяется только в населенных пунктах сельского типа в малообжитых и необжитых районах с размещением знака на месте соответствующего строения или при отсутствии графических возможностей - под названием селения.

62. (91-94, 96, 97). Отдельно расположенные памятники, монументы, скульптурные фигуры, братские могилы и кладбища на карте показывают все, а из отдельных могил, туров и каменных столбов только те, которые имеют значение ориентиров или высоту 1 м и более. Условные знаки памятников, монументов и скульптурных фигур, расположенных вне населенных пунктов, сопровождают пояснительными надписями, а в населенных пунктах надписи дают при наличии места.

63. (95). Обозначаемые общим условным знаком мазары, субурганы и обо представляют собой: а) мазары и субурганы - надмогильные сооружения (преимущественно отдельно стоящие) в районах соответственно мусульманского и ламаистского вероисповедания; б) обо - небольшие насыпные курганы, имевшие назначение религиозно-культовых (преимущественно у мест отдельных захоронений), граничных или ориентирных знаков.

64. (96, 97, 147). Условные знаки кладбищ, не выражающихся в масштабе карты, вычерчивают в соответствии с ориентировкой их на местности. В обозначении внемасштабных кладбищ с деревьями значок породы дерева вычерчивают перпендикулярно южной рамке листа.

Древесная растительность на кладбищах, выражающихся в масштабе карты, изображается в соответствии с натурой - знаками леса, редколесья, поросли леса или отдельных деревьев. На съемочном оригинале у изображений кладбищ с лесом или порослью рекомендуется помещать синие пояснительные надписи лес и пор.

Кресты в условном знаке кладбищ вычерчивают по разграфке (в шахматном порядке) только в том случае, если на изображении кладбища помещаются 5-6 и более крестов. При меньшей площади кресты наносят более или менее равномерно.

С учетом местных особенностей контуры кладбищ на картах могут заполняться не только условными знаками крестов, присущих христианским захоронениям, но и взамен их соответствующими обозначениями, принятыми в других религиях, или пояснительными надписями (например: будд, кладб.).

Основные дорожки на кладбищах показывают условным знаком № 147, если площадь кладбища в масштабе карты 4-5 см2 и более.

65. (96-98).При изображении кладбищ и скотомогильников, выражающихся в масштабе карты, показывают имеющиеся на местности ограждения или канавы. Если специального ограждения нет, контур кладбища или скотомогильника обозначается сплошной черной линией.

Условный знак скотомогильников, не выражающихся в масштабе карты, вычерчивают так, чтобы его основание было параллельно южной рамке листа.

ПОЯСНЕНИЯ К ЗНАКАМ ЖЕЛЕЗНЫХ ДОРОГ И СООРУЖЕНИЙ ПРИ НИХ

66. (99-102, 35, 36, 38). В городах условный знак железных дорог вычерчивается шириной 0,6 мм.

Число путей на перегонах железных дорог обозначается поперечными штрихами, вычерчиваемыми на карте через 4 см. Если отдельные штрихи нельзя нанести с соблюдением указанного интервала, допускается их смещение. На съемочных оригиналах такие поперечные штрихи для большей наглядности рекомендуется давать красной краской.

67. Недействующие (законсервированные) железные дороги изображаются условными знаками соответствующих действующих дорог и сопровождаются надписью недейств., нед., располагаемой вдоль обозначения дороги.

68. (101, 102, 105, 107, 127, 128, 35, 38). Здания железнодорожных вокзалов, станций, разъездов, остановочных и обгонных пунктов, депо, пакгаузов, складов, а также казармы, будки, блокпосты, путевые посты и т.п. изображаются на карте как обычные строения с подразделением на огнестойкие и неогнестойкие и, как правило, сопровождаются пояснительными надписями.

Если у остановочного пункта на местности нет никаких построек, на карте в месте остановки поезда помещается надпись ост.п., а в формуляре карты дается соответствующее разъяснение.

69. (103, 119). Условные знаки опор монорельсовых железных дорог и подвесных дорог изображаются в соответствии с их действительным расположением на местности. При этом фермы, служащие опорами для каната подвесной дороги, показываются залитыми квадратами со стороной 1 мм. Между обозначениями ферм прямоугольные залитые шашки условного знака размещаются равномерно.

70. (104, 38). Пассажирские платформы и погрузочно-разгрузочные площадки изображаются прямоугольниками шириной 0,8 мм и более и в соответствии с их фактической длиной на местности. Имеющиеся на платформе постройки, навесы и т.п. показываются особо, присвоенными им условными знаками.

71. (104, 105, 124, 128, 36). Тупики, в зависимости от наличия места, могут изображаться утолщенной (0,7 мм) линией условного знака однопутной железной дороги или тонкой (0,2 мм) линией условного знака станционного пути. Конец рельсового пути показывают поперечной черточкой.

72. (106, 126, 155, 156). Знак железной дороги разрешается разрывать (в том числе и в пределах населенных пунктов) только для показа наиболее важных ориентиров (водонапорные башни, мосты, семафоры и светофоры мачтовые). Изображения других объектов в необходимых случаях могут быть, сдвинуты от обозначения железной дороги. При пересечении железных дорог с автогужевыми на одном уровне условные знаки железных дорог вычерчиваются без разрыва, а знаки автогужевых дорог прерываются.

73. (106, 107, 155). На карте изображают семафоры и светофоры мачтовые, прожекторные вышки, фермовые светофорные арки. На станциях, где подобных объектов много, наносят крайние из них, например, так называемые входные семафоры (светофоры). Остальные знаки железнодорожной сигнализации (в том числе карликовые светофоры) на карте не показываются.

74. (108, 109, 112, 115, 116, 145, 146, 155, 156, 158, 159). Насыпи и выемки железных и автомобильных дорог изображают на картах, начиная с высоты (глубины) этих форм 1 м и более. Обозначение сопровождают надписью наибольшей относительной высоты (глубины) насыпей и выемок. При значительном их протяжении характеристики указывают через каждые 8-10 см. Насыпи и выемки протяженностью в масштабе карты менее 3 мм и высотой (глубиной) менее 1 м наносят только в том случае, если они имеют значение ориентиров. У изображений таких насыпей и выемок должно быть три и более штриха. Насыпи на грунтовых проселочных, полевых и лесных дорогах изображают условным знаком № 159 (дорога по дамбе). В этом случае обозначение дороги в пределах дамбы (насыпи) вычерчивается более тонкой (0,15 мм) линией. Так же показывают полевые и лесные дороги по дамбе, но вместо сплошной линии дается прерывистая.

Штрихи условных знаков насыпей и выемок наносят примерно через 1 мм. На краях изображения насыпей и выемок длину штрихов постепенно уменьшают до 0,3-0,4 мм. Между краями штрихов в обозначениях выемок и линией дороги оставляют просвет 0,2 мм. Верхнюю бровку выемки вычерчивают в соответствии с ее расположением на местности, а у «внемасштабных» выемок - не ближе 1 мм от края условного знака дороги.

75. (110, 111, 122, 156, 157). Подпорные стенки (каменные, кирпичные, железобетонные и др.) высотой 1 м и более изображаются при протяженности их в масштабе карты 5 мм и больше. Высота подпорных стенок надписывается в целых метрах. Если данные объекты имеют ориентирное значение, то их следует показывать и при меньших размерах.

76. (112, 113). При изображении полотна разобранной железной дороги штрихи вычерчивают под углом 60° к оси дороги. Сохранившиеся мосты и трубы, насыпи и выемки по разобранным железным дорогам показывают так же, как и на действующих дорогах, с указанием для насыпей и выемок относительных высот (глубин) в метрах.

Для показа на карте строящихся железных дорог нормальной колеи (1524 мм) применяют один условный знак без подразделения по числу путей и виду тяги. При этом изображают все имеющиеся в натуре на момент съемки искусственные сооружения (насыпи, выемки, мосты, трубы и т.п.).

77. (114, 161). Уклоны на железных дорогах принято указывать в тысячных, определяемых как число метров превышения подъема или спуска на 1 км протяжения дороги. На картах следует выделять участки со значительными уклонами 0,020 и более (где дорога поднимается или опускается на 20 м и более на протяжении 1 км).

В отличие от железных на автомобильных дорогах крутые подъемы (спуски) выражают в процентах (число метров подъема или спуска на 100 м протяжения дороги).

78. (115, 159, 160). Узкоколейные железные дороги и трамвайные линии показывают одним общим условным знаком и не подразделяют по числу путей и виду тяги. При вычерчивании обозначения трамвайной линии, проходящей по усовершенствованному шоссе, точки в условном знаке последнего не ставятся.

79. (118). Наземные линии метрополитена изображаются условным знаком электрифицированной железной дороги нормальной колеи, а вдоль обозначения дороги через каждые 10-15 см дается пояснительная надпись метро.

80. (120). Фуникулер представляет собой горную наклонную железную дорогу небольшого протяжения, по которой движутся один - два вагона; для; их пассажирских салонов характерен ступенчатый продольный профиль. Бремсберг - устройство для спуска и подъема грузов по наклонным рельсовым путям. Вдоль изображения указанных объектов даются надписи фуникулер, бремсберг.

81. (121, 28). Условный знак эстакады-моста (путепровода) вычерчивается так, чтобы его длина равнялась протяжению эстакады в масштабе карты, но была не менее 2 мм. Изображение эстакады протяженностью 3 см и более (вне населенных пунктов) сопровождается надписью эстакада или эст.

82. (122, 123). Галереи, сооружаемые для защиты железных и шоссейных дорог от камнепадов и обвалов, изображаются со всеми выемками, насыпями, подпорными стенками и т.п. Со стороны передней открытой части галереи линия условного знака дороги не прерывается, с тыльной стороны вычерчивается линейным пунктиром.

83. (124). На карте должны быть показаны станционные пути в соответствии с расположением их на местности. Сложные переходы с одних путей на другие не отображаются, но начало разветвления, и крайние пути наносятся точно. Главный путь выделяется утолщенной линией (0,3 мм).

84. (125, 126). При изображении подземных переходов под путями и переходных мостиков (виадуков пешеходных) ориентировка входов в них и ступенчатых участков лестниц должна соответствовать натуре.

85. (128). В условном знаке поворотного круга поперечная черта должна быть перпендикулярна к основному направлению близлежащих путей.

ПОЯСНЕНИЯ К ЗНАКАМ ШОССЕЙНЫХ И ГРУНТОВЫХ ДОРОГ

86. (129-132, 149). Всем автострадам, части усовершенствованных шоссе и шоссе присвоены номера, которые должны быть показаны при изображении автомобильных дорог на карте, наряду с характеристиками их ширины и материала покрытия. Эти характеристики надписывают в целых метрах и размещают в удобных местах (примерно через 8-10 см), симметрично оси условного знака дороги. Материал покрытия автомобильных дорог обозначают условными сокращенными надписями: А-асфальтобетон, асфальт, а также облегченные усовершенствованные покрытия (например, асфальт холодный, черный гравий, черный щебень и т.п.), Б-булыжник, Бр-брусчатка, Г-гравий, К-колотый камень, Кл-клинкер, Ц-цементобетон, Шл-шлак, Щ-щебень. Места смены материала покрытия на картах обозначают поперечной чертой, перпендикулярной к оси дороги; по обе стороны от этой черты помещают сокращенные надписи названия покрытий. Сокращенные пояснительные надписи Г, Шл, Щ следует также применять для характеристики материала добавок на улучшенных грунтовых дорогах.

87. (129). К автострадам относят дороги с прочным покрытием из асфальтобетона или цементобетона на твердом основании и шириной проезжей покрытой части 14 м и более. Как правило, по середине автострады имеется непроезжая разделительная полоса. С другими дорогами автострады пересекаются на разных уровнях.

В зависимости от характера рельефа и других условий проезжие полосы автострад могут быть расположены рядом - на общем основании - или раздельно. Если расстояние между полосами на местности 15 м и более, то каждая полоса автострады показывается условным знаком усовершенствованного шоссе.

88. (130). Условным знаком усовершенствованных шоссе изображают автомобильные дороги с твердым основанием и покрытием из асфальтобетона, цементобетона, асфальта, брусчатки, клинкера, а также щебня или гравия, пропитанных вяжущими веществами (так называемые черные щебеночные и черные гравийные), при ширине покрытой части 6 м и более.

89. (131). К шоссейным относят автомобильные дороги, имеющие перечисленные в п. 88 типы покрытий при ширине их менее 6 м или без твердого основания, а также дороги на основании из камня, песка или твердого грунта с покрытиями из гравия, щебня или шлака, уплотненных укаткой (нередко с дополнительной обработкой вяжущими веществами), и мостовые из булыжника и колотого камня.

90. (132). Условным знаком улучшенных грунтовых дорог изображают профилированные, регулярно исправляемые, но не имеющие прочного основания и покрытия дороги. Если грунт проезжей части таких дорог улучшен добавками гравия, щебня или шлака, то подобные участки выделяют на картах поперечными черточками и характеризуют условными сокращенными надписями (см. п. 86). Другие материалы добавок (песок, ракушка, торф и т.п.) на картах, как правило, не отображаются.

91. (133). Условным знаком дорог с деревянным покрытием показывают дороги, имеющие две деревянные колеи либо сплошной настил из досок, пластин или бревен, уложенных по поперечным шпалам или бревнам, а также торцовые мостовые из деревянных шашек, уложенных по слою песка.

92. (134, 135). К грунтовым проселочным относят непрофилированные дороги без покрытия, соединяющие населенные пункты, а также служащие выездом из последних к дорогам высших классов, железнодорожным станциям и пристаням.

Полевыми и лесными считают грунтовые дороги, движение по которым производится сезонно или эпизодически, главным образом в периоды полевых работ, лесозаготовок и т.п.

В районах со слаборазвитой дорожной сетью на картах показывают все полевые и лесные дороги. В районах с густой сетью дорог полевые и лесные дороги, идущие рядом с дорогами высших классов, не отображаются.

При подходах к населенным пунктам обозначения дорог должны быть подведены к соответствующим улицам (см. также п. 32).

В местах, где проезд возможен только по дороге (в лесу, на болоте и т.п.), на карте следует указывать ширину грунтовых проселочных дорог.

93. (135-138). В малообжитых труднодоступных районах на картах изображают все вьючные тропы, а также постоянные нартовые и тракторные дороги. Нартовые дороги показывают условным знаком вьючных троп с пояснительной надписью нартовая либо заменяющими ее местными терминами, например: ворга. Дороги, по которым возможно движение транспорта только на гусеничном ходу, вычерчивают условным знаком полевых (лесных) дорог и сопровождают пояснительной надписью тракторная.

Пешеходные тропы показывают на карте по тем участкам, на которых отсутствуют какие-либо дороги.

94. (135-137). Пересечения полевых и лесных дорог, караванных путей, вьючных и пешеходных троп, а также места их подхода к грунтовым дорогам, шоссе и рамкам листов карты должны вычерчиваться с таким расчетом, чтобы пересекались или смыкались друг с другом, звенья, а не интервалы пунктирных линий; при этом допускается некоторое изменение длины звеньев условного знака дороги.

95. (138). Условным знаком зимних дорог изображают сезонные пути (используемые после наступления морозов), в частности, через замерзающие болота, озера, заливы, по рекам и т.п. Зимние дороги для автотранспорта выделяют на картах надписью автозимник.

При показе зимних дорог, проходящих по льду озер, рек, заливов, полностью вычерчивают только места спуска на лед и подъема на берег. Знаки зимника на остальном протяжении наносят с разрывами, звеньями из 8-10 точек и с промежутками между звеньями 10-15 мм. При этом повороты зимника должны фиксироваться звеньями (а не интервалами) знака. Если зимник проложен по узкой реке, что не позволяет его четко нанести, звенья условного знака вычерчивают поочередно по обоим берегам реки. В случаях, когда в пределах листа карты проходит только короткий (длиной менее 2 см) участок зимника, знак его дается без разрывов.

96. (139). Скотопрогоны шириной 10 м и более изображаются в масштабе карты. При этом границы скотопрогонов без ограждений наносятся по краям вытоптанной животными полосы.

97. (140). При показе строящихся автомобильных дорог на карту наносят обозначения имеющихся в натуре на момент съемки искусственных сооружений-насыпей, выемок, мостов, труб и т.п.

Знак выемок на строящихся дорогах дается без разрывов по звеньям обозначения дороги, а знак насыпей - с разрывами.

98. (141). Труднопроезжие участки грунтовых проселочных дорог выделяют при длине таких участков на карте не менее 4 мм.

Труднопроезжие участки значительного протяжения сопровождаются пояснительной надписью труднопроезж.

99. (142). Если участок грунтовой дороги проходит в горах по руслу узкого потока, звенья условного знака дороги вычерчивают поочередно по обоим берегам реки (ручья).

Участки грунтовых дорог, проезжие только при отливе моря, сработке водохранилища (т.е. периодическом понижении его уровня) или идущие по руслу реки в горах, могут наноситься на карту как по аэроснимкам и наблюдениям в натуре, так и по проверенным опросным данным. Дороги, проезжие только при отливе моря, вычерчиваются по изображению осыхающего берега (осушки). Вдоль изображений таких дорог следует помещать надписи, характеризующие их проходимость, например: Во время отлива возможно движение гусеничных машин.

100. (143). Фашинники представляют собой связки хвороста (фашины), уложенные по болотистым участкам дорог на продольные лежни и прижатые жердями. Сверху фашины засыпают землей или песком. Гатями называют сплошной настил из бревен, уложенных (в очень влажных местах) по хворосту или жердям. Гребли - невысокие насыпи из грунта, камней, песка на дорогах, проходящих через болота.

Фашины, гати и гребли на улучшенных и естественных грунтовых дорогах отображают при длине соответствующих участков не менее 2 мм в масштабе карты. Если же эти объекты имеют ориентирное значение, могут быть показаны и меньшие по длине участки за счет некоторого утрирования их размеров. Вдоль обозначений помещают пояснительные надписи фашины, гать, гребля.

101. (144). Участки горных троп на искусственных карнизах - оврингах показываются на карте с характеристиками их длины и наименьшей ширины.

102. (148). При передаче на карте постоянных лотков для спуска леса и других материалов условные знаки лотков следует ориентировать открытой стороной против направления склона.

103. (150, 156, 158, 159). Условный знак оборудованных съездов применяют для показа на карте в тех случаях, когда они специально сооружены и имеют твердое покрытие. Примыкание грунтовых дорог к дорогам высших классов показывается в соответствии с натурой - с применением знака съезда или без него.

104. (151-153). Условные знаки указателей дорог и остановок автобусов и троллейбусов вычерчиваются так, чтобы основания знаков оказались с той стороны обозначения дороги, с которой эти объекты действительно расположены. Если остановки автобусов и троллейбусов размещены по обеим сторонам дороги друг против друга, достаточно показать одну из них.

Условный знак километровых столбов и камней вычерчивается в виде утолщенного штриха, перпендикулярного к линии знака дороги и с той его стороны, с которой столб или камень расположен. На знаке дороги штрих знака столба или камня доводится до середины промежутка между линиями. В местах, где изображены насыпи и выемки по дорогам, штрихи знаков столбов или камней утолщаются в два раза, а знаки насыпей и выемок (только одна линия) в этих местах прерываются на 0,5 мм по обе стороны от штриха.

Надписи километража, помещенные на столбах, воспроизводятся на картах только при недостатке ориентиров.

105. (154, 155, 159). Для показа на карте многорядных узких полос деревьев и кустарников вдоль дорог, рек, каналов и канав применяют условные знаки № 344, 345, 364. В отличие от них обсадки в виде аллей из одного - двух рядов деревьев или кустарников и соответствующие им естественные насаждения изображают условными знаками № 154 (3) и 154 (4). При этом обсадки в виде сплошного ряда деревьев вдоль дорог, канав и т.п. показывают кружками диаметром 0,6 мм, которые располагают на расстоянии 0,2-0,3 мм от условных знаков линейных объектов, если расстояние между ними и обсадкой не выражается в масштабе карты. Крайние кружки при изображении односторонней обсадки вычерчиваются в соответствии с действительным местоположением деревьев, а остальные кружки располагаются между ними равномерно - через 4 - 6 мм. При двусторонней обсадке кружки условного знака размещаются в шахматном порядке.

При совмещении изображений обсадки и линии связи кружки знака обсадки чередуются с точками знака линии связи.

Редко расположенные группы деревьев или кустов вдоль дорог, рек, каналов, канав показываются отдельными кружками или знаками кустов в местах, соответствующих действительному расположению этих объектов.

106. (155, 156, 158, 159). Пересечения шоссейных и грунтовых дорог, проходящих на одном уровне, вычерчиваются с соблюдением следующих правил:

- условные знаки дорог, изображаемых в две линии, взаимно прерываются;

- условные знаки дорог, изображаемых в одну линию, прерываются знаками дорог, изображаемых в две линии;

- условные знаки всех автомобильных дорог прерываются знаками железных дорог.

При пересечении дорог, проходящих на разных уровнях, прерывается условный знак нижней дороги.

107. (161). На горных дорогах, изображаемых в две линии, следует выделять участки с крутыми подъемами и спусками (8 % и более - см. пояснение п. 77), а также крутые повороты дорог с радиусом закругления менее 25 м.

Если участок дороги с крутым подъемом (спуском) имеет протяженность на карте 1 см и более, то знаки крутизны вычерчивают примерно через 0,5 см (крайние - строго на месте начала и конца крутого подъема). Острие обозначения всегда ориентируют в сторону подъема.

В горных и других районах, где на небольшом протяжении несколько поворотов дороги с радиусом закругления менее 25 м, условный знак можно вычерчивать не у каждого поворота, а рядом с таким участком дороги.

ПОЯСНЕНИЯ К ЗНАКАМ ГИДРОГРАФИИ

108. (162, 171, 174, 178). Береговые линии рек и озер должны соответствовать линии уреза воды в межень; береговые линии водохранилищ - линии нормального подпорного, горизонта; береговые линии морей - линии уреза воды при наиболее высоком приливе (при его отсутствии - линии прибоя).

У некоторых действующих водохранилищ в течение многих лет уровень воды не достигает проектной отметки нормального подпорного горизонта (НПГ). При показе таких водохранилищ на картах следует отображать береговые линии, соответствующие фактически достигаемому уровню воды (по указанию гидротехнических служб) и, кроме того, знаком № 178 - границы и площади водохранилищ при НПГ. Это должно быть оговорено на полях карты и в ее формуляре.

109. (162, 164, 169, 171). Отметки урезов воды рек и озер, как правило, даются на, карте приведенными к среднему меженному уровню. По дополнительным требованиям могут также показываться отметки урезов воды по фактическим определениям. В этом случае характеристика урезов оформляется в виде дроби, в числителе которой - фактическая отметка и дата ее определения, а в знаменателе - приведенная отметка (на межень).

Отметки урезов воды следует надписывать (с точностью 0,1 м) для водотоков через 10-15 см, для водоемов - при их площади на карте 1 см² и более (для единичных - независимо от площади).

110. (163). Для характеристики сезонно-водных рек и озер по дополнительным требованиям на карте надписываются (по изображению зеркала воды или вдоль русла) крайние месяцы периода, когда река или озеро имеют воду, например: III-VI (см. усл. зн. № 248).

111. (166). Обозначение опасных морских берегов (характер опасности неизвестен) дается только на основе современных навигационных карт при ширине этих берегов в натуре 20 м и более.

112. (167). Данные знаки применяются для изображения приливо-отливных полос по берегам морей и осыхающих береговых полос, образующихся при сработке (т.е. периодическом понижении уровня) водохранилищ. Эти полосы, а также береговые отмели (знак № 165) показываются при ширине в масштабе карты 2 мм и более. Для их нанесения обязательно использование гидрографических картматериалов и сведений гидрометслужбы.

Для характеристики величины прилива на изображении акватории моря параллельно береговой линии дается (синим цветом) надпись: Ср. величина прилива, м.

По изображению полосы осушки в районах, не имеющих у побережья дорог, при возможности проезда в отлив дается соответствующая надпись (например: Во время отлива возможно движение на автомашинах).

113. (169). При показе не выражающихся в масштабе обрывистых берегов без пляжа у рек (озер, заливов водохранилищ) шириной 1,5 мм и более обозначения обрыва совмещают со знаком береговой линии и дают синим цветом. Если же ширина проекции обрыва без пляжа на карте 1 мм и более, то на своем месте изображают и береговую линию, и верхний край обрыва. Длина «шипов» условного знака в этом случае должна соответствовать проекции обрыва.

114. (171). При изображении рек в две линии толщина каждой линии должна быть 0,1 мм, а наименьший промежуток между ними 0,3 мм.

Глубина рек дается по данным измерений в межень в самом глубоком месте данного створа, причем до 5 м - с точностью до десятых долей метра, а от 5 м - до целых метров. Грунт дна характеризуется следующими буквенными индексами: К - каменистый (неровные выходы скальных пород, крупные камни), Г - твердый (галечник, ровный монолит, плотная глина), П - песчаный плотный, В - вязкий (вязкий глинистый, вязкий песчаный, вязкий илистый).

У водотоков, вычерчиваемых в одну линию, скорость течения на карте не показывают. На остальных водотоках характеристика поверхностной скорости течения (в метрах в секунду) помещается в разрыве стрелки направления течения не реже, чем через 10 см, при этом обязательно в истоках, у устьев притоков и у рамок карты.

115. (172). Для русел с чередованием пересыхающих и непересыхающих участков сохраняющиеся плесы с водой показываются с замыканием по концам, а голубая заливка дается сплошь по всему руслу.

116. (174). Озера и пруды наносят на карту, как правило, при их площади в данном масштабе 1 мм2 и более. Водоемы лечебного и промышленного значения, пресные в безводных районах и все водоемы-ориентиры должны показываться независимо от их величины, при необходимости с некоторым преувеличением в размерах.

У соленых и горько-соленых озер и рек, имеющих собственные названия, сокращенные пояснительные надписи помещают после них, например, оз. Тенгиз (сол.).

117. (175-177). Водопады изображают на карте двумя условными знаками - поперечной толстой линией при ширине рек менее 20 м и линией с «шипами» - при большей ширине рек. В обозначении водопадов, выражающихся в масштабе, конфигурация гребня (верхней кромки) передается в соответствии с натурой, а «шипы» ориентируются острием в сторону падения воды.

Пороги изображаются на карте поперечными толстыми линиями при ширине рек от 3 до 20 м и знаками в виде треугольников - при большей ширине. Если протяженность порогов по течению в масштабе карты 1 мм и более, то поперечные черточки ставятся равномерно через 1,0-1,5 мм; положение крайних черточек должно соответствовать началу и концу порога. На широких (20 м и более) реках у порогов, протяженность которых выражается в масштабе, крайние условные знаки расставляются так, чтобы подчеркнуть границы порожистого участка. Основания значков должны быть направлены в разные стороны.

118. (178). Разливы показывают на карте только при изображении крупных рек и озер, если ширина затопляемой полосы не менее 1 км и продолжительность затопления местности не менее двух месяцев. Контуры и рельеф на заливаемых площадях наносят в обычном порядке.

При изображении на карте создаваемого водохранилища применяемый для этого условный знак № 178 дополнительно помещают за рамкой листа с соответствующим пояснением. Например: Зона затопления Первомайского водохранилища (показана по проектным материалам).

В случае, если площади разлива (затопления) занимают на карте более четверти целой трапеции, штриховка их не производится. Вместо этого вдоль соответствующей линии на карте дается надпись (синим цветом - при издании): граница разлива, или граница проектируемого (создаваемого) водохранилища, а за рамкой помещается схема с заштрихованным контуром разлива. Если вся площадь трапеции при разливе покрывается водой, то характеристика затопления ограничивается соответствующей зарамочной надписью.

119. (179-187, 189). Данные знаки на топографических картах, включающих в рамки трапеции прибрежные участки моря, показываются при наличии морских навигационных и других гидрографических карт или материалов прибрежного промера.

Надводные, подводные и осыхающие камни, скалы в море у побережья и рифы при их групповом размещении в натуре должны передаваться на карте с отбором.

Как правило, отметки глубин должны надписываться при глубине моря менее 20 м - до десятых долей метра, 20-50 м - до полуметра, 50 м и более - в целых метрах.

120. (188). Знак водной растительности должен применяться как для показа на карте водорослей у морского берега, так и при отображении зарастания водной растительностью зеркала воды в реках и озерах.

121. (190). Скопления плавника показываются без оконтуривания. При этом минимальная площадь скопления должна отображаться на карте тремя и более черточками условного знака.

ПОЯСНЕНИЯ К ЗНАКАМ ОБЪЕКТОВ ГИДРОТЕХНИЧЕСКИХ И ВОДНОГО ТРАНСПОРТА

122. (191-195). Постоянные оросительные, обводнительные и осушительные канавы, как правило, показываются все. Каналы и канавы (наземные, подземные, строящиеся, сухие) изображаются в одну или две линии в зависимости от ширины в натуре. Если канавы проходят на расстоянии одна от другой менее 2 мм в масштабе карты, то их следует наносить с отбором.

Обозначения прямолинейных участков канализованных рек, каналов и канав следует вычерчивать по линейке, а четкие углы поворотов не сглаживать, а фиксировать в соответствии с натурой.

На канализованных участках рек в отличие от каналов следует давать те же характеристики, что и на других участках рек.

123. (191, 198). У изображаемых в две линии каналов и канав на карте должны быть указаны их ширина по верху и глубина. По дополнительным требованиям, при съемках для мелиорации земель, в числителе соответствующей надписи даются два показателя ширины по верху и по дну канала.

Для мелиоративных каналов и канав в качестве показателя их глубины принимается расстояние по вертикали от уровня бровки более низкого берега до уровня дна в центре поперечного профиля канала. Соответственно в качестве ширины канала по верху принимается расстояние между берегами на уровне бровки более низкого берега. Вычерчиваемые на карте условные знаки каналов и канав должны быть согласованы с надписываемыми показателями их ширины по верху. При очень крутых искусственных обрывах (выемках) без пляжа по берегам каналов шириной 1,5 мм и более (в масштабе карты) закраска водной поверхности может даваться непосредственно до обозначения выемки.

Самые крупные каналы показываются по очертаниям их береговых линий в межень и в соответствии с натурой знаками выемок или дамб по всему береговому откосу выше уреза воды.

Изображения каналов с периодически изменяемым направлением течения воды должны сопровождаться двумя стрелками, ориентированными в противоположные стороны.

124. (192, 248). Бетонирование, мощение и другие виды укрепления бортов и дна открытых каналов, канав, бассейнов, водохранилищ отображают на картах тонкими черными линиями, «оторачивающими» по внешнему контуру знаки соответствующих объектов, и сокращенными надписями, характеризующими материал укрепления. При очень крутых или отвесных укрепленных откосах тонкие черные линии обозначения бетонирования могут наноситься взамен береговых линий. Тогда голубая заливка знака водной поверхности дается до черных линий.

125. (193). Подземная дренажная сеть наносится на карты только по дополнительным требованиям, причем одинарными линиями условного знака.

126. (195). Знак сухих канав применяется для передачи граничных, противопожарных, недействующих мелиоративных, заброшенных строительных и некоторых других канав (кроме сбросных канав оросительной сети), а также узких рвов и бывших окопов, которые большую часть теплого периода не имеют воды.

Сухие канавы глубиной и шириной 1 м и более при длине их на карте 1 см и более показывают все. На картах с сечением рельефа через 1 м наносят и сухие канавы глубиной от 0,5 м до 1 м. Сухие канавы, являющиеся ориентирами, следует изображать независимо от размеров.

127. (196, 197, 388, 194). Валики показывают при высоте их 1 м и более (на картах с сечением рельефа через 1 м - при высоте этих объектов 0,5 м и более).

Дамбы наносят, на карту при длине их в масштабе 3 мм и более. В зависимости от размера дамбы и отстояния ее гребня от канала условный знак дамбы вычерчивают в, одну или две линии. Поскольку аналогичным образом на карте показывают канавы, проходящие по валу, различия в этих объектах следует передавать, соответственно размещая высотные отметки, отметки урезов воды, характеристики канав и надписи высоты валов. При наличии места целесообразно применять пояснительную надпись канава по валу.

Межчековые валики на рисовых полях показывают на картах одной тонкой (0,1 мм) линией.

Условные знаки дамб и валиков вдоль строящихся каналов и канав вычерчивают сплошными линиями, а не «звеньями».

128. (199, 200). Из приведенных в таблицах условных знаков водораспределительных устройств применяют тот, который больше соответствует их виду на местности и отображает направление отвода воды. Обозначения непроезжих водораспределительных устройств вычерчивают линиями толщиной 0,3 мм, причем на изображениях каналов шириной 1 мм и более боковые утолщенные линии вычерчиваются с внутренней стороны условного знака канала, а при меньшей ширине - с внешней.

Знаки устройств с отводом воды на одну и обе стороны всегда ориентируются выпуклой стороной вниз по течению воды в канале. При необходимости выделить регулятор рядом с его условным знаком помещают пояснительную надпись рег.

Показывая на карте совмещение водораспределительных устройств и мостов, выражающихся в масштабе, условные их знаки наносят вплотную один к другому. Если это невозможно из-за недостатка места, обозначение проезжей части водораспределительного устройства вычерчивают линией толщиной 0,5 мм и к ней подводят условные знаки соответствующих дорог (между знаками дороги и водораспределительного устройства оставляют разрыв в 0,2-0,3 мм).

129. (202, 203). Знаками дюкеров и акведуков показывают части каналов (канав), имеющие особые устройства для пересечения естественных и искусственных препятствий. Дюкер прокладывается в виде изогнутой трубы в поперечной выемке под дорогой, рекой, по дну оврага и т.п., акведук - преимущественно по мосту на опорах.

Выражающиеся в масштабе карты длинные дюкеры изображают условным знаком подземного водопровода и сопровождают пояснительной надписью дюкер.

Из приведенных в таблице вариантов показа акведуков выбирают наиболее подходящий в зависимости от вида переброски (лоток, водопровод, канал) и ширины канала.

130. (205). Данный знак применяется не только для отображения водотоков, проходящих через трубы, но и для передачи сооруженных вне дорог переездов через канавы на торфоразработках, рисовых полях и т.п.

131. (206-210). При показе проезжих плотин, в отличие от непроезжих, по краям их изображения вычерчивают «усы» (под углом 45° к оси плотины).

У обозначений надводных плотин длиной в масштабе карты 1 см и более надписываются: материал сооружения, длина и ширина плотины по верху в метрах и отметки урезов воды верхнего и нижнего бьефов; для подводных плотин - только отметки урезов воды верхнего и нижнего бьефов.

Материал сооружения плотин указывается сокращенными надписями: Бет.-бетонные, Бет.-Зем. - бетонно-земляные, Д-деревянные, Д-Зем.- деревянно-земляные, ЖБ-железобетонные; Зем.- земляные, К-каменные, М-Металлические. Условные знаки плотин, гребень которых шире 6 м, вычерчиваются в масштабе карты (по ширине).

При топографических съемках для мелиорации земель наносят отметки высот гребней плотин. Также по дополнительным требованиям могут изображаться трубы для пропуска воды в теле плотин.

132. (208). В надписи, характеризующей «глухую» плотину, высотная отметка должна соответствовать наинизшей точке у основания плотины.

Затопленные отдельные деревья отображают маленькими кружками - условным знаком № 350, а затопленные участки леса - большими кружками условного знака № 325, размещаемыми по изображению зеркала воды. Линии контуров при этом не дают, но крайние значки расставляют так, чтобы они передали границы затопленного участка.

133. (212-214). Условные знаки ворот (затворов) шлюзов наносят в соответствии с их размещением в натуре и ориентируют острием против течения реки или канала. Если над воротами шлюза сооружен мост, то их обозначения дают в сочетании. Условный знак шлюзов, не выражающихся в масштабе карты, применяют в тех случаях, когда расстояние между воротами шлюзов менее 20 м.

Характеристика шлюзов дается по основному ходу шлюзовой системы. При этом указываются количество камер шлюза, если их две и более, длина наименьшей камеры в метрах, минимальная ширина ворот и минимальная глубина на пороге ворот. Например:

Внутренние ворота многокамерных шлюзов обозначаются, если расстояние между этими воротами на карте 2,5 мм и более.

134. (215-220). Каменные, бетонные, железобетонные и деревянные набережные, неукрепленные и укрепленные откосы берегов показывают при их длине в масштабе карты 3 мм и более.

Бермой (условный знак № 220) называется горизонтальная площадка на укрепленном откосе, сооружаемая для повышения его устойчивости.

135. (221). У знака водомерных постов, как правило, надписывают отметки урезов воды - средние многолетние для меженного периода. При изображении водомерного поста, помимо основного обозначения, по возможности должны быть нанесены реперы, входящие в его комплект (за исключением временных реперов).

136. (222). Пристани с оборудованными причалами (дебаркадерами) изображаются в соответствии с их действительными размерами и очертаниями в масштабе карты. Контуры пристаней вычерчивают тонкими черными линиями и голубым цветом не закрашивают

137. (223). Молы, причалы, пирсы показывают на карте в соответствии с их фактическими размерами и очертаниями в натуре.

138. (224). Якорные стоянки - места на акваториях, преимущественно близ берега (в бухтах, на рейде), на которых постоянно останавливаются суда. Нередко они оформлены в натуре буями и бочками.

Этим же условным знаком (помещаемым на изображении водного пространства рядом с береговой линией) показывают остановочные пункты и пристани без оборудованных причалов.

139. (226). Волноломы, траверсы, буны изображаются в соответствии с их действительными размерами и очертаниями в масштабе карты одним условным знаком, однако длина изображения этих объектов должна быть 1 мм и более, даже если в натуре они короче. Близко расположенные друг к другу буны показываются с отбором (примерно через 2 мм).

140. (227, 229, 230, 232-234). Эти объекты на топографических картах обычно показываются по морским навигационным картам. Некоторые из них могут наноситься и непосредственно, например, на основе аэрофотоизображения.

141. (227). Средства навигационного оборудования морских каналов без особых указаний показывать не требуется.

142. (231). Из навигационных знаков по берегам рек, озер, водохранилищ и морей изображению на топографических картах подлежат только те, которые являются ориентирами и должны длительное время стоять на одном и том же месте, а не перемещаться в течение навигационного периода в связи с изменениями судового хода.

143. Сухие доки, эллинги и слипы показывают на карте в соответствии с их действительными размерами и очертаниями, т.е. внешним контуром и основными деталями внутренней планировки. Обозначения сопровождают пояснительными надписями: док, эллинг, слип.

ПОЯСНЕНИЯ К ЗНАКАМ ОБЪЕКТОВ ВОДОСНАБЖЕНИЯ

144. (235, 236, 238, 239). На картах изображают все водопроводы, проложенные вне населенных пунктов. В предгорных маловодных районах показывают все кяризы (действующие и недействующие)- подземные галереи для сбора и вывода на поверхность грунтовых вод. Кружки условного знака кяризов размещаются один от другого на расстоянии 1,2 см.

145. (237). При изображении на картах лотков и желобов для подачи воды их опоры наносятся в соответствии с натурой (если необходимо, то с отбором).

146. (239-241). На картах безводных и засушливых районов показываются все колодцы; отбор производится только в местах их скопления. Среди колодцев выделяют главные (имеющие наибольшую наполняемость, хорошее качество воды и существенные как ориентиры). На картах районов, обеспеченных водой, вне населенных пунктов показываются все колодцы, а в населенных пунктах - самые важные и на более свободных участках.

У обозначений колодцев (в пределах населенных пунктов - при наличии графических возможностей; надписываются: отметка поверхности земли, глубина до уровня воды и до дна в метрах, а у колодцев с соленой или горько-соленой водой ее качественные особенности (сол., г.-сол.). Колодцы с солоноватой водой следует относить к пресным.

В засушливых и безводных районах выделяют засыпанные и сухие колодцы (пояснительными надписями сух., засып.) и указывают месяцы действия тех колодцев, которые имеют воду не весь год, например: IX-VI. У главных колодцев приводится характеристика их наполняемости в литрочасах. У знаков колодца с собственным названием, а также колодцев с насосами и внутри строений, не выражающихся в масштабе, дается сокращение к. (строчная буква). У знака колодца, имеющего ориентирное значение,- К. (прописная буква). Для обозначений всех остальных колодцев указанные сокращения в дополнение к знаку не предусматриваются.

При необходимости выделения дренажных колодцев они показываются условным знаком № 240 с пояснительной надписью Др.

147. (241, 244). В зависимости от дополнительных требований у колодцев с механическим подъемом воды может указываться глубина до поверхности воды и до дна в метрах.

В соответствии с натурой у обозначений этих колодцев (в том числе и у артезианских колодцев с откачивающими устройствами) дается пояснительная надпись насос или вдкч.

148. (242-244). Колодцы с ветряным двигателем и артезианские колодцы изображаются на картах все. У обозначений артезианских колодцев помещают отметку уровня земли, дебит в литрочасах, а у колодцев с соленой и горько-соленой водой - и надпись о качестве воды.

Легкие навесы, установленные над колодцами, на карте не показывают.

При отображении находящихся в одном строении колодцев, водонапорных башен и водокачек на карте помещают условный знак сооружения башенного типа и по возможности сопровождают его комбинированной пояснительной надписью вод, вдкч., к.

149. (247). Точки периодической установки передвижных насосов (например, в месте отвода канала или трубопровода от реки, водоема и т.п.) фиксируются на карте соответствующим размещением установленной для них пояснительной надписи.

150. (248). Оборудованные открытые и крытые водохранилища, бассейны, дождевые ямы, сооружения для сбора дождевых и грунтовых вод и другие подобные им объекты изображаются по их действительным размерам в масштабе карты, причем открытые - знаком водоемов, а крытые - обозначением имеющегося строения и надписью. Указанные объекты, не выражающиеся в масштабе, показываются единым внемасштабным условным знаком, сопровождаемым пояснительной надписью в соответствии с местным названием. Например: как, сардоба, хауз, копань и т.п. или вдхр. Если перечисленные сооружения расположены в засушливых и безводных районах и имеют воду не весь год, рядом с обозначениями указывают месяцы, в течение которых водохранилище действует. Дамбы и обваловка вокруг этих объектов отображаются в обычном порядке.

Аналогичным образом - с показом сопутствующих сооружений - передают на картах различные отстойники. Обозначения их сопровождают пояснительной надписью отстойник или отст.

151. (249). Извилистая линия в условных знаках естественных источников (ключей, родников) вычерчивается в соответствии с направлением их стока на местности. У обозначений источников, находящихся вне населенных пунктов, надписываются отметки поверхности земли. Кроме того, у знаков источников с минерализованной водой невыясненного состава дается надпись мин., а известного состава щел., серн., уг. - кисл. и т.п. Надписи кл. или род. (в соответствии с местной терминологией) у обозначений источников с обычной водой даются лишь в случаях, когда нужно выделить эти объекты среди окружающей ситуации. Для главных источников, расположенных в засушливых и безводных районах, на картах помещают характеристику их дебита в литрочасах.

ПОЯСНЕНИЯ К ЗНАКАМ МОСТОВ И ПЕРЕПРАВ

152. (252-265, 267, 155, 156, 158). Ширина условного знака моста должна соответствовать действительной ширине моста в масштабе карты (наименьшая допустимая - 0,8 мм). При изображении мостов на железных дорогах, автострадах, усовершенствованных и обычных шоссе, улучшенных грунтовых дорогах ширина знака моста должна быть не менее ширины условного знака дороги.

Длина условных знаков, принятых для мостов протяженностью 13 м и более, должна соответствовать их действительным размерам в натуре. При этом черточки («усы») обозначений мостов, вычерчиваемые, как правило, под углом 45° к линии знака моста, в его длину не включаются. В отдельных случаях при недостатке места на карте разрешается не вычерчивать одну - две такие черточки (см. условный знак № 155). Длина условных знаков мостов, выражающихся в масштабе карты, должна быть согласована с помещаемыми на карте их характеристиками.

Мосты на картах изображаются с подразделением по материалу пролетных строений и особенностям конструкции. Материал, из которого построены устои мостов, в данном случае не учитывается. Сами промежуточные устои (быки) мостов, имеющих длину более 13 м, наносятся на карты в соответствии с натурой. Сваи деревянных балочных мостов и опоры деревянных разборных мостов на картах не показываются. Не наносятся на карты и береговые устои мостов.

153. (252-267, 155, 156, 158, 40, 41). У обозначений мостов длиной 3 м и более, расположенных на автогужевых дорогах, указывают характеристику мостов в виде дроби: в числителе - длину по настилу (включая береговые устои) и ширину проезжей части в метрах, в знаменателе - расчетную автомобильную нагрузку (грузоподъемность) моста в тоннах. У обозначений мостов через судоходные реки, кроме того, указывают высоту низа пролетного строения моста над средним уровнем воды в межень.

У знаков каменных, бетонных и железобетонных мостов перед численной характеристикой помещают сокращенную надпись материала пролетного строения (К-каменные мосты, Бет. - бетонные, ЖБ-железобетонные). В характеристиках металлических мостов материал постройки (М-металлические) указывают лишь в случаях, когда мосты изображены условными знаками № 262 или 267-1. Если расчетная автомобильная нагрузка моста свыше 100 тонн, в характеристике дается надпись св. 100.

При частом расположении мостов с одинаковыми характеристиками некоторые из последних могут не указываться. У знаков мостов, находящихся в населенных пунктах, характеристики помещают лишь при наличии свободного места.

При изображении железнодорожных мостов характеристику дают только для мостов длиной 100 м и более. В нее включают: материал постройки (у каменных, бетонных и железобетонных мостов), высоту от уровня воды или земли до нижней части пролетного строения моста и длину последнего в метрах. Например: ЖБ 10-147 (железобетонный мост высотой 10 м и длиной 147 м).

154. (258, 267). Рядом с условными знаками мостов, разбираемых на время ледохода и половодья (паводков), помещают пояснительную надпись разб.

155. (266, 267, 158). При съемках для мелиорации земель на обозначениях мостов следует давать отметки высот настила. Надпись отметки размещают, в зависимости от наличия места, отдельно от характеристики моста либо вплотную к ней, справа.

В случаях, когда под мостом проходит шоссе, т.е. при пересечении дорог на разных уровнях, у обозначения моста (путепровода) дается характеристика проезда (отверстия) под ним - высота и ширина в метрах. Например: пр.6´8, где 6 - высота, 8 - ширина.

156. (268, 272). Временные мостики в два-три бревна и пешеходные мостики через мелкие канавы и рытвины на картах не показываются.

157. (269-271). Характеристики мостов длиной менее 3 м и характеристики труб под дорогами помещают на картах только по дополнительным требованиям при съемках для мелиорации земель.

Трубы под дорогами отличаются от небольших мостов тем, что у первых между верхним сводом и полотном дороги всегда имеется слой грунта насыпи, а у мостов насыпь прерывается полностью - навею ее высоту.

158. (272-274). При изображении пешеходных мостов, выражающихся в масштабе карты (например; длинных мостов через заболоченные участки и т.п.), показывают все повороты и изгибы моста.

159. (275, 276). На картах отображают все паромы. Линия, по которой самоходный паром (паром с механическим двигателем) пересекает реку, должна быть показана в соответствии с натурой, например, поперек реки; под острым углом, в обход острова и т.п.

160. (277, 278). На картах показывают только постоянные лодочные перевозы. При ширине реки в масштабе карты менее 4 мм условные знаки лодочных перевозов и паромов вычерчиваются за пределами изображения реки. Основание знака перевозов («дно лодки») должно быть обращено примерно на юг или на восток.

161. (279). При отображении бродов через широкие реки прерывистая линия знака должна проводиться так, чтобы ее положение соответствовало натуре. При ширине изображения реки менее 2 мм дается один штрих знака брода.

Обозначения дорог в местах показа бродов через вычерчиваемые в одну линию водотоки не прерываются. У изображений бродов через реки шириной 5 м и более надписываются их характеристики, причем глубина должна соответствовать самому глубокому месту брода. Характер грунта дна на бродах передается сокращенными надписями в соответствии с пояснением п. 114. Показатели глубины и скорости течения воды на бродах должны характеризовать условия меженного периода.

ПОЯСНЕНИЯ К ЗНАКАМ РЕЛЬЕФА

162. (280, 281). Горизонтали на картах проводят через изображения всех топографических объектов, кроме водоемов и показываемых двумя линиями рек и каналов, оврагов и сухих русел, а также форм рельефа искусственного происхождения (отвалов - см. п. 40, карьеров, насыпей, выемок и др.). Надписи горизонталей должны быть ориентированы основанием цифр по скату, причем по возможности к южной или восточной рамкам карты.

163. (281). Утолщение горизонталей при сечении рельефа через 1; 5 и 10 м применяется для каждой пятой горизонтали, при сечении через 2,5 м - для каждой десятой.

164. (282). Дополнительные горизонтали наносят на карту для передачи изменений в крутизне склонов и выделения характерных форм, не изобразившихся основными горизонталями. При этом на противоположных склонах одноименные дополнительные горизонтали должны даваться в обязательном порядке.

165. (283). Вспомогательные горизонтали применяются для изображения отдельных, не выражающихся основными и дополнительными горизонталями, форм рельефа и проводятся на произвольной высоте, с расчетом наиболее полного воспроизведения микрорельефа поверхности (западин, блюдец, мелких грив и бугров и т.п.). При этом нанесение ответных горизонталей не требуется. Вспомогательные горизонтали, как правило, должны быть надписаны.

166. (284). Горизонтали для изображения нависающих склонов (более 90°) дают только согласно основному сечению рельефа, причем обязательно прерывистой линией черного цвета с длиной штрихов 3,0 мм.

167. (285). Указатели направления скатов (бергштрихи) применяются на горизонталях, отображающих вершины, котловины и седловины, участки с малыми уклонами, а также на горизонталях у рамок карты.

168. (286). Отметки командных высот наносятся из расчета 2-3 на лист карты. При отсутствии их в данных пределах крупным шрифтом выделяют одну наивысшую отметку.

169. (287, 288). Количество отметок высот на каждом листе карты должно определяться техническим проектом на съемку. Как правило, на квадратный дециметр наносят от 5 до 15 отметок характерных точек местности.

У ориентиров отметки надписываются без применения знака в виде точки.

170. (291). Скалы-останцы показывают при их высоте 1 м и более. Относительная высота скалы-останца, находящейся на склоне горы или хребта, определяется по отношению к наиболее высокому краю ее подножия (т.е. верхнему по положению на основном склоне). У этой же точки определяется и отметка высоты, надписываемая у знака скалы-останца.

171. (294). Искусственные гряды камней (собранные на межах и др.) показываются черным цветом, а гряды камней, образовавшиеся при выветривании даек на склонах или гребнях хребтов, коричневым цветом.

172. (295). В комбинированном знаке валов корчевания должно быть показано, из чего сложен данный вал (например: камни, песчаный грунт, поваленные деревья и др.).

173. (296, 297). Обрывы и укрепленные уступы полей показывают при их глубине (высоте) в натуре 1 м и более и протяженности 30 м и более. Обрывы и уступы меньших размеров изображают на карте только в случае, когда они имеют значение ориентиров.

174. (300). Карстовые воронки и просадки в известняках и каменной соли и соответствующие псевдокарстовые формы в глинистых, лессовых и различных мерзлых (термокарст) грунтах при диаметре на карте менее 2 мм изображаются внемасштабным знаком, при большем диаметре - горизонталями при задернованных склонах и знаком обрыва - при крутых обнаженных склонах.

При показе всех этих форм, кроме не выражающихся в масштабе карстовых, имеющих свой условный знак, предусматривается применение пояснительных надписей: карст (у воронок, изображаемых горизонталями или знаками ям), глин. карст, лесс, карст, термокарст.

175. (301). Условные знаки вымочек и пятен развевания применяются по дополнительным требованиям при топографической съемке в обеспечение мелиорации земель. Вымочки - плоские блюдца на водораздельных пространствах, переувлажненные в течение всего теплого периода года - в зависимости от характера местности могут изображаться замкнутыми горизонталями или контурами с синими штрихами и пояснительными надписями, а также знаками мочажинок. Пятна развевания (дефляционные котловинки) - микрорельефные образования, возникающие на начальной стадии ветровой эрозии пашен.

176. (302). Знак входов в пещеры и гроты наносят основанием параллельно южной рамке карты.

177. (305, 306). Задернованные склоны изображаются горизонталями независимо от их крутизны. При передаче крутого задернованного склона, когда просвет между горизонталями становится менее 0,3 мм, допускается их слияние (при протяженности такого склона менее 1 см в масштабе карты) или проведение между утолщенными горизонталями не всех основных, а только нескольких из них. Остальные основные горизонтали при этом прерываются на подходе к изображению крутого склона.

178. (307). Знак задернованных уступов (бровок) применяют для нанесения не выражающихся горизонталями перегибов склона при их длине в масштабе карты 0,5 см и более. Данный знак может пересекаться горизонталями.

179. (308, 309). Сухие русла и водороины изображаются в одну или две линии в зависимости от их ширины в натуре (так же как реки и ручьи - см. знак № 171). У широких (30 м и более) сухих русел, в зависимости от принятого сечения рельефа, врезанности и вида этих форм на местности, берега показывают усл. зн. № 308, обрывами, задернованными уступами или горизонталями, а днища - соответствующими обозначениями обнаженных грунтов (песок, галечник) либо имеющейся растительности.

При передаче на карте сухих русел и оврагов указанной ширины (т.е. 3 мм и более в данном масштабе) по их днищу проводят горизонтали. Если овраг имеет высокие обрывистые склоны и показан «шипами» значительной длины (в соответствии с величиной проекции таких склонов), то горизонтали вычерчивают только в местах их замыкания по тальвегу.

У изображения всех оврагов и промоин через каждые 5-8 см надписывается глубина в м, а для узких форм (с расстоянием на карте между краями менее 1 мм) также их ширина по верху.

По дополнительным требованиям для оврагов глубиной менее 1 м соответствующие характеристики определяются и надписываются с точностью до десятых долей метра.

180. (310-312, 473). Оползни в соответствии с натурой показываются на карте со знаком обрыва или без него. Осыпи изображают со знаком обрыва, когда его высота более сечения рельефа горизонталями, с линией кромки - когда обрыв менее величины сечения, без линии - когда эта кромка на местности нечеткая.

Из горизонталей по знакам осыпей, как правило, проводят (там, где это позволяет заложение) тонкими линиями только те, которые соответствуют утолщенным горизонталям. По изображениям наиболее отлогих частей осыпей, при наличии графических возможностей, могут быть проведены все горизонтали основного сечения.

Растительность, имеющаяся местами на оползнях и осыпях, показывается установленными условными знаками в соответствии с натурой.

181. (313). Скалистые обрывы обозначаются на топографической карте двояко: 1) установленным для них знаком - при достаточной для этого величине обрыва в масштабе карты; 2) знаком обычного обрыва (№ 296) в сочетании с пояснительной надписью скал - при меньшей глубине (высоте).

182. (315). Знак даек применяется для передачи сложенных твердыми породами гряд, выделяющихся на местности и часто не согласующихся с ее общим уклоном. В соответствии с размерами даек и характером их склонов данные гряды изображаются как узкие скалистые гребни или как валы с «шипами» в сторону обрыва и характеристикой относительной высоты в метрах (см. пояснение п. 170).

183. (316). Знаком каменных рек следует передавать полосы (длиной на карте 0,5 см и более) обломочного материала, сползающего по ложбинам горных склонов, преимущественно от вершинных россыпей в долины.

184. (317, 319, 323). Обозначения границ фирновых полей наносят на карту, когда они не имеют естественных рубежей в виде скал или обрывов. Изображения фирновых полей и ледниковых языков контуром не разделяют.

Границы ледниковых языков наносят с возможной полнотой, за исключением случаев, когда они настолько перекрыты мореной или лавинными снежниками, что внешний контур языка не удается показать даже по косвенным признакам.

185. (318, 323). Краевые ледниковые трещины отображаются на карте полностью, все остальные - с отбором.

Ледниковые колодцы - преимущественно вертикальные, узкие (до 10-15 м) и округлые в плане полости в теле ледника, идущие от его поверхности до глубин в несколько десятков и даже сотен м (до ложа ледника). Формируются при термической и механической обработке отдельных ледниковых трещин ручьями талых вод.

Морены изображают на топографической карте, если они не перекрыты другими отложениями. Передаче подлежат поверхностные (краевые, серединные) морены на ледниковом языке и окаймляющие его боковые и конечная морены. Для того чтобы изображения морен и склоновых каменисто-щебеночных осыпей различались на карте (особенно в местах, где они смыкаются друг с другом), точки и треугольники в условном знаке морен даются разреженно.

186. (320, 323). Снежники показывают на карте в тех случаях, когда они сохраняются на местности в течение всего теплого периода (после схода сезонного снегового покрова) и имеют площадь 10 мм2 и более в масштабе карты.

187. (321). Речные и грунтовые наледи, образующиеся на поймах рек и у выходов подземных вод в районах с глубоким промерзанием земли (и в особенности с постоянной мерзлотой), отображаются на картах установленным знаком в сочетании с надписью наледь (или грунт, наледь) в случаях, когда эти ледяные тела имеют круглогодичный характер, и с надписью сезон, наледь, когда лед за теплый период стаивает и обнажаются наледные поляны - выровненные участки с деформированным руслом водотока, почти без растительности.

При изображении мощных круглогодичных наледей (площадью 3 см2 и более на карте, если толщина льда превышает половину сечения рельефа) их поверхность должна показываться горизонталями синего цвета.

При передаче больших наледных полян сезонных наледей (площадью не менее 3 см2 на карте) внешняя граница изображается двойным рядом синих точек, а сама их площадь - в соответствии с натурой (протоки, галечник и др.).

ПОЯСНЕНИЯ К ЗНАКАМ РАСТИТЕЛЬНОСТИ

188. (324, 445, 452). При передаче точечным пунктиром контуров растительности и грунтов точки этого знака должны быть размещены так, чтобы фиксировать все углы, резкие изгибы и повороты контуров. Если площадь последних меньше 1 см2 в масштабе карты, то точки разрешается сгущать и уменьшать в диаметре на одну треть по сравнению с размерами, приведенными в таблице.

Не имеющие ориентирного значения смежные контуры одинаковых угодий разрешается объединять, а мелкие присоединять к крупным, если расстояние между ними на карте менее 0,5 мм.

Точечный пунктир не применяется для ограничения контура, когда он совпадает на карте с изображениями оврага, промоины, бровки, обрыва, береговой линии, лесополосы, дороги, строения, наземного трубопровода, ограждения и административно-политической границы.

В случаях, когда, смежные контуры растительности, изображаемые при издании один - фоновой заливкой, другой - сеткой, не имеют в натуре четкой общей границы, следует на оригиналах карты применять условный знак постепенного перехода. Этот знак, в виде редкого точечного пунктира (красного цвета на съемочных и составительских оригиналах), должен наноситься соответственно по оси переходной полосы между данными угодьями.

Если смежные контуры растительности, одинаково изображаемые при издании заливкой, сеткой или штриховыми обозначениями по белому фону, имеют в натуре в одной части четкую общую границу, а в другой - полосу постепенного перехода между ними, то на карте их разграничивают следующим образом: в первом случае дается точечный черный пунктир, во втором - соответствующая постепенному переходу расстановка условных знаков (см. усл. зн. № 452).

189. (325). Условные знаки леса-кружки (размещаемые равномерно, но без разграфки) на съемочном оригинале и фоновая заливка на красочном оттиске - применяются для передачи сплошных древостоев средней высотой 4 м и более при их площади на карте залесенного района 10 мм² и более, мало залесенного района-4 мм² и более.

К смешанным лесам относятся такие, в которых деревья одной породы не превышают 80 % состава древостоя. При передаче смешанных лесов указывают две основные лесообразующие породы, причем название преобладающей дается первым (верхним).

Лесные поляны подлежат выделению, если их площадь в масштабе карты 10 мм2 и более, а имеющие ориентирное значение - и при меньших размерах.

190. (327). Характеристики древостоев (порода, средняя высота и толщина деревьев, расстояние между ними) большого лесного массива даются с расчетом отображения их изменений, но при этом на 1 дм2 карты должно приходиться не менее одной - двух характеристик.

Для узких и малых (до 2 см2) контуров леса, особенно в малозалесенном районе, характеристики древостоев могут быть размещены не внутри контура, а рядом с ним на свободном месте. Допускается также упрощенное оформление, например, нанесение только знака породы и числовых показателей (или одной средней высоты деревьев).

191. (328). К угнетенным низкорослым лесам при топографической съемке следует относить «взрослые» древостой высотой менее 6 м, приуроченные к местам, неблагоприятным для произрастания деревьев (болота, каменистые грунты и др.), и в силу этого характеризующиеся тонкими искривленными стволами и слаборазвитой кроной. Тем же знаком показываются типичные карликовые древостой в лесотундре.

Участки угнетенного леса выделяют контуром в пределах лесного массива, если они составляют в масштабе карты 25 мм² и более, а на открытой местности-при площади 10 мм2 и более. Для участков ориентирного значения эти размеры могут быть уменьшены.

192. (329). Знаком поросли следует передавать на карте участки молодого леса высотой менее 4 м. Если средняя высота поросли не достигает 1 м, то ее определяют и надписывают до десятых долей метра. Толщину стволов поросли дают на карте (под цифрой, обозначающей ее высоту) только при съемках для мелиорации земель. Для выделения контуров поросли установлены те же цензы, что и для угнетенного леса (см. п. 191).

193. (332). Данным знаком узких просек должны также показываться квартальные визирки, если они являются на местности единственными ориентирами.

Заросшие просеки графически передаются одинаково с расчищенными, но без характеристики их ширины. На съемочных и составительских оригиналах карт у обозначений таких просек рекомендуется помещать синие пояснительные надписи заросшая.

194. (333-340). Если просеки показываются двойной линией штрихов, то последние должны быть расположены один против другого. Пересечения просек надлежит фиксировать штрихами, а не интервалами между ними.

Просеки шириной 10 м и более изображаются в масштабе карты, причем просеки шириной от 10 до 20 м - двойной линией штрихов, а более широкие (противопожарные разрывы и др.) - точечным пунктиром с заполнением контура знаками произрастающей на просеке растительности.

Сухие канавы, ограничивающие просеки, в зависимости от ширины вычерчиваются в одну или две линии (см. усл. зн. № 195).

В случае, когда по просеке проходит дорога, знак просеки опускается и на карте своим знаком передается только дорога соответствующего класса. Когда же по просеке проходит тропа, то показывается только просека.

195. (341-343). Знак редколесья применяется для изображения не имеющих сомкнутого полога древостоев, у которых просветы между кронами составляют в лесах средней полосы 2-5 диаметров крон (в зависимости от пород деревьев), а в разреженных лесах мерзлотных и засушливых районов-до 7 диаметров. При больших расстояниях между кронами вместо знака редколесья следует применять знаки отдельных деревьев.

Редколесье показывается на карте обязательно в сочетании с обозначением основного угодья (кустарника, моховой растительности и др.). Для выделения контуров редколесья установлены те же цензы, что и в п. 191.

196. (344-346). В знаках узких полос леса и древесных насаждений крайние кружки должны соответствовать началу и концу полосы. Обозначение породы и надпись высоты деревьев в полосе даются перпендикулярно к ее оси.

При топографических съемках для мелиорации земель характеристика полосы не ограничивается показателем ее высоты, а должна включать также ширину полосы и число рядов деревьев, причем вся надпись дается в одну строку.

197. (348, 349). При показе на карте рощ или отдельных деревьев, имеющих ориентирное или культурно-историческое значение, у изображения последних при наличии места дается надпись истории.

198. (351). Знак вырубки предназначен для изображения участков вырубленного леса с сохранившимися пнями. Данный знак, как правило, применяется в сочетании с обозначением основного угодья. Если пни выкорчеваны, то вместо знака вырубки по имеющемуся фону (луговой травянистой растительности и др.) дается надпись раскорч.

199. (352). Горелые и сухостойные участки при необходимости могут различаться на карте за счет введения надписи сухостой.

Знак горелого и сухостойного леса при наличии на местности какой-либо растительности следует сочетать с ее обозначением. Для выделения данных контуров установлены те же цензы, что и в п. 191.

200. (353). Знаком бурелома следует показывать участки леса, где повалено более половины деревьев. При этом сочетание со знаками редкого леса не применяется, а контуры бурелома выделяются в соответствии с указанием п. 191.

Если на участке повалено менее половины деревьев, но он стал труднопроходимым, целесообразно отобразить это сочетанием знаков бурелома и леса, без оконтуривания площади. Крайние обозначения бурелома должны в данном случае вычерчиваться с таким расчетом, чтобы примерно передать его границы.

201. (354, 355). Знаком стланика показывают низкорослые (обычно от 0,5 до 3 м) стелющиеся формы хвойных и лиственных деревьев, произрастающих в неблагоприятных условиях (у верхней границы леса, в горах и др.).

Площади горелого стланика выделяются надписью горелый в соответствующих контурах. При издании карт эти контуры даются без закраски.

Средняя высота стлаников, а также кустарников и саксаула определяется и надписывается (при площади контура на карте 2 см2 и более) до десятых долей метра при высоте их зарослей менее 1 м и до целых метров, когда данная растительность имеет среднюю высоту 1 м и более. Заросли стлаников оконтуриваются и передаются при издании зеленой сеткой, если их площади в масштабе карты 25 мм2 и более; участки ориентирного значения допустимо выделять контуром и при меньших размерах.

202. (356, 359). Заросли бамбука и мангровые (древесно-кустарниковые вечнозеленые заросли на низменных морских берегах и мелководьях тропической зоны) изображаются на картах расстановкой знаков равномерно по площади контура, но без разграфки. Средняя высота этих зарослей определяется и надписывается с точностью до метра. Выделение их контуров производится в соответствии с теми же требованиями, что и в п. 201.

203. (361-363). Сплошные заросли кустарников при наличии дополнительных требований (при съемках для мелиорации земель и др.) характеризуются на карте надписью, указывающей на преобладающую породу (ива, можжевельник и т.п.). Выделение их контуров производится в соответствии с теми же требованиями, что и в п. 201.

204. (364). Узкие полосы кустарников шириной менее 1,5 мм в масштабе карты и живые изгороди (сплошные ограждения из кустов различных пород) должны изображаться на карте не меньше чем тремя кружками. Если на отдельных участках живой изгороди кусты сменяются цепочкой деревьев, то последняя передается знаками № 344, 345 (т. е. одними кружками, без промежуточных точек).

По дополнительным требованиям изображения узких полос кустарников и живых изгородей сопровождаются характеристиками их породы и высоты (как в контурах сплошных кустарников).

205. (369-372, 374-376). Травяная (степная, луговая, низкотравная, высокотравная и др.), моховая и лишайниковая растительность передается размещением знаков в разграфку при достаточной площади соответствующих контуров (как правило, 25 мм2 и более) и расстановкой знаков по оси их узких полос, показываемых без оконтуривания (при ширине на карте менее 1,5 мм).

Все данные знаки в целях более полного отображения характера поверхности могут применяться в сочетании с обозначениями грунтов (таблица № 53).

206. (371). Отдельные пучки высокотравной растительности (например, чия и кияка в полупустынях, некоторых зонтичных на альпийском низкотравье в горах), являющиеся ориентирами на фоне другой растительности, показывают на карте без оконтуривания.

207. (372). Камышовые и тростниковые заросли в соответствии с натурой могут показываться на суше и по зеркалу воды зарастающих озер и рек. Оконтуривание этих зарослей на карте производится, когда они занимают площадь 25 мм2 и более (на суше).

208. (375, 376). Знаки моховой и лишайниковой растительности применяются в тех случаях, когда на данном участке нет сплошного яруса более высокой растительности.

209. (377-383, 388). Сады и плантации древесных технических культур вне населенных пунктов показываются на общетопографической карте с оконтуриванием при площади 10 мм2 и более, а имеющие ориентирное значение - 4 мм2 и более; ягодные сады, плантации кустарниковых и травянистых технических культур, виноградники и рисовые поля, соответственно, при площади 25 мм2 и более, а ориентирного значения 10 мм2 и более.

При передаче на карте садов в вытянутом контуре ряды кружков должны быть параллельны его длинной оси (кроме случаев, когда эта ось идет примерно под 45° к южной рамке), а во всех других контурах, в частности, сложной неправильной формы и на больших площадях - параллельны южной рамке карты.

По дополнительным требованиям (при съемке для мелиорации, сельского хозяйства и др.) при изображении садов даются надписи названий пород деревьев (груша, мандарин и т.п.).

Дорожная сеть по садам и виноградникам передается установленными знаками, а санитарные разрывы - обозначением полевых дорог (по дополнительным требованиям-с указанием их ширины в м).

210. (385). К пашням при топографических съемках следует относить все находящиеся вне населенных пунктов систематически обрабатываемые и используемые под посевы сельскохозяйственных культур площади, для передачи которых не требуется отдельных знаков (т.е. кроме огородов, рисовых полей и т.п.). К пашням причисляют площади с посевами многолетних трав и пары.

На общетопографических картах данного масштаба знаком пашни показывают также залежи - ранее использовавшиеся под пашню земли со следами обработки (см. пояснение п. 217).

Участки, распахиваемые для улучшения естественных кормовых угодий, и участки, используемые под посевы на междурядьях в садах, пашнями не считаются.

ПОЯСНЕНИЯ К ДОПОЛНИТЕЛЬНЫМ ЗНАКАМ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ

211. (390-424). Знаки, сосредоточенные в таблицах № 49-52, предназначены для создания специализированной топографической карты с дополнительной нагрузкой сельскохозяйственного назначения. Данные знаки, а также их различные сочетания (таблица № 60) дают возможность передачи основных угодий по их хозяйственной значимости.

212. (390, 398). Богарными в районах поливного земледелия называют пашни и залежи, на которых возделывание сельскохозяйственных (в основном засухоустойчивых) культур осуществляется без искусственного орошения.

213. (391, 400, 408, 417). К осушенным относят земли, имеющие осушительную сеть, обеспечивающую нормальный водно-воздушный режим для произрастания на них сельскохозяйственных культур и другой растительности. В число этих земель на данной карте включают участки с двусторонним регулированием водного режима, т.е. осушенные площади, на которых имеются устройства, позволяющие при необходимости производить увлажнение путем шлюзования или полива без специальных сооружений для орошения. Теми же знаками показывают и осушенные земли, на которых нужно провести дополнительные мелиоративные мероприятия, ремонт или реконструкцию осушительной сети.

214. (392, 393, 401, 402, 409, 410, 418, 419). К землям с оросительной сетью относят участки, имеющие исправную или требующую ремонта оросительную сеть, но не обеспеченные водой. Применение соответствующих обозначений, в отличие от знаков орошаемых земель, производится по указанию заказчика данного блока листов карты.

Основными условными знаками орошаемых земель отображают участки, пригодные для сельскохозяйственного использования и полива и имеющие постоянную оросительную сеть (каналы, трубопроводы, лотки), связанную с источником орошения, водные ресурсы которого обеспечивают полив. К орошаемым землям относят также фактически поливаемые участки, нуждающиеся в мелиоративном улучшении, в том числе с оросительной сетью, требующей ремонта или реконструкции.

215. (394, 403, 411, 420). Земли с лиманным орошением представляют собой искусственно обвалованные участки, для обеспечения которых влагой выполняется однократное их весеннее затопление талыми водами (слоем до 25 см) или пуском вод из оросительных систем. Используются эти земли для выращивания зерновых, овощных и технических культур, а также как сенокосы и пастбища.

216. (396, 405). К пашням, засоренным камнями и залежам, засоренным камнями относят те, на которых: 1) плотность засорения на 1 гектар - 20 и более валунов (крупных, не перемещающихся при обработке камней), разбросанных по всему участку и затрудняющих механизированную обработку, 2) большое число мелких камней, уменьшающих обрабатываемую площадь на 10 % и более.

217. (397-405). Залежи - земельные участки, которые ранее использовались под пашню, но более одного года, начиная с осени, не засеваются сельскохозяйственными культурами и не подготовлены под пар. К залежам не относят распаханные участки сенокосов и пастбищ, оставленные для естественного зарастания.

218. (406-413). Сенокосы - земельные участки, травостой которых в основном используется для сенокошения.

219. (407, 416). К сенокосам коренного улучшения и пастбищам коренного улучшения относят те, на которых в результате проведенных мероприятий (периодическое распахивание, посев трав и др.) создан новый травостой, периодически возобновляемый.

220. (412). К сенокосам заливным относят участки сенокосов, расположенные в поймах рек и по низинам, заливаемые полыми водами на срок не менее 10 дней (в среднем за ряд лет).

221. (414-422). Пастбища - земельные участки с травостоем, в основном используемые для выпаса животных, а также пригодные для этой цели участки, не являющиеся залежью или сенокосом.

222. (415). Условным знаком культурных пастбищ показывают участки, на которых благодаря комплексному их улучшению создан хороший травостой, систематически проводится уход, вносятся удобрения и осуществляется загонный (порционный) выпас животных. Ограждения культурных пастбищ и их отдельных участков отображают соответствующими знаками.

ПОЯСНЕНИЯ К ЗНАКАМ ГРУНТОВ И МИКРОФОРМ ЗЕМНОЙ ПОВЕРХНОСТИ

223. (425, 426). Контуры песков и галечников на топографических картах черным точечным пунктиром не выделяют, кроме случаев, когда они примыкают к угодью, изображаемому с закраской площади (например, к лесу, такыру и др.).

Смежные участки закрепленных и развеваемых песков подлежат разграничению утолщенными точками черного цвета. Изображения песков, полностью закрепленных и полу закрепленных, должны различаться густотой расстановки знаков соответствующей растительности.

Типы неровных песков передают горизонталями и условным знаком ровного песка в сочетании с пояснительными надписями. Например: барханы высотой 3-5 м, ячеи глубиной 2-5 м и т.д.

224. (427). Знаком такыров должны показываться характерные для засушливых областей ровные глинистые площадки в котловинах. Поверхность их обычно покрыта сетью трещин. Такыры по площади менее 25 мм2 в масштабе карты следует изображать отдельными знаками, без оконтуривания и закраски.

225. (428, 458, 459). Знак глинистых поверхностей предусмотрен для передачи обширных обнаженных пространств с глинистым или суглинистым грунтом. Встречающиеся в этих пустынях единичные куртины растительности должны обязательно показываться, причем на своем месте.

226. (429, 472). Каменистые россыпи и щебеночные поверхности характеризуются угловатым обломочным материалом. Первые присущи плоским вершинам, пологим склонам и подножиям гор, вторые занимают большие площади на равнинах. Данный знак может применяться в сочетании с обозначениями древесной или кустарниковой растительности, как разреженной, так и сплошного их покрова (например, лес по россыпи, заросли колючих кустарников по щебеночной поверхности).

227. (430). Знак каменистых поверхностей применяется для изображения площадных выходов монолитных (твердых, преимущественно скальных) пород, обнаженных или слабо прикрытых плащом коры выветривания.

228. (431). Обозначение полигональных поверхностей должно быть не стандартным, а отвечать истинной форме морозобойных полигонов на каждом данном участке.

229. (432). Знак поверхностей с буграми, не выражающимися горизонталями, должен применяться с расчетом воспроизведения на карте характера размещения бугров на местности, а именно примерных границ соответствующего участка и изменений в густоте бугров.

230. (433). При передаче крупнокочковатых поверхностей, непреодолимых для колесного транспорта, по дополнительным требованиям дается пояснительная надпись, например: высота 0,3-0,5 м или высота более 0,5 м.

231. (434). При малой площади контуров самосадочной соли соответствующая надпись может быть дана в сокращенной форме (соль).

ПОЯСНЕНИЯ К ЗНАКАМ БОЛОТ И СОЛОНЧАКОВ

232. (435, 436, 441, 442). Болотами на топографических картах показывают площади с постоянно избыточным увлажнением, влаголюбивой болотной растительностью и слоем торфа мощностью не менее 30 см (кроме болот в тундре).

Болота изображают с подразделением по проходимости и характеру растительного покрова. К проходимым относят болота, по которым в течение меженного периода возможно свободное передвижение пешехода в любом направлении. Все остальные болота передают общим знаком непроходимых и труднопроходимых.

Болота различной проходимости линией контура (пунктиром) не разделяются, за исключением тех случаев, когда их общая граница выражена в натуре достаточно четко. Штриховые знаки проходимости болот при изображении грядово-мочажинных комплексов должны применяться с таким расчетом, чтобы разрывы линий этих знаков передавали рисунок размещения основных гряд.

По растительности болота подразделяют (и соответственно обозначают на карте) на низкотравные, высокотравные, моховые, кустарничковые, кустарниковые, облесенные и комплексные. Знаки растительности, в том числе образующей на болоте сплошной покров, размещаются на карте без разграфки.

Глубины болот до твердого грунта (минерального дна) определяют и надписывают на топографических картах с точностью до десятых долей метра, причем измерения ведутся до глубины 2,5 м. При более мощном слое торфа дается надпись глубже 2,5 м. На разведанные болота, исходя из планов торфяных месторождений, следует приводить на карте данные о их полной фактической глубине (например: 4,5). В среднем на 1 дм2 карты требуется два показателя глубины данного болота.

Участки болот, на которых выгорела торфяная масса, надлежит на карте оконтуривать и сопровождать надписью горелое болото.

Разграничение болот различной проходимости между собой производится при их площади на карте 25 мм2 и более; труднопроходимые и непроходимые участки, имеющие на местности четкую границу, оконтуриваются при необходимости с некоторым преувеличением размеров.

233. (437). Заболоченные земли характеризуются меньшей степенью увлажненности, чем проходимые болота и определяются по специфической растительности (осока, пушица) и малой мощности или отсутствию торфяного слоя. Изображаются эти земли сочетанием знака заболоченности и имеющейся растительности, которая при сплошном распространении дается в разграфку (кроме древесной и кустарниковой).

234. (438, 439). Солончаки должны быть показаны на топографической карте в случаях, когда они характеризуются в натуре отчетливыми внешними признаками, в первую очередь наличием на земной поверхности пятен или слоя соли.

Солончаки разделяются по проходимости, причем проходимые оконтуриваются на карте при площади 1 см2 и более, а непроходимые- независимо от размеров, при необходимости с некоторым преувеличением.

235. (440). Засолоненные земли и проходимые солончаки, не выражающиеся в масштабе карты, различаются при передаче на карте размещением соответствующего знака. Первые изображаются равномерной расстановкой этого знака (три вертикальных штриха) по всему контуру площади, которой присущи выцветы солей, вторые - нанесением его строго по приуроченности.

ПОЯСНЕНИЯ К ПРИМЕРАМ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ И ГРУНТОВ

236. Примеры в таблицах № 56-59 показывают, как должны изображаться на топографических картах наиболее распространенные сочетания растительности и грунтов. Как правило, в одном контуре допустимо комбинирование не более трех условных знаков растительности и грунтов, не считая знаков болот и заболоченных земель. В таблице № г60 даны примеры сочетания изображения угодий на специализированных топографических картах сельскохозяйственного назначения.

237. (450). Среди кустарников на песке могут встречаться отдельные группы саксаула, которые в этом случае следует выделять на карте по их фактической приуроченности соответствующим условным знаком.

238. (451). Среди сплошных зарослей саксаула на песке и на проходимых солончаках могут встречаться отдельные группы кустарников, которые в случае, если они имеют значение ориентиров, следует выделять на карте соответствующим условным знаком.

239. (458). При сочетании в натуре степной травянистой растительности, создающей фон угодья, и групп пустынных полукустарников преобладающая растительность показывается на карте в разграфку, а сопутствующая - по фактической приуроченности.

240. (460). По дополнительным требованиям на топографических картах территории степей, полупустынь и пустынь могут выделяться различные по площади участки с комплексной растительностью. На местности и аэроснимках они резко отличаются от окружающих пространств своим мозаичным рисунком (микрокомплексное сочетание растений, почв, неровностей рельефа, грунтовых вод) и особенно затруднительны для хозяйственного освоения.

Обозначать эти участки следует путем оконтуривания и нанесения (справа от знака преобладающей растительности) вертикального штриха засолоненности, что указывает на основную черту комплекса, хотя на поверхности солевой налет может быть не выражен.

241. (469). При передаче на карте мохово-травянистой растительности, образующей единый наземный покров, она показывается в разграфку, причем знаки основной растительности наносят в одном ряду подряд, в другом - через знак, а растительности, имеющей меньшее распространение, через ряд и в этом ряду - через один знак.

ПОЯСНЕНИЯ К ЗНАКАМ ГРАНИЦ И ОГРАЖДЕНИЙ

242. (481-489). При нанесении на карту государственной границы, границ политико-административного деления, землепользовании и заповедников должны показываться все обозначенные на местности поворотные пункты этих границ.

Границу, приуроченную на местности к линейным объектам, изображают четырьмя-пятью звеньями знака через каждые 4-6 см. Если такая граница проходит в натуре:

а) с одной стороны линейного объекта (например, шоссейной дороги) - соответственно наносят и звенья знака;

б) по узкому линейному объекту и не может быть показана по его оси (например, по ограде, канаве, просеке в лесу) - звенья наносят поочередно по обеим сторонам этого объекта;

в) по середине линейного объекта, достаточно широкого для передачи изображения границы (например: по гребню хребта, реке, каналу) - звенья знака наносят по оси объекта;

г) по контуру, подлежащему изображению точечным пунктиром - на данном отрезке наносят только знак границы.

Резкие изломы границы следует фиксировать изломами штрихов или точками знака, но не его интервалами. К рамке карты обозначение границы должно примыкать штрихом соответствующего знака.

243. (481). Государственную границу СССР следует наносить с особой тщательностью, в точном соответствии с материалами демаркации (редемаркации). Пограничные знаки (столбы) наносятся все без исключения и с проверкой по координатам, систематизированным в соответствующем каталоге. Обозначения их сопровождают номером, литерой или собственным названием. Ось условного знака должна строго соответствовать действительному положению границы на местности. При прохождении государственной границы по рекам и озерам, имеющим острова и мели, знак границы следует наносить так, чтобы их государственная принадлежность не вызывала сомнений. Для обозначения принадлежности острова звенья знака границы вычерчиваются против изображения острова со стороны сопредельного государства.

Правильность показа государственной границы СССР проверяют в установленном порядке.

244. (483-487). Не закрепленные на местности границы политико-административного деления следует наносить по указаниям представителей местных органов власти или по документам (например, описям границ) с соответствующей записью в формуляре карты.

245. (486, 488). Границы районов, землепользовании и отводов показывают на картах только по дополнительным требованиям, например, при съемках для сельского хозяйства.

246. (487). Знаком границ городских земель оконтуривается не только территория города, но и административно ему подчиненные земли, находящиеся вне данной территории.

247. (490). Этим знаком показываются древние исторические стены, расположенные вне населенных пунктов Древние стены внутри селений изображаются как обычные каменные или кирпичные ограды.

248. (491, 492). Условные знаки ограждений наносят при их протяженности в масштабе карты 0,5 см и более; если они имеют ориентирное значение, то и при меньшей длине. Выступающие детали рисунка знаков оград следует ориентировать на картах внутрь ограждаемой территории или в менее загруженную сторону. Установленный порядок начертания не следует менять на всем протяжении данного изображения.

249. Противоселевые и противолавинные заграждения изображаются условными знаками сооруженных на местности объектов и сопровождаются пояснительными надписями противосел или противолавин.

ПОЯСНЕНИЯ К ОБРАЗЦАМ ШРИФТОВ И РАЗМЕЩЕНИЮ НАДПИСЕЙ

250. В таблицах № 62-67 и в образцах оформления рамок даны шрифты, применяемые на картах для надписей, указаны названия и индексы этих шрифтов по «Альбому картографических шрифтов» (М., Геодезиздат, 1956, 1957) и приведены размеры заглавных букв в миллиметрах.

В таблицах № 68-70 даны полные алфавиты всех прописных и строчных букв, а также начертание цифр в применяемых на картах шрифтах.

251. Шрифты для надписей вторых названий городов, поселков городского типа и прочих населенных пунктов, а также для надписей их названий, повторяемых на смежном листе карты или помещаемых за рамками листов, указаны в таблицах № 62-64 после соответствующих образцов шрифтов для надписей основных названий.

Шрифты для надписей вторых названий физико-географических объектов (морей, озер, заливов, рек, островов, хребтов, гор и т.п.) и заповедников, а также для надписей их названий, помещаемых за рамками листов карт, указаны в таблицах № 65-67, в правой колонке, против соответствующих образцов шрифтов для основных названий.

252. (495-508). В случае, когда город по количеству жителей и административному значению попадает в разные градации, надпись его названия дается по более высокой из них.

Для надписей названий отдельных частей городов применяется шрифт четкий (4-131); размер его выбирается в зависимости от величины данной части города.

253. (511). Для надписей названий поселков городского типа с населением менее 2000 жителей предусмотрены два размера шрифта. Из них выбирается тот, который больше соответствует изображению поселка на карте.

254. (513-521). Шкала шрифтов для надписей названий поселков сельского типа в таблице № 63 дана для средне населенных районов. Для густонаселенных районов размер шрифтов для надписей названий населенных пунктов может быть уменьшен, а для малонаселенных - увеличен на одну градацию. Необходимые отступления от данной шкалы должны быть предусмотрены в редакционных указаниях на титул съемки.

Следует увеличивать на одну градацию названия населенных пунктов сельского типа, имеющих многоэтажные дома.

255. (513-521). Если населенный пункт называют по наименованию расположенного в нем колхоза, совхоза или его отделения (фермы), то эти названия на картах надписывают тем же шрифтом, что и наименования поселков сельского и дачного типов. Это правило распространяется и на поселки лесхозов, леспромхозов, лесоучастков, лесопунктов, пунктов Заготзерно, Заготскот и т.п., которые также относят на картах к населенным пунктам сельского типа. Рядом с надписями названий совхозов и их отделений (ферм) в скобках должен быть указан характер производства. Например: свх. Ивакино (зерн.).

Если совхоз (отделение совхоза) или колхоз (бригада колхоза) находится в населенном пункте, имеющем собственное наименование, на карте надписывают только это собственное название поселка (если нет дополнительного требования помещать и наименование хозяйства).

256. Надпись названия населенного пункта, изображение которого располагается на двух или более смежных листах карты, должна быть помещена на том листе, на котором показана большая часть населенного пункта. На других листах название его надписывается за рамкой.

Если населенный пункт имеет два названия, официальное и местное, на картах помещают оба, причем местное наименование надписывают в скобках, симметрично под официальным.

Надписи названий небольших населенных пунктов на карте размещают, как правило, справа и против середины их изображений.

257. (527). Если в таблицах при условном знаке помещена пояснительная надпись (полная или сокращенная), это означает, что данный знак, как правило, должен сопровождаться на картах соответствующей надписью. Когда рядом расположено несколько однородных объектов, надписи могут даваться у обозначений более важных.

Если при условном знаке в таблицах пояснительная надпись не приведена, то на карте она помещается лишь в случаях, когда нужно выделить данный объект, например, как имеющий значение ориентира.

Пояснительные надписи размещают на картах преимущественно горизонтально и справа от объектов, на местах наименее загруженных условными знаками.

258. (527, 528, 534). Надписи числа домов в населенных пунктах и надписи, указывающие на наличие в них районных, поселковых и сельских Советов (РП, ПС, СС), располагаются под надписями названий населенных пунктов с промежутком 1 мм, по возможности симметрично (см. знак № 40).

У изображений мастерских Сельхозтехники, передвижных механизированных колонн и других подобных объектов помещают сокращенные пояснительные надписи, например: СХТ, ПМК.

259. (536-542). Надписи названий рек, каналов, ручьев, оврагов, балок размещают вдоль изображений соответствующих объектов не реже, чем через 15-20 см их протяжения на карте, и обязательно в верховьях (у истока), против мест впадения притоков и около рамок листа карты. Надписи у реки (оврага), имеющей разные названия на различных участках, размещают так, чтобы было ясно видно, в каких местах наименование меняется.

Собственные названия водных бассейнов помещают с пояснительной надписью - полной или сокращенной; надпись ставится после названия или перед ним в зависимости от общепринятой формы. Например: Чудское озеро, озеро Байкал.

Собственные названия рек и ручьев пояснительными надписями, как правило, не сопровождаются, за исключением случаев, когда близко расположены одноименная река и ручей. Тогда название последнего дают с сокращением руч. Малые озера, пруды и объекты, не имеющие собственных названий, пояснительной надписью сопровождаются в том случае, когда нужно выделить их как ориентиры.

Надписи названий морей, заливов, бухт, проливов, больших озер, водохранилищ, островов, горных хребтов, урочищ размещают на их изображении по линии наибольшего простирания.

Собственные названия горных вершин и пиков, сопок, гольцов, оврагов, балок, падей, лесных, луговых, болотных и других урочищ, небольших островов, полуостровов, мысов, кос должны сопровождаться пояснительными надписями-полными или сокращенными. Например: г. Актау, овр. Глубокий, лес Круглый, ур. Грибное, бол. Утиное и т.п.

На топографических картах данного масштаба не следует помещать названия крупных географических объектов, занимающих обширную территорию и попадающих на многие листы карт, например, таких, как пески Каракумы, Муганская степь и т.п. Собственные названия крупных горных хребтов указывают в тех случаях, когда эти орографические объекты четко прослеживаются в пределах данного листа карты.

260. Пояснительные надписи в зависимости от наличия места можно применять в полной или сокращенной форме. В отношении сокращения слов, входящих в географические названия, а также пояснительных слов надлежит руководствоваться перечнем условных сокращений для топографических карт. Некоторые сокращения даны в перечне в двух вариантах, например: асбестовый-асбест., асб., рабочий поселок раб. пос, р. п.

Не предусмотренные перечнем условных сокращений пояснительные надписи допускается писать сокращенно, но сокращения должны исключить возможность разночтения и иметь, как правило, не менее трех букв. Такие сокращения следует расшифровывать в пояснениях за рамками листа карты.

261. Размещение надписей за рамками листа карты должно проводиться в соответствии с прилагаемым образцом оформления рамок.

В тексте под южной рамкой справа предусматриваются следующие варианты надписей о методе создания карты и о годе, на который отображена данная местность.

1. Для листов карт, созданных путем топографической съемки (независимо от ее вида):

«Съемка 19 г.».

При аэрофототопографической съемке в данном случае должен указываться год полевого дешифрирования аэроснимков. Если же полевое дешифрирование не производилось, то годом съемки считают год воздушного фотографирования.

2. Для листов карт, созданных путем картосоставления по материалам топографической съемки:

«Составлено по материалам съемки 19 г.».

3. Для листов карт, созданных путем топографической съемки и в последующем обновленных путем дешифрирования аэроснимков и обследования на местности или только путем камерального исправления по аэроснимкам:

«Съемка 19 г. Обновлено в 19 г.»

Если при этом лист карты обновлялся два раза и более, то указывается лишь год последнего обновления.

4. Для листов карт, созданных путем картосоставления по материалам топографической съемки и в последующем обновленных путем дешифрирования аэроснимков и обследования на местности или только путем камерального исправления по аэроснимкам:

«Составлено по материалам съемки 19 г.,

Обновлено в 19 г.»

Если при этом лист карты обновлялся два раза и более, то указывается лишь год последнего обновления.

5. Для листов карт, полученных на основе разнородных (по методу или годам) материалов:

а) «1. Съемка 1970 г. 2. Съемка 1975 г.»

б) «Составлено по материалам:

1. Съемки 1969 г.

2. Съемки 1974 г.»

в) «1. Съемка 19 г.

2. Составлено по материалам съемки 19 г.»

г) «1. Съемка 19 г.

2. Составлено по материалам съемки 19 г. Обновлено в 19 г.»

д) «Составлено по материалам:

1. Съемки 19., г.

2. Съемки 19 г., обновленной в 19 г.»

Для всех вариантов получения карт по разнородным материалам рядом с текстом помещается схема, на которой цифрами обозначаются соответствующие участки листа карты.

ПЕРЕЧЕНЬ УСЛОВНЫХ СОКРАЩЕНИЙ ПОЯСНИТЕЛЬНЫЕ СЛОВА

А

Абразивный завод

абразив.

Абрикос

абр.

Автобусная станция

автоб. ст.

Автовокзалавт.

вкз.

Автозаправочная станция

АЗС

Автомобильный завод

авт.

Автономная область (при собственном названии)

АО

Автономная Советская Социалистическая Республика



(при собственном названии)

АССР

Авторемонтный завод, авторемонтные мастерские

авторем.

Автотранспортная колонна, предприятие

АТК, АТП

Акведук

акв.

Алебастровый завод

алб.

Алмазные разработки

алмаз.

Алюминиевый завод

алюмин.

Амбулатория

амб.

Ангар

анг.

Анилино-красочный завод

анил.

Апатитовый карьер, апатитовые разработки

апат.

Апельсин

ап.

Артезианская скважина, артезианский колодец

арт. скв., арт.к.

Арык (при собственном названии)

ар.

Асбестовый завод, карьер, рудник; асбестообогатительная фабрика

асб., асбест.

Астрономический пункт

астр.

Асфальт, асфальтобетон (материал покрытия дорог)

А

Асфальтовый завод

асф.

Аулсовет

АС

Аэродром

аэрд.

Аэропорт

аэрп.

Б

Багерно-элеваторный способ добычи торфа

багерно-элев.

Балка (при собственном названии)

б., бал.

Банка (при собственном названии)

б-ка.

Барак

бар.

Бассейн

бас.

Бассейн отстоечный

бас. отст.

Бензин, бензобак, бензопровод

бенз.

Береза

бер.

Беседка

бес.

Бетон (материал плотин, мостов, шлюзов и т.д.)

Бет.

Бетонно-земляная плотина

Бет.-Зем.

Бетонный завод

бет.

Библиотека

библ.

Биологическая станция

биол. ст.

Ближний, -я, -е, -ие (часть собственного названия)

Ближн.

Блокпост железнодорожный

бл.-п.

Болото (при собственном названии)

бол.

Больница

больн.

Большой, -я, -е, -ие (часть собственного названия)

Б., Бол.

Братская могила

бр. мог.

Бригада, бригадный двор

бриг., бриг. дв.

Брод

бр.

Брусчатка (материал покрытия дорог)

Бр

Бугор (при собственном названии)

буг.

Буддийское кладбище

будд, кладб.

Будка бакенщика

б. бак.

Будка железнодорожная

Б

Будка смотровая

б. смотр.

Будка трансформаторная

б. тр.

Булгуннях

булг.

Булыжник (материал покрытия дорог)

Б

Бульвар (при собственном названии)

бул.

Бумажная фабрика

бум.

Бункер

бунк.

Буровая вышка, скважина

бур.

Бухта (при собственном названии)

бух.

Бывший (при собственном названии)

быв.

В

Вагонное депо

ваг. депо

Вагоноремонтный, вагоностроительный завод

ваг.

Вакуум-скважина

вак. скв.

Великий, -я, -е, -ие (часть собственного названия)

Вел.

Верхний, -я, -е, -ие (часть собственного названия)

Верх.

Ветеринарный пункт

вет.

Вечнозеленая древесная и кустарниковая растительность

вечнозел.

Винодельческий, винокуренный

заводвин.

Висячий мост

висяч.

Водная станция

вод. ст.

Водовыпуск

вдв.

Водозаборная скважина

вдзб.

Водокачка

вдкч.

Водомерный пост

вод. п., вод. пост

Водонагнетательная скважина, установка

вднагн.

Водонапорная башня

вод.

Водоотводящий (канал, трубопровод и т.п.)

вдотв.

Водоотлив

вдотл.

Водопад

вдп.

Водоприемник

вдприем.

Водопроводная станция

вдпр. ст.

Водопровод

В

Водосборник

вдсб.

Водослив

вдел.

Водохранилище

вдхр.

Возвышенность (при собственном названии)

возвыш.

Воздухопровод

ВХ

Вокзал

вкз.

Восточный, -я, -е, -ые (часть собственного названия)

Вост.

Впадина (при собственном названии)

впад.

Временный (мост и т.п.)

вр., врем.

Второй,-я,-е,-ые (часть собственного названия)

2-й, 2-я. 2-е

Вулкан (при собственном названии)

влк.

Вымочки

вым.

Выселки (часть собственного названия)

Выс.

Вязкий (грунт дна рек, бродов)

В

Г

Гавань (при собственном названии)

гав.

Газопровод

Г

Газгольдер

газг.

Газовая вышка, скважина, газовый завод

газ.

Газокомпрессорная станция

газокомпр. ст.

Галантерейная фабрика

гал.

Галечник (продукт добычи), галечниковая осыпь и т.п

галеч.

Гараж

гар.

Гвоздильный завод

гвозд.

Геологическая канава, скважина

геол.

Гидравлический способ добычи торфа

гидравл., гидроторф

Гидрологическая станция

гидрол ст.

Гидрологическая скважина

гидрол.

Гидрометеорологическая станция

гидромет. ст.

Гидрометрический створ

гидроствор.

Гидронаблюдательный (пост и т.п.)

гидронабл.

Гидроотвал (отвал, созданный при помощи гидромеханизации)

гидроотвал.

Гидроэлектростанция

ГЭС

Гипсовый завод, карьер, рудник

гипс.

Главный, -я, -е, -ые (часть собственного названия)

Гл.

Глина (продукт добычи), глинистая осыпь

глин.

Глиноземный завод

глиноз.

Глубина

гл.

Гончарный завод

гонч.

Гора, горы (при собственном названии)

г.

Горный проход (при собственном названии)

г. прох.

Горько-соленая (вода в источниках, колодцах, озерах)

г.-сол.

Горюче-смазочных материалов склад

ГСМ

Горячий источник

гор.

Госпиталь

гсп.

Гостиница

гост.

Гравий (материал покрытия дорог)

Г

Градирня

град.

Гранат

град.

Граница земельного отвода

гран. зем. отв.

Граница проектная

гран. проекта.

Грейпфрут

грейпф.

Грецкий орех

гр. ор.

Грунтовая наледь

грунт. наледь.

Групповая установка

гр. уст.

Грязевой вулкан, грязевая сопка

гряз.

Д

Дальний, -я,-е, -ие (часть собственного названия)

Дальн.

Двор

да.

Деревянно-земляная плотина

Д-Зем.

Деревообрабатывающий завод

древ.

Деревянный (материал плотин, мостов, шлюзов и т.д.)

Д

Детский дом

дет. д.

Джутовый завод

джут.

Дизельного топлива колонка, резервуар

дизельн.

Долина (при собственном названии)

дол.

Дом культуры, дворец культуры

Д.К.

Домостроительный завод, комбинат

домостр.

Дом отдыха

Д.О.

Дорожный мастер

дор. мастер

Древесный уголь (печь для обжига)

древ. уг.

Древесных технических культур плантация, питомник

древ.

Дренажный трубопровод

Др.

Дровяная пристань

дров, прист.

Дровяной склад

дров. скл.

Е

Ерик (при собственном названии)

ер.

Ж

Железистокислый источник

жел. -кисл.

Железистый источник, железообогатительная фабрика, место добычи железной руды

жел.

Железобетонный (материал мостов, плотин, копров и т.п.)

ЖБ

Железобетонных изделий завод, полигон

жел.-бет.

Животноводческий совхоз, животноводческая ферма

животн.

З

Заброшенный (прииск, карьер и т.п.)

заброш.

Завал

зав.

Заглушенная скважина

загл.

Загон

заг.

Загрязненный (колодец, ручей, река ит.п.)

загряз.

Заимка (при собственном названии)

заим.

Залив (при собственном названии)

зал.





Западный, -я, -е, -ые (часть собственного названия)

Запань зап.

Заповедник (при собственном названии)

запов.

Заправочный (станция и т.п.)

запр.

Засыпанный колодец

засып.

Затон (при собственном названии)

зат.

Звероводческий питомник, совхоз

звер.

Землянка

земл.

Земляная плотина

Зем.

Зеркальная фабрика

зерк.

Зерносовхоз

зерн.

Зерносушилка, сушильня

суш.

Зимник, зимовка, зимовье

зим.

Золоторазработки

зол.

И

Игрушечная фабрика

игр.

Известняк, известковый карьер, печь для обжига извести

изв.

Изумрудные копи

изумр.

Имени (часть собственного названия)

им.

Институт

инст.

Иодо-бромная вода

иод-бром.

Искусственного волокна комбинат, фабрика

иск. волок.

Историческая (стена, роща, отдельные деревья)

историч.

Источник

ист.

К

Казарма

каз.

Камвольная фабрика, камвольный комбинат

камв.

Каменистый (грунт дна рек, бродов)

К

Каменоломня, каменный карьер

кам.

Каменный (материал постройки мостов и др.)

К

Каменный столб

кам. стб.

Каменный уголь (продукт добычи)

кам. уг.

Камень колотый (материал покрытия дорог)

К

Камнедробильный завод

кам.-дроб.

Канал

кан.

Канализационный трубопровод

К

Канатный завод, мост

канат.

Каолин (продукт добычи), каолиновый обогатительный завод

каол.

Каракулеводческий совхоз

каракул.

Карантин

карант.

Каучуковый завод, плантация каучуконосов

кауч.

Керамический завод

керам.

Керосиновый (колонка и т.п.), керосин, керосинопровод

керос.

Кинематографической промышленности завод, фабрика

кин.

Кинотеатр

к.-т.

Кирпичный завод

кирп.

Кислотопровод, кислота, кислотный

кисл.

Кладбище

кладб.

Клинкер (материал покрытия дорог)

Кл

Ключ

кл.

Кожевенный завод

кож.

Коксохимический завод

кокс-хим.

Коллектор

колл.

Колодец-ориентир (при отсутствии собственного названия)

К.

Колодец (при собственном названии)

к

Колхоз (при собственном названии)

клх

Колхозный двор

клх.дв.

Комбикормовый завод

комбик.

Комбинат

комб.

Компрессорная станция

компрес. ст.

Конденсатопровод

конденс.

Кондитерская фабрика

конд.

Коневодческий совхоз, конный завод, двор

кон., кон. дв.

Коноплеводческий совхоз

конопл.

Консервный завод, комбинат

конс.

Контрольный пункт

Контр. п.

Копер

коп.

Котельная

кот.

Котловина (при собственном названии)

котл.

Кочевье

коч.

Кошара

кош.

Край (при собственном названии)

кр.

Красный, -я, -е, -ые (часть собственного названия)

Кр., Красн.

Крахмало-паточный, крахмальный завод

крахм.

Крепость

креп.

Крупяной завод, крупорушка

круп.

Культурное пастбище

культ. пастбище

Кумирня

кум.

Курган (при собственном названии)

кург.

Курорт (при собственном названии)

кур.

Кустарниковых технических культур плантация

куст.

Л

Лагуна (при собственном названии)

лаг.

Лакокрасочный завод

лакокр.

Левый, -я, -е, -ые (часть собственного названия)

Лев.

Ледник, ледники (при собственном названии)

ледн.

Ледяной

лед.

Лесника дом

лесн.

Лесничество

леснич.

Лесозащитная станция

ЛЗС

Лесопильный завод

лесп.

Лесоучасток

лесоуч.

Лессовый карст

лесс. карст

Лестница

лест.

Летник, летовка, летний

лет.

Лечебница

леч.

Лиман (при собственном названии)

лим.

Лимнограф, лимнографический пост

лимногр.

Лимнологическая станция

лимнол. ст.

Лиственница

листв.

Лоток

лот.

Льноводческий совхоз

льновод.

Льнообрабатывающий завод

льнян.

М

Магазин

маг.

Мазутопровод

маз.

Макаронная фабрика

мак.

Малый,-я,-е,-ые (часть собственного названия)

М., Мал.

Мандарин

манд.

Марганцевая руда (продукт добычи)

марганц.

Маргариновый завод

маргар.

Маслобойный завод

маслоб.

Маслодельный завод

маслод.

Маслораздаточная колонка, маслохранилище

масл.

Мастерская

маст.

Машинно-животноводческая станция

МЖС

Машинно-мелиоративная станция

ММС

Машинно-тракторная мастерская

МТМ

Машиностроительный завод

маш.

Мебельная фабрика, мебельный комбинат

меб.

Медеплавильный завод, комбинат

медепл.

Медныйкарьер, медные разработки

медн.

Мельница (мукомольная)

мук.

Металлический (материал постройки мостов, копров и т.п.)

М., Мет.

Металлообрабатывающий завод

мет.-обр.

Металлургический завод

мет.

Метеорологическая станция

мет. ст.

Метрополитен (наземные линии)

метро

Метрополитен (вход на станцию)

М

Механизированный (ток и т.п.)

механиз., механиз. ток

Меховая фабрика

мех.

Миндаль

минд.

Минеральный источник

мин.

Могила

мог.

Молочно-мясной совхоз

мол.-мясн.

Молочно-товарная ферма

МТФ

Молочный завод

мол.

Монастырь

мон.

Мрамор (продукт добычи)

мрам.

Музыкальных инструментов фабрика, мастерская

муз. инстр.

Мукомольный завод

мук.

Мушмула

мушм.

Мыловаренный завод

мыл.

Мыс (при собственном названии)

м.

Мясокомбинат

мясн.

Н

Набережная (при собственном названии)

наб.

Наблюдательная вышка

набл.

Нагнетательная скважина, установка

нагн.

Наливной (колодец и т.п.)

налив.

Наполняемость водой колодца

наполн.

Насосная станция

насос. ст.

Национальный округ (при собственном названии)

нац. окр.

Недействующий (карьер, железная дорога и т.п.)

недейств., нед.

Нефтеперерабатывающий завод; нефтяная вышка, скважина, колонка; нефтехранилище; нефтеналивная эстакада

нефт.

Нефтепровод

Н

Нефтесборный пункт

нефтесборн. п.

Нижний, -я, -е, -ие (часть собственного названия)

Ниж.

Никель (продукт добычи), никелевый рудник

ник.

Новый, -я, -е,-ые (часть собственного названия)

Нов.

О

Обгонный пункт железнодорожный

обгон. п.

Область (при собственном названии)

обл.

Обогатительная фабрика

обогат.

Обсерватория

обсерв.

Обувная фабрика

обув.

Овощеводческий совхоз, овощехранилище

овощ.

Овраг (при собственном названии)

овр.

Овцеводческий совхоз

овц.

Овцетоварная ферма

ОТФ

Овчинно-шубная фабрика

овч.-шуб.

Огнеупорных изделий завод

огнеуп.

Огород

ог.

Озеро

оз.

Округ (при собственном названии)

окр.

Октябрьский, -я, -е, -ие (часть собственного названия)

Окт.

Оранжерея

ор., оранж.

Ориентирный пункт

ор. п.

Остановочный пункт

ост.п.

Остров, острова (при собственном названии)

о., о-ва

Отвал

отв.

Отделение совхоза

отд. свх.

Отстойник

отст.

Охотничья изба

охотн.

Очистная станция, очистные сооружения

очист. ст., очист.

П

Памятник

пам.

Парк культуры и отдыха

ПКиО

Парник

парн.

Паровозоремонтный завод, паровозоремонтная мастерская

паровоз.

Паром

пар.

Паропровод

П

Парфюмерно-косметическая фабрика

парф.

Пасека

пас.

Пашня

П

Первый, -я,-е,-ые (часть собственного названия)

1-й, 1-я, 1-е

Перевал

пер.

Перевоз

пер.

Передвижная механизированная колонна

ПМК

Передвижной насос

передвижн. насос

Перекат

перек.

Переулок (при собственном названии)

пер.

Персик

перс.

Песок (продукт добычи), песчаная осыпь

пес.

Песчаный (грунт днарек, бродов)

П

Пешеходный (мост и т.п.)

пеш.

Пещера

пещ.

Пивоваренный завод

пив.

Пионерский лагерь

пионерлаг.

Питомник

пит.

Пищевой промышленности завод, комбинат, фабрика

пищ.

Пищевых концентратов завод

пищ. конц.

Пластических масс завод

пластм.

Платина (продукт добычи), платиновые разработки

плат.

Платформа железнодорожная

пл., платф.

Племенной животноводческий совхоз

плем.

Плодовиноградный совхоз

плодовин.

Плодово-ягодный совхоз

плод.-яг.

Плодоовощеводческй совхоз, завод

плодоовощ.

Площадь (при собственном названии)

площадка пл.

Пограничная застава

погр. заст.

Пограничная комендатура

погр. кмд.

Погрузочно-разгрузочная площадка

погруз.

Подвесная дорога

подв.

Подземное водохранилище

подземн. вдхр.

Подсобное хозяйство

подсоб, хоз.

Пожарная вышка, пожарное депо

пож.

Полевой стан

пол. ст.

Полиграфический комбинат

полигр.

Поликлиника

поликл.

Полуостров (при собственном названии)

п-ов

Порог

пор.

Посадочная площадка

пос. пл.

Поселковый Совет

ПС

Поселок (при собственном названии)

п., пос.

ПостГАИ

п. ГАИ

Правый, -я, -е, -ые (часть собственного названия)

Прав.

Пресная (вода в колодцах)

пресн.

Пристань

прист.

Провинция

пров.

Проволочный завод

провол.

Проезд (при собственном названии, характеристика мостов)

пр.

Прожектор, прожекторная вышка

прож.

Пролив (при собственном названии)

пр., прол.

Проспект (при собственном названии)

просп.

Противолавинный (навес, галерея, дамба ит.п.)

противолавин.

Противопожарный (ров и т.п.)

противопож.

Противоселевый (котлован, плотина ит.п.)

противосел.

Протока

прот.

Проход (при собственном названии)

пр., прох.

Пруд

пр.

Прядильная фабрика

пряд.

Птицеводческий совхоз, птичник

птиц.

Птицетоварная ферма

ПТФ

Путевой пост

пут.п.

Пятна развевания

пятна развев.

Р

Рабочий поселок

р. п., раб. пос.

Радиозавод

рад.

Радиомачта

радио

Радиорелейная башня

радиорел.

Радиостанция

радиост.

Разборный мост, разборная плотина

разб.

Развалина, развалины

разв.

Разведочный (шурф, скважинаит.п.)

развед.

Разводной мост

разводн.

Разгрузочная площадка

разгр.

Разрушенный (поселок и т.п.)

разр.

Разъезд

раз.

Районный Совет

PC

Рапохранилище

рапохран.

Раскорчеванный участок

раскорч.

Распределитель, распределительный пункт

распред.



распред. п.

Рассолопровод

рас.

Регулятор

peг.

Резервуар

резерв.

Резиновых изделий завод, фабрика

рез.

Река (при собственном названии в заголовке листа)

р.

Ремонтно-строительное управление

РСУ

Ремонтно-техническая станция

РТС

Ремонтный завод, ремонтно-техническая мастерская

рем., РТМ

Рисоводческий совхоз

рис.

Рисоочистительный завод

рисоочист.

Родник

род.

Рудник (при отсутствии сведений о продукте добычи)

руд.

Рукав (при собственном названии)

рук.

Ручей (при собственном названии)

руч.

Рыбный промысел, рыбозавод

рыб.

Рыбоконсервный завод

рыбоконс.

Рынок

рын.

С

Санаторий

сан.

Сарай

cap.

Сардоба

сард.

Сахарный завод

сах.

Свекловодческий совхоз

свекл.

Свиноводческий совхоз

свин.

Свинотоварная ферма

СТФ

Свинцовый рудник, свинцовые копи

свинц.

Свыше

св.

Святой, -я, -е, -ые (часть собственного названия)

Св.

Северный, -я, -е, -ые (часть собственного названия)

Сев.

Северо-восточный

СВ

Северо-западный

СЗ

Сезонная наледь

сезон. наледь

Селекционная станция

сел. ст.

Сельский Совет

СС

Сельскохозяйственного машиностроения завод

с.-х. маш.

Сельхозтехника (отделения и др.)

СХТ

Семеноводческий совхоз

семен.

Сернистый источник: серный завод, рудник; сера (продукт добычи)

серн.

Силикатный завод

силик.

Силосная башня, траншея, яма

сил.

Скала, скалы (при собственном названии)

ск.

Скалистый, скальный (обрыв и т.п.)

скал.

Скважина

скв.

Скипидарный завод

скип.

Склад

скл.

Склад горюче-смазочных материалов

ГСМ

Скотный двор

скот. дв.

Скотоводческий совхоз

скот.

Скотомогильник

скот. мог.

Скульптура

ск.

Сланцевый карьер, сланцевые разработки

сланц.

Слобода (часть собственного названия)

Сл.

Смолокуренный завод, смолокурня

смол.

Советский, -я, -е, -ие (часть собственного названия)

Сов.

Совхоз

свх.

Соевый

соев.

Соленая (вода в озерах, источниках, колодцах); солеварни, соляные разработки, копи

сол.

Солончак (при собственном названии)

сол.

Сопка (при собственном названии)

соп.

Сортировочная станция

сорт. ст.

Спирто-водочный, спиртовой завод

спирт.

Спичечная фабрика

спич.

Спортивная вышка

спорт.

Спортивная площадка

Спорт. пл.

Средний, -я, -е, -ие (часть собственного названия)

Ср., Средн.

Стадион

стад.

Сталелитейный завод

стал.

Станица

ст-ца

Становище, стойбище

стан.

Станция

ст.

Станция перекачки

ст. перекач.

Старый,-я,-е,-ые (часть собственного названия)

Ст., Стар.

Стекольный завод

стекл.

Столб

стб.

Сторожевая вышка

сторож.

Стрелочный пост

стрел. п.

Строительное управление, участок

СУ

Строительно-монтажное управление

СМУ

Строительных материалов завод

стр. м.

Строящийся (трубопровод, ЛЭП, ЛЭС и т.п.)

стр.

Судоремонтный, судостроительный завод

суд.

Суконная фабрика

сук.

Сухой (колодец, канава)

сух.

Сушильня

суш.

Сыроваренный завод

сыр.

Т

Табаководческий совхоз, табачная фабрика

таб.

Таможня

там.

Твердый (грунт дна рек, бродов)

Т

Текстильный комбинат

текст.

Телевизионная мачта

телевиз.

Теплица

тепл.

Теплофикация (трубопровод)

Т

Теплоэлектроцентраль

ТЭЦ

Террикон

тер.

Техникум

техн.

Ткацкая фабрика

ткацк.

Товарная станция

тов. ст.

Товарный парк

тов. парк

Толевый завод

тол.

Торфяные разработки

торф.

Травянистых технических культур плантация

трав.

Тракторный завод

тракт.

Трамвайная линия

трам.

Трансформатор, трансформаторная

тр.

Третий,-я,-е,-и (часть собственного названия)

3-й, 3-я, 3-е, 3-й

Трикотажная фабрика

трик.

Трибуна

триб.

Трубный, труболитейный, трубопрокатный завод

труб.

Труднопроезжий участок дороги

труднопроезж.

Труднопроходимый участок

труднопрох.

Туннель

тун.

Тупик (при собственном названии)

туп.

Тутовник

тут.

У

Углекислый источник

уг-кисл.

Уголь бурый, каменный (продукт добычи)

уг.

Укрепление

укр.

Улица (при собственном названии)

ул.

Урочище (при собственном названии)

ур.

Усилительный пункт

усилит. п.

Участок, участковый

уч.

Учебное хозяйство

учебн. хоз.

Ущелье (при собственном названии)

ущ.

Ф

Фактория

факт.

Фанерный завод, фанерная фабрика

фан.

Фанза

ф.

Фарфоровый, фарфорово-фаянсовый завод

фарф.

Ферма

фер.

Фирновое поле

фирн.

Форт (при собственном названии)

ф.

Фосфоритный рудник

фосф.

Фрезерный способ добычи торфа

фрез. торф.

Фруктово-ягодный сад

фр.-яг.

Фруктовый сад

фр.

X

Хижина

хиж.

Химико-фармацевтический завод

хим.-фарм.

Химическая очистка

хим. очист.

Химический завод

хим.

Химических удобрений (склад, цистерна)

хим. удобр.

Хлебный завод, комбинат

хлебн.

Хлопководческий совхоз, хлопкоочистительный завод

хлоп.

Хлопчатобумажный комбинат, хлопчатобумажная фабрика

хлоп. бум.

Холодильник

холод.

Хребет (при собственном названии)

хр.

Хромовые разработки, хромовый рудник

хром.

Хрустальный завод

хруст.

Хутор (при собственном названии)

х., хут.

Ц

Цветной металлургии завод

цвет.

Цементный завод

цем.

Цементобетон (материал покрытия дорог)

Ц

Центральный, -я, -е, -ые (часть собственного названия)

Ц-, Центр.

Цинковый рудник

цинк.

Цитрусовых культур плантация, совхоз

цитрус.

Ч

Чаеводческий совхоз

чаев.

Чайная фабрика

чайн.

Черепичный завод

черепич.

Черной металлургии завод

ч. мет.

Чугунолитейный завод

чуг.

Ш

Шахта (при отсутствии сведений о продукте добычи)

шах.

Швейная фабрика

швейн.

Шелковица

шелк.

Шелководческий совхоз; шелкомотальная, шелкоткацкая, шелковая фабрика

шелк.

Шерстопрядильная фабрика

шерстопряд.

Шивера (пороги на реках Сибири)

шив.

Шиферный завод

шиф.

Школа

шк.

Шлак (материал покрытия дорог)

Шл

Шламовый (отстойник и т.п.)

шлам.

Шлюз

шл.

Шпагатная фабрика

шпаг.

Штольня (при отсзтствии сведений о продукте добычи)

шт.

Щ

Щебеночный карьер, щебеночная осыпь

щеб.

Щебень (материал покрытия дорог)

Щ

Щелочной источник

щел.

Щеточная фабрика

шет.

Э

Экстрактный завод

экстр.

Элеватор

элев.

Электрическая подстанция

эл. подст.

Электростанция

эл.-ст.

Электротехнический завод

эл.-техн.

Эстакада

Эст.

Эфиромасличных культур совхоз, завод по переработке

эф.-масл.

Ю

Юго-восточный

ЮВ

Юго-западный

ЮЗ

Южный, -я, -е, -ые (часть собственного названия)

Юж.

Юрта

юр.

Я

Ягодный сад

яг.

НАЗВАНИЯ АДМИНИСТРАТИВНЫХ И ПОЛИТИКО-АДМИНИСТРАТИВНЫХ ЕДИНИЦ

А

Абхазская

Абх.

Агинский Бурятский

Агин. Бурят.

Аджарская

Адж.

Адыгейская

Адыг.

Азербайджанская ССР

Азерб. ССР

Актюбинская

Акт.

Алма-Атинская

Алма-Ат.

Алтайский

Алт.

Амурская

Амур.

Андижанская

Андижан.

Армянская ССР

Арм. ССР

Архангельская

Арханг.

Астраханская

Астрах.

Ашхабадская

Ашх.

Б

Башкирская

Башк.

Белгородская

Белг.

Белорусская ССР

БССР

Брестская

Брест.

Брянская

Брян.

Бурятская

Бурят.

Бухарская

Бухар.

В

Винницкая

Винн.

Витебская

Витеб.

Владимирская

Владимир.

Волгоградская

Волгогр.

Вологодская

Волог.

Волынская

Волын.

Воронежская

Воронеж.

Ворошиловградская

Ворошиловгр.

Восточно-Казахстанская

Вост.-Каз.

Г

Гомельская

Гомельск.

Горно-Алтайская

Горн.-Алт.

Горно-Бадахшанская

Горн.-Бадахш.

Горьковская

Горьк.

Гродненская

Гродн.

Грузинская ССР

Груз. ССР

Гурьевская

Гурьев.

Д

Дагестанская

Даг.

Джамбулская

Джамб.

Джезказганская

Джезказг.

Джизакская

Джизак.

Днепропетровская

Днепроп.

Донецкая

Донецк.

Е

Еврейская

Евр.

Ж

Житомирская

Житом.

З

Закарпатская

Закарп.

Запорожская

Запорсж.

И

Ивановская

Иван.

Ивано-Франковская

Ивано-Фр.

Иркутская

Иркут.

Иссык-Кульская

Иссык-Кульск.

К

Кабардино-Балкарская

Каб.-Балк.

Казахская ССР

Каз. ССР

Калининградская

Калинингр.

Калининская

Калин.

Калмыцкая

Калм.

Калужская

Калуж.

Камчатская

Камч.

Карагандинская

Караганд.

Каракалпакская

Каракалп.

Карачаево-Черкесская

Карач.-Черк.

Карельская

Карельск.

Кашкадарьинская

Кашкадарьин.

Кемеровская

Кемер.

Кзыл-Ординская

Кзыл-Орд.

Киевская

Киев.

Киргизская ССР

Кирг. ССР

Кировоградская

Кировогр.

Кировская

Киров.

Кокчетавская

Кокчет.

Коми-Пермяцкий

Коми-Перм.

Корякский

Коряк.

Костромская

Костром.

Красноводская

Красновод.

Краснодарский

Краснодар.

Красноярский

Краснояр.

Крымская

Крым.

Куйбышевская

Куйб.

Кулябская

Куляб.

Курганская

Курган.

Курская

Курск.

Кустанайская

Куст.

Л

Латвийская ССР

Латв. ССР

Ленинабадская

Ленинабад.

Ленинградская

Лен.

Липецкая

Липец.

ЛитовскаяССР

Литов. ССР

Львовская

Львов.

М

Магаданская

Магад.

Мангышлакская

Мангышлак.

Марийская

Марийск.

Марыйская

Марыйск.

Минская

Минск.

Могилевская

Могилев.

Молдавская ССР

Молд. ССР

Мордовская

Мордов.

Московская

Моск.

Мурманская

Мурм.

Н

Нагорно-Карабахская

Наг.-Карабах.

Наманганская

Наманг.

Нарынская

Нарын.

Нахичеванская

Нахич.

Ненецкий

Ненец.

Николаевская

Никол.

Новгородская

Новг.

Новосибирская

Новосиб.

О

Одесская

Одес.

Омская

Омск.

Оренбургская

Оренб.

Орловская

Орл.

Ошская

Ошск.

П

Павлодарская

Павлодар.

Пензенская

Пенз.

Пермская

Перм.

Полтавская

Полтав.

Приморский

Примор.

Псковская

Псков.

Р

Ровенская

Ровен.

Российская Советская Федеративная Социалистическая Республика

РСФСР

Ростовская

Ростов.

Рязанская

Рязан.

С

Самаркандская

Самарканд.

Саратовская

Сарат.

Сахалинская

Сахалин.

Свердловская

Свердл.

Северо-Казахстанская

Сев.-Каз.

Северо-Осетинская

Сев-Осет.

Семипалатинская

Семипал.

Смоленская

Смол.

Ставропольский

Ставроп.

Сумская

Сумск.

Сурхандарышская

Сурхандарьин.

Сырдарышская

Сырдарьин.

Т

Таджикская ССР

Тадж. ССР

Таймырский (Долгано-Ненецкий) Таймыр

(Долг.-Ненец.)

Талды-Курганская

Талды-Курган.

Тамбовская

Тамб.

Татарская

Тат.

Ташаузская

Ташауз.

Ташкентская

Ташк.

Тернопольская

Терноп.

Томская

Томск.

Тувинская

Тувин.

Тульская

Тульск.

Тургайская

Тург.

Туркменская ССР

Турк. ССР

Тюменская

Тюмен.

У

Удмуртская

Удм.

УзбекскаяССР

Узб. ССР

Украинская ССР

УССР

Ульяновская

Ульян.

Уральская

Уральск.

Усть-Ордынский Бурятский

Усть-Орд. Бурят.

Ф

Ферганская

Ферган.

X

Хабаровский

Хабар.

Хакасская

Хакас.

Ханты-Мансийский

Ханты-Мане.

Харьковская

Харьк.

Херсонская

Херсон.

Хмельницкая

Хмельн.

Хорезмская

Хорезм.

Ц

Целиноградская

Целиногр.

Ч

Чарджоуская

Чардж.

Челябинская

Челяб.

Черкасская

Черкас.

Черниговская

Черниг.

Черновицкая

Черновиц.

Чечено-Ингушская

Чечено-Ингущ.

Чимкентская

Чимкент.

Читинская

Читан.

Чувашская

Чув.

Чукотский

Чукот.

Э

Эвенкийский

Эвенк.

ЭстонскаяССР

Эстон. ССР

Ю

Юго-Осетинская

Юго-Осет.

Я

Якутская

Якут.

Ямало-Ненецкий

Ямало-Ненец.

Ярославская

Яросл.

АЛФАВИТНЫЙ УКАЗАТЕЛЬ УСЛОВНЫХ ЗНАКОВ

А

Автомобильные дороги

- километровые знаки на дорогах 152

- номера дорог 131

- постоянные арки на дорогах 153

- указатели дорог, названий населенных пунктов и рек 153

Автострады 129

Автострады строящиеся 140

Акведуки 203

Аллеи в парках, на кладбищах и т.п. 147

Артезианские колодцы и скважины 244

Астрономические пункты 5

Аэродромы 77

Б

Баки для горючего 63

Бамбук, заросли 356

Банки малого размера 179

Бассейны 248

Бензоколонки 65

Берега

- обрывистые 168, 169

- опасные 166

- осыхающие 167

- с укрепленными и неукрепленными откосами 218-220

Береговая сигнализация (постоянные знаки) 231

Береговые валы 170

Береговые линии

- неопределенные 164

- непостоянные 163

- постоянные и определенные 162

Береговые отмели и мели 165

Беседки 30

Блокпосты железнодорожные 102

Болота

- непроходимые и труднопроходимые 435

- проходимые 436, 455

Болота (примеры изображения) 441, 442

Бремсберги 120

Броды 279

Бугристые поверхности 432, 466, 467

Бугры естественного происхождения- ориентиры 298

Будки

- железнодорожные 105

- трансформаторные 79

Бункеры и будки смотровые на кабелях и трубопроводах 76

Буи светящие 234

Буны 226

Буреломы 353

Быстротоки 204

В

Валы береговые 170

Валы искусственные и валики 197

Валы корчевания 295

Виадуки (мостики переходные над железной дорогой) 126

Виноградники 380, 381

Водная растительность 188

Водовыпуски на дамбах и валиках лиманного орошения 201

Водомерные посты 221

Водопады 175

Водопроводы наземные и подземные 235, 236

Водораспределительные устройства (регуляторы и др.) на оросительных каналах 199, 200

Водороины (рытвины) 308

Водосливы 204

Водохранилища

- открытые, крытые и подземные 248

- создаваемые (границы и площади) 178

Вокзалы железнодорожные 127

Волноломы 226

Выдающиеся огнестойкие здания 14

Вымочки 301

Вырубка с порослью 452

Вырубленные участки леса 351

Высокогорный ледниковый рельеф (пример изображения) 323

Высокотравная растительность 371, 464

- с группами кустарников 456

Вышки

- нефтяные и газовые 60

- легкого типа 17

- прожекторные 107

Вьючные тропы 136

Въезды во двор 25, 26

Г

Газгольдеры 64

Газовые вышки 60

Газоны 384

Галереи железнодорожные 122, 123

Галечники 426

Гарь с порослью 452

Гати 143

Гейзеры 251

Геологические канавы 53

Геологические шурфы 51, 53

Гидроаэродромы 77

Гидрометрические створы 221

Гидроэлектростанции 78

Глинистые поверхности 428, 458, 459

Горелые участки леса (гари) 352

Горизонтали 280-285

Города (примеры изображения) 35-37

Границы землепользований и отводов 488

Границы государственных заповедников 489

Границы политико-административные

- автономных областей, входящих в состав края 485

- АССР, краев, областей и автономных областей, не входящих в состав края 484

- городских земель 487

- государственные 484

- национальных округов 485

- полярных владений СССР 482

- районов 486

- союзных республик СССР 483

Границы по просекам 340

Гребли 143

Гроты 302

Грунтовые дороги

- участки, проезжие при отливе моря, сработке водохранилища или идущие по руслу потока в горах 142

Грунтовые проселочные дороги 134

Грунтовые улучшенные дороги 132

Грунтовые улучшенные дороги строящиеся 140

Гряды камней 294

Д

Дайки 315

Дамбы 197

Депо железнодорожные 128

Деревья и кустарники

- затопленные 208

- насаждения вдоль дорог, рек, каналов и канав 154

Деревья отдельно стоящие

- имеющие ориентирное или культурно-историческое значение 349

- имеющие хозяйственную ценность 424

Деревья отдельные в населенных пунктах, на пашнях и др., не имеющие значения ориентиров 350

Дороги

- в выемках 146

- по насыпям 145

- по просекам 338

Дороги с деревянным покрытием 133

Дороги с деревянным покрытием строящиеся 140

Дорожная сеть (примеры сочетаний условных знаков) 155-161

Дренажная сеть подземная 193

Дюкеры 202

Ж

Железные дороги

- в выемках 109

- монорельсовые 103

- на склонах, укрепленных подпорными стенками 110

- на эстакадах 121

- пересечения и стыки дорог 155, 156

- переезды железнодорожные 156

- по молу 225

- по насыпям 108, 113

- разобранные 112

- строящиеся 113

- трехпутные, двухпутные и однопутные 99-101

- туннели 157

- узкоколейные 115

- узкоколейные строящиеся 116

- участки с большими уклонами 114

- электрифицированные 102

З

Заболоченности по узким ложбинам, деллям и др. 437

Заболоченные земли 437, 476, 478, 480

Заболоченный луг 462

Заборы деревянные 493

Заводы и фабрики 43, 44

Загоны для скота 86

Задернованные крутые склоны 305, 306

Задернованные уступы (бровки) 307

Залежи

- богарные 398

- заболоченные 476

- заливные 404

- засоренные камнями 405

- лиманного орошения 403

- орошаемые 402

- осушенные 400

- с группами кустарников 476

- с оросительной сетью 401

- с редким лесом 475

- с редкой порослью 475

Западины 301

Заправочные станции 65

Засоленные земли с выцветами солей на поверхности 440, 451, 459, 461

Здания выдающиеся огнестойкие 14

Зимние дороги 138

И

Изгороди 493

Изгороди живые 364

Изобаты 186

Изрытые места 56

Источники оборудованные и необорудованные 249

К

Кабели подводные и подземные 75

Казармы железнодорожные 105

Каменистые поверхности 430, 323

Каменистые россыпи 429

Каменные реки 316

Камней скопления и гряды 293, 294

Камни-ориентиры отдельные 292

Камни подводные, надводные, осыхающие 180-182

Камышовые заросли 372

- с группами кустарников 468

Канавы 191

- геологические 53

- резервные обводные 208

- сухие 195

Канализованные участки рек 191

- в выемках 198

Каналы и канавы 191

- в выемках 198

- наземные бетонированные 192

- проходящие через трубы 205

- с дамбами и валиками 196

Каналы морские 227

Каналы

- подземные 193

- строящиеся 194

Караванные пути 136

Карликовые леса редкие 342

Карстовые и псевдокарстовые воронки и просадки 300

Карьеры 55

Кварталы

- городов и поселков городского типа 9

- поселков сельского и дачного типа 10

- проектируемые 11

Километровые знаки на автомобильных дорогах 152

Кладбища 96, 97

Ключи 249

Колодцы 239, 240

Колодцы и скважины артезианские 244

Колодцы

- расположенные внутри зданий 243

- с ветряным двигателем 242

- с механическим подъемом воды 241

- совмещенные с водонапорными башнями и водокачками 243

Колонки

- водоразборные 245

- дизельного топлива 65

Комплексная полукустарниковая и травянистая растительность 460

Компрессорные станции на трубопроводах 70

Контрольные и усилительные пункты на кабелях и трубопроводах 76

Костелы и кирхи 18, 19

Кочковатые поверхности 433, 465, 478. 480

Кратеры

- вулканов 303

- грязевых вулканов и сопок 304

Кресты и знаки с религиозными изображениями 94

Криволесье на оползневых и карстовых участках 326

Крутые задернованные склоны 305, 306

Курганы 298

Кустарники, группы 360

- в степи 464

- на высокотравной растительности 456

- на залежах 476

- на каменистых поверхностях 457

- на лугу 463

- на осыпях 473

- на песке 450

- на сенокосах 480

- на скалистых склонах 454

Кустарники колючие, сплошные заросли 362

Кустарники, сплошные заросли 361, 453

- на песке 450

Кустарники, узкие полосы 364

Кустарнички 368, 455, 467

Кусты отдельные 360

Кяризы 238

Л

Ледники 317-319, 323

Ледниковые трещины 318, 323

Ледниковые языки 317, 323

Ледяные обрывы 322

Леса хвойные, лиственные и смешанные 325

Лес

- молодые посадки 330

- на песке 447

- площади, не выражающиеся в масштабе карты 347

- узкие полосы 344-346

Лесные дороги 135

- по просекам 338

Лесных кварталов номера 336

Лесопильни водяные 81

Лестницы на набережных 217

Линии связи и технических средств управления воздушные 74

Линии связи по просекам 339

Линии электропередачи 72, 73

Лишайниковая растительность 376

Лишайниковый покров каменистых поверхностей 457

Лотки для спуска леса и других материалов 148

Лотки и желоба для подачи воды 237

Луг

- заболоченный 462

- засоренный камнями 474

- с выцветами солей 461

- с группами кустарников 463

- с кочками 465

Луговая травянистая растительность 369

М

Мазары, субурганы, обо 95

Мангровые заросли 359

Маяки 229

Маяки плавучие 232, 233

Мели и отмели береговые 165

Мельницы ветряные и водяные 81, 82

Метеорологические станции 87

Метрополитен

- входы на станции 117

- выходы линий на поверхность 118

Мечети 20, 21

Могилы 93, 94

Молодые посадки леса 330

Молы 223

Монастыри буддийские 22

Морены 318, 323

Мостики переходные (виадуки) над железной дорогой 126

Мосты

- двухъярусные 263-265

- деревянные 258-260

- длиной менее 3 м 268, 269

- длиной от 3 до 13 м 267

- каменные, бетонные и железобетонные 255-257

- металлические 252-254

- на плавучих опорах 261

- пешеходные 272-274

- цепные и канатные 262

Моховая растительность 375, 466

Мохово-травянистый и мохово-кустарничковый покров 467, 469

Мочажины 373

Н

Набережные 215, 216

Навесы на столбах 31

Наледи 321

Насаждения древесно-кустарниковые вдоль дорог, рек, каналов и канав 154

Насосы на каналах 247

Нефть

- выходы 61

Нефтяные бассейны и ямы 62

Нефтяные вышки 60

Нивелирные марки 6, 7

Низкотравная влаголюбивая растительность 370

Номера автомобильных дорог 131

Номера лесных кварталов 336

О

Обрывы 296

- ледяные 322

- скалистые 313

Овощехранилища 33

Овраги 309

Овринги 144

Огни (светящие береговые навигационные знаки) 230

Огороды 386

Ограды металлические, каменные, железобетонные, кирпичные и глинобитные 491, 492

Ограждения из колючей проволоки 494

Озера 174

Оползни 300

Оранжереи и теплицы 33

Остановки автобусов и троллейбусов 151

Остановочные пункты на реках, озерах и т.п. 224

Осыпи 311, 312, 323

Отвалы породы - терриконы 54

Отмели и мели береговые 165

Отметки высот 286-288

Отстойники 248

П

Павильоны 30

Пагоды 22

Пальмы отдельные и пальмовые рощи 357, 358

Памятники 91

Парники 389

Паромы 275, 276

- железнодорожные 228

Пасеки 85

Пастбища

- заболоченные 478

- заливные 421

- засоренные камнями 422

- коренного улучшения 416

- культурные 415

- лиманного орошения 420

- орошаемые 419

- осушенные 417

- с группами кустарников 478

- с оросительной сетью 418

- с редким лесом и редкой порослью 477

Пашни 385

- богарные 390

- заливные 395

- засоренные камнями 396

- лиманного орошения 394

- орошаемые 393

- осушенные 391

- с оросительной сетью 392

Перевалы 289, 290

Перевозы лодочные 277, 278

Переезды на железных и автомобильных дорогах 156, 158

Перепады ступенчатые 204

Пески 425

- закрепленные 447, 450, 451, 470, 471

Переходы подземные

- под железнодорожными путями (туннели) 125

- через улицы и дороги 27

Печи для обжига извести 84

Пешеходные дорожки (в парках, скверах и т.п.) 147

Пешеходные тропы 137

Пещеры 302

Пирсы 223

Плавника скопления 190

Питомники лесных, фруктовых и декоративных пород 331

Плантации технических культур 383

Платформы железнодорожные 104

Плетни 493

Плотины

- подводные 209

- проезжие и непроезжие 206-208

- прорванные 211

- с воротами 210

- у пересохших водоемов 197

Поворотные круги 128

Погреба 32

Погрузочно-разгрузочные площадки железнодорожные 104

Подвесные дороги 119

Полевые дороги 135

- по просекам 338

Полигональные поверхности 431

Полукустарники 367

- среди степной травянистой растительности 458

- на глинистой поверхности 458

Пороги 176, 177

Поросль леса 329, 448, 452

Поросль леса редкая 343, 475, 477, 479

Посадочные площадки 77

Поселки дачного типа (пример изображения) 38

Поселки рассредоточенного типа 41

Поселки с бессистемной застройкой (пример изображения) 40

Поселки сельского типа (пример изображения) 39

Приливо-отливные полосы (осушки) 167

Пристани

- без оборудованных причалов 224

- с оборудованными причалами 222

Причалы 222, 223

Прожекторные вышки 107

Промоины 309

Просеки в лесу 332-335

- границы по просекам 340

- дороги по просекам 338

- линии связи по просекам 339

- ограниченные канавами, заборами 337

Проселочные грунтовые дороги 134

Пункты геодезических сетей сгущения 3, 2

Пункты государственной геодезической сети 1, 2

Путевые посты 107

Пятна развевания 301

Р

Радиомачты 89

Радиорелейные вышки, ретрансляторы 89

Разливы рек, озер (границы и площади) 178

Разъезды железнодорожные 105

Растительность и грунты (примеры сочетания изображений) 443-474

Растительность различных типов

- в обжитой местности 443

- постепенный переход между контурами 445, 446

- четкая граница между контурами 444

Регуляторы на оросительных каналах 199, 200

Редкая поросль леса 343

Редкие карликовые леса 342

Редкие угнетенные низкорослые леса 342

- на болоте 441, 455

Редкие леса (редколесье) 341

- на глинистой поверхности 459

- на залежи 475

- на каменистых россыпях и каменистых поверхностях 472

- на моховом болоте 449

- на осыпях 473

- на пастбищах 477

- на сенокосах 479

- на скалистых склонах 454

- с порослью 448

- со сплошными зарослями кустарников 453

Реки и ручьи 171-173

Реки с дамбами и валиками 196

Реперы грунтовые и скальные 6, 7

Рисовые поля 388

Рифы осыхающие и подводные 184, 185

Родники 249

Рощи отдельные 348

Ручьи, проходящие через трубы 205

С

Сады 377, 378

Саксаул, отдельные группы 365

- на песке 470

Саксаул, сплошные заросли 366

- на засолоненных землях 451

- на песке 451

Сбросы консольные 204

Светофорные арки фермовые 107

Сельскохозяйственные угодья (примеры сочетания изображений) 475-480

Семафоры и светофоры мачтовые 106

Сенокосы

- заболоченные 480

- заливные 412

- засоренные камнями 413

- коренного улучшения 407

- лиманного орошения 411

- орошаемые 410

- осушенные 408

- с группами кустарников 480

- с оросительной сетью 409

- с редким лесом и редкой порослью 479

Силосные ямы и траншеи 299

Скалистые обрывы 313, 323

Скалы 314, 323

Скалы надводные 183

Скалы-останцы 291

Скважины

- буровые 59

- заглушенные 59

- эксплуатационные 59

Склады горючего 63

Скотомогильники 98

Скотопрогоны 139

Снежники 320, 323

Солончаки

- непроходимые 438

- проходимые 439, 440

Соляные разработки открытые 57

Соль самосадочная (слой на поверхности) 434

Сооружения башенного типа капитальные 16

Спуски на набережных 217

Станции железнодорожные 127

Станционные пути 124

Станции перекачки (нефти и т.п.) 70

Стены древние исторические 490

Степная травянистая растительность 374, 458, 464

Стланик

- отдельные группы 354, 457

- сплошные заросли 355

Столбы граничные 8

Строения

- жилые и нежилые, огнестойкие и неогнестойкие 12, 13

- разрушенные и полуразрушенные 24

Строящиеся

- автострады, шоссейные и грунтовые дороги, дороги с деревянным покрытием 140

- железные дороги 113

- железные дороги узкоколейные 116

- каналы 194

Сухие русла 308

Сухостойные участки леса 352

Съезды оборудованные и необорудованные на шоссейных дорогах 150, 158

Т

Такыры 427

Телевизионные башни 88

Телевизионные мачты 89

Телеграфные и радиотелеграфные конторы и отделения 90

Телефонные станции 90

Терриконы (отвалы породы) 54

Технических культур плантации 383

Торфоразработки 58

Траверсы 226

Трамвайные линии 115

- вдоль шоссейных и улучшенных грунтовых дорог 159

- проложенные по шоссе 160

Трансформаторные будки 79

Трансформаторы 80

Тропы вьючные 136

- на искусственных карнизах (овринги) 144

- пешеходные 137

Тростниковые заросли 372

Трубопроводы наземные, надземные и подземные 66-69

Трубы под дорогами 270, 271

Трубы фабричные и заводские 42, 43

Труднопроезжие участки дорог шоссейных, улучшенных грунтовых и грунтовых проселочных 141

Туннели 111

- на железных и шоссейных дорогах 157

- под железнодорожными путями (путепроводы) 125

Тупики железнодорожные 105

Туры и каменные столбы 92

У

Угнетенные низкорослые леса 328

Угнетенные низкорослые редкие леса 342

Угодья сельскохозяйственные, загрязненные отходами промышленных предприятий или засыпанные мелкоземом 423

Узкие полосы леса и древесных насаждений 344-346

Указатели дорог, названий населенных пунктов и рек на автомобильных дорогах 153

Улиц непроезжие участки 29

Улучшенные грунтовые дороги 132

Улучшенные грунтовые дороги строящиеся 140

Усовершенствованные шоссе 130

Усовершенствованные шоссе строящиеся 140

Уступы задернованные (бровки) 307

Уступы полей на склонах укрепленные 297

Устья действующих и недействующих вспомогательных шахтных стволов и эксплуатационных шурфов 47, 48

Устья действующих и недействующих штолен 49, 50

Устья обрушившихся шахтных стволов, шурфов, штолен 52

Устья основных действующих и недействующих шахтных стволов 45, 46

Устья разведочных геологических шурфов 50

Ф

Фашинные участки дорог 143

Фирновые поля 317, 323

Фонтаны 250

Фуникулеры 120

Футштоки 221

X

Храмы 22

Ц

Церкви 18, 19

Церкви, являющиеся пунктами геодезических сетей сгущения или съемочной сети 4

Цистерны для горючего 63

Ч

Часовни 23

Чигири 246

Ш

Шахтные стволы (устья)

- основные 45, 46

- вспомогательные 47, 48

- обрушившиеся 52

Шлюзы 212-214

Шоссе 131

Шоссейные дороги

- границы смены материалов покрытия 149

- переезды 158

- пересечения и стыки 156

- съезды 150

- участки дорог с крутыми подъемами и спусками 161

- участки дорог с малым радиусом поворота 161

Шоссейные, улучшенные грунтовые и грунтовые проселочные дороги

- труднопроезжие участки 141

Шоссе строящиеся 140

Шоссе усовершенствованные 130

Шоссе усовершенствованные строящиеся 140

Штольни

- действующие и недействующие 49, 50

- обрушившиеся 52

Шурфы геологические

- линии 53

- устья 51

Шурфы

- обрушившиеся 52

- эксплуатационные 47, 48

Щ

Щебеночные поверхности 429

Э

Электрические подстанции 79

Электростанции 78

Эрозионные борозды 309

Эстакады (для погрузки различных материалов и топлива, укладки трубопроводов и т.п.) 71

Эстакады - путепроводы 28

Этажность зданий 15

Ю

Юрты и чумы (постоянные стоянки) 34

Я

Якорные стоянки 224

Ямы 299

Ямы дождевые 248

Ямы и траншеи силосные 299

ОБРАЗЕЦ ОФОРМЛЕНИЯ РАМКИ

Примечания:

1 При вычерчивании оригиналов на непрозрачных материалах координатная сетка внутри листа не проводится (нарезается на негативах при издании); при вычерчивании (гравировании) на прозрачных и полупрозрачных материалах координатная сетка проводится полностью.

2. Минуты оттеняются по широте - нечетные; по долготе - в Восточном полушарии - нечетные, в Западном - четные.

3. Масштаб заложений, схема сближения меридианов и склонения магнитной стрелки размещаются симметрично между концами линейного масштаба и текстами под южной рамкой карты.
