ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР

УСТРОЙСТВА ПЕРЕМЕШИВАЮЩИЕ
ДЛЯ ЖИДКИХ НЕОДНОРОДНЫХ СРЕД

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ГОСТ 22577-77

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва

РАЗРАБОТАН Ленинградским научно-исследовательским и конструкторским институтом химического машиностроения

Директор Н.Н. Логинов

Руководитель темы и исполнитель О.М. Здасюк

Всесоюзным научно-исследовательским институтом технической информации, классификации и кодирования (ВНИИКИ)

Зам. директора по научной работе А.А. Саков

Руководитель темы Л.М. Каплун

Исполнитель В.С. Богачева

ВНЕСЕН Министерством химического и нефтяного машиностроения

Член Коллегии А.М. Васильев

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом технической информации, классификации и кодирования (ВНИКИ)

Директор М.А. Довбенко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 20 июня 1977 г. № 1522

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УСТРОЙСТВА ПЕРЕМЕШИВАЮЩИЕ ДЛЯ ЖИДКИХ НЕОДНОРОДНЫХ СРЕД

Термины и определения

Mixing devices for liquid compositions. Terms and definitions

ГОСТ
22577-77

Постановлением Государственного комитета стандартов Совета Министров СССР от 20 июня 1977 г. № 1522 срок введения установлен

с 01.01 1978 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения в области перемешивающих устройств для жидких неоднородных сред.

Термины и определения, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Приведенные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».

Для ряда терминов вместо словесных определений приведены графические изображения мешалок.

В стандарте в качестве справочных приведены иностранные эквиваленты ряда стандартизованных терминов на немецком (D), английском (Е) и французском (F) языках.

В обязательном приложении приведены правила построения наименований аппаратов с перемешивающими устройствами.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.

Стандартизованные термины набраны полужирным шрифтом, недопустимые синонимы - курсивом.

Термин

Определение

Эскиз

1. Перемешивающее устройство

D. Mischvorrichtung

Е. Mixing device

F. Agitateur

Устройство для перемешивания жидких неоднородных сред

Примечание. Под жидкой неоднородной средой понимается жидкая однокомпонентная или многокомпонентная среда с неравномерной концентрацией и (или) температурой, или жидкая неоднородная система по ГОСТ 16887-71, далее - жидкая среда

-

2. Механическое перемешивающее устройство

D. Ruhrwerk

Е. Mechanical mixing device

F. Agitateur mecanique

Перемешивающее устройство, создающее движение жидкой среды посредством механического воздействия

-

3. Циркуляционное перемешивающее устройство

D. Kreislaufmischvorrichtung

Е. Circulating mixing device

F. Agitateur circulation

Перемешивающее устройство, создающее движение жидкой среды по замкнутому контуру посредством насоса

-

4. Струйное перемешивающее устройство

D. Strahlmischvorrichtung

Е. Jet mixing device

F. Agitateur jecteur

Перемешивающее устройство, создающее движение жидкой среды посредством затопленной струи, вытекающей из сопла

-

5. Пульсационно-струйное перемешивающее устройство

D. Pulsationstrahimischvorrichtung

Е. Pulsating jet mixing device

F. Agitateur jecteur pulsatoire

Струйное перемешивающее устройство с пульсирующей струёй

-

6. Барботажное перемешивающее устройство

D. Begasungsmishvorrichtung

Перемешивающее устройство, создающее движение жидкой среды посредством барботируемого потока дисперсной газовой фазы

-

7. Газлифтное перемешивающее устройство

D. Gasliftmischvorrichtung

Е. Gas - lift mixing device

F. Agitateur par gas - lift

Перемешивающее устройство, создающее движение жидкой среды по замкнутому контуру посредством барботируемого потока дисперсной газовой фазы

-

8. Электромагнитное перемешивающее устройство

D. Elektromagnetische Mischvorrichtung

Е. Electromagnetic mixing device

F. Agitateur electromagnetique

Перемешивающее устройство, создающее движение жидкой среды посредством электромагнитного поля

-

9. Магнитно-вихревое перемешивающее устройство

Перемешивающее устройство, создающее движение жидкой среды посредством действия ферро-магнитных частиц, движущихся в электромагнитном поле

-

10. Электроприводное перемешивающее устройство

D. Ruhrwerk mit elektrischem Antrib

Е. Electro - operated mixing device

F. Electro - agitateur

Перемешивающее устройство, в котором приводным двигателем является электродвигатель

-

11. Экранированное перемешивающее устройство

D. Ruhrwerk mit Spallrohrmotor

Е. Canned motor mixing device

F. Electro - agitateur a stator chemise

Электроприводное перемешивающее устройство, у которого полость статора электродвигателя изолирована от ротора экранирующей гильзой

-

12. Автономноконтурное перемешивающее устройство

Экранированное перемешивающее устройство с автономным контуром смазки подшипниковых опор и охлаждения электродвигателя

-

13. Гидроприводное перемешивающее устройство

D. Ruhrwerk mit Hidraulikmotor

Е. Hydraulic - operated mixing device

F. Agitateur a moteur hydraullque

Перемешивающее устройство, в котором приводом является гидромотор

-

14. Пневмоприводное перемешивающее устройство

D. Ruhrwerk mit pneumatischen Antrieb

Е. Windmill mixing device

F. Agitateur a coleinne

Перемешивающее устройство, в котором приводным двигателем является пневмодвигатель

-

15. Передвижное перемешивающее устройство

D. Ortsbewegliches Ruhrwerk

Е. Travelling mixing device

F. Agitateur mobile

Перемешивающее устройство, перемещаемое при эксплуатации

-

16. Переносное перемешивающее устройство

Ндп. Переносная мешалка Бортовая мешалка

D. Transportables Ruhrwerk

Е. Portable mixing device

F. Agitateur portativ

Перемешивающее устройство с быстросъемным устройством для крепления

-

17. Роторное перемешивающее устройство

D. Rotationsruhrwerk

Е. Rotory mixing device

F. Agitateur rotation

Механическое перемешивающее устройство с простым вращательным движением мешалки

-

18. Планетарное перемешивающее устройство

D. Planetenruhrwerk

Е. Planetary mixing device

F. Agitateur planetarie

Механическое перемешивающее устройство с планетарным движением мешалки

-

19. Прецессионное перемешивающее устройство

D. Taumelruhrwerk

Е. Precessional mixing device

F. Agitateur de precession

Механическое перемешивающее устройство с прецессионным движением мешалки

-

20. Вибрационное перемешивающее устройство

D. Vibraitionsruhrwerk

Е. Vibrating mixing device

F. Agilateur vibratoire

Механическое перемешивающее устройство с вибрационным движением мешалки

-

21. Мешалка

Ндп. Перемешивающее устройство Импеллер

D. Ruhrer

Е. Stirrer

F. Agitateur

Движущийся рабочий орган механического перемешивающего устройства, осуществляющий непосредственное воздействие на жидкую среду

-

Продолжение таблицы

Термин

Определение

Эскиз

22. Лопастная мешалка

D. Balkenruhrer

Е. Blade stirrer

F. Agitateur a palettes

-

23. Трехлопастная мешалка

Ндп. Пропеллерная мешалка

D. Schragblattruhrer mit 3 Blattern

Е. 3-blade stirrer

F. Agitateur tripale

-

24. Шестилопастная мешалка

D. Schragblattruhrer mit 6 Blattern

Е. 6-blade stirrer

F. Agitateur hexapale

-

25. Спирально-лопастная мешалка

Ндп. Импеллерная мешалка

D. Impellerruhrer

Е. Spiral - shaped stirrer

F. Agitateur pale de spirale

-

26. Винтовая мешалка

Ндп. Пропеллерная мешалка

D. Schraubenruhrer

Е. Propeller stirrer

F. Agitateur a helice

-

27. Открытая турбинная мешалка

D. Schaufelruhreir

Е. Open turbine stirrer

F. Agitateur a turbine

-

28. Закрытая турбинная мешалка

D. Geschlossener Schaufelruhrer

Е. Jet turbine stirrer

F. Agitateur a turbine ferme

-

29. Клетьевая мешалка

Ндп. Беличье колесо

D. Korbruhrer

Е. Double-turbine stirrer

F. Agitateur a cage

-

30. Листовая мешалка

D. Blattruhrer

Е. Paddle stirrer

F. Agitateur feuille

-

31. Дисковая мешалка

D. Scheibenruhrer

Е. Disc stirrer

F. Agitateur a disque

-

32. Шнековая мешалка

D. Schneckenruhrer

Е. Screw stirrer

F. Agitateur a vis

-

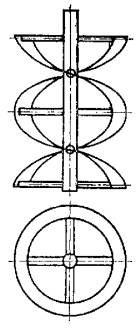

33. Ленточная мешалка

D. Bandruhrer

Е. Ribbon stirrer

F. Agitateur a ruban

-

34. Якорная мешалка

D. Ankerruhrer

Е. Anchor stirrer

F. Agitateur en forme d`ancre

-

35. Рамная мешалка

D. Gillerruhrer

Е. Gate stirrer

F. Agitateur a cadre

-

36. Скребковая мешалка

D. Schaberruhrer

Е. Rake stirrer

F. Agitateur avec grattiors

-

37. Цепная мешалка

D. Kettenruhrer

Е. Chain stirrer

F. Agitateur chaine

-

Продолжение таблицы

Термин

Определение

Эскиз

38. Диаметр мешалки

D. Ruhrersdurchmesser

Е. Stirrer diameter

F. Diametre d`agitateur

Диаметр окружности, описываемой наиболее удаленной частью лопасти при вращении мешалки

-

39. Мощность перемешивания

Ндп. Мощность, потребляемая мешалкой

D. Ruhrleistung

Е. Mixing power

F. Puissance de melanger

Мощность, передаваемая жидкой среде при работе перемешивающего устройства

-

40. Объемная мощность перемешивания

D. Spezifische Ruhrleistung

Е. Volume mixing power

F. Puissance volumique de melanger

Отношение мощности перемешивания к объему перемешиваемой жидкой среды

-

(Измененная редакция. Изм. № 1).

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Диаметр мешалки                                                                                              38

Импеллер                                                                                                               21

Колесо беличье                                                                                                     29

Мешалка                                                                                                              21

Мешалка бортовая                                                                                              16

Мешалка винтовая                                                                                            26

Мешалка дисковая                                                                                            31

Мешалка импеллерная                                                                                         25

Мешалка клетьевая                                                                                          29

Мешалка ленточная                                                                                          33

Мешалка листовая                                                                                            30

Мешалка лопастная                                                                                          22

Мешалка переносная                                                                                            16

Мешалка пропеллерная                                                                                        23, 26

Мешалка рамная                                                                                                35

Мешалка скребковая                                                                                        36

Мешалка спирально-лопастная                                                                      25

Мешалка трехлопастная                                                                                  23

Мешалка турбинная закрытая                                                                        28

Мешалка турбинная открытая                                                                       27

Мешалка цепная                                                                                                37

Мешалка шестилопастная                                                                               24

Мешалка шнековая                                                                                          32

Мешалка якорная                                                                                              34

Мощность перемешивания                                                                             39

Мощность перемешивания объемная                                                           40

Мощность, потребляемая мешалкой                                                                39

Устройство перемешивающее                                                                        1

Устройство перемешивающее                                                                           21

Устройство перемешивающее автономно контурное                                12

Устройство перемешивающее барботажное                                                6

Устройство перемешивающее вибрационное                                             20

Устройство перемешивающее газлифтное                                                  7

Устройство перемешивающее гидроприводное                                          13

Устройство перемешивающее магнитно-вихревое                                   9

Устройство перемешивающее механическое                                             2

Устройство перемешивающее передвижное                                               15

Устройство перемешивающее переносное                                                  16

Устройство перемешивающее планетарное                                                18

Устройство перемешивающее пневмоприводное                                      14

Устройство перемешивающее прецессионное                                            19

Устройство перемешивающее пульсационно-струйное                           5

Устройство перемешивающее роторное                                                       17

Устройство перемешивающее струйное                                                       4

Устройство перемешивающее циркуляционное                                        3

Устройство перемешивающее экранированное                                         11

Устройство перемешивающее электромагнитное                                     8

Устройство перемешивающее электроприводное                                      10

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

Ankerruhrer                                                                                                                 34

Balkenruhrer                                                                                                                22

Bandruhrer                                                                                                                  33

Begasungsmischvorrichtung                                                                                        6

Blattruhrer                                                                                                                   30

Elektromagnetische Mischvorrichtung                                                                         8

Gasliftmischvorrichtung                                                                                              7

Geschlessener Schaufelruhrcr                                                                                     28

Gillerruhrer                                                                                                                 35

lmpellerruhrer                                                                                                             25

Kettenruhrer                                                                                                                37

Korbruhrer                                                                                                                  29

Kreislaufmischvorrichtung                                                                                          3

Mischvorrichtung                                                                                                        1

Ortsbewegliches Ruhrwerk                                                                                         15

Planetenruhrwerk                                                                                                        18

Pulsationstrahimischvorrichtung                                                                                  5

Rotationsruhrwerk                                                                                                       17

Ruhrer                                                                                                                         21

Ruhrerdurchmesser                                                                                                      38

Ruhrleistung                                                                                                                39

Ruhrwerk                                                                                                                     2

Ruhrwerk mit elektrischem Antrieb»                                                                           10

Ruhrwerk mit Hydraulikmotor                                                                                     13

Ruhrwerk mit pneumatischen Antrieb                                                                          14

Ruhrwerk mit Spallrohrmotor                                                                                     11

Schaberruhrer                                                                                                              36

Schaufelruhrer                                                                                                             27

Scheibenruhrer                                                                                                            31

Schneckenruhrer                                                                                                          32

Schregblattruhrer mit 3 Blattern                                                                                  23

Schregblattruhrer mit 6 Blattern                                                                                  24

Schraubenruhrer                                                                                                          26

Spezifische Ruhrlristung                                                                                              40

Strahlmischvorrichtung                                                                                                4

Taumelruhrwerk                                                                                                          19

Transportables Ruhrwerk                                                                                            16

Vibrationsruhrwerk                                                                                                     20

(Новая редакция, Изм. № 1).

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Anchor stirrer                                                                                                         34

Blade stirrer                                                                                                           23

3-blade stirrer                                                                                                         23

6-blade stirrer                                                                                                         24

Bubbling mixing device                                                                                          6

Canned motor mixing device                                                                                  11

Chain stirrer                                                                                                            37

Circulating mixing device                                                                                       3

Disc stirrer                                                                                                             31

Double - turbine stirrer                                                                                           29

Electromagnetic mixing device                                                                               8

Electro-operated mixing device                                                                              10

Gas - lift mixing device                                                                                          7

Gate stirrer                                                                                                             35

Hydraulic-operated mixing device                                                                         13

Jet mixing device                                                                                                    4

Jet turbine stirrer                                                                                                    28

Mechanical mixing device                                                                                      2

Mixing device                                                                                                         1

Mixing power                                                                                                         39

Open turbine stirrer                                                                                                27

Paddle stirrer                                                                                                          30

Planetary mixing device                                                                                          18

Portable mixing device                                                                                           16

Precessional mixing device                                                                                    19

Propeller stirrer                                                                                                      26

Pulsating jet mixing device                                                                                     5

Rake stirrer                                                                                                             36

Ribbon stirrer                                                                                                         33

Rotory mixing device                                                                                              17

Screw stirrer                                                                                                           32

Spiral-shaped stirrer                                                                                               25

Stirrer                                                                                                                     21

Stirrer diameter                                                                                                      38

Travelling mixing device                                                                                        15

Vibrating mixing device                                                                                          20

Volume mixing power                                                                                             40

Windmill mixing device                                                                                         14

Алфавитный указатель терминов на французском языке

Заголовок. (Введен дополнительно. Изм. № 1).

Agilateur                                                                                                                 1, 21

Agitateur a carde                                                                                                    35

Agitateur a cage                                                                                                      29

Agitateur a disque                                                                                                   31

Agitateur a coleinne                                                                                                14

Agitateur a helice                                                                                                    26

Agitateur a moteur hydraulique                                                                               13

Agitateur a palettes                                                                                                 22

Agitateur a ruban                                                                                                    33

Agitateur a turbine                                                                                                  27

Agitateur a turbine ferme                                                                                        28

Agitateur avec grattiors                                                                                          36

Agitateur a vis                                                                                                        32

Agitateur chaine                                                                                                      37

Agitateur circulation                                                                                               3

Agitateur electromagnetique                                                                                   8

Agitateur de precession                                                                                          19

Agitateur en forme dancre                                                                                       34

Agitateur feuille                                                                                                      30

Agitateur hexapale                                                                                                  24

Agitateur jecteur                                                                                                     4

Agitateur jecteur pulsatoire                                                                                    5

Agitateur mecanique                                                                                               2

Agitateur mobile                                                                                                     15

Agitateur pale de spirale                                                                                        25

Agitateur par gas-lift                                                                                               7

Agitateur planetarie                                                                                                18

Agitateur portativ                                                                                                    16

Agitateur rotation                                                                                                    17

Agitateur tripale                                                                                                      23

Agitateur vibratoire                                                                                                20

Diametre dagitateur                                                                                                38

Electro-agitateur                                                                                                     10

Electro-agitateur a stator chemise                                                                           11

Puissance de melanger                                                                                            39

Puissance volumique de melanger                                                                          40

ПРИЛОЖЕНИЕ

Обязательное

ПРАВИЛА ПОСТРОЕНИЯ НАИМЕНОВАНИЙ АППАРАТОВ С ПЕРЕМЕШИВАЮЩИМИ УСТРОЙСТВАМИ

Наименования аппаратов с перемешивающими устройствами строятся при помощи выражения «Аппарат с....» с добавлением термина в косвенном падеже, характеризующего виды перемешивающих устройств.

Например: «Аппарат с перемешивающим устройством»;

«Аппарат с механическим перемешивающим устройством»;

«Аппарат с барботажным перемешивающим устройством» и т. д.

СОДЕРЖАНИЕ

Алфавитный указатель терминов на русском языке. 7

Алфавитный указатель терминов на немецком языке. 7

Алфавитный указатель терминов на английском языке. 8

Алфавитный указатель терминов на французском языке. 9

Приложение Правила построения наименований аппаратов с перемешивающими устройствами. 9
