ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОЮЗА ССР

ДЕТАЛИ ДЛЯ КРЕПЛЕНИЯ
ТРУБОПРОВОДОВ И КАБЕЛЕЙ
(СКОБЫ, ХОМУТЫ И СЕРЬГИ)
ОБЛЕГЧЕННЫЕ

конструкция и размеры

ГОСТ 17679-80

ГОССТАНДАРТ РОССИИ

Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ХОМУТЫ ОБЛЕГЧЕННЫЕ ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
И КАБЕЛЕЙ

Конструкция и размеры

Light yokes for pipe-line and cable fixing.
Design and dimensions

ГОСТ
17679-80



Дата введения 01.01.81

1. Хомуты подразделяются на типы в соответствии с табл. 1.

Таблица 1

Наименования

Типы

Эскизы

Хомуты для крепления трубопроводов

I

Исполнение I

Исполнение II

II

Хомуты для крепления трубопроводов и кабелей

III

IV

V

VI

VII

VIII

Хомуты для крепления кабелей

IX

2. Конструкция и размеры хомутов для крепления трубопроводов должны соответствовать указанным на черт. 1-5 и в табл. 2-6, соответственно.

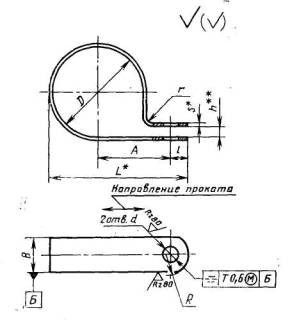

Тип I

Исполнение I

Деталь - в состоянии ее измерения

_____________

*Размеры для справок.

**Размеры обеспечиваются инструментом.

Черт. 1

Таблица 2

Размеры в мм

D (пред. откл. + 0,5 -0,3)

В (пред. откл. ±0,6)

L

S

Масса 1000 шт., кг≈

Применяемость

24

12

107

1,0

15,8



30

126

17,3



32

131

17,8



34

138

18,5



36

145

19,1



38

151

20,0



40

157

20,3



42

163

20,9



45

173

21,7



48

182

22,7



50

189

23,2



53

14

198

1,2

31,8



56

208

33,0



60

220

34,6



63

229

36,0



65

235

38,1



70

251

38,9



75

267

40,9



80

282

42,9



85

298

45,0



90

313

47,1



95

329

49,2



Пример условного обозначения хомута типа I, исполнения I, D=40 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут ТI - I - 40 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:

Хомут ТI - I - 40 - 25-Кд15.хр ГОСТ 17679-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Хомут ТI - I - 40 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

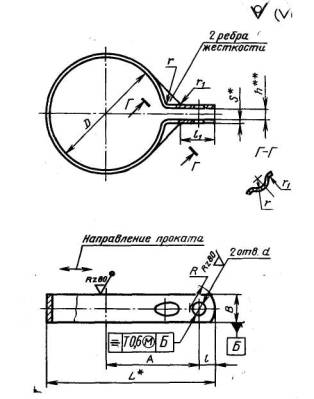

Исполнение II

Деталь - в состоянии ее измерения.

___________

*Размеры для справок.

**Размеры обеспечиваются инструментом.

Черт. 2

Таблица 3

Размеры в мм

D (пред. откл. +0,5) -0?3

L

Масса 1000 шт., кг ≈:

Применяемость

100

338

102,4



110

368

111,0



120

401

120,0



130

431

128,9



140

463

137,5



150

495

146,7



160

525

155,5



Пример условного обозначения хомута типа I, исполнения II, D=100 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут TI - II - 100 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:

Хомут ТI - II - 100 - 25 - Кд15.хр ГОСТ 17679-80

То же, из стали марки 12XI8H10T, с покрытием Хим.Пас:

Хомут TI - II - 100 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

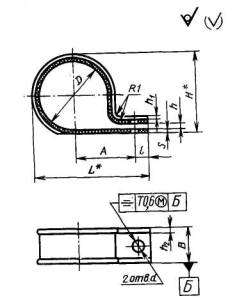

Тип II

Деталь - в состоянии ее измерения.

1 - кольцо; 2 - втулка

_____________

* Размеры для справок.

Сварка - ручная дуговая; допускается сварка в среде инертных газов газовая

Черт. 3

Таблица 4

Размеры в мм

D (пред. откл. +0,5 -0,3)

d

в

L

н

h

Масса 1000 шт., кг ≈

Обозначения деталей из стали марок

Применяемость

20

12Х18Н10Т

20

12Х18H10T

Дет. 1 Кольцо

Дет. 2. Втулка

14

5,2

10

16

24

3

7,5

14-10-20

14-10-12Х18Н10T

5,2-16-20

5,2-16-12Х18Н10Т



15

8,7

14-15-20

14-15-12Х18Н10Т



20

9,9

14-20-20

14-20-12X18Н10Т



16

10

26

8,0

16-10-20

16-20-12Х18Н10Т



15

9,6

16-15-20

16-15-12Х18Н10Т



20

10,8

16-20-20

16-20-12X18Н10Т



18

10

28

8,5

18-10-20

18-10-12Х18Н10Т



15

10,4

18-15-20

18-15-12Х18Н10Т



20

11,9

18-20-20

18-20-12X18Н10Т



20

10

20

30

9,9

20-10-20

20-10-12Х18Н10Т

5,2-20-20

5,2-20-12Х18Н10Т



15

12,0

20-15-20

20-15-12Х18Н10Т



20

13,7

20-20-20

20-20-12Х18Н10Т



22

10

32

10,4

22-10-20

22-10-12Х18Н10Т



15

12,7

22-15-20

22-15-12Х18Н10Т



20

14,7

22-20-20

22-20-12Х18Н10Т



24

10

34

10,9

24-10-20

24-10-12Х18Н10Т



15

13,5

24-15-20

24-15-12Х18Н10Т



20

15,9

24-20-20

24-20-12Х18Н10Т



25

10

35

11.4

25-10-20

25-10-12Х18Н10Т



15

13.8

25-15-20

25-15-12Х18Н10Т



20

16,2

25-20-20

25-20-12XI8H10T



28

10

38

11,8

28-10-20

28-10-12X18Н10Т



15

14,7

28-15-20

28-15-12Х18Н10Т



20

17,7

28-20-20

28-20-12Х18Н10Т



30

10

40

12,3

30-10-20

30-10-12Х18Н10Т



15

15,5

30-15-20

30-15-12Х18Н10Т



20

18,6

30-20-20

30-20-12Х18Н10Т



32

10

42

12,9

32-10-20

32-10-12Х18Н10Т



15

16,4

32-15-20

32-15-12Х18Н10Т



20

19,7

32-20-20

32-20-12Х18Н10Т



34

10

22

44

13,8

34-10-20

34-10-12Х18Н10Т

5,2-22-20

5,2-22-12X18Н10Т



15

17,6

34-15-20

34-15-12Х18Н10T



20

21,1

34-20-20

34-20-12X18Н10Т



36

10

46

14,1

36-10-20

36-10-12Х18Н10Т



15

18,3

36-15-20

36-15-12Х18Н10Т

20

22,0

36-20-20

36-20-12Х18Н10Т



38

6,2

10

25

49

5

16,4

38-10-20

38-10-12Х18Н10Т

6,2-25-20

6,2-25-12Х18Н10Т



15

20,7

38-15-20

38-15-12Х18Н10T



20

24.7

38-20-20

38-20-12Х18Н10Т



40

10

51

16,8

40-10-20

40-ю-12Х18Н10Т



15

21,3

40-15-20

40-15-12Х18Н10Т



20

25,5

40-20^-20

40-20-12X18Н10T



25

29,7

40-25-20

40-25-12Х18Н10Т

42

10

53

17,3

42-10-20

42-10-12Х18Н10Т



15

22,1

42-15-20

42-15-12Х18Н10Т



20

26,5

42-20-20

42-20-12Х18Н10Т



25

31,0

42-25-20

42-25-12Х18Н10Т



45

10

56

18,1

45-10-20

45-10-12Х18Н10Т



15

23,2

45-15-20

45-15-12Х18Н10Т



20

28,0

45-20-20

45-20-12Х18Н10Т



25

32,9

45-25-20

45-25-12Х18Н10Т



48

10

59

18,8

48-10-20

48-10-12X18H10T



15

24,2

48-15-20

48-15-12Х18Н10Т



20

29,5

48-20-20

48-20-12X18Н10Т



25

34,7

48-25-20

48-25-12Х18Н10Т



50

10

28

61

20,0

50-10-20

50-10-12Х18Н10Т

6,2-28-20

6,2-28-12Х18Н10Т



15

25,7

50-15-20

50-15-12Х18Н10Т



20

31,2

50-20-20

50-20-12X18Н10Т



25

36,7

50-25-20

50-25-12Х18Н10Т



30

42,1

50-30-20

50-30-12Х18Н10Т



56

10

67

21,4

56-10-20

56-10-12Х18Н10Т



15

28,0

56-15-20

56-15-12Х18Н10Т



20

34,0

56-20-20

56-20-12Х18Н10Т



25

40,5

56-25-20

56-25-12X18Н10Т



30

46,5

56-301-20

56-30-12Х18Н10Т



60

10

71

22,6

60-10-20

60-10-12Х18Н10Т



15

29,5

601-15-20

60-15-12Х18Н10Т



20

36,2

60-20-20

60-20-12Х18Н10Т



25

42,9

60-25-201

60-25-12X18H10Т



30

49,5

60-30-20

60-30-12Х18Н10Т



63

10

74

23,2

63-10-20

63-10-12Х18Н10Т



15

30,5

63-15-20

63-15-12X18H10T



20

37,5

63-20-20

63-20-12X18Н10Т



25

44,5

63-25-20

63-25-12Х18Н10Т



30

51,5

63-30-20

63-30-12Х18Н10Т



65

10

76

23,7

65-10-20

65-10-12Х18Н10Т



15

31,2

65-15-20

65-15-12Х18Н10Т



20

38,7

65-20-20

65-20-12Х18Н10Т



25

45,9

65-25-20

65-20-12Х18Н10Т



30

52,9

65-30-20

65-30-12Х18Н10Т



70

15

81

33,2

70-15-20

70-15-12Х18Н10Т



20

41,1

70-20-20

70-20-12X18Н10Т



25

48,9

70-25-20

70-25-12Х18Н10Т



30

57,0

70-30-20

70-30-12X18Н10Т



75

15

686

35,0

75-15-20

75-15-12Х18Н10Т



20

43,5

75-20-20

76-20-12X18Н10Т



25

51,5

75-25-20

75-25-12X18Н10Т



30

59,5

75-30-20

75-30-12Х18Н10Т



35

68,5

75-35-20

75-36-12Х18Н10Т



80

15

91

37,0

80-15-20

80-15-12Х18Н10Т



20

46,0

80-20-20

80-20-12Х18Н10Т



25

65,0

80-25-20

80-25-12Х18Н10Т



30

64,5

80-30-20

80-30-12Х18Н10Т



35

73,5

80-35-20

80-35-12X18Н10Т



40

82,5

80-40-20

80-40-12X18H10T



85

15

96

38,5

85-15-20

85-15-12Х18Н10Т



20

48,5

85-20-20

85-20-12X18Н10Т



25

58,0

85-25-20

85-25-12Х18Н10Т



30

67,5

85-30-20

85-30-12Х18Н10Т



35

77,5

85-35-20

85-35-12X18Н10Т



40

87,5

85-40-20

85-40-12Х18Н10Т



90

15

101

40,5

90-15-20

90-15-12Х18Н10Т



20

51,5

90-20-20

90-20-12X18Н10Т



25

61,5

90-25-20

90-25-12Х18Н10Т



30

71,5

90-30-20

90-30-12Х18Н10Т



35

82,5

90-35-20

90-35-12Х18Н10Т



40

93,5

90-40-20

90-40-12Х18Н10Т



95

20

106

53,5

95-20-20

95-20-12Х18Н10Т



25

64,5

95-25-20

95-25-12Х18Н10Т



30

75,5

95-30-20

95-30-12X18Н10Т



35

86,5

95-35-20

96-36-12Х18Н10Т



40

98,0

95-40-20

95-40-12X18Н10Т



100

20

30

111

57,0

106-20-20

100-20-12Х18Н10Т

6,2-30-20

6,2-30-12Х18Н10Т



25

68,0

100-26-20

100-25-12Х18Н10Т



30

80,0

100-30-20

100-30-12X18Н10Т



35

91,6

100-35-20

100-35-12Х18Н10Т



40

103,0

100-40-20

100-40-12Х18Н10Т



110

20

121

61,0

110-20-20

110-20-12Х18Н10Т



25

74,0

110-25-20

110-25-12Х18Н10Т



30

87,0

110-30-20

110-30-12Х18Н10Т



35

90,5

110-35-20

110-35-12XI8H10T



40

112,0

110-40-20

110-40-12Х18Н10Т



120

20

131

66,5

120-20-20

130-20-12X18Н10Т



25

80,0

120-25-20

120-25-12Х18Н10Т



30

94,0

120-30-20

120-30-12Х18Н10Т



35

108,0

120-35-20

120-35-12X18H10T



40

122,1

120-40-20

120-40-12Х18Н10Т



130

20

141

71,5

130-20-20

130-20-12Х18Н10Т



25

86,5

130-25-20

130-25-12Х18Н10Т



30

102,0

130-30-20

130-30-12Х18Н10Т



35

118,0

130-35-30

130-35-12X18Н10Т



40

133,0

130-40-20

130-40-12Х18Н10Т



140

20

40

151

78,8

140-20-20

140-20-12Х18Н10Т

6,2-40-20

6,2-40-12X18Н10Т



25

95,3

140-25-20

140-25-12X18H10T



30

110,8

140-30-20

140-30-12X18H10T



35

128,8

140-35-20

140-35-12Х18Н10Т



40

144,8

140-40-20

140-40-12X18H10Т



150

20

161

83,8

150-20-20

150-20-12X18Н10Т



25

101,3

150-25-20

1В0-25-12Х18Н10Т



30

118,8

150-30-20

150-30-12Х18Н10Т



35

137,8

150-36-20

150-35-12X18Н10Т



40

154,8

150-40-20

150-40-12Х18Н10Т



155

20

166

86,3

155-20-20

155-20-12Х18Н10Т



25

104,3

155-25-20

155-25-12X18Н10Т



30

121,8

155-30-20

155-30-12X18Н10Т



35

141,8

155-35-20

155-35-12Х18Н10Т



40

158,8

155-40-20

155-40-12Х18Н10Т



Пример условного обозначения хомута типа II D = 40 мм, В = 20 мм, из стали марки 20, с покрытием Ц15хр:

Хомут ТII - 40 - 20 - 20-Ц15хр ГОСТ 17679-80

То же, из стали марки 20, с покрытием Кд15.хр:

Хомут ТII - 40 - 20 - 20-Кд15.хр ГОСТ 17679-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Хомут TII - 40 - 20 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

То же, из стали марки 20 без покрытия:

Хомут ТII - 40 - 20 ГОСТ 17679-80

Деталь 1. Кольцо

___________

*Размер для справок.

Черт. 4

Таблица 5

Размеры в мм

D (пред. откл. +0,5 -0,3)

L

В (пред. откл. ±0,5)

b (пред. откл. ±0,5)

Масса 1000 шт., кг ≈

D (пред. откл. +0,5 -0,3)

L

В (пред. oткл. ±0,5)

b (пред откл. ±0,5)

Масса 1000 шт., кг ≈

14

47

10

-

3,69

32

104

10

-

8,15

15

12

4,90

15

12

11,70

20

6,10

20

15,00

16

53

10

-

4,16

34

110

10

-

8,60

15

12

5,75

15

12

12,40

20

7,0

20

15,90

18

60

10

-

4,70

36

116

10

-

8,86

15

12

6,60

15

12

13,10

20

8,10

20

16,80

20

66

10

-

5,18

38

123

10

-

9,65

15

12

7,25

15

12

14,00

20

9,00

20

18,00

22

72

10

-

5,65

40

129

10

-

10,10

15

12

8,00

15

12

14,60

20

10,00

20

18,80

24

79

10

-

6,20

25

23,00

15

12

8,78

42

135

10

-

10,60

20

11,15

15

12

15,40

25

82

10

-

6,65

20

19,80

15

12

9,10

25

24,30

20

11,50

45

145

10

-

11,40

28

91

10

-

7,14

15

12

16,50

15

12

10,00

20

21,30

20

13,00

25

26,20

30

97

10

-

7,60

48

154

10

-

12,10

15

12

10,80

15

12

17,50

20

13,90

20

22,80

25

28,00

50

160

10

-

12,50

70

223

25

12

41,40

15

12

18,20

30

49,50

20

23,70

75

238

15

27,50

25

29,20

20

36,00

30

34,60

25

44,00

56

179

10

-

13,90

30

52,00

15

12

20,50

35

61,00

20

26,50

80

254

15

29,50

25

33,00

20

38,50

30

39,00

25

47,50

60

192

10

-

15,10

30

57,00

15

12

22,00

35

66,00

20

28,70

40

75,00

25

35,40

85

270

15

31,00

30

42,00

20

41,00

63

200

10

-

15,65

25

50,50

15

12

23,00

30

60,00

20

30,00

35

70,00

25

37,00

40

80,00

30

44,00

90

286

15

33,00

65

207

10

-

16,20

20

44,00

15

12

23,70

25

54,00

20

31,20

30

64,00

25

38,40

35

75,00

30

45,40

40

86,00

70

223

15

25,70

95

302

20

46,00

20

33,60

25

57,00

30

68,00

95

302

35

79,00

130

412

30

12

94,00

40

90,50

35

110,00

100

318

20

49,00

40

125,00

25

60,00

140

442

20

68,00

30

72,00

25

84,50

35

83,50

30

100,00

40

95,00

35

118,00

110

348

20

53,00

40

134,00

25

66,00

150

474

20

73,00

30

79,00

25

90,50

35

91,50

30

108,00

40

104,00

35

127,00

120

380

20

58,50

40

144,00

25

72,00

155

490

20

75,50

30

86,00

25

93,50

35

100,00

30

111,00

40

114,00

35

131,00

130

412

20

63,50

40

148,00

25

78,50

Пример условного обозначения кольца D = 34 мм, B = 20 мм, из стали марки 20:

Кольцо 34 - 20 - 20 ГОСТ 17679-80

Tо же, из стали марки 12Х18Н10Т:

Кольцо 34 - 20 - 12Х18Н10Т ГОСТ 17679-80

Деталь 2. Втулка

_________

*Размеры для справок.

Черт. 5

Таблица 6

Размеры в мм

d

D

L (пред. откл. ±0,4)

Масс 1000 шт., кг ≈

Применяемость

5,2

8

16

3,8



20

4,7



22

5,2



6,2

9

25

6,7



28

7,5



30

8,0



40

10,8



Пример условного обозначения втулки d = 6,2 мм, L = 25 мм, из стали марки 20:

Втулка 6,2 - 25 - 20 ГОСТ 17679-80

То же, из стали марки 12Х18Н10Т:

Втулка 6.2 - 25 - 12Х18Н10Т ГОСТ 17679-80

3. Конструкция и размеры хомутов для крепления трубопроводов и кабелей должны соответствовать указанным на черт. 6-11 и в табл. 7-12, соответственно.

Тип III

Деталь - в состоянии ее измерения.

_________

*Размеры для справок.

**Размер обеспечивается инструментом.

Допуск симметричности центра радиуса RT 0,6 мм (допуск зависимый) относительно поверхности 5.

Черт. 6


Таблица 7

Размеры в мм

D (пред. откл. +0,5 -0,3)

d (пред. откл. по Н13)

А

В (пред. откл. по h15)

L

l

h

s

R

r

Масса 1000 шт., кг≈

Применяемость.

Номин.

Пред. откл

Номин.

Пред. откл.

стальных хомутов

хомутов из алюминиевого сплава

3

2,4

7,5

±0,3

6

12,5

3,0

1,0

±0,5

+0,5

3,5

1,5

0,6

0,2



3,4

8,5

8

14,0

3,5

4,5

1,0

0,4



5,5

11,0

±0,5

12

19,0

6,0

8,5

1,7

0,6



4

2,4

8,0

±0,3

6

13,5

3,0

3,5

0,7

0,3



3,4

9,0

8

15,0

3,5

4,5

1,0

0,4



5,5

11,0

±0,5

12

19,5

6,0

8,5

1,9

0,7



5

2,4

8,5

±0,3

6

14,5

3,0

3,5

0,8

0,3



3,4

9,5

8

16,0

3,5

4,5

1,1

0,4



5,5

12,0

±0,5

12

21,0

6,0

8,5

2,0

0J



6

2,4

9,0

±0,3

6

15,5

3,0

3,5

0,9

0,3



3,4

10,0

8

17,0

3,5

4,5

1,2

0,4



5,5

12,5

±0,5

12

22,0

6,0

8,5

2,2

0,8



6,6

13,5

23,0

2,3

0,8



16

25,5

8,0

1,0

10,0

6,2

2,2



8

2,9

11,0

±0,3

6

19,3

3,5

0,8

3,5

1,7

0,6



3,4

8

4,5

2,3

0,8



5,5

13,5

±0,5

12

24,3

6,0

8,5

4,0

1,4



6,6

14,0

24,8

4,0

1,4



16

27,0

8,0

1,0

10,0

7,1

2,5



10

2,9

12,0

±0,3

6

21,3

3,5

0,8

3,5

2,0

0,7



8

4,5

2,6

0,9



5,5

14,5

±0,5

12

26,3

6,0

8,5

4,5

1,6



6,6

15,0

±0,5

12

26,8

6,0

8,5

4,5

1,6



16

29,0

8,0

1,0

10,0

7,7

2,8



12

2,9

13,0

±0,3

6

23,3

3,5

0,8

3,5

2,2

0,8



3,4

8

2,5

±1,0

4,5

2,9

1,1



5,5

15,5

±0,5

12

28,3

6,0

8,5

4,9

1,7



6,6

16,0

±0,5

28,8

4,9

1,7



16

31,0

8,0

1,0

10,0

8,3

3,0



14

2,9

14,0

±0,3

6

25,3

3,5

0,8

3,5

2,4

0,9



3,4

8

4,5

3,2

1,2



5,5

16,5

±0,5

12

30,3

6,0

8,5

5,4

1,9



6,6

17,0

30,8

5,4

1,9



16

33,0

8,0

1,0

10,0

9,1

3,2



16

2,9

15,0

±0,3

6

27,3

3,5

0,8

3,5

2,8

1,0



3,4

8

4,5

3,7

1,3



5,5

17,5

±0,5

12

32,3

6,0

8,5

6,0

2,0



6,6

18,0

32,8

6,0

2,0



16

35,0

8,0

1,0

10,0

10,6

3,8



18

3,4

19,0

±0,3

8

32,5

3,5

4,5

2,0

5,5

1,9



5,5

20,5

±0,5

12

36,5

6,0

8,5

8,9

3,2



9,0

23,5

16

41,5

8,0

10,0

12,5

4,5



20

3,4

20,0

±0,3

8

34,5

3,5

4,5

1,5

5,8

2,1



5,5

21,5

±0,5

12

38,5

6,0

8,5

2,0

9,4

3,5



9,0

24,5

16

43,5

8,0

10,0

13,3

4,7



22

5,5

23,0

12

41,2

6,0

1,2

8,5

12,3

4.4



9,0

25,5

16

45,7

8,0

10,0

17,1

6,1



24

5,5

24,5

12

43,7

6,0

8,5

13,3

4,7



9,0

27,0

16

48,2

8,0

10,0

18,4

6,5



25

5,5

25,0

12

44,7

6,0

8,5

13,6

4,9



9,0

27,5

16

49,2

8,0

10,0

18,7

6,7



28

5,5

26,5

12

47,7

6,0

8,5

14,5

5,2



9,0

28,5

16

51,7

8,0

10,0

20,1

7.2



30

5,5

27,5

12

49,7

6,0

8,5

15,5

5,5



9,0

30,5

16

54,7

8,0

10,0

21,6

7,7



32

5,5

29,0

12

52,2

6,0

8,5

3,0

16,4

5,8



9,0

31,5

16

56,7

8,0

10,0

22,6

8,1



34

5,5

30,0

12

54,2

6,0

8,5

17,2

6,2



9,0

33,5

16

59,7

8,0

10,0

23,9

8,5



36

5,5

31,0

12

56,5

6,0

1,5

8,5

4,0

22,5

8,1



9,0

34,5

16

62,0

8,0

10,0

31,2

11,1



38

5,5

33,0

12

59,5

6,0

8,5

23,0

8,2



9,0

36,0

16

64,5

8,0

10,0

32,8

11,7



40

5,5

33,0

12

60,5

6,0

8,5

24,4

8,7



9,0

37,5

16

67,0

8,0

10,0

34,2

12,2



42

5,5

34,0

12

62,5

6,0

8,5

25,3

9,0



9,0

39,5

16

70,0

8,0

10,5

35,7

12,7



45

5,5

35,5

12

65,5

6,0

8,5

26,8

9,6



9,0

41,0

16

73,0

8,0

10,0

37,8

13,5



48

5,5

37,5

12

69,0

6,0

8,5

27,4

9,8



9,0

43,0

16

76,5

8,0

10,0

38,5

13,7



50

5,5

38,5

12

71,0

6,0

8,5

28,2

10,1



9,0

44,0

16

78,5

8,0

10,0

39,7

14,2



53

5,5

41,5

12

75,5

6,0

8,5

29,7

10,6



9,0

47,0

16

83,0

8,0

10,0

42,1

15,0



56

5,5

45,0

12

80,5

6,0

8,5

31,2

11,1



9,0

50,5

16

88,0

8,0

10,0

43,6

15,5



60

5,5

43,5

12

81,0

6,0

8,5

32,9

11,7



9,0

49,0

16

88,5

8,0

10,0

46,0

16,4



63

5,5

45,0

12

84,0

6,0

8,5

34,5

12,3



9,0

50,5

16

91,5

8,0

10,0

47,9

17,1



65

5,5

46,0

12

86,0

6,0

8,5

35,4

12,6



9,0

51,5

16

93,5

8,0

10,0

49,4

17,6






Пример условного обозначения хомута типа III D= 14 мм, B=12 мм, d = 6,6 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут ТКIII - 14 - 12 - 6,6 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15,хр:

Хомут ТКIII - 14 - 12 - 6,6 - 25-Кд15.хр ГОСТ 17679-80

То же, из стали марки 12X18Н10Т, с покрытием Хим.Пас:

Хомут ТКIII - 14 - 12 - 6,6 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.хр:

Хомут ТКIII - 14 - 12 - 6,6-Д16.А.М - Ан.Окс.Нхр ГОСТ 17679-80

Тип IV

Деталь - в состоянии ее измерения.

__________

*Размер для справок.

** Размер обеспечивается инструментом.

Допуск симметричности центра радиуса R10T 0,6 мм (допуск зависимый) относительно поверхности А.

Черт. 7

Таблица 8

Размеры в мм

D (пред. откл. +0,5 -0,3)

L (пред. откл. ±0,6)

l (пред. откл.±0,5)

h

s

r

Масса 1000 шт., кг ≈

Применяемость

Номин.

Пред. откл.

стальных хомутов

хомутов из алюминиевых сплавов

3

18

6

1

+0,5

0,5

0,8

1,2

0,4



4

20

8

1,6

0,6



5

22

10

1,8

0,7



6

24

12

1,9

0,7



8

30

16

2

±0,5

1,0

1,5

4,7

1,7



10

34

20

5,5

2,0



12

38

24

6,4

2,3



14

42

28

6,9

2,5



(15)

45

30

7,6

2,7



16

48

32

7,8

2,7



18

52

36

8,9

3,2



20

55

40

9,7

3,5



Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.

Пример условного обозначения, хомута типа IV, D - 20 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут ТКIV - 20 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:,

Хомут TKIV - 20 - 25-Kd 15.xp ГОСТ 17679-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Хомут ТКIV - 20 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.хр:

Хомут ТКIV - 20 - Д16.A.М - Ан.Окс.Нхр ГОСТ 17679-80

Тип V

Деталь - в состоянии ее измерения.

__________

*Размер для справок.

**Размер обеспечивается инструментом.

Допуск симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно поверхности Д.

Черт. 8


Таблица 9

Размеры в мм

D (пред. откл. +0,5 -0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,5)

L

l

h

h1 (пред. откл. +1)

h2 (пред. откл. ±0,3)

S

r

r1(пред. откл. ±0,3)

r2

Масса 1000 шт., кг≈

Применяемость

стальных хомутов

хомутов из алюминиевого сплава

18

4,5

19,0

34,0

5

8

4

1,2

1,0

2,0

2,5

4

8,8

3,2



20

20,0

36,0

9,5

3,4



22

21,0

38,0

10,2

3,6



24

22,0

40,2

5

1,2

5

12,8

4,5



25

22,5

41,2

13,3

4,7



28

24,0

44,2

10

14,6

5,2



30

25,0

46,2

15,3

5,5



32

26,0

48,2

12

16,2

5,8



34

28,0

51,2

16,8

6,0



36

5,5

29,0

54,5

6

6

1,5

1,5

2,5

3,0

6

22,5

8,0



38

30,0

56,5

23,6

8,4



40

31,0

58,5

24,6

8,8



42

33,0

61,5

25,9

9,3



45

34,0

64,0

27,3

9,7



48

35,5

67,0

28,8

10,3



50

36,0

68,5

29,8

10,6



53

38,0

72,0

31,3

11,2



56

39,5

75,0

33,0

11,8



60

42,0

79,5

35,3

12,6



65

44,5

84,5

37,7

13,4



70

47,0

89,5

8

41,0

14,6



75

49,5

94,5

43,5

15,5



80

52,0

99,5

46,1

16,4



85

54,5

104,5

48,7

17,4



90

57,0

109,5

51,4

18,3



95

59,5

114,5

53,6

19,1



100

62,0

119,5

56,0

19,9






Пример условного обозначения хомута типа V, D=22 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут ТКV - 22 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:

Хомут TKV - 22 - 25-Kd 15.xp ГОСТ 17679-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Хомут ТКV - 22 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

То же, из алюминиевого сплава марки Д16.A.M., с покрытием Ан.Окс.хр:

Хомут ТКV - 22 - Д16.А.М - Ан.Окс.хр ГОСТ 17679-80

Тип VI

Деталь - в состоянии ее измерения.

__________

*Размеры для справок.

**Размер обеспечивается инструментом.

Черт. 9

Таблица 10

Размеры в мм

D (пред. откл. +0,5 -0,3)

А (пред. откл. ±0,5)

L

s

Масса 1000 шт., кг≈

Применяемость

16

16,5

30,0

0,5

5,8



20

18,5

34,0

6,8



22

21,5

38,3

0,8

12,1



25

23,0

41,3

13,6



30

24,5

45,3

15,5



35

27,5

51,2,

1,2

27,1



40

30,0

56,2

29,8



45

32,5

61,2

32,2



50

35,0

66,2

36,2



Пример условного обозначения хомута типа VI, D= 16 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут ТКVI - 16 - 25-Ц15.хр ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:

Хомут TKVI - 16 - 25-Kд 15.xp ГОСТ 17679-80

Тип VII

Деталь - в состоянии ее измерения.

_________

*Размеры для справок.

**Размер обеспечивается инструментом.

Допуск симметричности центра радиуса RT 0,6 мм (допуск зависимый) относительно поверхности Б.

Черт. 10

Таблица 11

Размеры в мм

D (пред. откл. +0,5 -0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,5)

В (пред. откл. по h15)

L

l

L1

h (пред. откл. ±0,5)

s

r

r

r1 (пред откл. ±0,3)

Масса 1000 шт., кг ≈

Применяемость

10

2,4

12,0

6

21,8

4,0

8,0

2

0,8

3,5

1,0

1,0

2,4



(15)

3,4

16,5

8

29

3

1,0

6,0

3,0



20

22,0

12

38

5,0

10,0

8,5

1,5

1,5

6,2



30

28,0

49

9,0



38

4,5

34,0

61

6,5

12,0

4

1,5

14,0



45

39,5

70

12,5

15,6



50

42,0

75

17,8



56

46,0

15

82

10,0

18,5



Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.

Пример условного обозначения хомута типа VII, D= 50 мм, из стали марки 25, с покрытием Ц15.хр:

Хомут TKVII - 50 - 25-Ц15.xp ГОСТ 17679-80

То же, из стали марки 25, с покрытием Кд15.хр:

Хомут TKVII - 50 - 25-Kд 15.xp ГОСТ 17679-80

Тип VIII

Деталь - в состоянии ее измерения.

__________

*Размеры для справок.

**Размер обеспечивается инструментом.

Допуск симметричности центра радиуса R6T 0,6 мм (допуск зависимый) относительно поверхности А.

Черт. 11

Таблица 12

Размеры в мм

D (пред. откл. +0,5-0,3)

L

L1 (пред. откл. ±0,3)

L2 (пред. откл. ±06)

S

Масса 1000 шт., кг ≈

Применяемость

16

40,8

22

32

0,8

2,6



28

53,2

28

38

1,2

4,2



Пример условного обозначения хомута типа VIII, D = 28 мм, из латуни марки Л63:

Хомут TKVIII - 28-Л63 ГОСТ 17679-80

1-3. (Измененная редакция, Изм. № 1, 2).

4. Конструкция и размеры хомутов для крепления кабелей должны соответствовать указанным на черт. 12 и в табл. 13, соответственно.

Тип IX

Деталь - в состоянии ее измерения.

________

* Размеры для справок.

Параметр шероховатости поверхности в местах удаления литников и облоя - Rz ≤ 40 мкм

Черт. 12

Таблица 13

Размеры в мм.

D (пред. откл. +0,5 -0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,2)

в

L

l

н

h

h1

h2,

s

Масса 1000 шт., кг ≈

Применя­емость

3

2,4

7,0

8

14,0

3

7,0

1,5

1,0

1,0

1,5

0,45



4

7,5

15,0

8,0

0,5



5

8,0

16,0

9,0

0,54



6

3,4

9,5

10

19,0

4

10,0

2,0

0,60



8

10,5

21,0

12,0

0,75



10

11,5

23,0

14,0

1,05



12

14,5

13

28,0

17,5

1,5

1,5

2,0

1,87



15

16,0

31,0

20,5

2,04



18

4,5

17,5

35,0

5

23,5

3,0

2,48



20

18,5

37,0

25,5

2,67



22

21,0

15

41,1

28,4

1,8

1,8

2,3

3,96



25

22,5

44,1

31,4

4,35



28

24,0

47,1

34,4

4,75



32

26,0

51,1

38,4

6,25



Пример условного обозначения хомута типа IX, D= 10 мм, из полиэтилена 20908-040.

Хомут KIX - 10 - 209 ГОСТ 17679-80

5. Хомуты должны изготовляться из материалов, указанных в табл. 14.

Таблица 14

Наименование детали

Материал

Хомуты для крепления трубопроводов типа I

лист

Б-ПН-S ГОСТ 19904

4-II-25 ГОСТ 16523

лента S-M-HT-HO 12X18H10T-3 по ГОСТ 4986

Допускаемый материал:

лист

Б-ПН-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПВ-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

3-II-Ст3 ГОСТ 16523

Хомуты для крепления трубопроводов типа I

лист

Б-ПН-S ГОСТ 19904

5-II-Н-08кп ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

4-II-10 ГОСТ 16523

Лента S-M-HT-HO 12X17Г9АН4 по ГОСТ 4986

Хомуты для крепления трубопроводов типа II: кольцо (дет. 1)

Лента 20-S×B по ГОСТ 2284;

Лента S-M-HT-HO12X18H10T3 по ГОСТ 4986

Допускаемый материал:

лист

Б-ПН-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

Лента S-M-HT-HO12X17Г9АН4 по ГОСТ 4986

Втулка (деталь 2)

Труба

D×1,4 ГОСТ 19904

Б20 ГОСТ 8733

труба D×1,4-12X18H10T по ГОСТ 9941

Хомуты для крепления трубопроводов и кабелей типов III и IV

Лента 25-S × В по ГОСТ 2284

Лента S-M-HT-HO12X18H10T-3 по ГОСТ 4986

Хомуты  для крепления трубопроводов и кабелей типовIII и IV

Лист Д16.А.М-S по ГОСТ 21631

Допускаемый материал:

лист

Б-ПН-S ГОСТ 19904

4-II-25 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПВ-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

3-II-Ст3 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

5-II-Н-08кп ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

4-II-10 ГОСТ 16523

лента S-M-HT-HO12X17Г9АН4-3 по ГОСТ 4986-79

Хомуты для крепления трубопроводов и кабелей типа V

лист

Б-ПН-S ГОСТ 19904

4-II-25 ГОСТ 16523

лента S-М-НТ-НО12Х18Н10Т-3 по ГОСТ 4986

лист Д16.А.М-S по ГОСТ 21631

Допускаемый материал:

лист

Б-ПН-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПВ-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

3-II-Ст3 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

5-II-Н-08кп ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

4-II-10 ГОСТ 16523

лента S-М-НТ-НО12X17Г9АН4-3 по ГОСТ 4986

Хомуты для крепления трубопроводов и кабелей типов VI и VII

лист

Б-ПН-S ГОСТ 19904

4-II-25 ГОСТ 16523

Допускаемый материал:

лист

Б-ПН-S ГОСТ 19904

5-II-Н-20 ГОСТ 16523

лист

Б-ПВ-S ГОСТ 19904

5-II-Н-20-ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

3-II-Ст3 ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

5-II-Н-08кп ГОСТ 16523

лист

Б-ПН-S ГОСТ 19904

4-II-10 ГОСТ 16523

Хомуты для крепления трубопроводов и кабелей типа VIII

Лента ДПРНМ S НД Л63 по ГОСТ 2208

Хомуты для крепления кабелей типа IX

Полиэтилен 20908-040, 2-го сорта по ГОСТ 16338

Примечание. S - толщина ленты или листа; В - ширина ленты; D - наружный диаметр трубы.

4, 5. (Измененная редакция, Изм. №2).

6. Обработку паза в хомутах для крепления трубопроводов типа II производить после нанесения покрытия.

Незащищенные поверхности должны быть смазаны смазкой ПВК по ГОСТ 19537.

7. Готовые детали без покрытия (хомуты типа VIII) должны быть смазаны смазкой ПВК по ГОСТ 19537.

8. Покрытия хомутов типа VIII и незащищенных поверхностей хомутов типа II в соответствии с условиями применения указывают в технической документации, утвержденной в установленном порядке.

9. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование № гарантии изготовителя - по ГОСТ 17019.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737

3.Срок проверки - 1993 г.

4. ВЗАМЕН ГОСТ 17679-72.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2208-91

5

ГОСТ 2284-79

5

ГОСТ 4986-79

5

ГОСТ 8733-87

5

ГОСТ 8734-75

5

ГОСТ 9941-81

5

ГОСТ 16338-85

5

ГОСТ 16523-89

5

ГОСТ 17019-78

9

ГОСТ 19537-83

6, 7

ГОСТ 19904-90

5

ГОСТ 21631-76

5

6. ПЕРЕИЗДАНИЕ июнь 1992 г. с Изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89)

7. Проверен в 1988 г. Постановлением Госстандарта СССР от 25.06.85 № 1917 снято ограничение срока действия
