МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ДАВЛЕНИЯ ПАРА,
ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.344-00

Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, Е.А. ЗВЕРЕВ, В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 24.10.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 01.12.2000

Первый заместитель начальника А.П. ЛИВИНСКИЙ

Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код МВИ по Федеральному реестру ФР.1.30.2001.00301

Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.

Ключевые слова: метод измерений, измерительная система, преобразователь давления, погрешность измерения, результат измерений.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ДАВЛЕНИЯ ПАРА, ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.344-00

Введено впервые

Дата введения           2001-12-01

год - месяц - число

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и осуществлении измерений избыточного (абсолютного) давления пара, отпускаемого в паровые системы теплоснабжения от источника тепла, (далее - давление пара) с приписанной погрешностью.

Измерительная информация по давлению пара используется при ведении технологического режима и анализа работы паровой системы теплоснабжения, учете отпущенной тепловой энергии и теплоносителя.

Термины и определения приведены в приложении А.

2 СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

Измеряемым параметром является избыточное давление пара, отпускаемого в паровые системы теплоснабжения от источника тепла по каждой магистрали теплоснабжения. Избыточное давление пара изменяется в пределах от 0,4 до 1,4 МПа (от 4,0 до 14 кгс/см2).

При расчете количества тепловой энергии используется значение абсолютного давления пара.

Абсолютное давление пара определяется по формуле

р = ри + рб ,                                                               (1)

где ри - избыточное давление, МПа (кгс/см2);

рб - барометрическое давление, МПа (кгс/см2).

Абсолютное давление пара изменяется в пределах от 0,5 до 1,5 МПа (от 5 до 15 кгс/см2).

Место и форма представления и использования информации определяется согласно РД 34.35.101-88 [5].

Настоящая Методика распространяется на паровые системы теплоснабжения, имеющие характеристики в соответствии с приложением А.

3 УСЛОВИЯ ИЗМЕРЕНИЙ

Измерение избыточного давления пара осуществляется рассредоточенной измерительной системой, составные элементы которой находятся в различных внешних условиях.

Влияющей величиной является температура окружающей среды. Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Измерительный преобразователь (ИП) давления

5 - 40

Линия связи

5 - 60

Вторичный измерительный прибор, тепловычислитель

15 - 30

Агрегатные средства (АС) ИИС

15 - 25

4 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

Характеристиками погрешности измерений являются пределы относительной погрешности измерений текущего и среднесуточного значений избыточного и абсолютного давления пара при применении различных измерительных систем.

Настоящая Методика обеспечивает измерение избыточного (абсолютного) давления пара с приведенными в таблице 2 значениями пределов относительной погрешности результатов измерений во всем диапазоне изменений влияющей величины (см. раздел 3) для различных систем теплоснабжения (приложение Б).

Таблица 2

Измерительные системы давления пара с применением средств измерений (СИ)

Предел относительной погрешности измерения давления пара, %

избыточного

абсолютного

I

II

III

I

II

III

1. Регистрирующих:













а) с дифференциально-трансформаторной схемой:













по показаниям

1,9

1,5

1,7

-

-

-

по регистрации

1,9

1,7

1,7

2,1

1,9

1,9

6) с токовым сигналом связи:









-

-

по показаниям

1,4

1,3

1,3

-

-

-

по регистрации

2,0

1,8

1,8

2,1

2,0

2,0

2. ИИС:













по показаниям

1,3

1,2

1,2

-

-

-

по регистрации

1,2

1,1

1,1

1,4

1,4

1,4

3. Тепловычислителя:













по показаниям

1,2

1,2

1,2

-

-

-

по регистрации

1,2

1,0

1,1

1,4

1,3

1,4

5 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ

5.1 При выполнении измерений давления пара применяется метод непосредственного измерения избыточного давления.

5.2 Структурные схемы измерительных систем избыточного давления пара с применением различных СИ приведены на рисунках 1 - 3.

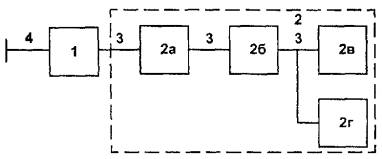

1 - первичный измерительный преобразователь; 2 - вторичный измерительный регистрирующий прибор; 3 - линия связи; 4 - трубные проводки (импульсные линии)

Рисунок 1 - Структурная схема измерительной системы с применением регистрирующих приборов

1 - первичный измерительный преобразователь; 2 - агрегатные средства ИИС; 2а - устройство связи с объектом; 2б - центральный процессор; 2в - средство представления информации; 2г - регистрирующее устройство; 3 - трубные проводки; 4 - линии связи

Рисунок 2 - Структурная схема измерительной системы с применением ИИС

1 - первичный измерительный преобразователь; 2 - тепловычислитель; 3 - линия связи; 4 - трубные проводки (импульсные линии)

Рисунок 3 - Структурная схема измерительной системы с применением тепловычислителя

5.3 Средства измерений, применяемые в измерительных системах избыточного давления пара, приведены в приложении В.

6 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1 Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа в соответствии с проектной документацией;

- проведение наладочных работ;

- введение системы измерений в эксплуатацию.

6.2 Диапазон измерения ИП избыточного давления выбирается из условия, что значение рабочего давления пара должно находиться в последней трети шкалы.

6.3 Если ИП давления пара устанавливаются не на одном уровне с местом отбора давления, то в результат измерения вносится поправка, рассчитываемая по формуле

рст = ± h×g×r,                                                             (2)

где рст - давление столба жидкости, Па;

h - высота столба жидкости, м;

r - плотность жидкости в импульсной линии, кг/м3;

g - местное ускорение свободного падения, м/с2.

Плюс и минус в формуле (2) означают соответственно условия установки ИП давления выше и ниже места отбора давления.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Определение значений избыточного и абсолютного давлений пара при применении регистрирующих приборов производится в такой последовательности:

7.1.1 Текущее значение избыточного давления пара определяется по показаниям регистрирующего прибора.

7.1.2. При применении регистрирующих приборов эта процедура заключается в обработке суточных диаграмм регистрирующих приборов избыточного давления с помощью планиметров.

При обработке диаграмм регистрирующих приборов полярными планиметрами среднесуточное значение избыточного давления пара рj (МПа) определяется по формуле:

                                                        (3)

где F - площадь планиметрируемой части диаграммы, см2;

тp - масштаб давления, МПа/см [(кгс/см2)/см];

                                                         (4)

(здесь рN - диапазон измерений давления, МПа;

С - ширина диаграммной бумаги, мм);

mt - масштаб времени, ч/см;

                                                                    (5)

(здесь v - скорость продвижения диаграммной бумаги, мм/ч);

t - интервал усреднения (24 ч).

7.1.3 Среднесуточное значение абсолютного давления пара рассчитывается по формуле (1).

7.2 Значения давления пара при применении ИИС и тепловычислителя определяются следующим образом:

7.2.1 Среднее значение давления пара за интервал усреднения Xср рассчитывается по формуле

                                                           (6)

где Xi - текущее значение измеряемого параметра;

k - число периодов опроса датчика за интервал усреднения.

При применении ИИС в соответствии с РД 34.09.454 [12] период опроса датчиков составляет не более 15 с, интервал усреднения параметров равен 0,25 ч.

При применении измерительных систем с тепловычислителями период опроса датчиков избыточного давления пара устанавливается при проектировании или программировании тепловычислителей и должен составлять не более 15 с.

7.2.2 Среднесуточное значение избыточного давления пара при применении ИИС и тепловычислителя р¢ (МПа) определяется по формуле:

                                                                 (7)

где k - число периодов опроса датчика давления за сутки;

рi - текущее (мгновенное) значение избыточного давления, МПа (кгс/см2).

7.2.3 Среднесуточное значение абсолютного давления пара при применении ИИС и тепловычислителя рассчитывается по формуле (1).

7.3 Обработка результатов измерений и представление измерительной информации по давлению пара производятся АС ИИС и тепловычислителем автоматически.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

8.1 Результаты измерений избыточного давления пара должны быть оформлены следующим образом:

8.1.1 При применении регистрирующих приборов:

- носитель измерительной информации по давлению пара - лента (диаграмма) регистрирующих приборов;

- результаты обработки измерительной информации по давлению пара на ПЭВМ представляются в виде выходных форм на бумажном носителе;

- выходные формы согласовываются с потребителем пара.

8.1.2 При применении ИИС и тепловычислителя:

- носителем измерительной информации по давлению пара является электронная память АС ИИС и тепловычислителя;

- результаты обработки измерительной информации индицируются на средствах представления информации (ЭЛИ, индикаторах) и представляются в виде выходных форм на бумажном носителе;

- объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем пара.

9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем давления пара осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.

10 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительных систем давления пара должны соблюдаться требования РД 34.03.201-97 [8] и РД 153-34.0-03.150-00 [9].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По степени индикации значений измеряемой величины приборы разделяются на показывающие и регистрирующие

МИ 2247-93 [13], п. 5.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

МИ 2247-93 [13], п. 5.18

Измерительный преобразователь

Техническое средство, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи, и имеющее нормированные метрологические характеристики

МИ 2247-93 [13], п. 5.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерения одной или нескольких физических величин, свойственных этому пространству, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяются на измерительные информационные (ИИС), измерительные контролирующие, измерительные управляющие системы и др.

МИ 2247-93 [13], п. 5.14

Агрегатное средство измерений

Агрегатное средство ИИС, имеющее метрологические характеристики

ГОСТ 8.437-81 [15]

Теплосчетчик

Измерительная система (средства измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51-649-2000 [16]

Тепловычислитель

Средство измерений, предназначенное для измерения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51 -649-2000 [16]

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99 [17]

Методика выполнения измерений

Совокупность операций и правил, выполнение которых обеспечивает получение результатов измерений с известной погрешностью

ГОСТ Р 8.563-96 [1], п. 3.1

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(справочное)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПАРОВОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

Характеристики паровой системы теплоснабжения

Системы теплоснабжения

I

II

III

Расход пара в рабочем диапазоне, т/ч:







максимальный

250

100

10

нижнее значение

125

50

5

среднее значение

187,5

75

7,5

Температура пара, °С

295

250

290

Давление пара, МПа

1,2

0,95

1,4

Диаметр паропровода, мм

700

400

150

Расход возвращаемого конденсата, т/ч

50

20

2

Давление конденсата, МПа

0,4

0,4

0,4

Температура конденсата, °С

75

75

75

Давление холодной воды, МПа

0,3

0,3

0,3

Температура холодной воды, °С

6

6

6

Приложение В

(рекомендуемое)

СРЕДСТВА ИЗМЕРЕНИЙ ДАВЛЕНИЯ ПАРА

Наименование и тип СИ

Предел основной допускаемой погрешности, %

Организация-изготовитель

При применении регистрирующих приборов

Преобразователь избыточного давления «Сапфир 22М-ДИ»

0,25; 0,5

ЗАО «Манометр»,

г. Москва

Автоматический показывающий и регистрирующий миллиамперметр КСУ2 с унифицированным входным сигналом 0 - 5, 0 - 20 и 4 - 20 мА

0,5 (показания);

1,0 (регистрация)

Завод «Электроавтоматика»,

г. Йошкар-Ола

Манометр типа МЭД

1,0

ЗАО «Манометр»,

г. Москва

Автоматический взаимозаменяемый с дифференциально-трансформаторной измерительной схемой прибор КСД2 с входным сигналом 0 - 10 мГн

1,0 (показания и регистрация)

ЗАО «Манометр»,

г. Москва

Барометр-анероид метеорологический БАММ-1

Основная погрешность

± 200 Па

Завод «Гидрометприбор»,

г. Сафоново Смоленской обл.

При применении ИИС и тепловычислителя

Преобразователь избыточного давления «Сапфир 22М-ДИ»

0,5

ЗАО «Манометр»,

г. Москва

Агрегатные средства измерений ИИС (УСО, ЦП, ЭЛИ, УР)

0,3

(канал)

-

Теплоэнергоконтроллер ТЭКОН-10

0,2

ИВП «Крейт»,

г. Екатеринбург

Барометр-анероид метеорологический БАММ-1

Основная погрешность

± 200 Па

Завод «Гидрометприбор»,

г. Сафоново Смоленской обл.

Допускается применение СИ других типов, предел основной допускаемой погрешности которых не превышает погрешности СИ, указанных в таблице.

Список использованной литературы

1. ГОСТ Р 8.563-96. ГСИ. Методика выполнения измерений.

2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3. РД 34.11.303-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях для контроля технологических параметров, не подлежащих государственному метрологическому надзору. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

4. РД 34.11.332-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях в сферах распространения государственного метрологического контроля и надзора. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

5. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1996.

Изменение № 1 к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1999.

6. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

7. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

8. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей». - М.: ЭНАС, 1997.

Изменение к РД 34.03.201-97. - М.: ЗАО «Энергосервис», 2000.

9. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

10. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

11. СНиП 3.05.07-85. Системы автоматизации.

12. РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.

13. МИ 2247-93. ГСИ. Рекомендация. Метрология. Основные термины и определения.

14. МИ 2451-98. Рекомендация. ГСОЕИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

15. ГОСТ 8.437-81. Системы информационно-измерительные. Метрологическое обеспечение. Основные положения.

16. ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

17. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

СОДЕРЖАНИЕ

1 Назначение и область применения. 1

2 Сведения об измеряемом параметре. 2

3 Условия измерений. 2

4 Характеристики погрешности измерений. 2

5 Метод измерений и структура измерительной системы.. 3

6 Подготовка и выполнение измерений. 4

7 Обработка результатов измерений. 4

8 Оформление результатов измерений. 5

9 Требования к квалификации персонала. 5

10 Требования техники безопасности. 6

Приложение А Термины и определения. 6

Приложение Б Основные характеристики паровой системы теплоснабжения. 7

Приложение В Средства измерений давления пара. 7

Список использованной литературы.. 8
