Министерство сельского хозяйства
и прод
овольствия Российской Федерации

АО «АГРОПРОМНАУЧПРОЕКТ»

АО «Севкавпищепромпроект»

НОРМЫ
т
ехнологического проектирования предприятий
плодоо
вощной консервной промышленности

ВНТП 12-94к

Москва, 1994 г.

НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

предприятий плодоовощной консервной промышленности скорректированы АО «Севкавпищепромпроект».

Подготовлены к утверждению АО «Агропромнаучпроект».

С введением в действие норм технологического проектирования предприятий плодоовощной консервной промышленности ВНТП 12-9 утрачивают силу временные нормы технологического проектирования предприятий плодоовощной консервной промышленности ВНТП 12-91К.

Согласованы:

Госкомсанэпиднадзор России

от 16.06.9401-13/74211

Главным управлением

Государственной противопожарной

службы МВД России

от 23.03.94 20/2.2/519

Утверждены: Минсельхозпродом России 27.09.94 № 11-12/1094

Министерство сельского хозяйства и продовольствия Российской Федерации

Нормы технологического проектирования предприятий плодоовощной консервной промышленности

ВНТП 12-94к

Взамен «Временных норм технологического проектирования предприятий плодоовощной консервной промышленности» ВНТП 12-91к

В основу настоящих норм положены «Временные нормы технологического проектирования предприятий плодоовощной консервной промышленности» ВНТП 12-91К, пересмотренные в соответствии с планом научно-исследовательских и опытно-конструкторских работ на 1993 год, утвержденных Комитетом РФ по пищевой и перерабатывающей промышленности 27.05.93 г.

В нормы включены основные положения и нормативы по проектированию технологической части предприятий плодоовощной консервной промышленности, кроме производства консервов детского, диетического и лечебного питания, а также специальные требования к другим частям проектов, предусмотренные действующими нормами.

Настоящие нормы распространяются на проектно-сметную документацию для строительства новых, расширения, реконструкции и технического перевооружения действующих предприятий разных форм собственности в соответствии с законодательством РФ, зданий и сооружений плодоовощной консервной промышленности, а также используются при обосновании целесообразности проектирования и строительства предприятий.

Внесены
А
О «Агропромнаучпроект»

Утверждены
Минсельхозпродом России 27.09.94 № 11-12/1094

Срок введения в действие
с 1 октября 1994 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Нормы распространяются на предприятия плодоовощной консервной промышленности, проектируемые для применения в пределах Российской Федерации, включающие в себя производство плодоовощных консервов, быстрозамороженной продукции, сухофруктов (кроме производства консервов детского, диетического и лечебного питания, а также предприятий малой мощности, которые проектируются по специальным нормам).

1.2. При проектировании предприятий плодоовощной консервной промышленности обязательны действующие нормы и правила, а также санитарные правила и правила по технике безопасности, производственной санитарии, взрыво- и пожаробезопасности, в т.ч. и распространенные в установленном порядке нормы и правила других отраслей народного хозяйства.

1.3. Основные направления проектирования:

- разработка индивидуальных проектов с использованием передовых технологий, организации труда и управления, обеспечивающих высокую экономическую эффективность с сочетанием высокого архитектурного уровня и выразительности градостроительных решений с существующей застройкой, памятниками архитектуры и окружающей природой, удовлетворяющих экологическим, санитарно-гигиеническим и социальным требованиям;

- проведение проектных работ по желанию заказчика на конкурсной основе с целью определения оптимального предложения из числа представленных на конкурсорги) проектов.

1.4. При расширении, реконструкции и техническом перевооружении предприятий плодоовощной консервной промышленности и невозможности соблюдения настоящих норм допускаются частичные обоснованные отступления от них по согласованию с органами госнадзора с заинтересованными организациями, в порядке, установленном СНиП 1.02.01-85.

1.5. Управление предприятиями всех форм собственности осуществляется в соответствии с законодательством РФ и уставом предприятия.

Предприятие самостоятельно определяет структуру органов управления и затраты на их содержание.

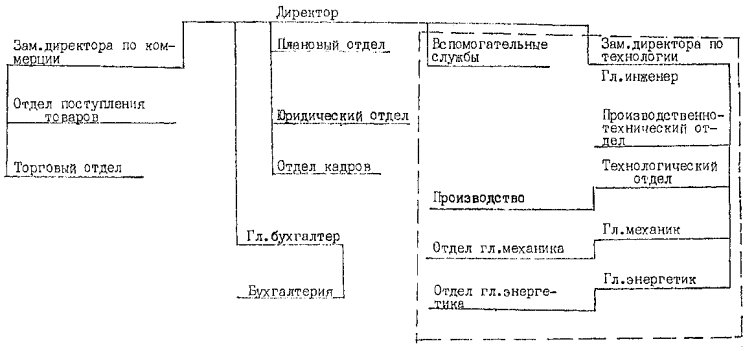

Рекомендуемые структуры управления предприятиями приведены в таблице 1.

1.6. Плодоовощные консервные заводы рекомендуется проектировать как специализированные предприятия:

- по видам перерабатываемого сырья;

- по ассортименту готовой продукции;

- по видам тары для расфасовки готовой продукции;

- по типоразмерам, тары для расфасовки готовой продукции.

2. КЛАССИФИКАЦИЯ ПРОИЗВОДСТВ

2.1. Плодоовощная консервная промышленность включает следующие производства:

- производство плодоовощных консервов;

- производство быстрозамороженной плодоовощной продукции;

- производство сушеных плодов и винограда.

2.2. Завод по производству плодоовощных консервов представляет собой производство фруктовых, овощных, томатных консервов и их сочетание.

2.3. Завод по производству быстрозамороженной плодоовощной продукции представляет собой производство быстрозамороженных плодов, ягод, овощей, зеленого горошка, корнеплодов и продуктов их переработки.

2.4. Заводы (цехи) по производству сушеной продукции представляют собой производство, товарную упаковку сухих плодов и винограда.

3. ПРОЕКТНАЯ МОЩНОСТЬ И РЕЖИМ РАБОТЫ ПРЕДПРИЯТИЯ

3.1. Проектная мощность предприятия плодоовощной консервной промышленности - это максимально возможная выработка продукции за календарный год.

Проектная мощность предприятия определяется по производству:

- консервов;

- быстрозамороженной продукции;

- сушеных плодов и винограда;

- прочей продукции (солений и квашений, пунктов, сухих выжимок, плодовых косточек и др.).

В общую проектную мощность предприятия включаются мощности по выпуску товарной продукции и полуфабрикатов.

Мощность по производству полуфабрикатов учитывает производство полуфабрикатов для собственных нужд этого предприятия и производство полуфабрикатов, отпускаемых на сторону в емкостях свыше 10 л или без использования потребительской тары.

В качестве полуфабрикатов могут производиться:

- концентрированные томатопродукты;

- концентрированные и натуральные плодово-ягодные соки;

- плодовые и овощные пюре, законсервированные различными способами;

- быстрозамороженные овощи, фрукты и продукты их переработки;

- варенье для производства цукатов;

- соленые и квашеные овощи.

Мощность предприятия по производству быстрозамороженной плодоовощной продукции определяется максимально возможным годовым выпуском продукции, соответствующим способом вместимости его холодильника, умножаемым на коэффициент оборота.

Коэффициент оборота холодильника принимается в зависимости от конкретных условий предприятия (ассортимента продукции, режима работы, условий реализации и др.).

Мощность предприятия по производству сушеных фруктов и винограда определяется максимально возможным годовым выпуском продукции в соответствии с графиком его работы.

Проектирование предприятий по хранению и обработке картофеля и плодоовощной продукции производится по ОНТП 6-88.

3.2. За единицу проектной мощности принимаются следующие учетные единицы:

- по выработке консервов - учетная банка и тонна готовой продукции;

- по выработке быстрозамороженных продуктов, сушеных фруктов и винограда, полуфабрикатов, соленых и квашеных овощей, цукатов, вторичных продуктов и др. - тонна готовой продукции. Наряду с этим, проектная мощность может быть принята в тоннах перерабатываемого сырья (в смену, сутки, год).

Сокращенные обозначения:

1 тысяча учетных банок - 1 туб.

1 миллион учетных банок - 1 муб.

1 тысяча тонн - 1 тыс. т.

3.3. Учетная единица (банка) в зависимости от ассортимента продукции рассчитывается двумя способами - исходя из массы продукции или объема банки.

3.3.1. По массе учитываются следующие виды продукции: плодовые и ягодные маринады, томатные (сок, пюре, паста, соусы, томаты протертые и напитки), плодовые и ягодные соки натуральные, с сахаром, мякотью, концентрированные, повидло, желе, пюре, приправы, соусы, пасты, плоды и ягоды протертые или дробленые с сахаром, варенье, джем, конфитюры, сиропы, плодовые и ягодные смеси, напитки, коктейли, подварки, экстракты.

Для продукции, которая учитывается по массе, за учетную единицу принята масса консервов 400 г.

Коэффициент пересчета физических банок в учетные рассчитывается по формуле:

, где:

- К - коэффициент пересчета;

- М - масса нетто продукции в физической банке, г;

- 400 - масса учетной банки.

Для концентрированных продуктов при определении коэффициентов пересчета учитывается отношение фактического содержания сухих веществ к базовому.

Базовое содержание сухих веществ для концентрированных продуктов приведено в таблице 2.

Расчет переводных коэффициентов для концентрированных продуктов производится по формуле:

; где:

- К - коэффициент пересчета;

- М - масса нетто продукции в физической банке, г;

- С - стандартная массовая доля сухих веществ в готовой продукции, указанная в прейскуранте цен, %;

- В - базовое содержание сухих веществ, в сырье или соке, %;

- 400 - масса учетной банки, г.

3.3.2. По объему учитываются консервы:

овощные (маринады, закусочные, соки, в т.ч. из бахчевых культур, обеденные, заправочные, натуральные) мясные, салобобовые, мясорастительные, грибные, компоты, полуфабрикаты для общественного питания.

На указанные виды продукции коэффициенты пересчета определяют делением номинального объема банки на объем принятой учетной единицы.

За учетную единицу принят объем банки 353 мл.

Коэффициенты пересчета, применяемые для консервной продукции, учитываемой по объему, приведены в таблице 3.

3.4. Предприятия консервной промышленности по производственной мощности делятся на 6 групп:

1 группа                                                   - свыше 100 муб. в год;

2       «                                                       - свыше 50 до 100 муб;

3       «                                                       - свыше 25 до 50 муб;

4       «                                                       - свыше 10 до 25 муб;

5 группа                                                   - свыше 1 до 10 муб,

6 группа (заводы малой мощности)     - до 1 муб.

3.5. Основой для расчета сменной мощности являются нормы технической производительности технологического оборудования, принимаемые по паспортам заводов-изготовителей, а также технически обоснованные затраты рабочего времени для проведения текущей и генеральной санитарной обработки, межцикловой чистки, оттайки, смазки, наладки, регулировки, приведенные в таблице 4.

3.6. Для расчета проектной мощности предприятий плодоовощной консервной промышленности принимается следующий режим работы:

3.6.1. В сезон поступления сырья для цехов с непрерывным процессом производстваыработка концентрированных томатопродуктов, концентрированных фруктовых и овощных соков, быстрозамороженных продуктов, сушеных фруктов и винограда) - 3-х сменный, 8 часовой в смену, 6 рабочих дней в неделю по скользящему графику, для цехов с периодическим процессом производства - 3-х сменный, 7 часов в смену, 6 рабочих дней в неделю.

В отдельных случаях, в зависимости от местных условий производства и по согласованию с заказчиком, допускается 1-2-х сменный режим работы.

3.6.2. В межсезонный период для всех производств 1-2-х сменный, 8 часов в смену, 5 рабочих дней в неделю.

3.7. Фонд времени и режим работы предприятия определяется из расчета круглогодичной работы предприятия. Число рабочих дней в месяц принимается: в сезон переработки свежего сырья - 25, вне сезона - 22.

Количество полнозагруженных смен для различных видов сырья следует принимать по таблице 5.

В период работы предприятия в режиме полнозагруженных смен обеспечиваются максимальные коэффициенты загрузки и сменности работы основного технологического оборудования.

3.8. Число рабочих дней в году принимается равным 265. Время работы основного производства определяется графиком работы завода.

3.9. Годовая проектная мощность определяется умножением сменной мощности на годовой фонд рабочего времени для каждого вида продукции.

3.10. Годовой фонд рабочего времени - число рабочих смен в году - определяется в соответствии с нормативом годового фонда рабочего времени (табл. 5), а по остальным видам плодов, овощей и ягод, не приведенным в таблице, по срокам поступления его на промпереработку.

4. ОСНОВНЫЕ НОРМАТИВЫ ДЛЯ РАЗРАБОТКИ ТЕХНОЛОГИЧЕСКОЙ ЧАСТИ ПРОЕКТА.

4.1. Производство консервов

4.1.1. На проектируемых предприятиях следует предусматривать производство продуктов, пользующихся повышенным спросом, в удобных видах и типоразмерах тары, продукции повышенной степени готовности, новых видов плодоовощных продуктов.

К их числу относятся:

- овощные закусочные консервы в фасовке до 1 л;

- овощные натуральные консервы в фасовке до 1 л (зеленый горошек, фасоль стручковая, сахарная кукуруза, томаты цельноконсервированные, огурцы, патиссоны консервированные, перец натуральный, пюре из шпината, щавля и их смесей);

- сок овощной в фасовке до 1 л;

- томат-паста в фасовке от 0,5 до 3 кг;

- сок томатный натуральный в фасовке от 0,5 до 3 л;

- компоты, варенье, джем, конфитюр, фруктовые пасты в фасовке до 1 л;

- соки и напитки в фасовке до 3 л (полимерная тара, бутылки, стеклобанки).

4.1.2. Расходы сырья, основных и вспомогательных материалов принимаются в соответствии с действующими технологическими инструкциями на производство плодоовощных консервов.

При разработке конкретных ТЭО, ТЭР и проектов расходы принимаются по нормам, действующим в данном регионе на территории которой намечается строительство предприятия.

4.1.3. В проектах следует предусматривать комплексное использование сырья, утилизацию попутных материалов и вторичных ресурсов.

Попутные материалы утилизируются при комплексной переработке сырья, путем организации производства сопутствующего ассортимента продукции, способствующего максимально возможному использованию плодоовощного сырья.

Сопутствующей продукцией могут быть:

- томат-паста или томат-пюре при производстве томатного сока и цельноконсервированных томатов;

- яблочное пюре и продукты на его основе, яблочный порошок при производстве яблочного сока;

- быстрозамороженное плодово-ягодное пюре в блоках при производстве быстрозамороженных плодов и ягод;

- пюре-полуфабрикат из нестандартного по форме сырья при переработке сладкого перца и т.д.

4.1.4. При проектировании предусматриваются прогрессивные технологические процессы, основанные на интенсификации производства и применении новой техники, а также новые принципы организации производства.

Одним из перспективных направлений интенсификации производства является асептический метод консервирования плодоовощных продуктов. Он применяется при консервировании соков, продуктов пюреобразной и гетерогенной консистенции в больших стационарных или транспортабельных резервуарах и в таре средних размеров, а также различных продуктов в потребительскую тару.

4.1.5. Виды и типы потребительской тары для плодоовощной консервной продукции принимаются в соответствии с действующими технологическими инструкциями, стандартами на выбранный вид тары, с минимальным числом типоразмеров.

Материалы, из которых изготовлена потребительская тара, должны быть допущены органами Госсанэпиднадзора.

Технические характеристики потребительской тары для плодоовощных консервов приведены в таблице 6.

Потребность предприятия в таре определяется расчетом с учетом норм боя, щербления для стеклянной тары, норм брака для других видов тары (табл. 7).

4.1.6. Для расфасовки быстрозамороженной плодоовощной продукции используются следующие виды тары для розничной торговли:

- пачки по ГОСТ 12303-80 из ламинированного картона вместимостью 0,5-1,0 кг;

- пакеты из лакированного целлофана по ГОСТ 7730-89 или из пленки полиэтиленовой пищевой по ГОСТ 10354-82 вместимостью до 1 кг;

- ящики из гофрированного картона № 5 по ГОСТ 13511-91Е, вместимостью до 15 кг, снабженные обечайками по ГОСТ 9142-84; термосвариваемые пакеты из пленочных полимерных материалов;

- пленка полиэтиленовая по ГОСТ 10354-82;

- пленка полиэтиленцелофановая (ПЦ-2) по ОСТ 6-06-И4-79 и др. материалы, разрешенные Минздравом РФ и органами Госсанэпиднадзора.

4.1.7. Готовая продукция упаковывается в ящики из гофрированного картона, в блоки и пакеты с применением термоусадочной пленки, в пакет-поддоны на винтовых, ленточных и прочих стяжках, в тару-оборудование. Допускается упаковка готовой продукции в дощатые ящики.

В проектах следует предусматривать механизацию процессов формирования транспортных упаковок в виде укрупненных грузовых единиц, внедрение пакетных и контейнерных перевозок.

Технические характеристики транспортной тары приведены в таблице 8.

4.1.8. Ящики из гофрированного картона поступают в виде сшитых заготовок, полиэтиленовые ящики - в готовом виде.

При соответствующем обосновании допускается упаковка в дощатые ящики и проектирование в составе консервного предприятия цеха по их изготовлению и ремонту.

При частичном обеспечении консервного предприятия возвратной стеклянной тарой ящики, в которых она поступает, после необходимого ремонта следует использовать для упаковки готовой продукции.

4.1.9. Прогрессивным принципом организации консервного производства является создание предприятий вторичного консервирования, основанных на переработке доставляемых из зон выращивания плодоовощного сырья полуфабрикатов и производству из них плодоовощной консервной продукции в местах потребления.

На указанных предприятиях могут перерабатываться полуфабрикаты:

- асептически консервированные жидкие, пюре- и пастообразные плодоовощные полуфабрикаты соков и пюре натуральных и концентрированных, а также паст;

- быстрозамороженные целые косточковые плоды и ягоды, плодово-ягодное пюре в блоках, овощи (зеленый горошек, стручковая фасоль, цветная капуста, корнеплоды) и др.;

- плодово-ягодные полуфабрикаты, консервированные химическими средствами.

4.1.10. На заводах вторичного консервирования рекомендуется следующая номенклатура продукции:

- компоты из косточкового сырья, ассорти;

- джемы, варенье плодово-ягодные;

- ягоды протертые с сахаром;

- соки натуральные, купажированные, с мякотью;

- напитки;

- томатные консервы (паста, соусы);

- быстрозамороженная продукция и смеси.

4.1.11. Режим работы завода вторичного консервирования может быть круглогодичный, число смен в сутки - 2, продолжительность смены - 8 часов, число рабочих дней в неделю - 5, в год - 265.

4.1.12. В качестве транспортной тары для асептически консервированных полуфабрикатов могут использоваться специальные изотермические железнодорожные цистерны вместимостью 60 куб.м, контейнер-цистерны вместимостью 16-18 куб.м., полимерные мешки вместимостью 20-50 кг в твердой транспортной таре и др.

4.1.13. Особенности проектирования предприятий (цехов) плодоовощной консервной промышленности малой мощности до 1 муб. отражены в соответствующих нормах технологического проектирования.

4.2. Производство быстрозамороженной плодоовощной продукции.

4.2.1. Производство быстрозамороженной плодоовощной продукции проектируется в соответствии с действующей нормативно-технической документацией и настоящими нормами.

4.2.2. Для производства быстрозамороженной продукции в составе предприятия предусматривается производственный холодильник.

В составе холодильника:

- цех по замораживанию и упаковке плодов, ягод и овощей (в т.ч. товарная продукция и полуфабрикаты для собственных нужд);

- низкотемпературные камеры для хранения замороженных плодов, ягод, овощей и полуфабрикатов;

- охлаждаемые камеры для хранения, плодов, ягод и овощей, предназначенных для переработки.

4.2.3. Ассортимент быстрозамороженной плодоовощной продукции проектируемого предприятия определяется исходя из номенклатуры и количества направляемого на переработку сырья.

Укрупненный групповой ассортимент продукции:

- плоды и ягоды быстрозамороженные;

- пюре, пульпа и соки быстрозамороженные;

- овощи и овощные ассорти быстрозамороженные;

- овощные полуфабрикаты быстрозамороженные;

- обеденные блюда быстрозамороженные.

В объемах производства необходимо предусматривать доли продукции, предназначенной для розничной продажи в мелкой расфасовке и для общественного питания в крупной расфасовке.

4.2.4. Производительность производства быстрозамороженной плодоовощной продукции определяется:

- в час (т/ч) - по производительности скороморозильного аппарата или группы аппаратов, в зависимости от вида перерабатываемого сырья;

- в смену (т/смену) - умножением часовой производительности (т/ч) на число часов работы в смену и на расчетный коэффициент, учитывающий остановки скороморозильного аппарата на оттайку;

- в год (т/год) - умножением сменной производительности на годовой фонд рабочего времени.

Режим работы холодильника - непрерывный, 3-х сменный, 8 часов в смену.

4.3. Производство сушеных фруктов и винограда.

4.3.1. Производство сушеных фруктов и винограда проектируется в соответствии с действующей нормативно-технической документацией и настоящими нормами.

4.3.2. Производство сушеных фруктов и винограда проектируется как самостоятельное специализированное предприятие, так и в составе плодоовощного консервного предприятия.

4.3.3. Технология производства сухофруктов представляет собой совокупность трех основных процессов:

- подготовки сырья к сушке;

- сушки;

- товарной обработки продукта.

4.3.4. Подготовка сырья к сушке включает в себя следующие процессы в зависимости от вида плодов:

инспекция, мойка, сортировка, резка, сульфитация, удаление сердцевины и косточки.

Подготовка сырья должна проводиться на поточных механизированных технологических линиях.

4.3.5. В зависимости от географического расположения сушильного предприятия, технической оснащенности и вида сырья сушку фруктов проводят машинным, воздушно-солнечным и комбинированным способом.

4.3.6. Технологический процесс товарной обработки сушеных фруктов и винограда может вестись по двум схемам:

- с законченным циклом производства, при котором процесс хранения сухофруктов для выравнивания влаги является необязательным (яблоки, груши, айва, вишня машинной сушки);

- с прерывным циклом производства, предусматривающим передержку готовой продукции для выравнивания влаги с последующей товарной либо заводской доработкой (сливы, груши целые, абрикосы, алыча, виноград машинной сушки, а также вся продукция воздушно-солнечной сушки).

4.3.7. В зонах с высокой концентрацией производства фруктового сырья и винограда проектируются высокопроизводительные специализированные комплексы по производству сушеных фруктов и винограда.

4.3.8 В местах выращивания сырья могут проектироваться предприятия и цехи по производству сушеных фруктов и винограда малой и средней мощности.

4.3.9. Производство сушеных фруктов и винограда является сезонным. Период работы соответствует периоду поступления и переработки свежего сырья.

Режим работы - непрерывный, 3-х сменный, 8 часов в смену, 6 рабочих дней в неделю, по скользящему графику.

Товарная обработка сухофруктов ведется круглогодично. Режим работы - прерывный, 1-2-х сменный, 8 часов в смену, 5 рабочих дней в неделю.

4.3.10. Норма расхода сырья на 1 т сушеных фруктов и винограда рассчитывается по формуле:

 кг, где:

- А - расход сырья на 1 т сушеных плодов;

- С1 - содержание сухих веществ в исходном сырье, %;

- С2 - содержание сухих веществ в сушеном продукте, %;

- X - отходы и потери плодов при сортировке, мойке, резке, сушке и т.д., %;

Усредненные нормы расхода сырья на 1 т сухофруктов вне зависимости от сортовых особенностей плодов и содержания сухих веществ в исходном сырье приведены в таблице 9.

5. ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ И ОРГТЕХОСНАСТКА

5.1. В проектах следует широко использовать высокоэффективные процессы производства, малоотходную и ресурсосберегающую технологию, гибкие технологические схемы производства, прогрессивное оборудование, отвечающее новейшим достижениям науки и техники и передового опыта предприятий. Следует максимально применять технологические блоки и оборудование повышенной комплектности с максимальным использованием его мощности.

Переработка сырья должна производиться на сборных поточных технологических линиях или комплексах оборудования с соблюдением минимального времени пребывания сырья.

Технологический процесс должен осуществляться непрерывно, при работе в периодическом режиме пребывание продукта в линии между двумя последующими операциями не должно превышать 30 минут.

Мойка сырья должна производиться в моечных машинах с использованием холодной проточной воды.

Выбор и расчет потребности в технологическом оборудовании и средствах механизации производится, исходя из вида и количества поступающего сырья, тары и других материалов, в соответствии с объемом производства и намечаемым к выпуску ассортиментом продукции, с учетом технической производительности технологических линий, оборудования по переработке плодоовощного сырья, согласно табл. 10, паспортами оборудования, графиком и режимом работы предприятия.

При комплектовании технологических линий и участков следует учитывать прогрессивность отдельных видов оборудования с точки зрения энергозатрат.

5.2. Номенклатура импортного оборудования, подлежащего применению в проекте, обуславливается заданием на проектирование.

Производительность импортного оборудования принимается в соответствии с контрактом на закупку этого оборудования.

5.3. Компоновка технологического оборудования должна обеспечить поточность и непрерывность процесса переработки сырья, надежность эксплуатации, стабильность технологического процесса. Пересечение потоков сырья, готовой продукции и стеклотары не допускается. Зоны обслуживания оборудования следует принимать минимально необходимых размеров, соблюдая противопожарные требования, требования безопасности и организации труда.

Расстояние между оборудованием и стеной, при наличии рабочих мест между ними, должно быть не менее 1,4 м, а при отсутствии их - не менее 1 м. Расстояние между отдельными машинамиппаратами) должно быть не менее 0,8 м, а ширина прохода между ними не менее 1,5 м.

Длина рабочего места должна быть не менее 0,8 м на человека; при использовании противней и тазов - не менее 1,4 м; для обвальщиков - не менее 1,3 м.

5.4. Для определения потребности в автоклавах вертикальных для укрупненных расчетов вместимость одной сетки принимается согласно таблицы 11, ориентировочная производительность двухкорзиночных вертикальных автоклавов - таблицы 39.

5.5. Вертикальные автоклавы периодического действия устанавливаются на площадке, либо в приямке с соблюдением следующих требований:

при стерилизации консервов в жестяной и стеклянной таре в автоклавах с противодавлением, с применением программных регуляторов температуры и давления, расстояние между осями аппаратов принимается равным:

- в ряду между аппаратами - 2,5 м;

- между рядами автоклавов - 3,5 м.

Высота установки автоклавов над уровнем пола должна быть не менее 0,8 м (до фланца крышки).

При установке автоклавов на площадке должен быть обеспечен свободный доступ для обслуживания арматуры и приборов КИП.

Минимальное расстояние от пола до крюка тельфера, находящегося в верхнем положении, должно быть не менее 3 м, радиус закругления монорельса для тельфера - не менее 1,5 м.

5.6. Горизонтальные автоклавы устанавливаются на фундамент чистого пола с расстоянием между аппаратами не менее 3 м.

Стерилизаторы и пастеризаторы непрерывного действия устанавливать в соответствии с требованиями технической документации и соблюдением правил техники безопасности.

5.7. Для расчетов нестандартизированного оборудования, а также других расчетов, производимых в технологической и других частях проекта, используются физические свойства сырья, приведенные в таблице 12.

Разработка нестандартизированного оборудования осуществляется с соблюдением следующих требований:

- все поверхности технологического оборудования и инвентаря, соприкасающиеся с сырьем, прошедшим мойку и очистку, должны быть изготовлены из нержавеющей стали или других некорродирующих материалов, разрешенных Минздравом России и допущенных органами Госсанэпиднадзора;

- для промежуточного хранения очищенных лука, картофеля и резаной свеклы в случаях вынужденных разрывов во времени между технологическими операциями устанавливаются емкости, количество и вместимость которых определяется расчетом, исходя из допустимого хранения этой продукции не более 30 мин.;

- на всех стадиях технологического процесса после мойки не допускается применение деревянных емкостей для хранения сырья, материалов, полуфабрикатов.

Это требование не распространяется на оборудование и инвентарь для производства соленых и квашеных овощей:

- деревянные столешницы производственных столов, на которых производится работа с сырьем, полуфабрикатами и готовой продукцией, а также деревянные площадки весов должны быть обиты листовой нержавеющей сталью или дюралюминием.

5.8. Применение в проектах конвейеров регламентировано соблюдением следующих требований:

- скорость движения лент инспекционных конвейеров не должна превышать 0,2 м/сек, укладочных - 0,16 м/сек;

- роликовые конвейеры для передвижения ящиков должны иметь уклон - 2...5° - радиус закругления - не менее 2 м, ограждения с двух сторон высотой не менее 150 мм;

- длина рабочего места при применении подсобных противней и тазов должна быть равной не менее 1,4 м, без применения подсобных противней и тазов - 0,8, для обвалки и жиловки мяса - 1,3 м;

- расстояние между отдельными приставными столами должно быть равным 0,8 м;

- расстояние между параллельно расположенными конвейерами должно быть при проезде тележек и электротранспорта не менее 2,5 м, без проезда тележек и электротранспорта - 1,8 м;

- расстояние между конвейером и стеной при наличии рабочих мест между ними должно быть не менее 1,4 м, при отсутствии их не менее 1 м;

- высота конвейера и столов при ручной обработке сырья принимается равной 0,8 м;

- наклон ленточных конвейеров не должен превышать 30°.

Привод наклонных транспортеров должен быть снабжен автоматически действующим тормозом против обратного движения ленты. Нижняя и боковые части наклонных ленточных транспортеров должны иметь ограждения. Высота боковых ограждений - 200 мм.

5.9. При разработке технологических трубопроводов необходимо руководствоваться указаниями «Инструкций по проектированию технологических трубопроводов из стальных (СН 527-80), стеклянных (СН 437-81) и пластмассовых (СН 550-82 и пособие к ним) труб» и принимать оптимальные в технико-экономическом отношении типы труб и способы их прокладки.

Группы и категории трубопроводов в зависимости от физико-химических свойств и рабочих параметров транспортируемых сред принимаются в соответствии с классификацией СН 527-80.

Большинство транспортируемых средств консервного производства относятся к группе «В»егорючие и трудногорючие) и V категории (Р ≤ 1,6 МПа, t ≤ 120 °С).

По стеклянным трубопроводам можно транспортировать соки, томатопродукты, растворы сахара и соли (сиропы и рассолы), маринады и т.п. с избыточным давлением до 0,2÷0,45 МПа и температурным перепадом (разность между температурами транспортируемой и окружающей среды) до 65÷95 °С, (СН 437-81).

Допускается только верхняя разводка стеклопроводов.

Применение пластмассовых труб в консервном производстве допускается в основном для транспортирования вспомогательных материалов. Для транспортирования пищевых продуктов консервных производств следует применять трубопроводы по ГОСТам 9940-81, ГОСТ 9941-81 и ГОСТ 11068-81 из нержавеющих сталей марок 1110Т, 08Х18Н10Т, 08Х18Н10 и 118Н9 и из других материалов, разрешенных Минздравом России и допущенных органами Госсанэпиднадзора.

При раскладке пучка трубопроводов отдается предпочтение вертикальной схеме, обеспечивающей удобство выполнения монтажа и изоляции и ремонта трубопроводов.

Прокладка трубопроводов выполняется с уклоном, обеспечивающим возможно полное опорожнение их в цеховую аппаратуру или емкости.

Уклоны следует принимать, как правило, не менее:

- для воды, газов и паров - 0,003;

- для кислот, щелочей и горючих жидкостей - 0,005;

- для жидких пищевых продуктов (соков, сиропов, рассолов, маринадов) - 0,01;

- для высоковязких и застывающих сред (томатопродуктов, фруктовых пюре и паст) - 0,02.

В проектах предусматривать возможность безразборной мойки трубопроводов.

Все продуктопроводы в нижних точках каждого отключаемого участка должны иметь спускные или запорные приспособления для освобождения их от остатков продукта и моющих растворов.

При проектировании технологического оборудования и трубопроводов, характеризующихся выделением тепла и влаги, необходимо предусматривать герметизацию и теплоизоляцию источников тепла с тем, чтобы температура нагретых поверхностей не превышала 45 °С.

5.10. Не рекомендуется транзитная прокладка тепло- и водопроводов через склады готовой продукции, картонного раскроя, материальные склады.

5.11. Наружные продуктопроводы прокладываются на стойках и эстакадах, а внутри помещений - на кронштейнах, подвесках и т.п. Свободная высота продуктопроводов при пересечении с железнодорожными путями должна быть не менее 5,5 м от головки рельса, при пересечении с автодорогами - не менее 5 м, а в помещениях - не менее 2 м, но без пересечения оконных и дверных проемов. Протяженность продуктопроводов должна быть по возможности минимальной.

5.12. В проектах следует предусматривать централизованное приготовление и распределение по потребителям моющих и дезинфицирующих растворов.

6. МЕХАНИЗАЦИЯ ТРУДОЕМКИХ ОПЕРАЦИЙ В ТЕХНОЛОГИЧЕСКИХ ЛИНИЯХ И НА ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ ТРАНСПОРТНО-СКЛАДСКИХ (ПРТС) РАБОТАХ

6.1. При проектировании плодоовощных консервных производств должна быть решена комплексная механизация трудоемких операций в технологических линиях, участках, отделениях, цехах и ПРТС работ по всем выполняемым технологическим процессам с сырьем, полуфабрикатами, всеми видами, тары, вспомогательными материалами, готовой продукцией, сбору, утилизации и удалению отходов производства, а также на других транспортно-грузовых потоках.

6.2. Проектные решения по механизации должны обеспечить минимально обоснованную долю ручного труда в комплексе проектируемых процессов основных и вспомогательных производств.

6.3. Применяемые средства механизации, организация транспортно-грузовых и складских операций должны полностью соответствовать действующему законодательству и другим нормативным актам по охране окружающей среды, очистке выбросов и сбросов.

6.4. Объемно-планировочные проектные решения должны обеспечить механизированное выполнение по комплексу операций на циклах внутренних и внешних грузопотоков при минимальном количестве средств механизации.

6.5. Перемещение и складирование сырья, тары, вспомогательных материалов, готовой продукции в цехах, складах и других зонах должно, как правило, выполняться в виде укрупненных грузовых единиц - контейнеры, пакеты, кузова, поддоны и др.

Основными технологическими процессами укрупнения грузовых единиц являются:

а) контейнеризация;

б) укладка мелкоштучных грузов в транспортную тару;

в) упаковка блоков мелкоштучных грузов в оберточный материал;

г) укладка мелкоштучных грузов в тару-оборудование;

д) пакетирование грузов на поддонах или без них без скрепления пакетов, с обвязкой лентами, на клеевых соединениях, со скреплением пакетов термоусадочными или растягивающимися пленками, с применением других в т.ч. смешанных способов скрепления пакетов.

Укрупнение грузовых единиц должно выполняться с помощью формирующего оборудования или средств малой механизации.

6.6. Средства механизации - их конструктивное исполнение и проектное применение - должны соответствовать санитарным нормам, и другим требованиям по охране труда и технике безопасности, в т.ч. пожарной и взрывобезопасности.

6.7. Прием стеклотары и жестебанок, складирование и подача на производство должны выполняться механизировано. Рабочие места должны быть организованы по комплексу грузовых операций.

Необходимо предусматривать получение стекло- и жестебанок в пакетах или других укрупненных грузоединицах, перемещение пакетов, как правило, напольным электротранспортом, крановым оборудованием, электрогрузовозами по подвесным путям, подвесными и другими конвейерами при использовании механизированных узлов на загрузке и разгрузке конвейерных систем.

Расформирование пакетов стекло- и жестебанок, ящиков с сырьем, формирование пакетов готовой продукции должно выполняться, как правило, механизировано, с применением специального оборудования либо средств малой механизации, с учетом объемов производства и интенсивности грузопотоков.

6.8. В системах непрерывного транспорта штучных, сыпучих и мелкокусковых грузов используются ленточные, цепные, пластинчатые, роликовые, винтовые, скребковые, ковшевые, грузонесущие и другие конвейеры, подъемники и спуски. Кроме того, для перемещения сыпучих и мелкокусковых грузов используется пневматический (в т.ч. аэрозольный) транспорт, а для перемещения плодоовощного сырья может применяться безнапорный и напорный гидротранспорт.

Некоторые исходные данные для проектирования безнапорного гидротранспорта.

Транспортируемый продукт

Уклон гидрожелоба на участках

Коэффициент кратности расхода воды, кг/кг продукта (без учета оборота)

Скорость движения гидросмеси в желобе, м/с

прямых

закруглен.*

Томаты, яблоки

0,008-0,012

0,012-0,015

4

0,7-0,8

Корнеплоды

не менее 0,012

0,015-0,018

5

0,65-1,00

Зеленый горошек

0,010-0,015

0,015-0,020

4

не менее 0,60

* радиус закругления гидрожелоба - не менее 3 м.

Вода из гидрожелоба не должна попадать в моечную машину.

Необходимо предусматривать удаление загрязненной воды и тяжелых примесей (камни и т.п.). Оборудование для напорных гидротранспортных систем - насосы, трубопроводы и пр. - подбирается по расчету с учетом реальных условий эксплуатации.

Напорные системы могут применяться для транспортирования зеленого горошка, клубнеплодов, яблок, плодоовощных отходов консервного производства.

6.9. В сборных технологических линиях с применением оборудования индивидуального изготовления должна быть обеспечена комплексная механизация трудоемких работ с минимальным числом ручных операций.

6.10. Доля ручного труда в основном и вспомогательном производствах для предприятий плодоовощной консервной промышленности должна быть не выше следующих значений.

№№ пп

Вид потребительской тары

Доля ручного труда

Примечание

в технологических процессах

на ПРТС работах

1.

Стеклянная

25-30 %

30-35 %



2.

Металлическая

20 %

25 %



3.

Полимерная комбинированная

12-15 %

15-18 %

Единичная тара расфасовки

4.

Укрупненная и групповая расфасовка

20-25 %

25-30 %

Нижние значения для групповой расфасовки

6.11. Средства механизации должны быть, как правило, увязаны между собой и технологическим оборудованием системами автоматизации.

6.12. Системы грузовой переработки на объектах и участках складского хозяйства должны разрабатываться на основании технико-экономических расчетов по конкретным объемам и ассортименту хранения и предусматривать напольное, стеллажное, высотное и другие методы складирования продукции - с учетом реальных условий комплектации и последующей эксплуатации.

6.13. Объемно-планировочные решения в части использования средств механизации должны быть достаточно гибкими при реальных изменениях ассортимента, потребительской тары.

6.14. Проектные решения по механизации трудоемких работ, связанных со спецификой эксплуатации, необходимо, как правило, согласовывать с заказчиком.

7. ТЕХНИКА БЕЗОПАСНОСТИ. ПРОМЫШЛЕННАЯ САНИТАРИЯ

При проектировании основных и вспомогательных производств необходимо учитывать требования «Правил техники безопасности и производственной санитарии в консервной промышленности», государственных стандартов систем безопасности труда:

ОСТ 18-344-79 ССБТ «Оборудование консервной промышленности. Общие требования безопасности»,

ГОСТ 12.2.009-80 ССБТ «Станки металлообрабатывающие. Общие требования безопасности»,

ГОСТ 12.3.009-76 ССБТ «Работы погрузо-разгрузочные. Общие требования безопасности»,

ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны»,

ГОСТ 12.1.004-91 ССБТ «Пожарная безопасность. Общие требования»,

ГОСТ 12.1.003-83 ССБТ «Шум. Общие требования безопасности»,

ГОСТ 12.1.012-90 ССБТ «Вибрация. Общие требования безопасности» и санитарных норм:

«Санитарные нормы допустимых уровней шума на рабочих местах» № 3223-85,

«Санитарные нормы вибрации рабочих мест» № 3044-84,

«Санитарные нормы и правила при работе с машинами и оборудованием, создающим локальную вибрацию, передающуюся на руки работающих» М., 1984 г.

8. ПОТРЕБНОСТЬ В ВОДЕ, ТЕПЛОВОЙ И ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ НА ТЕХНОЛОГИЧЕСКИЕ НУЖДЫ

Для ориентировочных расчетов потребность в воде на выработку 1 туб плодоовощных консервов, 1 т быстрозамороженной продукции, сушеных фруктов и винограда определяется согласно табл. 13, тепловой и электроэнергии - согласно табл. 14.

При рабочем проектировании потребности в инженерном обеспечении определяются по паспортам оборудования в соответствии с графиком работы предприятия.

9. ШТАТЫ ПРОИЗВОДСТВЕННЫХ РАБОЧИХ, ИТР И СЛУЖАЩИХ

9.1. Штат промышленно-производственного персонала определяется в соответствии с производственной программой предприятия, графиком его работы, нормативными материалами.

9.2. Определение профессионально-квалификационного состава рабочих основного производства по профессиям и разрядам производить в соответствии с «Единым тарифно-квалификационным справочником работ и профессий рабочих» и извлечением из ЕТКС работ и профессий рабочих, занятых в консервной отрасли.

9.3. При определении численности, профессионального и квалификационного состава рабочих необходимо исходить из принципов рационального разделения и кооперации труда, а также возможности совмещения трудовых функций, специальностей и профессий, многоагрегатного обслуживания.

Совмещение трудовых функций может быть разнообразным и иметь определенную однородность или общность обслуживаемого оборудования, рабочего места, т.е. взаимосвязь в процессе работы. Запрещается совмещение работ на участках производства готовой продукции и уборке помещения, по уборке производственных и вспомогательныханитарно-бытовых) помещений и т.д.

9.4. Расчет численности основных рабочих следует вести с учетом расстановки рабочих по рабочим местам.

9.5. На стадии ТЭО, ТЭР для укрупненного расчета численности основных рабочих, занятых выпуском определенного вида консервов, можно использовать усредненные удельные нормы технологической трудоемкости на единицу продукции в соответствии с табл. 15.

9.6. Расчет численности вспомогательных рабочих производится в соответствии с запроектированной системой обслуживания основного производства по функциям цеховых вспомогательных служб.

9.7. Численность инженерно-технических работников и служащих принимаются в зависимости от мощности, структуры управления и форм собственности предприятий.

Ориентировочные штаты ИТР и служащих основного производства приведены в таблице 16.

9.8. Численность цехового персонала: начальник цеха, сменный инженер, мастер, механик, нормировщик - устанавливается в зависимости от наличия и расположения цехов, количества рабочих смен, производственных участков и линий.

10. СКЛАДЫ

10.1. Склады сырья, полуфабрикатов и вспомогательных материалов.

10.1.1. Складами сырья предприятия плодоовощной консервной промышленности являются: сырьевые площадки для приема и кратковременного хранения сырья перед подачей на переработку, охлаждаемые фрукто-овощехранилища для длительного хранения сырья с целью удлинения периода его переработки и холодильники для хранения замороженных полуфабрикатов.

10.1.2. Площадь сырьевой площадки рассчитывается, исходя из предельных сроков кратковременного хранения и укрупненных норм складирования сырьяабл. 17 и 18). При этом необходимо учитывать площади для проезда электропогрузчиков и размещение устройства для приема сырья - контейнероопрокидывателей, опорожнителей, бункерных устройств и других средств механизации.

10.1.3. Вместимость охлаждаемых фрукто- и овощехранилищ определяется в соответствии с потребностью завода в сырье в межсезонный период; режимы хранения принимаются согласно ОНТП-6-88/Гипронисельпром.

10.1.4. Резервуарыенки) для длительного хранения в асептических условиях плодово-ягодного пюре, томатного, виноградного и фруктовых соков, концентрированных продуктов предусматриваются с целью заготовки полуфабрикатов, расфасовки этих продуктов в транспортную или потребительскую тару в межсезонный период, или использования их для выработки другой консервной продукции.

Запас продуктов в резервуарах определяется, исходя из потребности предприятий в полуфабрикатах.

10.1.5. Запасы сахара-песка, растительного масла, пищевой соли, пряностей, уксусной кислоты, сорбиновой кислоты и других консервов рассчитываются на хранение 100 % потребности предприятия в III квартале.

10.1.6. Запасы муки, крупы, крахмала и тому подобных видов сырья рассчитываются на месячную потребность предприятия.

10.1.7. Складирование сахара-песка, пищевой соли, муки, крупы предусматривать механизированным способом в штабели, состоящие из пакетов, мешков на поддонах. Нормы складирования приведены в таблице 18.

10.2. Склады тары и тароупаковочных материалов

10.2.1. Склады транспортной тары для перевозки сырья (ящики, контейнеры, цистерны, специальные кузова и др.) проектируются на открытых площадках или в закрытых помещениях на территории завода и рассчитываются на 100 %-ную суточную потребность предприятия в период наиболее интенсивного поступления сырья.

10.2.2. Склад металлической тары, при наличии на заводе жестяно-баночного цеха, рассчитывается на десятисуточную потребность предприятия в период максимальной выгрузки завода и размещается, как правило, на площади склада готовой продукции, предназначенной для хранения консервов в металлической таре.

При иных условиях вместимость склада оговаривается в задании на проектирование.

10.2.3. Склад стеклянной тары рассчитывается на хранение 100 % количества тары, потребной для консервного завода на третий квартал. В отдельных случаях площадь склада стеклотары оговаривается заданием на проектирование.

Хранение стеклянной тары предусматривается, как правило, в неотапливаемых складах, защищенных от атмосферных осадков. Для предприятий (с расчетной температурой -30 °С и ниже) при круглогодичной работе проектируются отапливаемые склады стеклотары.

На складе стеклянной тары необходимо предусматривать помещение лаборанта для определения термостойкости и линейных размеров.

Заданием на проектирование может быть оговорен вариант совмещенного склада стеклотары, жестебанок и готовой продукции, из расчета использования 50 % площади склада для хранения тары на принципе полной взаимозаменяемости.

10.2.4. Склад ящиков из гофрированного картона, поступающих и хранящихся в виде сшитых заготовок, рассчитывается на 80 % потребности на 2 смежных месяца работы производства с максимальным выпуском продукции, упакованной в этот вид тары.

10.2.5. Склад ящичных комплектов и других тарных материалов, предназначенных для ремонта оборотной тары (контейнеров для сырья, ящиков для некоторых видов фруктово-ягодного сырья, ящиков для оборотной стеклянной тары, дощатых ящиков для готовой продукции) рассчитывается на возможность замены 20 % деталей контейнеров и ящиков для сырья и 10 % деталей ящиков для стеклянной тары и готовой продукции.

10.3. Склады готовой продукции.

10.3.1. Склад готовой продукции рассчитывается на хранение 50 % продукции, вырабатываемой предприятием за 2 смежных месяца с максимальной выработкой продукции.

Вместимость складов для хранения Госрезерва и других специальных заказов, а также складов для заводов расположенных вдалеке от железнодорожных веток и магистральных шоссейных дорог, оговаривается в задании на проектирование.

В отдельных случаях площадь склада готовой продукции уточняется в задании на проектировании.

При составлении задания на проектирование в зависимости от расположения железнодорожных путей, автодорог, водных магистралей оговаривается состав складов, промежуточных прирельсовых складов, причалов, разгрузочных площадок, их вместимость и площадь.

10.3.2. Склады готовой продукции проектируются исходя из хранения готовой продукции в штабелях.

Площадь складов определяется исходя из расчетного количества неупакованной и упакованной в тару продукции в зависимости от ее ассортимента и графика работы завода.

Нормы укладки пакетов готовой продукции в штабели приведены в табл. 18, 19.

Ориентировочные нормы загрузки консервной продукции в железнодорожные вагоны приведены в таблице 38.

10.3.3. В складе готовой продукции предусматривается помещение для подготовки к уничтожению продукции, признанной непригодной, с подводом холодной, горячей воды и устройством канализации.

Размеры помещения определяются архитектурно-строительной планировкой, возможностью маневрирования электропогрузчика и площадью для размещения 2-3 пакетов готовой продукции.

10.3.4. В складе готовой продукции предусматривать термостатную камеру площадью не менее 15 м2, с температурой в помещении 37 °С.

10.3.5. При использовании в качестве потребительской тары полимерных, картонных, многослойных и прочих расфасовочных упаковок (например ТБА, ПХВ и др.), склады готовой продукции следует проектировать, как правило, стеллажного типа.

Грузовые операции выполняются при этом стеллажными кранами, кранами-штабелерами, напольным электротранспортом с боковым либо фронтальным грузоподъемником.

10.3.6. Прогрессивным направлением в отрасли является метод организации работ по принципу «Предприятие-магазин», когда упаковка, складирование, транспортировка и продажа готовой продукции осуществляется в таре-оборудовании. При этом достигается полная комплексная механизация трудоемких работ с помощью электропогрузчиков и спецавтомобилей.

Нормы складирования тары-оборудования и размещения продукции в таре-оборудовании приведены в таблице 20.

10.4. Хозяйственно-материальные склады.

Для хранения хозяйственных и технических материалов, санитарной и спецодежды, а также запасных частей необходимо предусматривать хозяйственно-материальные склады и кладовые. Их общая площадь для заводов различной мощности ориентировочно должна составлять:

до 10 муб в год              - до 100 м2

10-25 муб в год              - 100...200 м2

25-60 муб/год                 - 200...400 м2

60-100 муб/год               - 400...600 м2

Отдельно предусматриваются склады дезинфицирующих препаратов - для хранения запаса на 100 дней работы - по инструкциям санитарной обработки технологического оборудования и инвентаря. Складские площади для дезинфицирующих препаратов принимаются также по мощности производства:

до 10 муб в год              - 12...16 м2

10-25 муб в год              - 16...20 м2

25-60 муб/год                 - 20...40 м2

60-100 муб/год               - 40...60 м2

Нормы расхода моющих и дезинфицирующих веществ для производства консервов приведены в таблице 41.

Указанные склады могут быть сблокированы, либо размещены раздельно с учетом грузопотоков.

Приведенные площади подлежат оптимизации с учетом реальных условий проектирования и последующей эксплуатации (тип производства, ассортимент продукции, условия поставки и хранения материалов и пр.).

10.5. Складские здания и помещения следует проектировать в соответствии с требованиями СНиП 2.11.01-85.

11. ПОДСОБНО-ВСПОМОГАТЕЛЬНЫЕ ПРОИЗВОДСТВА И ПОМЕЩЕНИЯ

11.1. Ремонтные мастерские

11.1.1. Назначение ремонтных мастерских:

- обеспечение осмотра;

- текущего ремонта;

- среднего ремонта;

- капитального ремонта;

- ежемесячное техническое обслуживание технологического оборудования, средств механизации, транспорта и других устройств.

Указанные виды работ проводятся по графику, увязанному с графиком работы консервного производства и проводятся силами ремонтников, дежурных слесарей и электриков.

Капитальный ремонт оборудования высокой категории сложности работ целесообразно выполнять на специализированных ремонтных заводах.

11.1.2. Ориентировочный состав производственных помещений и набор оборудования ремонтных мастерских приведены в табл. 21.

Работа мастерских предусматривается в одну смену. Для крупных предприятий, имеющих в составе цеха - жестебаночные, лакирования и литографирования жести, производства полимерной тары (пакетов, бутылок, бочек и т.д.) другие специфические производства, - набор оборудования должен быть дополнен кругло-шлифовальным и вертикально-фрезерным станками, а также другими видами необходимого оборудования.

11.1.3. Кроме ремонтной мастерской предприятия, в основных производственных цехах следует предусматривать слесарные отделения, оснащенные верстаком, тисками, настольно-сверлильным станком, стеллажом, необходимым инструментом.

Сборочно-разборочные, монтажные, трубопроводные, электротехнические, инструментальные и ремонтно-строительные работы определяются с учетом конкретной специфики производства.

11.1.4. Параметры ремонтных мастерских для консервных производств малой мощности (до 5 муб) должны определяться по конкретным ассортиментам готовой продукции, видам потребительной тары с учетом возможности кооперации с другими производствами и предприятиями.

11.2. Зарядные станции

11.2.1. Зарядные станции на предприятиях плодоовощной консервной промышленности проектируются как отдельно стоящие, так и встроенные в подсобный и главный корпуса.

При проектировании зарядных станций целесообразно учитывать реальное соотношение с кислотными и щелочными аккумуляторами в связи с необходимостью их разделения.

11.2.2. Количество зарядных мест, площади отделений, численность персонала определяют в зависимости от расчетного числа машин напольного электротранспорта, которое должно соответствовать графику работы предприятия для периода максимальной нагрузки на подвижной состав.

Проектирование зарядных станций необходимо проводить в соответствии с «Указаниями по проектированию зарядных станций тяговых и стартерных аккумуляторных батарей», Тяжпромэлектропроект и ПУЭ.

11.3. Транспортные цехи

11.3.1. В составе плодоовощных консервных предприятий могут предусматриваться транспортные цехи.

Необходимость проектирования транспортного цеха должна быть указана в задании на проектирование.

Основанием для этого служит наличие отдаленных отгрузочных площадок или складов, размещение заводов на нескольких площадках, необходимость четкого обеспечения кооперативных связей с другими производствами на грузопотоках сырья, тары, готовой продукции, вспомогательных материалов, удалении отходов, другие специфические грузовые связи.

11.3.2. Подвижной состав транспортных цехов может включать в себя автомобили, колесные тракторы, прицепы и полуприцепы, автопогрузчики, а также напольный электротранспорт (в зависимости от структуры производственных цехов).

Базой транспортного цеха являются помещения и навесы для технического обслуживания, текущего ремонта и стоянок; целесообразна их блокировка с помещениями зарядных станций. Оборудование производственных помещений должно соответствовать типажу подвижного состава и объемам выполняемых работ, а средства механизации - обеспечить выполнение наиболее трудоемких операций, особенно грузоподъемных, с минимальной долей ручного труда.

Обоснованием типов и количества единиц подвижного состава транспортных цехов должны быть расчеты конкретных грузопотоков, выполненные по графикам работы производств с учетом реальных условий эксплуатации и необходимой гибкости транспортных средств.

11.3.3. Транспортные цехи должны быть оснащены установками для мойки подвижного состава, агрегатов и деталей, устройствами подкачки колес сжатым воздухом, приборами общей диагностики основных систем автомобилей, устройствами для слива и заправки моторных и трансмиссионных масел, приспособлениями для шиномонтажа и вулканизации, необходимыми универсальными стендами, прессом, наборами гаражного инструмента.

Необходимы смотровые ямы, снабженные подъемниками для вываливания мостов автомобилей, либо стационарные подъемные стойки, или полунжерные подъемники. Типы и количество указанного оборудования выбираются по конкретному подвижному составу.

Станочное оборудование может быть использовано из ремонтного блока предприятия.

11.3.4. При наличии транспортного цеха должны быть рассмотрены и решены вопросы охраны окружающей среды, связанные с очистными устройствами моечных вод, маслоловушками, выхлопными газами.

12. ПРОИЗВОДСТВЕННАЯ ЛАБОРАТОРИЯ

12.1. На предприятиях плодоовощной консервной промышленности производственная лаборатория выполняет функции отдела технического контроля, оговоренные «Типовым положением об отделе (управлении) технического контроля промышленного предприятия (объединения)».

Производственная лаборатория является самостоятельным структурным подразделением предприятия и действует на основании «Положения о производственной лаборатории», утверждаемого директором предприятия.

12.2. Производственную лабораторию размещают в отдельном здании или изолированных помещениях производственных или административных зданий, вдали от источников загрязнения воздуха, шума, вибрации, электро- и радиопомех. Не допускается размещение лаборатории в подвальном и цокольном этажах; в зданиях без лифта лабораторию необходимо располагать не выше второго этажа. Высота помещений - согласно СНиП 2.09.04-87.

12.3. Структура и штаты производственной лаборатории предприятия устанавливаются в зависимости от категории предприятия, с учетом объема и ассортимента выпускаемой продукции и условий работы производства.

12.4. В состав лаборатории должны входить отделения органолептических, физико-химических и микробиологических испытаний, каждое из которых должно занимать отдельный блок помещений. Блоки компонуют по принципу зональности.

Штаты, состав площадей, оснащение оборудованием и инвентарем лабораторий приведены в таблицах 16, 22, 23.

13. ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ К АРХИТЕКТУРНО-СТРОИТЕЛЬНОЙ, САНИТАРНО-ТЕХНИЧЕСКОЙ И ДРУГИМ ЧАСТЯМ ПРОЕКТА

13.1. Генеральный план и транспорт

Генеральные планы предприятий плодоовощной консервной промышленности проектируют в соответствии с требованиями СНиП 11-89-80 и СНиП 2.05.07-91, а также с учетом требований соответствующих нормативных документов, утвержденных или согласованных Госстроем РФ, и имеют следующие специфические условия:

13.1.1. Участки под строительство предприятий необходимо выбирать с учетом максимального приближения к сырьевой зоне, а также проектов районных планировок или планировок городов (поселков), используя при этом возможность создания единой системы бытового и других видов обслуживания работающих, кооперирование подъездных дорог, головных инженерных сооружений и коммуникаций, а также подсобно-вспомогательных сооружений и служб.

13.1.2. Учитывая рост сырьевой базы, предприятия располагают на выбранной территории так, чтобы обеспечить последовательную очередность их строительства и возможность дальнейшего расширения.

13.1.3. Предприятия плодоовощной промышленности запрещено размещать в санитарно-защитной зоне с производствами, выделяющими вредности в атмосферу.

13.1.4. Здания и сооружения, технологически связанные между собой и имеющие общий внутрицеховой транспорт, блокируют в одном здании.

13.1.5. Предприятия плодоовощной консервной промышленности, как правило, следует проектировать с подъездными автомобильными дорогами. Железнодорожные подъездные пути допускается проектировать только при соответствующем обосновании при грузообороте более 200 тонн в сутки.

13.1.6. При размещении предприятий на судоходных реках, по согласованию с Министерством речного флота допускается грузовые операции осуществлять с речных причалов, входящих в состав предприятия.

13.1.7. При наличии на предприятии железнодорожной ветки грузовые перевозки должны быть запроектированы предпочтительно железнодорожным транспортом, в зависимости от дальности перевозок.

Соотношение между перевозками автотранспортом и железнодорожным транспортом уточняется при обосновании целесообразности проектирования строительства предприятия.

13.1.8. На территории предприятия, кроме основных зданий и сооружений, предусматриваются:

- автомобильные весы, подъездные пути к которым, для предприятий 1 и 2 групп, должны располагаться на одной горизонтальной плоскости с грузоподъемным устройством и быть прямыми со стороны выезда и въезда на расстоянии не менее 12-15 м (длина платформы грузоподъемного устройства весов);

- пункт отбора проб;

- площадка для хранения полуфабрикатов;

- площадки для хранения тары;

- площадки для очистки от грязи, мусора и пыли после каждого оборота всех видов тары и всех видов транспортной тары (цистерны, гондолы, лодки), предназначенных для перевозки сырья, а также для периодической промывки их сильной струей воды из шланга.

Габариты или площади площадок для хранения полуфабрикатов, тары и др. определяются расчетом в зависимости от конкретных условий проектирования предприятия.

Автоцистерны и баржи, применяемые для перевозки томатной пульпы, сусла, зеленого горошка и другого сырья, прошедшего предварительную мойку, должны подвергаться мойке после каждого оборота.

На этих площадках периодически пропаривают и дезинфицируют раствором хлорной извести оборотную тару для плодоовощного сырья (кроме тары для картофеля и корнеплодов);

- площадки для размещения металлических закрывающихся контейнеров, предназначенных для сбора и временного хранения отходов и мусора. Требуемую емкость контейнеров определяют, исходя из необходимости ежесуточной их очистки. Площадки размещают на расстоянии не менее 25 м от производственных корпусов. Размер площадки должен превышать площадь основания контейнеров на 1 м в каждую сторону;

- площадка с установкой бункера или закрывающихся контейнеров для кратковременного хранения битого стекла с обеспечением подъезда к нему автомобильного транспорта.

На территории предприятия также размещаются вспомогательные здания и сооружения инженерного обеспечения промплощадки в соответствии с требованием СНиП II-89-80 « Генеральные планы промышленных предприятий».

13.1.9. Очистные сооружения сточных вод, канализационные насосные станции следует располагать с подветренной стороны (ветров преобладающего направления) по отношению к основным производственным зданиям предприятия.

13.1.10. Покрытие проездов, площадок для хранения сырья, тары, отходов, площадок для санитарной обработки транспортной цистерныодки, гондолы и др.) и оборотной тары, а также площадки перед складами сырья предусматривается асфальтированное.

На площадках предприятий плодоовощной промышленности не допускается проектировать автомобильные дороги с щебеночным, гравийным, шлаковым и другими (не обработанными вяжущими или иными обеспечивающими средствами) покрытиями, образующими пыль.

13.1.11. Ширина территории перед сырьевыми площадками определяется в зависимости от подвижного состава, принятого в проекте для транспортировки плодоовощного сырьядиночные автомобили, автопоезда и т.д.), от схемы размещения этих средств под разгрузкой (параллельно, перпендикулярно или под углом к фронту разгрузки), интенсивности его поступления и с учетом возможности перспективной эксплуатации большегрузного транспорта при экономической целесообразности его применения.

13.1.12. На предприятиях плодоовощной промышленности пересечения транспортных путей сырья, готовой продукции, стеклотары, стеклобоя, жести, мусора и отходов производства не допускается по санитарным соображениям.

13.1.13. В проекте благоустройства территории предприятия рекомендуется предусматривать площадки для отдыха и спортивных игр и размещать их у административных и бытовых зданий. В качестве разделительных экранов между ними предусматривать зеленые насаждения. При этом посадка деревьев не должна препятствовать подъезду к зданиям пожарных автомобилей.

13.1.14. На площадках предприятий плодоовощной промышленности и в их санитарно-защитных зонах не допускается предусматривать из деревьев и кустарников, опушенные семеналопья или волокнистые вещества), которые переносятся по воздуху.

13.1.15. Ограждение промплощадок предусматривается не менее 2 м. Тип и конструкция ограждения промплощадки согласовываются с заказчиком.

13.1.16. Предприятия с технологическими процессами, не выделяющие в атмосферу вредных и неприятно пахнущих веществ и не требующих санитарных разрывов, при необходимости, возможно блокировать с промплощадкой плодоовощной продукции.

Площадки водопроводных сооружений, артскважин возможно предусматривать на территории промплощадки, согласно требованиям СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения».

13.1.17. Для организации охраны предприятия необходимо предусматривать глухую железобетонную ограду высотой 2,0 м.

В помещении служебно-бытового корпуса или проходной необходимо предусматривать помещения для сторожевой и пожарной охраны.

13.1.18. Требования по организации застройки, зонирования территории, организации рельефа, благоустройству необходимо предусматривать согласно требованиям СНиП II-89-80 «Генеральные планы промышленных предприятий».

13.1.19. Для уборки территории предприятия предусматривается механизированный уборочный автотранспорт. Уборка осуществляется самим предприятием или по договору с коммунальной организацией.

Для малых территорий предусматривается ручная уборка.

13.2. Объемно-планировочные решения, по выбору конструктивных элементов

13.2.1. Основные производства плодоовощных консервных предприятий, должны размещаться в закрытых, отапливаемых помещениях с минимальным количеством перегородок. С целью экономии теплоэнергетических ресурсов и создания нормальных санитарных условий для работающих допускается выделение перегородками участков с оборудованием, неработающим в отопительный период.

При установке скороморозильных аппаратов рекомендуется, чтобы сторона выгрузки замороженного продукта из тоннеля была отделана от стороны приема продукта.

13.2.2. Оборудование подготовительных и вспомогательных, технологических процессов, требующее постоянного обслуживания и работающее в теплое время, устанавливается под навесами.

Например:

- горохомолотилки;

- сушилки для томатных семян, яблочных выжимок и плодовых косточек;

- оборудование для загрузки моечных машин (бункеры, опрокидыватели, транспортеры, емкости);

- машины для первичной мойки сырья;

- сушилки для отходов.

13.2.3. Оборудование, не требующее постоянного обслуживания и работающее как сезонно, так и круглогодично, может устанавливаться на открытых площадках. Например:

- крупные резервуары для хранения полуфабрикатов в асептических условиях в соответствии с ОСТ 111-13-83 и технологическими инструкциями;

- барометрические конденсаторы;

- первичные гидротранспортеры;

- бункеры для стеклобоя и отходов производства и др., в зависимости от местных условий.

13.2.4. Оборудование, действующее сезонно, по окончанию работы консервируется.

13.2.5. Объемно-планировочные решения и выбор конструктивных элементов производственных зданий, энергетического, транспортного и складского хозяйства должны проектироваться в соответствии с действующими нормами проектирования.

13.2.6. Высота основных производственных помещений предприятий плодоовощной консервной промышленности до низа несущих конструкций должна быть не менее 4,8 м. При соответствующем технологическом обосновании допускается устройство местных повышений, обусловленных габаритами технологического оборудования.

13.2.7. Участки основных технологических операций должны быть отделены стенами или перегородками высотой до 3 м от участков первичной переработки сырья и стерилизационного отделения. Отделение уничтожения брака готовой продукции, отделение вытаривания стеклянной тары, мойки стеклотары, приготовления маринадной заливы, сепарирования бобовых и крупяных культур, соков, станции централизованного приготовления моющих и дезинфицирующих растворов, упаковочные отделения заводов быстрозамороженной продукции, отделение хранения плодовоягодных концентрированных непастеризованных соков размещаются в отдельных помещениях. Также в отдельных помещениях размещаются склады пищевых продуктов, пахучих непищевых веществ, моющих и дезинфицирующих средств, отделения штамповки металлической консервной тары.

13.2.8. Производственные, подсобные и складские помещения, включая охлаждаемые овощехранилища и холодильники, могут блокироваться в одном здании. При этом необходимо предусматривать мероприятия по выделению помещений различного функционального назначения противопожарными преградами.

13.2.9. Для ограждающих конструкций зданий рекомендуются, как правило, облегченные несгораемые материалы. Выбор материалов должен быть обоснован для каждого конкретного помещения с учетом принятых для него внутренних температурного и влажностного режимов, а также обеспечения нормативных метеорологических условий в рабочей зоне производственных помещений.

13.2.10. Допускается использование сборных зданийодулей), из легких металлических конструкций комплектной заводской доставки, для размещения производств с температурно-влажностным режимом, соответствующим области применения модулей.

13.2.11. Отметка пола сырьевой площадки должна быть не менее +0,2 м от прилегающей территории и не более допустимого, исходя из высоты платформы автомобильного и железнодорожного транспорта.

13.2.12. Оконные, дверные проемы в стенах, а также люки и вентиляционные отверстия должны быть приспособлены для крепления металлических сеток. Вентиляционные отверстия должны быть, кроме того, приспособлены для их герметизации со стороны помещения.

13.2.13. Конструкция полов и внутренняя отделка помещений принимается согласно таблицы 24.

Для отделки помещений и конструкций используются материалы, разрешенные к применению в строительстве Минздравом РФ.

Конструкция пола, включая выбор величины уклона полов, назначается в соответствии со СНиП 2.03.13.88 «Полы».

Внутренняя отделка помещений принимается по СН 181-70.

13.2.14. В производственных цехах подготовку под полы предусматривать усиленной, позволяющей устанавливать основную часть оборудования без фундаментов и без крепления болтами, допуская устройство специальных фундаментов под сложное оборудование с динамическими нагрузками.

13.2.15. Установка машин и агрегатов, являющихся источниками шума и вибрации (вентиляторы, центробежные насосы, компрессоры, сепараторы и др.), выполняются на отдельных фундаментах, несвязанных с фундаментами зданий.

13.2.16. Углы колонн прямоугольного сечения, около которых двигаются тележки, погрузчики и т.д. защищаются от механических повреждений неметаллическими материалами на высоту 1,5 м.

13.2.17. Естественное и искусственное освещение должно соответствовать действующим строительным нормам и правилам, и «Правилам устройства электроустановок».

13.2.18. Естественное освещение следует проектировать согласно требованиям «Правил техники безопасности и производственной санитарии в консервной промышленности».

Выбор типа фонарей (светоаэрационных, световых, аэрационных, зенитных), заполнения проемов (деревянных, металлических, пластмассовых) следует производить на основании нормативных документов, руководства по их применению, заданий технологической и сантехнической частей проекта.

Материалы фонарей и заполнения проемов принимать по согласованным техническим условиям с учетом условий эксплуатации.

13.2.19. Искусственное освещение следует проектировать в соответствии с требованиями, изложенными в разделе 13.5 «Электроосвещение» настоящих норм.

13.3. Административные и бытовые помещения

Административные и бытовые помещения консервных заводов разрабатываются в соответствии с требованиями СНиП 2.09.04-87 «Административные и бытовые здания» и с учетом следующих уточнений отдельных положений, обоснованных спецификой плодоовощных консервных предприятий.

13.3.1. Бытовые помещения должны быть оборудованы по типовому санпропускников и располагаться с таким расчетом, чтобы была исключена возможность направления людских потоков через сырьевые площадки, отделения мойки стеклотары и стерилизации консервов.

13.3.2. При расчете бытовых помещений принимается состав работающих:

- женщин 80 %

- мужчин 20 %

13.3.3. В соответствии со СНиП 2.09.04-87 «Административные и бытовые здания» по санитарной характеристике производства консервных предприятий относятся к следующим группам:

- основные производственные процессы - 4а;

- вспомогательные производственные процессы (операции по механизации ПРТС работ, процессы ремонтно-механических мастерских, цехи деревянной тары) - ;

- процессы на открытых погрузо-разгрузочных площадках - 2в;

- в цехах заморозки, холодильниках - 2г.

13.3.4. По отдельному заданию на проектирование предусматривать помещения для временных работающих, привлекаемых к сезонным работам в период массовой переработки плодоовощной продукции. Для производства работающих только в теплое время года и размещаемых в отапливаемых и в отдельных неотапливаемых зданиях, предусматривать устройство самостоятельных гардеробных с хранением уличной и домашней одежды на крючках из расчета по два крючка на каждого работающего в двух наиболее многочисленных смежных сменах, специальной одежды в одинарных открытых шкафах шириной 20 см или на крючках с устройством раздаточных.

13.3.5. Кроме гардеробных должны быть предусмотрены душевые, умывальные, уборные, комнаты гигиены женщин, комната приема пищи, медицинский пункт, помещения для сушки спецодежды и спецобуви и помещения для обогрева рабочих согласно СНиП 2.09.04-87.

Остальные виды бытового обслуживания должны предусматриваться через общезаводские административные и бытовые здания, если они удовлетворяют требованиям СНиП 2.09.04-87.

Стирка спецодежды производится в централизованных городских прачечных. Необходимость в проектировании прачечной на предприятии оговаривается в задании на проектирование.

13.3.6. Санпост площадью 9...12 м2 предусматривается при входе на производство из зоны бытовых помещений.

13.3.7. Состав и площади административных помещений принимать по СНиП 2.09.04-87 и согласно штатному расписанию.

13.4. Электроснабжение и электрооборудование

13.4.1. Электротехническая часть проекта предприятия должна удовлетворять требованиям действующих нормативных документов, правил устройства электроустановок (ПУЭ) и данных норм.

13.4.2. Схема электроснабжения предприятия определяется на основании анализа данных об источниках электроснабжения и электроприемниках с учетом требований к обеспечению надежности электроснабжения.

Категорию основных электроприемников по надежности электроснабжения следует принимать в соответствии с таблицей 25.

Расчет электрических нагрузок, как правило, следует выполнять методом коэффициентов использования активной мощности.

В связи с отсутствием указанных коэффициентов для предприятий плодоовощной консервной промышленности допускается выполнение расчетов с применением коэффициентов спроса.

Рекомендуемые коэффициенты спроса приведены в таблице 26.

Выбор мощностей силовых трансформаторов следует производить по средним активной и реактивной мощностям на наиболее загруженную смену.

В случае применения коэффициентов спроса допускается выбирать мощности силовых трансформаторов по расчетным нагрузкам, полученным суммированием расчетных нагрузок отдельных групп приемников с учетом коэффициента разновременности максимумов нагрузок.

Коэффициент разновременности максимумов нагрузок принимается в пределах 0,85...1 в зависимости от количества подключаемых объектов и режима их работы.

13.4.3. Электрические установки следует проектировать с учетом окружающей среды и классификации зон в помещениях и наружных установках по взрывоопасности, пожароопасности и опасности поражения людей электрическим током, приведенных в табл. 27.

13.4.4. Компенсацию реактивной мощности необходимо осуществлять с помощью комплектных конденсаторных установок в соответствии с «Указаниями по проектированию компенсации реактивной мощности в электрических сетях промышленных предприятий».

13.4.5. В распределительной сети напряжением 380 В производственных зданий необходимо, как правило, применять серийно выпускаемые устройства управления электродвигателями.

Низковольтные комплектные устройства индивидуального изготовления следует применять в обоснованных случаях.

13.4.6. Обеспечение электроэнергией систем вентиляции следует проектировать в соответствии с СНиП 2.04.05-90, раздел 8.

13.4.7. Прокладку электропроводок и кабельных сетей в производственных помещениях следует выполнять с учетом обеспечения индустриализации монтажных работ, максимально ограничивая прокладку проводов, кабелей в трубах в подготовках полов.

13.4.8. Устройство заземления и зануления следует выполнять в соответствии с ПУЭ.

Молниезащита зданий и сооружений выполняется в соответствии с требованиями инструкции РД 34.21.122-87.

В пожаро- и взрывоопасных зонах следует предусматривать мероприятия по защите от статического электричества в случаях, указанных в «Правилах защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности».

13.5. Электроосвещение

13.5.1. Система электроосвещения предприятия должна удовлетворять требованиям действующих нормативных документов, правил устройства электроустановок.

13.5.2. Нормы освещенности наиболее характерных производственных помещений предприятий плодоовощной консервной промышленности приведены в табл. 28. Освещенности для помещений, не указанных в табл. 25, необходимо принимать в соответствии со СНиП II-4-79.

Для освещения производственных и вспомогательных помещений следует применять, как правило, светильники с люминесцентными лампами.

В помещениях, где требуется различать цветовые оттенки, следует применять люминесцентные лампы с улучшенной цветопередачей.

В производственных отделениях с открытым процессом переработки пищевых продуктов следует применять светильники с надежным креплением люминесцентных ламп в патронах, имеющих накидные гайки.

13.5.3. Аварийное и эвакуационное освещение следует проектировать в соответствии с требованиями СНиП II-4-79, раздел 4.

Во всех производственных помещениях следует предусматривать сеть пониженного напряжения (12-42 В) для подключения переносных светильников.

13.6. Водоснабжение и канализация

Водоснабжение консервных предприятий проектируется в соответствии с требованиями СНиП 2.04.01-85, СНиП 2.04.02-84, СНиП 2.04.03-85, с учетом уточнений, обусловленных спецификой отрасли.

13.6.1. Вода, применяемая для технологических процессов производства консервов, а также для питьевых нужд и в системе горячего водоснабжения должна удовлетворять требования ГОСТа 2874-82 « Вода питьевая».

Система производственного водоснабжения по степени обеспеченности подачи воды относится ко II категории.

Для работы барометрических конденсаторов необходимо предусматривать систему оборотного водоснабжения. Для технологических процессов и аппаратов, требующих воду пониженной жесткости, предусматривается умягчение воды.

13.6.2. Для технологического оборудования, в котором исключается непосредственный контакт воды с пищевыми продуктами, разрешается использовать воду в обороте.

При подаче свежей (питьевой) воды в теплообменное оборудование разрешается ее повторное использование на первичную мойку сырья, замочку стеклянной тары, бывшей в употреблении.

Для первичного гидротранспорта сырья допускается повторное использование воды после мойки фруктов и овощей, а также оборотное водоснабжение с обязательной подпиткой системы не менее 20 % повторно-используемой водой от вторичной мойки сырья, теплообменных аппаратов или свежей водой с заменой всей воды в системе 1 раз в сутки. При этом очистка вод гидротранспорта не требуется.

Вода в системе оборотного водоснабжения барометрических конденсаторов должна подвергаться периодическому хлорированию без предъявления требований к концентрациям по взвешенным веществам и ВПК.

Подпиточную воду в оборотных системах гидротранспорта и барометрических конденсаторов необходимо хлорировать дозой хлора не менее 5 мг/л.

13.6.3. Для расчета среднечасовых, суточных и годовых расходов воды использовать удельные нормы на единицу продукции по табл. 13 настоящих норм. Расходы на хозяйственные нужды, души, приготовления пара и др. учитывать дополнительно.

Для определения максимально часовых расходов воды принимать коэффициент часовой неравномерности - 1,5.

13.6.4. Расходы воды на хозяйственно-питьевые и противопожарные нужды в производственных и вспомогательных зданиях определять в соответствии с требованиями СНиП 2.04.01-85.

13.6.5. Напор воды в сети рассчитывать в соответствии с требованиями применяемого технологического оборудования.

13.6.6. В производственных помещениях и на сырьевых площадках предусматривать установку поливочных кранов со смесителем, к которым подводить горячую и холодную воду (один кран со смесителем и шлангом длиной 20 м на 150 м2 пола).

Мойку полов следует предусматривать горячей водой (температура до 60 °С) с мокшими и дезинфицирующими средствами. Горячая вода предусматривается также для мойки оборудования и инвентаря на линиях производства мясных, мясо-растительных, овощных закусочных консервов. Остальное оборудование моют теплой и холодной водой.

13.6.7. В расчетах сетей горячего водоснабжения принимается расход воды на мойку оборудования, инвентаря и пола равный 250 л/час на один поливочный кран, при одновременной работе не более двух кранов.

При составлении баланса водопотребления необходимо учитывать возврат конденсата в котельную от технологического оборудования, а также загрязненный конденсат, сбрасываемый в канализацию.

На предприятиях необходимо проектировать резервные емкости для воды на случай аварии сети.

13.6.8. Арматуру на сетях водопровода располагать на местах удобных для обслуживания.

13.6.9. Канализация консервных заводов проектируется в соответствии с требованиями СНиП 2.04.03-85, СНиП 2.04.01-85 и СН 496-77, с учетом специфики отрасли.

13.6.10. Количество производственных сточных вод определяется соответственно водопотреблению.

Количество хозяйственно-фекальных стоков рассчитывается в соответствии со СНиП 2.04.01-85.

13.6.11. Внутренние сети канализации проектируются раздельными: для производственных стоков, бытовых, дождевых вод.

13.6.12. В производственных цехах для отвода стоков от технологического оборудования и мойки полов предусматривать воронки с разрывом струи, трапы, приямки с гидравлическими затворами и лотки. Конфигурация лотка прямоугольная, рабочая поверхность - гладкая. Лотки перекрывать съемными металлическими решетками.

Для определения диаметров внутренней сети канализации расчетное количество производственных сточных вод принимается с коэффициентом 3.

Размещение приямков, трапов, лотков и их количество должны обеспечивать отвод стоков от оборудования, исключать растекание их по полу помещения.

Площадь подана 1 приямок или трап не должна превышать 150 м2. На выпуске стоков из помещения, при отсутствии в приемниках стоков гидрозатворов, предусматривается устройство гидравлических затворов в колодцах или приямках.

13.6.13. Прокладка трубопроводов бытовой канализации под потолком или над полом в помещениях для производства, переработки и хранения пищевых продуктов не допускается.

Прокладка производственной канализации, трубопроводов, отводящих стоков от умывальников, устанавливаемых в цехах для мытья рук и подвесных водостоков для отвода атмосферных осадков под потолком помещений, допускается в местах не находящихся над оборудованием.

13.6.14. Площадки для размещения контейнеров, предназначенных для сбора производственных отходов, площадки для обработки всех видов тары должны оборудоваться системами горячего, холодного водоснабжения и канализации.

13.6.15. Необходимость очистки дождевых стоков с территории консервного предприятия определяется в каждом конкретном случае в зависимости от местных условий, требований органов Госсаннадзора и территориальной инспекции, комитета по охране природы.

Расчет сооружений по очистке, первых, наиболее загрязненных дождевых вод, выполняется в соответствии с СН-496-77, концентрация загрязнений принимается по таблице 1 п. 3.

13.6.16. Производственные стоки должны направляться в наружную сеть освобожденными от отходов, для чего следует предусматривать их улавливание непосредственно в технологических цехах.

13.6.17. Концентрации загрязнений сточных вод рассчитываются по удельным количествам загрязнений, поступающих в сточные воды при осуществлении основных производственных процессов.

Удельные количества загрязнений приведены в таблицах 29, 30, 31, 32.

В случае сброса сточных вод в водные объекты должны быть обеспечены условия спуска, предусмотренные «Правилами охраны поверхностных вод от загрязнения сточными водами» (допустимое к сбросу количество вредных веществ, согласование условий сброса с территориальными органами Госсанэпиднадзора и охраны природы и т.д.)

13.7. Отопление, вентиляция и кондиционирование воздуха

При проектировании отопления, вентиляции и кондиционирования следует руководствоваться ГОСТом 12.1.005-88 и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с учетом требований настоящих норм.

13.7.1. В основных производственных цехах предусматривается воздушное отопление, совмещенное с приточной вентиляцией, в нерабочее время - отопление дежурное.

13.7.2. В качестве нагревательных приборов применяются конвекторы, ребристые трубы, радиаторыугунные и стальные) в пыльных помещениях - гладкие трубы.

13.7.3. В складах готовой продукции предусматривается преимущественно воздушное отопление с полной рециркуляцией воздуха. Вентустановки воздушного отопления размещать в венткамере с входом из коридора или производственного помещения.

13.7.4. Проемы дверей и ворот в наружных стенах, а также проемы для пропуска оборудования, используемые в холодный период года, оборудуются воздушно-тепловыми завесами.

13.7.5. Температура в помещениях для расчета отопления принимается в соответствии с таблицей 33.

13.7.6. Вентиляция производственных помещений должна быть рассчитана из условий удаления тепла, влаги и других вредностей, выделяемых технологическим оборудованием, а также на компенсацию воздуха, удаляемого системами местной вытяжной вентиляции.

13.7.7. Вентиляцию с естественным побуждением предусматривать во всех производственных помещениях, где она допускается по условиям ведения технологического процесса или пребывания обслуживающего персонала.

13.7.8. В приямках автоклавных отделений следует предусматривать самостоятельную вытяжную вентиляцию с механическим побуждением.

13.7.9. В стерилизационных отделениях, в заливо- и сироповарочных отделениях, в томатоварочных станциях рекомендуется предусматривать механический приток воздуха к рабочим местам.

13.7.10. Оборудование, выделяющее пары и газы, должно иметь укрытия и местные отсосы. Рекомендуемые типы укрытий:

- паромасляные печи, лукорезки                         - укрытие с подъемными щитами;

- бланзирователи, моечные машины для

стеклотары, пастеризаторы                                 - вытяжные трубы от корпуса;

- двутельные котлы, ванны для мойки

инвентаря                                                               - бортовые отсосы;

- ванны для шпарки крышек                                - зонт и вытяжная труба

13.7.11. К помещениям со значительными влаговыделениями относятся:

- моечные сырья и тары, стерилизационные и производственные отделения.

13.7.12. К помещениям со значительными тепловыделениями относятся: стерилизационные, сиропо- и заливоварочные отделения, обжарочные, варки концентрированных продуктов, сушильные.

13.7.13. К пыльным помещениям относятся: отделения просеивания сахара, круп, подготовки картонной и деревянной тары.

13.7.14. Тепловыделения и влаговыделения от технологического оборудования принимаются согласно табл. 34, 35. Тепло- и влаговыделения от поступающей в отделение продукции принимаются по заданию технологов.

Влаговыделения с пола в моечных и стерилизационных отделениях принимаются со 100 % площади, в остальных помещениях - с 50 % от общей площади при температуре воды 20 °С.

Влаговыделения от оборудования, оснащенного местными вытяжными устройствами, принимаются в размере 5 % от количества испаряемой воды. Влаговыделения от прорывающегося пара принимаются в размере 1-3 % от количества пара, потребляемого технологическим оборудованием.

13.7.15. При проектировании отопления и вентиляции производственных зданий следует предусматривать использование вторичных энергетических ресурсов.

13.7.16. Кондиционирование воздуха в производственных помещениях предусматривается, если допустимые метеорологические условия на рабочих местах не могут быть обеспечены вентиляцией.

13.8. Теплоснабжение, технологическое пароснабжение

13.8.1. Источником теплоэнергии для предприятий плодоовощной консервной промышленности может служить собственная котельная или посторонний источник тепла.

По надежности теплоснабжения к первой категории потребителей тепла относятся предприятия по производству плодоовощных консервов мощностью 100 муб в год и выше, а также предприятия и цехи по производству консервов для детского питания, основание СНиП II-35-76 п. 1.11 и письмо Минпищепрома от 29.11.78 № 10319 «Об утверждении потребителей тепла по надежности теплоснабжения».

13.8.2. Расход теплоэнергии складывается из расходов:

- на технологическое пароснабжение;

- на отопление, вентиляцию;

- на горячее водоснабжение хозбытовое и технологическое;

- на прочие нужды.

Расходы пара на технологические нужды рассчитываются по графикам нагрузок и действующим нормам.

Расходы теплоты на отопление, вентиляцию и горячее водоснабжение следует рассчитывать, согласно действующим строительным нормам и правилам.

13.8.3. Теплоносителями могут быть:

- пар давлением 0,07...1,3 МПа для технологического пароснабжения. При возможном контакте пара с продуктом следует использовать пар пищевого качества, получаемый из воды питьевого качества по ГОСТ 2874-82;

- высокотемпературная вода 150-70°, 130-70° или 95-70°, а также пар (при обосновании) согласно приложения 10, п. 10, СНиП 2.04.05-91 для систем отопления и вентиляции;

- вода температурой 60 °С для горячего водоснабжения технологического и хозбытового.

13.8.4. Для ввода теплоносителей в здание и распределения их по потребителям должен предусматриваться тепловой пункт, работающий по схемам, обеспечивающий экономию тепла за счет применения регуляторов расхода тепла, температуры и давления.

13.8.5. При проектировании систем теплоснабжения теплоконденсата, возвращаемого с производства, рекомендуется использовать в водонагревательных установках для предварительного нагрева воды в системе горячего водоснабжения.

13.8.6. Должен предусматриваться возврат конденсата от потребителей за счет избыточного давления за конденсатоотводчиками, а при недостаточности давления - за счет установки сборных баков конденсата и насосов.

13.8.7. При проектировании теплоснабжения необходимо руководствоваться СНиП 2.04.07-86 «Тепловые сети».

14. АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ И УПРАВЛЕНИЯ ПРОИЗВОДСТВОМ

14.1. Обязательный минимум объема и технического уровня отдельных производств и технологических линий определяется в соответствии с «Нормативами объема и технического уровня автоматизации предприятий консервной промышленности».

Состав проекта автоматизации производственных процессов должен отвечать требованиям РТМ 36.22.7-89 «Система автоматизации технологических процессов. Основные требования к рабочей документации».

14.2. Решения по автоматизации производственных процессов консервного завода должны обеспечивать выполнение всех технологических операций на уровне машины-автомата, когда функции рабочего-оператора сводятся к частичному управлению процессом, включая:

- периодический интегральный контроль;

- периодическая поднастройка системы.

Исключение составляют обоснованные проектом ситуации:

- отсутствие известных аппаратурно и технологически подготовленных к автоматизации технологий;

- отсутствие необходимых датчиков, исполнительных механизмов или иных средств автоматизации;

- необходимость применения комплектных средств автоматизации, рекомендуемых заводом-изготовителем технологического оборудования.

Все параметры, поддержание которых на заданном постоянном или переменном уровне определяются регламентов производства, должны регулироваться автоматически.

Текущие значения регулируемых параметров должны регистрироваться автоматически.

В любом случае выполняется противозавальная блокировка и защита от переливов технологических емкостей с предупредительной и аварийной свето-звуковой сигнализацией.

14.3. Объекты инженерного обеспечения: насосные станции любого назначения, теплопункты, компрессорные станции, системы отопления и вентиляции и т.п. должны быть автоматизированы полностью и работать без постоянно присутствующего эксплуатирующего персонала.

Отключение вентиляционных систем при пожаре выполнить в соответствии с требованиями п. 9.3 СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

14.4. Для заводов мощностью свыше 50 муб. в год предусматривается система централизованного контроля и управления (ЦКУ), включающая:

- дистанционное управление регуляторами;

- контроль и управление ходом выполнения программы логического управления;

- контроль технологических параметров;

- звуковую и световую сигнализацию при отклонении параметров от установленных пределов;

- запоминание предистории параметров;

- информацию о наличии сырья, тары, энергоресурсов, готовой продукции;

- контроль состояния оборудования;

- темп производства;

- печать режимного листа и протокола нарушений;

- дистанционное управление механизмами.

Объем информации определяется проектом в зависимости от ассортимента производства и оперативной значимости технологического узла или участка.

Ввод информации, как правило, должен быть автоматический. Применение ручного способа ввода информации должно быть обосновано.

Основной способ представления информации на мнемосимволах и трендах.

Систему вызова информации предлагается строить по иерархическому принципу, обеспечивая детализацию информации последовательно: от общего к частному - от линии или установки в целом до отдельного параметра.

Для организации ЦКУ рекомендуется применять персональную ЭВМ или сеть с группой ЭВМ с сопряжением в иерархической структуре.

14.5. Для обеспечения эксплуатации средств КИП и автоматики на консервном заводе должна быть организована метрологическая служба.

При определении площадей метрологической службы и численности персонала предлагается пользоваться рекомендациями НПО «Пищепромавтоматика»: «Нормативы объема и технического уровня автоматизации предприятий консервной промышленности».

15. СВЯЗЬ И СИГНАЛИЗАЦИЯ

15.1. Состав, содержание, порядок разработки, согласование и утверждение проектов по связи и сигнализации предприятий плодоовощной консервной промышленности должны удовлетворять требованиям общесоюзных нормативных документов и нормативных документов Минсвязи СССР.

15.2. Перечень видов связи, которыми должны оснащаться проектируемые предприятия, определяется заказчиком и указывается в задании на проектирование.

При этом рекомендуется применение следующих видов связи:

1. Производственная телефонная связь - комплекс устройств, предназначенный для организации внутреннейдминистративно-хозяйственной) связи в масштабе предприятия и внешней связи предприятия по городским и междугородним телефонным и телеграфным каналам.

2. Директорская и диспетчерская телефонная связь.

3 Производственная громкоговорящая связь - поисковая и двухсторонняя, которая в случае необходимости используется для оповещения людей о пожаре.

4. Радиофикация (проводная).

15.3. Каждое проектируемое предприятие должно быть оборудовано устройствами охранной сигнализации.

Конкретный перечень помещений, подлежащих защите, приводится в отраслевых перечнях.

16. ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ

16.1. Размещение предприятий, зданий и сооружений плодоовощной консервной промышленности, инженерных сетей, въездов и проездов, а также объектов пожарной охраны выполнять в соответствии с требованиями СНиП II-89-80 и ВСН 1-91 СПАСР МВД РФ «Нормы проектирования объектов пожарной охраны».

16.1.1. Предприятия должны располагаться в пределах нормативного радиуса действия существующих пожарных депо. При размещении предприятий вне нормативного радиуса действия предусматривать строительство пожарного депо (пожарного поста) в составе предприятия.

16.1.2. Количество пожарных автомобилей, численность личного состава пожарного депо устанавливается заказчиком по согласованию с заинтересованными организациями в соответствии с ВСН 1-91 СПАСР МВД РФ «Нормы проектирования объектов пожарной охраны».

16.2. Объемно-планировочные и конструктивные решения зданий и сооружений в соответствии с СНиП 2.01.02-85, СНиП 2.09.02-85, СНиП 2.09.04-87, СНиП 2.11.01-85, СНиП 2.11.02.87, следует осуществлять с учетом следующих требований:

а) принимать степень огнестойкости зданий, максимально допустимую площадь этажей между противопожарными стенами, количество этажей, в зависимости от категории размещаемых в них помещений (категории помещений предприятий по взрывной, взрывопожарной и пожарной опасности приведены в табл. 27);

б) соблюдать требования к эвакуационным путям, эвакуационным выходам, их количеству, размерам и расположению;

в) разделять противопожарными перегородками (противопожарными стенами, перекрытиями, дверьми, воротами, люками, тамбур-шлюзами, окнами) помещения различных категорий по взрывопожароопасности, размещаемые в одном здании;

г) соблюдать герметизацию мест пересечений противопожарных преград различными коммуникациями, ограничение общей площади проемов в противопожарных преградах и требованиях по их устройству.

Транзитная прокладка конвейеров, продуктопроводов и других коммуникаций через складские и взрывопожароопасные помещения не допускается;

д) выполнять требования по конструкциям лифтов и машинных помещений, выходам из лифтов в подвальные и вышележащие помещения различных категорий зданий и помещений, устройству тамбуров, дверей и разгрузочных площадок;

е) соблюдать требования к показателям пожарной опасности материала теплоизоляции холодильного оборудования, трубопроводов в помещениях различных категорий производства.

16.3. Противопожарное водоснабжение и вентиляцию предприятий и отдельных зданий выполнять в соответствии с требованиями СНиП 2.04.02-84, СНиП 2.04.01-85, СНиП 2.04.05-91.

16.4. Необходимость оборудования помещений средствами автоматического пожаротушения и пожарной сигнализации, определяется в соответствии с перечнем зданий и помещений предприятий агропромышленного комплекса, подлежащих оборудованию автоматической позорной сигнализацией и автоматическими установками пожаротушения, СНиП 2.04.02-84, а также другими действующими нормативными документами.

Все здания и помещения должны быть обеспечены первичными средствами пожаротушения по нормам, предусмотренным «Правилами пожарной безопасности в Российской Федерации» ППБ 01-93.

16.4.1. По степени обеспечения надежности электроснабжения, электроприемники средств автоматической пожарной защиты следует относить к I категории, согласно правил устройства электроустановок (ПУЗ).

17. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

17.1. Технические решения, принимаемые в проектах предприятий плодоовощной консервной промышленности, должны обеспечивать охрану окружающей среды.

17.2. Состав и содержание раздела проекта «Охрана окружающей природной среды» должны соответствовать СНиП 1.02.01-86.

Мероприятия по охране окружающей среды следует разрабатывать на основании отраслевых методических документов.

17.3. Главным направлением в предотвращении загрязнения окружающей среды является применение безотходных технологий, комплексного использования сырья и утилизации отходов производства.

Рекомендации по использованию отходов приведены в таблице 36.

В проектах должны предусматриваться меры, обеспечивающие минимальные выбросы загрязняющих веществ в атмосферу и в сточные воды.

Вредные вещества, выделяемые технологическим оборудованием, приведены в таблице 37.

17.4. На предприятиях плодоовощной консервной промышленности рассчитывается количество вредных выбросов в атмосферу от следующих технологических источников:

сушильных установок, работающих на всех видах топлива и на паре; установка коммуникаций, работающих с применением вредных газов (сернистый ангидрид, бромметил, аммиак); сварки металлов; механической обработки металлов; зарядной станции для электропогрузчиков; автомобильного транспорта; кузнечных горнов; холодильных установок; ванн для промывок и замасливания фильтров компрессорных станций.

17.5. Образующиеся в процессе производства неиспользуемые отходы подлежат организованному удалению с территории предприятия.

17.6. С целью уменьшения вредных выбросов в атмосферу необходимо предусматривать выбор оптимального режима работы котельного оборудования и автоматизацию процесса горения топлива, золоулавливающие установки, циклоны, фильтры, дымососы, пылеуловители, скрубберы.

17.7. С целью снижения концентрации вредных веществ в приземном слое следует предусматривать рассеивание дымовых газов на определенной высоте с помощью дымовой трубы.

Расчеты концентраций выполняются в соответствии с ОНД-86 «Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий».

17.8. Размеры санитарно-защитной зоны предприятий плодоовощной консервной промышленности устанавливаются расчетом с учетом перспективы развития предприятия и фактического загрязнения атмосферного воздуха в соответствии с «Методикой расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий» ОНД-86.

Разработка санитарно-защитных зон ведется с учётом рекомендации «Руководства по проектированию санитарно-защитных зон промышленных предприятий» ЦНИИПградостроительства Госгражданстроя.

17.9. В соответствии с ГОСТом 12.1.003-83, уровень звука и эквивалентные уровни звука в постоянных рабочих местах и рабочих зонах в производственных помещениях и на территории предприятий должны быть не более 80 дБА.


Таблица 1

Схемы структурного управления предприятиями

Схема № 1


Схема № 2

Схема № 3

Таблица 2

Базовое содержание сухих веществ для концентрированных продуктов

Наименование продукции

Базовое содержание сухих веществ, %

1

2

Концентрированные томатопродукты

12

Концентрированный томатный сок

5

Концентрированные соки



яблочный

11

вишневый

12

виноградный

14

клюквенный

8

мандариновый

10

гранатовый

12

Экстракты плодовые и ягодные



яблочный, кизиловый, черешневый, грушевый

9

вишневый, брусничный, голубичный, земляничный, клюквенный, красносмородиновый, малиновый, черничный

7

ежевичный, терновый

8

гранатовый, абрикосовый, сливовый, черносмородиновый, алычовый

10

рябиновый, черноплоднорябиновый

12

виноградный

14

Пасты натуральные



сливовая

14

персиковая

9

виноградная

16

айвовая

11

грушевая

10

яблочная

10

Таблица 3

Коэффициенты пересчета для консервной продукции, учитываемой по объему

Банки металлические по ГОСТ 5981-88

Принятые обозначения банок

Вместимость (номинальный объем), см3 (мл.)

Расчетные переводные коэффициенты

физических банок в учетные

учетных банок в физические

1

2

3

4

1А

100

0,283

3,530

3 (2А, 3А)

250

0,708

1,412

4

260

0,736

1,358

350

0,991

1,008

5

240

0,679

1,470

500

1,416

0,706

8

353

1,000

1,000

9

370

1,047

0,954

12

580

1,643

0,609

13

895

2,535

0,394

14

3020

8,555

0,117

15

8820

24,935

0,040

23

195

0,552

1,810

24

95

0,269

3,716

25 (20А)

155

0,439

2,297

43

445

1,261

0,793

46

425

1,204

0,830

47

4770

13,512

0,074

Продолжение таблицы 3

Банки стеклянные по ГОСТ 5717-91, бутылки стеклянные по ГОСТ 10117-91

Диаметр венчика горловины, мм

Вместимость (номинальный объем), см3 (мл)

Расчетные переводные коэффициенты

физических банок в учетные

учетных банок в физические

1

2

3

4

58,51

100

0,283

3,530

58,28

200

0,586

1,765

58

250

0,566

1,765

68

350

0,991

1,008

82

500

1,416

0,706

82

650

1,841

0,543

82

800

2,266

0,441

82

1000

2,833

0,353

82

2000

5,666

0,176

82

3000

8,498

0,118

82

10000

28,328

0,035

тип XI

200

0,566

1,765

тип X

330

0,935

1,070

тип X

500

1,558

0,642

Таблица 4

Затраты времени на очистку, мойку, обработку моющими средствами и антимикробными препаратами, смазку, регулировку и оттайку основного технологического оборудования

№ пп

Наименование вида (подгруппы) выпускаемой продукции

Основной вид сырья

Наименование технологической линии, комплекта или комплекса тип или марка

Затраты времени на проведение санитарной обработки, чистки, оттайки, смазки, регулировки, приведенные к одной смене, час, смену

1

2

3

4

5

1.

Переработка помидоров

Томат-паста

помидоры

Типа «Единство», «Ланг», «Росси» и «Кателаи», «Тито», «Манзини».

1,5

Томатный сок

-«-

Технологические линии для производства томатного сока

1,3

2.

Переработка огурцов и томатов на консервированные маринованные

огурцы

помидоры

Технологическая линия консервирования огурцов

1,3

3.

Переработка зеленого горошка

овощной горох

Технологическая линия по переработке зеленого горошка

1,6

4.

Переработка прочих овощей

Икра овощная, овощи резаные кружками, фаршированные, овощные смеси

кабачки

баклажаны

перец

Технологические линии и комплексы технологического оборудования

1,3

5.

Переработка плодов

Фруктовые соки с мякотью

алыча

слива

абрикосы

яблоки

вишня

персики

груши

Технологические линии по производству соков с мякотью

0,9

Фруктовые соки без мякоти

яблоки

груши

Технологические линии по производству соков натуральных

0,9

Компоты

айва

черешня,

вишня,

слива,

персики

груши

яблоки

слива

абрикос

вишня

Технологические линии по производству фруктовых компотов

0,9

6.

Производство консервов детского питания

яблоки

морковь

тыква





Пюреобразные гомогенизированные консервы



Технологические линии по производству гомогенизированных консервов детского питания

1,7

Крупноизмельченные консервы детского питания



Технологические линии по производству крупноизмельченных консервов питания детей старшего возраста

1,7

7.

Производство сушеных фруктов и овощей, фрукты и овощи сушеные

вишня

слива

груши

абрикосы

айва

яблоки

Комплекты технологического оборудования для сушки фруктов и овощей

0,9

Примечание: 1. Затраты времени на проведение чистки, мойки, санитарной обработки и стерилизации трубопроводов, резервуаров и технологического оборудования, комплексов асептического консервирования и хранения определяют расчетом в зависимости от способов обработки и стерилизации, вместимости резервуаров, их защитного покрытия и конструктивных особенностей в соответствии с «Технологической инструкцией по асептическому консервированию жидких и пюреобразных плодовоягодных и томатных полуфабрикатов в крупных резервуарах», утвержденной Главконсервом Минплодоовощхоза в 1985 г.

2. Затраты времени на оттаивание и проведение санитарной обработки скороморозильных аппаратов и технологического оборудования, применяемых при производстве быстрозамороженной продукции, определяются в зависимости от конструкции аппаратов и режима их работы в течение суток по паспортным данным.

Таблица 5

Норматив годового фонда рабочего времени в полнозагруженных сменах

Вид сырья

Закавказье, Ср. Азия, Казахстан

Молдавия, Юг Украины*, Сев. Кавказ РФ

Остальные районы Украины

Нижнее Поволжье РФ

Центральные районы РФ

Остальные районы РФ

1

2

3

4

5

6

7

Помидоры при выработке концентрированных продуктов

125

120

100

90

-

-

При выработке томатного сока, других видов продукции

100

90

70

70

-

45

Овощной горох

-

30

30

-

40

40

Огурцы, патиссоны

50

50

50

40

30

30

Кабачки, баклажаны

150

150

100

110

80

60

Перец

70

70

60

50

-

-

Семечковые плоды при выработке:













концентрированных продуктов

180

150

150

-

-

150

других видов продукции

120

105

105

90

80

80

Косточковые плоды и ягоды

140

140

100

-

-

-

Виноград

20

17

-

-

-

-

* К Югу Украины отнесены Херсонская, Одесская и Крымская области.

Таблица 6

Тара для расфасовки консервов

А. Банки металлические для консервов (по ГОСТ 5981-88)

Принятое обозначение банки

Вместимость (номинальный объем), см3

Наружные размеры, мм

диаметр

высота

3

250

103

38,5

4

260

76

70

5

240

87

52

8

353

103

53,2

9

370

76

95

12

580

103

82

13

895

103

124

14

3020

157,1

172,5

15

8820

218

250

23

195

63

76

24

95

54

54

43

445

76

114

46

425

76

109

47

4770

157,1

267,5

25

155

54

84,0

20А*

153

53,7

84,0

Примечание: Для изготовления банок применяется:

- жесть холоднокатаная белая листовая или рулонная по ГОСТ 13345-85 марок ЭЖК, ЭЖК-Д, ГЖК;

- жесть белая холоднокатаная горячего лужения в рулонах по ТУ 14-1-3811-84;

- жесть белая листовая лакированная по нормативно-технической документации;

- жесть белая листовая литографированная по нормативно-технической документации;

- жесть хромированная лакированная марки СЛЖК по ТУ 1-14-2771-79;

- алюминиевая лакированная лента или листы по нормативно-технической документации;

- припой оловянновинцовый по ГОСТ 21930-76 с содержанием олова не менее 40 %;

- жесть белая импортная.

*) Банка 20А по ТУ 18-4-20-78.

Б. Банки алюминиевые для консервов (по нормативно-технической документации)

Обозначение банок

Вместимость (номинальный объем), см3

Наружные (наибольшие) размеры, мм

диаметр

высота

100

76,3

32

250

76,3

71,7

ЗА

250

102,5

41,0

350

102,5

55,3

500

102,5

77,4

Примечание: 1. Материалы для изготовления банок и крышек:

- алюминий марок А7, А6 и А5 (по ГОСТ 11069-74);

- сплавы алюминия марок АМг-2 и АМг-5 (ГОСТ 4784-74).

2. Внутренние поверхности банок должны быть лакированными или литографированными.

Лаки должны быть разрешены к применению Минздравом РФ и органами Госсанэпиднадзора.

В. Тубы алюминиевые для консервов (по ОСТ 18-306-77*)

Обозначение

Вместимость (справочная), см3

Наружные (наибольшие) размеры, мм

диаметр

высота

13

170 ± 5

40 ± 0,1

105,0 ± 2,0

12

97 ± 3

35 ± 0,34

150 ± 1,5

11

65 ± 2

30 ± 0,1

125 ± 2,0

Примечание: 1. Для производства туб должен использоваться алюминий марки А7 (ГОСТ 11069-74).

*) Срок действия ОСТа до 01.07.92 г.

Г. Тара стеклянная для консервов (По ГОСТ 5717-91 и ГОСТ 10117-91)

Вид тары

Диаметр венчика горловины, мм

Вместимость, см3

Наружные размеры, мм

Масса единицы тары, т



номинальная

полная

Диаметр цилиндрическ. части

Высота общ.



Банки по ГОСТ 5717-91

58

250

280 ± 10

71

100

170



68

250

280 ± 10

71

100

170



68

350

385 ± 10

72

125

210



82

500

560 ± 15

89

118

255



82

650

700 ± 15

89

141

300



82

800

865 ± 15

93

162

355



82

1000

1060 ± 20

105

162

410



82

2000

2080 ± 30

133

207

750



82

3000

3200 ± 50

154

236

960



82

10000

10300 ± 150

220

380

2400



Бутылки по ГОСТ 10117-91

Тип XI

200

215 ± 7

55

195

240



X

330

345

63

230

350



X

500

520 ± 7

72

230

415



Таблица 7

НОРМЫ ПОТЕРЬ
стеклянной консервной тары при транспортировании, разгрузке, хранении и в производстве (в %)

Наименование операций

Бутылка стеклянная для пищевых жидкостей по ГОСТ 10117-91

Банка стеклянная для консервов по ГОСТ 5717-91

Банка стеклянная консервная производства НРБ

Вместимость, см3

200-500

100-250

350-1000

2000-3000

5000-10000

400-800

новая

возвр.

новая

возвр.

новая

возвр.

новая

возвр.

новая

возвр.

возвратная

1

2

3

4

5

6

7

8

9

10

11

12

1. Транспортирование в вагонах, контейнерах, баржах























в упаковке*

0,8

1,0

0,9

1,2

1,0

1,4

0,3

0,7

0,5

0,8

1,4

без упаковки**

1,5

1,8

-

-

1,8

2,0

0,5

1,0

0,9

1,2

-

2. Разгрузка вагона, контейнера, баржи























в упаковке

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

без упаковки

0,3

0,3

-

-

0,3

0,3

0,3

0,3

0,3

0,3

-

3. Транспортирование автомобильным транспортом и другими видами транспортных средств























в упаковке

0,3

0,5

0,3

0,6

0,3

0,8

0,2

0,7

0,3

0,7

1,4

без упаковки

0,5

0,8

-

-

0,5

1,0

0,5

1,0

0,5

0,9

1,8

4. Разгрузка автомобильного транспорта и других видов транспортных средств























в упаковке

0,1

0,1

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

без упаковки

0,2

0,2

-

-

0,3

0,3

0,3

0,3

0,3

0,3

0,3

5. Хранение (укладка в штабель, расштабелирование)























а) в тарном складе























в упаковке

0,3

0,3

0,5

0,5

0,8

0,8

0,3

0,3

0,3

0,3

0,8

без упаковки

0,5

0,5

-

-

1,2

1,2

0,5

0,5

0,5

0,5

1,2

б) на открытых площадках























в упаковке

0,5

0,5

0,8

0,8

1,5

1,5

1,2

1,2

1,2

1,2

2,0

без упаковки

1,0

10

-

-

2,0

2,0

1,8

1,8

1,8

1,8

2,0

6. Транспортирование из тарного в производственный цех

0,1

0,1

0,1

0,1

0,1

0,1

7. Расформирование пакет-поддонов: блока из термоусадочной пленки, разгрузка тары-оборудования

0,1

0,1

0,1

0,1

0,1

0,1

8. Мойка, шпарка и подача на фасование

1,2

1,1

1,55

1,2

1,1

1,6

9. Фасование, укупоривание, ополаскивание и подача на тепловую обработку:













- при температуре фасования до 95 °С включительно

0,5

0,2

0,3

0,6

0,5

1,0

- при температуре фасования более 95 °С

1,0

-

0,7

1,3

1,0

-

10. Тепловая обработка, мойка, сушка банок с готовой продукцией:













а) при стерилизации:













- в стерилизаторах непрерывного действия («Хунистер» и др.)

0,3

0,45

0,35

-

-

-

- в автоклавах

0,3

0,2

0,3

0,3

-

0,75

б) при пастеризации:













- в пастеризаторах непрерывного действия

0,3

0,3

0,3

0,6

-

-

- в автоклавах

0,3

0,2

0,3

0,3

-

0,75

в) выдержка при температуре фасования более 95 °С («горячий розлив»)

-

-

-

0,3

0,3

-

11. Транспортирование на склад готовой продукции:













- транспортерами

0,08

0,08

0,08

0,25

0,25

0,1

- авто- и электропогрузчиками на расстояние













до 250 м включительно

0,1

0,1

0,1

0,1

0,1

0,1

более 250 м

0,2

0,2

0,2

0,2

0,2

0,2

12. Оформление готовой продукции на механизированных линиях и вручную, укладка в ящики

0,1

0,1

0,1

0,1

0,1

0,1

13. Хранение готовой продукции на складе (штабелирование, расштабелирование)

0,2

0,2

0,2

0,2

0,2

0,2

14. Подача и загрузка готовой продукции на все виды транспортных средств для отправки

0,1

0,1

0,1

0,1

0,1

0,1

*) в упаковке            - в ящиках, пакет-поддонах, мешках, термоусадочной пленке в виде блоков и других видов упаковки;

**) без упаковки      - штабелями, в таре-оборудовании

Примечание: 1. При использовании перевалочных пристанционных баз (складов) нормы потерь пустой стеклянной тары увеличиваются на 0,2 % (дополнительные погрузочно-разгрузочные операции).

2. При транспортировании стеклянной тары последовательно по железной дороге и автомобильным транспортом, нормы потерь учитывать по соответствующим пунктам данных норм.

3. При транспортировании стеклотары автомобильным транспортом в горных местностях приведенные нормы потерь увеличиваются на 50 %.

4. При расположении тарных складов за пределами территории завода нормы потерь при транспортировании из тарного склада в производственный цех увеличивается на 0,1 %.

5. При использовании в производстве полуфабрикатов, расфасованных в стеклянную консервную тару вместимостью 3000-10000 см3 норма потерь банок:

- при вскрытии их - 0,6 % (3000 см3) и 0,4 % (10000 см3);

- при опорожнении и ополаскивании - 0,2 % (3000 и 10000 см3)

на последующих процессах (транспортирование, мойка, шпарка и т.д.) потери принимаются согласно выше приведенным нормам.

6. При использовании перевалочных пристанционных складов для отгрузки готовой продукции нормы потерь увеличиваются на 0,1 % (дополнительные погрузочно-разгрузочные операции).

7. На предприятиях могут устанавливаться индивидуальные нормы потерь стеклотары на операциях технологического процесса, имеющих отличительные особенности, характерные для данного производства.

Основание: Нормы потерь стеклянной консервной тары при транспортировании, разгрузке, хранении и в производстве утв. Главным управлением государственных продовольственных ресурсов 20.12.89 г.

Таблица 8

ТАРА УПАКОВОЧНАЯ

А. Ящики из гофрированного картона для консервов (По ГОСТ 13516-86)

Номер ящика по ГОСТ 13516-86

Размеры ящика, мм

Тара, подлежащая укладке в ящик

внутренние

банки алюминиевые цельные по нормативно-технической документации

банки металлические по ГОСТ 5981-88

банки стеклянные по ГОСТ 5717-91 (диаметр венчика горловины, мм), емкость, мл

бутылки стеклянные по ГОСТ 10117-91, тип (емкость, мл)

Число единиц тары в 1-м ящике (шт.)

длина

ширина

высота

1

2

3

4

5

6

7

8

9

1

220

220

250

-

15

-

-

1

3

264

175

210

-

5

-

-

24

5

270

270

210

-

-

I-82-2000

-

4

8

317

162

267

-

47

-

-

2

9

317

317

173

-

14

-

-

4



-

-

-

-

12

-

-

18

10

317

317

240

-

-

I-82-3000

-

4

11

323

323

165

-

-

I-82-1000

-

9

16

350

264

210

-

5

-

-

48

18

350

264

262

-

5

-

-

60

19

360

300

221

-

-

-

ХI-КП-200

30

20

368

368

118

-

-

I-82-500

-

16

23

380

228

190

1А

-

-

-

90









-

9

-

-

30

24

380

228

217

-

4

-

-

45

25

380

228

228

1А

-

-

-

105









-

-

-

45









-

24

-

-

112









-

43

-

-

30









-

46

-

-

30









-

-



Х-КП-500

15

26

380

228

268

-

-

II-68-350

-

30

27

380

228

285

-

4

-

-

60









-

9

-

-

45

28

380

253

237

-

23

-

-

72

30

380

285

152

-

-

I-82-650

-

12

31

380

285

171

-

-

II-82-800

-

12

34

380

285

237

-

-

I-82-500

-

24

40

380

380

142

-

-

I-82-650

-

16

43

390

310

237

-

-

-

Х-КП-500

20









-

-

-

Х-КП-330

24

44

398

200

230

-

-

-

Х-КП-330

18

46

410

270

210

-

-

I-58-200

-

48













I-82-2000

-

6

49

412

310

127

-

13

-

-

12

52

412

310

165

2А

-

-

-

60









-

-

-

48









-

-

-

36









-

-

-

24









-

3

-

-

48









-

8

-

-

36

55

432

323

165

-

-

I-82-1000

-

12

57

440

220

210

-

-

I-58-250

-

36

59

440

220

250

-

15

-

-

2

63

455

304

206

-

-

I-58-250

-

48

65

460

305

192

-

9

-

-

48

68

475

315

173

-

14

-

-

6

70

480

250

195

-

-

-

XI-КП-200

32

74

412

310

253

-

13

-

-

24

Примечание: 1. Предельная масса груза в ящики по ГОСТ 13516-86: №№ 26, 46, 63 - 25 кг, №№ 1, 5, 8, 30-49 - 15 кг, № 3 - 10 кг, № 23 - 16 кг, № 20 - 17 кг, остальных - 20 кг.

2. Допускается укладка банок в дощатые ящики по ГОСТ 13358-84.

Б. Ящики полимерные многооборотные для упаковки бутылок с соками (по ОСТ 10-16-92)

Номер ящика по ОСТ 10-16-92

Внутренние размеры, мм

Тара, подлежащая укладке в ящик

ящика

гнезда

бутылки стеклянные по ГОСТ 10117-91 тип (емк. мл)

Число единиц тары в 1-м ящике (шт.)

длина

ширина

высота

длина

ширина

высота

1

2

3

4

5

6

7

8

9

1

420

350

255

68

68

120

XI-КП-200

30

X-КП-330

30

5

395

315

272

77

77

130

X-КП-500

20

В. Тара упаковочная для быстрозамороженной продукции (по ОСТ 10-86-87; ОСТ 111-6-82; ОСТ 111-7-82; ОСТ 111-8-82; ОСТ 111-18-84)

№№ пп

Наименование упаковочной тары

Ассортимент упаковываемой продукции

№ ящика

Внутренние размеры, мм

Вместимость, дм3

Предельная масса груза в ящике, кг

1

2

3

4

5

6

7

8

9

1

Ящики из гофрированного картона для пищевых продуктов, спичек, табачных изделий и моющих средств (ГОСТ 13511-91Е)

- блюда обеденные быстрозамороженные

- овощи быстрозамороженные

- плоды и ягоды быстрозамороженные

- полуфабрикаты овощные пюреообразные быстрозамороженные

- полуфабрикаты плодовоягодные (пульпа и пюре) быстрозамороженные

5

380

190

304

21,9

20

2

Мешки бумажные (ГОСТ 2226-88 марки П)

снабжение пленочными мешками-вкладышами по ГОСТ 19360-74

- овощи быстрозамороженные

- плоды и ягоды быстрозамороженные

Г. Тара упаковочная для сухофруктов (по ГОСТ 12003-76)

№№ пп

Наименование упаковочной тары

№ ящика

Внутренние размеры, мм

Наружные размеры

Вместимость дм3

Предельн. масса груза в ящике, кг



длина

ширина

высота

диаметр

высота

диаметр



1

2

3

4

5

6

7

8

9

10

11



1

Ящики из гофрированного картона для пищевых продуктов:

спичек, табачных изделий и моющих средств (ГОСТ 13511-91Е)

5

380

190

304

-

-

-

21,9

20



9

380

285

266

-

-

-

28,8

20



10

380

380

237

-

-

-

34,2

30



11

380

380

253

-

-

-

36,5

25



18

413

317

190

-

-

-

24,9

25



21

442

317

442

-

-

-

61,9

20



2.

Ящики гофрированного картона для кондитерских изделий (ГОСТ 13512-91)

16

380

285

190

-

-

-

20,6

15



17

380

285

228

-

-

-

24,7

15



19

380

285

285

-

-

-

30,9

20



22

380

380

228

-

-

-

32,9

20



23

380

380

237

-

-

-

34,2

25



3.

3. Ящики дощатые для продукции пищевой промышленности (ГОСТ 13360-84)

5

426

340

285

-

-

-

41,3

35



6

457

380

310

-

-

-

53,8

35



7

475

325

165

-

-

-

25,5

25



9-1

506

253

210

-

-

-

26,9

25



11

550

398

408

-

-

-

89,3

45



4.

Ящики из листовых древесных материалов для пищевых продуктов и спичек (ГОСТ 10131-87)

6

380

285

228

-

-

-

24,7

15



7

380

285

285

-

-

-

30,9

25



9

362

310

335

-

-

-

37,6

35



10

380

380

237

-

-

-

34,2

30



5.

Барабаны фанерные (ГОСТ 9336-80)

1

-

-

520

310

558

326

40





2-1

-

-

442

335

500

351

40





2-2

-

-

462

346

500

370

43





6.

Барабаны картонные навивные (ГОСТ 17065-77)











400

266

20















360

320

25















400

320

28





7.

Мешки бумажные (ГОСТ 2226-88) марки НМ





















Таблица 9

Норма расхода сырья на 1 т сухофруктов

Виды сырья

Норма расхода сырья, т

Молдавия, Украина, Россия

Средняя Азия

машинная сушка

солнечная сушка

1

2

3

4

Слива:







Чернослив

3,8

3,5

3,9

и др. помологические сорта

4,4

3,8

4,2

Слива сушеная товарной доработки

0,984

-

-

Абрикосы:





4

Урюк крупноплодный, среднеплодный, Бабай

-

3,2

3,6

Урюк Хасак и Харджи

-

2,7

3,1

Яблоки:







неочищенные окуренные и без предварительной обработки

6,2

5,8

6,0

неочищенные без семенного гнезда

7,5

6,9

7,3

Сушеные яблоки-дичка

6,5

6,5

6,9

Груша, айва

5,1

5,0

5,2

Алыча

-

4,7

5,2

Кайса и курага из абрикосов

-

-

4,4

Курага из персиков

-

-

6,8

Виноград

5,3

3,9

4,4

Вишня, черешня

4,4

3,9

4,2

Заводская обработка, кг/т готового продукта

Виноград                                                                          1031

Урюк крупноплодный, среднеплодный, Бабай           1009

Урюк Хасак и Харджи                                                   1018

Кайса и курага из абрикосов                                         1006

Вишня                                                                              1012

Слива, алыча                                                                   1022

Курага из персиков                                                         1039

Яблоки                                                                             1067

Груши                                                                               1075

Нормы расхода сырья при производстве сухофруктов и заводской их обработке подлежат проверке в производственных условиях.


Таблица 10

Основное технологическое оборудование предприятий консервной промышленности и его технические показатели

Серийно-выпускаемое оборудование

№№ пп

Наименование оборудования

Тип оборудования

Производительность

Масса, кг

Завод-изготовитель

Установленная мощность электродвигат. (квт.)

Потребность

Кол-во отсасываем. воздуха м3

Габаритные размеры оборудован. мм

в паре

в воде

расх. кг/ч

расх. м3

давл. МПа

давл. МПа

1

2

3

4

5

6

7

8

9

10

11

Машины моечные для сырья

1.

Машина щеточно-моечная для мойки огурцов, кабачков и баклажанов

ТI-КУМ-III

по огурцам - 4 т/ч

по баклажанам 3 т/ч

1725

г. Самара завод «Продмаш»

2,2

-

3

0,2÷0,3

-

4850 × 1300 × 1950

2.

Машина моечная барабанно-щеточная для мойки огурцов, баклажанов, кабачков и других видов сырья с твердой поверхностью

ТI-КУ2-М-III

4000 кг/ч

1300

Киевское ПО им. Артема

1,5

-

-«-

-

4300 × 1300 × 1900

3

Машина моечная для мойки овощей и фруктов, кроме корнеплодов листовых и бахчевых

ТI-КУМ-5

по томатам 5 т/ч

885

г. Самара завод «Продмаш»

4,5

-

5

0,2÷0,3

-

3850 × 1310 × 1805

4.

Машина моечная конвейерная



















Тип I - с роликовым конвейером для мойки томатов и семечковых плодов

ТI-КУ2-М-5

6000 кг/ч

900

То же

4,5

-

4

0,2÷0,3

-

3800 × 1280 × 1790

Тип - П с ленточным конвейером для мойки косточковых плодов



4000 кг/ч

900

То же

4,5

-

2,68

0,2÷0,3

-

3800×1280×1790

5.

Машина для мойки мелкоплодных фруктов, ягод и бобовых культур (ополаскивание, охлаждение после тепловой обработки)

А9-КМ2-Ц

4000 кг/ч

320

г. Самара завод «Продмаш»

0,75

-

3

0,2÷0,3

-

2000 × 682 × 1700

6.

Машина моечная лопастная для мойки корнеплодов (картофель, морковь, свекла)

А9-КЛ2-А/1

5000 кг/ч

1300

г. Самара

-«-

1,5

-

5

0,2÷0,3

-

4650 × 1280 × 2275

7.

Машина моечная конвейерная для мойки овощей и фруктов, кроме корнеплодов, листовых и бахчевых

А9-КМ2-Б

по томатам 12,5 т/ч

1150

Кишиневский завод «Пищемаш»

4,1

-

10

0,2÷0,3

-

4450 × 1420 × 1650

8.

Машина моечная



















Тип I - с роликовым конвейером для мойки яблок и томатов

А9-КМИ

1000 кг/ч

485

Изяславский завод «Пищемаш»

2,05

-

1

0,2÷0,3

-

1710 × 885 × 1610

Тип II - с ленточным конвейером для мойки абрикосов, черешни и вишни



-«-

470



-«-

-

-«-

-



9

Машина моечная вибрационная для мойки косточковых плодов и ягод

ММВ-1

1000 кг/ч

270

Иркутский авиацион. завод им. 60-летия СССР

0,37

-

1

0,2÷0,3

-

2225 × 550 × 1320

10.

Машина моечная универсальная для мойки овощей и фруктов

ММУ-1

1000 кг/ч

700

-«-

5,9

-

-«-

-

3440 × 1300 × 1560

11.

Машина для мойки корнеплодов артофель, морковь, свекла, белый корень)

РЗ-КМФ

1000 кг/ч

1100

Закарпатское ВПО пгт Дубовое

2,1

-

-«-

-

3612 × 1000 × 1950

Машины для калибровки, сортировки, очистки, транспортировки

1.

Конвейер сортировочный (роликовый)

Три исполнения

А9-ККТ.1

6300 кг/ч

700

Арсеньевское АПО

0,73

-

1,68

0,2÷0,3

-

5000 × 1000 × 1600

А9-ККТ.1-01

12500 кг/ч

800

То же

0,93

-

3,33

0,2÷0,3

-

5000 × 1250 × 1600

А9-ККТ.1-02

16000 кг/ч

950

То же

1,28

-

4,25

0,2÷0,3

-

6000 × 1250 × 1600

2.

Конвейер сортировочный ленточный

Два исполнения

А9-ККТ.2

3150 кг/ч

680

Кумертауское АПО

0,62

-

0,84

0,2÷0,3

-

5000 × 1000 × 1600

А9-ККТ.2-01

6300 кг/ч

730

То же

0,73

-

1,68

0,2÷0,3

-

6000 × 1000 × 1600

3.

Конвейер ленточный инспекционный

А9-КТФ

по томатам 3 т/ч

850

Изяславский завод «Пищемаш»

0,92

-

-

-

5500 × 1400 × 1100

4.

Конвейер ленточный для транспортирования фруктов на подъем

А9-КТБ

2000 кг

370

Хашурский механич. завод ПО «Грузпищемаш»

0,5

-

-

-

угол наклона 20...45°

ширина ленты - 400 мм

1500..2650 × 900 × 1500 × ..2800

5.

Конвейер с ополаскиванием для капусты

А9-КТЧ

1000 кг/ч

440

Закарпатское ВПО пгт Дубовое

0,55

-

-

-

2780×905×1820

6.

Элеватор «Гусиная шея» для перемещения продуктов на определенную высоту

Р9-КТ2

по гороху 13,5 т/ч

по овощам 9 т

по фруктам 5,85 т/ч

800

Объединение «Карловкапищемаш»

0,8

-

-

-

4880 × 830 × 4490

H подъема = 3,9 м

Р9-КТ2-Э-01

То же

730

То же

0,8

-

-

-

4420 × 830 × 3835

H подъема = 3,25 м

Р9-КТ2-Э-02

То же

660

То же

0,8

-

-

-

3960 × 830 × 3835

H подъема = 2,59 м

Р9-КТ2-Э-03

То же

590

То же

0,8

-

-

-

3500 × 830 × 2525

Н подъема 1,94 м

7.

Машина для снятия покровных листьев капусты

А9-КЮА

1000 кг/ч по сырью

1700

МНПО «Авангард» Москва

3,0

-

-

-

3800 × 1920 × 2720

8.

Конвейер для транспортировки цилиндрической тары вместимостью 200 ÷ 3000 мл

М8-АКС М

Скорость движения транспортной цепи 0,54 м/с

Полезная нагрузка на 1 м цепи - 25 кг

340

г. Кишинев

Завод пищевого оборудования

0,55 кВт

-

-

-

L = 10270

h = 850 ÷ 1175

В = 485

9.

Машина для высверливания кочерыг капусты

РЗ-КЮБ

1000 кг/ч

500

МНПО «Авангард» Москва

3,0

-

-

-

1150 × 800 × 2300

10.

Машина для сухой и мокрой очистки корнеплодов (картофель, морковь, свекла, белый корень)

РЗ-КЧЧ

500 кг/ч

700

Киевск. авиацион. ПО им. 50-лет. Октября

1,0

-

0,3

0,2÷0,3

-

2240 × 1000 × 1950

11.

Устройство для чистки перца (удаление семенника)

А9-КЮГ

160 кг/ч

650

МАПО им. Дементьева

Москва

1,5

-

-

-

1350 × 895 × 1925

12.

Машина для очистки чеснока

А9-КЧП

50 кг/ч

322

г. Самара

завод «Продмаш»

1,0

-

-

-

1740 × 690 × 1500

13.

Машина для отделения плодоножек вишни, сливы, черешни

А9-КЧЭ

по черешне и вишне - 2,1 т/ч

по сливе - 2,0 т/ч

410

Кишиневский завод пищевого оборуд.

1,5

-

-

-

2000 × 900 × 1400

14.

Машина для очистки лука

МОЛ-100

100 кг/ч

55

Барановичский завод торгмаш

0,37

-

-

-

595 × 425 × 850

15.

Машина для удаления косточек из плодов слив и абрикосов

РЗ-КЧЩ

500...800 кг/ч

1200

Таганрогское АПО

3,37

-

0,3

0,2÷0,3

-

2900 × 1120 × 1610

16.

Агрегат для очистки лука от кожуры

А9-КЧХ/1

300 кг/ч

1500

Калиновское ПО «Пищемаш»

5,42

-

-

-

1660 × 1060 × 3660

17.

Конвейер дочистки (транспортировка очищенного картофеля с дочисткой вручную)



















16 раб. мест

КД-

600 кг/ч

640

Киевское ПО «Томак»

1,1

-

1

0,2÷0,3

-

8090 × 1200 × 910

24 раб. места

800 кг/ч

825

1,1

-

1

0,2÷0,3

-

10890 × 1200 × 910

18.

Картофелечистка непрерывного действия

КНА-600М 1

600 кг/ч

600

То же

2,7

-

1,5

0,2÷0,3

-

1500×1150×1280

19.

Картофелечистка (картофель и корнеплоды)

МОК-350

350 кг/ч

70

Барановичский завод торгового машиностроен.

0,55 кВт

-

-

-

755 × 450 × 785

20.

Сепаратор для очистки плодоовощных соков

Г9-КОВ

10000 л/ч

1940

Махачкалинский завод сепараторов

15

-

-

-

1550 × 1200 × 1650

21.

Сепаратор

А1-ВСЗ

6000 л/ч

1500

Плавский машзавод «Смычка»

15

-

-

-

1685 × 1070 × 1435

Машины для резки сырья

1.

Машина для резки яблок

А9-КАН

600 ÷ 800 кг/ч

700

г. Красилов

п/о «Пищемаш»

1,1

-

-

-

2500 × 1200 × 1650

2.

Машина для резки яблок

РЗ-КРА

2000 кг/ч

2085

Хашурский мехзавод

2,2

-

-

-

6050 × 1480 × 1800

3.

Машина для резки овощей и фруктов

А9-КИП

5000 кг/ч

355

Одесский механич. завод

1,71

-

-

-

1130 × 950 × 1200

А9-КИП-01

5000 кг/ч

402

-«-

1,71

-

-

-

1550 × 950 × 1320

4.

Машина для резки корнеплодов

А9-КР-2В

3000 кг/ч

270

-«-

1,5

-

-

-

640 × 840 × 1360

5.

Машина для резки кабачков на кружки

А9-КЛГ/2

1800 кг/ч

450

Калиновск. машиностроит. завод

1,76

-

-

-

2930 × 812 × 1756

6.

Машина для резки корнеплодов и фруктов

МР-500

550 кг/ч

32

ММЗ «Звездочка»

п. Томилино Московск. обл.

0,55

-

-

-

650 × 400 × 650

7.

Машина шинковальная с транспортером

РСКЕ-КИМ

5000...10000 кг/ч

450

Некрасовский машзавод

4,0

-

-

-

1610 × 960 × 1510

8.

Машина для резки зелени

КРЗ-6М1

270 кг/ч

96

г. Тихорецк

механич. завод и

г. Тирасполь

ЭМЗ № 3 ПОЭО «Агропроммаш»

0,6

-

-

-

1415 × 560 × 1200

9.

Машина для измельчения (резка кабачков, баклажанов)

РЗ-КИЖ

По кабачкам 10 т/ч

по баклажанам 7,7 т/ч

1500

Тирасполь ПО «Агропроммаш»

6,0

-

-

-

3265 × 1235 × 2470

10.

Машина овощерезательная (для сырых и вареных овощей)

МРО-350.01

6 видов нарезки

600 ÷ 300 кг/ч

27

ПО «Белорусторгмаш» г. Барановичи

0,37

-

-

-

515 × 292 × 575

Машины для измельчения

1.

Дробилка (дробления фруктов и овощей)

Д1-7,5

по яблокам 7,5 т/ч

по моркови 2,5 т

260

Изяславский завод «Пищемаш»

7,5

-

-

-

870 × 485 × 920

2.

Дробилка (измельчение томатов)

Д2-7,5

по томатам 75 т/ч

545

То же

2,7

-

-

-

1850 × 500 × 2100

3.

Дробилка (измельчение томатов)

Д2-15

по томатам 15 т/ч

555

То же

4,7

-

-

-

1850 × 500 × 2100

4.

Измельчитель мяса

ЯЗ-ФИ2-Б

6500 кг/ч

650

Барнаульский станкостроительный з

55

-

-

-

1475 × 1490 × 1155

5.

Машина для резки шпига и мяса

Я2-ФИА

800...3400 кг/ч

1610

Полтавский завод «Продмаш»

10

-

-

-

2190 × 2115 × 1800

6.

Куттер

Л5-ФКБ

2250 кг/ч

3180

Черкасский завод им. Петровского ПО «Темп»

50,23

-

-

-

3600 × 2150 × 2300

7.

Перцемолка

ПР-01

15-20 кг/ч

27

Московский завод эксперимент.

0,6

-

-

-

380 × 220 × 375

8.

Перцемолка

ЯЧ-ФБЦ

60 ÷ 70 кг/ч

135

НПО «Волгомясомолмаш»

1,8

-

-

-

600 × 365 ×940

9.

Мясорубка

МИМ-300

300 кг/ч

55

ПО «Белорусторгмаш»

г. Барановичи

1,5

-

-

-

680 × 370 × 950

10.

Дробилка

РЗ-ВДМ-20

по яблокам 20 т/ч

660

Завод «Искра»

г. Кумертау Башкортостан

22

-

-

-

1432 × 913 × 810

11.

Дробилка

ВДР-5

по яблокам 5 т/ч

250

То же

11

-

-

-

915 × 624 × 1142

Машины протирочные

1.

Машина протирочная

Т1-КП2-Х,

ТУ-27-31-3431-87

по томатам 1750 кг/ч

по семечковым плодам, овощам и полуфабрикатам - 1000 кг/ч

120

Одесский механический завод

1,5

-

-

-

896 × 410 × 660

2.

Машина протирочная

П1-7.1

ТУ 27-31-3444-87

По томатам - 7100 кг/ч

по овощам и семечковым плодам - 4000 кг/ч

по косточковым плодам 4000 кг/ч

250

Красиловское ПО «Пищемаш»

5,5

-

-

-

1300 × 410 × 710

3

Машина для протирания

А9-КИГ-3,5Д

ТУ 27-21-3435-87

по томатам 3,55 т/ч

по овощам 2,5 т/ч

по семечковым плодам (яблоки) 2,5 т/ч

385

Одесский механич. завод

5,5

-

-

-

1380 × 570 × 1310

4

Машина для протирания

А9-КИГ-1

ТУ 27-31-3435-87

по томатам 14 т/ч

по овощам 10 т/ч

по семечковым плодам (яблокам) 10 т/ч

750

То же

20

-

-

-

1690 × 750 × 1510

5

Машина для протирания

РЗ-КИЗ

по томатам 9000 кг/ч

по яблокам 6000 кг/ч

по тыкве 7000 кг/ч

400

г. Тирасполь

ЭМЗ № 3 ПОЭО «Агропроммаш»

для сит с отв. 0,4-7,5

3,0-11,5

-

-

-

1020 × 1000 × 1820

6

Машина протирочная

МП-1000

1000 кг

50

ПО Белорусторгмаш

г. Барановичи

0,75

-

-

-

650 × 350 × 630

7

Гомогенизатор

РЗ-КИК

10000 л/ч

750

Одесский механический завод

23,6

-

-

-

1100 × 1000 × 1850

8

Гомогенизатор

А1-ОГ-2М

5000 л/ч

1600

Одесский механический завод «Продмаш»

37

-

-

-

1480 × 1120 × 1640

9

Гомогенизатор для молока и жидких молочных продуктов

А2-ОГМ-2,5

2500 л/ч

1610

То же

18,5

-

-

-

1480 × 1110 × 1640

10

Гомогенизатор

К5-ОГ-2А 1,25

1200 л/ч

780

-«-

11

-

-

-

965 × 930 × 1400

11

Гомогенизатор для молока и молочн. продуктов

РЗ-ОГ-15

15000 л/ч

5000

П/я Р6207

г. Ленинград

110

-

-

-

2250 × 1970 × 2080

12

Гомогенизатор для молока и молочных продуктов

РЗ-ОГМ-25

25000 л/ч

6300

То же

8,5 × 10-3 квт/л

-

-

-

2250 × 1970 × 2080

13

Гомогенизатор для пюреообразных и жидких плодоовощных продуктов

2002

5000 л/ч

440

Измаильский завод ремонтно-технологического оборудов.

22

-

-

-

1110 × 950 × 2000

Прессы и фильтры

1

Пак-пресс гидравлический

-41

по яблокам 1350 кг/ч

3300

Днепропетровский завод «Продмаш»

2,2

-

-

-

3840 × 1480 × 3035

2

Пресс для винограда

Т1-ВП-20-20

20 т/ч

2900

«Мехзавод»

г. Нежин Черниговская обл.

11

-

-

-

3850 × 1050 × 1620

3

Пресс для винограда

Т1-ВП-20-30

30 т/ч

3000

То же

15

-

-

-

3850 × 1050 × 1620

4

Пресс шнековый

К1-ВПНД-10.00.000

10 т/ч

2770

Завод «Искра»

г. Кумертау Башкортостан

10

-

-

-

4270 × 920 × 1267

5

Пресс дожимочный для отделения сока из яблочной мезги

Б2-ВДЯ-10

10 т/ч

3900

Тбилисский машиностроительный завод «Мегоброба»

7,5

-

-

-

4500 × 1180 × 1850

6

Пресс непрерывного действия для яблок

ПНД-00.00.000

10 т/ч

6300

г. Златоуст Челябинск обл.

Машиностроительный завод

14

-

-

-

5200 × 2300 × 3600

7

Пресс для переработки яблок

ВПЛ5

5 т/ч

3800

Завод «Искра»

г. Кумертау

7,5

-

-

-

5520 × 920 × 1942

8

Пресс для отжима фильтр-картона

М8-ВПЖ

1,75 пакет/ч

1040

Агрегатное производственное объедин.

г. Сим Челябинск. обл.

1,5

-

-

-

1030 × 780 × 1854

9

Фильтр-пресс для осветляющего фильтрования пива и соков

III4-ВФС-25

пива 750 дал/ч

1940

Костромской механический завод им. XVII партсъезда

9,5

-

-

-

4250 × 1090 × 1430

10

Фильтр-пресс для фильтрования купажных сиропов и вина

III4-ВФС-12

600 дал/ч

1700

То же

5,5

-

-

-

3285 × 1090 × 1430

11

Фильтр-пресс для осветляющего фильтрования минеральных вод, безалкогольных и других напитков

III4-ВФЛ-12

по минеральной воде - 650 дал/ч

1580

То же

5,5

-

-

-

2960 × 1090 × 1430

12

Стекатель шнековый для отбора сусла

К1-ВСН-20

20 т/ч

1170

Завод «Искра»

г. Кумертау

2,2

-

-

-

3800 × 1400 × 2100

13

Шнековый стекатель для отбора сусла из виноградной мезги

ВССIII-20Д

20 т/ч

1150

Объединение «Грузпищемаш»

1,1

-

-

-

3470 × 1120 × 2300

14

Стекатель

РЗ-ВСР-10.00.000

10 т/ч

1200

Завод «Искра»

г. Кумертау

2,2

-

-

-

3800 × 1400 × 2100

Смесители

1

Фаршемешалка

Л5-ФМ2-335

3200 кг/ч

920

Машиностроительный з-д им. Петровского

г. Черкассы

« 7,0

-

-

-

3200 × 965 × 1375

2

Фаршемешалка

Л5-ФМ2-150

1100 кг/ч

860

ПО «Темп» То же

4,5

-

-

-

2940 × 965 × 1330

Подогреватели, бланширователи, пастеризаторы

1

Бланширователь

Г4-КБ2Т-400

510 кг/ч

870

Щебекинский маш. стр. з

1,1

95

0,19

-

-

4160 × 1500 × 3155

2

Бланширователь

Г4-КБ2Т-900

1050 кг/ч

1095

То же

1,1

190

0,19

-

-

4160 × 2300 × 3155

3

Бланширователь

РЗ-КБА

10800 кг/ч

1200

Эксперимент. механич. з-д № 3

1,5

1780

0,5

-

-

6500 × 1250 × 1650

5400 кг/ч

ПО Агропроммаш

г. Тирасполь

890

0,5

3600 кг/ч

Каховский ЭМЗ

595

0,5

4

Бланширователь

А9-КБЕ

8000 кг/ч

2200

Хашурский мех. з-д

0,95

200

-

0,15

8640 × 1250 × 1650

5

Подогреватель

А9-КБВ

ТУ.885-222.405-89

70 л/мин

1100

Одесское ПО «Продмаш»

1,2

900

0,25

-

-

2530 × 960 × 2400

6

Подогреватель мезги

ВПМ-20

20 т/ч

2500

Нежинский механич. завод

3,0

2200

0,17

-

-

4150 × 1280 × 1800

7

Аппарат теплообменный с очищаемой поверхностью нагрева

А9-КБД:

ТУ 27-31-3228-85

по томат-пасте - 5 т/ч

1650

Кишиневский завод пищевого оборудов.

7,5

1000

-

-

2785 × 1390 × 2060

8

Аппарат для паротермический очистки корнеплодов

А9-КЧЯ

ТУ 27-31-33/2-86

по картофелю - 3000 кг/ч

по моркови 2500 кг/ч

по свекле 2500 кг/ч

3320

Красиловск. ПО «Пищемаш»

Киевское АПО им. 50-лет. Октября

6

320

0,8

2

0,3

-

5450 × 2525 × 3600

9

Установка для стерилизации сока

АТ-100

7000 кг/ч

2700

Экспериментальный механический завод № 3 ПО «Агропроммаш»

г. Тирасполь

4,0

600

0,2

18,0

0,3

-

7100 × 2800 × 2470

10

Установка теплообменная пластинчатая

А1КЛ-5

5000 л/ч

1430

ПО «Поток»

г. Калининград

1,8

60

0,3

-

-

3650 × 1615 × 2500

11

Томатно-соковый агрегат

А9-КАВ

4200 л/ч

3600

Одесский завод «Продмаш»

20

800

0,25





6000 × 1000 × 3960

12

Установка пастеризационная трубчатая

Т1-ОТЛ

5000 л

448

Машиностроительный завод

Москва

3,0

700

0,3-0,4

-

-

1500 × 1400 × 2140

13

Установка пастеризационная трубчатая

Т1-ОУТ

10000 л/ч

670

Машиностроительный завод

Москва

4,0

1500

0,3-0,4

-

-

1500 × 1250 × 2300

14

Установка пластинчатая для охлаждения кефира

А1-ООЛ-12,5

(А1-ОКН)

10000 л

1200

Болшевский машиностроит. з-д

2,2

-

10,0

0,4

-

1900 × 800 × 1600

Варочные котлы, выпарные аппараты

1

Котел варочный опрокидывающийся

МЗ-2С-244а

0,15 м3

300

Махачкалинский з-д «Дагрыбреммаш»

-

100

0,4

-

-

1790 × 1012 × 1240

2

Котел варочный опрокидывающийся с мешалкой

МЗ-2С-244б

0,15 м3

365

То же

0,6

100

0,4

-

-

1790 × 1012 × 1380

3

Реактор

МЗ-2С-210

1 м3

900

-«-

3,0

100

0,25

-

-

1320 × 1195 × 2905

4

Реактор

МЗ-20-316

0,5 м3

485

Махачкалинский з-д «Дагрыбреммаш»

1,2

100

-

-

1360 × 1195 × 1700

5

Вакуум-выпарная установка

МЗ-20-241ам

0,5 м3

1889

-«-

7,2

100

0,25

-

-

3750 × 1965 × 2840

6

Вакуум-аппарат

МЗ-20-241а

0,5 м3

900

Махачкалинский з-д «Дагрыбреммаш»

3

100

0,25

-

-

1750 × 1275 × 2840

7

Аппарат выпарной двутельный

МЗС-320

1 м3

910

ПО «Ростпродмаш»

г. Ростов-на-Дону

3

100

0,4

-

-

1300 × 1300 × 3170

8

Аппарат выпарной двутельный

МЗС-320м

1 м3

1810

То же

7,6

100-200

0,4

-

-

3240 × 2700 × 3170

Оборудование для обжаривания и замораживания

1

Печь универсальная обжарочная автоматизирован.

А9-КЖД-1

1,0 т/ч

4000

Машиностр. з-д

г. Изяслав

11,5 квт.ч.

700

1,0-1,2

0,1

0,25

-

6000 × 3100 × 3100

2

Печь универсальная обжарочная автоматизированная

А9-КЖД-4

4,0 т/ч

12000

Машиностроит. завод

г. Изяслав

40,00 квт.ч.

2800

1,0-1,2

0,4

0,25

-

12000 × 3100 × 3100

3

Печь универсальная обжарочная автоматизирован.

А9-КЖД-2

2,0 т/ч

6000

-«-

21,5 квт.ч.

1400

1,0-1,2

0,2

0,25

-

8000 × 3100 × 3100

4

Аппарат скороморозильный

РЗ-АС1ПМ

2000 кг/ч

25500

Эксперим. механич. з-д 3 ПОЭО «Агропроммаш»

г. Тирасполь

105

100

0,3

2,0

0,2

-

16600 × 4360 × 5200

5

Плита паровая универсальная

А9-КВД

90...190 кг/ч

600

г. Тула

предприят. п/я Р6687

0,25

80

0,8

0,24

0,25

-

1830 × 1800 × 1190

6

Агрегат роторный морозильный

РЗ-ФУЗ

520...600 кг/ч

9700

Донецкий завод «Продмаш»

4,2







5170 × 4600 × 2920

Сушильные аппараты

1

Сушилка конвейерная

Г4-КСК-15

по сухому картофелю 37 кг/ч

7100

Щебекинский машиностроит. завод

5,66

400

0,6

-

-

6815 × 2570 × 4900

2

Сушилка конвейерная

Г4-КСК-45

по сухому картофелю 110 кг/ч

15380

То же

11,4

1200

0,6

-

-

9070 × 3260 × 4900

3

Сушилка конвейерная

Г4-КСК-30

по сухому картофелю 74 кг/ч

10230

-«-

11,4

800

0,6

-

-

9270 × 2540 × 4900

4

Сушилка конвейерная

Г4-КСК-90

по сухому картофелю 220 кг/ч

18850

-«-

14,66

2400

0,6

-

-

13700 × 3260 × 4900

5

Агрегат для приготовления витаминной травяной муки

АВМ-1,5БГ

840-1800 кг/ч

38170

Литовское произв. объедин. «Нерис»

100 квт/ч

-

-

-

25540 × 13580 × 11020

6

То же

АВМ-1,5БЖ

АВМ-0,6РГ

АВМ-0,65РЖ

650 кг/ч

17330

То же

103,4

103,15

-

-

-

20936 × 8224 × 8650

7

Сушилка конвейерная ленточная с огневым калорифером

СКО-90

по сухим яблокам - 75 кг/ч

13700

Щебекинский машиностр. завод

41,2

-

-

-

17320 × 9910 × 4095

8

Сушилка туннельная

III18-КIIIВ/3-1

230-375 кг/ч

76000

-«-

27

-

-

-

14400 × 2635 × 40000

9

Аппарат сушильный

III12-КСБ

по сухому картофелю 750 кг/ч

32000

-«-

180

-

-

-

11400 × 4580 × 4960

Наполнители, дозаторы

1

Автомат наполнительный (стеклотары по ГОСТ 5717-80 вместимостью от 800 ÷ 3000 см3 (мл))

ДН1-3-63

40-80 б/мин

1110

Изяславский завод «Пищемаш»

1,1

-

-

-

1515 × 1355 × 1815 ÷ 1915

2

Автомат наполнительный (стеклотара, вместим. 800 ÷ 3000 см3 (мл))

ДНЗ-3-63

40-80 б/мин

1300

З-д пищевого оборудования

г. Кишинев

1,1

-

-

-

1355 × 1550 × 1765 ÷ 1865

3

Автомат дозировочно-наполнительный (стеклотара вместим. от 0,5 до 1 л)

Б4-КДН-22

40-100 б/мин

1500

Машзавод

г. Бар Винницк. обл.

1,1

-

-

-

1350 × 1560 × 1940

4

Автомат дозировочно-наполнительный (стекло, жесть. вместим. 0,32 ÷ 1,0 л)

Б4-КДН-16 6 (модифик.)

160 л/мин

80-320 б/мин

1250

Машзавод

г. Бар Винницк. обл.

1,1

-

-

-

1330 × 2120 × 2240

5

Автомат дозировочно-наполнит. (стеклотара, жестетара, вместим. 0,2 ÷ 1,0 л)

БЧ-ККП-1-1 (ДН1-1-250-2)

125 б/мин

1230

Машзавод

г. Бар Винницк. обл.

1,1

-

-

-

1355 × 1550 × 1725 ÷ 1825

6

Автомат наполнительный (стеклотара, жестетара, вместимостью 0,2 ÷ 1 л)

Б4-КНП1-1 (ДНТ-1-160-1)

160 б/мин

100-200 б/мин

1080

То же

-

-

-

-

1580 × 1320 × 1720

7

Автомат наполнительный (стеклотара, жестетара, вместимостью 0,2 ÷ 1 л)

Б4-КНП1-1 (ДНТ-1-250-1)

250 б/мин 160-320 б/мин

1150

То же

-

-

-

-

1580 × 1320 × 1720

8

Автомат наполнительный (стеклотара, жестетара, вместимостью 0,25÷1 л)

Б4-КДН1-3 (ДНЗ-1-160-1)

160 б/мин

1380

То же

-

-

-

-

1580 × 1500 × 1580

9

Автомат наполнительный (стекло, жесть, вместимостью 0,25 ÷ 1,0)

БЧ-КДН-1-3 (ДНЗ-1-125)

80-160 б/мин

1380

г. Кишинев

з-д пищевого оборудования

1,1

-

-

-

1355 × 1550 × 1675 ÷ 1775

10

Автомат наполнительный (1-82-3000)

III18-КНВ (ДН1-3-63)

40 ÷ 80 б/мин

1150

г. Кишинев,

эксперимент. механический завод

1,1

-

-

-

1475 × 1425 × 2600

11

Стол механизированный (резаные овощи и плоды в стеклотару вместим. 0,5-1 л)

РЗ-КХЕ

1260 ÷ 2100 б/час

860

г. Уфа

НПО «Мотор»

1,1

0,18

-

-

-

1800 × 2500 × 1250

12

Автомат фасовочный для насыпных киселей (200 гр.)

А5-КРВ-2

35 пак/мин

1300

Воронежское АООТ «Упмаш»

3 квтч.

-

-

-

1500 × 1300 × 3100

13

Автомат для фасования сыпучих продуктов в пакеты из термосвариваемых мат. (сухая картоф. крупка и пюре)

А5-КЛIII/Ч

35 пак/мин (250 гр)

1080

То же

2,3 квт.ч.

-

-

-

1450 × 1300 × 3100

14

Автомат для фасования жареного картофеля

А5-105-90

28 пак/мин (100 гр)

2030

То же

3,2 квт.ч.

-

-

-

2450 × 2300 × 3510

15

Автомат упаковочный (пищеконцентраты в полиэтиленовую пленку)

А5-КУА

3060 упаковок/час

1200

г. Москва

п/я 9970

2,2

-

-

-

3150 × 1100 × 1700

Закаточные и укупорочные машины

1

Машина закаточная (с вакуумированием стеклянных консерв. банок

Тип I ГОСТ 5717-91 вместимостью 100-1000 см3 (мл))

БЧ-КЗК-89А

номинальн. 125 б/мин

1600

ПО «Крымпродмаш»

г. Симферополь

1,5

12

0,49÷0,59

-

-

2050 × 1060 × 1790

2

Машина закаточная (стеклянная консервная банка тип I ГОСТ 5717-91 вместимостью 100-1000 см3 (мл.))

БЧ-КЗК-109А

Номинальная 125 б/мин

1600

ПО «Крымпродмаш»

г. Симферополь

1,5

-

-

-

2050 × 1060 × 1790

3

Машина закаточная (стеклянная консервная банка тип I ГОСТ 5717-91 вместимостью 800-3000 см3 (мл.))

БЧЗК-11

Номинальная 63 б/мин

1600

ПО «Крымпродмаш»

г. Симферополь

1,1

-

-

-

2050 × 1060 × 1880

4

Автомат укупорочный паровакуумный (стеклянная консервная банка тип II ГОСТ 5717-91 вместимостью 100-1000 м3 (мл.))

БЧ-КУТ-1

номинальная 125 б/мин

1600

-«-

1,1

15

0,5

-

-

2030 × 1030 × 1820 ÷ 1920

5

Машина закаточная (жестетара вместимостью до 5 л)

БЧ-КЗК-1-01

номинальная 40-63 б/ч

2150

ПО «Крымпродмаш»

г. Симферополь

3

-

-

-

2220 × 1370 × 1990

6

Машина закаточная (жестетара вместимостью 100-500 см3 (мл.))

БЧ-КЗК-79А

номинальная 80-125 б/ч

1800

-«-

3

-

-

-

2050 × 1060 × 1790

7

Машина закаточная (вакуумирование жестетары вместимостью 100-350 см3 (мл.))

БЧ-КЗК-84

БЧ-КЗК-84-02

Номинальная 160 бан

без вакуумустановки 4100

с вакуумустановкой 4300

ПО «Крымпродмаш»

г. Симферополь

машины вакуум установки 5,5

4

-

-

3100 × 1600 × 1800

8

Машина закаточная полуавтоматическая (для стеклянной банки тип I ГОСТ 5717-91 вместимостью 500-3000 см3)

А9ЗД

960 бан/ч

600 бан/ч

190

Измаильский завод ремонтно-технолог. оборудов.

0,37

-

-

-

750 × 415 × 1500

9

Машина закаточная для банок 1-82-500...3000

ЗКУ-1-10

10 бан/мин

230

Нежинский механический завод

0,37

-

-

-

817 × 600 × 1537

10

Машина закаточная полуавтомат. (для стеклянной банки тип I вместим. 0,5 ÷ 3 л)

Д5-ЗКЧ-3-16

12...20 бин

195

Рубцовский машзавод

0,37

-

-

-

725 × 550 × 1755

11

Машина закаточная полуавтоматич. (для стеклянной банки тип I вместим. 0,25 ÷ 10 л)

Д5-ЗКЧМ

12...20 бин

195

То же

0,37

-

-

-

725 × 550 × 1755

12

Агрегат дозировочно-закаточн. (металлическая тара вместим. 100-350 см3 (мл))

БЧ-КАД-

160-320 б/мин

4100

ПО «Крымпродмаш»

г. Симферополь

5,5

-

-

-

3150 × 1800 × 2070

13

Агрегат дозировочно-закаточный (стеклян. тара вместим. 100-1000 мл)

БЧ-КАД-3А

80-160 б/мин

3850

-«-

3,0

-

-

-

3100 × 1800 × 2300

Стерилизационные аппараты

1

Автоклав вертикальный с автоматическим устройством для регистрации и программного регулир. температуры и давления рабочей среды

Б6-КА2-В-2

кол-во корзин - 2

вместим. полезн. 1,8 туб

2000 с учетом автоматики, изоляции, принадлежностей

Батумский маш. з-д

0,2 кВт

0,918

0,4

11,7

0,4

-

1900 × 1300 × 2750

(макс. в час)

2

Автоклав вертикальный с автоматическим устройством для регистрации и программного регулирования температуры и давления рабочей среды

Б6-КА2-В-4

кол-во корзин - 4

вместим. полезн. 3,6 туб

2990 с учетом автоматики, изоляции, принадлежностей

-«-

0,2 кВт

1,600

0,4

18,3

0,4

-

1900 × 1300 × 4200

(макс. в час)

3

Автоклав горизонтальный с программным управлением

А9-КСТ

2,43 м3 (3,81 туб)

3680

Смелянский машиностроительный з-д

7,5

305 кг/цикл

0,4

4,4 м3икл

0,4

-

5000 × 2200 × 2500

4

Пастеризатор (стеклотара 1-58-250)

РЗ-КСВ-8 (12,5 ÷ 16)*

80÷160 б/мин

5410 (7580÷9750)*

Каховский эксперимент. механич. з-д

12,1 кВт

55÷140

0,5

0,21÷0,6

0,2-0,3

-

11850 × 17850 ÷ 20860 × 4300 × 2200

Печные машины для тары

1

Машина моечная для стеклянной тары (2000 × 3000 мл)

СП-70М

1400 бут

9450

Объединение «Мелитопольпродмаш»

18,35

700

0,3...0,5

8

0,15

2000

7150 × 2560 × 2470

2

Машина моечная для стеклянной тары (500, 650, 800, 1000 мл)

СП-72М

6600 бан/ч

14000

Ишимбаевск. завод транспортного машиностроен.

15,5

800

0,3....0,5

12

0,1...0,25

,2.5

6420 × 3450 × 2450

3

Машина для мойки стеклянных банок (200 мл)

И2-КА2М-6

6000 бан/ч

6500

Объедин. «Мелитопольпродмаш»

18,35

550

0,4...0,5

6

0,2

-

5350 × 4750 × 2400

4

Машина для мойки стеклянных банок (Ø 58, емк. 250 мм)

Б3-КА-2М-6

6600 бан

6500

-«-

15

550

0,4...0,5

6

0,2

-

5350 × 4750 × 2400

Б3-КА-2М-6-02

7000 бан/ч

6750

-«-

13,1

550

0,4...0,5

6

0,2

-

5500 × 3000 × 2400

5

Машина для мойки стеклобанок емк. 0,5; 0,8; 1 л

СП-60-2М

3300 бан/ч

8500

Объединение «Мелитопольпродмаш»

16,85

384

0,4...0,5

7,1

0,2

-

6400 × 2500 × 2400

6

Машина банкомоечная (0,6; 0,8; 1,0; 2,0 и 3,0 л)

ЦС-344

800-1000 бан

2460

Тульский машиностроит. завод торгового и технологического оборудован.

8,55

400

0,4...0,5

6

0,2

-

5000 × 2000 × 1480

7

Машина моечная для металлич. консервн. банок (Д = 103 мм)

А9-КМ1-125

8000 бан/ч

465

Одесский механический завод

0,55

80

0,3

0,4

0,2

-

2510 × 910 × 1240

8

Машина моечная для металлич. консервных банок (Д = 70 мм)

А9-КМ2-125

63...125 бан

750

Те же

6,05

100

0,3-0,4

0,56

0,3

-

2770 × 1100 × 1250

9

Машина моечная сушильная (3000 мл)

А9-КМ2

2520 бан

1750

Одесский механический завод

16

100

0,3

1

0,2

-

5500 × 2000 × 1600

10

Машина моечная сушильная (от 350 до 1000 мл)

А9-КМ2-С

2520 бан/ч

1700

Одесский механический завод

16

120

0,3

1

0,2

-

5500 × 2000 × 1500

Насосы

1

Насос для томатной массы

А9-КНА

5,5 л/ч (20 м3/ч ± 10 %)

62

Объединение «Бийскпродмаш»

4,0

-

-

-

590 × 350 × 490

2

Насос для томатной пасты

РЗ-КНБ

по томатной пасте 8 м3

290

Савеловск ПО «Прогресс»

г. Кимры

7,5

15

0,3

0,2

0,2

-

700 × 590 × 1000

3

Агрегат-электронасос

ВНЦ-20/20

20 м3/ч

90

Нежинский механич. завод

3

-

-

-

1100 × 370 × 870

4

Агрегат электронасосный

ВНЦ-40/20

40 м3

120

То же

5,5

-

-

-

1100 × 370 × 870

5

Агрегат электронасосный для перекачиван. мезги и сусла

ПМН-28

32 м3

580

Мехзавод г. Лаголехи ПО «Грузпищемаш»

5,5

-

-

-

2660 × 800 × 1450

6

Установка насосн. для сусла, вина, соков

Ж6-ВПН-10/32

10 м3

150

Некрасовск. машиностр. завод

2,2

-

-

-

975 × 430 × 950

7

Дозировочный электронасос

НД 1,0-100/10К 1

100 л/ч

48

Свесский насосный завод

0,25

-

-

-

475 × 240 × 445

8

Насос двух плунжерный

III5-ПДН-20

12 м3

15 м3

20 м3

700

Пермское ГП «Моторостроитель»

4

-

-

-

900 × 820 × 1460

9

Электронасос центробежный для молока

36-1Ц-1,8-1,2 (тип Г2-ОПА)

6,3 м3

23

Бийск машиностр. объединен. «Восток»

0,75

-

-

-

455 × 265 × 310

10

Электронасос центробежный для молока

36-1Ц-2,8-20 (тип Г2-ОП6)

10 м3

25

То же

1,5

-

-

-

470 × 265 × 310

11

Насос роторный

ВЗ-ОРА-2

0,5-2 м3

38,5

Брестское машиностр. произв. объедин.

0,55

-

-

-

480 × 330 × 255

12

Насос роторный

ВЗ-ОРА-10

10 м3

91

То же

1,5

-

-

-

630 × 400 × 340

13

Установка насосная

А2-IIIН7-К-18,5

3,1 м3/ч

200

Некрасовский машиностр. завод

2,5

-

-

-

1120 × 390 × 445

14

Агрегат электронасосный одновинтовой для мезги

20/5-16/5БВ

16 м3

160

Кишиневский завод пищевого оборуд.

5,5

-

-

-

1700 × 550 × 880

1В12/5-10/5БВ

10 м3

125



3,0

-

-

-

1580 × 550 × 800

15

Насос вакуумный водокольцевой

ВВН 1-6

6,2 м3/мин

590

Бессоновский компрессорный завод НПО «Пензмаш»

15

-

11 л/м

-

1435 × 590 × 980

16

Водокольцевой вакуум-насос

ВВН 1-12

12,2 м3/мин

890

То же

30

-

23 л/мин

-

1840 × 710 × 1220

17

Водокольцевой вакуум-насос

ВВН1-3

3,33 м3/мин

280

То же

7,5

-

7 л/мин

-

1195 × 385 × 720

18

Насос центробежный химический

Х50-32-125Д

12,5 м3

135

Катайский насосный завод

4,0

-

-

-

920 × 416 × 325

Разное оборудование

1

Сборник-мерник

МЗ-20-414

1,9 м3

269

Астраханский завод «Каспреммаш»

-

-

-

-

1381 × 1344 × 2100

2

Мерник-сборник монжус

МЗ-20-420

0,095 м3

54

То же

-

-

-

-

567 × 592 × 1265

3

Резервуар

А9-КЕН-20

20 м3

2200

п. Калиновка Винницкой обл.

-

-

-

-

3100 × 3100 × 4685

А9-КЕН-25

25 м3

2560

-

-

-

-

3100 × 3100 × 5215

А9-КЕН-32

32 м3

2905

П/о «Пищемаш»

-

-

-

-

3100 × 3100 × 6160

А9-КЕН-40

40 м3

3330



-

-

-

-

3100 × 3100 × 7145

А9-КЕН-50

50 м3

3745



-

-

-

-

3100 × 3100 × 8600

4

Банкоукладочная машина (для жестебанок № 7, 9, 12, 13)

А9-БУМ-2

235 ÷ 130 бан/мин

1460

г. Екатеринбург

машиностроит завод

3,5

-

-

-

6700 × 1600 × 2450

5

Просеиватель сахара и соли

РЗ-ПМП

1000 кг/ч

69

Тихорецкий механический завод

0,37

-

-

-

1067 × 815 × 778

6

Мешкоопрокидыватель

«Бэтта»

г/п 100 кг

160

То же

0,6

-

-

-

825 × 630 × 1180

7

Установка для скрепления грузов на поддоне растягивающейся пленкой

МТ-75

42 пак/ч

850

г. Калуга

ЭПЗ ВНИИЭКИТУ

-

-

-

-

2580 × 1640 × 2700

8

Мерник-сборник монжус

МЗ-2С-422

0,8 м3

360

Махачкалинский завод «Дагрыбреммаш»

-

-

-

-

1140 × 1010 × 2000

9

Резервуар

А9-КЕС

50 м3

3600

Красиловское ПО «Пищемаш» и Аргунский завод «Пищемаш»

-

-

-

-

3700 × 3600 × 8800

10

Световой экран

ОБ6Т-24ГБ

6000 б/ч

9,5

ПО «Мелитопольпродмаш»

0,16

-

-

-

612 × 250 × 460

11

Тележка напольная ковшовая

И1-ФТН-250

250 кг

54

Донецкий завод «Продмач»

-

-

-

-

-

12

Проволокошвейная тарная машина

ЗТПШ-50Н

350 кор/ч

300

Киевский з-д «Полиграфмаш»

0,5

-

-

-

960 × 600 × 1500

13

Тележка грузовая

ТГ-250

250 кг

58

Учреждение ОБ-21/5

Брянск. обл. с. Старо дуб

-

-

-

-

1250 × 800 × 252

14

Устройство для разгрузки автоклавных корзин

А9Р2-Г

128 бан

620

Изяславский завод «Пищемаш»

0,5

-

-

-

2615 × 2242 × 950

15

Установка компрессорная

СО-243-Т (СО-7Б)

0,53 м3/мин

0,6 МПа

132

Вильнюсский завод строительно-отделочных машин

4

-

-

-

1150 × 550 × 1000

16

Измельчитель стружкообразователь

III 12-КИЦ

8,7 т/ч

210

Марьиногорский экспериментальный механич. з-д

3

-

-

-

1180 × 800 × 760

17

Фильтр для смеси мороженого

А1IIIФ

4000 кг/ч

62

Уральский электрохимический комбинат

-

-

-

-

1300 × 300 × 700

18

Автомат этикетировочный

Л5-ВЭ2-М

3300 бут/ч

750

Черкасское объединен. «Темп»

2,25

-

-

-

2400 × 1000 × 1240

19

Автомат этикетировочный

Б4-КЭМ-3

125 банин

780

г. Сморгонь п/я М5305

1,65

-

-

-

2550 × 890 × 1400

20

Машина банкоукладочная

А9-КУК

125 бан/мин

1330

Механич. з-д

г. Одесса

2

-

-

-

2600 × 1825 × 1180

21

Машина стиральная

КП-017А

30,6 кг/ч

435

Джамбульский завод коммунального машиностроен.

1,1

-

-

-

1245 × 1050 × 1615

22

Солерастворитель

ХСР-1Р

1,0 м3

277

Московский РМК УХ и МП

-

-

-

-

1920 × 1230 × 1405

ХСР-0,6Р

0,6 м3

125

-

-

-

-

1165 × 1125 × 1385

Технологические линии серийно-выпускаемые отечественными заводами и их технические показатели

1

Комплекс оборудования для асептического консервирования и хранения плодоовощных полуфабрикатов

А9-ККИ

2...5 м3 ч

290000

Кишиневский завод пищевого оборуд.

на консервирование 2600 квт/ч

на санит. обработку 4000 квт

на консервир. 50000 кг на санобработку 240000 кг

на конс. 19200 м3 на санобр. 2700 м3

занимаем. площ. с уч. уст. А9-КЛЮ6 и А9-КЛЮ/51170 м2

в том числе:

Установка стерилизации и охлаждения продуктов

А9-ККИ/1

Установка мойки и стерилизации оборудования

А9-КДЮ/6

Установка подготовки стерильного воздуха

А9-КЛЮ/5

Резервуар (60 шт)

А9-ККИ/1

2

Комплекс оборудования по оформлению стеклянных консервных банок (1-58-250)

А9-КЛС

210 бан/мин

24500

ПО «Петропавловский завод тяжелого машиностроения»

74 квтч.

-

1,2

-

-

3

Установка для ультрафильтрации соков на трубчатых мембранах

М8-УУФ

5 т/ч

5600

г. Кишинев

завод «Пищемаш»

78

-

До 2,5

-

4600 × 3000 × 3200

4

Линия оборудования по оформлению готовой продукции (ж/б № 7, 9, 12, 13)

А9-КЛР

50 туб/см

8500

ПО «Петропавловский з-д «Тяжмаш»»

29,3

100

1

-

29000 × 2120 × 3000

5

Линия оборудования для провед. в товарн. состоян. готовой продукции (2-3 л)

377.00.00

2140 б/ч

13000

Предприятие п/я А-7569

г. Горький

38,15

100

1

-

35650 × 2680 × 8200

6

Линия оборудования по оформлению стеклянных консервных банок с готовой продукцией (0,5-1 л)

57.00.000

60-100 бан

7460

То же

49

100

1

-

21420 × 1950 × 1530

7

Комплекс оборудования первичной переработки лука

А9-КЧХ

300 кг/ч

4500

П/О «Пищемаш»

п. Калиновка Винницкой бл.

12,5

-

1,7

-

13200 × 2200 × 3660

8

Комплекс для производства консервов детского питания (в банках 1-58-250)

РЗСЭ

130 б/мин

20000

Каховский экспериментальный механ. завод

50

500

3

-

34000 × 4900 × 5800

9

Комплекс оборудования для упаковки в полимерную пленку

РЗ-ККЗ

7,5 пак/ч

5500

То же

111

-

-

-

18400 × 5300 × 2500

10

Комплекс оборудования подготовки моркови

А9-КЛ2-М/2

2000 кг/ч

15000

То же

28

320

0,8...1

9

0,2...0,3

-

55000 × 3000 × 4500

11

Комплекс оборудования переработки тыквы и кабачков

А9-КЛ2-М/4

3000...4000 кг/ч

20000

То же

53

600

0,5

15

0,2...0,3

-

4700 × 3000 × 4500

12

Комплекс оборудования для дозирования и перемешивания компонентов пюреобразных консервов и соков с мякотью

РЗ-ККК

4000 кг/ч

6000

Каховский экспериментальный механич. з-д

10 квт/ч

-

0,1

-

10400 × 5700 × 2225

13

Комплекс оборудования по пр-ву овощных консервов

А9-ККО-1

15 туб/см

92 т

Минавиапром

г. Белгород

140,5 кВт

3500

0,3...0,4

в т.ч.

520

0,8...1,0

40 м3

0,2

-

60000 × 24000 × 6000

14

Комплекс оборудования по производству плодоовощных консервов

А9-ККО-2

15 туб/см

70 т

То же

125

3320

0,3...0,4

35

0,2

-

60000 × 24000 × 6000

15

Комплекс оборудования по производству фруктовых консервов

А9КО-3

15 туб/см

80 т

-«-

135

3320

0,3...0,4

35

0,2

-

60000 × 24000 × 6000

16

Комплекс по производству картофелепродукта обжаренного «Оригинальный»

III2-ККЛ

200 кг/ч

34350

п. Калиновка

П/О «Пищемаш»

164

1720

0,6...0,8

0,4

0,25

-

46500 × 6000 × 5500

*) В скобках указана модификация и ее характеристика.


Таблица 11

Вместимость одной сетки вертикального автоклава

Виды тары

Обозначение банок

Кол-во банок при укладке

рядами

навалом

Металлическая

(ГОСТ 5981-88)

23

1600

960

24

2885

1731

8

820

570

9

840

504

12

530

318

13

330

-

14

110

-

Стеклянная





Стеклянная

(ГОСТ 5717-81)

I-58-100

1700



I-58-200

1185



I-58-250

720



1-68-350

665



1-82-500

435



1-82-650

310



1-82-800

262



1-82-1000

250



1-82-2000

115



1-82-3000

55



Таблица 12

Физические свойства сырья

Наименование

Насыпная масса (плотность кг/м3)

Удельная теплоемкость

ккал/кг град

Кдж/кг град.

1

2

3

4

ОВОЩНОЕ СЫРЬЕ







Арбузы

400

0,90

3,77

Баклажаны

400

0,90

3,77

Брюква

600

0,91

3,81

Горошек зеленый

400

0,84

3,52

Кабачки

400

0,9

3,77

Капуста кочанная

400

0,93

3,89

цветная

450

0,93

3,80

Картофель

650

0,85

3,56

Лук репчатый

600

0,86

3,6

Морковь

550

0,94

3,94

Огурцы

620

0,93

3,89

Перец сладкий

300

0,90

3,77

Петрушка-корень (белый корень)

350

0,86

3,6

Зелень

130

0,91

3,81

Репа

550

0,95

3,98

Свекла

600

0,86

3,60

Сельдерей

550

0,91

3,81

Томаты

600

0,90

3,77

Тыква

400

0,88

3,68

Укроп

120

0,91

3,81

Чеснок

600

0,91

3,81

Шпинат

170

0,92

3,85

Щавель

170

0,91

3,81

Фасоль стручковая

600

0,9

3,8

Кукуруза в початках сахарная

770

0,77

3,22

Лук-порей зеленый

300

0,9

3,8

Салат

170

0,97

4,06

Грибы свежие

-

0,94

3,93

Фруктово-ягодное сырье







Абрикосы

550

0,92

3,85

Айва

620

0,90

3,77

Алыча

610

0,90

3,77

Апельсины

490

0,90

3,77

Виноград

420

0,92

3,88

Вишня

700

0,92

3,65

Груши

600

0,91

3,81

Дыня

400

0,91

3,81

Земляника

650

0,92

3,85

Ежевика

630

0,90

3,77

Кизил

720

0,91

3,81

Клубника

650

0,92

3,85

Клюква

410

0,91

3,81

Крыжовник

600

0,91

3,81

Лимоны

490

0,90

3,77

Малина

650

0,91

3,81

Мандарины

500

0,90

3,77

Персики

550

0,92

3,85

Слива

600

0,91

3,81

Смородина

680

0,91

3,81

Черешня

700

0,91

3,81

Яблоки

550

0,90

3,77

Чернослив

-

0,76

3,18

СЫПУЧЕЕ СЫРЬЕ







Горох-зерно

800

0,44

1,84

замоченный

-

0,80

3,35

Крахмал картофельный

700

0,45

1,08

кукурузный

650

0,48

1,80

Крупа гречневая

640

0,59

2,81

манная

650

0,44

1,84

перловая

700

0,67

2,81

пшенная

730

0,44

1,84

ячмень

750

0,45

1,89

рис

680

0,42

1,76

фасоль зерно

750

0,88

3,68

кукуруза зерно

720

0,72

3,24

Макаронные изделия

730

0,44

1,84

Молоко сухое

450

0,39

1,63

Мука пшеничная

600

0,43

1,80

ржаная

500

0,44

1,84

Сахар-песок

750

0,32

1,34

Соль пищевая поваренная

1250

0,27

1,13

Чечевица

850

0,96

4,1

Бобы

800

0,91

3,8

Пшеница

830

0,94

3,9

Жидкое сырье







Масло кукурузное

830

0,48

2,01

сливочное

870

0,48

2,01

подсолнечное

930

0,45

1,88

хлопковое

830

0,45

1,93

оливковое

-

0,48

2,01

Молоко натуральное

1000

0,94

3,94

обезжиренное

1030

0,89

2,89

сгущенное

1280

0,54

2,26

Патока крахмальная

1450

0,62

2,60

Томатопродукты с содержанием сухих веществ:







5 %

1000

0,96

4,02

12 %

-

0,91

3,80

18 %

-

0,87

3,05

30 %

1000

0,79

3,80

Разное сырье







Мясо говяжье

1070

0,75

3,14

Свинина жирная

990

-

-

Свинина мясная

1040

0,68

2,85

Фарш мясной говяжий

1015

0,84

3,52

Сало животное

960

0,48

2,01

Масло коровье

930

0,73

3,08

Маргарин

920

0,78

3,27

Меланж

950

0,88

3,79

Рыба свежая мелкая

850

0,80

3,35

Яйца

1030

0,75

3,18

Выжимка яблочная сухая

350

-

-

Косточки виноградные

494





Кость вываренная, недробленная

700

-

-

Свинина измельченная жирная

965

0,52

2,17

Сода кальцинированная

1400

0,53

2,25

Вода при 60-190 °С



1,1

4,46

Кислота лимонная

1540

0,33

1,39

Этиловый спирт

-

1,0

4,18

Повидло, варенье, джем

-

0,70

2,94

Компоты

-

0,95

3,98

Плотность яблок 730-790 кг/м3







Таблица 13

Ориентировочные нормы потребности в воде на технологические нужды

№№ пп

Наименование консервов

Един. изм.

Удельный расход

1

2

3

4



I. Плодоовощные консервы





1.

Перец фаршированный овощами в томатном соусе

м3/туб

4,72

2.

Перец резаный с овощным фаршем в томатном соусе

-«-

3,71-4,50

3.

Кабачки, баклажаны, нарезанные кружками с овощным фаршем в томатном соусе

-«-

5,20

4.

Кабачки, баклажаны нарезанные кружками в томатном соусе

-«-

5,21

5.

Капуста с овощами и рисом

-«-

3,99

6.

Икра из кабачков

-«-

3,83-5,38

7.

Икра из баклажанов

-«-

3,12-4,67

8.

Зеленый горошек

-«-

5,72-6,17

повторно-исп. 0,34

9.

Зеленый горошекиния типа «Комплекс» 4,5 т/ч, Венгрия)

-«-

5,72

повторно исп. 0,36

10.

-«-                                                                           8 т/ч

-«-

4,5

11.

Огурцы консервированныеиния «Комплекс» 3 т/ч Венгрия)

-«-

2,08-3,63

12.

Томаты натуральные в протертой томатной массе

-«-

2,07-3,62

13.

Кукуруза сахарная

-«-

6,00-7,55

повт. исп. 0,53

14.

Кабачки консервированные.

-«-

2,61-4,16

15.

Укроп консервированный

-«-

3,84

16.

Свекла и морковь гарнирные

-«-

3,12-4,67

17.

Щавель консервированный

-«-

5,80

18.

Патиссоны консервированные

-«-

3,52

19

Картофель молодой натуральный целый

-«-

3,76-4,60

20

Огурцы маринованные

м3/туб

3,18-4,73

21

Грибы маринованные

-«-

3,78-4,57

22

Томаты маринованные

-«-

1,91-2,75

23

Кабачки маринованные

-«-

2,61-4,16

24

Капуста маринованная

-«-

2,94-3,73

25

Перец маринованный

-«-

3,99-5,54

26

Патиссоны маринованные

-«-

3,73-4,16

27

Салат из свеклы с луком

-«-

4,76-5,55

28

Салаты прочие

-«-

2,50-4,15

29

Закуски овощные

-«-

2,73-5,21

30

Капуста с рисом

-«-

4,21-5,76

31

Соевые бобы в томатном соусе

-«-

2,41-3,96

32

Голубцы фаршированные овощами и рисом в томатном соусе

-«-

4,35

33

Солянка овощная из свежей капусты

-«-

4,21-5,76

34

Солянка овощная

-«-

4,30-4,95

35

Щи из свежей капусты с зеленью

-«-

6,83-8,38

36

Борщ

-«-

6,06-7,61

37

Рассольник с зеленью

-«-

5,66-7,21

38

Борщевая заправка

-«-

4,97-6,84

39

Заправка для рассольника

-«-

3,39-5,14

40

Напиток томатный

-«-

3,01-6,56

41

Томатная паста (линия типа МС, США)

-«-

2,77

повторно исп. 3,23

оборотн. 32,6

42

Томатная паста (линия Р-32, Венгрия)

-«-

5,47

оборотн. 13,22

43

Томатная паста (линия Р-48, Венгрия)

-«-

5,47

повторно исп. 1,30

оборотн. 13,22

44

Томатная паста (линия «Росси и Каталли», Италия)

-«-

3,93

обороти. 26,6

45

Томатная пастаиния АС-550, Хорватия)

м3/туб

7,84

(оборотн. 14,25)

46

Томатная пастаиния АС-880, Хорватия)

-«-

4,40

боротн. 36,82)

47

Томатная пастаиния «Ланг», Венгрия)

-«-

15,02

(повторно исп. 1,30

оборотн. 17,48)

48

Сок томатный

-«-

3,47-5,56

49

Соус томатный

-«-

2,16-3,71

50

Компот из черешни

-«-

4,12

51

Компот из слив

-«-

5,03

52

Компот из абрикосов

-«-

3,44

53

Компот из сухофруктов

-«-

3,50

54

Варенье

-«-

3,56-5,11

(повторно исп. 0,1

оборотн. 3,71)

55

Повидло

-«-

1,26-4,31

боротн. 2,56)

56

Джем

-«-

1,67-4,72

оборотн. 6,84

57

Яблоки протертые с сахаром

-«-

3,12

58

Айва в сиропе

-«-

3,90-4,93

(повторно исп. 1,0)

59

Яблоки консервированные

-«-

2,87

60

Слива натуральная

-«-

3,92

61

Яблоки маринованные

-«-

2,57-3,35

62

Слива маринованная

-«-

2,61-3,45

63

Сок фруктовыйиния типа ДУ-3, «Комплекс», Венгрия)

-«-

2,86-3,54

64

Сок яблочныйиния производства Болгарии)

-«-

1,79-3,15

повторно исп. 0,32

оборотн. 2,47

65

Сок гранатовый с сахаром

-«-

2,16-2,90

66

Сок абрикосовый

-«-

1,95-2,63

67

Сок айвовый

-«-

2,92-3,60

68

Сок виноградный

-«-

0,88-2,82

69

Мясные консервы

-«-

5,69

70

Мясорастительные консервы

-«-

5,77



II. ПОЛУФАБРИКАТЫ





71

Пюре фруктовое стерилизованное горячим розливом (с применением гидротранспортирования сырья)

м3

8,74

повторно исп. 3,13

оборотн. 2,80

72

То же, без гидротранспортирования

-«-

7,33

оборотн. 2,80

73

Пюре ягодное, стерилизованное горячим розливом

-«-

6,73

оборотн. 3,32

74

Производство и хранение яблочного сока в асептических условиях с применением гидротранспортирования

-«-

21,82

повторно исп .4,50

оборотн. 4,05

75

То же без гидротранспортирования

-«-

19,82

оборотн. 5,05

76

Хранение виноградного сока в асептических условиях

-«-

1,89

оборотн. 4,05

77

Хранение виноградного сока, консервированного сорбиновой кислотой

-«-

3,97

оборотн. 3,45

78

Производство и танковое хранение яблочного сока (с применением гидравлического транспортирования - без учета водопотребления холодильных установок)

м3

23,83

повторно исп. 5,50

оборотн. 2,70

79

То же без применения гидравлического транспортирования

-«-

21,83

оборотн. 2,70



III. БЫСТРОЗАМОРОЖЕННАЯ ПРОДУКЦИЯ





80

Овощи и плоды, быстрозамороженные

-«-

4,4-5,4

81

Корнеплоды быстрозамороженные

-«-

8,5

82

Ягоды

-«-

2,1

83

Первые и вторые быстрозамороженные обеденные блюда

-«-

8,2-14,8

84

Быстрозамороженные полуфабрикаты из картофеля

м3

15,8

85

Быстрозамороженные биточки и котлеты овощные и картофельные

-«-

10,7

86

Сушеные фрукты







- производство

-«-

13,5-15,1



- заводская обработка

-«-

1,1

Примечание: 1. В удельных нормах на технологические нужды для производства быстрозамороженной продукции и сухофруктов учтены расходы воды на санитарную обработку полов и оборудования.

2. Удельные нормы расхода воды на мойку плодов и технологического оборудования принимать:

- для плодоовощных консервов - 0,6 м3/туб;

- для мясных и мясорастительных консервов - 1,9 м3/туб.

3. В удельные нормы не включены расходы воды на лабораторию, прачечную и воздушную компрессорную.

Таблица 14

Ориентировочные нормы потребности в тепловой и электрической энергии на технологические нужды

№№ пп

Наименование

Един. изм.

Удельный расход

1

2

3

4



а. Тепловая энергия:







Консервы плодоовощные

Гкал/туб

0,42-0,52*



в том числе:







Мясорастительные и салобобовые

-«-

0,42-0,48



овощные

-«-

0,45-0,52*



из них:







закусочные

-«-

0,48-0,57



натуральные

-«-

0,30-0,38



соки

-«-

0,35-0,42



томатные

-«-

0,42-0,54*



из них:







томатная паста, 30 %

-«-

0,44-0,56



томатный сок

-«-

0,28-0,34



фруктовые

-«-

0,38-0,46



из них:







компоты

-«-

0,28-0,36



соки

-«-

0,30-0,36



варенье, джем, повидло

-«-

0,45-0,55



Быстрозамороженная плодоовощная продукция

-«-





в том числе:







овощи, плоды и ягоды быстрозамороженные

Гкал-т

0,408



первые и вторые быстрозамороженные обеденные блюда

-«-

0,57



сухофрукты

-«-

0,11



заводская обработка

-«-

0,11



б. Электрическая энергия:







консервы плодоовощные

квт.ч/туб

20-23*



в том числе:







мясорастительные и салобобовые

-«-

16-19



овощные

-«-

20-26



из них:







закусочные

-«-

23-28



натуральные

-«-

16-19



сок

-«-

17-21



томатные

-«-

17-23



из них:







томатная паста 30 %

-«-

18-24



томатный сок

-«-

16-20



фруктовые



18-22



из них:

-«-





компоты

-«-

17-21



соки

-«-

19-23



варенье, джем, повидло

-«-

18-22



Быстрозамороженная плодоовощная продукция,







в том числе:







овощи, плоды и ягоды быстрозамороженные

квт. ч/т

33



Первые и вторые быстрозамороженные обеденные блюда

-«-

42



Сухофрукты







в том числе







производство сухофруктов







слива сушеная

-«-

288



чернослив сушеный

-«-

312



вишня, черешня сушеная

-«-

211



груша сушеная

-«-

370



груша сушеная резаная

-«-

250



яблоки сушеные

-«-

320



яблоки сушеные резаные

-«-

320



Изюм молдавский

-«-

336



Абрикосы сушеные

-«-

381



Заводская обработка

-«-

50



в) Холод







-







Быстрозамороженная плодоовощная продукция







в том числе:

н. Гкал/т





овощи, плоды, ягоды

-«-

0,546



быстрозамороженные первые и вторые быстрозамороженные обеденные блюда



0,610



г) Дизельное топливо







Сухофрукты







в том числе:







производство сухофруктов







из них:







слива сушеная

кг/т

370



чернослив сушеный

-«-

448

.

вишня, черешня сушеная

-«-

352



груша сушеная

-«-

655



груша сушеная резаная

-«-

423



яблоки сушеные

-«-

480



яблоки сушеные резаные

-«-

480



изюм молдавский

-«-

508



абрикосы сушеные

-«-

572



Заводская обработка сухофруктов



70

*) - В зависимости от структуры производимой продукции, применяемой для ее получения, технологии и используемого оборудования.

Таблица 15

Технологическая трудоемкость производства

№№ пп

Наименование продукции

Технологическая трудоемкость

чел. ч.

туб.

1

2

3

1.

Плодоовощные консервы



Сок томатный

1,67-3,22

Томатная паста 30 %

1,06-2,31

Томатный соус

6,43-6,89

Томаты консервированные

8,01-10,12

Икра овощная

8,72-10,58

Зеленый горошек

4,81-5,87

Огурцы консервированные

9,72-14,5

Овощные закусочные

9,09-15,9

Обеденные консервы

14,36-18,13

Компоты из косточковых

5,75-10,81

Компоты из семечковых плодов неочищенных

7,91-8,23

Варенье из косточковых плодов

15,88-16,69

Варенье из семечковых плодов

23,62

Джем из косточковых плодов

13,07-15,16

Джем из семечковых плодов

10,74-16,13

Повидло из косточковых плодов

5,12-7,63

Повидло из семечковых плодов

3,54-4,22

Сок виноградный

3,94-5,12

Сок яблочный

4,4-6,23

Сок фруктовый с мякотью

3,89-5,23

Сок яблочный концентрированный

1,03-2,61

Фрукты протертые с сахаром

6,15-7,36

Напиток купажированный

3,28-7,27

2.

Быстрозамороженная продукция

чел. ч/т

Баклажаны целые

46,34

Кабачки целые

49,21

Горошек зеленый

28,84

Капуста цветная соцветия

153,37

Кукуруза сахарная початки

45,92

Морковь столовая резаная

29,75

Перец сладкий целый

53,20

Свекла столовая резаная

28,63

Томаты целые

43,26

Фасоль стручковая целая

48,16

Абрикосы целыми плодами

41,37

Алыча (ткемали)

23,73

Вишня

13,96-21,84

Персики целыми плодами

19,92-31,71

Слива целыми плодами

48,81

Груша целыми плодами

44,66

Яблоки целыми плодами

45,15

Виноград гроздьями

51,31

Земляника (клубника)

177,52

Малина

250,88

Смородина черная

224,70

Первые блюда:



Борщи, щи

59,15

рассольники

77,0

супы

60,2

Вторые блюда



Мясо духовое

56,14

мясо в соусах

65,59

печень в сметанном соусе

50,61

тефтели

87,22

овощи тушеные с мясом

63,56

голубцы с мясом и рисом

73,43

Перец фаршированный мясом и рисом

71,54

Блинчики с фаршем

108,78

3.

Производство сухофруктов

чел. ч

из семечковых

47,52-55,13

из косточковых

49,28-66,85

товарная доработка из косточковых

8,7

4.

Производство цукатов из косточковых плодов



в ящиках до 12 кг

41,2

в коробках до 1 кг

96,82

5.

Производство цукатов из семечковых плодов

-

в ящиках до 12 кг

47,38

в коробках до 1 кг

103,00

6.

Производство цукатов из корнеплодов



в ящиках до 12 кг

81,2

в коробках до 1 кг

137,2

7.

Прочее:



сухие яблочные выжимки

8,61-24,25

сухие плодовые косточки

9,65-20,62

Примечание: 1. Данные по трудоемкости технологических процессов носят рекомендательный характер и могут уточняться в зависимости от конкретных условий производства.

2. Удельную технологическую трудоемкость применяют при укрупненных расчетах суточной численности рабочих, занятых в основном производстве.

3. Расчет производят по следующей формуле:

 (чел/сут.).

Где Тт - удельная технологическая трудоемкость на единицу продукции чел. ч/туб;

В - количество продукции, выпускаемое в течение суток, туб;

К - число часов работы в одну смену.

Таблица 16

Ориентировочные штаты ИТР и служащих основного производства предприятий плодоовощной консервной промышленности

№№ п/п

Наименование структурных подразделений (служб) и должностей

Численность при годовом выпуске консервов, муб

1 гр

свыше 100

2 гр

свыше 60 до 100

3 гр

свыше 25 до 50

4 гр

свыше 10 до 25

5 гр

свыше 1 до 10

1

2

3

4

5

6

7



АУП











1.

Главный инженер

1

1

1

1

-

2.

Зам. гл. инженера

1

1

-

-

-



Всего

2

2

1

1

-



Производственно-технический отдел











1.

Начальник отдела

1

1

-

-

-

2.

Инженер по новой технике

1

1

1

-

-

3.

Старший инженер-конструктор

1

1

-

-

-

4.

Инженер-конструктор

1

1

1

-

-



Всего

4

4

2

-

-



Технологический отдел











1.

Гл. технолог

1

1

1

-

-

2.

Инженер-технолог

1

1

1

1

1



Всего

2

2

2

1

1



Отдел главного механика











1

Главный механик

1

1

1

1

-

2.

Старший инженер-механик

1

1

-

-

-

3.

Инженер-механик

1

1

1

1

1

4.

Инженер по оборудованию

1

1

1

-

-



Всего

4

4

4

2

1



Отдел главного энергетика











1

Главный энергетик

1

1

1

-

-

2

Инженер-энергетик

1

1

1

1

-

3

Старший инженер по КИПиА

1

1

1

-

-

4

Инженер по КИПиА

1

1

1

1

1

5

Начальник отдела по водоснабжению и канализации

1

1

1

-

-

6

Инженер по водоснабжению и канализации

1

1

1

1

1

7

Инженер по газоснабжению

1

1

1

-

-



Всего

7

7

7

3

2



Производственная лаборатория











1

Зав. лабораторией

1

1

1

1

-

2

Ст. инженер-химик

1

1

1

1

1

3

Химик-аналитик

2

2

2

1

-

4

Сменный химик

3

3

3

3

3

5

Инженер по ядохимикатам

1

1

1

1

1

6

Инженер-химик по входному контролю

1

1

1

1

1

7

Старший микробиолог

1

1

1

1

1

8

Сменный микробиолог

3

3

3

3

3

9

Лаборант

4

3

3

3

1

10

Микробиолог по асептике

1

1

1

1

1



Всего

18

17

17

16

12

Примечания:

1. Данные, приведенные в таблице ориентировочные и могут корректироваться в зависимости от конкретных условий производства.

2. Указанными штатами не регламентируется численность работников машинно-счетных станций, жилищно-коммунального хозяйства, бытовых учреждений, охраны, пунктов по заготовке и первичной переработке сельскохозяйственного сырья, лаборантов и контролеров цехов и участков, начальников, старших мастеров и мастеров лаборатории и производства гофротары.

3. Численность начальников цехов, сменных инженеров, мастеров, механиков, нормировщиков устанавливается в зависимости от конкретных условий производствааличия и расположения цехов, количества, рабочих смен и т.д.).

4. Структура служб охраны труда и техники безопасности устанавливается в зависимости от специфики производства и численности работающих на предприятиях.

Таблица 17

Предельные сроки хранения плодоовощного и фруктово-ягодного сырья

Наименование сырья

Кратковременное хранение на сырьевой площадке

Длительное хранение в охлаждаемых камерах

срок хранения

условия хранения

срок хранения

единица времени

кол-во

температура °С

относит. влажность, %

единица времени

кол-во

1

2

3

4

5

6

7

Овощное сырье













Арбузы

сут.

4

-

-

-

-

Баклажаны

сут.

1,5

сут.

20

0

90-93

Горошек зеленый:



-

мес.

12

-1



зерно

ч

2

4

16

0 до +2

95

бобы

-

-

сут.

8

0

85

Стручки

ч

5-18

сут.

7

0

90-95

Зелень:





мес.

6

-1



свежая

ч

8-16

сут.

15

от 0 до +1

85-95

Кабачки

сут.

1,5

сут.

3

+...+2°

90-95

Капуста кочанная:













свежая: ранняя

сут.

3

мес.

1

0 до -0,5

85-90

средняя

сут.

3

мес.

2-3

-0,5 до -1

85-90

поздняя

сут.

3

мес.

6-8

-0,5 до 1

85-90

Огурцы

ч

10

-

-

-

-

Патиссоны

ч

12-36

-

-

-

-

Томаты бурые, молочные, зеленые

-

-

сут.

3

+8°...+1

85-90

Капуста белокочанная шинкованная быстрозамороженная

-



мес.

12

-18

95

Капуста цветная

сут.

1

сут.

3

0...+1°

35-90

Картофель

-«-

3

мес.

4-8

3 до 4

85-90

Лук репчатый

сут.

3

сут.

270

-2 до -3

70-80

Лук шинкованный быстрозамороженный

-

-

мес.

12

-15...18

95

Морковь

сут.

2

мес.

4-6

0 до +5

90-95

Морковь столовая шинкованная быстрозамороженная

-



мес.

12

-18

95

Перец сладкий













свежий

сут.

1

сут.

15

0

95-98

быстрозамороженный

-

-

мес.

9

-18

95

шинкованный быстрозамороженный

-

-

мес.

12

-18

95

Петрушка

сут.











корень свежий

сут.

3

сут.

5

1 до 5

90-95

корень шинкованный быстрозамороженный

-

-

мес.

12

-18

95

зелень

сут.

1

сут.

-4

0 до 1

90-95

Тыква

сут.

3

мес.

2-6

10...13

70-75

Свекла свежая

сут.

3

мес.

3-5

0

90-95

Свекла ранняя

сут.

2









Свекла столовая шинкованная быстрозамороженная



-

мес.

12

-18

95

Томаты:













для переработки на сок

ч

18

-

-

-

-

для изготовления консервов

сут.

1

сут.

5

0 до+1

85-90

Дыня

сут.

2

-

-

-

-

Кукуруза сахарная:













зерно

ч

6

сут.

1

0 до 1

-

початки

ч

12

мес.

12

-18

-

Фасоль стручковая

ч

12

сут.

1

0 до 1

90-95

Зелень сельдерея, укропа

ч

8-16

сут.

2

0 до 1

90-95

Шпинат, щавель

ч

8

сут.

2

1 до 2

90-95

Хренорень)

сут.

5

сут.

2

1 до 2



Спаржа

сут.

2

сут.



1 до 2

90-95

Чеснок: свежий

сут.

5

сут.

30

до -2

90-95

очищенной зубками быстрозаморож.

-

-

мес.

12

-18

95

Фруктово-ягодное сырье













Абрикосы

сут.

0,5

сут.

4

-0,5 до +0,5

90

Айва

сут.

5

мес.

3

0

90

Вишня

сут.

0,5

сут.

4

-0,5 до +0,5

90

Груши: осенних сортов

сут.

2

сут.

4

-0,5 до +0,5

90

зимних сортов

сут.

7

сут.

10

-0,5 до +0,5

90

Персики

сут.

0,5

сут.

4

-0,5 до +0,5

90

Черешня

сут.

0,5

сут.

3

-0,5 до +0,5

90

Слива, алычакемали)

сут.

1÷0,5

сут.

4

-0,5 до +0,5

90

Яблоки: ранних сортов созревания

сут.

2

сут.

4

-0,5 до +0,5

90

поздних сортов созревания

сут.

7

сут.

30

-0,5 до +0,5

90

Клюква

сут.

5

сут.

7

-0,5 до +0,5

90

Виноград

сут.

0,5

сут.

5

-0,5 до +0,5

90

Земляникалубника), малина

ч

5

сут.

2

-0,5 до +0,5

90

Ежевика, черника, смородина черная и красная

ч

8

сут.

4

-0,5 до +0,5

90

Облепиха, брусника

сут.

5

сут.

30

-0,5 до +0,5

90

Крыжовник

сут.

2

сут.

5

0°...+1°

90

Черноплодная рябина

сут.

2

сут.

5

-0,5 до 0,5

90

Кизил

сут.

2

сут.

5

-0,5 до +0,5

90

Сок березовый п/ф

-

-

сут.

1

0 до 5

90

Примечание:

Сроки хранения сырья уточняются по технологическим инструкциям производства определенного вида продукции.


Таблица 18

Нормы складирования сырья, тароупаковочных материалов и готовой продукции

№№ пп

Наименование складируемых грузов

Вид грузовой единицы

Масса грузовой единицы, кг

Пакет на поддоне 800 × 1200 мм

Штабель пакетов или контейнеров

Количество грузов на 1 м2 площади штабеля

Нормативн. запас или срок хранения



нетто

брутто

число грузовых един. в пакете, шт.

нетто

брутто

число ярусов, шт.

высота штабеля, м

нетто, (без учета проезд.)

тысяча учетн. банок консервн. прод. (с учетом проездов)



1

2

3

4

5

6

7

8

9

10

11

12

13



I. Сырье плодоовощное или фруктово-ягодное



1.

Картофель, яблоки

поддон ящичный ГОСТ 21133-87**

500

570

-

-

-

3

4*

2,7

3,6

1,5

2,0

-

-

См. табл. 17



2.

Сырье с грубой структурой ткани (морковь, огурцы, лук, свекла)

То же

450

520

-

-

-

3

4*

2,7

3,6

1,3

1,7

-

то же



3.

То же, баклажаны, кабачки

То же

320

390

-

-

-

3

2,7

1,0

-

то же



4.

Сырье с грубой структурой тканиапуста, тыква)

поддон ящичный ГОСТ 21133-87

400

470

-

-

-

3

2,7

1,2

-

-«-



5.

То же (перец, белые коренья)

то же

250

320

-

-

-

3

2,7

0,7

-

-«-



6.

Сырье с нежной структурой тканиоматы, абрикосы и др.)

контейнер специальн.

360

460

-

-

-

3

3,1

1,0

-

-«-



ящик полимерный ОСТ 10-15-86

16

18

16

256

378

3

3,0

0,75







7.

Косточковые плоды и ягодылива, вишня и др.)

ящик дощатый

10

12

24

240

310

3

3,1

0,75

-

-«-



ящик полимерный ОСТ 10-15-86

12

13,5

28

336

408

3

3,0

0,7







8.

Яблоки

бункерное механизированное хранение, кузова

навалом

-

-

-

-

-

1,35

0,5

-

-«-



мультилифт

6000

7000

-

-

-

1

1,35

0,7

-





II. Сырье сыпучее и твердое



1.

Сахар-песок ГОСТ 21-78

Мешок для сахара ГОСТ 8516-78Е

50

51

15

750

790

3

3,6

2,2

-

Потребность на 100 % III квартал



2.

Мука пшеничн.

мешок тканевый продуктов ГОСТ 19317-73

60

61

12

720

760

3

3,6

2,2

-

-«-



3.

Семена кунжута ГОСТ 9578-87

Мешок бумажн. многослойн. ГОСТ 2226-88

60

61

12

720

760

3

3,6

2,2

-

-«-



4.

Крахмал картофельный ГОСТ 7699-78

Мешок бумажн. многослойн. 2226-88

50

51

15

750

790

3

3,6

2,2

-

-«-



5.

Соль пищевая поварен. ГОСТ 13830-91Е

-«-

50

51

15

750

790

3

3,6

2,2

-

-«-



6.

Масло коровье ГОСТ 37-91

Ящик из картона тарного, плоского ГОСТ 13515-91

20

21

32

640

700

3

3,4

1,9

-

-«-



III. Сырье жидкое



1.

Патока крахмальная

ГОСТ 5194-91

Бочка деревянная заливная емк. 200 л

ГОСТ 8777-80Е

290

-

-

-

-

3

2,1

1,7

-

-«-



2

Жиры пищевые

То же, емк. 100 л

96

-

-

-

-

3

1,6

0,8

-

-«-



3.

Молоко коровье

ГОСТ 13277-79

Фляга металлическ. для молока емк. 35 л

ГОСТ 5037-78Е

38

49

-

-

-

1

0,6

0,2

-

-«-



4.

Кислота пищевая

Бутыль стеклянная

-

-

-

-

-

1

0,5

0,2

-

-«-



IV. Тароупаковочные материалы



1.

Сшитые заготовки ящиков из гофрированного картона по ГОСТ 13516-86

пачка

20

-

10

200

230

3

3,0

0,6

-

Запас на 80 % 2 смеж. мес. максимальным объем. производства



2.

Картон листовой коробочный ГОСТ 7933-89Е

кипы

800

-

1

800

830

3

8,3

2,4

-

-«-



3.

Бумага рулонная

рулон

500

-

-

-

-

3

3,0

1,5

-

-«-



V. Готовая продукция



1.

Консервная продукция в металлических банках по ГОСТ 5981-88

ящик из гофрированного картона

ГОСТ 13516-86

11-20

-

21-42

370-710

-

3

4

3,2

4,3

-

-

2,4

3,0

Хранение 50 % пред. вырабатыв. за 2 смежн. месяца с максимальн. объемом производства



2.

То же

ящик дощатый

ГОСТ 13358-84

20-32

-

16-28

200-720

-

3

4

3,4

4,5

-

-

2,2

2,8

-«-



3.

Консервная продукция в стеклян. банках по ГОСТ 5717-91

Ящик из гофриров. картона

ГОСТ 13516-86

15-22

-

18-36

330-710

-

3

4

3,2

4,3

-

-

1,8

2,3

То же



4.

То же

Ящик дощат.

ГОСТ 13354-91

16-30

-

12-30

480-630

-

3

4

3,3

4,4

-

-

1,7

2,1

-«-

-«-



5.

Консервная продукцияоки в стекл. бутылках) по ГОСТ 10117-91

Ящик из гофрирован. картона

ГОСТ 13 516-86*Е

15-20

-

18-24

380-450

-

3

4

3,2

4,3

-

-

0,8

1,1

Хранение 50 % продукции вырабатыв. за 2 смежн. месяца с максимальн. объемом производства



6.

То же

Ящик дощатый

ГОСТ 13358-84

21-20

-

16-20

390-490

-

3

4

3,3

4,4

-

-

0,5

0,7

-«-

-«-



* только для овощехранилищ при предварительной подработке сырья

** - в т.ч. складные, неполноразборные

*** - для концентрированных томатопродуктов, концентрированных фруктовых и овощных соков, экстрактов, нормы укладки пересчитываются с учетом переводных коэффициентов

Таблица 19

Характеристика бестарных пакетов готовой продукции, удельная вместимость складов

Вид потребительской тары

Типы банки

Емкость (мл)

Размещение банок в пакете 1200×800(а×в×h)

Кол-во физическ. банок в пакете

Коэф. перевода физич. банок в учетн. кф/у

Кол-во учетн. банок в пакете

Общая масса пакета, кг

Нагрузка на полы при 3-х ярусах пакетов, т/м2

Удельн. вместимость склада при 3-х ярусах пакетов, туб/м2

Примечание

1

2

3

4

5

6

7

8

9

10

11

Стекло

1-58-200

200

17 × 11 × 9

1683

0,566

953

666

2,0

2,86



1-58-250

250

16 × 10 × 8

1280

0,708

906

684

1,99

2,72



1-68-350

350

13 × 8 × 10

1040

0,991

1031

661

1,98

3,09



1-82-500

500

13 × 8 × 8

832

1,416

1178

754

2,11

3,53



1-82-650

650

13 × 8 × 7

728

1,841

1340

774

2,32

4,02



1-82-800

800

12 × 8 × 6

576

2,266

1305

728

2,18

3,92



1-82-1000

1000

10 × 7 × 6

420

2,833

1190

670

2,01

3,57



1-82-2000

2000

8 × 5 × 5

200

5,666

1133

635

1,905

3,4



1-82-3000

3000

7 × 4 × 4

112

8,498

952

540

1,62

2,86



Жесть

№ 9

364

15 × 9 × 9

1215

1,047

1272

618

1,86

3,82



12

565

11 × 7 × 11

847

1,643

1392

663

1,99

4,2



13

889

11 × 7 × 7

539

2,535

1366

634

1,90

4,1



14

3020

7 × 4 × 5

140

8,555

1198

534

1,60

3,59



15

8760

5 × 3 × 4

60

24,985

1499

621

1,87

4,50



№ 43

445

15 × 9 × 8

1080

1,261

1362

657

1,97

4,08



№ 46

425

15 × 9 × 9

1215

1,204

1462

700

2,10

4,38



№ 47

4770

7 × 4 × 4

112

13,512

1513

642

1,93

4,54



Hmax = 1200

Удельная вместимость складов приведена без учета проездов.

Площадь на проезды может составлять 15-30 % от площади складирования, в зависимости от размеров и конфигурации помещения склада.

Таблица 20

Нормы размещения консервной продукции в таре-оборудовании и складирования тары-оборудования

Вид потребительской тары

Тип банки

Масса продукции в потреб. таре, г

Тип тары оборудован.

Характеристика тары-оборудования

Кол-во потребит. тары в оборудован. шт.

Характеристика штабеля

Количество грузов на 1 м2 площади склада (без учета проездов)

Нормативный запас или срок хранения

кол-во рядов в таре оборуд.

Габаритные размеры, мм

Масса, кг

кол-во ярусов, шт.

высота штабеля, м

нетто

брутто

длина

ширина

высота

нетто

брутто

т

туб

т

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Стеклянная банка по ГОСТ 5717-91

1-58-250

250-350

ОТП-300

9

870

655

1150

198-277,6

387,6-466,8

792

2

2,3

0,695-0,973

1,97

1,36-1,64

Хранен. 50 % продукции, вырабат. за 2 смежных мес. с максим. выр. продукц.

ТОС 1150

9

840

620

1150

173,3-242,6

342,1-411,4

693

2

2,3

0,665-0,832

1,88

1,31-1,58

ТОС-2 1350-10

10

838

618

1350

192,5-269,5

378,4-455,4

770

2

2,7

0,743-1,04

2,1

1,46-1,76

1-82-500

475-675

ОТП-300

8

870

655

1150

205,7-291,6

315,9-401,8

432

2

2,3

0,722-1,02

2,15

1,11-1,41

ТОС-1150

8

840

620

1150

205,2-291,6

315,4-401,8

432

2

2,3

0,788-1,12

2,15

1,21-1,54

ТОС-2 1350-21

9

838

618

1350

230,9-328

354,8-451,9

486

2

2,7

0,891-1,21

2,66

1,37-1,74

1-82-650

650-860

ОТП-300

7

870

655

1150

245,7-325,1

359,1-438,5

378

2

2,3

0,862-1,14

2,44

1,26-1,54

ТОС-1150

7

840

620

1150

245,7-325,1

355,1-434,5

378

2

2,3

0,943-1,25

2,44

1,36-1,67

ТОС-2 1350-01

7

838

618

1350

245,7-325,1

359,1-438,5

378

2

2,7

0,948-1,25

2,44

1,39-1,69

1-82-1000

950-1340

ОТП-300

6

870

655

1150

239,4-337,7

397,7-496,0

252

2

2,3

0,84-1,19

2,50

1,40-1,73

ТОС-1150

6

840

620

1150

199,5-281,4

336,6-418,5

210

2

2,3

0,77-1,08

2,28

1,30-1,61

ТОС-2 1350-01

6

838

618

1350

199,5-281,4

340,6-422,5

210

2

2,7

0,77-1,09

2,30

1,32-1,63

1-82-2000

1950-2600

ОТП-300

4

870

655

1150

187,2-249,6

314,2-376,6

96

2

2,3

0,66-0,88

1,91

1,10-1,32

ТОС-1150

4

840

620

1150

163,8-218,4

277,8-332,4

84

2

2,3

0,63-0,84

1,83

1,07-1,28

1-82-3000

3000-3900

ТОС-2 1350

4

838

618

1350

180-234

292,6-346,6

60

2

2,7

0,7-0,90

1,91

1,13-1,34

ТОС-2 13

4

840

620

1350

180

279,6

60

2

2,7

0,69

1,96

1,07

ТОС-1150

4

840

620

1150

180

288,6

60

2

2,3

0,69

1,96

1,11

Металлическая банка по ГОСТ 5981-88

№ 9

340-465

ОТП-300

10

870

655

1150

272-372

383-483

800

2

2,3

0,95-1,31

2,94

1,34-1,70

Хранение 50 % продукции выработ. за 2 смежных месяца с макс. выработкой продукции

ТОС-1150

10

840

620

1150

238-326

338-426

700

2

2,3

0,97-1,38

2,82

1,30-1,64

ТОС-2 1350-01

11

838

618

1350

261,8-358

370,7-466,9

770

2

2,7

1,01-1,38

3,11

1,43-1,8

12

540-700

ОТП-300

11

870

655

1150

240,2-323,4

341,3-424,6

462

2

2,3

0,843-0,973

2,66

1,20-1,49

ТОС-1150

11

840

620

1150

200,2-269,5

289,7-359

385

2

2,3

0,769-1,03

2,43

1,11-1,38

ТОС-2 1350 01

13

838

618

1350

236,6-318,5

337,1-419

455

2

2,7

0,913-1,23

2,89

1,30-1,62

13

760-1100

ОТП-300



870

655

1150

223,4-323,4

313,7-413,7

294

2

2,3

0,784-1,14

2,62

1,10-1,45

ТОС-1150

7

840

620

1150

196,2-229,5

266,6-349,9

245

2

2,3

0,715-1,035

2,39

1,02-1,34

ТОС-2 1350-01

8

838

618

1350

212,8-308

301,4-396,6

280

2

2,7

0,821-1,19

2,74

1,16-1,53

14

2800-3700

ОТП-800

5

870

655

1150

252-333

334-413

90

2

2,3

0,884-1,17

2,70

1,17-1,45

ТОС-1150

5

840

620

1150

210-277,5

283,5-351

75

2

2,3

0,806-1,066

2,46

1,08-1,35

Грузоподъемность тары-оборудования всех марок 300 кг.


Таблица 21

Ориентировочные характеристики ремонтных мастерских

Показатели

Мощность консервного завода, муб в год

10

20

30

50

75-80

до 100

1

2

3

4

5

6

7

Производственная площадь, м2

200

250

350

400

520

650

Численность производственных рабочих, чел.

5-8

8-10

10-12

15-18

22-25

26-30

Набор оборудования, единиц













Токарно-винторезный станок

1

1

2

2

2

3

Универсально-фрезерный станок

1

1

1

1

1

2

Поперечно-строгальный станок

-

-

-

1

1

1

Вертикально-сверлильный станок

1

1

1

1

2

2

Настольно-сверлильный станок

1

1

1

2

2

2

Точильный станок

1

1

1

1

2

2

Отрезной станок

-

-

-

1

1

1

Верстак

3

4

6

8

10

12

Стол с поворотной и размоточной плитой

-

-

-

-

1

1

Столярный верстак

-

-

-

1

2

2

Рейсмусовый станок

-

-

1

1

1

1

Круглопильный станок

-

-

1

1

1

1

Фуговальный станок

-

-

-

1

1

1

Универсально-заточный станок

1

1

1

1

2

2

Плоскошлифовальный станок

-

-

1

1

1

1

Стенд для испытания электродвигателей

-

-

1

1

1

2

Обмоточный станок

-

-

1

1

1

2

Трубогибный станок

-

1

1

1

2

2

Труборезный станок

1

1

1

1

2

3

Ножницы рычажные

-

1

1

1

1

1

Верстак сварщика

-

-

1

1

2

2

Трансформатор сварочный

1

1

1

1

2

2

Электропечь

-

-

-

1

1

1

Горн

-

1

1

1

1

1

Наковальня













Кран-балка

-

-

1

1

1

2

Таль электрическая

1

1

1

1

2

2

Кран-укосина

-

-

1

1

1

2

Механизированный инструмент - комплектов

2

2

3

3

4

5

Стеллажи: инструментальные тумбочки, контейнеры

в соответствии с организацией рабочих мест

Примечание: 1. Состав ремонтной мастерской может включать в себя следующие отделения: слесарно-станочное, трубопроводное, сварочно-кузнечное, электротехническое, ремонтно-строительное, деревообрабатывающее, инструментальное.

2. Лаборатории КИПиА в составе ремонтных мастерских не предусматриваются.

3. Численность производственных рабочих и оборудования ремонтной мастерской уточняется по трудоемкости ремонта и технического обслуживания примененного технологического оборудования, средств механизации и инженерного обеспечения конкретных производств.

ТАБЛИЦА 22

Состав и площади помещений производственной лаборатории

№№ п/п

Наименование помещений

Для предприятий мощностью муб в год, м2

до 20

21-50

51-100

1

2

3

4

5

1

Химическое отделение

24

40

72

2

Технологическое отделение

12

18

30

3

Микробиологическое отделение

12

12

18

4

Посевная

6

12

12

5

Препараторская

9

12

12

6

Моечная микробиологического отделения

9

12

12

7

Моечная химического отделения

9

12

12

8

Кладовая

9

9

12

9

Весовая

6

6

9

10

Дегустационный зал

12

18

24

11

Кабинет зав. лаборатории

-

9

12

12

Помещение для анализов на остаточное количество ядохимикатов

9

42

18



Всего

118

174

240

Примечание:

Размер площадей отдельных помещений и общая площадь лабораторий могут уменьшаться или увеличиваться в пределах до 15 %.

Таблица 23

Основное оборудование и мебель производственно-технологической лаборатории

Наименование, тип

Для предприятий мощностью

до 5 муб

до 25 муб

25-60 муб

60-100 муб

1

2

3

4

5

Для технологических работ









Автоклав медицинский ВК-75

-

-

1

1

Котел пищеварочный электрический КПЭ-60-1А

-

1

1

1

Вакуум-аппарат лабораторный -27, полезный объем 9,5 л

-

1

1

1

Вакуум-насос ВН-1

-

1

1

1

Испаритель ротационный ИР-2У 25-1173.102) для лабораторий, занимающихся определением пестицидов и литотоксинов

1

1

1

1

Электрокофемолка бытовая ЭМШ 30/100-2

1

1

1

1

Электросоковыжималка бытовая СВСА 301

1

1

1

1

Весы циферблатные ВНЦ-2М, от 20 г до 2 кг

1

1

1

1

Весы настольные циферблатные ВНЦ-10, 10 кг

-

-

-

1

Набор сит КСМУ 25.06.1250)

1

1

1

1

Комплект машин универсального привода УКМ-01 (мясорубка, овощерезка, взбивалка)

-

-

1

1

Закаточная машина ручная

1

1

1

1

Для химико-аналитических работ









Аквадистиллятор ДЭ-4-2М

1

1

1

2

Шкаф сушильный электрический круглый 2В-151 или 2В-152

1

1

2

3

Шкаф сушильный вакуумный СНОЛ 3,5.3, 5.3, 5/3, 51

1

1

1

1

Электропечь для лабораторий, занимающихся определением тяжелых металлов СНОЛ 1, 6.2, 5.1/9-И4

1

1

1

1

Шкаф сушильно-стерилизационный ШСС-80П

-

-

1

1

Электроплитка ЭПШ 1-08-220

2

3

6

6

Баня водяная лабораторная с электрическим или огневым подогревом

1

1

3

3

Баня песочная

1

1

2

2

Холодильник бытовой электрический

1

1

1

1

Размельчители тканей РТ-1 и РТ-2

1

2

3

4

Электрокофемолка бытовая КМ4-50

1

1

1

1

Мясорубка бытовая

1

1

1

1

Аппарат универсальный для встряхивания жидкостей в колбах и пробирках АВУ-6с

1

1

1

1

Весы лабораторные двухпризменные с предварительным взвешиванием 2-го класса ВЛДП-200 г

1

1

2

3

Весы лабораторные квадратные ВПКТ-2-КГ

1

1

2

3

Весы лабораторные аналитические ВПКТ-160Т

1

1

2

3

Весы технические ВЛЭ-1

-

1

1

2

Весы технические Т-1 и Т-200

1

2

3

5

Весы циферблатные ВНЦ-2М

-

-

1

1

Мешалка магнитная ММ-5

1

1

2

3

Магнит подковообразный с подъемной силой не менее 5 кг

1

1

1

1

Центрифуга лабораторная универсальная ЦЛУ-1

1

1

1

1

Прибор ВНИИКОП для экстракции жира бензином

1

1

1

1

Баллон стальной для газов (для азота объем 40 л, давление Р < 19,6 МПа)

1

1

2

2

Редуктор газовый для азота А-30

1

1

1

1

Тележка для перевозки баллонов ТПБ

1

1

1

1

Блок автоматического титрования БАТ-15

1

1

1

1

Аппаратура для тонкослойной хроматографии ТСХ и АТХ для лабораторий, занимающихся определением пестицидов литотоксинов

1

1

1

1

Ареометры, набор от 0,7 до 1,840

1.

1

1

1

Барометр

1

1

1

1

Автотрансформатор лабораторный ЛАТР-

1

1

1

2

Вакуум-насос АОЛБ-31-4

-

-

1

2

Вакуум-насос водоструйный стеклянный или металлический

1

2

3

4

Приспособление для определения герметичности тарыипа аппарата «Бомбаго»)



1

1

1

Облучатель настольный ОКН-11 или ПРК-4

1

1

1

1

Сахариметр

1

1

1

1

Лабораторный рНетр 121 или ионометр ЭВ-74

1

1

1

1

Хроматограф газовый марки «Цвет-105»

1

1

1

1

Для микробиологических работ









Аквадистиллятор электрический ДЭ-4-2М

-

-

1

1

Шкаф сушильно-стерилизационный ЩСС-80П

1

1

1

1

Автоклав медицинский ВК-75

1

1

1

1

Баня водяная лабораторная с электрическим или огневым подогревом

1

1

2

2

Термостат электрический суховоздушный ТС 80М-2

1

1

1

1

Облучатель бактерицидный потолочный БНП02-30-001 УФО-2 «Спектр-2»

1

2

4

4

Люминоскоп ЛПК-1 или облучатель настенный ультрафиолетовый ОКМ-11

1

1

1

1

Холодильник бытовой электрический

1

1

2

2

Мясорубка бытовая

-

-

1

1

Весы технические ВЛЭ-1

-

-

1

1

Весы циферблатные ВНЦ-2М

-

-

1

1

Центрифуга лабораторная универсальная ЦЛУ-1

1

1

1

1

Камера счетная Горяева

1

1

1

1

Микроскоп биологический рабочий «Биолам Р-16»

1

2

3

4

Лупа ультрафиолетовая БУВ-15 или БУВ-30

1

2

3

3

Лупа измерительная 10-ти кратная

1

1

2

2

Бактериологические фильтры

1

1

1

1

Лабораторный рН-метр 121 или ионометр ЭВ-74

1

1

1

1

Машина для изготовления ватных пробок Ц 2282

1

1

1

1

Вспомогательное оборудование









Доски для сушки посуды

1

1

2

2

Штативы лабораторные ШЛ, для пробирок Ш1П 02, для пипеток Ш1

5

10

20

20

Таган-треножник ТТР

5

7

15

15

Щипцы тигельные ЩТ

5

5

10

10

Зажим для резиновых трубок 3а, 3дВ

5

5

10

10

Шпатель медицинский и пластмассовый

10

20

40

40

Пинцет пластинчатый медицинский ПА-150 × 2,5 и ПА-200 × 2,5

5

10

20

20

Скальпель СО-14

5

5

10

10

Пресс для просечки отверстий в пробках НПО

1

1

1

1

Набор сверл пробочных НСП

1

1

1

1

Приспособление для вырезки круглых фильтров ПМФ-1

1

1

1

1

Сетки асбестометаллические № 1, 2, 3

2

5

10

10

Ерши для мойки посуды

1

5

10

10

Карандаши по стеклу и фарфору

5

20

40

40

Пробки резиновые конусные №№ 10-34, 40, 60, укупорочные корковые №№ 2-14

50

100

200

200

Трубки резиновые технические, резиновые вакуумные, медицинские поливинилхлоридные









Шнуры асбестовые ШАТ

1 комплект на 10 персон

Картон асбестовый









Посуда для дегустационного зала









Средства оргтехники









Машина пишущая канцелярская электромеханическая «Ятрань»

1

1

1

1

Микрокалькулятор

1

1

2

2

Ящики каталожные

5

10

20

20

Огнетушитель углекислотный ручной ОУ-2

1

5

10

10

Очки защитные открытые

2

10

20

20

Перчатки резиновые хирургические №№ 1, 2, 3

10

50

100

100

Фартуки резиновые или полиэтиленовые

5

10

20

20

Респираторы противопылевые Ф-62III

1

2

5

5

Инвентарь









Шкаф вытяжной ШВ 2,3

2

3

6

6

Стол лабораторный химический пристенный СТХ-2

1

1

1

1

То же, СТХ-3

-

4

9

9

Стол лабораторный химический островной СТХ-4

1

1

1

1

Стол лабораторный биологический пристенный СТБ-2

1

1

4

4

Стол лабораторный физический пристенный СТФ-3

1

2

5

5

Стол лабораторный химический СЛ-1

-

1

1

1

То же, СЛ-2

1

3

7

7

СЛ-3

-

1

3

3

СЛ-4

1

1

1

1

Стол лабораторный биологический СЛ-8

1

4

10

10

Стол лабораторный низкий СЛ-10.1

-

1

1

1

Стол для аналитических весов СВ-2

2

2

3

3

Стол для микроскопирования КДЛ-423-09

1

1

1

1

Мойка лабораторная МЛ-1

2

7

16

16

Мойка лабораторная под вытяжкой МВ-1,3

-

1

1

1

Шкаф для посуды КДЛ-423-14

2

4

10

10

Стол письменный однотумбовый И-1091-98

2

5

10

10

Шкаф для одежды АС-07

2

3

5

5

Шкаф для книг И-1095-78

1

1

1

1

Стул рабочий с подъемным вращающимся сидением

3

3

6

6

Стул конторский 5-1815

7

9

21

21

Панель коммуникационная односторонняя с ограждением ПКО-1

1

1

3

3

Стол обеденный

1

2

3

3

Стол кухонный

-

1

2

2

Сервант официантский ОН-10 975/7

1

1

1

1

Шкаф кухонный

-

1

2

3

Раковина лабораторная РО-0,5 × 0,6

1

2

4

4

Примечание: набор основного оборудования и мебели могут уточняться в зависимости от вырабатываемого ассортимента и мощности предприятия.


Таблица 24

Характеристика внутренней отделки помещений и типы покрытий полов

№№ п/п

Наименование помещений

Стены

Потолки

Полы

1

2

3

4

5

1.

Отделения: приготовления фарша, начинки, теста, растаривания яиц, яйцебитное, морозильное, охлаждаемое отделение фасовки и упаковки быстрозамороженной продукции

Поверхности стеновых керамзитобетонных панелей, кирпичных стен, перегородок, колонн на высоту 1,8 м от пола облицовываются глазурованной плиткой. Выше облицовки - улучшенная штукатурка и окраска известковой краской

Швы из ж. б. плит затирания и окрашиваются известковым колером

Мозаичныеераццо)

Поверхность стеновых панелей типа «Сэндвич» и потолка обрабатывается металлическим покрытием - горячим цинкомолщ. 60-100 мкм) или металлизационным (полученным напылением цинка или алюминия толщ. 120-180 мкм или 200-250 мкм соответственно).

Рекомендуется одна из следующих систем лакокрасочного покрытия:

1. Грунтовка ГФ-021 - 1 слой, эмаль ПФ-115 - 2 слоя

2. Краска КО-42 - 1 слой, шпаклевка ЭП 00-10 - 1 слой

3. Шпаклевка ЭП 00-10 - 1 слой

4. Грунтовка ХС-048 - 1 слой, эмаль ХС5588 - 2 слоя

5. Краска КО-42 - 1 слой, эмаль ЭП-793 - 2 слоя

2.

Отделение асептической обработки и хранения соков в крупных емкостях

То же

То же

В проходах мозаичные, в остальной части - бетонные

3.

Отделения: подготовительное, сепарирования соков, выпарное, производственное, обжарочное, стерилизационное, стеклотарно-моечное, приготовления моющего раствора, экстракционное, дефростации мяса, подготовки и мойки инвентаря, сбора отходов, прачечная, сироповарочное

Поверхность стеновых керамзитобетонных панелей, кирпичных стен, перегородок, колонн на высоту 1,8 м от пола облицовываются глазурованной плиткой. Выше облицовки - улучшенная штукатурка кирпичных стен и перегородок и окраска влагостойкими красками.

Поверхность стеновых панелей типа «Сэндвич» обрабатывается металлическим и лакокрасочным покрытиемм. п. 1)

Швы из ж. б. плит затираются и окрашиваются паронепроницаемыми красками

Мозаичные. В зонах загрузки и выгрузки автоклавов периодического действия полы из чугунных плит

4.

Отделение приготовления маринадной заливки

То же

То же

Покрытие из керамических плиток по ГОСТ 6787-89 по прослойке на жидком стекле с уплотняющей добавкой

5.

Охлаждаемые камерыяса, костей, мелочно-жировых продуктов, отходов), склад растительного масла, отделение оформления и упаковки готовой продукции, сушильное отделение

Швы стеновых керамзитобетонных панелей затираются. Производится простая штукатурка кирпичных стен и перегородок и известковая побелка

Швы затираются и белятся известью

Мозаичные

6.

Цех производства металлической тары, овощехранилище, фруктохранилище, склады готовой продукции, сырьевая площадка закрытая

То же

То же

Бетонные

7.

Материальные склады

Затирка швов стен и перегородок и их известковая побелка. Швы стеновых керамзитобетонных панелей затираются, кирпичные стены и перегородки предусматриваются с улучшенной штукатуркой

То же

Асфальтобетонные

8.

Вентиляционные камеры, тепловые пункты, насосные

То же

То же

Бетонные

9.

Неотапливаемые здания со стеновым ограждением и покрытием из асбестоцементных листовавесы, рампы)

Отделка стеновых ограждений и покрытий из асбестоцементных листов не производится





10.

Цеховые лаборатории, конторы, помещения здравпункта, комнаты бытовых услуг

Устраивается панель масляной или водоэмульсионной покраской - на высоту 1,8 м. Выше панели окраска клеевой краской.

Швы затираются и окрашиваются клеевой краской

Линолеум

11.

Тарные цехи, ремонтные мастерские, комнаты дежурных слесарей

То же

То же

Бетон или асфальтобетон

12.

Коридоры, лестничные клетки

Панели из водоэмульсионной краски



Мозаичные

13.

Административные помещения, вестибюли, холлы, залы собраний, комнаты общественных организаций

Швы стеновых панелей затираются, кирпичные стены и перегородки предусматриваются с улучшенной штукатуркой, гипсобетонные перегородки с затиркой известковым алебастровым раствором. Стены окрашиваются водоэмульсионной краской на всю высоту.

Швы затираются, клеевая побелка

Линолеум

Примечания: 1. Допускается замена указанных отделочных материалов аналогичными с учетом их эстетических и санитарно-гигиенических характеристик.

2. Отделку вспомогательных помещений проектируют в соответствии с требованиями СНиП 2.09.04-87 «Административные и бытовые здания».


Таблица 25

Категории основных электроприемников по надежности электроснабжения

№№ пп

Наименование цехов и отделений

Категория основных электроприемников

1

2

3

1.

Отделения овощного цеха: подготовки сырья, уваривания, бланшировки, обжарки овощей и томатов, расфасовки и стерилизации консервов, заливочные

2

2.

Отделения фруктового цеха: подготовки сырья, производства соков, варки варенья, распасовки и стерилизации консервов асептического хранения полуфабрикатов

2

3.

Отделения цеха быстрозамороженной продукции: подготовительные, морозильные, расфасовка, камеры хранения

2

4.

Цеха по производству томат-пасты переработки томатов, горошка и др.



5.

Цехи жестянобаночные, по производству деревянной и картонной тары, фабрикатные, ремонтно-механические

3

6.

Склады готовой продукции, материальные, стеклотары и др.

3

7.

Служебно-бытовые корпуса без столовых и со встроенными столовыми до 50 посадочных мест

3

8.

Столовые при количестве посадочных мест более 50

2

9.

Насосные станции водоснабжения, канализации, котельные

2

10.

Установки пожаротушения и пожарной сигнализации

1*

11.

Компрессорные станции воздуха, холодильных установок, зарядные станции электропогрузчиков

Определяется в соответствии с требованиями к обслуживаемому ими производству

*) Питание электроприемников следует осуществлять согласно ПУЭ с учетом требований СНиП 2.04.09-84, п.п. 2.64, 2.65.

Электроснабжение противопожарных устройств (пожарные насосы и т.п.) следует предусматривать по I категории надежности.

Таблица 26

Расчетные коэффициенты спроса и мощности электроприемников

Наименование оборудования

Коэффициенты

спроса

мощности

Насосы технологические

0,65

0,8

Насосы водяные

0,65

0,8

Компрессоры воздушные, аммиачные

0,65-0,7

0,8

Нагревательные электроприемники

0,80

0,95

Конвейеры, транспортеры

0,4

0,7

Лифты

0,2

0,65

Зарядные агрегаты

0,8

0,8

Вентиляция сантехническая

0,7

0,8

Станочное оборудованиеемонтно-механические мастерские)

0,4

0,6

Технологическое оборудование с мешалками

0,6

0,8

Таблица 27

Классификация помещений по правилам устройства электроустановок (ПУЭ), а также по взрывопожарной и пожарной опасности по ОНТП 24-86

№ пп

Наименование помещений

Характеристика веществ и материалов находящихся в помещении

Характеристика помещений

по влажности

по запыленности

классификация взрывоопасных и пожар. зон по ПУЭ

по опасности поражения электрическим током

Категор. по взрывопожарн. опасности по ОНТП 24-86

1

2

3

4

5

6

7

8

1.

Сырьевая площадка

негорючие вещества в сгораемой упаковке

влажное

не пыльное

П-IIа пожароопасное

повышенная опасность

В

2.

Подготовительное отделение

негорючие вещества

-«-

-«-

не пожароопасные

особоопасные

Д

3.

Сиропо- и заливоварочное отделение

негорючие жидкости

-«-

-«-

-«-

-«-

Д

4.

Отделение сепарирования













- соков

-«-

-«-

-«-

-«-

-«-

Д

- подготовки круп и бобовых

горючие пыли

сухое

пыльное

В-IIа пожароопас.

повышенная опасность

Б

5.

Отделение варочно-выпарное

негорючие жидкости

влажное

не пыльн.

не пожароопасное

особоопасное

Д

6.

Производственные отделения основных технологических производств

негорючие вещества

-«-

-«-

-«-

-«-

Д

7.

Отделения: обжарочное (паровые печи), стерилизационное, стеклотарномоечное, приготовление моющих и дезинфицирующих растворов

не горючие вещества

влажное

не пыльное

не пожароопасные

особо опасные

Д

8.

Отделение оформления и упаковки готовой продукции (фабрикатное)

негорючие вещества в горючей упаковке

сухое

-«-

П-IIа пожароопасные

повышенной опасн.

В

9.

Отделение сушильное: сушка плодов, ягод

твердые горючие в-ва

-«-

-«-

П-IIа пожароопасные

-«-

В-Г

10.

Отделение фасования и складирования сухих семян, выжимки в мягкую тару

горючая пыль

-«-

пыльное

-«-

-«-

В

11.

Склады готовой продукции, упакованной в мягкую тару и в деревянные и картонные мешки, склады сахара, круп, тары разной

твердые горючие в-ва

сухие

не пыльные

П-IIа пожароопасные

-«-

В

12.

Склад растительного масла

горючие жидкости

-«-

-«-

-«-

особо опасные

В

13.

Экстракционное отделение

Экстракция невзрыво-пожарными реагентами

твердые и жидкие негорючие матер.

влажное

-«-

не пожароопасные

особоопасные

Д

14.

Отделение дефростации мяса

твердые негорючие в-ва

-«-

-«-

-«-

-«-

Д

15.

Отделение приготовления фарша

твердые - негорючие в-ва

влажное

-«-

-«-

-«-

Д

16.

Охлаждение камеры (хранение мяса, костей, мелочно-жировых продуктов, отходов в сгораемой таре)

твердые горючие материалы

влажные

не пыльные

П-IIа пожароопасное

повышенной опасности

В

17.

Отделение для просеивания муки, сахара, соли, сухого молока и прочих сыпучих

горючие пыли

сухое

пыльное

В-IIа взрывопожароопасн.

без повышенной опасности

Б

18.

Отделение растаривания яиц, яйцебитное отделение

твердые горючие матер.

-«-

не пыльное

П-IIа пожароопасные

-«-

В

19.

Отделение подготовки и мойки инвентаря

твердые негорючие мат.

влажное

-«-

не пожароопасное

-«-

Д

20.

Охлаждаемое отделение фасования и упаковки быстрозамороженной продукции

твердые горючие матер.

-«-

-«-

П-IIа пожароопасные

повышен. опасности

В

21.

Морозильное отделение

твердые негорючие матер.

-«-

-«-

не пожароопасн.

-«-

Д

22.

Отделение утилизации отходов

-«-

-«-

-«-

не пожароопасное

особоопасное

Д

23.

Отделение асептической обработки и хранения соков

жидкие негорючие матер.

сухое

-«-

-«-

-«-

Д

24.

Воздушная компрессорная

негорючий газ

-«-

-«-

-«-

повышенной опасности

Д

25.

Машинные залы и аппаратные аммиачных холодильных установ.

горючий газ - аммиак

-«-

-«-

В-16 взрывопожароопасное

-«-

А

26.

Цехи деревянной и картонной тары, столярные мастерские

твердые горючие материалы

сухие

пыльное

П-II пожароопасное

без повышенной опасности

В

27.

Слесарнотаночное, сантехническое и электротехническое отделение ремонтных мастерских

твердые негорючие материалы

-«-

не пыльное

не пожароопасное

повышенной опасности

Д

28.

Кузнечно-сварочное отделение ремонтной мастерской

несгораемые раскаленные матер., открытый огон

-«-

-«-

-«-

-«-

Г

29.

Отделение зарядки аккумуляторных батарей

горючий газ - водород

-«-

-«-

В-Iб в верхней зоне

-«-

А

30.

Цех производства металлической тары

твердые негорючие материалы

сухой

не пыльное

не пожароопасн.

без повышенной опасности

Д

31.

Склад выжимки сухой

горюч. мат.

сухое

пыльное

П-II пожароопасн.

-«-

В

32.

Овощехранилище, фруктохранилище

твердые негорюч. мат. в сгораем. таре

влажное

не пыльное

П-IIа пожарооп.

повышен. опасности

В

33.

Цех лакировки и литографии жести лакировки жестебанок

ЛВЖ, с ТВ более 28 °С

сухие

-«-

В-Iб пожарооп.

-«-

Б

Примечания: 1. Настоящая таблица составлена на основании ОНТП 24-86 МВД СССР и «Перечня зданий и помещений предприятий Минсельхозпрода СССР с установлением их категорий по взрывопожарной и пожарной опасности, а также классов взрывоопасных и пожароопасных зон по ПУЭ», 1991 г.

2. При проектировании помещений, в которых одновременно находятся производства категории по взрывопожарной и пожарной опасности В, Б и Б, В, Д категории помещений необходимо определить расчетом по ОНТП 24-86.

Таблица 28

Нормы искусственной освещенности

№№ пп

Наименование помещений

Разряд и подразряд зрительной работы

Освещенность, лк Система общего назначения

при люминисц. лампах

при лампе накалив.

1

2

3

4

5

1.

Сырьевая площадка закрытая

IIIг

200

150

2.

Сырьевая площадка открытая

VIIIб

100

50

3.

Подготовительное отделение

IIIг

300

200

4.

Сиропо- и заливоварочное отделение

IIIг

200

150

5.

Отделение сепарирования:







- подготовка круп и бобовых

IIIг

200

150

- соки

IIIг

200

150

6.

Производственное отделение

IIIг

200

150

7.

Отделение выпарное

IIIг

200

150

8.

Отделение обварочное

IIIг

200

150

9.

Отделение стерилизационное

IIIг

200

150

10.

Отделение стеклотарно-моечное

IIIг

200

150

11.

Отделение приготовления моющего и дезинфицирующего растворов

IIIг

200

150

12.

Отделение оформления и упаковки готовой продукции

IVа

200

100

13.

Отделение сушильное

Vв

150

100

14.

Отделение фасовки и складирования сухих семян, выжимки в мягкую тару

Vв

150

100

15.

Склады готовой продукции, упакованной в мягкую тару и в деревянные и картонные ящики, склады для хранения сахара, круп, тары разной

Vг

100

50

16.

Склад растительного масла

Vг

100

50

17.

Экстракционное отделение

IIIг

200

150

18.

Отделение дефростации мяса

VIа

75

20

19.

Отделение приготовления фарша

IIIг

200

150

20.

Охлаждаемые камеры для мяса, костей, мелочно-жировых продуктов, отходов

VIIIб

50

20

21.

Отделение для просеивания муки, сахара, соли, сухого молока и прочих сыпучих

IIIг

200

150

22.

Отделение приготовления начинки и теста

IIIг

200

150

23.

Отделение растаривания яиц, яйцебитное отделение

IIIг

200

150

24.

Отделение подготовки и мойки инвентаря

Vв

150

100

25.

Охлаждаемое отделение фасовки и упаковки быстрозамороженной продукции

IIIг

200

150

26.

Морозильное отделение

IIIг

200

150

27.

Отделение сбора отходов

Vг

100

50

28.

Отделение асептической обработки и хранения соков, пюре







- участок обработки

IIIг

200

150

- участок хранения

Vг

100

50

29.

Воздушные компрессорные

Vб

150

100

30.

Машинные залы и аппаратные аммиачных холодильных установок

Vб

150

100

31.

Цехи деревянной и картонной тары, столярные мастерские

Vб

150

100

32.

Слесарно-станочное, сантехническое и электротехническое отделение ремонтных мастерских

Vб

150

100

33.

Кузнечно-сварочное отделение ремонтной мастерской

Vб

150

100

34.

Отделение зарядки аккумуляторных батарей

Vб

150

100

35.

Цех производства металлической тары, лакопечатный цех

Vб

150

100

36.

Склад выжимки

Vг

100

50

37.

Овощехранилище, фруктохранилище

VIIIб

50

20

38.

Диспетчерская

Vб

150

100

39.

Производственная лаборатория

IIIб

300

200

40.

Транспортная галерея

VIIIа

75

50

41.

Начальник цеха, бухгалтерии

IIIг

200

150

42.

Прачечная

Vб

150

100

43.

Помещение для отдыха

100

50

Таблица 29

Удельные количества загрязнений, поступающих в сточные воды при первичной подготовке плодоовощного сырья, г/т

Подготовительное сырье

Взвешенные вещества

Хлориды

Фосфаты

Азот

Химическое потребление кислорода

Биохимическое потребление кислорода

за пять суток (БПК5)

за пять суток (БПК5)

1

2

3

4

5

6

7

8

Кабачки

34-40

12-21

3,0-3,7

2,1-2,6

98-141

54-78

69-100

Зеленый горошек

1000-1230

400-430

-

21-27

5790-7558

3080-4020

3942-5140

Баклажаны

46-62

137-147

-

-

78-112

43-62

53-74

Морковь

2375-9100

130-136

-

-

69-88

25-31

32-40

Перец

46-66

134-146

1,9-2,4

11,1-12,2

545-801

279-309

357-396

Томаты

1300-10000

148-152-

7,1-12,0

13,0-29,0

3710-4305

2226-2586

2849-3310

Сливы

223-325

140-154

2,6-3,3

2,2-2,9

591-793

322-566

412-724

Черешня

175-190

85-94

4,8-6,1

10,2-11,8

720-1100

460-790

588-980

Яблоки

287-325

137-143

6,8-7,9

3,6-4,8

195-231

40-54

51-69

Таблица 30

Удельное количество загрязнений, переходящих в сточные воды при бланшировании сырья

Бланшируемое сырье

Удельное количество загрязнений, г/т

взвешенные вещества

БПК полн.

Капуста

10

364

Дыня

2435

18449

Морковь

419

6978

Огурцы

60

158

Перец сладкий

540

1111

Шпинат

4932

2201

Айва

2401

10018

Груши

714

3892

Слива

388

1560

Яблоки

858

3374

Горох

10856

37757

Кукуруза початках)

270

285

Рис

2696

3687

Фасоль

3550

14008

Таблица 31

Средние значения удельного количества загрязнений, поступающих в сточные воды при стерилизации консервов

Наименование консервов

Удельное количество загрязнений, г/туб

взвешенные вещества

БПК полн.

Салобобовые

1359

569

Овощные закусочные

165

75

Овощные натуральные

12

34

Соки овощные

30

134

Маринады овощные

455

46

Овощные заправочные

110

18

Томатная паста

25

112

Томатный сок

15

68

Томатный соус

70

232

Повидло, джем, варенье

114

414

Соки фруктовые

41

428

Компоты

311

322

Фруктовые для детского питания

50

303

Овощные для детского питания

66

143

Томатные для детского питания

22

41

Таблица 32

Удельное количество загрязнений, поступающее в стоки при мойке стеклянной тары

Номинальный объем тары, см3

Категория тары

Удельное количество загрязнений, г/тыс. фкз. банок

взвешенные вещества

БПК полн.

1

2

3

4

250

новая

5

-

то же

возвратная

20

44

350

новая

6

-

то же

возвратная

25

57

500

новая

8

-

то же

возвратная

98

96

650

новая

9

-

то же

возвратная

117

132

800

новая

10

-

то же

возвратная

128

144

1000

новая

12

-

то же

возвратная

136

204

2000

новая

19

-

то же

возвратная

159

287

3000

новая

25

-

то же

возвратная

287

430

10000

новая

54

-

то же

возвратная

538

1105

Таблица 33

Внутренние расчетные температуры и относительная влажность воздуха, принимаемые для расчета строительных конструкций

№№ пп

Наименование помещений

Температура помещений в холодный период года

Относительная влажность воздуха в холодное время года, %

1

2

3

4

1.

Сырьевая площадка (закрытая)

16-18

65-70

2.

Подготовительное отделение

16-18

65-70

3.

Сиропо-заливоварочное отделение

16-18

65-70

4.

Отделение сепарирования:





- соки

16-18

65-70

- подготовка круп и бобовых

10

50-60

5.

Отделение выпарное

16-18

65-70

6.

Производственное отделение

16-18

65-70

7.

Отделения обжарочные, стерилизационные, стеклотарно-моечное, приготовления моющего раствора и дезинфицирующих растворов





8.

Отделение оформления и упаковки готовой продукции

10

50-60

9.

Отделение сушильное

16-18

60-40

10

Отделение упаковки быстрозамороженной продукции - при ручной фасовке

не выше 0*

65-70

при механизированной фасовке

не выше 5*

65-70

11.

Отделение фасовки и складирования семян, выжимки в мягкую тару

10

50-60

12.

Отделение хранения плодово-ягодных концентрированных соков непастеризованных

не более 10

60

13.

Склады готовой продукции, упакованной в мягкую тару и в деревянные и картонные ящики, склады сахара, круп, тары разной

10

50-60

14.

Склад растительного масла

16-18

65

15.

Экстракционное отделение

16-18

65-70

16.

Отделение дефростации мяса

16-18

65-70

17.

Отделение приготовления фарша

16-18

65-70

18.

Охлаждаемые камерыяса, костей, молочно-жировых продуктов, отходов)

5

65

19.

Отделение для просеивания муки, сахара, соли, сухого молока и прочих продуктов сыпучих

10

50-60

20.

Отделение приготовления начинки и теста

16-18

65

21.

Отделение растаривания яиц, яйцебитное отделение

16-18

65

22.

Отделение подготовки и мойки инвентаря

16-18

65-70

23.

Охлаждаемое отделение фасовки и упаковки

+5

65

24.

Морозильное отделение

16-18

65

25.

Отделение сбора отходов

16-18

65-70

26.

Отделение асептической обработки и хранения соков, пюре

5

65

27.

Воздушная компрессорная

16-18

не регламентируется

28.

Машинный зал и аппаратная аммиачных холодильных установок

16

50-60

29.

Цехи деревянной и картонной тары, столярные мастерские

10

50-60

30.

Слесарно-станочное, сантехническое и. электротехническое отделение ремонтных мастерских

16-18

60

31.

Кузнечно-сварочное отделение

10

50-60

32.

Отделение зарядки аккумуляторных батарей

10

50-60

33.

Цех производства металлической тары

16-18

50-60

34.

Склад выжимки, сухофруктов.

10

50-60

35.

Овощехранилище, фруктохранилище

10

80-95

для лука 70-80

36.

Диспетчерская

16-18

65-70

37.

Производственная лаборатория

16-18

65

38.

Транспортная галерея

16-18

65

39.

Помещение начальника цеха, бухгалтерии

16-18

65

40.

Прачечная

16-18

65-70

41.

Помещение для отдыха

16-18

65

Примечание: * температура указана для любого периода года.

1. Внутреннюю расчетную температуру и относительную влажность воздуха принимают в соответствии с ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны», СНиП 2.09.04-87 «Административные и бытовые здания», СНиП 2.09.02-85 «Производственные здания».

Таблица 34

Тепловыделения от технологического оборудования

№ пп

Наименование оборудования

Марка оборудов.

Ассортимент продукции (представитель)

Тепловыделение ккал/ч

1 ккал - 1,16 вт

Примечание

1

2

3

4

5

6



I. Машины моечные для тары









1.

Машина банкомоечная для пустых металлических банок

А9-КМ1-125

-

2500



2.

Мамины для мойки стеклянных банок, вместимостью 0,5, 1 л

СП-7

-

7000



3.

Машина моечная для мойки стеклянной тары

СП-60-2М

-

5000



4.

Машина для мойки стеклянных бутылей 2-3 л

СП-70М

-

7000



5.

Машина для мойки бутылок вместимостью 0,25-0,5 л

АММ-6

-

7500



6.

Машина для мойки бутылок вместимостью 0,25-0,5 л

АММ-12

-

7500



7.

Машина для мойки стеклянных банок

И2-КА2М-6

-

6430



8.

Шпаритель банок

Н.О.

-

3000



9.

Машина моечно-сушильная для стеклянных банок

А9-КМ2

-

3000



10

. Машина моечная для металлических консервных банок

А9-КМ2-125

-

2500





II. Подогреватели, бланширователи, пастеризаторы









1.

Установка пастеризационная трубчатая

Т1-ОТЛ

дробленая томатная масса, фруктовые соки

3000



2.

То же

Т1-ОУТ

То же

5000



3.

Бланширователь

А9-КБЕ



3000



4.

Бланширователь паровой



очистка овощей

2590



5.

Бланширователь для обработки паром резаного картофеля

Г4КБ2Т-400



860



6.

То же

Г4-КБ2Т-900



1720



7.

Бланширователь

Р3-КБА



4000



8.

Бланширователь барабанный



зеленый горошек

1100



9.

Шпарительигестер)



сок сливовый

6300



10.

Пастеризатор непрерывного действия

Р3-КСВ

консервы детского питания

42500



11.

Пастеризатор сока



сок яблочный

4300



12.

Деаэратор-пастеризатор

ДПУ



2000



13.

Пастеризационно-охладительная установка

ОПУ-3М



3000



14.

То же

ОП25



4000



15.

То же

ОПУ-10



5000





III. Варочные котлы, выпарные аппараты









1.

Котел варочный двутельный опрокидывающий





3200

2.

То же





2200

3.

Котел варочный двутельный из нержавеющей стали

М32С-244а

заливка, панировка овощей



3200-5000

4.

То же

Н32С-244б

-«-



3200-5000

5.

Котел варочный с мешалкой

М32С-374

заливка



4200

панировка овощей



7000

соус острый



7000

бланшировка свеклы



3100

корень мыльный



2800

6.

Котел варочный эмалированный

КО-63





700

7.

То же

КО-250





1000

8.

То же

КО-630





2590

9.

Реактор из нержавеющей стали

М32С-316





3000

10.

Реактор из нержавеющей стали

М32С-210





5000

11.

Аппарат тепловой двутельный из нержавеющей стали

М3С-320

томат-паста



3300

повидло



2900-6000

12

Станция сироповарочная

ШСК





1850



IV. Оборудование для обжаривания









1.

Плита паровая

А9-КВД

вытяжка чеснока



900

обжарка овощей



2670

2.

Печь механизированная паромаслянная

А9-КЖД-2

обжарка овощей

11930 ÷ 12070





V. Стерилизационные аппараты









1.

Автоклав вертикальный

*Б6-КА2-В-2

Б6-КА2-В-4

соус острый

*5200

8000

Тепловыделение от автоклава распределяется

- 75 % в цех

- 25 % в приямок

тушенка

5500

8400

борщевая заправка

5400

8300

сливовый сок

3800

5800

зеленый горошек

5400

8300

варенье

3300

5100

* в числителе указано тепловыделение от 2-х корзинного автоклава, в знаменателе - от 4-х корз.

клубника протертая

3700

5700

кабачки с рисом

5400

8300

томатный сок

5700

8700

2.

Стерилизатор непрерывного действия

«Хунистер»



163800



3.

Пастеризатор непрерывного действия

РЗ-КСВ-16



41600





VI. Сушильные аппараты









1.

Сушилка паровая конвейерная

Г4-КСК-15



5500



2.

То же

Г4СК-30



10000



3.

То же

Г4-КСК-45



10000



4.

То же

Г4-КСК-90



20000



5.

То же

ПКС-10



5400



6.

То же

ПКС-20



5400





VII. Оборудование разное









1.

Пароводотермический аппарат





6000



2.

Гомогенизатор

К5-ОГ-2А-1,25



4800



3.

Моечно-сушильная машина «Тайфун»

А9-КМ2-С



4500



4.

Сушильно-охладительное устройство





3100



5.

Комплекс оборудования для асептического консервирования и хранения плодоовощных полуфабрикатов

А9-ККМ







в том числе:









- установка стерилизации и охлаждения продукта

А9-ККИ/1



6000



- установка мойки и стерилизации оборудования и резерв.

А9-КЛЮ/6



5000



- стерилизация резервуаров





50000



- охлаждение резервуара с продуктом





4000



6.

Протирочная машина





800



7.

Наполнитель



сливовый сок

950





острый соус

800





залива зеленого горошка

4500



8.

Корпусообразующая машина

САЛ-1



4500



9.

Фаршемешалка





1500



10

. Салфетомойка





1500



Таблица 35

Влаговыделения от технологического оборудования

№№ пп

Наименование оборудования

Марка оборудования

Ассортимент продукции (представитель)

Влаговыделение, кг/ч

Примечание

1

2

3

4

5

6



I. Машины моечные для сырья и тары









1.

Машина моечная для сырья

Т1-КУ2-М5



0,76



2.

То же

Т1-КУМ



0,76



3.

То же

А9-КМ2-Ц



0,75



4.

Машина моечная для металлических пустых банок

А9-КМ1-125



10



5.

Машина для мойки стеклянных банок

СП-60-2М



8



6.

Моечно-сушильный агрегат

8М28С8



10



7.

Линия мойки стеклянных банок





22



8.

Агрегат моечно-сушильный

«Тайфун» А9-КМ2-С



18



9.

Салфетомойка





3,1





II. Тепловое оборудование









1.

Котел варочный двутельный

М32С-244а



4,8



2.

То же

М32С-244б



7,4



3.

То же

М32-374

варка заливки

5,6









панировка овощей

9,0 ÷ 35



4.

Бланширователь обработки картофеля

Г4-КБ2Т-400



5,4



5.

Бланширователь

А9-КБЕ



2,8



6.

Сироповарочная станция

ШСК



12,5



7.

Плита паровая

А9-КВД

вытяжка чеснока

9,0



8.

Печь механизированная паромасляная

А9-КЖД-2

обжарка овощей

500



9.

Фаршемешалка





4,9



Таблица 36

Наименование отходов и рекомендации по их использованию

№№ пп

Технологический процесс

Наименование отходов

Рекомендации по использованию

1

2

3

4

1.

Очистка

Ботва и створки горошка, кожица картофеля, получаемая при термической очистке, кожица корнеплодов, кожица томатов, наружные листья капусты, плодоножки, кожица и семенные камеры плодов

На корм скоту

Отсортированный картофель

Для получения крахмала

Отходы перца - семена

На корм птицы

2.

Резка и отсев

Мелочь при отсеве кореньев

На приготовление соуса

3.

Обжарка

Отработанные масло, фузы

Отгрузка мыловаренным и олифоварочным заводам

4.

Протирание томатов

Вытерка томатов, в т.ч. семена

Сушка семян, отгрузка маслозаводам

Кожица на корм скоту, на удобрение, на кормовую муку

5.

Удаление косточек из плодов

Плодовые косточки

Сушка, отгрузка, маслозаводам

6.

Измельчение на икру

Вытерка баклажанов и кабачков

На корм скоту

7.

Прессование при производстве яблочного сока

Выжимки

На производство сухого яблочного порошкаля кондитерской, на извлечение экстрактов, для производства спирта), уксуса, на производство желирующего концентраталя производства джема, повидла)

Сушеные для производства пектина, на корм скоту.

Таблица 37

Вредные вещества, выделяемые технологическим оборудованием

№№ пп

Наименование оборудования

Вредности, выделяемые оборудованием

Предельные значения вредностей, мг/ч

Примечание

1

2

3

4

5

1

Печи овощеобжарочные

акреолин

400-440

-

2

Машины для мойки стеклотары

аэрозоль, щелочи аэрозоль дезсредств

660-700 по расчету

При применении дезсредств

3

Аппарат двутельный варочный

пары уксусной кислоты

1100-1160

При производстве заливы

4

Сульфитатор непрерывного действия

сернистый ангидрид

допустимая концентрация 10 мг/м3

порог запаха 3-6 мг3



5

Десульфитатов

То же

То же



6

Емкость-хранилище для сульфитированных полуфабрикатов

То же

То же



7

Корпусообразующая машина САЛ-1

аэрозоль свинца

оксид углерода

85-100



8

Пастонакладочная машина

аммиак

по расчету



9

Сушилка

пыль при производстве порошков и расфасовке

по расчету



Топливо-печное бытовое

Твердые частицы

Оксид углерода

оксид азота

оксид серы

пятиокись ванадия

То же



Топливо-природный газ

Оксид углерода

Окислы азота

То же



10

Металлообрабатывающее оборуд.

аэрозоль эмульсола

пыль металла и абразивов

по расчету



11

Электрическая сварка и резка металлов

сварочный аэрозоль

То же



12

Деревообрабатывающее оборудов.

древесная пыль

То же



13

Оборудование для изготовлен. жестяной тары

аэрозоль свинца, аммиак

То же



14

Автотранспорт

окислы углерода

окислы азота

углеводороды

сажа

бензапирен

сернистый ангидрид

То же



15

Оборудование зарядной

Пары серной кислоты и щелочи

То же



16

Горн кузнечный

Твердые частицы

оксид углерода

Окислы азота, сернистый ангидрид

то же



17

Компрессорная аммиачная

аэрозоль и пары масла пары аммиака

то же

постоянные выделения и аварийный выброс

18

Котельная

твердые частицы

то же



топливо-мазут

оксид углерода





сернистый

окислы азота

оксид серы

пятиокисъ ванадия





топливо-газ

окислы азота

сажа, оксид углерода





топливо-антрацит

твердые частицы

оксид углерода, окислы азота, оксиды серы

то же



Таблица 38

Ориентировочное нормы загрузки транспорта овощными, фруктовыми и мясными консервами и соками, упакованными в деревянные и картонные ящики (масса брутто), при перевозках в железнодорожных вагонах

№№ пп

Наименование груза

Величина загрузки вагонов в тоннах

Примечание

объем крытого вагона, в м3

39

45

90

106

120

1

2

3

4

5

6

7

8

1.

Консервы и соки в стеклобанках емк. 0,2-1,0 л

20

20

46

49

52

Деревянные и картонные ящики

2.

Консервы и соки в стеклянных банках емк. 3,0 л













а) деревянные ящики

16

18

39

43

49



б) картонные ящики

13

20

48

52

56



3.

Соки в стеклянных бутылях емк. 10 л

17

18

36

38

44

Деревянные ящики

4.

Консервы в жестебанках











Овощные и фруктовые консервы

а) деревянные ящики

20

20

46

51

56



б) картонные ящики

20

20

52

56

60



5.

Консервы в жестебанках













а) деревянные ящики

20

20

48

51

56

Мясные консервы

б) картонные ящики

20

20

54

57

60



6.

Томат-паста и жестебанках

20

20

50

50

54

Деревянные и картонные ящики

7.

Повидло и джем в жестебанках

20

20

55

55

60

-«-

Загрузка бортовых автомобилей, прицепов и большегрузных контейнеров выполняется в соответствии с их грузоподъемностью.

Таблица 39

Ориентировочная производительность двухкорзиночных вертикальных автоклавов для стерилизации консервов

№№ пп

Наименование консервов

Вид тары

Производительность автоклана в смену, туб.

1

2

3

4

1.

Томат-паста

Жестяные банки мелкие

15,0

Стеклянные банки мелкие

9,0

2.

Томатный сок

Жестяные банки мелкие

6,0

крупные

4,2

Стеклянные банки мелкие

5,0

крупные

2,6

3.

Зеленый горошек

Жестяные банки мелкие

8,6

Стеклянные банки мелкие

5,0

4.

Кукуруза в зерне

Жестяные банки мелкие

5,1

5.

Огурцы

Жестяные банки мелкие

9,5

крупные

7,0

Стеклянные банки мелкие

7,6

крупные

4,6

6.

Икра кабачковая и баклажанная

Жестяные банки мелкие

5,0

Стеклянные банки мелкие

3,8

7.

Овощные закусочные консервы

Жестяные банки мелкие

6,2

Стеклянные банки мелкие

3,8

8.

Обеденные консервы

Жестяные банки мелкие

6,8

Стеклянные банки мелкие

3,8

9.

Томаты цельноконсервированные

Жестяные банки мелкие

8,2

Стеклянные банки мелкие

5,0

10.

Консервы для детского питания овощные

Стеклянные банки мелкие

4,8

11.

Консервы для детского питания фруктовые

Стеклянные банки мелкие

7,2

12.

Натуральные фруктовые и ягодные соки

Стеклянные банки крупные

2,6

мелкие

7,5

13.

Соки фруктовые с мякотью

Стеклянные банки мелкие

6,3

14.

Компоты: абрикосы, кизил, алыча, вишня

Жестяные банки мелкие

11,5

крупные

7,1

Стеклянные банки мелкие

6,3

крупные

2,6

15.

Компоты: персики, черешня, мандарины

Жестяные банки мелкие

9,8

крупные

5,6

Стеклянные банки мелкие

5,1

крупные

2,6

16.

Компоты: груши, яблоки, айва

Жестяные банки мелкие

8,2

крупные

5,6

Стеклянные банки мелкие

5,1

крупные

2,6

17.

Фруктовые пюре, соусы, варенье, джем, овощи и фрукты маринованные

Жестяные и стеклянные банки крупные

2,6

18.

Мясо тушеное

Жестяные банки № 9

3,2

19.

Мясорастительные

Стеклянные банки мелкие

3,8

Примечания: 1. Жестяные банки до13 - мелкие, с № 14 и больше - крупные, стеклянные банки емк. 0,2...1,0 л - мелкие, емк. 2,3 и 10 л - крупные.

2. Производительность автоклава при укладке жестяных банок в корзины навалом снижается на 30 %.

Таблица 40

Коэффициенты трения о стенки труб и желобов углы естественного откоса пищевых материалов

№№ п/п

Наименование материала

Коэффициент трения

Угол естеств. откоса, град

сталь

дерево

в движении

в покое

в движении

в покое

1

2

3

4

5

6

7

1.

Картофель

0,54

0,76

-

0,73

34

2.

Капуста

0,30

-

0,38

-

44

3.

Морковь

0,69

0,45-0,60

0,83

-

37

4.

Свекла

0,90

0,54

0,54

-

35

5.

Лук

0,29

0,3-0,35

0,24

0,22

40

6.

Чеснок

-

-

-

-

38

7.

Яблоки

0,38

-

0,36

-

40

8.

Томаты

0,45

0,51

0,45

0,54

26/32

9.

Огурцы

0,52

-

0,59

-

24

10.

Кабачки

0,56

-

0,61

-

28

11.

Капуста шинкованная

-

-

-

-

49

12.

Капуста квашеная

-

-

-

-

46

13.

Сахар-песок

-

0,85

-

-

38

14.

Сахар-сырец

1,0

2,14

-

-

70

15.

Лук сушеный

0,98

-

0,61

-

52

16.

Картофель сушеный

0,64

-

0,42

-

40

17.

Свекла сушеная

0,38

-

0,32

-

80

18.

Морковь сушеная

0,45

-

0,43

-

75

Примечания: 1. Коэффициент трения в движении по позициям 2, 3, 4, 5, 9, 10 принят о фанеру листовую.

2. Коэффициент трения в движении по позициям 13-18 принят о железо черное.

Таблица 41

Норма расхода моющих и дезинфицирующих веществ для производства консервов (без учета мойки тары)

Линии технологического оборудования

Периодичность проведения дезинфекции

Количество дезинфицирующего раствора на одну линию, л

Нормы расхода препаратов на одну дезинфекцию одной линии, г

дихлордиметилгидантон

хлорная известь

каустическая сода

Линии по производству консервов:











1. Зеленого горошка, детского питания, закусочных и обеденных, томатов и огурцов консервированных

1 раз в сутки и перед началом сезона

500

160

490

2563

2. Томат-паста

-«-

1000

320

980

5126

3. Томатного, фруктового соков, компотов, варенья, джема

1 раз в неделю и перед началом сезона

200

64

196

1026

Таблица 42

Классификация помещений по видам полезной площади

1. Рабочая площадь

1. Сырьевые цехиакрытая и открытая сырьевые площадки)

2. Основное производственное помещение

3. Отделения фабрикатные

4. Отделения засолочные и квасильные

5. Отделения морозильные

6. Отделение дефростации

7. Отделения банкомоечные

8. Отделения мойки и шпарки бочек

9. Отделения мойки инвентаря

10. Отделения сульфитационные

11. Отделения асептической обработки и хранения соков, томатной пасты и фруктовых полуфабрикатов

12. Танковые отделения для выдержки и обработки соков

13. Цех утилизации отходов

14. Отделения приготовления моющих и дезинфицирующих растворов

15. Помещение службы КИПиА

2. Подсобная площадь

1. Цех производства деревянной тары

2. Цех производства картоннойофрированной) тары

3. Отделения растаривания и калибровки стеклотары

4. Ремонтная мастерская

5. Производственно-технологическая лаборатория

6. Прачечная

7. Станция перекачки конденсата

8. Насосная станция оборотной воды

9. Компрессорная

10. Вентилляционная камера

11. Тепловой пункт

12. Помещение установки кондиционеров

13. Трансформаторная подстанция

14. Распределительный пункт (РП)

15. Транспортная - галерея

16. Коридоры и тамбуры в производственном корпусе

17. Машинное отделение подъемников

18. Загрузочные площадки у подъемников

19. Щитовая

20. Котельная

21. Мазутонасосная

22. Градирня

23. Машинное отделение холодильных установок

24. Льдогенераторные

25. Зарядные станции

26. Коммутатор телефонной связи

27. Радиотрансляционный узел

28. Гаражи технологического инвентаря

29. Автомобильные весы

30. Комната дежурных слесарей и электриков

3. Складская площадь

1. Овощехранилища и фруктохранилища

2. Склады подсобно-производственных материаловатериальный склад)

3. Склады тары: деревянной, картонной, жестяной, стеклянной и упаковочных материаловакрытые и навесы)

4. Склады ящичных и бочечных комплектов

5. Склады готовой продукции

6. Склады жестиля тары)

7. Холодильные камеры для замороженной продукции

8. Рампы при складах

9. Льдохранилище

10. Сливная паточная станция

11. Сливная станция для масла

12. Склад горючесмазочных материалов

13. Склад запасных частей

14. Холодильные камеры при основных цехах

15. Цеховые кладовые

Таблица 43

Средняя масса нетто консервов в металлической и стеклянной таре

№№ п/п

Наименование консервов

Банки металлические ГОСТ 5981-88 тип I

Тара стеклянная ГОСТ 5717-91, тип I номинальной вместимостью, мл.

№ 8

№ 9

№ 12

№ 13

№ 14

250

500

650

1000

2000

3000



Консервы из томатов

1.

Томаты натуральные целые

-

-

510

850



-

510

650

950

-

-

2.

Сок томатный натуральный

-

350

-

800



250

500

650

1000

2000

3000

3.

Томатная паста 30 %-ная

-

375

560

880



260

560

725

1050

-

-

4.

Соус томатный острый

-

360

540-560

-



250

500

650

-

-

-

5.

Соус кубанский

-

-

525

-



250

500

650

-

-

-

6.

Томаты маринованные

-

-

-

-



-

520

650

850

2070

3090



Консервы овощные закусочные

7.

Перец, баклажаны, томаты, голубцы, фаршированные овощами и рисом, в томатном соусе

330

-

540

870



-

510

650

965

-

-

8.

Баклажаны и кабачки, нарезанные кружочками с овощным фаршем, в томатном соусе

335

-

540

870



-

510

650

965

-

-

9.

Баклажаны и кабачки, нарезанные кружками, в томатном соусе

325

-

540

870

-

-

510

650

965

-

-

10.

Перец резаный с фаршем в томатном соусе

345

-

540

870

-

-

500

650

965

-

-

11.

Икра овощная

335

-

545

-



250

510

650

-

-

-

12.

Салаты и винегреты

-

-

-

800

-

-

500

650

1000

-

-



Прочие овощные консервы

13.

Зеленый горошек

-

360

-

880

-

-

520

650

970

-

-

14.

Фасоль стручковая

-

370

540

855

-

-

490

630

950





15.

Кукуруза сахарная из целых зерен и дробленая

330

365

-

-

-

-

515

-

-

-

-

16.

Капуста цветная

-

360

-

-

-

-

490

-

-

-

-

17.

Перец сладкий натуральный

-

-

540

855

-

-

510

650

940

-

-

18.

Огурцы консервированные

-

-

-

850

3000

-

510

660

1015

1950

3000

19.

Патиссоны

-

-

-

-

-

-

545

650

950

-

-

20

Свекла и морковь гарнирные

-

370

545

865

-

-

490

630

950

-

-

21

Маринады овощные

-

-

-

850

-



510

650

950

-

-

22.

Соки овощные

-

-

-

800

3000

250

500

650

1000

2000

3000



Консервы обеденные

23.

Первые обеденные блюда

-

-

500

850

-

-

500

650

985

-

-

24.

Солянки овощные, солянки сводные с копченостями, своди с мясом, мульгикопсал

-

350

500

890

-

-

500

650

985

-

-

25.

Заправки для первых обеденных блюд (полуфабрикаты)

-

350

500

850

-

-

500

650

985

-

-



Консервы плодо-ягодные

26.

Компот абрикосовыйез косточек) половинками

-

-

-

935

-

265

545

680

1020

-

-

27.

Компот абрикосовый с косточками

-

-

-

910

-

-

535

670

1000

-

-

28.

Компот айвовый

-

-

-

920

-

250

545

670

1005

-

-

29.

Компот виноградный

-

-

-

930

-

-

545

670

1025

-

-

30.

Компот вишневый

-

-

560

900

-

-

570

720

1070

-

-

31.

Компот грушевый

-

-

-

930

-

-

540

680

1015

-

-

32.

Компот земляничный

-

-

-

-

-

-

545

670

-

-

-

33.

Компот из дынь

-

-

-

-

-

-

510

650

970

-

-

34.

Компот малиновый

-

-

-

-

-

250

540

670

-

-

-

35.

Компот персиковый без косточек

-

-

-

905

-

-

540

670

1010

-

-

36.

Компот сливовыйелыми плодами)

-

-

-

900

3200

260

520

670

1020

-

-

37.

Компот сливовый (половинками)

-

-

-

900

-

260

525

680

1050

-

-

38.

Компот черешневый

-

-

-

930

-

260

540

670

1020

-

-

39.

Компот черносмородиновый

-

-

-

-

-

250

540

670

-

-

-

40.

Компот яблочный

-

-

-

900

-

-

510

650

945

-

-

41.

Соусы фруктовые

-

-

-

900

-

-

525

650

-

-

-

42.

Пюре плодовое и ягодное

-

-

-

-

-

250

505

650

960

-

-

43.

Соки плодовые и ягодные

-

-

-

-

-

250

500

650

1000

2000

3000

44.

Варенье и джем

-

400

-

1250

3700

325

650

800

1250

-

-

45.

Виноград маринованный

-

-

-

-

-

-

525

670

1030

-

-

46.

Груши маринованные

-

-

-

-

-

-

530

670

1010

-

-

47.

Крыжовник маринованный

-

-

-

940

-

-

520

670

1030

-

-

48.

Слива маринованная

-

-

-

-

-

-

545

670

1020

-

-

49.

Смородина маринованная

-

-

-

-

-

-

505

650

990

-

-

50.

Яблоки маринованные

-

-

-

940

-

-

505

650

940

-

-



Консервы грибные

51.

Грибы маринованные

-

-

490

-

-

-

490

640

950

-

-

52.

Обеденные блюда с грибами

-

-

-

890

-

-

500

650

985

-

-



Консервы для детского и диетического питания

53.

Овощные пюре натуральные гомогенизир.

-

-

-

-

-

250

-

-

-

-

-

54.

Пюре из тыквы с рисом, пюре из тыквы с манной кашей

-

-

-

-

-

260

-

-

-

-

-

55.

Пюре из шпината с молоком

-

-

-

-

-

240

-

-

-

-

-

56.

Суп-пюре овощной, суп-пюре томатный, суп-пюре с цветной капустой

-

-

-

-

-

265

-

-

-

-

-

57.

Пюре из смеси овощей и яблок с сахаром

-

-

-

-

-

250

-

-

-

-

-

58.

Пюре из плодов и ягод со сливками «Неженка»

-

-

-

-

-

270

-

-

-

-

-

59.

Пюре из смеси плодов и овощей с сахаром «Румяные щечки»

-

-

-

-

-

270

-

-

-

-

-

60.

Баклажаны натуральные

-

-

410

-

-

-

410

560

-

-

-

61.

Кабачки натуральные

300

-

485

-

-

-

485

635

-

-

-

62.

Пюре из кабачков

335

-

510

-

-

-

510

650

-

-

-

63.

Икра кабачковая

330

-

540

-

-

250

505

650

-

-

-

64.

Овощи фаршированные

330

-

540

-

-

-

505

650

-

-

-

Продолжение таблицы 43

№№ п/п

Наименование консервов

Средняя масса нетто консервов, г

Бутылки для пищевых жидкостей ГОСТ 10117-91, тип X, XI номинальной вместимостью, мл

200

330

500

1.

Сок томатный натуральный

200

330

500

2.

Соус томатный острый

200

330

500

3.

Соки овощные

200

330

500

4.

Соки плодовые и ягодные

200

330

500



№№ п/п

Наименование консервов

Средняя масса нетто консервов, г

Банки металлические ГОСТ 5981-88, тип I

№ 24

№ 23

№ 14

№ 15

1.

Томатная паста 30 %-ная

100

210

3100

9300

2.

Повидло плодовоягодное

-

-

3700

10000

3.

Овощные пюре натуральные гомогенизированные

100

-

-

-

4.

Пюре из смеси плодов и овощей с сахаром «Румяные щечки»

100

-

-

-



№№ п/п

Наименование консервов

Средняя масса нетто консервов, г

Алюминиевая туба № 13

Банка металлическая по ТУ 18-4-20-78 (20А)

1.

Парные, вторые обеденные блюда

165



2.

Соусы томатные

165



3.

Напиткиофе, какао)

150



4.

Соки плодовые и ягодные

-

150

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Классификация производств. 2

3. Проектная мощность и режим работы предприятия. 2

4. Основные нормативы для разработки технологической части проекта. 5

5. Технологическое оборудование и оргтехоснастка. 8

6. Механизация трудоемких операций в технологических линиях и на погрузочно-разгрузочных транспортно-складских (ПРТС) работах. 11

7. Техника безопасности. Промышленная санитария. 12

8. Потребность в воде, тепловой и электрической энергии на технологические нужды.. 13

9. Штаты производственных рабочих, итр и служащих. 13

10. Склады.. 13

11. Подсобно-вспомогательные производства и помещения. 15

12. Производственная лаборатория. 17

13. Технологические требования к архитектурно-строительной, санитарно-технической и другим частям проекта. 17

13.1. Генеральный план и транспорт. 17

13.2. Объемно-планировочные решения, по выбору конструктивных элементов. 19

13.3. Административные и бытовые помещения. 21

13.4. Электроснабжение и электрооборудование. 21

13.5. Электроосвещение. 22

13.6. Водоснабжение и канализация. 23

13.7. Отопление, вентиляция и кондиционирование воздуха. 24

13.8. Теплоснабжение, технологическое пароснабжение. 25

14. Автоматизация производственных процессов и управления производством.. 26

15. Связь и сигнализация. 27

16. Противопожарные мероприятия. 27

17. Охрана окружающей среды.. 28

Таблица 1. Схемы структурного управления предприятиями. 30

Таблица 2. Базовое содержание сухих веществ для концентрированных продуктов. 31

Таблица 3. Коэффициенты пересчета для консервной продукции, учитываемой по объему. 32

Таблица 4. Затраты времени на очистку, мойку, обработку моющими средствами и антимикробными препаратами, смазку, регулировку и оттайку основного технологического оборудования. 32

Таблица 5. Норматив годового фонда рабочего времени в полнозагруженных сменах. 33

Таблица 6. Тара для расфасовки консервов. 34

Таблица 7. Нормы потерь стеклянной консервной тары при транспортировании, разгрузке, хранении и в производстве (в %) 35

Таблица 8. Тара упаковочная. 37

Таблица 9. Норма расхода сырья на 1 т сухофруктов. 39

Таблица 10. Основное технологическое оборудование предприятий консервной промышленности и его технические показатели. 41

Таблица 11. Вместимость одной сетки вертикального автоклава. 53

Таблица 12. Физические свойства сырья. 53

Таблица 13. Ориентировочные нормы потребности в воде на технологические нужды.. 55

Таблица 14. Ориентировочные нормы потребности в тепловой и электрической энергии на технологические нужды.. 57

Таблица 15. Технологическая трудоемкость производства. 58

Таблица 16. Ориентировочные штаты ИТР и служащих основного производства предприятий плодоовощной консервной промышленности. 59

Таблица 17. Предельные сроки хранения плодоовощного и фруктово-ягодного сырья. 60

Таблица 18. Нормы складирования сырья, тароупаковочных материалов и готовой продукции. 62

Таблица 19. Характеристика бестарных пакетов готовой продукции, удельная вместимость складов. 63

Таблица 20. Нормы размещения консервной продукции в таре-оборудовании и складирования тары-оборудования. 64

Таблица 21. Ориентировочные характеристики ремонтных мастерских. 66

Таблица 22. Состав и площади помещений производственной лаборатории. 66

Таблица 23. Основное оборудование и мебель производственно-технологической лаборатории. 67

Таблица 24. Характеристика внутренней отделки помещений и типы покрытий полов. 70

Таблица 25. Категории основных электроприемников по надежности электроснабжения. 72

Таблица 26. Расчетные коэффициенты спроса и мощности электроприемников. 72

Таблица 27. Классификация помещений по правилам устройства электроустановок (ПУЭ), а также по взрывопожарной и пожарной опасности по ОНТП 24-86. 72

Таблица 28. Нормы искусственной освещенности. 74

Таблица 29. Удельные количества загрязнений, поступающих в сточные воды при первичной подготовке плодоовощного сырья, г/т. 75

Таблица 30. Удельное количество загрязнений, переходящих в сточные воды при бланшировании сырья. 76

Таблица 31. Средние значения удельного количества загрязнений, поступающих в сточные воды при стерилизации консервов. 76

Таблица 32. Удельное количество загрязнений, поступающее в стоки при мойке стеклянной тары.. 76

Таблица 33. Внутренние расчетные температуры и относительная влажность воздуха, принимаемые для расчета строительных конструкций. 77

Таблица 34. Тепловыделения от технологического оборудования. 78

Таблица 35. Влаговыделения от технологического оборудования. 80

Таблица 36. Наименование отходов и рекомендации по их использованию.. 80

Таблица 37. Вредные вещества, выделяемые технологическим оборудованием.. 81

Таблица 38. Ориентировочное нормы загрузки транспорта овощными, фруктовыми и мясными консервами и соками, упакованными в деревянные и картонные ящики (масса брутто), при перевозках в железнодорожных вагонах. 82

Таблица 39. Ориентировочная производительность двухкорзиночных вертикальных автоклавов для стерилизации консервов. 82

Таблица 40. Коэффициенты трения о стенки труб и желобов углы естественного откоса пищевых материалов. 83

Таблица 41. Норма расхода моющих и дезинфицирующих веществ для производства консервов (без учета мойки тары) 83

Таблица 42. Классификация помещений по видам полезной площади. 84

Таблица 43. Средняя масса нетто консервов в металлической и стеклянной таре. 85
