ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 4028-63

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

Конструкция и размеры

Building nails.
Construction and dimensions

ГОСТ
4028-63

Дата введения 01.08.64

Несоблюдение стандарта преследуется по закону

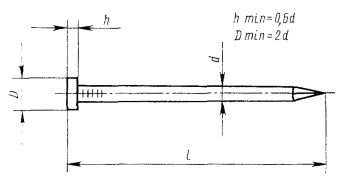

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1.

Таблица 1

мм

Диаметр стержня d

Длина гвоздя l

Диаметр стержня d

Длина гвоздя l

0,8

8

1,4

25

12

32

1,0

16

40

1,2

16

1,6

25

20

40

25

50

Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2×25 ГОСТ 4028-63

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

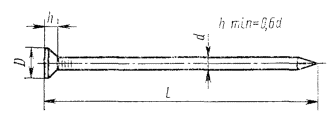

Гвозди круглые

Черт. 2.

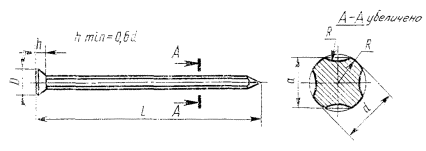

Гвозди трефовые

Черт. 3.

Гвозди трефовые с перемычками

Черт. 4.

Таблица 2

мм

Условный диаметр стержня d

Длина гвоздя l

Размер а

Наименьший диаметр головки D

Условный диаметр стержня d

Длина гвоздя l

Размер а

Наименьший диаметр головки D

1,8

32

-

3,5

3,5

90

3,1

7

40

4,0

100

3,55

7,5

50

120

60

5,0

120

4,45

9

2,0

40

1,75

4

150

50

6,0

150

5,3

11

2,5

50

2,2

5

200

60

8,0

250

7,13

14

3,0

70

2,65

6

80

Примечание. По требованию потребителя гвозди круглые размером 1,8×32 изготовляются с плоской головкой.

Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5×60 ГОСТ 4028-63

То же, трефовых:

Гвозди Т 2,5×60 ГОСТ 4028-63

То же, трефовых с перемычками:

Гвозди ТП 2,5×60 ГОСТ 4028-63

(Измененная редакция, Изм. № 1, 2).

3. Технические требования на гвозди - по ГОСТ 283-75.

Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8×60 не должен превышать 0,7 мм.

(Измененная редакция, Изм. № 1, 2).

4. Теоретическая масса гвоздей указана в справочном приложении.

(Введен дополнительно. Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса гвоздей

Размер гвоздей d×l, мм

Масса 1000 круглых гвоздей, кг, »

Размер гвоздей d×l, мм

Масса 1000 круглых гвоздей, кг, »

0,8×8

0,032

1,8×60

1,16

0,8×12

0,051

2,0×40

0,949

1,0×16

0,100

2,0×50

1,19

1,2×16

0,147

2,5×50

1,87

1,2×20

0,183

2,5×60

2,23

1,2×25

0,219

3,0×70

3,77

1,4×25

0,302

3,0×80

4,33

1,4×32

0,385

3,5×90

6,6

1,4×40

0,482

4,0×100

9,5

1,6×25

0,397

4,0×120

11,5

1,6×40

0,633

5,0×120

17,8

1,6×50

0,791

5,0×150

21,9

1,8×32

0,640

6,0×150

32,4

1,8×40

0,787

6,0×200

43,1

1,8×50

0,967

8,0×250

96,2

Примечание. Масса 1000 гвоздей трефовых на 15 %, а трефовых с перемычками на 12 % меньше массы 1000 гвоздей круглых того же размера.

(Измененная редакция, Изм. № 1, 2, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

К. Г. Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 567.

3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 283-75

3

5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1353.

6. Переиздание (май 1990 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88).
