ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы и конструкция

ГОСТ 27936-88

Государственный комитет СССР по строительству и инвестициям

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы и конструкция                                             ГОСТ

Windows and balcony doors of                                  27936-88

woodaluminium for public buildings.

Types and structure

Дата введения 01.01.90

Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее – изделия), предназначенные для общественных зданий и сооружений.

1. ТИПЫ

1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097 и настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.

1.2. Изделия подразделяют на два типа:

Р – с раздельными переплетами;

С – со спаренными "

1.3. Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

 для типа Р – внутренним элементам окон и балконных дверей типа Р;

 для типа С – наружным элементам окон и балконных дверей типа Р и черт.2-19 настоящего стандарта.

1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт.2-19.

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета – в зеркальном исполнении.

1.7. Устанавливают следующую структуру условного обозначения изделия:

Примеры условных обозначений

Деревоалюминиевое окно типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:

ОДС18-9В ГОСТ 27936-88

То же, типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:

ОДС18-15ВН ГОСТ 27936-88

Балконная дверь типа Р с габаритными размерами по высоте 28М и ширине 9М:

БДР28-9 ГОСТ 27936-88

Окно типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:

ОДР18-15Г ГОСТ 27936-88

Балконная двери типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:

БДР28-12Л ГОСТ 27936-88

Габаритные размеры деревоалюминиевых окон и балконных дверей

Черт.1

Примечание: Допускается применение окон 13,5 М по ширине.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Конструкция и основные размеры окон и балконных дверей должны соответствовать:

для типа Р - указанным в табл.1 и на черт.2-10;

для типа С - указанным в табл.2 и на черт.11-19.

2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.

2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3.

2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.

2.5. Для остекления изделий следует применять стекло толщиной 3-4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С – на внутренние деревянные створки и полотна при помощи петель-шарниров.

2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.

2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт.2-19.

2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.

2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в приложении.

Таблица 1

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Тип Р





 Размер, мм





изделия

Стекла

Конструктивная схема

Марка



 внутреннего

 наружного





 А

 Б

Вы­сота

Ши­рина

Кол.

Вы­сота

Ши­рина

Кол.

ОДР12-9В

ОДР12-12В

ОДР12-13,5В

ОДР18-9Г

ОДР18-12Г

ОДР18-13,5Г

ОДР21-9Г

ОДР21-12Г

ОДР21-13,5Г

1160

1160

1160

1760

1760

1760

2060

2060

2060

870

1170

1320

870

1170

1320

870

1170

1320

980

980

980

1580

1580

1580

1880

1880

1880

695

995

1145

695

995

1145

695

995

1145

1

1

1

1

1

1

1

1

1

965

965

965

1565

1565

1565

1865

1865

1865

665

965

1115

665

965

1115

665

965

1115

1

1

1

1

1

1

1

1

1

ОДР12-15В



1160





1470





980



775

---

385



1

---

1





965



745

---

355



1

--

1







ОДР12-18В



1160





1770





980



995

---

465

1

--

1



965



965

---

435

1

--

1





ОДР12-21В





1160





2070





980



1185

---

575

1

--

1



965



1155

---

545

1

--

1





ОДР18-15Г





1760





1470





1580



775

---

385

1

--

1



1565



745

---

355

1

--

1





ОДР18-18Г





1760





1770





1580



995

---

465

1

--

1



1565



965

----

435

1

--

1





ОДР18-21Г





1760





2070





1580



1185

---

575

1

--

1



1565



1155

---

545

1

--

1





ОДР21-15Г





2060





1470





1880



775

---

385

1

--

1



1865



745

---

355

1

--

1





ОДР21-18Г





2060





1770





1880



465

---

995

1

--

1



1865



435

----

965

1

--

1





ОДР21-21Г





2060





2070





1880



1185

---

575

1

--

1



1865



1155

---

545

1

--

1

ОДР18-24Г



1760



2370



1580



1030



2



1565



1000



2





ОДР21-24Г

2060

2370

1880

1030

2

1865

1000

2



ОДР18-9В





1760





870



1050

---

395





695



1

--

1



1045

---

400





665



1

--

1







ОДР18-12В





1760





1170



1050

---

395



995



1

--

1

1045

---

400



965



1

--

1





ОДР18-13,5В





1760





1320



1050

---

395



1145



1

1



1045

---

400



1115



1

--

1





ОДР21-9В





2060





870



1350

---

395



695



1

--

1

1345

---

400



665



1

--

1





ОДР21-12В





2060





1170



1350

---

395



995



1

--

1

1345

---

400



965



1

--

1





ОДР21-13,5В





2060





1320



1350

---

395



1145



1

--

1

1345

----

400



1115



1

--

1



ОДР18-15В





1760





1470



1580

1050

395



385



775



1

1

1



1565

1045

400



355



745



1

1

1







ОДР18-18В





1760





1770



1580

1050

395

465



995

1

1

1

1565

1045

400

435



965

1

1

1





ОДР18-21В





1760





2070



1580

1050

395

575



1185

1

1

1

1565

1045

400

545



1155

1

1

1





ОДР21-15В





2060





1470



1880

1350

395

385



775

1

1

1

1865

1345

400

355



745

1

1

1





ОДР21-18В





2060





1770



1880

1350

395

465



995

1

1

1

1865

1345

400

435



965

1

1

1





ОДР21-21В





2060





2070



1880

1350

395

575



1185

1

1

1

1865

1345

400

545



1155

1

1

1



ОДР18-24В





1760





2370



1580

1050

395



1030



1

1

1

1565

1045

400



1000



1

1

1





ОДР21-24В





2060





2370



1880

1350

395



1030



1

1

1

1865

1345

400



1000



1

1

1





ОДР18-27В





1760





2680



1580

1050

395



1185



1

1

1

1565

1565

1045



1155



1

1

1





ОДР21-27В





2060





2680



1880

1350

395



1185



1

1

1

1865

1345

400



1155



1

1

1



ОДР18-27Е





1760





2670





1580



1185

---

525

1

--

2



1565



1155

---

495

1

--

2





ОДР21-27Е





2060





2670





1880



1185

---

525

1

--

2



1865



1155

---

495

1

--

2



БДР28-9





2755





870



1350

---

395





695



1

--

1



1345

----

400





665



1

--

1







БДР28-12





2755





1170



1350

---

395



995



1

--

1

1345

---

400



965



1

--

1



БДР28-18







2755







1778







1350

---

395





750







2

--

2





1345

---

400



740

740

740

740



1

1

1

1



Примечание. В табл.1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.



Черт.2

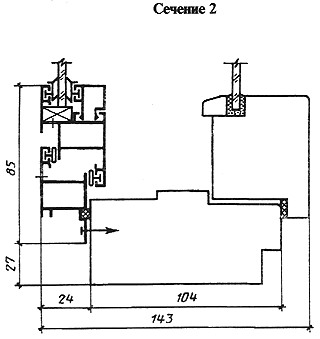

Черт.3

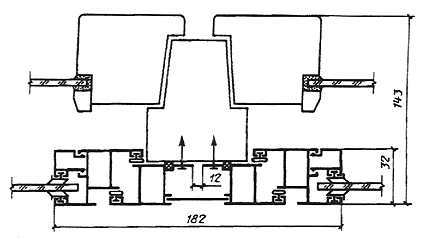

Черт.4

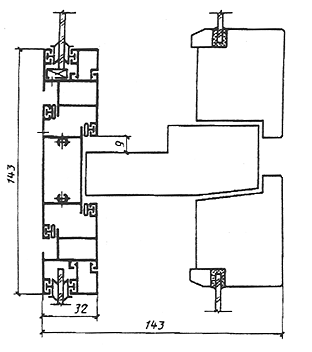

Черт.5

Черт.6

Черт.7

Черт.8

 Черт.9

Черт.10

Черт.11

Черт.12

Черт.13

Черт.14

Таблица 2

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Тип С

Конструктивная

 Марка

 Размер, мм

схема



изделия

 стекла





 А

 Б

Высота

Шири­на

Кол.



ОДС12-9В

ОДС12-12В

ОДС12-13,5В

ОДС18-9Г

ОДС18-12Г

ОДС18-13,5Г

ОДС21-9Г

ОДС21-12Г

ОДС21-13,5Г



1142

1142

1142

1742

1742

1742

2042

2042

2042



854

1154

1304

854

1154

1304

854

1154

1304



930

930

930

1530

1530

1530

1830

1830

1830



615

915

1065

615

915

1065

615

915

1065



2

2

2

2

2

2

2

2

2



ОДС12-15В



1142



1454



930



315

705



2

2





ОДС12-18В

1142

1754

930



395

925

2

2



ОДС12-21В



1142



2054



930



495

1125

2

2



ОДС18-15Г



1742



1454



1530



315

705

2

2



ОДС18-18Г



1742



1754



1530



395

925

2

2



ОДС18-21Г



1742



2054



1530



495

1125

2

2



ОДС21-15Г



2042



1454



1830



315

705

2

2



ОДС21-18Г



2042



1754



1830



395

925

2

2



ОДС21-21Г



2042



2054



1830



495

1125

2

2

ОДС18-24Г



1142



2354



1530



960



4





ОДС21-24Г

2042

2354

1830

960

4

ОДС18-9В



1742



854



1015

350



615



2

2





ОДС18-12В



1742



1154



1015

350

915



2

2



ОДС18-13,5В



1742



1304



1015

350

1065



2

2



ОДС21-9В



2042



854



1350

350

615



2

2



ОДС21-12В



2042



1154



1350

350

915



2

2



ОДС21-13,5В



2042



1304



1350

350

1065



2

2



ОДС18-15В





1742





1454



1530

1015

350



315

705



2

2

2







ОДС18-18В





1742





1754



1530

1015

350

395

925



2

2

2





ОДС18-21В





1742





2054



1530

1015

350

495

1125



2

2

2





ОДС21-15В





2042





1454



1830

1315

350

315

705



2

2

2





ОДС21-18В





2042





1754



1830

1315

350

395

925



2

2

2





ОДС21-21В





2042





2054



1830

1315

350

495

1125



2

2

2



ОДС18-24В





1742





2354



1530

1015

350





960



2

2

2







ОДС21-24В





2042





2354



1830

1315

350



960



2

2

2





ОДС18-27В





1742





2654



1530

1015

350



1110



2

2

2





ОДС21-27В





2042





2654



1830

1315

350



1110



2

2

2

ОДС18-27Г



1742



2654



1530



455

1105



2

4





ОДС21-27Г



2042



2654



1830



455

1105

2

4



БДС28-9



2737



854



1315

350



615



2

2





БДС28-12



2737



1154



1315

350

915



2

2



БДС28-18







2737







1762







1315

350



685

735

685

735



2

2

2

2

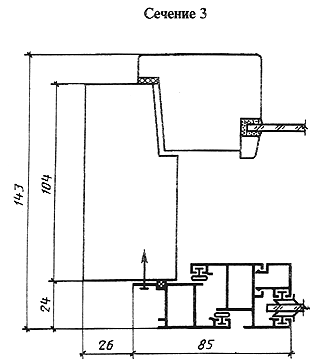

Сечение 5 и 6 (для трехстворчатого окна)

Черт.15

Примечание. В скобках указаны размеры для сечения 6.

Сечение 7

Черт.16

Сечение 8

Черт.17

Сечение 9

 Черт.18

Сечение 10



Черт.19

ПРИЛОЖЕНИЕ

Справочное

РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(ПРИМЕРЫ)

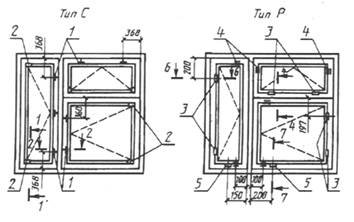

1 – завертка врезная типа ЗР1; 2 – петля для спаривания; 3 петля; 4 – соединитель створок;

5 – компенсатор

Черт.20

1 – завертка врезная типа ЗР1; 2 – петля для спаривания; 3 петля; 4 – соединитель створок;

5 – компенсатор

Черт.21

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по архитектуре и градостроительству при Госстрое СССР

Всесоюзным научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР

РАЗРАБОТЧИКИ

И.С.Ланько, канд. архит. (руководитель темы); Е.Л.Угрюмов, канд. архит.; П.А.Калайда; М.Б.Приймак; В.Ф.Афендиков, канд. эконом. наук; В.В.Аникьев; Н.А.Мамчур; А.А.Жиркова; А.И.Водяницкий; Р.Н.Минчук; С.П.Соловьев, канд. техн. наук; Ю.М.Щипанов; И.В.Строков; В.В.Кислый, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 10.10.88 №223

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта который дана ссылка

Обозначение НТД, на который дана ссылка

Номер пункта который дана ссылка

ГОСТ 111-90

2.5

ГОСТ 23166-78

1.3

ГОСТ 5088-94

2.6

ГОСТ 25097-82

1.1

ГОСТ 11214-86

1.3, 2.3, 2.4, 2.7, 2.8

СНиП II-3-79

2.3

ГОСТ 21519-84

1.4





5. ПЕРЕИЗДАНИЕ. Октябрь 1991 г.
