ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ

ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 400 мм

ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 27215-87

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ ВЫСОТОЙ 400 мм ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Технические условия

Reinforced concrete ribbed floor slabs of 400 mm depth for industrial buildings. Specifications

ГОСТ

27215-87

Дата введения 01.01.88

Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:

для отапливаемых зданий и сооружений;

для не отапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо - и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;

для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.

Допускается применять плиты в не отапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Плиты в зависимости от способа их опирания на ригели каркаса здания или сооружения подразделяют на два типа:

1П - с опиранием на полки ригелей;

2П - с опиранием наверх ригелей.

Плиты типа 1П предусмотрены восьми типоразмеров (1П1-1П8), типа 2П-одного типоразмера (2П1);

1.2. Форма и основные размеры плит должны соответствовать указанным на черт. 1-4 и в табл. 1.

Марки плит и их основные параметры приведены в табл. 2.

Допускается изготовлять плиты типоразмеров 1П1-1П6 с вутами в местах сопряжения продольных и торцевых ребер согласно рабочим чертежам на эти плиты.

1.3. Плиты типоразмеров 1П1-1П6 и 2П1 изготовляют с напрягаемой продольной арматурой, типоразмеров П17 и 1П8 - с ненапрягаемой продольной арматурой.

1.4. В случаях, предусмотренных проектной документацией конкретного здания или сооружения, плиты могут иметь проемы, отверстия, вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.5. Буквенно-цифровые группы в марках плит, приведенных в табл. 2. содержат следующие обозначения основных характеристик плит:

первая группа - типоразмер плиты (п. 1.2);

вторая группа - несущая способность плиты, класс арматурной стали (для предварительно напряженных плит), вид бетона (Т - тяжелый бетон, П - легкий бетон) ;

третья группа - показатель проницаемости бетона (П - пониженная проницаемость) и конструктивные особенности плиты типоразмера 2П1:

1 - для плит с дополнительными закладными изделиями; 2 - для плит с вырезами с двух сторон по 210 мм; 3 - для плит с вырезами с одной стороны 210 мм, с другой - 700 мм.

Пример условного обозначения (марки) плиты типоразмера 1П3, первой по несущей способности, с напрягаемой арматурой класса Ат-VCK, изготовляемой из тяжелого бетона, предназначенной для эксплуатации при слабоагрессивной степени воздействия газообразной среды:

1П3-1АтVСКТ-П

То же, плиты типоразмера 2П1, третьей по несущей способности, с напрягаемой арматурой класса Ат-VI, изготовляемой из легкого бетона, с дополнительными закладными изделиями у температурного шва или торца:

2П1-3Ат- VIП-1

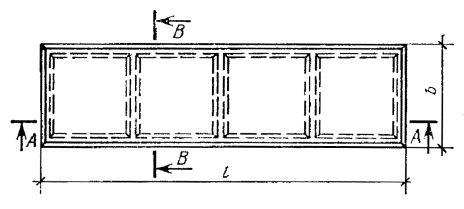

ПЛИТЫ ТИПА 1П

Плиты типоразмеров 1П1 и 1П2

Плиты типоразмеров 1П3-1П6

Плиты типоразмеров 1П7 и 1П8

Черт. 1

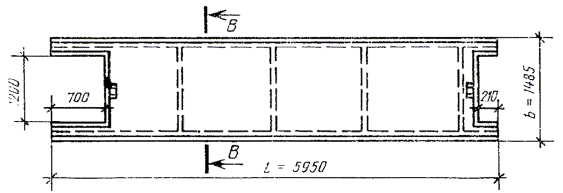

ПЛИТЫ ТИПА 2П

Плиты типоразмера 2П1 рядовые и рядовые у торца или температурного шва здания или сооружения

Плиты типоразмера 2П1 межколонные

Плиты типоразмера 2П1 межколонные у торца или температурного шва здания или сооружения

Черт. 2

Черт. 3

Черт. 4

Таблица 1

Типораз­мер

плиты

Размеры плиты, мм

Масса плиты

(справочная, т)

Назначение плиты

Длина l

Ширина b

1П1

1П3

1П5

1П7

5550

2985

1485

935

740

4,73(3,8)

2,20(1,8)

Рядовые и межколонные; рядовые и межколонные у торца или температурного шва здания или сооружения

1,70(1,4)

1,50(1,2)

Межколонные

1П2

1П4

1П6

1П8

5050

2985

1485

935

740

4,35(3,5)

2,10(1,7)

Рядовые и межколонные у торца или температурного шва здания или сооружения

1,60(1,3)

1,37(1,1)

Межколонные у торца или температурного шва здания или сооружения

2П1

5950

1485

2,40(1,9)

Рядовые; рядовые у торца или температурного шва здания или сооружения

2,30(1,8)

Межколонные

2,20(1,8)

Межколонные у торца или температурного шва здания или сооружения

Примечание. Масса плиты приведена для тяжелого бетона средней плотности 2500 кг/м3, а в скобках - для легкого бетона средней плотности 2000 кг/м3.

Таблица 2

Класс напрягаемой

арматуры

Марка плиты, изготовленной из бетона

Равномерно распределенная нагрузка на плиту, кПа (кгс/м2), при коэффициенте надежности по нагрузке

Марка бетона по прочности на сжатие

Расход материалов на плиту

тяжелого

легкого

gf = 1

gf > 1

Бетон, м3

Сталь, кг

Плиты типоразмера 1П1 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения

Ат-VI

1П1-1АтVIT

1П1-2АтVIT

1П1-3АтVIT

1П1-4АтVIT

1П1-5АтVIT

1П1-1АтVIП

1П1-2АтVIП

1П1-3АтVIП

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

4,4(450)

18,4(1875)

21,3(2.175)

27,2(2775)

32,4(3300)

М350

М350

М400

М500

М500

1,89

91,2

117,4

137,5

173,1

224,4

Ат-V

1П1-1АтVT

1П1-2АтVT

1П1-3АтVT

1П1-4АтVT

1П1-5АтVT

1П1-1АтVП

1П1-2АтVП

1П1-3АтVП

1П1-4АтVП

1П1-5АтVП

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

28,4(2900)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

34,1(3475)

М250

М300

М350

М350

М400

97,2

126,6

147,9

184,7

242,8

Ат-VСК

1П1-1АтVСКT

1П1-2АтVСКT

1П1-3АтVСКT

1П1-4АтVСКT

1П1-5АтVСКT

1П1-1АтVСКП-П

1П1-2АтVСКП-П

1П1-3АтVСКП-П

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

М250

М300

М350

М450

М450

97,2

126,6

150,0

192,0

250,1

A-IV

1П1-1АIVT



1П1-2АIVT



1П1-3АIVT



1П1-4АIVT



1П1-5АIVT

1П1-1АIVП



1П1-2АIVП



1П1-3АIVП



1П1-4АIVП



1П1-5АIVП

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

28,4(2900)

27,0(2750)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

34,1(3475)

32,4(3300)

М200



М250



М300



M350



M350

97,2



137,0



161,6



210,8



270,9

Плиты типоразмера 1П2 рядовые и межколонные у торца или температурного шва здания или сооружения

Ат-VI

1П2-1АтVIT

1П2-2АтVIT

1П2-3АтVIT

1П2-4АтVIT

1П2-5АтVIT

1П1-1АтVIП

1П1-2АтVIП

1П1-3АтVIП

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

4,4(450)

18,4(1875)

21,3(2.175)

27,2(2775)

32,4(3300)

М350

М350

М400

М500

М500

1,74

84,8

101,4

119,2

151,6

193,1

Ат-V

1П2-1АтVT

1П2-2АтVT

1П2-3АтVT

1П2-4АтVT

1П2-5АтVT

1П1-1АтVП

1П1-2АтVП

1П1-3АтVП

1П1-4АтVП

1П1-5АтVП

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

28,4(2900)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

34,1(3475)

М250

М300

М350

М350

М400

84,8

109,0

127,6

161,2

208,3

Ат-VСК

1П2-1АтVСКT

1П2-2АтVСКT

1П2-3АтVСКT

1П2-4АтVСКT

1П2-5АтVСКT

1П2-1АтVСКП-П

1П2-2АтVСКП-П

1П2-3АтVСКП-П

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

М250

М300

М350

М450

М450

84,8

109,0

129,7

168,5

215,6

А-IV

1П2-1АIVT



1П2-2АIVT



1П2-3АIVT



1П2-4АIVT



1П2-5АIVT

1П2-1АIVП



1П2-2АIVП



1П2-3АIVП



1П2-4АIVП



1П2-5АIVП

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

28,4(2900)

27,0(2750)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

34,1(3475)

32,4(3300)

М200



М250



М300



M350



M350

90,4



117,4



139,3



178,9



232,1

Плиты типоразмера 1П3 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения

Ат-VI

1П3-1АтVIT

1П3-2АтVIT

1П3-3АтVIT

1П3-4АтVIT

1П3-5АтVIT

1П3-6АтVIT

1П3-1АтVIП

1П3-2АтVIП

1П3-3АтVIП

-

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

33,9(3455)

4,4(450)

18,4(1875)

21,3(2.175)

27,2(2775)

32,4(3300)

40,2(4100)

М350

М350

М400

М500

М500

М500

0,9

45,5

59,3

68,9

87,6

114,8

142,0

Ат-V

1П3-1АтVT

1П3-2АтVT

1П3-3АтVT

1П3-4АтVT

1П3-5АтVT

1П3-6АтVIT

1П3-7АтVIT

1П3-1АтVП

1П3-2АтVП

1П3-3АтVП

1П1-4АтVП

1П3-5АтVП

-

-

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

30,9(3150)

36,2(3690)

44,1(4495)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

37,0(3775)

42,9(4375)

52,7(5375)

М250

М300

М350

М350

М400

М450

М500

48,5

63,9

74,1

93,4

124,0

152,4

168,9

Ат-VСК

1П3-1АтVСКT

1П3-2АтVСКT

1П3-3АтVСКT

1П3-4АтVСКT

1П3-5АтVСКT

1П3-6АтVСКT

1П3-7АтVСКT

1П3-1АтVСКП-П

1П3-2АтVСКП-П

1П3-3АтVСКП-П

-

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

33,9(3455)

41,8(4265)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

40,2(4100)

50,0(5100)

М250

М300

М350

М450

М450

М500

М500

48,5

63,9

74,1

93,4

124,0

152,4

168,9

А-IV

1П3-1АIVT



1П3-2АIVT



1П3-3АIVT



1П3-4АIVT



1П3-5АIVT



1П3-6АIVT



1П3-7АIVT

1П3-1АIVП



1П3-2АIVП



1П3-3АIVП



1П3-4АIVП



1П3-5АIVП



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(31500)

27,0(2750)

36,2(3690)

33,9(3455)

44,1(4495)

41,8(4265)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

37,0(3775)

32,4(3300)

42,9(4375)

40,2(4100)

52,7(5375)

50,0(5100)

М200



М250



М300



M350



M350



М450



М500

48,5



69,1



79,9



102,8



134,4



164,0



187,7

Плиты типоразмера 1П4 рядовые и межколонные у торца или температурного шва здания или сооружения

Ат-VI

1П4-1АтVIT

1П4-2АтVIT

1П4-3АтVIT

1П4-4АтVIT

1П4-5АтVIT

1П4-6АтVIT

1П4-1АтVIП

1П4-2АтVIП

1П4-3АтVIП

-

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

33,9(3455)

4,4(450)

18,4(1875)

21,3(2.175)

27,2(2775)

32,4(3300)

40,2(4100)

М350

М350

М400

М500

М500

М500

0,83

42,2

51,2

59,6

76,8

99,0

123,8

Ат-V

1П4-1АтVT

1П4-2АтVT

1П4-3АтVT

1П4-4АтVT

1П4-5АтVT

1П4-6АтVIT

1П4-7АтVIT

1П4-1АтVП

1П4-2АтVП

1П4-3АтVП

1П4-4АтVП

1П4-5АтVП

-

-

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

30,9(3150)

36,2(3690)

44,1(4495)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

37,0(3775)

42,9(4375)

52,7(5375)

М250

М300

М350

М350

М400

М450

М500

42,2

55,.0

63,8

81,6

106,6

132,2

146,5

Ат-VСК

1П4-1АтVСКT

1П4-2АтVСКT

1П4-3АтVСКT

1П4-4АтVСКT

1П4-5АтVСКT

1П4-6АтVСКT

1П4-7АтVСКT

1П4-1АтVСКП-П

1П4-2АтVСКП-П

1П4-3АтVСКП-П

-

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

33,9(3455)

41,8(4265)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

40,2(4100)

50,0(5100)

М250

М300

М350

М450

М450

М500

М500

42,2

55,0

63,8

81,6

106,6

132,2

146,5

А-IV

1П4-1АIVT



1П4-2АIVT



1П4-3АIVT



1П4-4АIVT



1П4-5АIVT



1П4-6АIVT



1П4-7АIVT

1П4-1АIVП



1П4-2АIVП



1П4-3АIVП



1П4-4АIVП



1П4-5АIVП



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(31500)

27,0(2750)

36,2(3690)

33,9(3455)

44,1(4495)

41,8(4265)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

37,0(3775)

32,4(3300)

42,9(4375)

40,2(4100)

52,7(5375)

50,0(5100)

М200



М250



М300



M350



M350



М450



М500

45,0



59,2



68,0



86,8



115,0



141,8



156,9

Плиты типоразмера 1П5 межколонные

Ат-VI

1П5-1АтVIT

1П5-2АтVIT

1П5-3АтVIT

1П5-4АтVIT

1П5-5АтVIT

1П5-6АтVIT

1П5-1АтVIП

1П5-2АтVIП

1П5-3АтVIП

-

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

33,9(3455)

4,4(450)

18,4(1875)

21,3(2.175)

27,2(2775)

32,4(3300)

40,2(4100)

М350

М350

М400

М500

М500

М500

0,68

38,5

42,1

45,7

54,3

58,9

84,0

Ат-V

1П5-1АтVT

1П5-2АтVT

1П5-3АтVT

1П5-4АтVT

1П5-5АтVT

1П5-6АтVIT

1П5-7АтVIT

1П5-1АтVП

1П5-2АтVП

1П5-3АтVП

1П5-4АтVП

1П5-5АтVП

-

-

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

30,9(3150)

36,2(3690)

44,1(4495)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

37,0(3775)

42,9(4375)

52,7(5375)

М250

М300

М350

М350

М400

М450

М500

38,5

45,7

49,9

58,9

64,1

84,0

99,6

Ат-VСК

1П5-1АтVСКT

1П5-2АтVСКT

1П5-3АтVСКT

1П5-4АтVСКT

1П5-5АтVСКT

1П5-6АтVСКT

1П5-7АтVСКT

1П5-1АтVСКП-П

1П5-2АтVСКП-П

1П5-3АтVСКП-П

-

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

33,9(3455)

41,8(4265)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

40,2(4100)

50,0(5100)

М250

М300

М350

М450

М450

М500

М500

38,5

45,7

49,9

58,9

64,1

84,0

99,6

А-IV

1П5-1АIVT



1П5-2АIVT



1П5-3АIVT



1П5-4АIVT



1П5-5АIVT



1П5-6АIVT



1П5-7АIVT

1П5-1АIVП



1П5-2АIVП



1П5-3АIVП



1П5-4АIVП



1П5-5АIVП



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(31500)

27,0(2750)

36,2(3690)

33,9(3455)

44,1(4495)

41,8(4265)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

37,0(3775)

32,4(3300)

42,9(4375)

40,2(4100)

52,7(5375)

50,0(5100)

М200



М250



М300



M350



M350



М450



М500

38,5



49,9



54,5



64,1



69,9



93,4



110,0

Плиты типоразмера 1П6 межколонные у торца или температурного шва здания или сооружения

Ат-VI

1П6-1АтVIT

1П6-2АтVIT

1П6-3АтVIT

1П6-4АтVIT

1П6-5АтVIT

1П6-6АтVIT

1П6-1АтVIП

1П6-2АтVIП

1П6-3АтVIП

-

-

-

3,5(360)

15,5(1585)

17,9(1825)

22,6(2310)

27,0(2750)

33,9(3455)

4,4(450)

18,4(1875)

21,3(2175)

27,2(2775)

32,4(3300)

40,2(4100)

М350

М350

М400

М500

М500

М500

0,63

35,8

39,2

42,4

50,3

54,5

78,0

Ат-V

1П6-1АтVT

1П6-2АтVT

1П6-3АтVT

1П6-4АтVT

1П6-5АтVT

1П6-6АтVIT

1П6-7АтVIT

1П6-1АтVП

1П6-2АтVП

1П6-3АтVП

1П6-4АтVП

1П6-5АтVП

-

-

4,4(445)

16,4(1670)

21,2(2160)

25,9(2645)

30,9(3150)

36,2(3690)

44,1(4495)

5,4(550)

19,4(1975)

25,2(2575)

31,1(3175)

37,0(3775)

42,9(4375)

52,7(5375)

М250

М300

М350

М350

М400

М450

М500

35,8

42,4

46,2

54,5

59,3

78,0

92,6

Ат-VСК

1П6-1АтVСКT

1П6-2АтVСКT

1П6-3АтVСКT

1П6-4АтVСКT

1П6-5АтVСКT

1П6-6АтVСКT

1П6-7АтVСКT

1П6-1АтVСКП-П

1П6-2АтVСКП-П

1П6-3АтVСКП-П

-

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,0(2750)

33,9(3455)

41,8(4265)

4,4(450)

15,7(1600)

20,6(2100)

26,5(2700)

32,4(3300)

40,2(4100)

50,0(5100)

М250

М300

М350

М450

М450

М500

М500

35,8

42,4

46,2

54,5

59,3

78,0

92,6

А-IV

1П6-1АIVT



1П6-2АIVT



1П6-3АIVT



1П6-4АIVT



1П6-5АIVT



1П6-6АIVT



1П6-7АIVT

1П6-1АIVП



1П6-2АIVП



1П6-3АIVП



1П6-4АIVП



1П6-5АIVП



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

21,2(2160)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(31500)

27,0(2750)

36,2(3690)

33,9(3455)

44,1(4495)

41,8(4265)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

25,2(2575)

20,6(2100)

31,1(3175)

26,5(2700)

37,0(3775)

32,4(3300)

42,9(4375)

40,2(4100)

52,7(5375)

50,0(5100)

М200



М250



М300



M350



M350



М450



М500

35,8



46,2



50,4



59,3



64,5



86,6



102,2

Плиты типоразмера 1П7 межколонные

-

1П7-1T

1П7-2Т

1П7-3Т

1П7-4Т

1П7-5Т

1П7-6Т

1П7-1П

1П7-2П

1П7-3П

1П7-4П

-

-

3,5(360)

13,2(1350)

17,2(1750)

27,0(2750)

33,8(3450)

41,7(4250)

4,4(450)

15,7(1600)

20,6(2100)

32,4(3300)

40,2(4100)

50,0(5100)

M200

M200

M200

M300

M400

M500

0,6

45,5

63,9

78,9

89,3

101,1

127,2

Плиты типоразмера 1П8 межколонные у торца или температурного шва здания или сооружения

-

1П8-1Т

1П8-2Т

1П8-3Т

1П8-4Т

1П8-5Т

1П8-6Т

1П8-1П

1П8-2П

1П8-3П

1П8-4П

-

-

3,5(360)

13,2(1350)

17,2(1750)

27,0(2750)

33,8(3450)

41,7(4250)

4,4(450)

15,7(1600)

20,6(2100)

32,4(3300)

40,2(4100)

50,0(5100)

M200

M200

M200

M300

M400

M500

0,55

42,6

59,5

72,2

82,2

92,8

116,5

Плиты типоразмера 2П1 рядовые

Ат-VI

2П1-1АтVIТ

2П1-2ATVIT

2П1-3АтVIТ

2П1-4АтVIТ

2П1-5ATVIT

2П1-1АтVIП

2П1-2АтVIП

2П1-3АтVIП

-

-

4,4(445)

14,7(1500)

17,9(1825)

22,6(2310)

27,0(2750)

5,4(550)

17,4(1775)

21,3(2175)

27,2(2775)

32,4(3300)

M350

M350

M400

M500

M500

0,95

55,7

74,0

86,1

109,8

137,6

Ат-V

2П1-1АтVТ

2П1-2АтVТ

2П13АтVТ

2П1-4АтVТ

2П1-5АтVТ 2П1-6АтVТ

2П1-1АтVП

2П1-2АтVП

2П1-3АтVП

2П1-4АтVП

-

-

4,4(445)

17,2(1755)

20,8(2120)

26,8(2730)

30,9(3150)

36,2(3690)

5,4(550)

20,3(2075)

24,8(2525)

32,1(3275)

37,0(3775)

42,9(4375)

M250

M300

M350

M400

M450

M500

58,9

79,0

91,7

116,0

147,6

185,2

Ат-VСК

2П1-1АтVСКТ-П

2П1-2АтVСКТ-П

2П1-3АтVСКТ-П

2П1-4АтVСКТ-П

2П1-5АтVСКТ-П

2П1-6АтVСКТ-П

2П1-1АтVСКП-П

2П1-2АтVСКП-П

2П1-3АтVСКП-П

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,6(2815)

33,9(3455)

4,4(450)

15,7(1600)

20,5(2100)

26,5(2700)

33,1(3375)

40,2(4100)

M250

M350

M400

M450

M500

M600

58,9

79,0

91,7

116,0

147,6

185,2

А-IV

2П1-1AIVT



2П1-2AIVT



2П1-3AIVT



2П1-4AIVT



2П1-5AIVT



2П1-6AIVT

2П1-1AIVП



2П1-2AIVП



2П1-3AIVП



2П1-4AIVП



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

20,8(2120)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(3150)

27,6(2815)

36,2(3690)

33,9(3455)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

24,8(2525)

20,5(2100)

31,1(3175)

26,5(2700)

37,0(3775)

33,1(3375)

42,9(4375)

40,2(4100)

M200



M300



M350



M350



M450



M500

62,7



84,6



97,9



126,4



158,8



197,6

Плиты типоразмера 2П1 рядовые у торца или температурного шва здания или сооружения

Ат-VI

2П1-1АтVIТ-1

2П1-2ATVIT-1

2П1-3АтVIТ-1

2П1-4АтVIТ-1

2П1-5ATVIT-1

2П1-1АтVIП-1

2П1-2АтVIП-1 2П1-3АтVIП-1

-

-

4,4(445)

14,7(1500)

17,9(1825)

22,6(2310)

27,0(2750)

5,4(550)

17,4(1775)

21,3(2175)

27,2(2775)

32,4(3300)

M350

M350

M400

M500

M500

0,95

58,1

76,4

88,5

112,2

140,0

Ат-V

2П1-1АтVТ-1

2П1-2АтVТ-1

2П1-3АтVТ-1

2П1-4АтVТ-1

2П1-5АтVТ-1

2П1-6АтVТ-1

2П1-1АтVП-1

2П1-2АтVП-1

2П1-3АтVП-1

2П1-4АтVП-1

-

-

4,4(445)

17,2(1755)

20,8(2120)

26,8(2730)

30,9(3150)

36,2(3690)

5,4(550)

20,3(2075)

24,8(2525)

32,1(3275)

37,0(3775)

42,9(4375)

M250

M300

M350

M400

M450

M500

61,3

81,4

94,1

118,4

150,0

187,6

Ат-VСК

2П1-1АтVСКТ-1П

2П1-2АтVСКТ-1П

2П1-3АтVСКТ-1П

2П1-4АтVСКТ-1П

2П1-5АтVСКТ-1П

2П1-6АтVСКТ-1П

2П1-1АтVСКП-1П

2П1-2АтVСКП-1П

2П1-3АтVСКП-1П

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,6(2815)

33,9(3455)

4,4(450)

15,7(1600)

20,5(2100)

26,5(2700)

33,1(3375)

40,2(4100)

M250

M350

M400

M450

M500

M600

61,3

81,4

94,1

118,4

150,0

187,6

А-IV

2П1-1AIVT-1



2П1-2AIVT-1



2П1-3AIVT-1



2П1-4AIVT-1



2П1-5AIVT-1



2П1-6AIVT-1

2П1-1AIVП-1



2П1-2AIVП-1



2П1-3AIVП-1



2П1-4AIVП-1



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

20,8(2120)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(3150)

27,6(2815)

36,2(3690)

33,9(3455)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

24,8(2525)

20,5(2100)

31,1(3175)

26,5(2700)

37,0(3775)

33,1(3375)

42,9(4375)

40,2(4100)

M200



M300



M350



M350



M450



M500

65,1



87,0



100,3



128,8



161,2



200,0

Плиты типоразмера 2П1 межколонные

Ат-VI

2П1-1АтVIТ-2

2П1-2ATVIT-2

2П1-3АтVIТ-2

2П1-4АтVIТ-2

2П1-5ATVIT-2

2П1-1АтVIП-2

2П1-2АтVIП-2

2П1-3АтVIП-2

-

-

4,4(445)

14,7(1500)

17,9(1825)

22,6(2310)

27,0(2750)

5,4(550)

17,4(1775)

21,3(2175)

27,2(2775)

32,4(3300)

M350

M350

M400

M500

M500

0,9

54,8

77,9

89,7

111,1

138,0

Ат-V

2П1-1АтVТ-2

2П1-2АтVТ-2

2П1-3АтVТ-2

2П1-4АтVТ-2

2П1-5АтVТ-2

2П1-6АтVТ-2

2П1-1АтVП-2

2П1-2АтVП-2

2П1-3АтVП-2

2П1-4АтVП-2

-

-

4,4(445)

17,2(1755)

20,8(2120)

26,8(2730)

30,9(3150)

36,2(3690)

5,4(550)

20,3(2075)

24,8(2525)

32,1(3275)

37,0(3775)

42,9(4375)

M250

M300

M350

M400

M450

M500

58,0

82,9

95,3

117,3

148,6

186,1

Ат-VСК

2П1-1АтVСКТ-2П

2П1-2АтVСКТ-2П

2П1-3АтVСКТ-2П

2П1-4АтVСКТ-2П

2П1-5АтVСКТ-2П

2П1-6АтVСКТ-2П

2П1-1АтVСКП-2П

2П1-2АтVСКП-2П

2П1-3АтVСКП-2П

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,6(2815)

33,9(3455)

4,4(450)

15,7(1600)

20,5(2100)

26,5(2700)

33,1(3375)

40,2(4100)

M250

M350

M400

M450

M500

M600

58,0

82,9

95,3

117,3

148,6

186,1

А-IV

2П1-1AIVT-2



2П1-2AIVT-2



2П1-3AIVT-2



2П1-4AIVT-2



2П1-5AIVT-2



2П1-6AIVT-2

2П1-1AIVП-2



2П1-2AIVП-2



2П1-3AIVП-2



2П1-4AIVП-2



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

20,8(2120)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(3150)

27,6(2815)

36,2(3690)

33,9(3455)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

24,8(2525)

20,5(2100)

31,1(3175)

26,5(2700)

37,0(3775)

33,1(3375)

42,9(4375)

40,2(4100)

M200



M300



M350



M350



M450



M500

61,8



88,5



101,5



127,7



159,8



198,5

Плиты типоразмера 2П1 межколонные у торца или температурного шва здания

Ат-VI

2П1-1АтVIТ-3

2П1-2ATVIT-3

2П1-3АтVIТ-3

2П1-4АтVIТ-3

2П1-5ATVIT-3

2П1-1АтVIП-3

2П1-2АтVIП-3

2П1-3АтVIП-3

-

-

4,4(445)

14,7(1500)

17,9(1825)

22,6(2310)

27,0(2750)

5,4(550)

17,4(1775)

21,3(2175)

27,2(2775)

32,4(3300)

M350

M350

M400

M500

M500

0,88

57,7

78,9

90,7

112,0

139,8

Ат-V

2П1-1АтVТ-3

2П1-2АтVТ-3

2П1-3АтVТ-3

2П1-4АтVТ-3

2П1-5АтVТ-3

2П1-6АтVТ-3

2П1-1АтVП-3

2П1-2АтVП-3

2П1-3АтVП-3

2П1-4АтVП-3

-

-

4,4(445)

17,2(1755)

20,8(2120)

26,8(2730)

30,9(3150)

36,2(3690)

5,4(550)

20,3(2075)

24,8(2525)

32,1(3275)

37,0(3775)

42,9(4375)

M250

M300

M350

M400

M450

M500

60,9

83,9

96,3

118,2

149,8

185,5

Ат-VСК

2П1-1АтVСКТ-3П

2П1-2АтVСКТ-3П

2П1-3АтVСКТ-3П

2П1-4АтVСКТ-3П

2П1-5АтVСКТ-3П

2П1-6АтVСКТ-3П

2П1-1АтVСКП-3П

2П1-2АтVСКП-3П

2П1-3АтVСКП-3П

-

-

-

3,5(360)

13,2(1350)

17,3(1760)

22,0(2245)

27,6(2815)

33,9(3455)

4,4(450)

15,7(1600)

20,5(2100)

26,5(2700)

33,1(3375)

40,2(4100)

M250

M350

M400

M450

M500

M600

60,9

83,9

96,3

118,2

149,8

185,5

А-IV

2П1-1AIVT-3



2П1-2AIVT-3



2П1-3AIVT-3



2П1-4AIVT-3



2П1-5AIVT-3



2П1-6AIVT-3

2П1-1AIVП-3



2П1-2AIVП-3



2П1-3AIVП-3



2П1-4AIVП-3



-



-

4,4(445)

3,5(360)

16,4(1670)

13,2(1350)

20,8(2120)

17,3(1760)

25,9(2645)

22,0(2245)

30,9(3150)

27,6(2815)

36,2(3690)

33,9(3455)

5,4(550)

4,4(450)

19,4(1975)

15,7(1600)

24,8(2525)

20,5(2100)

31,1(3175)

26,5(2700)

37,0(3775)

33,1(3375)

42,9(4375)

40,2(4100)

M200



M300



M350



M350



M450



M500

64,7



89,5



102,5



128,6



161,0



197,9

Примечания:

1.Нагрузка на плиты с напрягаемой арматурой класса A-IV указана: в числителе - для плит, эксплуатируемых в условиях воздействия неагрессивной среды, в знаменателе - для плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды.

2. Нагрузки приведены с учетом коэффициента надежности по назначению gn = 1,0 и без учета веса плиты (с заливкой швов раствором), который равен:

для плит шириной 1,5 и 3,0 м из тяжелого бетона - 2,9 кПа (295 кгс/м2) при gf = 1,0 и 3,2 кПа (325 кгс/м2) при gf  > 1, а из легкого бетона - 2,35 кПа (240 кгс/м2) при gf = 1 и 2,60 кПа (265 кгс/м2) при gf > 1;

для плит шириной 0,95 м из тяжелого бетона - 3,6 кПа (370 кгс/м2) при gf = 1 и 4,0 кПа (405 кгс/м2) при gf > 1, а из легкого бетона - 3,0 кПа (305 кгс/м2) при gf = 1 и 3,3 кПа (335 кгс/м2) при gf > 1;

для плит шириной 0,75 м из тяжелого бетона - 4,1 кПа (415 кгс/м2) при gf = 1 и 4,5 кПа (455 кгс/м2) при gf > 1, а из легкого бетона - 3,2 кПа (330 кгс/м2) при gf = 1 и 3,6 кПа (365 кгс/м2) при gf > 1.

3. В таблице не приведены марки плит типоразмеров 1П3 и 2П1 с круглыми отверстиями для установки вентиляционных устройств и марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие квадратных и круглых отверстий, дополнительных закладных изделий, стойкость при наличии агрессивных сред, стойкость с сейсмическим воздействиям, к воздействию низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серий 1.442.1-1 и 1.442.1-2 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.

4. В случае установки в плитах дополнительных закладных изделий (п. 1.4) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.

5. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, Ат-IVС или Ат-IVK вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно АтV на AV и AIV на АтIVC или АтIVK.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.442.1-1 и 1.442.1-2.

2.2. Плиты должны удовлетворять требованиям по прочности, жесткости и трещиностойкости, установленным рабочими чертежами на эти плиты.

2.3. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к маркам сталей для закладных изделий, в том числе для монтажных петель;

по отклонениям толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления плит.

2.4. Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включ.) или легкого бетона (средней плотности более 1800 до 2000 кг/м включ.) марок по прочности на сжатие, указанных в табл. 2.

2.5. Коэффициент вариации прочности бетона и партии для плит высшей категории качества не должен быть более 9 %.

2.6. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Значение нормируемой передаточной прочности бетона предварительно напряженных плит в зависимости от марки бетона, вида и класса напрягаемой арматурной стали должно соответствовать указанному в рабочих чертежах на эти плиты.

2.7. Значение нормируемой отпускной прочности бетона предварительно напряженных плит принимают равным значению нормируемой передаточной прочности, а плит с ненапрягаемой арматурой - равным 70 % марки бетона по прочности на сжатие. При поставке плит в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 85 % марки бетона по прочности на сжатие.

Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание или сооружение и в заказе на изготовление плит согласно требованиям ГОСТ 13015.0-83.

2.8. Легкий бетон плит должен иметь плотную структуру и удовлетворять требованиям ГОСТ 25820-83по показателям пористости уплотненной бетонной смеси и отклонению средней плотности бетона.

2.9. Качество материалов, применяемых для приготовления бетона, должно обеспечивать выполнение технических требований к бетону, установленных настоящим стандартом, и удовлетворять требованиям для тяжелого бетона - ГОСТ 26633-85, для легкого бетона - ГОСТ 25820-83.

2.10. Для плит, эксплуатируемых при слабо - и среднеагрессивной степени воздействия газообразной среды, следует применять бетон, удовлетворяющий требованиям, установленным проектной документацией (согласно требованиям строительных норм и правил по проектированию защиты строительных конструкций от коррозии) и указанным в заказе на изготовление плит.

2.11. В качестве напрягаемой арматуры предварительно напряженных плит, эксплуатируемых в условиях воздействия неагрессивной среды, следует применять арматурную сталь классов Ат-VI, Aт-V, A-V, A-IVC, А-IV, а плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - арматурную сталь классов Ат-VCK, A-IV и Ат-IVK.

Для плит первой категории качества вместо напрягаемой арматурной стали класса A-IV допускается применять арматурную сталь класса A-IIIв, изготовляемую из арматурной стали класса А-III, упроченной вытяжкой, с контролем величины напряжения и предельного удлинения в соответствии с указаниями, приведенными в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.

2.12. В качестве ненапрягаемой арматуры следует применять арматурную сталь классов Ат-IIIС, Ат-III и Вр-I.

Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

2.13. Арматурная сталь должна удовлетворять требованиям:

термомеханически и термически упроченная арматурная сталь классов Ат-VI, Aт-V, Aт-VСК, A-IVC, Ат-IVК и Ат-IIIС - ГОСТ 10884-81;

стержневая горячекатаная арматурная сталь классов А-V, A-IV и A-III - ГОСТ 5781-82;

арматурная проволока класса Bp-I - ГОСТ 6727-80.

2.14. Марки арматурной стали, применяемой для армирования плит, должны соответствовать маркам, установленным проектной документацией согласно СНиП 2.03.01-84 и указанным в заказе на изготовление плит.

2.15. Форма и размеры арматурных и закладных изделий, а также их положение в плитах должны соответствовать указанным в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.

2.16. Постоянные анкеры напрягаемой арматуры следует выполнять в виде опрессованных обойм или высаженных головок. Форма и размеры опрессованных обойм и высаженных головок должны соответствовать указанным на черт. 5.

Высаженная головка         Опрессованная обойма

Черт. 5

2.17. Натяжение арматурной стали классов Ат-V, Aт-VСК, Aт-IVC, Ат-IVК, Ат-V, A-IV и А-IIIв следует осуществлять электротермическим или механическим способами, стали классов Ат-VI - механическим способом.

2.18. Значения напряжений в напрягаемой арматуре, контролируемой по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на плиты.

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10 %.

2.19. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 3.

Таблица 3

мм

Наименование отклонения

геометрического параметра

Наименование геометрического параметра

Пред. откл. для плит категории качества

первой

высшей

Отклонение от линейного размера

Длина плиты

Ширина плиты:

740 и 935

1485

2985

Высота плиты

Толщина полки, размеры ребер

Положение проемов, отверстий и вырезов

Положение закладных изделий в плоскости плиты:  опорные изделия

дополнительные изделия

из плоскости плиты

±10



±4

+5

±8

±5

-3, +5

5



5

10

3

±10



±4

±5

±8

±5

-3, +5

5



5

10

3

Отклонение от прямолинейности

Прямолинейность профиля наружной боковой поверхности плит:

на заданной длине 1000

на всей длине





3

8





3

5

Отклонение от плоскостности

Плоскостность нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты





10





8

Отклонение от равенства диагоналей

Разность длин диагоналей верхней плоскости плиты

16

12

2.20. Требования к качеству поверхностей и внешнему виду плит -  по ГОСТ 13015.0-83.

Категория бетонной поверхности плит должна соответствовать установленной проектной документацией на конкретное здание или сооружение и указанной в заказе на изготовление плит.

2.21. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на плиты;

поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки плит - по ГОСТ 13015.1-81 и настоящему стандарту. При этом плиты принимают:

по результатам периодических испытаний - по показателям морозостойкости бетона, пористости уплотненной смеси легкого бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (марки бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.

3.2. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением только для типоразмеров 1П1, 1П3 и 2П1 перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

3.3. Испытания бетона по показателю пористости (объему межзерновых пустот) уплотненной смеси легкого бетона следует проводить не реже одного раза в месяц.

3.4. Плиты по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия технологических трещин следует принимать по результатам одноступенчатого выборочного контроля.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Испытания плит по прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

4.2. Прочность бетона плит следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При контроле прочности бетона неразрушающими методами фактическую передаточную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 - ГОСТ 22690.4-77, а также другими методами, предусмотренными стандартами на методы испытаний бетона.

4.3. Морозостойкость бетона плит следует определять по ГОСТ 10060-86 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

4.6. Среднюю плотность легкого бетона плит следует определять по ГОСТ 12730.1-78 или ГОСТ 17623-78.

4.7. Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 10922-75 и ГОСТ 23858-79.

4.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

4.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015-75.

4.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка плит - по ГОСТ 13015.2-81 Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.

5.2. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели приведены в заказе на изготовление плит).

5.3. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

5.3.2. Высота штабеля плит не должна превышать 2,5 м.

5.3.3. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.

5.3.4. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР

Научно-исследовательским институтом бетона и железобетона [НИИЖБ] Госстроя СССР

Научно-исследовательским институтом строительных конструкций [НИИСК] Госстроя СССР

ИСПОЛНИТЕЛИ

В. М. Трахтенгерц (руководитель темы); Г. В. Выжигин, канд. техн. наук; Т. Е. Суровова; О.А. Дорожкина; В. И. Пименова; Г. И. Бердичевский, д-р техн. наук; А. Е. Кузьмичев, канд. техн. наук; В. П. Ковтунов, канд. техн. наук; Н. Н. Светликова

2. ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 02.03.87 № 41

4. ВЗАМЕН ГОСТ 21506-76 [в части плит высотой 400 мм]

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

2.13

ГОСТ 6727-80

2.13

ГОСТ 8829-85

4.1

ГОСТ 10060-86

4.3

ГОСТ 10180-78

4.2

ГОСТ 10181.0-81

4.5

ГОСТ 10181.3-81

4.5

ГОСТ 10922-75

4.7

ГОСТ 12730.0-78

4.4

ГОСТ 12730.1-78

4.6

ГОСТ 12730.5-84

4.4

ГОСТ 13015-75

4.9

ГОСТ 13015.0-83

2.3, 2.20

ГОСТ 13015.1-81

3.1

ГОСТ 13015.2-81

5.1

ГОСТ 13015.3-81

5.2

ГОСТ 13015.4-84

5.3

ГОСТ 17623-78

4.6

ГОСТ 17624-78

4.2

ГОСТ 17625-83

4.10

ГОСТ 18105-86

4.2

ГОСТ 22362-77

4.8

ГОСТ 22690.0-77 - 22690.4-77

4.2

ГОСТ 22904-78

4.10

ГОСТ 23009-78

1.2

ГОСТ 23858-79

4.7

ГОСТ 25820-83

2.8, 2.9

ГОСТ 26633-85

2.9

СНиП 2.01.01-82

Вводная часть

СНиП 2.03.01-84

Вводная часть, 2.14

СНиП 2.03.04-84

Вводная часть

 СОДЕРЖАНИЕ

Технические условия. 1

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ... 1

Плиты типоразмера 1П5 межколонные. 6

Плиты типоразмера 1П7 межколонные. 7

Плиты типоразмера 2П1 рядовые. 7

Плиты типоразмера 2П1 рядовые у торца или температурного шва здания или сооружения. 8

Плиты типоразмера 2П1 межколонные. 8

Плиты типоразмера 2П1 межколонные у торца или температурного шва здания. 9

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.. 9

3. ПРАВИЛА ПРИЕМКИ.. 11

4. МЕТОДЫ КОНТРОЛЯ.. 12

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ. 12
