ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОКСЫ НЕФТЯНЫЕ И ПЕКОВЫЕ

МЕТОД ОЦЕНКИ МИКРОСТРУКТУРЫ

ГОСТ 26132-84

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОКСЫ НЕФТЯНЫЕ И ПЕКОВЫЕ

Метод оценки микроструктуры

Petroleum and pitch cokes.
Microstructure evaluation method

ГОСТ
26132-84

Срок действия с 01.07.85

до 01.07.92

Настоящий стандарт устанавливает метод оценки микроструктуры всех видов нефтяных и пековых коксов.

Сущность метода заключается в оценке микроструктуры коксов, основанной на сравнении микроструктур испытуемых образцов коксов с контрольной шкалой микроструктур.

(Измененная редакция, Изм. № 1).

1. ОТБОР ПРОБ

1.1. Отбор проб по ГОСТ 16799-79 и другой нормативно-технической документации.

(Измененная редакция, Изм. № 1).

2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

Микроскоп металлографический типа МИМ-7 или аналогичный, позволяющий работать в отраженном плоскополяризованном свете.

Ступка фарфоровая с пестиком № 2 по ГОСТ 9147-80.

Дробилка щековая ДЛЩ-80 ´ 150.

Сита с сеткой № 1, 2 и 4 по ГОСТ 6613-86 и ГОСТ 3306-88.

Электроплитка по ГОСТ 14919-83.

Электропечь сопротивления камерная лабораторная типа СНОЛ-1, 6, 2, 5, 1/11 - ИЗ УХЛ 4.2.

Кастрюля фарфоровая № 1 по ГОСТ 9147-80.

Шпатель фарфоровый № 1 по ГОСТ 9147-80.

Ложка фарфоровая № 2 по ГОСТ 9147-80.

Шеллак чешуйчатый.

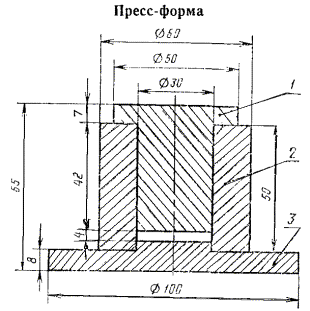

Пресс-форма (чертеж).

1 - плунжер; 2 - матрица; 3 - основание

Стекла матовые толстые размером 200 ´ 200 ´ (6 - 15) мм (3 шт.).

Станок шлифовально-полировальный модели 38816 завода шлифовальных станков «Нерис» или другой полировальный станок с частотой вращения диска порядка 13,3 с-1.

Весы лабораторные с погрешностью взвешивания не более 0,02 г по ГОСТ 24104-88.

Микропорошки корундовые марок М-5 или М-7; М-14 и М-28 по ГОСТ 5744-85.

Окись хрома техническая по ГОСТ 2912-79.

Сукно арт. 3644 или драп «Деми».

(Измененная редакция, Изм. № 1).

3. ПОДГОТОВКА К АНАЛИЗУ

3.1. Подготовка проб

3.1.1. Объединенную пробу кокса, полученную по п. 1.1, дробят до размера зерен 0 - 10 мм, перемешивают и сокращают до 1 кг квартованием или при помощи механического делителя, затем снова перемешивают и квартованием сокращают до 0,1 - 0,2 кг. Если кокс поступил в сыром виде, то подготовленную пробу загружают в фарфоровые трубочки или стаканы (тигли), замазывают огнеупорной замазкой или плотно закрывают крышкой и загружают в нагревательную печь. Прокаливание ведут в лабораторной камерной электропечи типа СНОЛ, нагревая до (900 ± 20) °С со скоростью 8 - 10 °С/мин. По достижении температуры 900 °С выдерживают в течение 1 ч, после чего охлаждают вместе с печью до комнатной температуры и выгружают кокс. Допускается прокаливание проводить по ГОСТ 22898-78. Пробу прокаленного кокса рассеивают через сита с сетками № 2 и 4. Частицы кокса, не прошедшие через сито с сеткой № 4, измельчают до получения зерен размером 2 - 4 мм. Частицы кокса размером менее 2 мм отбрасывают. Зерна размером 2 - 4 мм, полученные при первом, втором и последующих рассевах, соединяют и тщательно перемешивают. Из подготовленной средней пробы отбирают квартованием 6 - 8 г кокса для приготовления одного штабика.

(Измененная редакция, Изм. № 1, 2).

3.2. Приготовление шлифов-штабиков

3.2.1. Прессование

6 - 8 г подготовленной пробы помещают в фарфоровую кастрюлю и нагревают на электроплитке до температуры плавления шеллака (60 ± 5) °С. К нагретому коксу прибавляют предварительно измельченный и просеянный через сито с сеткой № 1 шеллак в количестве 1/3 - 1/2 объема кокса. Смесь по мере плавления шеллака тщательно перемешивают шпателем до образования однородной массы. Полученную массу помещают в пресс-форму (см. чертеж) и прессуют вручную с помощью плунжера в течение 10 - 15 с. Снимают матрицу с основания и плунжером выталкивают из нее готовый штабик. Для анализа из каждой пробы готовят два штабика. Допускается готовить один штабик, подвергая обработке оба торца штабика, как указано ниже, и анализируют каждый шлиф самостоятельно. Штабики хранят в пакетах из плотной бумаги по ГОСТ 2228-81, ГОСТ 8273-75 или из другой, обеспечивающей сохранность пробы.

3.2.2. Шлифование

Приготовленные штабики шлифуют вручную движением по восьмерке на матовых стеклах с последовательным использованием смоченных водой корундовых микропорошков марок М-28; М-14; М-7 или марки М-5. Шлифование всегда начинают с более крупного микропорошка. Допускается шлифование на шлифовально-полировальном станке на алмазных эластичных дисках марки АЭДД и на металлических кругах, обтянутых наждачной водоупорной бумагой, которую в процессе шлифования заменяют, переходя от более крупного зерна к мелкому.

При переходе одного порошка к другому шлифуемую поверхность штабика промывают водой до удаления остатков микропорошка, чтобы не перенести более крупный микропорошок или загрязнение в последующую стадию обработки. Процесс шлифования считают законченным, если на поверхности штабика нет видимых царапин, завалов и на ней четко видны границы зерен.

3.2.3. Полирование

Отшлифованные штабики полируют на полировальном станке, диск которого покрыт сукном или драпом «Деми», легким нажимом на образец, применяя водную суспензию окиси хрома (15 - 20 г/дм3). Отполированный шлиф-штабик промывают водой и дополнительно полируют на чистом увлажненном сукне до однородного блеска всей его поверхности, при осмотре поверхности под микроскопом на ней не должно быть царапин и должны отчетливо различаться структурные составляющие.

На боковую поверхность отполированных и высушенных штабиков наклеивают этикетку из лейкопластыря или бумаги с маркировкой проб; готовые полированные штабики хранят в картонных коробках упакованными в вату или поролон.

3.2.1 - 3.2.3. (Измененная редакция, Изм. № 1).

4. ПРОВЕДЕНИЕ АНАЛИЗА

4.1. Микроскоп настраивают для работы в отраженном плоскополяризованном свете в соответствии с инструкцией и устанавливают увеличение 90´ - 100´.

4.2. Оценку микроструктуры кокса, наблюдаемую на экране или в окуляре микроскопа, проводят методом сравнения, пользуясь контрольной шкалой микроструктур и таблицей (см. обязательные приложения 1 - 2), перемещая шлиф-штабик перед объективом микроскопа через одинаковые интервалы, с помощью микровинтов предметного столика. Микроструктуру в каждом поле зрения оценивают в баллах по преобладающей структурной составляющей или средневзвешенной величине, если в поле зрения две или более структурных составляющих.

Оценку микроструктуры кокса марки КНПС допускается проводить в точке, попадающей в перекрестие нитей линейной окулярной вставки или в узлы окулярной вставки с квадратной сеткой.

4.3. Суммарное число анализируемых полей зрения для каждого штабика должно быть не менее 30 при равномерном распределении их в плоскости шлифа.

При оценке микроструктуры кокса марки КНПС количество точек для каждого штабика должно быть не менее 60 при равномерном распределении их в плоскости шлифа.

4.1 - 4.3. (Измененная редакция, Изм. № 1).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Оценку микроструктуры (Б) в баллах вычисляют по формуле с точностью до второго десятичного знака с последующим округлением до первого десятичного знака

где Бi -оценка структуры i-го поля зрения, балл;

п - количество проанализированных полей зрения, шт.

5.2. За результат испытания принимают среднее арифметическое двух параллельных определений (анализ двух шлифов-штабиков или одного штабика, отшлифованного с обоих торцов), выраженное в баллах и округленное до первого десятичного знака.

(Измененная редакция, Изм. № 1, 2).

5.2.1. Точность метода

Сходимость

Два результата параллельных определений, полученные одним исполнителем в одной лаборатории, считают достоверными (при доверительной вероятности 95 %), если расхождение между ними не превышает 0,2 балла - для коксов с оценкой микроструктуры до 5 баллов и 0,3 балла - для коксов с оценкой микроструктуры выше 5 баллов. При получении результатов с расхождениями выше допустимого проводят третье определение и за результат принимают среднее арифметическое двух наиболее близких по значению определений (в пределах допустимого расхождения).

Воспроизводимость

Два результата испытаний, полученные в двух разных лабораториях на одной и той же пробе, считают достоверными (при доверительной вероятности 95 %), если расхождение между ними не превышает 0,3 балла - для коксов с оценкой микроструктуры до 5 баллов и 0,6 балла - для коксов с оценкой микроструктуры выше 5 баллов».

(Введен дополнительно, Изм. № 2).

5.3. Для оценки однородности кокса и определении преобладающей структурной составляющей строят гистограмму (пример построения гистограммы приведен в справочном приложении 3).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. В соответствии с ГОСТ 12.1.007-76 нефтяной кокс относится к четвертому классу опасности. Предельно допустимая концентрация углеродной пыли в воздухе рабочей зоны производственных помещений 6 мг/м3 по ГОСТ 12.1.005-88. Анализ проб воздуха на содержание углеродной пыли следует проводить в соответствии с ГОСТ 12.1.016-79.

6.2. В связи с тем, что нефтяной игольчатый кокс относится к четвертому классу опасности, специальных требований к утилизации и удалению отходов анализа не предъявляется.

6.3. Реактивы, абразивы и исходные материалы должны использоваться в соответствии с нормативно-технической документацией на их применение.

6.4. Организация рабочего места должна соответствовать ГОСТ 12.2.032-78 и ГОСТ 12.2.033-78.

6.5. Лабораторные помещения, в которых выполняется анализ, должны быть оборудованы вентиляционными системами по ГОСТ 12.4.021-75, обеспечивающими чистоту воздуха рабочей зоны в соответствии с требованиями ГОСТ 12.1.005-88.

Лабораторные помещения, в которых проводятся испытания, относятся к категории пожарной опасности группы В и должны соответствовать ГОСТ 12.1.004-76. Для ликвидации возникающих очагов пожара в соответствии с ГОСТ 12.4.009-83 должны использоваться первичные средства пожаротушения: огнетушители, ящики с песком, а также пожарные краны.

6.6. Все работы с нефтяными коксами (отбор и подготовка проб) необходимо проводить с применением средств индивидуальной защиты (халаты хлопчатобумажные, перчатки, противопылевые респираторы типа «Лепесток» по ГОСТ 12.4.028-76) в соответствии с типовыми отраслевыми нормами выдачи спецодежды, спецобуви и предохранительных приспособлений, утвержденных Государственным комитетом СССР по труду и социальным вопросам.

6.7. Эксплуатация электроприборов должна соответствовать правилам технической эксплуатации электроустановок, правилам техники безопасности при эксплуатации электроустановок потребителем, утвержденным Главгосэнергонадзором, ГОСТ 12.1.019-79 и ГОСТ 12.2.007.0-75.

ПРИЛОЖЕНИЕ 1

Обязательное

КОНТРОЛЬНАЯ ШКАЛА МИКРОСТРУКТУР (Ув. 100´)

Балл 1

Балл 2

Балл 3

Балл 4

Балл 5

Балл 6

Балл 7

Балл 8

Балл 9

Балл 10

ПРИЛОЖЕНИЕ 2

Обязательное

Градация структурных составляющих в нефтяных коксах

Балл

Характеристика структурных составляющих

Размер волокна, мкм

1

Изотропная (точечная), характеризуется однородной структурой с одновременным затуханием всех структурных элементов при скрещивании николей

Менее 3

2

Весьма мелковолокнистая, характеризуется однородной структурой с существованием границ между структурными элементами

3 - 10

3

Мелковолокнистая

10 - 15

4

Средневолокнистая

15 - 35

5

Крупноволокнистая (лепестковая) без какой-либо ориентации структурных элементов

35 - 70

6

Мелкоигольчатая, характеризуется наличием групп ориентированных волокон, в поле зрения расположенных хаотически

70 - 200

7

Среднеигольчатая, характеризуется наличием групп ориентированных волокон

200 - 400

8

Среднеигольчатая с большим размером волокон

400 - 600

9

Крупноигольчатая с шириной волокон менее 3,0 мкм

Более 600

10

Крупноигольчатая с шириной волокон более 3,0 мкм

Более 600

Приложения 1, 2. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Справочное

Пример построения гистограммы

Балл

1

2

3

4

5

6

7

8

9

10

Сумма

Частота оценки микроструктуры кокса

0

3

7

10

16

0

9

11

4

0

60

Относительная частота, %

0

5

12

17

27

0

15

18

7

0

100

(Измененная редакция, Изм. № 2).

Относительную частоту (Ч) в процентах вычисляют по формуле

где п - частота оценки микроструктуры кокса каждым из баллов;

60 - количество полей зрения при анализе двух штабиков.

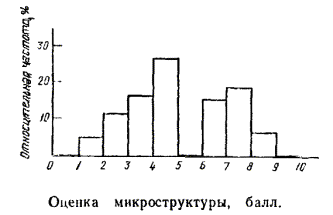

Гистограмма распределения по структурным составляющим

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

РАЗРАБОТЧИКИ

Э. М. Бабенко, канд. техн. наук; М. С. Горпиненко, канд. техн. наук; В. А. Смоленцева, канд. техн. наук; Л. Н. Гусарова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.84 № 1059

3. Введен впервые

4. Срок проверки - 1994 г.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта, подпункта

ГОСТ 12.1.004-85

6.5

ГОСТ 12.1.005-88

6.1; 6.5

ГОСТ 12.1.007-76

6.1

ГОСТ 12.1.016-79

6.1

ГОСТ 12.1.019-79

6.7

ГОСТ 12.2.007.0-75

6.7

ГОСТ 12.2.032-78

6.4

ГОСТ 12.2.033-78

6.4

ГОСТ 12.4.009-83

6.5

ГОСТ 12.4.021-75

6.5

ГОСТ 12.4.028-76

6.6

ГОСТ 2228-81

3.2.1

ГОСТ 2912-79

2

ГОСТ 3306-88

2

ГОСТ 5744-85

2

ГОСТ 6613-86

2

ГОСТ 8273-75

3.2.1

ГОСТ 9147-80

2

ГОСТ 14919-83

2

ГОСТ 16799-79

1.1

ГОСТ 24104-88

2

6. Срок действия продлен до 01.07.92 Постановлением Госстандарта СССР от 08.01.90 № 14

7. ПЕРЕИЗДАНИЕ (январь 1990 г.) с Изменением № 1, утвержденным в январе 1990 г. (ИУС 4-90)
