МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ ДЛЯ РЕЗЬБЫ ЭДИСОНА КРУГЛОЙ

Основные размеры

Ganges for Edisons round thread. Main dimensions

ГОСТ
25578-83

Дата введения 01.01.85

1. Настоящий стандарт распространяется на калибры для контроля внутренней и наружной круглой резьбы Эдисона по ГОСТ 6042.

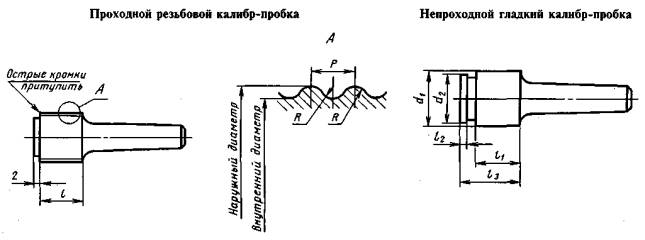

2. Основные размеры калибров для внутренней резьбы должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1


Таблица 1

Размеры в миллиметрах

Обозначение резьбы

Наружный диаметр

Допуск

Внутренний диаметр

Допуск

Предел износа

R

lmin

d1

-0,01

d2

-0,04

l1

-0,1

l1

-0,2

l3

-0,2

Масса, г

±10%

наружного диаметра

внутреннего диаметра

Р

Е5

5,41

-0,02

4,85

-0,02

5,37

4,81

1,000

0,293

3,4

4,94

4,78

3,0

2,0

5,5

40

Е10

9,63

8,61

9,59

8,57

1,814

0,531

5,5

8,77

8,55

5,5

2,0

8,5

70

Е10/N

8,92

Е14

13,99

12,39

13,95

12,35

2,822

0,822

7,5

12,57

12,33

8,5

4,0

13,5

120

Е14/N

12,81

Е16

16,05

14,55

16,01

14,51

2,500

0,708

7,5

14,76

14,50

7,5

3,5

12,0

200

Е16/N

15,06

Е18

18,62

16,92

18,58

16,88

3,000

0,875

7,5

17,16

16,84

9,0

3,5

13,5

250

Е18/N

17,47

Е21

21,07

19,57

21,02

19,52

2,000

0,480

11,0

19,81

19,56

6,0

4,0

11,5

280

Е21/N

20,12

Е27

26,57

24,38

26,52

24,33

3,629

1,025

11,5

24,67

24,31

11,0

4,5

17,0

325

Е27/N

25,01

Е33

33,18

-0,03

30,58

-0,03

33,11

30,51

4,233

1,187

11,5

30,96

30,50

13,0

6,0

21,0

427

Е33/N

31,41

Е40

39,63

-0,04

36,03

-0,04

39,56

35,96

6,350

1,850

20,0

36,46

35,95

19,0

8,0

29,0

700

Е40/N

36,96

Примечание. Допуск шага резьбы Р составляет 0,01 мм. Это значение относится к любому числу витков резьбы на длине l. Действительное отклонение может быть со знаком минус или плюс.




3. Основные размеры калибров для наружной резьбы должны соответствовать указанным на черт 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в миллиметрах

Обозначение резьбы

Наружный диаметр

+0,03

Внутренний диаметр

+0,03

Предел износа

Р

R

lmin

D1

»

D2

+0,01

l1

min

наружного диаметра

внутреннего диаметра

Е5

5,30

4,74

5,35

4,79

1,000

0,293

3,4

28

5,22

5,0

Е10

9,50

8,48

9,55

8,53

1,814

0,531

5,5

33

9,35

7,5

Е14

13,86

12,26

13,91

12,31

2,822

0,822

7,5

38

13,69

10,5

Е16

15,94

14,44

15,99

14,49

2,500

0,708

40

15,74

9,5

Е18

18,47

16,77

18,52

16,82

3,000

0,875

42

18,24

11,0

Е21

20,92

19,42

20,98

19,48

2,000

0,480

11,0

45

20,69

8,0

Е27

26,42

24,23

26,48

24,29

3,629

1,025

11,5

50

26,04

13,0

Е33

33,02

30,42

33,09

30,49

4,233

1,187

56

32,64

15,0

Е40

39,47

35,87

39,54

35,94

6,350

1,850

20,0

63

39,04

21,0

Примечания:

1. Допуск шага резьбы составляет 0,01 мм. Это значение относится к любому числу витков на длине l1.

Действительное отклонение может быть со знаком минус или плюс.

2. Основные размеры калибров для проверки резьбы цоколей в источниках света - по ГОСТ 28108.

Пример условного обозначения проходного калибра-пробки для резьбы Е27:

Проходной калибр-пробка Е27 ГОСТ 25578-83

То же, непроходного калибра-кольца для резьбы Е14:

Непроходной калибр-кольцо Е14 ГОСТ 25578-83

4. Калибры должны быть изготовлены из материала, обеспечивающего постоянную форму и стабильность размеров.

При изготовлении калибров из цементируемой стали слой цементации должен быть не менее 0,5 мм.

Для уменьшения износа измерительных поверхностей допускается хромирование или оснащение их твердым сплавом.

5. Твердость измерительных поверхностей калибров должна быть не менее 58 HRC.

6. Шероховатость измерительных поверхностей калибров Ra не должна превышать величины 0,32 мкм.

7. На каждом приборе должны быть указаны:

1) обозначение резьбы;

2) обозначение назначения калибра;

3) товарный знак предприятия-изготовителя.

8. Проходной калибр должен свободно ввинчиваться - навинчиваться на всю длину резьбы.

Непроходной калибр под влиянием собственной массы не должен проходить через резьбу более чем на один виток.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 05.01.83 № 8

2. ВЗАМЕН ГОСТ 6042-71 в части разд. 2 и 3

3. Стандарт полностью соответствует СТ СЭВ 3152-81

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 6042-83

1

ГОСТ 28108-89

3

5. ПЕРЕИЗДАНИЕ 2003 г.
