МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 14

Конструкция и размеры

Hard metal brazed tips, type 14. Design and dimensions

ГОСТ
25399-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для спиральных сверл и сверл с прямыми канавками.

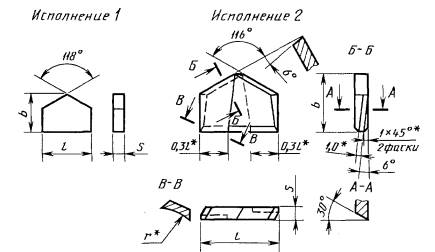

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Примечание. Закругление на передней грани плавно уменьшается от г у основания до нуля у вершины.

Таблица 1

Размеры в мм

Обозначение пластин

Исполнение

l

b

s

r

Основное применение

Дополнительное применение

Применение по специальному заказу

14011

-

5,5

5,6

0,9

-

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14131

6,0

6,0

1,0

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14031

1,4

№ 4, № 10

№ 2, № 8, № 9, № 11

№6

14051

1

6,5

6,0

1,4

-

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14071

7,0

6,3

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14091

7,5

1,6

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14111

8,0

7,1

№ 4, № 10

№ 2, № 8, № 9, № 11

№ 6

14151

8,5

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14251

9,0

8,0

1,7

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14171

2,0

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14271

9,5

1,7

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14191

2,0

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14211

10,0

8,5

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14291

9,0

1,7

№ 10

№ 2, № 4, № 8, № 9, № 11

№ 6

14312

2

10,8

3,5

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14332

11,8

10,0

2,0

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14352

13,0

11,0

2,5

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14372

14,0

12,0

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14392

15,0

13,0

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14412

16,0

14,0

3,0

№ 4, № 10

№ 6, № 9, № 11

№ 2, № 8

14432

17,0

15,0

5,0

№ 4, № 10

№ 6, № 9, № 11

№ 2, № 8

14452

18,0

16,0

№ 4, № 10

№ 6, № 9, № 11

№ 2, № 8

14472

19,0

17,0

№ 4, № 10

№ 6, № 9, № 11

№ 2, № 8

14492

2

20,0

18,0

3,5

5,0

№ 4, № 10

№ 6, № 8, № 9, № 11

№ 2

14512

21,0

№ 4, № 10

№ 6, № 9, № 11

№ 2, № 8

14532

22,0

№ 4, № 9, № 10

№ 6, № 11

№ 2, № 8

14552

23,0

4,0

№ 4, № 9, № 10

№ 6, № 11

№ 2, № 8

14572

24,0

№ 4, № 9, № 10

№ 6, № 11

№ 2, № 8

14592

25,0

20,0

4,5

8,0

№ 4, № 9, № 10

№ 6, № 11

№ 2, № 8

14612

26,0

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14632

27,5

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14652

28,5

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14672

29,5

22,0

5,0

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14692

30,5

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14712

31,5

№ 9, № 10

№ 4, № 6, № 11

№ 2, № 8

14732

33,5

24,0

№ 10

№ 4, № 6, № 9, № 11

№ 2, № 8

14752

36,5

№ 10

№ 4, № 6, № 9, № 11

№ 2, № 8

14772

39,5

№ 10

№ 4, № 6, № 9, № 11

№ 2, № 8

14792

42,0

26,0

6,0

10,0

№ 10

№ 4, № 6, № 9, № 11

№ 2, № 8

14812

44,0

№ 10

№ 4, № 6, № 11

№ 2, № 8, № 9

14832

47,0

№ 10

№ 4, № 6, № 11

№ 2, № 8, № 9

14852

50,0

28,0

№ 10

№ 4, № 6, № 11

№ 2, № 8, № 9

14872

52,0

№ 10

№ 4, № 6, № 11

№ 2, № 8, № 9

Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготовляются по специальному заказу.

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов; № 2 - Т15К6, № 4 - Т5К10, № 6 - ТТ7К12; № 8 - ВК6-М, ВК6-ОМ, № 9 - ВК6, № 10 - ВК8, № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

ТТ17К12

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

14011

0,26

0,29

0,30

0,34

0,34

0,34

14131

0,34

0,38

0,40

0,45

0,44

0,44

14031

0,49

0,55

0,56

0,63

0,62

0,62

14051

0,52

0,58

0,60

0,68

0,67

0,67

14071

0,65

0,64

0,76

0,85

0,84

0,85

14091

0,70

0,79

0,82

0,92

0,91

0,92

14111

0,86

0,96

0,99

1,12

1,10

1,11

14151

0,90

1,01

1,04

1,17

1,16

1,17

14251

1,14

1,29

1,33

1,51

1,49

1,50

14171

1,36

1,53

1,58

1,78

1,75

1,76

14271

1,18

1,34

1,39

1,57

1,55

1,56

14191

1,42

1,59

1,64

1,85

1,82

1,83

14211

1,60

1,78

1,84

2,07

2,04

2,05

14291

1,43

1,63

1,68

1,89

1,87

1,88

14312

1,12

1,28

1,32

1,49

1,47

1,48

14332

1,59

1,80

1,86

2,10

2,08

2,09

14352

2,27

2,57

2,66

3,00

2,96

2,98

14372

2,66

3,02

3,12

3,52

3,48

3,50

14392

3,08

3,49

3,61

4,07

4,02

4,05

14412

4,14

4,70

4,85

5,48

5,41

5,45

14432

5,04

5,72

5,90

6,67

6,59

6,64

14452

5,56

6,31

6,51

7,36

7,27

7,32

14472

6,19

7,03

7,25

8,19

8,09

8,15

14492

7,88

8,95

9,23

10,40

10,30

10,37

14512

8,22

9,33

9,63

10,90

10,80

10,87

14532

8,54

6,69

10,00

11,20

11,20

11,28

14552

9,93

11,30

11,60

13,10

13,00

13,09

14572

10,30

11,70

12,00

13,60

13,40

13,49

14592

14,20

16,10

16,60

18,80

18,60

18,73

14612

14,60

16,60

17,20

19,40

19,20

19,35

14632

15,30

17,30

17,90

20,20

19,90

20,04

14652

15,70

17,80

18,40

20,80

20,50

20,64

14672

19,70

22,40

23,10

26,10

25,80

25,98

14692

20,20

23,00

23,70

26,80

26,50

26,68

14712

20,80

23,50

24,30

27,50

27,10

27,29

14732

24,20

27,50

28,30

32,00

[_ 31'60

31,82

14752

25,50

29,00

29,90

33,80

33,40

33,63

14772

25,80

29,20

30,20

34,10

33,70

33,93

14792

37,90

43,00

44,40

50,00

49,50

49,85

14812

39,10

44,10

45,80

52,00

51,00

1 51,35

14832

40,70

46,20

47,70

54,00

53,00

53,40

14852

47,00

53,00

55,00

62,00

61,00

61,43

14872

69,00

78,00

80,00

91,00

90,00

90,60
