МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА УПОРНАЯ

Допуски

Basic norms of interchangeability. Buttress thread. Tolerances

ГОСТ
25096-82

Дата введения 01.01.83

Настоящий стандарт распространяется на упорную резьбу с профилем, диаметрами, шагами и основными размерами по ГОСТ 10177.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

1.1. В настоящем стандарте приняты следующие обозначения размеров и допусков:

d - наружный диаметр наружной резьбы;

d2 - средний диаметр наружной резьбы;

d3 - внутренний диаметр наружной резьбы;

D - наружный диаметр внутренней резьбы;

D1 - внутренний диаметр внутренней резьбы;

D2 - средний диаметр внутренней резьбы;

Р - шаг резьбы;

N - длины свинчивания группы нормальные;

L - длины свинчивания группы длинные;

 - допуски диаметров;

es - верхнее отклонение диаметров наружной резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы.

1.2. Система допусков резьбы предусматривает:

1) допуски диаметров резьбы;

2) положения полей допусков диаметров резьбы;

3) классификацию длин свинчивания;

4) поля допусков резьбы и их выбор с учетом классов точности и длин свинчивания.

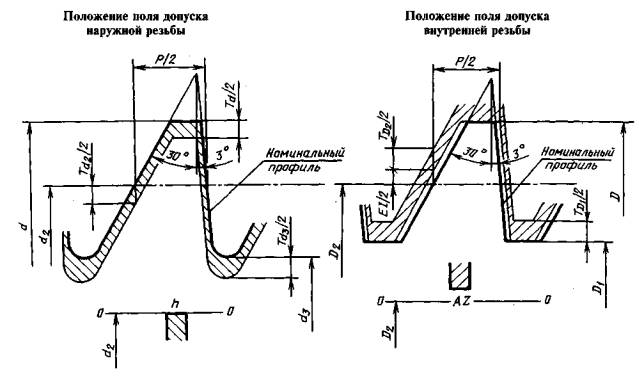

1.3. Схемы полей допусков наружной и внутренней резьбы приведены на чертеже.

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном к оси резьбы.

1.4. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами, приведенными в табл. 1.

Допуски среднего диаметра являются суммарными.

Допуски диаметра D не устанавливаются.

Таблица 1

Вид резьбы

Диаметр резьбы

Степень точности

Наружная резьба

d

4

d2

7; 8; 9

d3

7; 8; 9

Внутренняя резьба

D2

7; 8; 9

Dl

4

Примечание. Степень точности диаметра d3 должна соответствовать степени точности диаметра d2.

1.5. Положение для допуска диаметра резьбы определяется основным отклонением (верхним отклонением es для наружной резьбы и нижним отклонением EI для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Положения полей допусков приведены на чертеже и в табл. 2.

Таблица 2

Вид резьбы

Диаметр резьбы

Основное отклонение

Наружная резьба

d

h

d2

d3

Внутренняя резьба

D

H

D2

AZ

D1

H

1.6. Длины свинчивания подразделяются на две группы: нормальные N и длинные L.

1.7. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения.

Поле допуска наружной резьбы образуется сочетанием полей допусков наружного, среднего и внутреннего диаметров.

Поле допуска внутренней резьбы образуется сочетанием полей допусков среднего и внутреннего диаметров.

1.8. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в обязательном приложении 1.

2. ОБОЗНАЧЕНИЯ

2.1. Обозначение поля допуска упорной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. из цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Например: 7h; 7AZ

2.2. Обозначение поля допуска резьбы должно следовать за обозначением размера резьбы.

Например: S 80×10-7h; S 80×10-7AZ; S 80×10LH-7h4; S 80×10LH-7AZ

2.3. Длина свинчивания N в условном обозначении резьбы не указывается.

Длина свинчивания L при необходимости указывается в миллиметрах за условным обозначением резьбы.

Например:

2.4. Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.

Например: S 80×10-7AZ/7h

S 80×10LH-7AZ/7h

3. ДОПУСКИ

3.1. Числовые значения допусков диаметров d и Dl должны соответствовать указанным в табл. 3, диаметров d2 и D2 - в табл. 4 , а диаметра d3 - в табл. 5.

Таблица 3

Допуски диаметров d и Dl

Шаг Р, мм

Степень точности 4

Шаг Р, мм

Степень точности 4

Допуск, мкм

Допуск, мкм

Td

Td

2

180

236

16

710

1000

3

236

315

18

800

1120

4

300

375

20

850

1180

5

335

450

22

900

1250

6

375

500

24

950

1320

7

425

560

28

1060

1500

8

450

630

32

1120

1600

9

500

670

36

1250

1800

10

530

710

40

1320

1900

12

600

800

44

1400

2000

14

670

900

48

1500

2120

Таблица 4

Допуски диаметров d2 и D2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Степень точности

7

8

9

7

8

9

Допуск, мкм

Св. 5,6 до 11,2

2

190

236

300

250

315

400

Св. 11,2 до 22,4

2

200

250

315

265

335

425

3

224

280

355

300

375

475

4

265

335

425

355

450

650

5

280

355

450

375

475

600

8

355

450

560

475

600

750

Св. 22,4 до 45

2

212

265

335

280

355

450

3

250

315

400

335

425

530

5

300

375

475

400

500

630

6

335

425

530

450

560

710

7

355

450

560

475

600

750

8

375

475

600

500

630

800

10

400

500

630

530

670

850

12

425

530

670

560

710

900

Св. 45 до 90

3

265

335

425

355

450

560

4

300

375

475

400

500

630

5

315

400

500

425

530

670

8

400

500

630

530

670

850

9

425

530

670

560

710

900

10

425

530

670

560

710

900

12

475

600

750

630

800

1000

14

500

630

800

670

850

1060

16

530

670

850

710

900

1120

18

560

710

900

750

950

1180

20

Св. 90 до 180

4

315

400

500

425

530

670

5

355

450

560

475

600

750

6

375

475

600

500

630

800

8

425

530

670

560

710

900

12

500

630

800

670

850

1060

14

530

670

850

710

900

1120

16

560

710

900

750

950

1180

18

600

750

950

800

1000

1250

20

22

630

800

1000

850

1060

1320

24

670

850

1060

900

1120

1400

28

710

900

1120

950

1180

1500

32

750

950

1180

1000

1250

1600

Св. 180 до 355

8

450

560

710

600

750

950

10

500

630

800

670

850

1660

12

530

670

850

710

900

1120

18

630

800

1000

850

1060

1320

20

670

850

1060

900

1120

1400

22

670

850

1060

900

1120

1400

24

710

900

1120

950

1180

1500

32

800

1000

1250

1060

1320

1700

36

850

1060

1320

1120

1400

1800

40

44

900

1120

1400

1180

1500

1900

48

950

1180

1500

1250

1600

2000

Св. 355 до 640

12

560

710

900

750

950

1180

16

630

800

1000

850

1060

1320

18

670

850

1060

900

1120

1400

20

710

900

1120

950

1180

1500

24

750

950

1180

1060

1320

1700

48

1000

1250

1600

1320

1700

2120

Таблица 5

Допуски диаметра d3

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Степень точности

7

8

9

Допуск , мкм

Св. 5,6 до 11,2

2

236

300

375

Св. 11,2 до 22,4

2

250

315

400

3

280

355

450

4

335

425

530

5

355

450

560

8

450

560

710

Св. 22,4 до 45

2

265

335

425

3

315

400

500

5

375

475

600

6

425

530

670

7

450

560

710

8

475

600

750

10

500

630

800

12

530

670

850

Св. 45 до 90

3

335

425

530

4

375

475

600

5

400

500

630

8

500

630

800

9

530

670

850

10

530

670

850

12

600

750

950

14

630

800

1000

16

670

850

1060

18

710

900

1120

20

Св. 90 до 180

4

400

500

630

5

450

560

710

6

475

600

750

8

530

670

850

12

630

800

1000

14

670

850

1060

16

710

900

1120

18

750

950

1180

20

750

950

1180

22

800

1000

1250

24

850

1060

1320

28

900

1120

1400

32

950

1180

1500

Св. 180 до 355

8

560

710

900

10

630

800

1000

12

670

850

1060

18

800

1000

1250

20

850

1060

1320

22

850

1060

1320

24

900

1120

1400

32

1000

1250

1600

36

1060

1320

1700

40

44

1120

1400

1800

48

1180

1500

1900

Св. 355 до 640

12

710

900

1120

16

800

1000

1250

18

850

1060

1320

20

900

1120

1400

24

950

1180

1500

48

1250

1600

2000

4. ОСНОВНЫЕ ОТКЛОНЕНИЯ

4.1. Числовые значения основных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 6.

Таблица 6

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Диаметр резьбы

d, d2, d3

D, D1

D2

Основное отклонение, мкм

es

EI

h

Н

AZ

2

0

0

+560

3

+600

4

+630

5

+670

6

+710

7

+750

8

9

+800

10

+850

12

+900

14

+950

16

+1030

18

+1090

20

+1150

22

+1220

24

+1280

28

+1450

32

+1550

36

+1650

40

+1850

44

+1950

48

+2060

5. ДЛИНЫ СВИНЧИВАНИЯ

5.1. Длины свинчивания, относящиеся к группам N и L, приведены в табл. 7.

Таблица 7

В миллиметрах

Номинальный диаметр резьбы d

Шаг Р

Длина свинчивания

N

L

Св. 5,6 до 11,2

2

Св. 6 до 19

Св. 19

Св. 11,2 до 22,4

2

Св. 8 до 24

Св. 24

3

» 11 » 32

» 32

4

» 15 » 43

» 43

5

» 18 » 53

» 53

8

» 30 » 85

» 85

Св. 22,4 до 45

2

Св. 8 до 25

Св. 25

3

» 12 » 36

» 36

5

» 21 » 63

» 63

6

» 25 » 75

» 75

7

» 30 » 85

» 85

8

» 34 » 100

» 100

10

» 42 » 125

» 125

12

» 50 » 150

» 150

Св. 45 до 90

3

Св. 15 до 45

Св. 45

4

» 19 » 56

» 56

5

» 24 » 71

» 71

8

» 38 » 118

» 118

9

» 43 » 132

» 132

10

» 50 » 140

» 140

12

» 60 » 170

» 170

14

» 67 » 200

» 200

16

» 75 » 236

» 236

18

» 85 » 265

» 265

20

» 95 » 280

» 280

Св. 90 до 180

4

Св. 24 до 71

Св. 71

5

» 28 » 85

» 85

6

» 36 » 106

» 106

8

» 45 » 132

» 132

12

» 67 » 200

» 200

14

» 75 » 236

» 236

16

» 90 » 265

» 265

18

» 100 » 300

» 300

20

» 112 » 335

» 335

22

» 118 » 355

» 355

24

» 132 » 400

» 400

28

» 150 » 450

» 450

32

» 175 » 530

» 530

Св. 180 до 355

8

Св. 50 до 150

Св. 150

10

» 63 » 190

» 190

12

» 75 » 224

» 224

18

» 112 » 335

» 335

20

» 125 » 375

» 375

22

» 140 » 425

» 425

24

» 150 » 450

» 450

32

» 200 » 600

» 600

36

» 224 » 670

» 670

40

» 250 » 750

» 750

44

» 280 » 850

» 850

48

» 300 » 900

» 900

Св. 355 до 640

12

Св. 85 до 265

Св. 265

16

» 118 » 355

» 355

18

» 130 » 390

» 390

20

» 150 » 450

» 450

24

» 174 » 520

» 520

48

» 355 » 1060

» 1060

5.2. Допуск резьбы, если не предусмотрено иное, относится к наибольшей нормальной длине свинчивания, указанной в табл. 7, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.

6. ПОЛЯ ДОПУСКОВ

6.1. Поля допусков наружной и внутренней резьб, установленные в среднем и грубом классах точности, должны соответствовать указанным в табл. 8.

Таблица 8

Класс точности

Наружная резьба

Внутренняя резьба

Длина свинчивания

N

L

N

L

Поле допуска

Средний

7h

8h

7AZ

8AZ

Грубый

8h

9h

8AZ

9AZ

Примечание. При повышенных требованиях к точности для длин свинчивания L допускается применять поля допусков, установленные для длин свинчивания N.

6.2. Предельные отклонения диаметров наружной и внутренней резьб, соответствующие полям допусков, установленным в табл. 8 , приведены в обязательном приложении 2.

6.3. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьб, установленные настоящим стандартом. Предпочтительно следует сочетать поля допусков одного класса точности.

ПРИЛОЖЕНИЕ 1
Обязательное

РАСЧЕТНЫЕ ФОРМУЛЫ И ПРАВИЛА ОКРУГЛЕНИЯ ЧИСЛОВЫХ ЗНАЧЕНИЙ ДОПУСКОВ, ОСНОВНЫХ ОТКЛОНЕНИЙ И ДЛИН СВИНЧИВАНИЯ

1. Исходными для расчета числовых значений допусков диаметров наружной и внутренней резьб являются допуски 6-й степени точности, которые рассчитываются по следующим формулам:

                                                                                    (1)

                                                                                           (2)

                                                                                           (3)

                                                                                              (4)

где d - среднее геометрическое крайних значений интервалов номинальных диаметров по табл. 4, за исключением интервала 355 - 640, для которого средним геометрическим значений 355 и 710; d и Р в мм, Т в мкм.

2. Числовые значения различных степеней точности определяются умножением 6-й степени точности на коэффициенты, приведенные в таблице.

Степени точности

4

6

7

8

9

Коэффициент

0,63

1

1,25

1,6

2

3. Числовые значения допусков диаметра d3 рассчитаны по следующим формулам

                                                                                           (5)

                                                                                            (6)

                                                                                            (7)

где Т - в микрометрах.

4. Числовые значения основных отклонений диаметров наружной и внутренней резьб рассчитаны по следующим формулам

esh = 0;                                                                                                               (8)

ЕIН = 0;                                                                                                              (9)

EIAZ = 500 + 33P,                                                                                              (10)

где es и EI - в микрометрах,

Р - в миллиметрах.

5. Числовые значения длин свинчивания рассчитаны по следующим формулам

lNmin = 2,24Pd0,2;                                                                                                (11)

lNmax = 2,24Pd0,2,                                                                                                (12)

где d - меньшее крайнее значение интервала номинальных диаметров по табл. 7 в миллиметрах,

lN - в миллиметрах.

6. Числовые значения допусков, рассчитанные по формулам (1) - (7), округлены до ближайших предпочтительных чисел по ряду R 40. В целях достижения равномерной градации числовые значения допусков, приведенные в стандарте, в некоторых случаях отличаются от числовых значений допусков, рассчитанных по формулам.

Числовые значения основного отклонения, рассчитанные по формуле (10), округлены для шагов от 2 до 14 мм до ближайшего предпочтительного числа ряда R 40, а для шагов от 16 до 48 мм до ближайшего предпочтительного числа ряда R 80.

7. Числовые значения длин свинчивания, рассчитанные по формулам (11) и (12), округлены до целых миллиметров.

ПРИЛОЖЕНИЕ 2
Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РЕЗЬБЫ

Предельные отклонения диаметров наружной резьбы должны соответствовать указанным в табл. 1, предельные отклонения диаметров внутренней резьбы - указанным в табл. 2.

Таблица 1

Предельные отклонения диаметров наружной резьбы

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

7h

8h

9h

Диаметр резьбы

d

d2

d3

d

d2

d3

d

d2

d3

Предельные отклонения, мкм

es

ei

es

ei

es

ei

es

ei

es

ei

es

ei

es

ei

es

ei

es

ei

Св. 5,6 до 11,2

2

0

-180

0

-190

0

-236

0

-180

0

-236

0

-300

0

-180

0

-300

0

-375

Св. 11,2 до 22,4

2

0

-180

0

-200

0

-250

0

-180

0

-250

0

-315

0

-180

0

-315

0

-400

3

-236

-224

-280

-236

-280

-355

-236

-355

-450

4

-300

-265

-335

-300

-335

-425

-300

-425

-530

5

-335

-280

-355

-335

-355

-450

-335

-450

-560

8

-450

-355

-450

-450

-450

-560

-450

-560

-710

Св. 22,4 до 45

2

0

-180

0

-212

0

-265

0

-180

0

-265

0

-335

0

-180

0

-335

0

-425

3

-236

-250

-315

-236

-315

-400

-236

-400

-500

5

-335

-300

-375

-335

-375

-475

-335

-475

-600

6

-375

-335

-425

-375

-425

-530

-375

-530

-670

7

-425

-355

-450

-425

-450

-560

-425

-560

-710

8

-450

-375

-475

-450

-475

-600

-450

-600

-750

10

-530

-400

-500

-530

-500

-630

-530

-630

-800

12

-600

-425

-530

-600

-530

-670

-600

-670

-850

Св. 45 до 90

3

0

-236

0

-265

0

-335

0

-236

0

-335

0

-425

0

-236

0

-425

0

-530

4

-300

-300

-375

-300

-375

-475

-300

-475

-600

5

-335

-315

-400

-335

-400

-500

-335

-500

-630

8

-450

-400

-500

-450

-500

-630

-450

-630

-800

9

-500

-425

-530

-500

-530

-670

-500

-670

-850

10

-530

-425

-530

-530

-530

-670

-530

-670

-850

12

-600

-475

-600

-600

-600

-750

-600

-750

-950

14

-670

-500

-630

-670

-630

-800

-670

-800

-1000

16

-710

-530

-670

-710

-670

-850

-710

-850

-1060

18

-800

-560

-710

-800

-710

-900

-800

-900

-1120

20

-850

-560

-710

-850

-710

-900

-850

-900

-1120

Св. 90 до 180

4

0

-300

0

-315

0

-400

0

-300

0

-400

0

-500

0

-300

0

-500

0

-630

5

-335

-355

-450

-335

-450

-560

-335

-560

-710

6

-375

-375

-475

-375

-475

-600

-375

-600

-750

8

-450

-425

-530

-450

-530

-670

-450

-670

-850

12

-600

-500

-630

-600

-630

-800

-600

-800

-1000

14

-670

-530

-670

-670

-670

-850

-670

-850

-1060

16

-710

-560

-710

-710

-710

-900

-710

-900

-1120

18

-800

-600

-750

-800

-750

-950

-800

-950

-1180

20

-850

-600

-750

-850

-750

-950

-850

-950

-1180

22

-900

-630

-800

-900

-800

-1000

-900

-1000

-1250

24

-950

-670

-850

-950

-850

-1060

-950

-1060

-1320

28

-1060

-710

-900

-1060

-900

-1120

-1060

-1120

-1400

32

-1120

-750

-950

-1120

-950

-1180

-1120

-1180

-1500

Св. 180 до 355

8

0

-450

0

-450

0

-560

0

-450

0

-560

0

-710

0

-450

0

-710

0

-900

10

-530

-500

-630

-530

-630

-800

-530

-800

-1000

12

-600

-530

-670

-600

-670

-850

-600

-850

-1060

18

-800

-630

-800

-800

-800

-1000

-800

-1000

-1250

20

-850

-670

-850

-850

-850

-1060

-850

-1060

-1320

22

-900

-670

-850

-900

-850

-1060

-900

-1060

-1320

24

-950

-710

-900

-950

-900

-1120

-950

-1120

-1400

32

-1120

-800

-1000

-1120

-1000

-1250

-1120

-1250

-1600

36

-1250

-850

-1060

-1250

-1060

-1320

-1250

-1320

-1700

40

-1320

-850

-1060

-1320

-1060

-1320

-1320

-1320

-1700

44

-1400

-900

-1120

-1400

-1120

-1400

-1400

-1400

-1800

48

-1500

-950

-1180

-1500

-1180

-1500

-1500

-1500

-1900

Св. 355 до 640

12

0

-600

0

-560

0

-710

0

-600

0

-710

0

-900

0

-600

0

-900

0

-1120

16

-710

-630

-800

-710

-800

-1000

-710

-1000

-1250

18

-800

-670

-850

-800

-850

-1060

-800

-1060

-1320

20

-850

-710

-900

-850

-900

-1120

-850

-1120

-1400

24

-950

-750

-950

-950

-950

-1180

-950

-1180

-1500

48

-1500

-1000

-1250

-1500

-1250

-1600

-1500

-1600

-2000

Таблица 2

Предельные отклонения диаметров внутренней резьбы

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска внутренней резьбы

7AZ

8AZ

9AZ

Диаметр резьбы

D

D2

D1

D

D2

D1

D

D2

D1

Предельные отклонения, мкм

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

Св. 5,6 до 11,2

2

0

+810

+560

+236

0

0

+875

+560

+236

0

0

+960

+560

+236

0

Св. 11,2 до 22,4

2

0

+825

+560

+236

0

0

+895

+560

+236

0

0

+985

+560

+236

0

3

+900

+600

+315

+975

+600

+315

+1075

+600

+315

4

+985

+630

+375

+1080

+630

+375

+1190

+630

+375

5

+1045

+670

+450

+1145

+670

+450

+1270

+670

+450

8

+1225

+750

+630

+1350

+750

+630

+1500

+750

+630

Св. 22,4 до 45

2

0

+840

+560

+236

0

0

+915

+560

+236

0

0

+1010

+560

+236

0

3

+935

+600

+315

+1025

+600

+315

+1130

+600

+315

5

+1070

+670

+450

+1170

+670

+450

+1300

+670

+450

6

+1160

+710

+500

+1270

+710

+500

+1420

+710

+500

7

+1225

+750

+560

+1350

+750

+560

+1500

+750

+560

8

+1250

+750

+630

+1380

+750

+630

+1550

+750

+630

10

+1380

+850

+710

+1520

+850

+710

+1700

+850

+710

12

+1460

+900

+800

+1610

+900

+800

+1800

+900

+800

Св. 45 до 90

3

0

+955

+600

+315

0

0

+1050

+600

+315

0

0

+1160

+600

+315

0

4

+1030

+630

+375

+1130

+630

+375

+1260

+630

+375

5

+1095

+670

+450

+1200

+670

+450

+1340

+670

+450

8

+1280

+750

+630

+1420

+750

+630

+1600

+750

+630

9

+1360

+800

+670

+1510

+800

+670

+1700

+800

+670

10

+1410

+850

+710

+1560

+850

+710

+1750

+850

+710

12

+1530

+900

+800

+1700

+900

+800

+1900

+900

+800

14

+1620

+950

+900

+1800

+950

+900

+2010

+950

+900

16

+1740

+1030

+1000

+1930

+1030

+1000

+2150

+1030

+1000

18

+1840

+1090

+1120

+2040

+1090

+1120

+2270

+1090

+1120

20

+1900

+1150

+1180

+2100

+1150

+1180

+2330

+1150

+1180

Св. 90 до 180

4

0

+1055

+630

+375

0

0

+1160

+630

+375

0

0

+1300

+630

+375

0

5

+1145

+670

+450

+1270

+670

+450

+1420

+670

+450

6

+1210

+710

+500

+1340

+710

+500

+1510

+710

+500

8

+1310

+750

+630

+1460

+750

+630

+1650

+750

+630

12

+1570

+900

+800

+1750

+900

+800

+1960

+900

+800

14

+1660

+950

+900

+1850

+950

+900

+2070

+950

+900

16

+1780

+1030

+1000

+1980

+1030

+1000

+2210

+1030

+1000

18

+1890

+1090

+1120

+2090

+1090

+1120

+2340

+1090

+1120

20

+1950

+1150

+1180

+2150

+1150

+1180

+2400

+1150

+1180

22

+2070

+1220

+1250

+2280

+1220

+1250

+2540

+1220

+1250

24

+2180

+1280

+1320

+2400

+1280

+1320

+2680

+1280

+1320

28

+2400

+1450

+1500

+2630

+1450

+1500

+2950

+1450

+1500

32

+2550

+1550

+1600

+2800

+1550

+1600

+3150

+1550

+1600

Св. 180 до 355

8

0

+1350

+750

+630

0

0

+1500

+750

+630

0

0

+1700

+750

+630

0

10

+1520

+850

+710

+1700

+850

+710

+1910

+850

+710

12

+1610

+900

+800

+1800

+900

+800

+2020

+900

+800

18

+1940

+1090

+1120

+2150

+1090

+1120

+2410

+1090

+1120

20

+2050

+1150

+1180

+2270

+1150

+1180

+2550

+1150

+1180

22

+2120

+1220

+1250

+2340

+1220

+1250

+2620

+1220

+1250

24

+2230

+1280

+1320

+2460

+1280

+1320

+2780

+1280

+1320

32

+2610

+1550

+1600

+2870

+1550

+1600

+3250

+1550

+1600

36

+2770

+1650

+1800

+3050

+1650

+1800

+3450

+1650

+1800

40

+2970

+1850

+1900

+3250

+1850

+1900

+3650

+1850

+1900

44

+3130

+1950

+2000

+3450

+1950

+2000

+3850

+1950

+2000

48

+3310

+2060

+2120

+3660

+2060

+2120

+4060

+2060

+2120

Св. 855 до 640

12

0

+1650

+900

+800

0

0

+1850

+900

+800

0

0

+2080

+900

+800

0

16

+1880

+1030

+1000

+2090

+1030

+1000

+2350

+1030

+1000

18

+1990

+1090

+1120

+2210

+1090

+1120

+2490

+1090

+1120

20

+2100

+1150

+1180

+2330

+1150

+1180

+2650

+1150

+1180

24

+2340

+1280

+1320

+2600

+1280

+1320

+2980

+1280

+1320

48

+3380

+2060

+2120

+3760

+2060

+2120

+4180

+2060

+2120

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 января 1982 г. № 221

3. ВЗАМЕН ГОСТ 10177-62 в части разд. III

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД,

на который дана ссылка

Номер пункта

ГОСТ 10177-82

Вводная часть

5. ПЕРЕИЗДАНИЕ

СОДЕРЖАНИЕ

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

2. ОБОЗНАЧЕНИЯ

3. ДОПУСКИ

4. ОСНОВНЫЕ ОТКЛОНЕНИЯ

5. ДЛИНЫ СВИНЧИВАНИЯ

6. ПОЛЯ ДОПУСКОВ

ПРИЛОЖЕНИЕ 1 Обязательное РАСЧЕТНЫЕ ФОРМУЛЫ И ПРАВИЛА ОКРУГЛЕНИЯ ЧИСЛОВЫХ ЗНАЧЕНИЙ ДОПУСКОВ, ОСНОВНЫХ ОТКЛОНЕНИЙ И ДЛИН СВИНЧИВАНИЯ

ПРИЛОЖЕНИЕ 2 Обязательное ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РЕЗЬБЫ
