ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ КОНЦЕВЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ

Конструкция и размеры

End mills with tapered shank. Design and dimensions

ГОСТ
17026-71

Дата введения 01.01.73

Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.

Требования стандарта в части пп. 1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

(Измененная редакция, Изм. № 5).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Фрезы должны изготовляться двух типов:

1 - с нормальным зубом;

2 - с крупным зубом.

Фрезы каждого типа изготовляют в двух исполнениях:

А - с цилиндрической ленточкой;

Б - заточенные наостро.

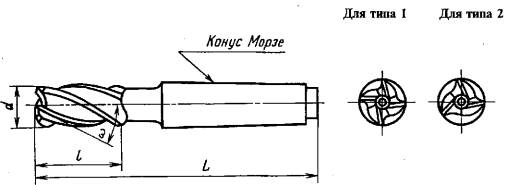

1.2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1*

* Черт. 2 исключен.


Таблица 1

Размеры в мм

Фрезы типа 1

d

l

L

Число зубьев

Конус Морзе

исполнения А

исполнения Б

Праворежущие

Леворежущие

Праворежущие

Леворежущие

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

2223-0112



2223-0113



2223-0114



2223-0115



10

22

92

Для фрез типа 1

4

1

2223-0121



2223-0122



2223-0123



2223-0124



11

2223-0129



2223-0131



2223-0132



2223-0133



12

26

96

2223-0165



2223-0166



2223-0167



2223-0168



111

2

2223-0292



2223-0293



2223-0294



2223-0295



14

96

1

2223-0001



2223-0002



2223-0041



2223-0793



111

2

2223-0003



2223-0004



2223-0043



2223-0795



16

32

117

2223-0005



2223-0006



2223-0045



2223-0797



18

2223-0296



2223-0297



2223-0298



2223-0299



20

38

123

5

2223-0007



2223-0008



2223-0047



2223-0799



140

3

2223-0138



2223-0139



2223-0141



2223-0142



22

123

2

2223-0009



2223-0010



2223-0048



2223-0801



140

3

2223-0011



2223-0012



2223-0050



2223-0803



25

45

147

2223-0305



2223-0306



2223-0307



2223-0308



28

Продолжение табл. 1

Фрезы типа 2

d

l

L

Число зубьев

Конус Морзе

исполнения А

исполнения Б

Праворежущие







Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

2223-0116



2223-0117



2223-0118



2223-0119



10

22

92

Для фрез типа 2

3

1

2223-0125



2223-0126



2223-0127



2223-0128



11

2223-0134



2223-0135



2223-0136



2223-0137



12

26

96

2223-0169



2223-0171



2223-0172



2223-0173



111

2

2223-0314



2223-0315



2223-0316



2223-0317



14

96

1

2223-0081



2223-0082



2223-0261



2223-0869



111

2

2223-0083



2223-0084



2223-0263



2223-0872



16

32

117

2223-0085



2223-0086



2223-0265



2223-0874



18

2223-0318



2223-0319



2223-0321



2223-0322



20

38

123

2223-0087



2223-0088



2223-0267



2223-0876



140

3

2223-0143



2223-0144



2223-0145



2223-0146



22

123

2

2223-0089



2223-0090



2223-0268



2223-0877



140

3

2223-0091



2223-0092



2223-0270



2223-0879



25

45

147

2223-0327



2223-0328



2223-0329



2223-0331



28

Продолжение табл. 1

Фрезы типа 1

d

l

L

Число зубьев

Конус Морзе

исполнения А

исполнения Б

Праворежущие







Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

2223-0013



2223-0014



2223-0052



2223-0805



28

45

170

Для фрез типа 1

5

4

2223-0147



2223-0148



2223-0149



2223-0151



32

53

155

6

3

2223-0015



2223-0016



2223-0054



2223-0807



178

4

2223-0156



2223-0157



2223-0158



2223-0159



36

155

3

2223-0017



2223-0018



2223-0057



2223-0811



178

4

2223-0019



2223-0020



2223-0059



2223-0813



40

63

188

2223-0309



2223-0311



2223-0312



2223-0313



221

5

2223-0021



2223-0022



2223-0061



2223-0815



45

188

4

2223-0023



2223-0024



2223-0062



2223-0816



221

5

2223-0025



2223-0026



2223-0065



2223-0819



50

75

200

4

2223-0027



2223-0028



2223-0066



2223-0821



233

5

2223-0785



2223-0786



2223-0069



2223-0824



56

200

8

4

2223-0787



2223-0788



2223-0070



2223-0825



233

5

2223-0791



2223-0792



2223-0071



2223-0826



63

90

248

Продолжение табл. 1

Фрезы типа 2

d

l

L

Число зубьев

Конус Морзе

исполнения А

исполнения Б

Праворежущие

Леворежущие

Праворежущие

Леворежущие

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение

Применяемость

2223-0093



2223-0094











28

45

170

Для фрез типа 2

3

4

2223-0152



2223-0153











32

53

155

4

3

2223-0095



2223-0096



2223-0274



2223-0884



178

4

2223-0161



2223-0162



2223-0163



2223-0164



36

155

3

2223-0097



2223-0098



2223-0277



2223-0887



178

4

2223-0099



2223-0100



2223-0279



2223-0889



40

63

188

2223-0332



2223-0333



2223-0334



2223-0335



221

5

2223-0101



2223-0102



2223-0281



2223-0892



45

188

4

2223-0103



2223-0104



2223-0282



2223-0893



221

5

2223-0105



2223-0106



2223-0285



2223-0896



50

75

200

4

2223-0107



2223-0108



2223-0286



2223-0897



233

5

2223-0863



2223-0864



2223-0289



2223-0901



56

200

5

4

2223-0865



2223-0866



2223-0290



2223-0902



233

5

2223-0867



2223-0868



2223-0291



2223-0903



63

90

248


Примечание. Размеры a, l, L соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-2.

Пример условного обозначения фрезы диаметром d = 16 мм, типа 1, праворежущей, исполнения А:

Фреза 2223-0003 ГОСТ 17026-71

То же, исполнения Б:

Фреза 2223-0043 ГОСТ 17026-71

Пример условного обозначения фрезы диаметром d = 18 мм, типа 1, праворежущей, исполнения А:

Фреза 2223-0085 ГОСТ 17026-71

То же, исполнения Б:

Фреза 2223-0265 ГОСТ 17026-71.

(Измененная редакция, Изм. № 3, 5).

1.2а. (Исключен, Изм. № 3).

1.3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт. 3 и в табл. 3.

Примечание. Допускается изготовление фрез типа 1 с равномерным окружным шагом.

Черт. 3

Таблица 3*

Число зубьев z

j1

j2

j3

j4

j5

j6

j7

j8

3

110°

123°

127°

-

-

-

-

-

4

90°

85°

90°

95°

-

-

-

-

5

68°

72°

76°

68°

76°

-

-

-

6

57°

63°

57°

63°

57°

63°

-

-

8

42°

48°

42°

48°

42°

48°

42°

48°

* Табл. 2, 2a, 2б исключены.

1.4. Фрезы должны изготовляться праворежущими, леворежущие фрезы - по требованию потребителя.

В хвостовиках леворежущих фрез направление резьбы должно быть левое.

1.5. Угол наклона стружечных канавок w:

30-35° для фрез типа 1;

35-45° для фрез типа 2.

1.6. Размеры конусов Морзе - по ГОСТ 25334.

1.7. Центровые отверстия - по ГОСТ 17024.

(Измененная редакция, Изм. № 5).

1.7а. Допускается цилиндрическая выточка со стороны рабочей части.

(Введен дополнительно, Изм. № 5).

1.8. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.

1.9. (Исключен, Изм. № 5).

1.10. Технические требования - по ГОСТ 17024.

1.11. Размеры фрез по ИСО 1641-2 приведены в приложении 2.

(Введен дополнительно, Изм. № 5).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

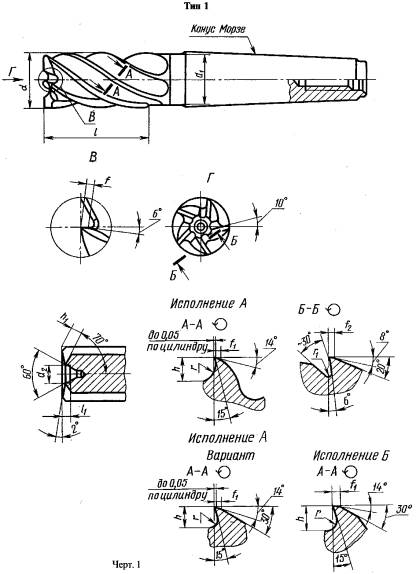

1. Элементы конструкции и геометрические параметры фрез указаны на черт. 1, 2 и в табл. 1, 2.

2. Допускается изготовлять на конусе Морзе выточку для маркировки.

Черт. 1

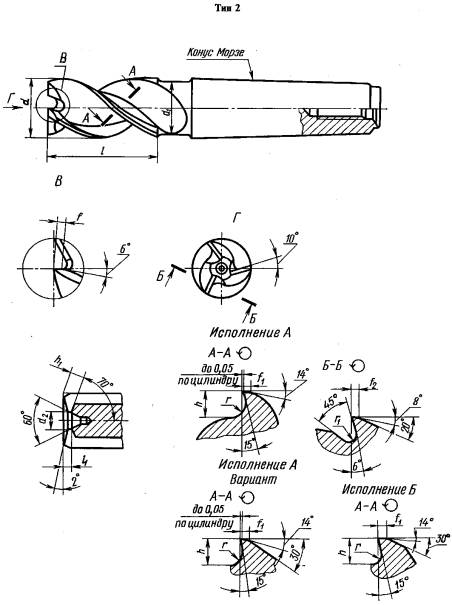

Черт. 2

Таблица 1

Размеры в мм

d

l

l1

d1

d2

z

h

h1

r

r1

f

f1

f2

Конус Морзе

10

22

1,8

9,5

5,0

4

2,4

2,3

1,0

1,0

1,5

1,0

1,2

1

11

10,5

2,5

1,2

12

26

11,5

5,5

3,0

2,5

2,0

1,5

2

14

11,5

6,5

1

13,5

2

16

32

15,5

18

2,3

17,5

7,0

3,5

3,5

2,0

20

38

2,5

17,5

9,0

5

3,6

1,5

19,5

3

22

17,5

10,0

3,9

4,0

2,2

2

21,5

3

25

45

4,0

23,5

4,5

4,5

2,5

28

5,5

23,5

12,0

5,0

3,0

2,0

2,0

1,5

26,0

4

32

53

5,5

23,5

12,0

6

3

30,0

4

36

6,0

23,5

15,0

5,5

5,0

3,5

3

30,0

4

40

63

7,5

30,0

17,0

6,0

4,0

1,8

39,5

5

45

8,0

30,0

19,0

7,0

6,0

2,5

4

42,0

5

50

75

9,0

30,0

23,0

7,5

7,0

5,0

4

42,0

5

56

9,5

30,0

26,0

8

8,0

7,5

6,0

3,0

3,0

2,8

4

42,0

5

63

90

10,0

42,0

29,0

9,0

8,0

Таблица 2

Размеры в мм

d

l

l1

d1

d2

z

h

h1

r

r1

f

f1

f2

Конус Морзе

10

22

1,8

9,5

6,5

3

2,7

2,3

1,3

1,0

1,5

1,0

1,2

1

11

10,5

2,8

2,4

1,4

12

26

11,5

3,0

2,5

2,0

2

2

14

11,5

1

13,5

2

16

32

15,5

3,5

3,0

18

2,3

17,5

7,0

4,0

3,5

20

38

2,5

17,5

9,0

4,8

4,0

2,4

1,5

19,5

3

22

17,5

10,0

5,1

2,6

2

21,5

3

25

45

4,0

23,5

6,0

4,5

3,0

28

5,5

23,5

12,0

7,0

5,0

4,0

3

2,0

1,5

26,0

4

32

53

23,5

4

8,0

6,5

2,0

3

30,0

4

36

6,0

23,5

15,0

7,0

3

30,0

4

40

63

7,5

30,0

17,0

9,0

8,0

5,0

1,8

39,5

5

45

8,0

30,0

19,0

9,5

9,0

2,5

4

42,0

5

50

75

9,0

30,0

23,0

10,0

10,0

4

42,0

5

56

9,5

30,0

26,0

5

12,0

3,0

2,8

4

42,0

5

63

90

10,0

42,0

29,0

14,0

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 2
Обязательное

РАЗМЕРЫ ФРЕЗ ПО ИСО 1641-2-78

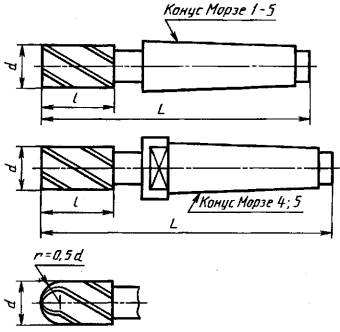

Размеры фрез указаны на черт. 3 и в табл. 3, 4.

Черт. 3

Таблица 3

Размеры в мм

Диапазон диаметров d

Диаметр рабочей части d

l

L

Конус Морзе

нормальная серия

длинная серия

нормальная серия

длинная серия

св.

до

Ряд

Ряд

Ряд

1

2

1

2

1

2

5,0

6,0

6

-

13

24

83

94

1

6,0

7,5

-

7

16

30

86

100

7,5

9,5

8

9

19

38

89

108

9,5

11,8

10

11

22

45

92

115

11,8

15,0

12

14

26

53

96

123

111

138

2

15,0

19,0

16

18

32

63

117

148

19,0

23,6

20

22

38

75

123

160

140

177

3

23,6

30,0

25

28

45

90

147

192

30,0

37,5

32

36

53

106

155

208

178

201

231

254

4

37,5

47,5

40

45

63

125

188

211

250

273

221

249

283

311

5

47,5

60,0

50

56

75

150

200

223

275

298

4

233

261

308

336

5

60,0

75,0

63

-

90

180

248

276

338

366

Длины L и l выбраны так, чтобы их разность L - l была постоянной, независимо от исполнения фрез нормальной и длинной серии, и равнялась приведенной в табл. 4.

Таблица 4

Размеры в мм

Конус Морзе

1

2

3

4

5

Ряд

Ряд

1

2

1

2

L - l

70

85

102

125

148

158

186

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

Д.И. Семенченко, канд. техн. наук; Н.И. Минаева; Т.А. Лавренова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 № 1105

3. Срок проверки - 2000 г., периодичность проверки - 10 лет

4. Стандарт полностью соответствует СТ СЭВ 109-79

5. ВЗАМЕН ГОСТ 8237 в части фрез с коническим хвостовиком, МН 411-65, МН 412-65

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 14034-74

1.7

ГОСТ 17024-82

1.10

ГОСТ 25334-94

1.6

ИСО 1641-2-78

1.2, 1.11

7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 № 1232

8. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 12-95)
