ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЕ ЭЛЕКТРИЧЕСКИЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ГОСТ 16022-83

(СТ СЭВ 3563-82)

ГОССТАНДАРТ РОССИИ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЕ ЭЛЕКТРИЧЕСКИЕ

Термины и определения

Electrical relay.

Terms and definitions

ГОСТ

16022-83

(СТ СЭВ 3563-82)

Взамен

ГОСТ 16022-76

Постановлением Государственного комитета СССР по стандартам от 28 октября 1983 г. № 5185 срок введения установлен

с 01.01.85

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области электрических реле.

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».

В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе «Определение» поставлен прочерк.

Стандарт следует применять совместно с ГОСТ 14312-79 и ГОСТ 17499-82.

Настоящий стандарт полностью соответствует СТ СЭВ 3563-82.

В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на немецком (D), английском (Е) и французском (F) языках.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранные эквиваленты.

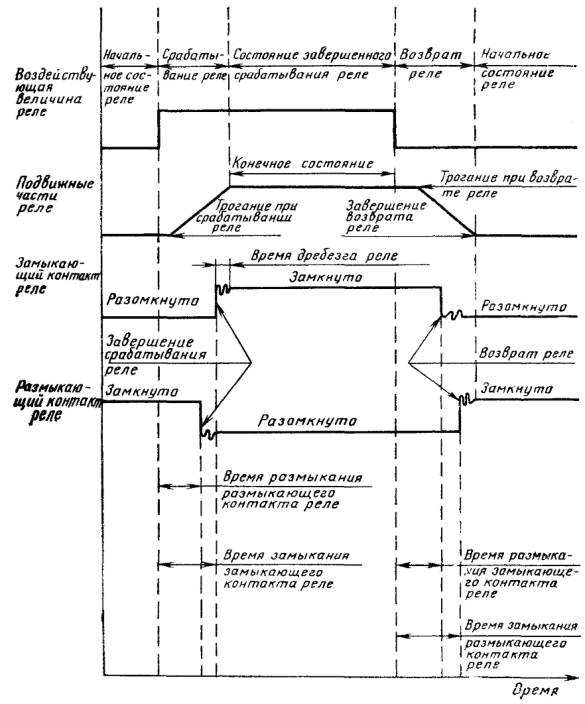

В стандарте имеется справочное приложение (черт. 1 и 2). В справочном приложении приведены диаграмма, поясняющая отдельные термины для электрических реле, и схема, поясняющая выходную цепь электромеханического реле.

Стандартизованные термины набраны полужирным шрифтом, а недопустимые синонимы - курсивом.

Термин

Определение

1. ВИДЫ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

1. Электрическое реле

D. Elektrisches Relais

E. Electrical relay

F. Relais électrique

Аппарат, предназначенный производить скачкообразные изменения в выходных цепях при заданных значениях электрических воздействующих величин.

Примечание. Термин «Электрическое реле» должен использоваться исключительно для понятия элементарного реле, выполняющего только одну операцию преобразования между его входными и выходными цепями

2. Измерительное электрическое реле

D. Messrelais

E. Measuring relay

F. Relais de mesure

Электрическое реле, предназначенное для срабатывания с определенной точностью при заданном значении или значениях характеристической величины

3. Логическое электрическое реле

D. Schaltrelais

E. All-or-nothing relay

F. Relais de tout ou rien

Электрическое реле, предназначенное для срабатывания или возврата при изменении входной воздействующей величины, не нормируемой в отношении точности

4. Электрическое реле с нормируемым временем

D. Relais mit festgelegtem Zeitverhalten

E. Specified-time relay

F. Relais à temps spécifié

Электрическое реле, у которого нормируется в отношении точности одно или несколько времен, характеризующих его

5. Электрическое реле с ненормируемым временем

D. Relais ohne festgelegten Zeitverhalten

E. Non-specified-time relay

F. Relais à temps non spécifié

Электрическое реле, у которого время не нормируется в отношении точности

6. Электрическое реле времени

D. Zeitrelais

E. Time relay

F. Relais temporisé

Логическое электрическое реле с нормируемой выдержкой времени

7. Измерительное электрическое реле с зависимой выдержкой времени

D. Messrelais mit abhängiger Zeitkennlinie

E. Dependent-time measuring relay

F. Relais de mesure à temps dépendant

Измерительное электрическое реле с нормируемым временем, выдержка времени которого заданным образом изменяется в зависимости от значения характеристической величины

8. Измерительное электрическое реле с независимой выдержкой времени

D. Messrelais mit unabhängiger Zeitkennlinie

E. Independent-time measuring relay

F. Relais de mesure à temps indépendent

Измерительное электрическое реле с нормируемым временем, выдержка времени которого практически не зависит от значения характеристической величины в заданных пределах изменения последней

9. Электромеханическое реле

D. Elektromechanisches Relais

E. Electromechanical relay

F. Relais électromécanique

Электрическое реле, работа которого основана на использовании относительного перемещения его механических элементов под воздействием электрического тока, протекающего по входным цепям

10. Статическое электрическое реле

D. Statisches Relais

E. Static relay

F. Relais statique

Электрическое реле, принцип работы которого не связан с использованием относительного перемещения его механических элементов

11. Статическое электрическое реле с выходным контактом

D. Statisches Relais mit Ausgangskontakt

E. Static relay with output contact

F. Relais statique à contact de sortie

Статическое электрическое реле, имеющее контакт хотя бы в одной выходной цепи

12. Статическое электрическое реле без выходного контакта

D. Statisches Relais ohne Ausgangskontakt

E. Static relay without output contact

F. Relais statique sans contact de sortie

-

13. Одностабильное электрическое реле

D. Monostabiles Relais

E. Monostable relay

F. Relais monostable

Электрическое реле, которое, изменив свое состояние под воздействием входной воздействующей или характеристической величины, возвращается в начальное состояние, когда устраняют это воздействие

14. Двустабильное электрическое реле

D. Bistabiles Relais

Е. Bistable relay

F. Relais bistable

Электрическое реле, которое, изменив свое состояние под воздействием входной воздействующей или характеристической величины, после устранения воздействия не изменяет своего состояния до приложения другого необходимого воздействия

15. Поляризованное электрическое реле

D. Polarisiertes Relais

E. Polarized relay

F. Relais polarisé

Электрическое реле постоянного тока, изменение состояния которого зависит от полярности его входной воздействующей величины

16. Неполяризованное электрическое реле

D. Nichtpolarisiertes Relais

E. Non-polarized relay

F. Relais non polarisé

Электрическое реле постоянного тока, изменение состояния которого не зависит от полярности входной воздействующей величины

17. Первичное электрическое реле

D. Primärrelais

E. Primary relay

F. Relais primaire

Электрическое реле, которое непосредственно возбуждается током или напряжением главной электрической цепи

18. Вторичное электрическое реле

D. Sekundärrelais

E. Secondary relay

F. Relais secondaire

Электрическое реле, которое возбуждается током или напряжением с помощью измерительного трансформатора или преобразователя

19. Шунтовое электрическое реле

D. Shuntrelais

E. Shunt relay

F. Relais sur shunt

Электрическое реле, которое возбуждается током, ответвленным от тока главной электрической цепи

20. Электротепловое реле

D. Thermisches Relais

E. Thermal electrical relay

F. Relais électrique thermique

Электрическое реле, работа которого основана на тепловом действии электрического тока

21. Электромагнитное реле

D. Electromagnetisches Relais

E. Electromagnetic relay

F. Relais électromagnétique

Электромеханическое реле, работа которого основана на воздействии магнитного поля неподвижной обмотки на подвижный ферромагнитный элемент

22. Магнитоэлектрическое реле

D. Drehspulrelais

E. Magnetoelectric relay

F. Relais magnéto-électrique

Электромеханическое реле, работа которого основана на взаимодействии магнитных полей неподвижного постоянного магнита и возбуждаемой током подвижной обмотки

23. Электродинамическое реле

D. Elektrodynamisches Relais

E. Electrodynamic relay

F. Relais électrodynamique

Электромеханическое реле, работа которого основана на взаимодействии магнитных полей подвижной и неподвижной обмоток, возбуждаемых токами, подведенными извне

24. Ферродинамическое реле

E. Ferro-dynamic relay

F. Relais ferrodynamique

Электродинамическое реле, в котором взаимодействие магнитных полей усиливается наличием ферромагнитных сердечников

25. Индукционное реле

D. Induktionsrelais

E. Induction relay

F. Relais à induction

Электромеханическое реле, работа которого основана на взаимодействии переменных магнитных полей неподвижных обмоток с токами, индуктированными этими полями в подвижном элементе

26. Ферромагнитное реле

F. Relais ferromagnétique

Статическое электрическое реле, работа которого основана на использовании нелинейной характеристики ферромагнитных материалов

27. Герконовое реле

D. Reed-Relais

Электромагнитное реле с герметизированным магнитоуправляемым контактом

28. Ионное реле

D. Ionenrelais

E. Gas-filled relay

F. Relais ionique

Статическое электрическое реле, работа которого основана на использовании ионных приборов

29. Полупроводниковое реле

D. Halbleiterrelais

Статическое электрическое реле, работа которого основана на использовании полупроводниковых приборов

30. Максимальное электрическое реле

D. Maximalrelais

E. Maximum relay

F. Relais a maximum

Измерительное электрическое реле, срабатывающее при значениях характеристической величины, больших заданного значения

31. Минимальное электрическое реле

D. Minimalrelais

E. Minimum relay

F. Relais à minimum

Измерительное электрическое реле, срабатывающее при значениях характеристической величины, меньших заданного значения

32. Электрическое реле тока

D. Stromrelais

E. Current relay

F. Relais de courant

Измерительное электрическое реле, для которого характеристической величиной является электрический ток

33. Электрическое реле направления тока

D. Richtungsabhängiges Relais

E. Directional relay

F. Relais directionnel

Электрическое реле тока, срабатывающее при определенном направлении постоянного электрического тока

34. Электрическое реле напряжения

D. Spannungsrelais

Е. Voltage relay

F. Relais de tension

Измерительное электрическое реле, для которого характеристической величиной является электрическое напряжение

35. Электрическое реле мощности

D. Leistungsrelais

E. Power relay

F. Relais de puissance

Измерительное электрическое реле, для которого характеристической величиной является произведение тока, напряжения и синусоидальной функции угла между ними

36. Электрическое реле активной мощности

Е. Active power relay

F. Relais de puissance active

Электрическое реле мощности, для которого характеристической величиной является активная мощность

37. Электрическое реле реактивной мощности

Е. Reactive power relay

F. Relais de puissance réactive

Электрическое реле мощности, для которого характеристической величиной является активная мощность

38. Электрическое реле сдвига фаз

Е. Network-phasing relay

Измерительное электрическое реле, для которого характеристической величиной является угол между векторами двух входных воздействующих величин

39. Электрическое реле направления мощности

D. Leistungsrichtungsrelais

Е. Power-direction relay

F. Relais directionnel de puissance

Электрическое реле сдвига фаз, для которого входными воздействующими величинами являются ток и напряжение

40. Электрическое реле сопротивления

D. Widerstandsrelais

E. Resistance relay

Измерительное электрическое реле, для которого характеристической величиной является заданная функция выраженных в комплексной форме отношений входных воздействующих напряжений к входным воздействующим токам

41. Электрическое реле полного сопротивления

D. Impedanzrelais

E. Impedance relay

F. Relais d’impédance

Электрическое реле сопротивления, срабатывающее при заданном значении модуля полного сопротивления

42. Направленное электрическое реле сопротивления

Электрическое реле сопротивления, срабатывающее в ограниченном диапазоне углов между векторами тока и напряжения

43. Электрическое реле симметричных составляющих

Измерительное электрическое реле, характеристическая величина которого создается симметричными составляющими тока и (или) напряжения

44. Электрическое реле производной

Измерительное электрическое реле, для которого характеристической величиной является производная величины.

Примечание. В зависимости от характеристической величины различают, например, реле производной тока, напряжения, мощности

45. Электрическое реле частоты

D. Frequenzrelais

Е. Frequency relay

F. Relais de fréquence

Измерительное электрическое реле, для которого характеристической величиной является частота переменного тока

46. Электрическое реле разности частот

Измерительное электрическое реле, для которого характеристической величиной является разность частот двух входных воздействующих величин

47. Многофункциональное электрическое реле

Измерительное электрическое реле, сочетающее функции нескольких реле

48. Указательное электрическое реле

D. Mit Fallklappen Relais

Е. Indicating relay

F. Relais de signalisation

Логическое электрическое реле, предназначенное для указания срабатывания или возврата других коммутационных аппаратов

2. ВОЗБУЖДЕНИЕ РЕЛЕ

49. Воздействующая величина электрического реле

D. Eingangsgrösse

Е. Energizing quantity

F. Grandeur d’alimentation

Электрическая величина, которая одна или в сочетании с другими электрическими величинами должна быть приложена к электрическому реле в заданных условиях для достижения ожидаемого функционирования

50. Входная воздействующая величина логического электрического реле

D. Erregungsgrösse

Е. Input energizing quantity

F. Grandeur d’alimentation d’entrée

Воздействующая величина, на которую электрическое реле предназначено реагировать, если она приложена в заданных условиях

51. Входная воздействующая величина измерительного электрического реле

D. Erregungsgrösse

Е. Input energizing quantity

F. Grandeur d’alimentation d’entrée

Воздействующая величина электрического реле, которая сама представляет характеристическую величину или необходима для ее образования

52. Вспомогательная воздействующая величина электрического реле

D. Versorgungsgrösse

Е. Auxiliary energizing quantity

F. Grandeur d’alimentation auxiliaire

Любая воздействующая величина электрического реле, кроме входных воздействующих величин

53. Возбуждение электрического реле

D. Erregung eines Relais

Приложение одной или нескольких воздействующих величин к электрическому реле

54. Входная цепь электрического реле

D. Erregungskreis

E. Input circuit

F. Circuit d’entree

Совокупность электрических проводящих частей электрического реле, присоединенных к выводам, к которым приложена воздействующая величина

55. Вспомогательная цепь электрического реле

D. Versorgungskreis

E. Auxiliary circuit

E. Circuit auxiliaire

Совокупность электрических проводящих частей электрического реле, присоединенных к выводам, к которым приложена вспомогательная воздействующая величина

56. Номинальное значение воздействующей величины электрического реле

D. Nennwert der Eingangsgrösse

E. Nominal value of an energizing quantity

F. Valeur nominale d’une grandeur d’altmentation

Значение воздействующей величины электрического реле, к которому отнесены некоторые заданные характеристики

57. Предельное значение воздействующей величины электрического реле по термической стойкости в продолжительном режиме работы

D. Thermische Dauerbelastbarkeit eines Eingangskreises

E. Limiting continuous thermal withstand value of an energizing quantity

F. Valeur limite thermique de service continu d’une grandeur d’alimentation

Наибольшее значение воздействующей величины, которое электрическое реле может выдерживать непрерывно в заданных условиях, удовлетворяя требованиям в отношении повышения температуры

58. Предельное значение воздействующей величины электрического реле по термической стойкости в кратковременном режиме работы

D. Thermischer Nennkurzzeitstrom eines Eingangskreises

E. Limiting short-time thermal withstand value of an energizing quantity

F. Valeur limite thermique de courte durée d’une grandeur d’alimentation

Наибольшее значение воздействующей величины, которое электрическое реле может выдерживать в заданных условиях и в течение заданного небольшого отрезка времени без устойчивого ухудшения заданных характеристик вследствие повышения температуры

59. Предельное значение воздействующей величины электрического реле по динамической стойкости

D. Nennstoβstrom eines Eingangskreises

E. Limiting dynamic value of an energizing quantity

F. Valeur limite dynamique d’une grandeur d’alimentation

Наибольшее значение воздействующей величины, которое электрическое реле может выдерживать в заданных условиях формы волны и длительности без устойчивого ухудшения заданных характеристик вследствие динамического эффекта

60. Рабочий диапазон входной воздействующей величины электрического реле

D. Arbeitsbereich der Erregungsgrösse eines Relais

E. Operative range of an energizing quantity

F. Domaine de fonctionnement d’une grandeur d’alimentation

Диапазон значений рассматриваемой входной воздействующей величины электрического реле, в пределах которого в заданных условиях электрическое реле функционирует согласно заданным требованиям

61. Нормируемое значение мощности, потребляемой цепью возбуждения электрического реле

D. Nennverbrauch eines Eingangskreises

E. Rated power of an energizing circuit;

Rated burden of an energizing circuit

F. Valeur assignée de la puissance absorbée par un circuit d’alimentation;

Consommation nominale d’un circuit d’alimentation

Мощность, потребляемая в установленных условиях цепью возбуждения электрического реле и определенная в заданных условиях.

Примечание. Мощность выражается в ваттах для постоянного тока и в вольт-амперах для переменного тока

62. Номинальное сопротивление входной цепи электрического реле

D. Nennimpedanz eines Eingangskreises

E. Rated impedance of an energizing circuit

F. Impedance assignée d’un circuit d’alimentation

Значение полного сопротивления входной цепи электрического реле, определенное в заданных условиях

3. СОСТОЯНИЕ И ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

63. Начальное состояние одностабильного электрического реле

D. Ruhestellung

E. Release condition;

Release state (US)

F. Etat de repos

Заданное состояние невозбужденного одностабильного реле

64. Конечное состояние одностабильного электрического реле

D. Arbeitsstellung

E. Operate condition;

Operate state (US)

F. Etat de travail

Заданное состояние одностабильного электрического реле, когда оно достаточно возбуждено

65. Исходное состояние электрического реле

D. Ausgangsstellung

E. Initial condition;

Initial state (US)

F. Etat initial

Заданное состояние, из которого электрическое реле выходит при срабатывании

66. Состояние завершенного срабатывания электрического реле

D. Wirkstellung

E. Final condition;

Final state (US)

F. Etat final

Состояние электрического реле после срабатывания

67. Срабатывание электрического реле

Ндп. Действие электрического реле

Выполнение электрическим реле предназначенной функции

68. Возврат электрического реле

Ндп. Отпускание электрического реле

Переход электрического реле из состояния завершенного срабатывания в исходное

69. Изменение состояния электрического реле

D. Die Schaltstellung ändern

Срабатывание или возврат электрического реле

70. Выполнение цикла электрического реле

D. Ein Schaltspiel ausführen

Срабатывание электрического реле с последующим возвратом или наоборот

71. Значение величины срабатывания (возврата) электрического реле

D. Ansprechwert

Е. Operate value

F. Valeur de fonctionnement

Значение входной воздействующей или характеристической величины электрического реле, при котором оно срабатывает (возвращается) при заданных условиях

72. Нормируемый параметр несрабатывания электрического реле

D. Nichtansprechwert

Е. Non-operate value

F. Valeur de non fonctionnement

Значение входной воздействующей или характеристической величины электрического реле, при котором оно не должно срабатывать при заданных условиях

73. Нормируемый параметр возврата электрического реле

D. Rückfallwert

Е. Release value

F. Valeur de relâchement

Значение входной воздействующей или характеристической величины, при котором электрическое реле возвращается

74. Нормируемый параметр невозврата электрического реле

D. Haltwert

Е. Non-release value

F. Valeur de non relâchement

Значение входной воздействующей или характеристической величины, при котором электрическое реле не должно возвращаться

75. Нормируемый параметр трогания электрического реле

D. Startwert

Е. Starting value

F. Valeur de démarrage

Значение входной воздействующей или характеристической величины, при котором электрическое реле в заданных условиях трогается при срабатывании

76. Нормируемый параметр трогания при возврате электрического реле

D. Schaltwert

Е. Disengaging value

F. Valeur de dégagement

Заданное значение входной воздействующей величины или характеристической величины, при котором электрическое реле в заданных условиях трогается при возврате

77. Трогание при срабатывании электрического реле

Выход электрического реле из заданного начального или исходного состояния при срабатывании

78. Завершение срабатывания электрического реле

Момент выполнения электрическим реле предназначенной функции в рассматриваемой выходной цепи

79. Завершение возврата электрического реле

Момент достижения заданного исходного или начального состояния электрического реле

80. Трогание при возврате электрического реле

Момент прекращения предварительно выполненной электрическим реле функции в рассматриваемой выходной цепи

81. Отказ срабатывания (возврата) электрического реле

Несостоявшееся требуемое (ый) срабатывание (возврат) электрического реле

4. ВЛИЯЮЩИЕ ВЕЛИЧИНЫ И ФАКТОРЫ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

82. Влияющая (ий) величина (фактор) электрического реле

D. Einflussgrösse (Einflussfaktot)

Е. Influencing quantity (factor)

F. Grandeur (facteur) d’influence

Любая (ой) величина (фактор), способная (ый) изменить одну из заданных характеристик электрического реле.

Примечание. Заданными характеристиками являются, например, срабатывание, возврат, точность

83. Нормальное значение влияющей (его) величины (фактора) электрического реле

D. Referenzwert

Е. Reference value of an influencing quantity (factor)

F. Valeur de référence d’une grandeur (d’un facteur) d’influence

Заданное значение влияющей (его) величины (фактора), к которому отнесены характеристики электрического реле.

Примечание. Для измерительных и логических электрических реле с нормируемым временем эти характеристики включают, в частности, погрешности и их пределы

84. Нормальные условия влияющих величин и факторов электрического реле

D. Referenzbedingungen der Einflussgrössen

Е. Reference conditions of influencing quantities and factors

F. Conditions de référence des grandeurs et des facteurs d’inflence

Совокупность нормальных значений всех влияющих величин и факторов электрического реле

85. Номинальный диапазон влияющей (его) величины (фактора) электрического реле

D. Nennberich einer Einflussgrösse (eines Einflussfaktors)

E. Nominal range of an influencing quantity (factor)

F. Domains nominal d’une grandeur (d’un facteur) d’influence

Диапазон значений влияющей (его) величины (фактора), в пределах которого электрическое реле в заданных условиях удовлетворяет заданным требованиям.

Примечание. Заданными требованиями являются, например, срабатывание, возврат, погрешность, дополнительная погрешность

86. Предельный диапазон влияющей (его) величины (фактора) электрического реле

D. Grenzbereich einer Einflussgrösse (eines Einflussfactors)

E. Extreme range of an influencing quantity (factor)

F. Domaine extrême d’une grandeur (d’un facteur) d’influence

Диапазон значений влияющий (его) величины (фактора), в пределах которого электрическое реле претерпевает только обратимые изменения, не обязательно удовлетворяя любым другим требованиям

5. ИЗМЕРИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РЕЛЕ

87. Характеристическая величина измерительного электрического реле

D. Wirkungsgrösse eines Messrelais

E. Characteristic quantity of a measuring relay

F. Grandeur caractéristique d’un relais de mesure

Электрическая величина, нормируемая в отношении точности и определяющая функциональный признак электрического реле

88. Уставка по характеристической величине измерительного электрического реле

E. Einstellwert der Wirkungsgrösse

E. Setting value of the characteristic quantity

F. Valeur d’ajustement de la grandeur caractéristique

Заданное значение характеристической величины, при котором измерительное электрическое реле должно срабатывать

89. Предельное значение характеристической величины измерительного электрического реле

D. Grenzwert der Wirkungsgrösse

E. Limiting value of the characteristic quantity

F. Valeur limite de la grandeur caractéristique

Одно из предельных значений характеристической величины, прикладываемой в заданных условиях к измерительному электрическому реле без изменения его состояния и без повреждения

90. Диапазон уставок по характеристической величине измерительного электрического реле

D. Einstellbereich der Wirkungsgrösse

E. Setting range of the characteristic quantity

F. Domaine d’ajustement de la grandeur caractéristique

Совокупность всех значений уставок по характеристической величине измерительного электрического реле или каждой из составляющих ее уставки

91. Кратность уставки по характеристической величине измерительного электрического

реле

D. Einstellverhältnis der Wirkungsgrösse

E. Setting ratio of the characteristic quantity

F. Rapport d’ajustement de la grandeur caractéristique

Отношение максимальной уставки по характеристической величине измерительного электрического реле к его минимальной уставке

92. Коэффициент возврата электрического реле

D. Rückfallverhältnis

E. Resetting ratio

F. Rapport de retour

Отношение значения величины возврата к значению величины срабатывания электрического реле

6. ТЕРМИНЫ, ОТНОСЯЩИЕСЯ К ВЫХОДАМ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

93. Воспринимающая часть электрического реле

Часть электрического реле, воспринимающая входные воздействующие величины и превращающая их в удобные для дальнейшего преобразования

94. Преобразующая часть электрического реле

Часть электрического реле, преобразующая род тока, характер изменения во времени электрических величин или вид энергии в удобный для сравнения

95. Сравнивающая часть электрического реле

Часть электрического реле, осуществляющая сравнение преобразованных величин и обеспечивающая дискретную величину на выходе

96. Исполнительная часть электрического реле

Часть электрического реле, осуществляющая скачкообразные изменения состояния выходных электрических цепей

97. Замедляющая часть электрического реле

Часть электрического реле, обеспечивающая требуемую выдержку времени

98. Регулирующая часть электрического реле

Часть электрического реле, предназначенная для регулирования уставки.

Примечание. В одном конструктивном элементе возможно совмещение нескольких частей реле

99. Выходная цепь электрического реле

D. Ausgangskreis

Е. Output circuit

F. Circuit de sortie

Совокупность проводящих частей электрического реле, присоединенных к выводам, между которыми выполняется предусмотренное скачкообразное изменение

100. Цепь контакта электрического реле

D. Kontaktkreis

E. Contact circuit

F. Circuit de contact

Выходная цепь электрического реле, реализуемая с помощью контакта электрического реле

101. Контакт электрического реле

D. Kontaktsatz

E. Contact assembly

F. Ensemble de contact

Совокупность контактных элементов с их изоляцией, которые в результате их относительного движения обеспечивают замыкание или размыкание цепи контакта электрического реле

102. Контактный элемент электрического реле

D. Kontaktglied

E. Contact member

F. Elément de contact

Проводящая часть контакта электрического реле, электрически изолированная от другой части или других частей, если цепь контакта электрического реле разомкнута

103. Контакт-деталь электрического реле

D. Kontaktstück

E. Contact tip (or point)

F. Pièce de contact

Часть контактного элемента электрического реле, с помощью которой происходит замыкание или размыкание контакта

104. Совместный ход контакта электрического реле

D. Kontaktmitgang

E. Contact follow

F. Accompagnement d’un contact

Перемещение контакт-деталей электрического реле при замыкании электрической цепи контакта, которое продолжается в направлении перемещения их при первом соприкосновении

105. Скольжение контакт-деталей электрического реле

D. Kontaktreiben

E. Contact wipe

F. Glissement des pièces de contact

Относительное движение одной контакт-детали электрического реле по другой при замыкании электрической цепи контакта электрического реле

106. Перекат контакт-деталей электрического реле

D. Kontaklrollen

E. Contact roll

F. Roulement des pièces de contact

Относительное движение перекатывания одной контакт-детали электрического реле по другой при замыкании электрической цепи контакта электрического реле

107. Проводящее состояние выходной цепи электрического реле без выходного контакта

D. Durchgeschalteter Ausgangskreis eines Relais ohne Ausgangskontakt

E. Effectively conducting output circuit for relay without output contact

F. Etat passant d’un circuit de sortie pour un relais sans contact de sortie

Состояние выходной цепи электрического реле без выходного контакта, если ее сопротивление меньше заданного значения

108. Непроводящее состояние выходной цепи электрического реле без выходного контакта

D. Gesperrter Ausgangskreis eines Relais ohne Ausgangskontakt

E. Effectively non-conducting output circuit for relay without output contact

F. Etat bloqué d’un circuit de sortie pour un relais sans contact de sortie

Состояние выходной цепи электрического реле без выходного контакта, если ее сопротивление больше заданного значения.

109. Замыкающая выходная цепь электрического реле

D. Ausgangskreis mit Schliesserfunktion

E. Output make circuit

F. Sortie de travail

Выходная цепь электрического реле, разомкнутая контактом или находящаяся в непроводящем состоянии, когда реле находится в начальном состоянии и замкнутая контактом или находящаяся в проводящем состоянии, когда реле находится в конечном состоянии

110. Размыкающая выходная цепь электрического реле

D. Ausgangskreis mit Offnerfunktion

E. Output break circuit

F. Sortie de repos

Выходная цепь электрического реле, замкнутая контактом или находящаяся в проводящем состоянии, когда реле находится в начальном состоянии и разомкнутая контактом или находящаяся в непроводящем состоянии, когда реле находится в конечном состоянии

111. Контакт двустороннего действия электрического реле

D. Wechsler mit mittlerer Ruhestellung

E. Change-over contact with neutral position

F. Contact à deux directions avec position neutre

Переключающий контакт, имеющий устойчивое состояние, в котором обе электрические цепи контакта электрического реле разомкнуты или замкнуты

112. Импульсный контакт электрического реле

D. Wischkontakt

Е. Passing contact

F. Contact de passage

Контакт электрического реле, предназначенный кратковременно размыкать или замыкать соответствующую электрическую цепь контакта, когда реле изменяет свое состояние при срабатывании или при возврате, а также при срабатывании и возврате

113. Предельный длительный ток выходной цепи электрического реле

D. Grenzdauerstrom eines Ausgangskreises

Е. Limiting continuous current of an output circuit

F. Courant limite de service continu d’un circuit de sortie

Наибольшее значение тока, которое предварительно замкнутая или находящаяся в проводящем состоянии выходная цепь электрического реле способна выдерживать длительно в заданных условиях

114. Предельный кратковременный ток выходной цепи электрического реле

D. Grenzkurzzeitstrom eines Ausgangskreises

Е. Limiting short-time current of an output circuit

F. Courant limite de courte durée d’un circuit de sortie

Наибольшее значение тока, которое предварительно замкнутая или находящаяся в проводящем состоянии выходная цепь электрического реле способна выдерживать в заданных условиях в течение заданного короткого промежутка времени

115. Предельная включающая способность электрического реле

D. Einschaltvermögen

Е. Limiting making capacity

F. Pouvoir limite de fermeture

Наибольшее значение тока, которое выходная цепь электрического реле способна замыкать в заданных условиях.

Примечание. Заданными условиями являются, например, напряжение, число замыканий, коэффициент мощности, постоянная времени

116. Предельная отключающая способность электрического реле

D. Ausschaltvermögen

Е. Limiting breaking capacity

F. Pouvoir limite de coupure

Наибольшее значение тока, которое выходная цепь электрического реле способна размыкать в заданных условиях

Примечание. Заданными условиями являются, например, напряжение, число размыканий, коэффициент мощности, постоянная времени

117. Предельная коммутационная способность циклического действия электрического реле

D. Schaltvermögen bei Schaltspielen

E. Limiting cyclic capacity

F. Pouvoir limite de manoeuvre

Наибольшее значение тока, которое выходная цепь электрического реле способна последовательно замыкать и размыкать в заданных условиях.

Примечание. Заданными условиями являются, например, напряжение, число циклов, коэффициент мощности, постоянная времени

7. ВРЕМЕНА, ХАРАКТЕРИЗУЮЩИЕ ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

118. Время размыкания размыкающего контакта электрического реле

D. Ansprechzeit eines Offners

E. Opening time of a break contact

F. Temps de rupture d’un contact de repos

Время от момента, когда входная воздействующая величина электрического реле, находящегося в начальном состоянии, принимает в заданных условиях определенное значение, до момента, когда разомкнется в первый раз размыкающий контакт

119. Время замыкания замыкающего контакта электрического реле

D. Ansprechzeit eines Schliessers

E. Closing time of a make contact

F. Temps d’etablissement d’un contact de travail

Время от момента, когда входная воздействующая величина электрического реле, находящегося в начальном состоянии, принимает в заданных условиях определенное значение, до момента, когда замкнется в первый раз замыкающий контакт

120. Время размыкания замыкающего контакта электрического реле

D. Rückfallzeit eines Schliessers

E. Opening time of a make contact

F. Temps de rupture d’un contact de travail

Время от момента, когда входная воздействующая величина электрического реле, находящегося в начальном состоянии, снимается в заданных условиях, до момента, когда разомкнется в первый раз замыкающий контакт

121. Время замыкания размыкающего контакта электрического реле

D. Rückfallzeit eines Offners

E. Closing time of a break contact

F. Temps d’etablissement d’un contact de repos

Время от момента, когда входная воздействующая величина электрического реле, находящегося в начальном состоянии, снимается в заданных условиях, до момента, когда замкнется в первый раз размыкающий контакт

122. Время срабатывания электрического реле

D. Betätigungszeit

E. Operate time

F. Temps de fonctionnement;

Temps d’action (pour relais de tout ou rien)

Время от момента, когда входная воздействующая или характеристическая величина электрического реле, находящегося в начальном или исходном состоянии, принимает в заданных условиях определенное значение до момента, когда реле завершает срабатывание

123. Время возврата электрического реле

D. Rückfallzeit

Е. Release time

F. Temps de relâchement

Время от момента, когда входная воздействующая или характеристическая величина электрического реле, находящегося в конечном состоянии или в состоянии завершенного срабатывания, принимает в заданных условиях определенное значение, до момента, когда реле завершает возврат

124. Время дребезга контакта электрического реле

D. Prellzeit

Е. Bounce time

F. Temps de rebondissement

Интервал времени между моментом, когда контакт электрического реле в первый раз замыкается или размыкается, и моментом, когда цепь контакта окончательно замкнется или разомкнется

125. Выдержка времени электрического реле

D. Zeitverhalten

E. Specified time

F. Temporisation

Интервал времени от момента подачи или съема возбуждения электрического реле до мгновения выполнения этим реле предназначенной функции, являющейся нормируемой характеристикой времени

126. Программа выдержек времени электрического реле

D. Zeitprogramm eines Relais

E. Time programme

F. Programme de temporisation

Предусмотренная последовательность коммутирования выходных цепей электрического реле с соответствующими выдержками времени.

Примечание. Программа выдержек времени электрического реле определяется для реле с нормируемым временем

127. Уставка выдержки времени электрического реле

D. Einstellwert der Verzögerung

E. Setting value of a specified time

F. Valeur d’ajustement d’une temporisation

Заданное значение выдержки времени, при котором электрическое реле должно сработать

128. Действительное значение выдержки времени электрического реле

D. Istwert der Verzögerung

Е. Actual value of a specified time

F. Valeur mesurée d’une temporisation

Значение выдержки времени электрического реле, полученное в заданных условиях

129. Диапазон уставок выдержки времени электрического реле

D. Einstellbereich der Virzögerung

E. Setting range of a specified time

F. Domaine d’ajustement d’une temporisation

Совокупность значений уставок выдержки времени электрического реле

130. Кратность уставки выдержки времени электрического реле

D. Einstellverhältnis der Zeit

Е. Setting ratio of a specified time

F. Rapport d’ajustement d’une temporisation

Отношение максимального значения уставки выдержки времени электрического реле к ее минимальному значению

131. Время трогания при возврате для заданной функции электрического реле

D. Schaltzeit beim Rückfallen für eine gegebene Funktion

E. Disengaging time for a given function

F. Temps de dégagement pour une fonction considérée

Время от момента, когда входная воздействующая или характеристическая величина электрического реле принимает в заданных условиях определенное значение, вызывающее трогание при возврате электрического реле, до момента, когда оно тронется при возврате

132. Максимальное время возврата для заданной функции электрического реле

D. Höchstwert der Rücklaufzeit

E. Maximum resetting time for a given function

F. Temps maximal de retour pour une fonction considerée

Наибольший интервал времени от момента, когда условия возбуждения электрического реле позволяют ему вернуться, до момента его возврата

133. Время повторной готовности для заданной функции электрического реле

D. Wiederbereitschaftszeit

Е. Recovery time for a given function

F. Temps de récupération pour une fonction considerée

Время, необходимое для того, чтобы электрическое реле в заданных условиях восстановило с некоторым приближением свои характеристики указанных выдержек времени при следующем срабатывании.

Примечание. Степень приближения определяется в процентах

134. Время перекрытия контакта электрического реле

D. Überlappungszeit

Е. Bridging time

F. Temps de chevauchement

Время от момента, когда одна из цепей контакта электрического реле замкнется, до момента, когда другая разомкнется.

Примечание. Время перекрытия контакта электрического реле определяется только для перекрывающего контакта

135. Время перехода контакта электрического реле

D. Übergangszeit

Е. Transit time

F. Temps de transfert

Интервал времени, в течение которого обе цепи контакта электрического реле разомкнуты.

Примечание. Время перехода контакта электрического реле определяется только для неперекрывающего контакта

136. Время устойчивого замыкания (размыкания) контакта электрического реле

D. Ansprech-Rückfallzeit

Е. Time to stable closed (open) condition

F. Temps de fermeture (d’ouverture) stable

Интервал времени от момента достижения входной воздействующей величины электрического реле определенного значения до момента, когда цепь контакта электрического реле замкнется (разомкнется)

137. Разновременность срабатывания (возврата) контактов электрического реле

D. Kontaktzeitdifferenz

Е. Contact time difference

F. Dispersion des temps de contact

Разность между максимальным значением времени срабатывания (возврата) более медленного контакта электрического реле и минимальным значением времени срабатывания (возврата) более быстрого контакта.

Примечание. Разновременность срабатывания (возврата) контактов электрического реле определяется для реле с несколькими контактами одинакового типа (замыкающими или размыкающими)

8. ТЕРМИНЫ, ОТНОСЯЩИЕСЯ К ПОКАЗАТЕЛЯМ ТОЧНОСТИ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

138. Абсолютная погрешность электрического реле

D. Absoluter Fehler

Е. Absolute error

F. Erreur absolue

Алгебраическая разность между значением величины срабатывания или выдержкой времени электрического реле и его уставкой

139. Приведенная погрешность электрического реле

D. Auf den Bezugswert bezogener Fehler

E. Conventional error

F. Erreur conventionnelle

Отношение абсолютной погрешности электрического реле к условно принятому значению

140. Относительная погрешность электрического реле

D. Auf den Einstellwert bezogener Fehler

E. Relative error

F. Erreur relative

Отношение абсолютной погрешности электрического реле к уставке

141. Средняя погрешность электрического реле

D. Mittelwert des Fehlers

E. Mean error

F. Erreur moyenne

Разность между среднеарифметическим значением величины срабатывания или выдержки времени электрического реле и его уставкой

142. Основная погрешность электрического реле

D. Grundfehler

Погрешность электрического реле, определенная в нормальных условиях

143. Средняя основная погрешность электрического реле

D. Mittelwert des Grundfehlers

E. Reference mean error

F. Erreur moyenne de référence

Средняя погрешность электрического реле, определенная в нормальных условиях

144. Предельная погрешность электрического реле

D. Vertrauensgrenze des Fehlers

E. Limiting error

F. Erreur limite

Максимальное значение погрешности, которое можно ожидать в одинаковых заданных условиях для данного электрического реле и для заданного числа проверок

145. Предельная основная погрешность электрического реле

D. Vertrauensgrenze des Grundfehlers

E. Reference limiting error

F. Erreur limite de référence

Предельная погрешность электрического реле, определенная в нормальных условиях

146. Абсолютный разброс электрического реле

D. Vertrauensbereich des Fehlers

E. Consistency

F. Fidélité

Максимальная разница между любыми значениями, измеренными в одинаковых установленных условиях для данного электрического реле и для заданного числа проверок

147. Основной абсолютный разброс электрического реле

D. Vertrauensbereich des Grundfehlers

E. Reference consistency

F. Fidélité de référence

Абсолютный разброс электрического реле, определенный в нормальных условиях

148. Дополнительная погрешность электрического реле

D. Einflusseffekt

E. Variation of the mean error

F. Variation de l’erreur moyenne

Алгебраическая разность между средней погрешностью электрического реле и его средней основной погрешностью

149. Класс точности электрического реле

D. Genauigkeitsklasse

E. Accuracy class index

F. Classe de précision

Число, характеризующее точность электрического реле, условно определяемое выраженной в процентах относительной предельной основной погрешностью

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Величина электрического реле влияющая                                                               82

Величина измерительного электрического реле воздействующая входная      51

Величина измерительного электрического реле характеристическая               87

Величина логического электрического реле воздействующая входная             50

Величина электрического реле воздействующая                                                    49

Величина электрического реле воздействующая вспомогательная                   52

Возбуждение электрического реле                                                                             53

Возврат электрического реле                                                                                      68

Время возврата для заданной функции электрического реле максимальное   132

Время возврата электрического реле                                                                        123

Время дребезга контакта электрического реле                                                       124

Время замыкания замыкающего контакта электрического реле                       119

Время замыкания размыкающего контакта электрического реле                     121

Время перекрытия контакта электрического реле                                                134

Время перехода контакта электрического реле                                                      135

Время повторной готовности для заданной функции электрического реле      133

Время размыкания замыкающего контакта электрического реле                     120

Время размыкания размыкающего контакта электрического реле                   118

Время срабатывания электрического реле                                                              122

Время трогания при возврате для заданной функции электрического реле     131

Время устойчивого замыкания контакта электрического реле                          136

Время устойчивого размыкания контакта электрического реле                        136

Выдержка времени электрического реле                                                                 125

Выполнение цикла электрического реле                                                                  70

Действие электрического реле                                                                                       67

Диапазон влияющей величины электрического реле номинальный                 85

Диапазон влияющей величины электрического реле предельный                     86

Диапазон влияющего фактора электрического реле номинальный                   85

Диапазон влияющего фактора электрического реле предельный                       86

Диапазон входной воздействующей величины

электрического реле рабочий                                                                                      60

Диапазон уставок выдержки времени электрического реле                                129

Диапазон уставок по характеристической величине измерительного

электрического реле                                                                                                      90

Завершение возврата электрического реле                                                              79

Завершение срабатывания электрического реле                                                    78

Значение величины возврата электрического реле                                               71

Значение величины срабатывания электрического реле                                     71

Значение влияющей величины электрического реле нормальное                     85

Значение влияющего фактора электрического реле нормальное                       83

Значение воздействующей величины электрического реле номинальное        56

Значение воздействующей величины электрического реле по

динамической стойкости предельное                                                                         59

Значение воздействующей величины электрического реле по

термической стойкости в кратковременном режиме работы предельное  58

Значение воздействующей величины электрического реле по

термической стойкости в продолжительном режиме работы предельное  57

Значение выдержки времени электрического реле действительное                 128

Значение мощности, потребляемой цепью возбуждения

электрического реле, нормируемое                                                                            61

Значение характеристикой величины измерительного

электрического реле предельное                                                                                89

Изменение состояния электрического реле                                                             69

Класс точности электрического реле                                                                         149

Контакт двустороннего действия электрического реле                                        111

Контакт-деталь электрического реле                                                                        103

Контакт электрического реле                                                                                     101

Контакт электрического реле импульсный                                                             112

Коэффициент возврата электрического реле                                                          92

Кратность уставки выдержки времени электрического реле                              130

Кратность уставки по характеристической величине

измерительного электрического реле                                                                        91

Отказ возврата электрического реле                                                                         81

Отказ срабатывания электрического реле                                                               81

Отпускание электрического реле                                                                                   68

Параметр возврата электрического реле нормируемый                                        73

Параметр невозврата электрического реле нормируемый                                   74

Параметр несрабатывания электрического реле нормируемый                         72

Параметр трогания при возврате электрического реле нормируемый               76

Параметр трогания электрического реле нормируемый                                       75

Перекат контакт-деталей электрического реле                                                      106

Погрешность электрического реле абсолютная                                                       138

Погрешность электрического реле дополнительная                                              148

Погрешность электрического реле основная                                                           142

Погрешность электрического реле основная предельная                                     145

Погрешность электрического реле основная средняя                                            143

Погрешность электрического реле относительная                                                 140

Погрешность электрического реле предельная                                                       144

Погрешность электрического реле приведенная                                                     139

Погрешность электрического реле средняя                                                              141

Программа выдержек времени электрического реле                                            126

Разброс электрического реле абсолютный                                                                146

Разброс электрического реле абсолютный основной                                              147

Разновременность возврата контактов электрического реле                               137

Разновременность срабатывания контакта электрического реле                       137

Реле активной мощности электрическое                                                                  36

Реле без выходного контакта электрическое статическое                                   12

Реле времени электрическое                                                                                       6

Реле герконовое                                                                                                              27

Реле индукционное                                                                                                        25

Реле ионное                                                                                                                     23

Реле магнитоэлектрическое                                                                                        22

Реле мощности электрическое                                                                                    35

Реле направления мощности электрическое                                                            39

Реле направления тока электрическое                                                                     33

Реле напряжения электрическое                                                                                34

Реле полного сопротивления электрическое                                                           41

Реле полупроводниковое                                                                                              29

Реле производной электрическое                                                                                41

Реле разности частот электрическое                                                                          46

Реле реактивной мощности электрическое                                                              27

Реле с выходным контактом электрическое статическое                                    11

Реле сдвига фаз электрическое                                                                                   38

Реле с зависимой выдержкой времени измерительное электрическое              7

Реле симметричных составляющих электрическое                                               43

Реле с независимой выдержкой времени измерительное электрическое          8

Реле с ненормируемым временем электрическое                                                  5

Реле с нормируемым временем электрическое                                                       4

Реле сопротивления направленное электрическое                                                42

Реле сопротивления электрическое                                                                           40

Реле тока электрическое                                                                                              32

Реле ферродинамическое                                                                                             24

Реле ферромагнитное                                                                                                    26

Реле частоты электрическое                                                                                       45

Реле электрическое                                                                                                       1

Реле электрическое вторичное                                                                                   18

Реле электрическое двустабильное                                                                            14

Реле электрическое измерительное                                                                           2

Реле электрическое логическое                                                                                  3

Реле электрическое максимальное                                                                            30

Реле электрическое минимальное                                                                              31

Реле электрическое многофункциональное                                                             47

Реле электрическое неполяризованное                                                                     16

Реле электрическое одностабильное                                                                          13

Реле электрическое первичное                                                                                   17

Реле электрическое поляризованное                                                                         15

Реле электрическое статическое                                                                                10

Реле электрическое указательное                                                                              48

Реле электрическое шунтовое                                                                                     19

Реле электродинамическое                                                                                          23

Реле электромагнитное                                                                                                 21

Реле электромеханическое                                                                                          9

Реле электротепловое                                                                                                   20

Скольжение контакт-деталей электрического реле                                              105

Сопротивление входной цепи электрического реле номинальное                      62

Состояние выходной цепи электрического реле без

выходного контакта непроводящее                                                                           108

Состояние выходной цепи электрического реле без

выходного контакта проводящее                                                                                107

Состояние завершенного срабатывания электрического реле                             66

Состояние одностабильного электрического реле конечное                                64

Состояние одностабильного электрического реле начальное                              63

Состояние электрического реле исходное                                                                65

Способность электрического реле включающая предельная                               115

Способность электрического реле отключающая предельная                             116

Способность циклического действия электрического реле

коммутационная предельная                                                                                       117

Срабатывание электрического реле                                                                          67

Ток выходной цепи электрического реле длительный предельный                   113

Ток выходной цепи электрического реле кратковременный предельный        114

Трогание при возврате электрического реле                                                            80

Трогание при срабатывании электрического реле                                                  77

Условия влияющих величин и факторов электрического реле нормальные   84

Уставка выдержки времени электрического реле                                                 127

Уставка по характеристической величине измерительного

электрического реле                                                                                                      88

Фактор электрического реле влияющий                                                                   82

Ход контакта электрического реле совместный                                                     104

Цепь контакта электрического реле                                                                          100

Цепь электрического реле вспомогательная                                                           55

Цепь электрического реле входная                                                                            54

Цепь электрического реле выходная                                                                         99

Цепь электрического реле выходная замыкающая                                                109

Цепь электрического реле выходная размыкающая                                              110

Часть электрического реле воспринимающая                                                         93

Часть электрического реле замедляющая                                                                97

Часть электрического реле исполнительная                                                           96

Часть электрического реле преобразующая                                                             94

Часть электрического реле регулирующая                                                               98

Часть электрического реле сравнивающая                                                              95

Элемент электрического реле контактный                                                             102

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

Absoluter Fehler                                                                                                                  138

Ansprech-Rückfallzeit                                                                                                          136

Ansprechwert                                                                                                                      71

Asprechzeil eines Öffners                                                                                                     118

Ansprechzeit eines Schliessers                                                                                              119

Arbeitsbereich der Erregungsgrösse eines Relais                                                                   60

Arbeitsstellung                                                                                                                      64

Auf den Bezugswert bezogener Fehler                                                                                  139

Auf den Einstellwert bezogener Fehler                                                                                  140

Ausgangskreis                                                                                                                      99

Ausgangskreis mit Öffnerfunktion                                                                                          110

Ausgangskreis mit Schliesserfunktion                                                                                    109

Ausgangsstellung                                                                                                                  65

Ausschaltvermögen                                                                                                              116

Betätigungszeit                                                                                                                     122

Bistabiles Relais                                                                                                                   14

Die Schaltstellung ändern                                                                                                      69

Drehspulrelais                                                                                                                      22

Durchgeschalteter Ausgangskreis eines Relais ohne Ausgangskontakt                                    107

Einflusseffekt                                                                                                                        148

Einflussgrösse (Einflussfaktor)                                                                                               82

Eingangsgrösse                                                                                                                     49

Ein Schaltspiel ausführen                                                                                                       70

Einschaltvermögen                                                                                                                116

Einstellbereich der Verzögerung                                                                                            129

Einstellbereich der Werkungsgrösse                                                                                      90

Einstellverhältnis der Wirkungsgrösse                                                                                    91

Einstellverhaltnis der Zeit                                                                                                      130

Einstellwert der Verzögerung                                                                                                127

Einstellwert der Wirkungsgrösse                                                                                           88

Elektrisches Relais                                                                                                                1

Elektrodynamisches Relais                                                                                                    23

Elektromagnetisches Relais                                                                                                   21

Elektromechanisches Relais                                                                                                  9

Erregung eines Relais                                                                                                            53

Erregungsgrösse                                                                                                              50, 51

Erregungskreis                                                                                                                     54

Frequenzrelais                                                                                                                      45

Genauigkeitsklasse                                                                                                               149

Gesperrter Ausgangskreis eines Relais ohne Ausgangskontakt                                               108

Grenzberetch einer Einflussgrösse (eines Einflussfaktors)                                                       86

Grenzdaulrstrom eines Ausgangskreises                                                                                113

Grenzkurzzeitstrom eines Ausgangskreises                                                                            114

Grenzwert der Wirkungsgrösse                                                                                             89

Grundfehler                                                                                                                          142

Halbleiterrelais                                                                                                                     29

Haltwert                                                                                                                               74

Höchstwert der Rücklaufzeit                                                                                                 132

Induktionsrelais                                                                                                                    25

Impedanzrelais                                                                                                                     41

lonenrelais                                                                                                                            28

Istwert der Verzögerung                                                                                                       128

Kontaktglied                                                                                                                        102

Kontaktkreis                                                                                                                        100

Kontaktmitgang                                                                                                                    104

Kontaktreiben                                                                                                                      105

Kontaktrollen                                                                                                                       106

Kontaktsatz                                                                                                                         101

Kontaktstück                                                                                                                       103

Kontaktzeitdifferenz                                                                                                             137

Leistungsrelais                                                                                                                      35

Leistungsrichtungsrelais                                                                                                         39

Maximalrelais                                                                                                                       30

Messrelais                                                                                                                            2

Messrelais mit abhängiger Zeitkennlinie                                                                                 7

Messrelais mit unabhängiger Zeitkennlinie                                                                              8

Minimalrelais                                                                                                                        31

Mit Fallklappen Relais                                                                                                          48

Mittelwert des Fehlers                                                                                                          141

Mittelwert des Grundfehlers                                                                                                  143

Monostabiles Relais                                                                                                             13

Nennbereich einer Einfussgrösse (eines Einflussfaktors)                                                         85

Nennimpedanz eines Eingangskreises                                                                                    62

Nennstoβistrom eines Eingangskreises                                                                                  59

Nennverbrauch eines Eingangskreises                                                                                   61

Nennwert der Eingangsgrösse                                                                                               56

Nichtansprechwert                                                                                                               72

Nichtpolarisiertes Relais                                                                                                       16

Prellzeit                                                                                                                                124

Primärrelais                                                                                                                          17

Polarisiertеs Relais                                                                                                               15

Reed-Relais                                                                                                                         27

Referenzbedingungen der Einflussgrössen                                                                              84

Referenzwert                                                                                                                        83

Relais mit festgelegtem Zeitverhalten                                                                                     4

Relais ohne festgelegten Zeitverhalten                                                                                    5

Richtungsabhängiges Relais                                                                                                   33

Ruckfallverhältnis                                                                                                                 92

Rückfallwert                                                                                                                         73

Rückfallzeit                                                                                                                          123

Rückfallzeit eines Öffners                                                                                                      121

Rückfallzeit eines Schliessers                                                                                                120

Ruhestellung                                                                                                                         63

Schaltrelais                                                                                                                           3

Schaltvermögen bei Schaltspielen                                                                                          117

Schaltwert                                                                                                                            76

Schaltzeit beim Rückfallen für eine gegebene Funktion                                                           131

Sekundärreiais                                                                                                                     18

Shuntrelais                                                                                                                           19

Spannungsrelais                                                                                                                    34

Startwert                                                                                                                              75

Statisches Relais                                                                                                                   10

Statisches Relais ohne Ausgangskontakt                                                                               12

Statisches Relais mit Ausgangskontakt                                                                                  11

Stromrelais                                                                                                                           33

Thermische Dauerbelastbarkeit eines Eingangskreises                                                            57

Thermischer Nennkurzzeitstrom eines Eingangskreises                                                           58

Thermisches Relais                                                                                                               20

Übergangszeit                                                                                                                      135

Überlappungszeit                                                                                                                  134

Versorgungsgrösse                                                                                                               52

Versorgungskreis                                                                                                                 55

Vertrauensbereich des Fehlers                                                                                              146

Vertrauensbereich des Grundfehlers                                                                                      147

Vertrauensgrenze des Fehlers                                                                                               144

Vertrauensgrenze des Grundfehlers                                                                                       145

Wechsler mit muttlerer Ruhestellung                                                                                      111

Widerstandsrelais                                                                                                                 40

Wiederbereitschaftszeit                                                                                                         133

Wirkstellung                                                                                                                         66

Wirkungsgrösse eines Messrelais                                                                                          87

Wischkontakt                                                                                                                       112

Zeitprogramm eines Relais                                                                                                    126

Zeitrelais                                                                                                                              6

Zeitverhalten                                                                                                                        125

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Absolute error                                                                                                                      138

Accuracy class index                                                                                                            149

Active power relay                                                                                                               36

Actual value of a specified time                                                                                             128

All-or-nothing relay                                                                                                              3

Auxiliary circuit                                                                                                                    55

Auxiliary energizing quantity                                                                                                  52

Bistable relay                                                                                                                       14

Bounce time                                                                                                                         124

Bridging time                                                                                                                        134

Change-over contact with neutral position                                                                             111

Characteristic quantity of a measuring relay                                                                           87

Closing time of a break contact                                                                                             121

Closing time of a make contact                                                                                             119

Consistency                                                                                                                         146

Contact assembly                                                                                                                 101

Contact circuit                                                                                                                      100

Contact follow                                                                                                                     104

Contact member                                                                                                                  102

Contact roll                                                                                                                          106

Contact time difference                                                                                                         137

Contact tip (or point)                                                                                                            103

Contact wipe                                                                                                                       105

Conventional error                                                                                                               139

Current relay                                                                                                                        32

Dependent-time measuring relay                                                                                           7

Directional relay                                                                                                                   33

Disengaging time for a given function                                                                                     131

Disengaging value                                                                                                                 76

Effectively conducting output circuit for relay

without output contact                                                                                                          107

Effectively non-conducting output circuit for relay

without output contact                                                                                                          108

Electrical relay                                                                                                                      1

Electrodynamic relay                                                                                                            23

Electromagnetic relay                                                                                                           21

Electromechanical relay                                                                                                        9

Energizing quantity                                                                                                                49

Extreme range of an influencing quantity (factor)                                                                    86

Ferro-dynamic relay                                                                                                             23

Final condition                                                                                                                      66

Final state (US)                                                                                                                    66

Frequency relay                                                                                                                   45

Gas-filled relay                                                                                                                     28

Impedance relay                                                                                                                   41

Independent-time measuring relay                                                                                         8

Indicating relay                                                                                                                     48

Induction relay                                                                                                                     25

Influencing quantity (factor)                                                                                                   82

Initial condition                                                                                                                     65

Initial state (US)                                                                                                                   65

Input circuit                                                                                                                          54

Input energizing quantity                                                                                                  50, 51

Limiting breaking capacity                                                                                                    116

Limiting continuous current of an output circuit                                                                      113

Limiting continuous thermal withstand value of an energizing quantity                                      57

Limiting cyclic capacity                                                                                                         117

Limiting dynamic value of an energizing quantity                                                                     59

Limiting error                                                                                                                       144

Limiting making capacity                                                                                                       115

Limiting short-time current of an output circuit                                                                       114

Limiting short-time thermal withstand value of an energizing quantity                                       58

Limiting value of the characteristic quantity                                                                            89

Magnetoelectric relay                                                                                                           22

Maximum relay                                                                                                                    30

Maximum resetting time for a given function                                                                          132

Mean error                                                                                                                          141

Measuring relay                                                                                                                    22

Minimum relay                                                                                                                     31

Monostable relay                                                                                                                 13

Network-phasing relay                                                                                                         38

Nominal range of an influencing quantity (factor)                                                                    85

Nominal value of an energizing quantity                                                                                 56

Non-operate value                                                                                                               72

Non-polarized relay                                                                                                             16

Non-release value                                                                                                                74

Non-specified-time relay                                                                                                      5

Opening time of a break contact                                                                                           118

Opening time of a make contact                                                                                            120

Operate condition                                                                                                                64

Operate state (US)                                                                                                               64

Operate time                                                                                                                        122

Operate value                                                                                                                      71

Operative range an energizing quantity                                                                                  60

Output break circuit                                                                                                             110

Output circuit                                                                                                                       99

Output make circuit                                                                                                              109

Passing contact                                                                                                                    112

Polarized relay                                                                                                                     15

Power-direction relay                                                                                                           39

Power relay                                                                                                                         35

Primary relay                                                                                                                        17

Rated burden of an energizing circuit                                                                                     61

Rated impedance of an energizing circuit                                                                               62

Rated power of an energizing circuit                                                                                      61

Reactive power relay                                                                                                            37

Recovery time for a given function                                                                                        133

Reference conditions of influencing quantities and factors                                                       84

Reference consistency                                                                                                          147

Reference limiting error                                                                                                         145

Reference mean error                                                                                                           143

Reference value of an influencing quantity (factor)                                                                  83

Relative error                                                                                                                       140

Release condition                                                                                                                 63

Release state (US)                                                                                                               63

Release time                                                                                                                         123

Release value                                                                                                                       73

Resetting ratio                                                                                                                      92

Resistance relay                                                                                                                   40

Secondary relay                                                                                                                   18

Setting range of a specified time                                                                                            129

Setting range of the characteristic quantity                                                                             90

Setting ratio of a specified time                                                                                             130

Setting ratio of the characteristic quantity                                                                               91

Setting value of a specified time                                                                                            127

Setting value of the characteristic quantity                                                                              88

Shunt relay                                                                                                                           19

Specified time                                                                                                                      125

Specified-time relay                                                                                                              4

Starting value                                                                                                                       75

Static relay                                                                                                                           10

Static relay with output contact                                                                                             11

Static relay without output contact                                                                                        12

Thermal electrical relay                                                                                                         20

Time programme                                                                                                                  126

Time relay                                                                                                                            6

Time to stable closed (open) condition                                                                                  136

Transit time                                                                                                                          135

Variation of the mean error                                                                                                   148

Voltage relay                                                                                                                        34

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Accompagnement d’un contact                                                                                             104

Circuit auxiliaire                                                                                                                    55

Circuit de contact                                                                                                                 100

Circuit d’entrée                                                                                                                    54

Circuit de sortie                                                                                                                    99

Classe de précision                                                                                                              149

Conditions de référence des grandeurs et des facteurs d’influence                                          84

Consommation nominale d’un circuit d’alimentation                                                               61

Contact à deux directions avec position neutre                                                                      111

Contact de passage                                                                                                              112

Courant limite de courte durée d’un circuit de sortie                                                              114

Courant limite de service continu d’un circuit de sortie                                                           113

Dispersion des temps de contact                                                                                           137

Domaine d’ajustement de la grandeur caractéristique                                                             90

Domaine d’ajustement d’une temporisation                                                                           129

Domaine de fonctionnement d’une grandeur d’alimentation                                                    60

Domaine extreme d’une grandeur (d’un facteur) d’influence                                                   86

Domaine nominal d’une grandeur (d’un facteur) d’influence                                                   85

Elément de contact                                                                                                               102

Ensemble de contact                                                                                                            101

Erreur absolue                                                                                                                      138

Erreur conventionelle                                                                                                            139

Erreur limite                                                                                                                         144

Erreur limite de référence                                                                                                      145

Erreur moyenne                                                                                                                    141

Erreur moyenne de référence                                                                                                143

Erreur relative                                                                                                                      140

Etal bloqué dun circuit de sortie pour un relais sans contact de sortie                                    108

Etat de героs                                                                                                                       63

Etat de travail                                                                                                                       64

Etat final                                                                                                                               66

Etat initial                                                                                                                             65

Etat passant dun circuit de sortie pour relais sans contact de sortie                                       107

Fidélité                                                                                                                                 146

Fidélité de référence                                                                                                             147

Glissement des pièces de contact                                                                                          105

Grandeur caractéristique dun relais de mesure                                                                      87

Grandeur dalimentation                                                                                                       49

Grandeur dalimentation auxiliaire                                                                                         52

Grandeur dalimentation dentrée                                                                                     50, 51

Grandeur (facteur) dinfluence                                                                                              82

Impédance assignée dun circuit dalimentation                                                                      62

Pièce de contact                                                                                                                   103

Pouvoir limite de coupure                                                                                                     116

Pouvoir limite de fermeture                                                                                                   115

Pouvoir limite de manoeuvre                                                                                                 117

Programme de temporisation                                                                                                126

Rapport dajustement de la grandeur caractéristique                                                              91

Rapport dajustemenl dune temporisation                                                                            130

Rapport de retour                                                                                                                92

Relais à induction                                                                                                                 25

Relais à maximum                                                                                                                 30

Relais à minimum                                                                                                                  31

Relais à temps non spécifié                                                                                                   5

Relais à temps spécifié                                                                                                          4

Relais bistable                                                                                                                      14

Relais de courant                                                                                                                  32

Relais de frequence                                                                                                              45

Relais dimpedance                                                                                                              41

Relais de mesure                                                                                                                  2

Relais de mesure à temps dépendant                                                                                     7

Relais de mesure à temps indépendant                                                                                  8

Relais de puissance                                                                                                              35

Relais de puissance active                                                                                                     36

Relais de puissance réactive                                                                                                  37

Relais de signalisation                                                                                                           48

Relais de tension                                                                                                                  34

Relais de tout ou rien                                                                                                            3

Relais directionnel                                                                                                                33

Relais directionnel de puissance                                                                                            39

Relais électrique                                                                                                                   1

Relais électrique thermique                                                                                                   20

Relais électrodynamique                                                                                                       23

Relais électromagnétique                                                                                                      21

Relais électromécanique                                                                                                       9

Relais ferrodynamique                                                                                                          24

Relais ferromagnétique                                                                                                         26

Relais ionique                                                                                                                       28

Relais magnéto-électrique                                                                                                     22

Relais monostable                                                                                                                13

Relais non polarisé                                                                                                               16

Relais polarisé                                                                                                                      15

Relais primaire                                                                                                                     17

Relais secondaire                                                                                                                 18

Relais statique                                                                                                                      10

Relais statique à contact de sortie                                                                                         11

Relais statique sans contact de sortie                                                                                     12

Relais sur shunt                                                                                                                    19

Relais temporisé                                                                                                                   6

Roulement des pièces de contact                                                                                          106

Sortie de repos                                                                                                                    110

Sortie de travail                                                                                                                    109

Temporisation                                                                                                                      125

Temps daction (pour relais de tout ou rien)                                                                          122

Temps de chevauchement                                                                                                     134

Temps de dégagement pour une fonction considérée                                                             131

Temps de fermeture (douverture) stable                                                                               136

Temps de fonctionnement                                                                                                     122

Temps de rebondissement                                                                                                    124

Temps de récupération pour une fonction considérée                                                            133

Temps de relâchement                                                                                                          123

Temps de rupture dun contact de repos                                                                               118

Temps de rupture dun contact de travail                                                                              120

Temps d’établissement dun contact de repos                                                                       121

Temps d’établissement dun contact de travail                                                                       119

Temps de transfert                                                                                                               136

Temps maximal de retour pour une fonction considérée                                                         132

Valeur assignée de la puissance absorbée par un circuit dalimentation                                   61

Valeur dajustement de la grandeur caractéristique                                                                88

Valeur dajustement dune temporisation                                                                               127

Valeur de dégagement                                                                                                          76

Valeur de démarrage                                                                                                            75

Valeur de fonctionnement                                                                                                     71

Valleur de non fonctionnement                                                                                              72

Valeur de non relâchement                                                                                                   74

Valeur de référence dune grandeur (dun facteur) dinfluence                                               83

Valeur de relâchement                                                                                                          73

Valeur limite de la grandeur caractéristique                                                                            89

Valeur limite dynamique dune grandeur dalimentation                                                          59

Valeur limite thermique de courte durée dune grandeur dalimentation                                   58

Valeur limite thermique de service continu dune grandeur dalimentation                               57

Valeur mesurée dune temporisation                                                                                     128

Valeur nominale dune grandeur dalimentation                                                                      56

Variation de 1erreur moyenne                                                                                             148

ПРИЛОЖЕНИЕ

Справочное

ДИАГРАММА, ПОЯСНЯЮЩАЯ ОТДЕЛЬНЫЕ ТЕРМИНЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ РЕЛЕ

Черт. 1

СХЕМА, ПОЯСНЯЮЩАЯ ВЫХОДНУЮ ЦЕПЬ ЭЛЕКТРОМЕХАНИЧЕСКОГО РЕЛЕ

1 - контакт; 2 - цепь контакта; 3 - контактный элемент; 4 - контакт-деталь

Черт. 2

содержание

ПРИЛОЖЕНИЕ.. 19

Справочное. 19

ДИАГРАММА, ПОЯСНЯЮЩАЯ ОТДЕЛЬНЫЕ ТЕРМИНЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ РЕЛЕ. 19
