ГОСТ 17216-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЧИСТОТА ПРОМЫШЛЕННАЯ

Классы чистоты жидкостей

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 19 от 24 мая 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба «Туркменстандартлары»

Республика Узбекистан

Узгосстандарт

Украина

Госпотребстандарт Украины

(Поправка от 01.10.2004 г.).

3 Приложения А, Б настоящего стандарта идентичны основным положениям международного стандарта ИСО 4406-99 «Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами»

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 25 декабря 2001 г. № 595-ст межгосударственный стандарт ГОСТ 17216-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 17216-71

СОДЕРЖАНИЕ

1 Область применения. 2

2 Термины и определения. 2

3 Основные положения. 2

Приложение А Кодирование промышленной чистоты жидкостей в системах гидроприводов согласно ИСО 4406. 3

Приложение Б Графическое представление кодового числа. 5

Приложение В Метод определения класса чистоты по индексу загрязненности. 6

Приложение Г Примерное соотношение между классами и кодами чистоты.. 6

Приложение Д Библиография. 6

ГОСТ 17216-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЧИСТОТА ПРОМЫШЛЕННАЯ

Классы чистоты жидкостей

Industrial cleanliness. Grades of liquids purity

Дата введения 2003-01-01

1 Область применения

Стандарт устанавливает классификацию промышленной чистоты (ПЧ) жидкостей, применяемых при изготовлении, эксплуатации и ремонте машин и приборов (рабочих жидкостей гидравлических систем привода и управления машин, приводов инструментов; смазочных масел, жидких топлив, растворителей), а также кодирование ПЧ жидкостей, используемых в системах гидропривода.

Настоящий стандарт применяют при установлении норм ПЧ и указании классов чистоты жидкости в технических требованиях к жидкостям при их поставке, транспортировании и хранении в нормативной, конструкторской и технологической документации на изготовление, эксплуатацию и ремонт машин, приборов и инструментов.

2 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

2.1 частица загрязнителя: Твердый, жидкий или многофазный объект, в том числе микроорганизм, размерами до 200 мкм (за исключением волокон, длина которых может достигать 300 мкм).

2.2 размер частицы: Максимальный линейный размер проекции частицы в плоскости наблюдения оптического или электронного микроскопа или эквивалентный диаметр частицы, определенный иными средствами измерений.

2.3 эквивалентный диаметр частицы: Диаметр сферической частицы с известными свойствами, оказывающей такое же воздействие на средство измерений, что и измеряемая частица.

2.4 волокно: Загрязнитель, длина которого 200 - 300 мкм и превышающая толщину загрязнителя не менее чем в десять раз.

3 Основные положения

3.1 Классы чистоты жидкостей выбирают по таблице 1.

Допускается по усмотрению разработчика и согласованию с заказчиком уровень загрязненности жидкости для гидропривода устанавливать и кодировать в соответствии с приложением А.

3.2 Допускается методику определения класса чистоты жидкостей в соответствии с таблицей 1 устанавливать разработчику продукции с учетом всех стадий жизненного цикла продукции.

Примечание - Метод определения класса чистоты жидкости по индексу загрязненности приведен в приложении В.

Таблица 1 - Зависимость класса чистоты жидкостей от числа частиц загрязнителя

Класс чистоты жидкостей

Число частиц загрязнителя в (100 ± 0,5) см3 жидкости при размере частиц, мкм, не более

Масса загрязнителей, %, не более

от 0,5 до 1

св. 1 до 2

св. 2 до 5

св. 5 до 10

св. 10 до 25

св. 25 до 50

св. 50 до 100

св. 100 до 200

волокна

00

800

400

32

8

4

1

Отсутствие

АО

АО

Не нормируется

0

1600

800

63

16

8

2

Отсутствие

1



1600

125

32

16

3

Отсутствие

2





250

63

32

4

1

3

Не нормируется

125

63

8

2

4

250

125

12

3

5

500

250

25

4

1

6

1000

500

50

6

2

1

0,000032

7

2000

1000

100

12

4

2

0,000064

8

4000

2000

200

25

6

3

0,000125

9

8000

4000

400

50

12

4

0,00025

10

16000

8000

800

100

25

5

0,0005

11

31500

16000

1600

200

50

10

0,001

12

63000

31500

3150

400

100

20

0,002

13



63000

6300

800

200

40

0,004

14

125000

12500

1600

400

80

0,008

15



25000

3150

800

160

0,016

16

50000

6300

1600

315

0,032

17



12500

3150

630

0,064

Примечания

1 «Отсутствие» означает, что при взятии одной пробы жидкости частицы заданного размера не обнаружены или при взятии нескольких проб общее число обнаруженных частиц меньше числа взятых проб.

2 «АО» - абсолютное отсутствие частиц загрязнителя.

3 Зависимость класса чистоты жидкостей от массы содержащегося в ней загрязнителя с учетом числа частиц загрязнителя в жидкости является справочной. Массы приведены для частиц загрязнителя со средней плотностью 4´103 кг3 и плотностью жидкости 1´103 кг3.

ПРИЛОЖЕНИЕ А
(рекомендуемое)

Кодирование промышленной чистоты жидкостей в системах гидроприводов согласно ИСО 4406 [1]

А.1 Назначение и область применения

Настоящее приложение устанавливает коды, применяемые при определении числа твердых частиц в рабочих жидкостях, используемых в системах гидропривода.

А.2 Определение кода

А.2.1 Общие положения

Цель кода - упростить представление данных о числе частиц отнесением частиц к классам или кодам, в которых увеличение одного кода удваивает уровень загрязненности последующего.

Первоначальный код в соответствии с ИСО 4406 [2] устанавливал два размера представления частиц ³ 5 и ³ 15 мкм. Размеры представления частиц были пересмотрены и изменены для использования другой методики калибровки автоматических счетчиков частиц. Установлены размеры ³ 4, ³ 6 и ³ 14 мкм; последние два размера частиц эквивалентны 5 и 15 мкм. Использован метод калибровки автоматических счетчиков частиц по ИСО 4402 [3]. ИСО 4402 [3] заменен на ИСО 11171 [4].

Измерение частиц оптическим микроскопом по ИСО 4407 [5] устанавливает размер частицы как равный ее наибольшему размеру, в то время как автоматический счетчик частиц дает размер эквивалентной частицы по площади ее поперечного сечения, поэтому в большинстве случаев возникает значительное отличие от результатов подсчета частиц микроскопом. Размеры частиц, представленные для измерения микроскопом, ³ 5 и ³ 15 мкм не изменяются.

Подсчеты частиц зависят от множества факторов: отбора и подготовки проб, точности счетчика, пробоотборников и их чистоты. При отборе проб внимание должно быть сосредоточено на том, чтобы проба в пробоотборнике соответствовала жидкости в системе.

А.2.2 Основные компоненты числового кода

Код, соответствующий уровню загрязненности, состоит из трех классификационных чисел, позволяющих следующее дифференцирование размеров и распределение частиц и представляющих:

- первое - число частиц, равных или больших 4 мкм в 1 см3 рабочей жидкости;

- второе - число частиц, равных или больших 6 мкм в 1 см3 рабочей жидкости;

- третье - число частиц, равных или больших 16 мкм в 1 см3 рабочей жидкости.

При подсчете частиц микроскопом код состоит из двух классификационных чисел 5 и 15 мкм.

А.2.3 Распределение классификационных чисел

А.2.3.1 Классификационные числа распределяют по числу подсчитанных частиц, содержащихся в 1 см3 рабочей жидкости (см. таблицу А.1).

А.2.3.2 Для обеспечения приемлемого соответствия классификационного числа каждому шагу в таблице А.1 соответствует шаговое отношение, равное двум шагам (в основном) для граф наибольшего и наименьшего числа частиц в 1 см3.

Таблица А.1 - Распределение классификационных чисел

Число частиц в 1 см3

Классификационное число

от

до (включительно)

2500000



> 28

1300000

2600000

28

640000

1300000

27

320000

640000

26

160000

320000

25

80000

160000

24

40000

80000

23

20000

40000

22

10000

20000

21

5000

10000

20

2500

5000

19

1300

2500

18

640

1300

17

320

640

16

160

320

15

80

160

14

40

80

13

20

40

12

10

20

11

5

10

10

2,5

5

9

1,3

2,5

8

0,64

1,3

7

0,32

0,64

6

0,16

0,32

5

0,08

0,16

4

0,04

0,08

3

0,02

0,04

2

0,01

0,02

1

0,00

0,01

< 1

Воспроизводимость ниже классификационного числа 8 зависит от реального числа подсчитанных частиц в пробе жидкости. Результат подсчета должен быть больше 20 частиц. Если это невозможно, то поступают согласно 2.4.7.

А.2.4 Определение числового кода на основе анализа автоматических счетчиков частиц

А.2.4.1 Подсчет частиц проводят в соответствии с ИСО 11500 [6] или другого признанного метода, используя автоматический счетчик частиц, калиброванный по ИСО 11171 [4].

А.2.4.2 Первое классификационное число устанавливают по числу частиц, равных или больших 4 мкм.

А.2.4.3 Второе классификационное число устанавливают по числу частиц, равных или больших 6 мкм.

А.2.4.4 Третье классификационное число устанавливают по числу частиц, равных или больших 14 мкм.

А.2.4.5 Числа записывают последовательно и разделяют наклонной чертой.

Пример - Код 22/18/13 означает, что в 1 см3 данной пробы жидкости содержится от 20000 до 40000 частиц, равных или больших 4 мкм; от 1300 до 2500 частиц, равных или больших 6 мкм; от 40 до 80 частиц, равных или больших 15 мкм.

А.2.4.6 При записи числового кода допускается применять обозначения «*» - слишком много частиц для подсчета, поэтому они не считались или «-» (не считаются).

Примеры

а) */19/14 - в пробе слишком много частиц, равных или больших 4 мкм, для подсчета;

б) -/19/14 - частицы, равные или большие 4 мкм, не считались;

А.2.4.7 Когда результат подсчета частиц в 1 см3 меньше 20, классификационное число указывают символом ³.

Пример - Код 14/12/ ³ 7 означает, что в 1 см3 данной пробы жидкости содержится > 80 и £ 160 частиц, равных или больших 4 мкм, и > 20 и £ 40 частиц, равных или больших 6 мкм. Третья часть кода «³ 7» означает, что в 1 см3 содержится > 0,64 и £ 1,3 частиц, равных или больших 14 мкм, т.е. подсчитано меньше 20 частиц, что снижает статистическую достоверность. Поэтому 14 мкм часть кода в действительности могла быть выше 7. Вследствие этого снижается значимость частиц 14 мкм, т.е. счет частиц принимают > 1,3 частиц в 1 см3.

А.2.5 Определение числового кода при измерении микроскопом

А.2.5.1 Подсчет частиц - в соответствии с ИСО 4407 [5].

А.2.5.2 Первое классификационное число устанавливают по числу частиц, равных или больших 5 мкм.

А.2.5.3 Второе классификационное число устанавливают по числу частиц, равных или больших 15 мкм.

А.2.5.4 Для согласования расчетов, полученных автоматическим счетчиком частиц, код устанавливает три классификационных числа с обозначением первого: «-».

Пример кода для согласования расчетов - /18/13.

А.3 Форма записи при ссылке на настоящий стандарт

В отчетах по испытаниям, каталогах и проспектах используют следующую ссылку: «Код твердых загрязнителей соответствует ГОСТ 17216-2001, приложение А которого идентично стандарту ИСО 4406 «Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами».

ПРИЛОЖЕНИЕ Б
(рекомендуемое)

Графическое представление кодового числа

Код загрязнителя, определенного автоматическим счетчиком частиц, устанавливают подбором первого классификационного числа по общему числу частиц, равных или больших 4 мкм; подбором второго классификационного числа по общему числу частиц, равных или больших 6 мкм, и подбором третьего классификационного числа по общему числу частиц, равных или больших 14 мкм. Затем три числа записывают последовательно и разделяют наклонной чертой. Например, 22/18/13 (см. рисунок Б.1). При определении частиц с помощью микроскопа для первого классификационного числа используют знак «-», второе и третье устанавливают подсчетом 5 и 15 мкм частиц соответственно.

Интерполяция частиц допускается, экстраполяция - не допускается.

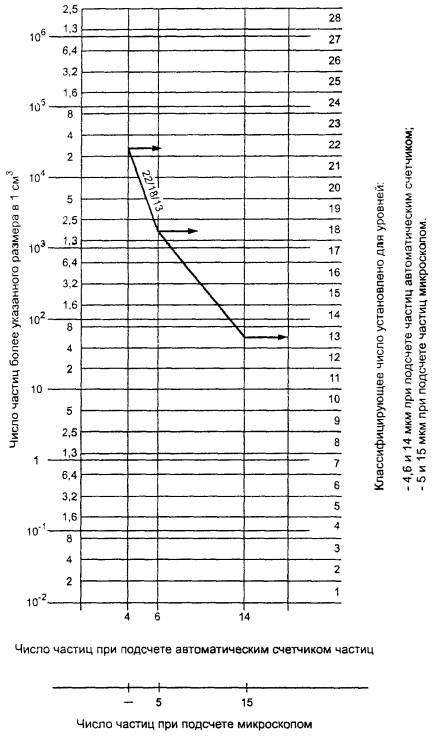

Рисунок Б.1 - Графическое представление кодового числа

ПРИЛОЖЕНИЕ В
(справочное)

Метод определения класса чистоты по индексу загрязненности

Класс чистоты гидравлической жидкости, соответствующей классам 8 - 14, допускается определять по индексу загрязненности жидкости.

Индекс загрязненности z вычисляют по формуле

z = 0,001 (10n10 + 25n50 + 50n50 + 100n100 + 200n200 + 400nВ),

где 0,001 - масштабный коэффициент (введен для удобства пользования индексом загрязненности);

n10, n50, n50, n100, n200, nВ - число частиц и волокон в 100 см3 жидкости с размером частиц в интервалах 5 - 10, 10 - 25, 50 - 100, 100 - 200 мкм.

Класс чистоты жидкости устанавливают по индексу загрязненности, затем в таблице В.1 выбирают ближайшее наибольшее его значение.

Значение класса чистоты по индексу загрязненности устанавливают по таблице В.1.

Таблица В.1.

Индекс загрязненности z

105

210

415

830

1645

3275

6520

Класс чистоты

8

9

10

11

12

13

14

Для классов чистоты 13 - 14 число частиц размером 5 - 10 мкм не нормируют. Поэтому значение n5-10 для классов 13 - 14 получено экстраполированием распределения частиц интервала 5 - 10 в предыдущих классах.

ПРИЛОЖЕНИЕ Г
(справочное)

Примерное соотношение между классами и кодами чистоты

Класс чистоты по таблице 1

Код по ИСО 4406

Класс чистоты по таблице 1

Код по ИСО 4406

00

6/5/2

9

-/14/12

0

7/5/3

10

-/15/13

1

8/6/4

11

-/16/13

2

9/7/5

12

-/17/14

3

-/8/6

13*

-/18/16

4

-/9/7

14*

-/19/16

5

-/10/8

15*

-/20/18

6

-/11/9

16*

-/21/19

7

-/12/9

17*

-/22/20

8

-/13/10





* Поскольку число частиц размером менее 10 мкм не нормируется, по таблице 1 настоящего стандарта сравнение проведено только по числу частиц размером более 14 (15) мкм

ПРИЛОЖЕНИЕ Д
(справочное)

Библиография

[1] ИСО 4406-99 Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами

[2] ИСО 4406-87 Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами

[3] ИСО 4402-91 Гидропривод объемный. Калибровка автоматических счетчиков частиц для жидкостей

[4] ИСО 11171-99 Гидропривод объемный. Калибровка автоматических счетчиков частиц для жидкостей

[5] ИСО 4407-91 Гидроприводы. Определение загрязненности рабочей жидкости методом счета частиц под микроскопом при проходящем свете

[6] ИСО 11500-97 Гидропривод объемный. Определение загрязненности рабочей жидкости с помощью автоматических счетчиков частиц
