ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ ДО 10 кВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 23469.1-82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

В. К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Член Коллегии Б. М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г. № 4217

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ до 10 кВ

Конструкция и размеры

Copper connection sleeves for cables up to 10 kV.
Construction and sizes

ГОСТ
23469.1-82

Взамен
ГОСТ 5676-76

Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г. № 4217 срок действия установлен

с 01.01.84

до 01.01.89

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает конструкцию и размеры кабельных медных открытых гильз, предназначенных для соединения пайкой встык токопроводящих жил кабелей одинакового сечения от 4 до 240 мм2. Климатическое исполнение B1 по ГОСТ 15150-69. Гильзы должны соответствовать требованиям ГОСТ 23469.0-81.

(Измененная редакция, изм. №1).

2. Конструкция, коды ОКП, размеры и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, изм. №1).

Размеры, мм,

Обозначение

Код ОКП

Сечение, мм2, и класс жилы по ГОСТ 22483-77

D

L

b

s

r,

не менее

Расчетная масса 1000 шт., кг, не более

4-3,0-В1

34 4986 0171

4, 1; 4, 3

3,0

20

1,5

0,8

1,0

0,97

6-3,6-B1

34 4986 0181

6, 1; 6, 2

3,6

20

1,59

10-4,5-B1

34 4986 0191

10, 1; 10, 2

4,5

20

1,91

16-6,0-В1

34 4986 0201

16, 1; 16, 2

6,0

40

5,21

25-7,0-B1*

34 4986 0211

25, 1; 25, 2

7,0

40

4,0

1,2

1,5

10,72

35-7,0-B1*

34 4986 0221

35, 1

7,0

40

10,72

25-8,5-B1

34 4986 0231

25, 2**

8,5

40

12,31

35-8,5-B1

34 4986 0241

35, 2

8,5

40

12,31

50-8,5-B1

34 4986 0251

50, 1

8,5

60

18,85

35-10,0-B1

34 4986 0261

35, 2**

10,0

40

14,46

50-10,0-В1

34 4986 0271

50, 2

10,0

60

21,52

70-10,0-B1

34 4986 0281

70, 1

10,0

60

21,02

50-12,0-B1

34 4986 0291

50, 2**

12,0

60

5,0

1,6

2,0

34,86

70-12,0-B1

34 4986 0301

170, 2

12,0

60

34,86

95-12,0-B1

34 4986 0311

95, 1

12,0

60

34,86

70-14,5-B1*

34 4986 0321

70, 2**

14,5

60

41,36

95-14,5-B1*

34 4986 0331

95, 2

14,5

60

41,36

120-14,5-B1*

34 4986 0341

120, 1; 120, 2

14,5

80

55,23

95-17,0-B1

34 4986 0351

95, 2**

17,0

60

49,92

150-17,0-B1

34 4986 0361

150, 1; 150, 2

17,0

80

66,84

120-19,0-B1

34 4986 0371

120, 2**

19,0

80

6,0

2,0

2,5

94,38

185-19,0-B1

34 4986 0381

185, 1; 185, 2

19.0

80

94,38

150-21,0-B1

34 4986 0391

150, 2**

21,0

80

103,52

240-21,0-61

34 4986 0401

240, 1; 240, 2

21,0

80

103,52

185-24,0-B1

34 4986 0411

185, 2**

24,0

80

7,0

2,5

3,0

148,03

240-27,0-B1*

34 4986 0421

240, 2**

27,0

80

3,0

3,5

201

* Применяются по согласованию с потребителем.

** Сечение секторных жил.

(Измененная редакция, изм. №1).

3. Гильзы должны изготовляться из меди марок M1 или М2 по ГОСТ 859-78.

4. Гильзы должны иметь покрытие оловом или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85.

5. Структура условного обозначения гильз приведена в обязательном приложении.

Пример условного обозначения кабельной медной открытой гильзы, предназначенной для соединения жилы сечением 120 мм2 с внутренним диаметром 19 мм, климатического исполнения В1:

Гильза 120-19-В1 ГОСТ 23469.1-82

4, 5. (Измененная редакция, изм. №1).

ПРИЛОЖЕНИЕ

Обязательное

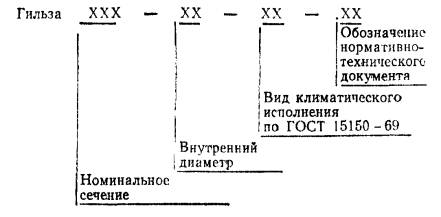

Структура условного обозначения гильз
