Скачать РД 10-400-01 Нормы расчета на прочность трубопроводов тепловых сетей
Дата актуализации: 01.01.2021
РД 10-400-01
Нормы расчета на прочность трубопроводов тепловых сетей
| Обозначение: | РД 10-400-01 |
| Обозначение англ: | RD 10-400-01 |
| Статус: | действует |
| Название рус.: | Нормы расчета на прочность трубопроводов тепловых сетей |
| Название англ.: | Standards for Strength Analysis of Piping of Piped Heat Distribution Systems |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.04.2001 |
| Область применения: | Руководящий документ распространяется на стальные трубопроводы водяных тепловых сетей с рабочим давлением до 2,5 МПа и рабочей температурой до 200 град. Цельсия и паропроводов с рабочим давлением до 6,3 МПа и рабочей температурой до 350 град. Цельсия, прокладываемых на опорах (надземно и в закрытых каналах), а также бесканально в грунте. |

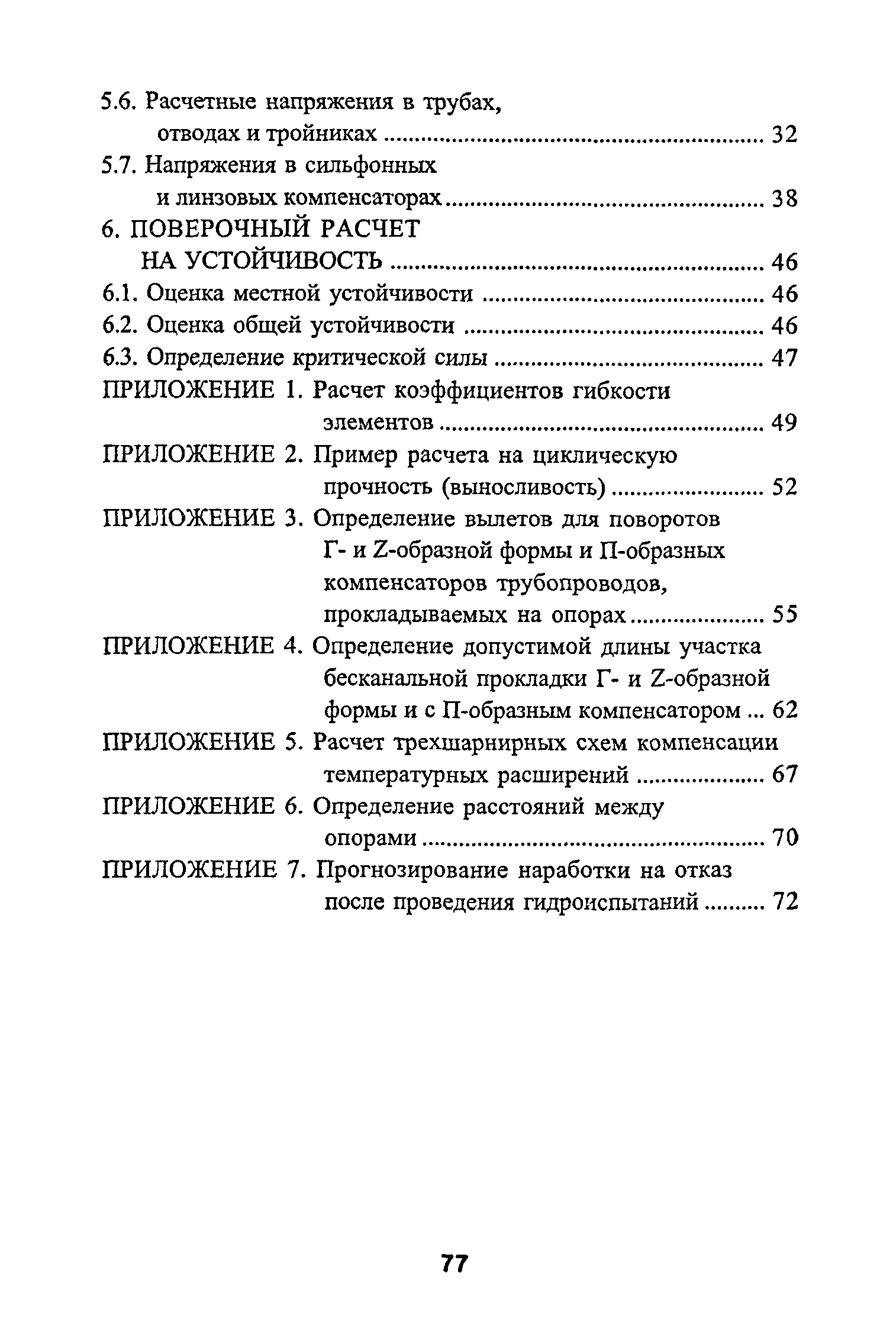

| Оглавление: | 1 Общие положения 1.1 Область применения 1.2 Основные положения расчета на прочность 1.3 Основные условные обозначения 2 Нагрузки и воздействия 2.1 Классификация нагрузок и воздействий 2.2 Нормативные нагрузки 3 Допускаемые напряжения 4 Определение толщины стенки 4.1 Коэффициенты снижения прочности 4.2 Расчетная и номинальная толщины стенок 4.3 Трубы 4.4 Отводы 4.5 Тройники и врезки 5 Поверочный расчет трубопроводов на прочность 5.1 Основные положения 5.2 Применение и учет монтажной растяжки 5.3 Определение нагрузок на опоры, строительные конструкции и присоединенное оборудование 5.4 Критерии статической прочности 5.5 Оценка циклической прочности (выносливости) 5.6 Расчетные напряжения в трубах, отводах и тройниках 5.7 Напряжения в сильфонных и линзовых компенсаторах 6 Поверочный расчет на устойчивость 6.1 Оценка местной устойчивости 6.2 Оценка общей устойчивости 6.3 Определение критической силы Приложение 1 Расчет коэффициентов гибкости элементов Приложение 2 Пример расчета на циклическую прочность (выносливость) Приложение 3 Определение вылетов для поворотов Г- и Z- образной формы и П - образных компенсаторов трубопроводов, прокладываемых на опорах Приложение 4 Определение допустимой длины участка бесканальной прокладки Г - и Z - образной формы и с П - образным компенсатором Приложение 5 Расчет трехшарнирных схем компенсации температурных расширений Приложение 6 Определение расстояний между опорами Приложение 7 Прогнозирование наработки на отказ после проведения гидроиспытаний |
| Разработан: | НТЦ Промышленная безопасность Госгортехнадзора России |
| Утверждён: | 14.02.2001 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 8) |
| Издан: | НТЦ Промышленная безопасность (2001 г. ) |
| Нормативные ссылки: |
СНиП 2.01.07-85* «Нагрузки и воздействия»
