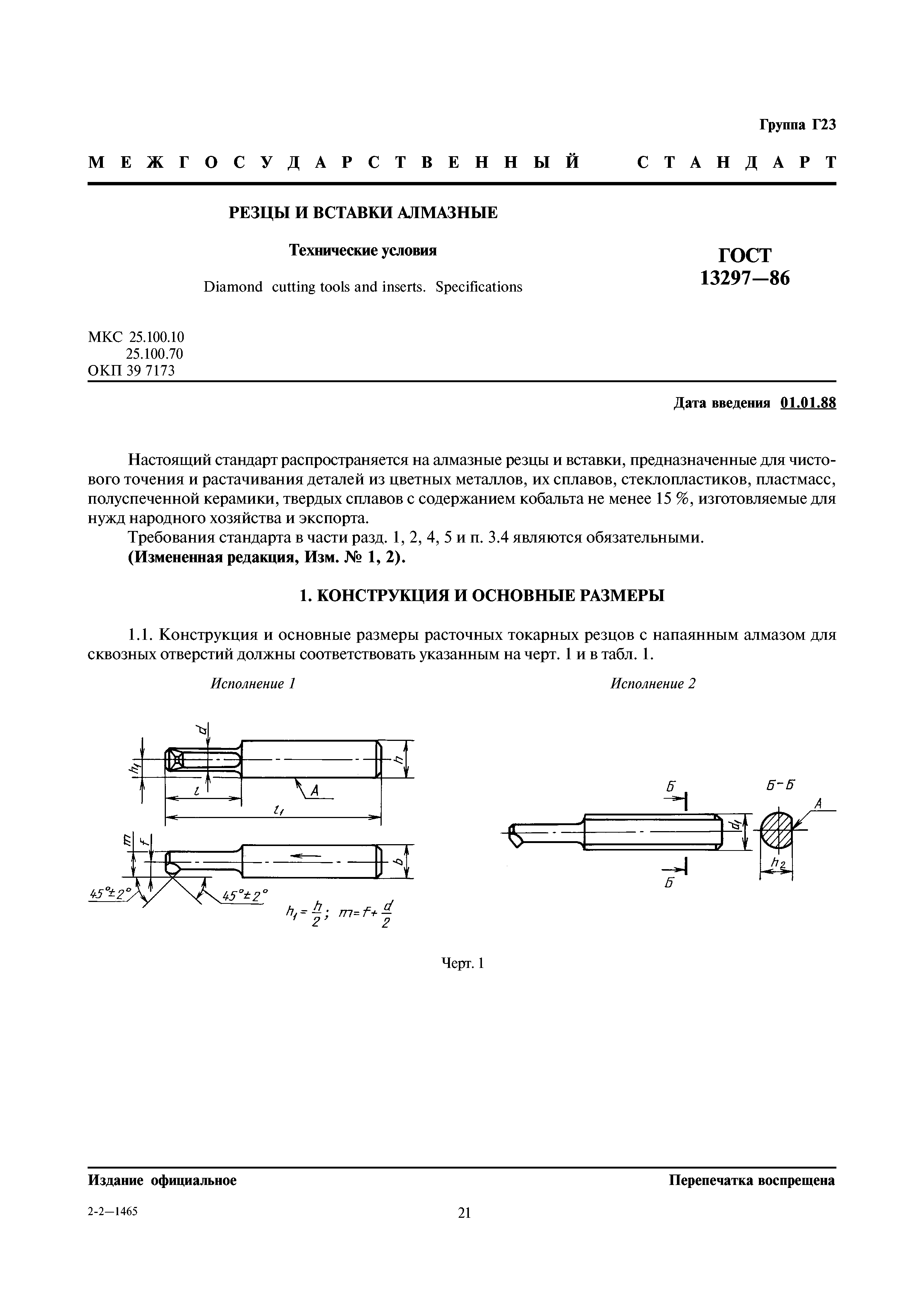

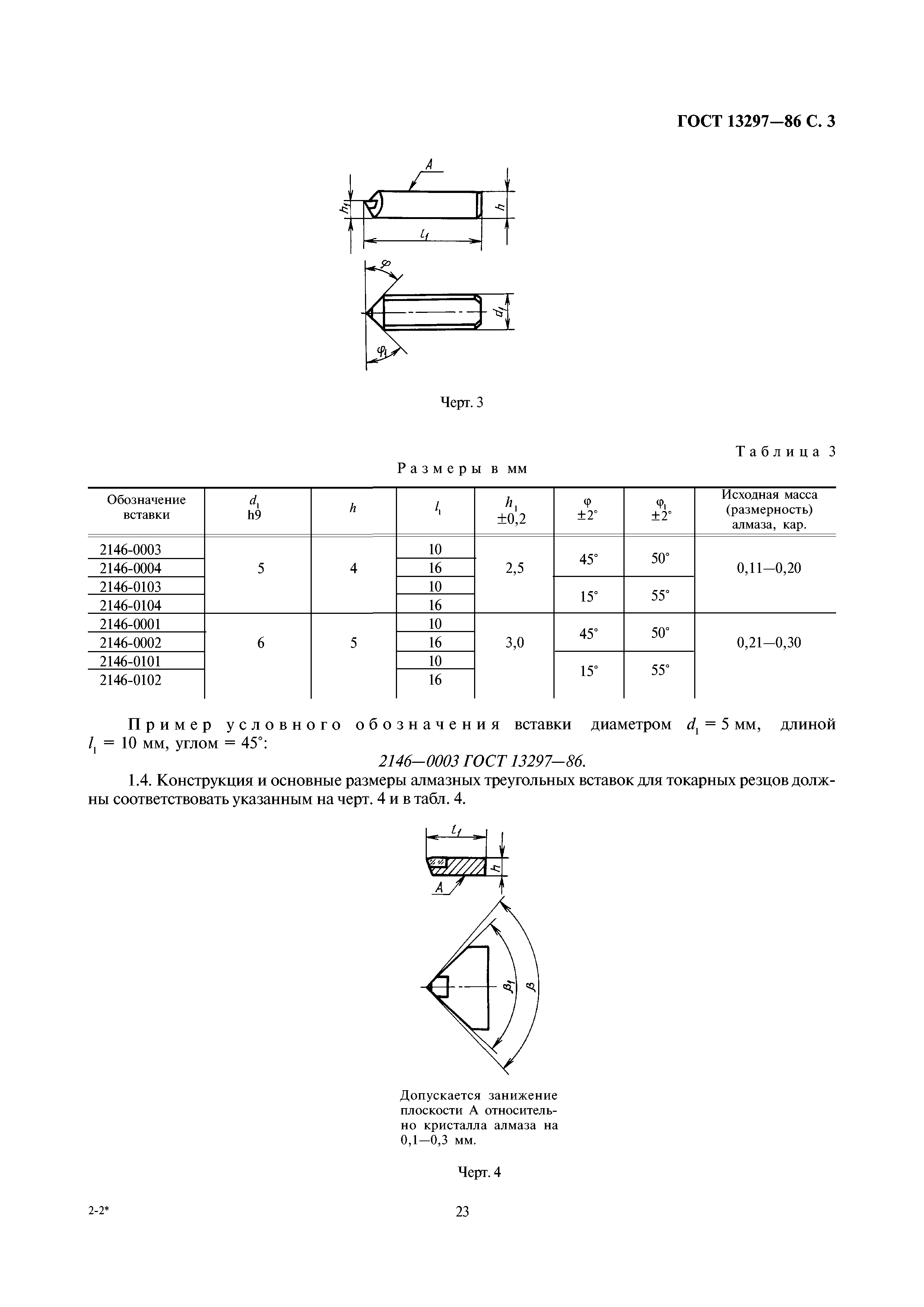

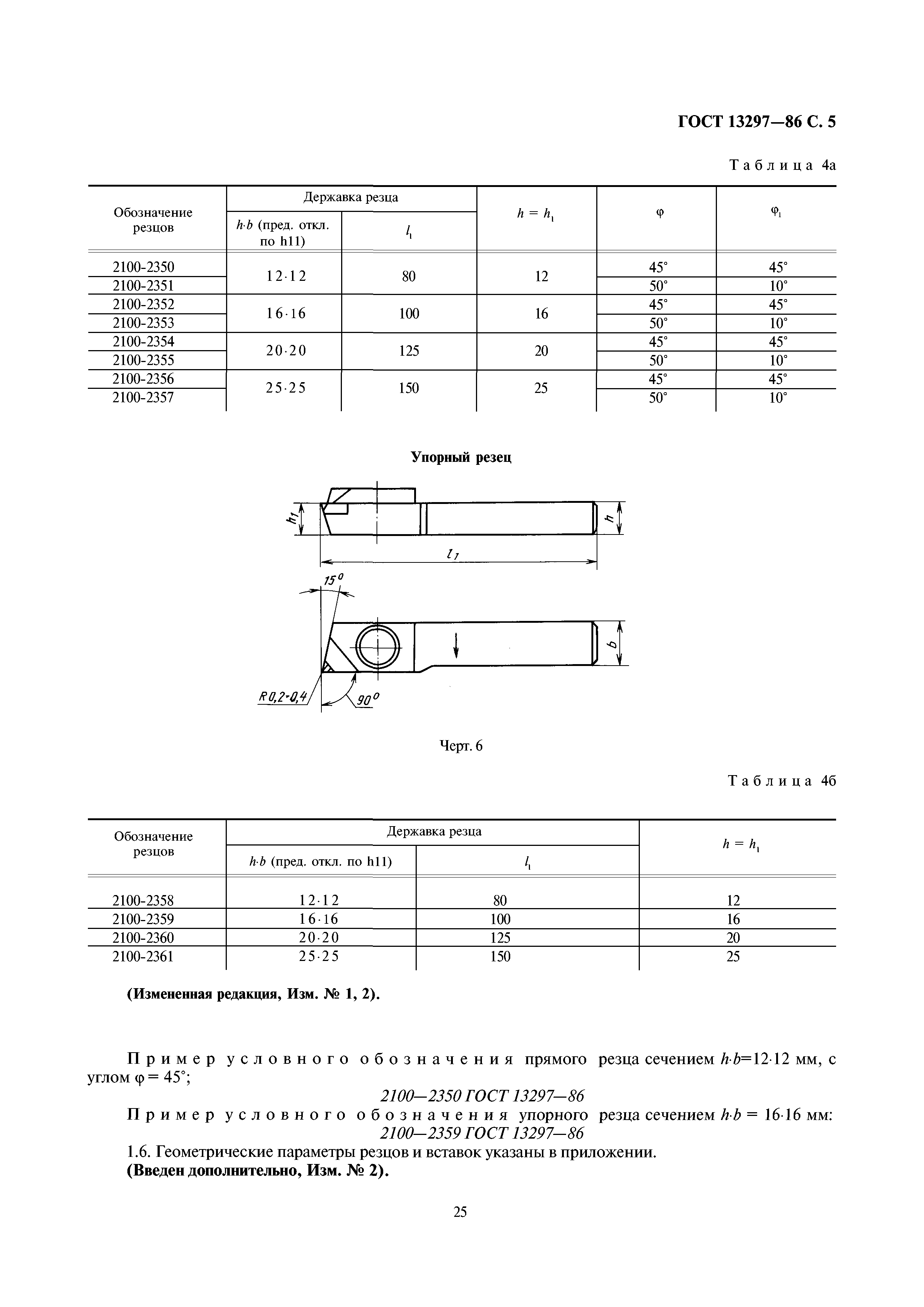

ГОСТ 13297-86

Резцы и вставки алмазные. Технические условия

Обозначение:	ГОСТ 13297-86
Обозначение англ:	GOST 13297-86
Статус:	взамен
Название рус.:	Резцы и вставки алмазные. Технические условия
Название англ.:	Diamond cutting tools and inserts. Technical reqirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1988
Область применения:	Стандарт распространяется на алмазные резцы и вставки, предназначенные для чистового точения и растачивания деталей из цветных металлов, их сплавов, стеклопластиков, пластмасс, полуспеченной керамики, твердых сплавов с содержанием кобальта не менее 15 %, изготовляемые для нужд народного хозяйства и экспорта.

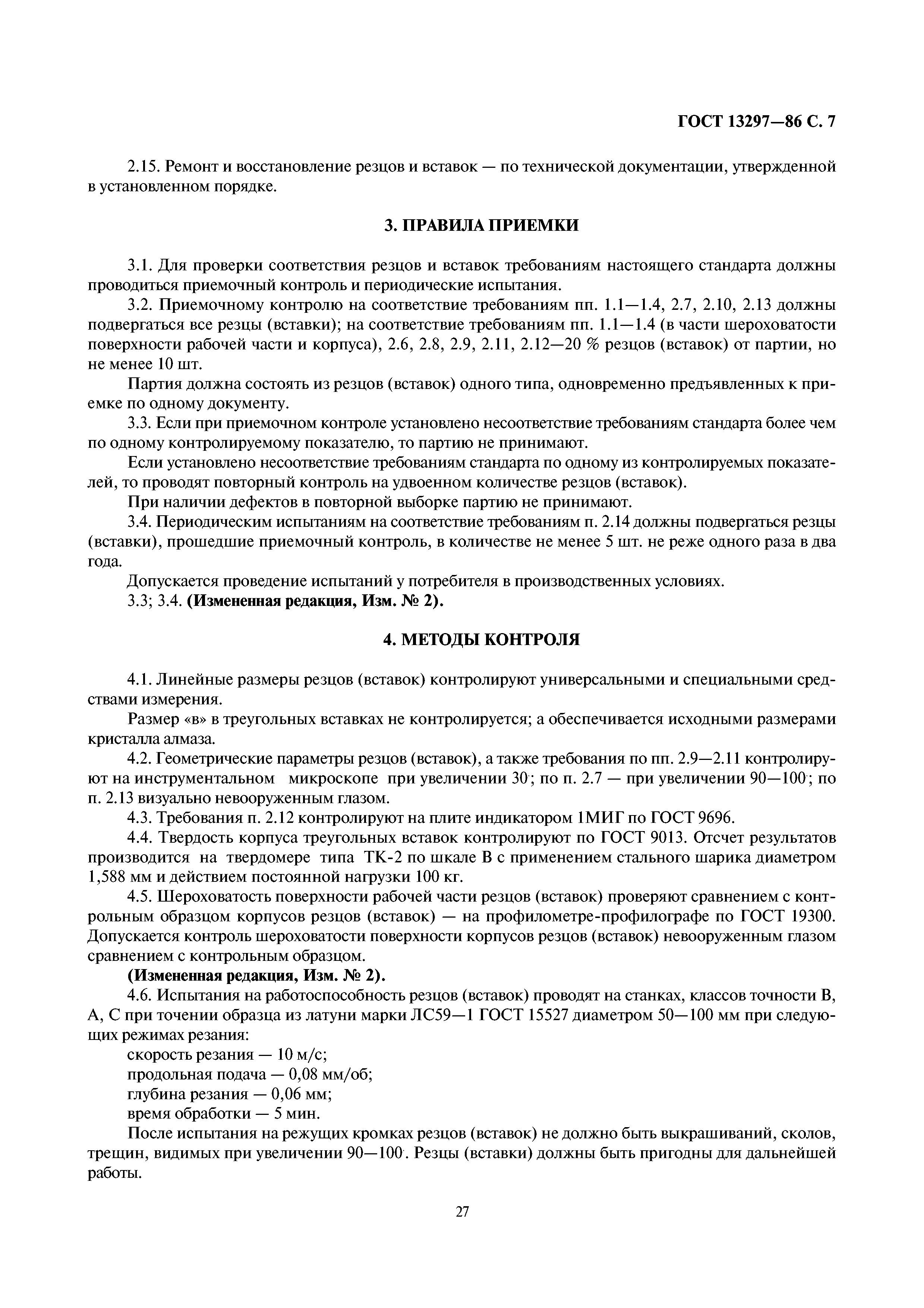

Оглавление:	1 Конструкция и основные размеры 2 Технические требования 3 Правила приемки 4 Методы контроля  5. Маркировка, упаковка, транспортирование и хранение Приложение (рекомендуемое) Геометрические параметры резцов и вставок
Разработан:	Министерство станкостроительной и инструментальной промышленности
Утверждён:	21.08.1986 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2450)
Издан:	Издательство стандартов (2003 г. ) Издательство стандартов (1986 г. ) Издательство стандартов (1992 г. )
Список изменений:	№ 2 от 01.11.1990 (ИУС 1-1991) № 1 от 01.07.1989 (ИУС 8-1988)
Заменяет собой:	ГОСТ 13288-76 «Вставки цилиндрические с напаянным алмазом. Конструкция и размеры» ГОСТ 13289-76 «Вставки алмазные треугольные для токарных и расточных резцов. Конструкция и размеры» ГОСТ 13294-76 «Резцы токарные расточные с напаянным алмазом для сквозных отверстий. Конструкция и размеры» ГОСТ 13295-76 «Резцы токарные расточные с напаянным алмазом для глухих отверстий. Конструкция и размеры» ГОСТ 13297-76 «Резцы и вставки алмазные. Технические требования»
Нормативные ссылки:	ГОСТ 14192-96 «Маркировка грузов» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры» ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 18088-83 «Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 4960-75 «Порошок медный электролитический. Технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия» ГОСТ 9723-73 «Порошок оловянный. Технические условия»

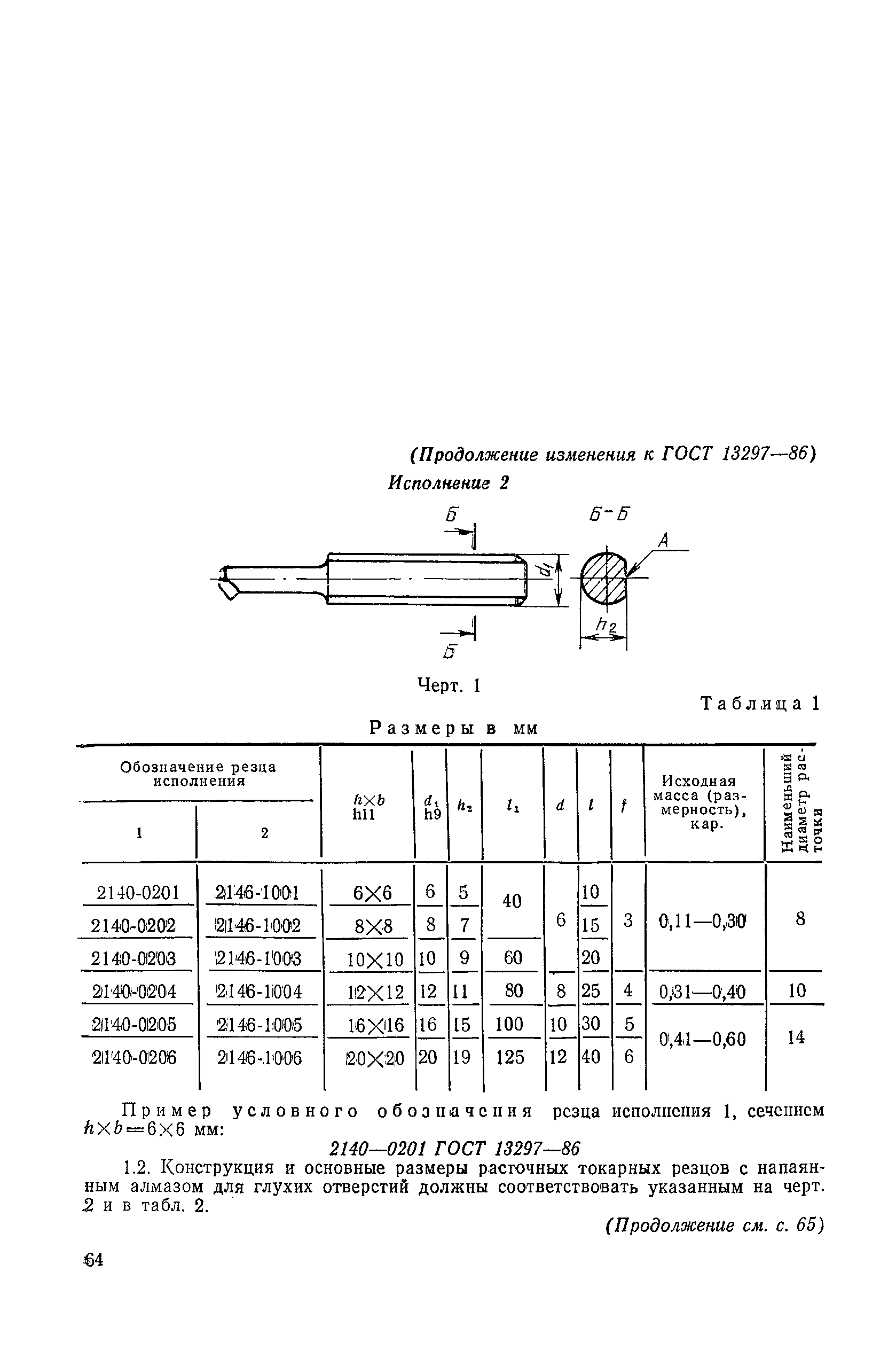

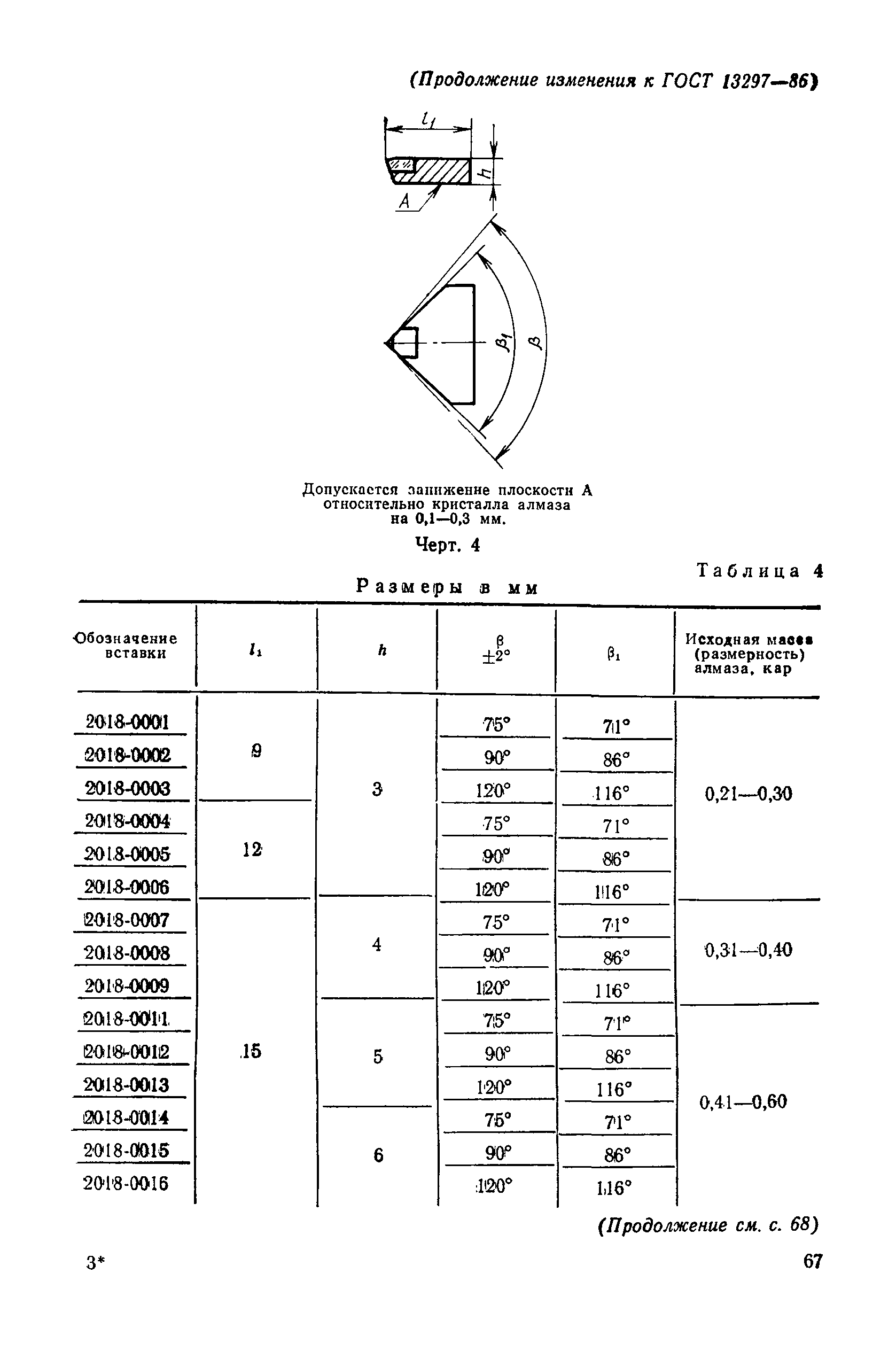

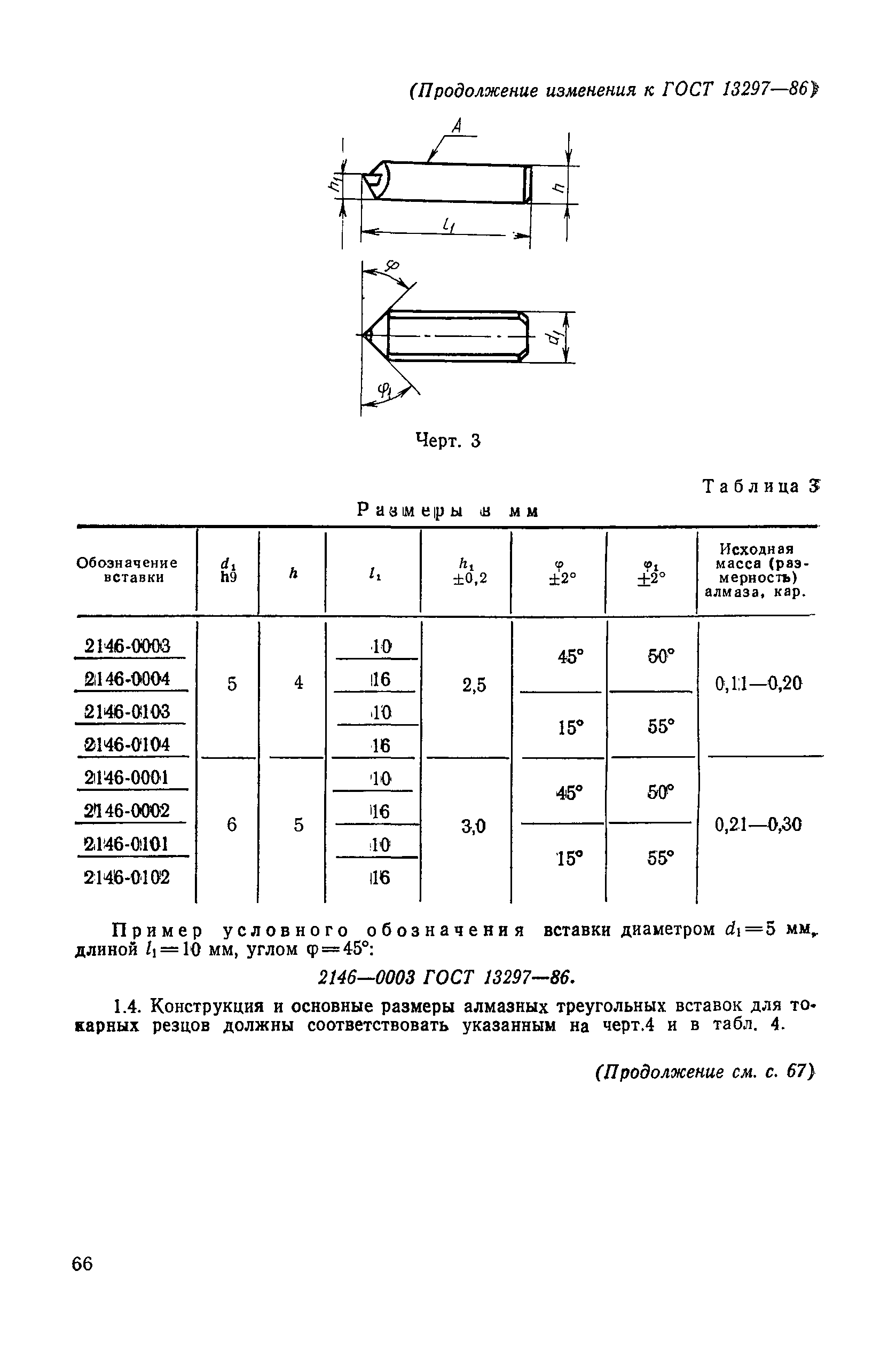

Текстовое изменение № 2 от 01.11.1990

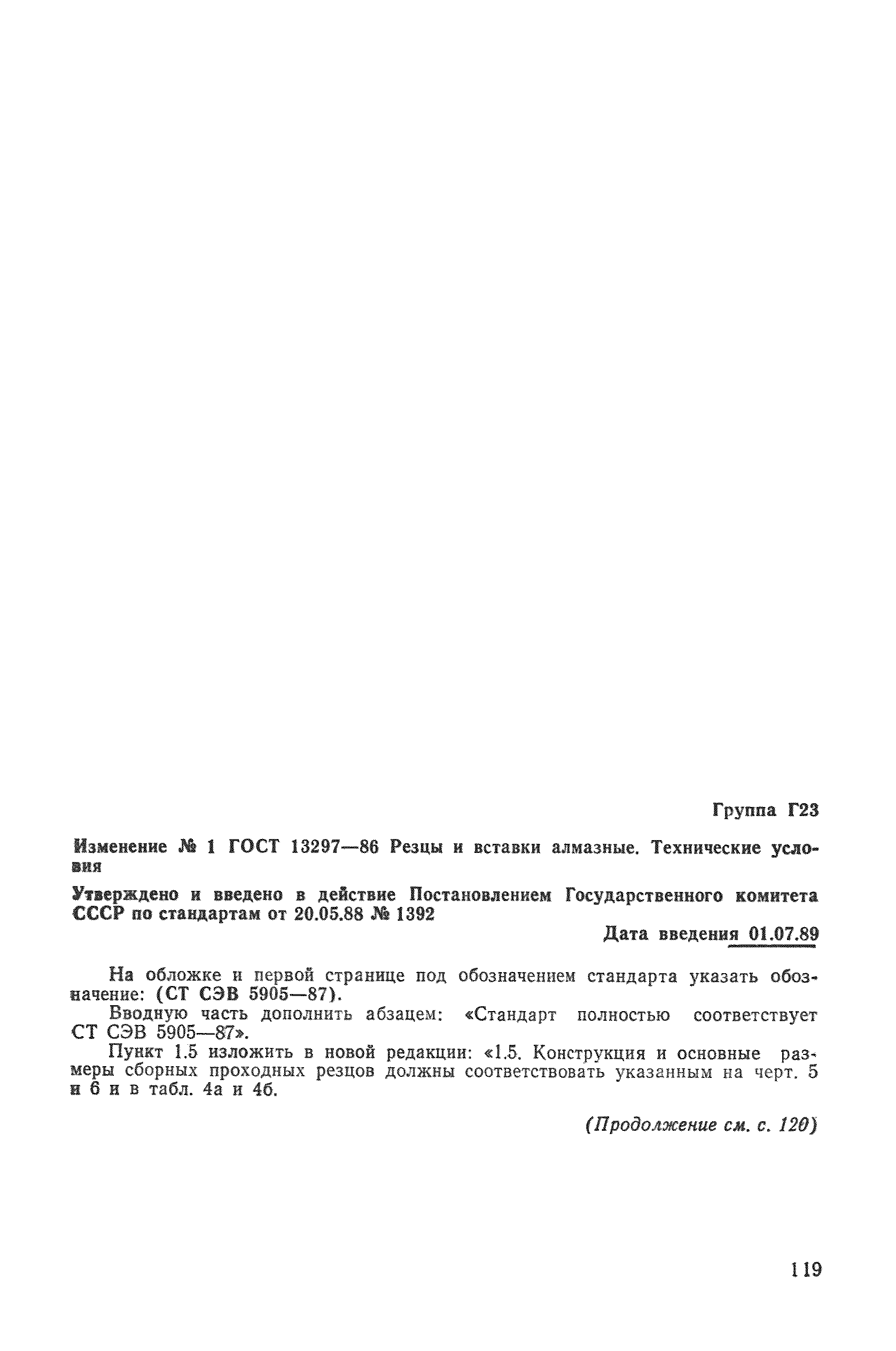

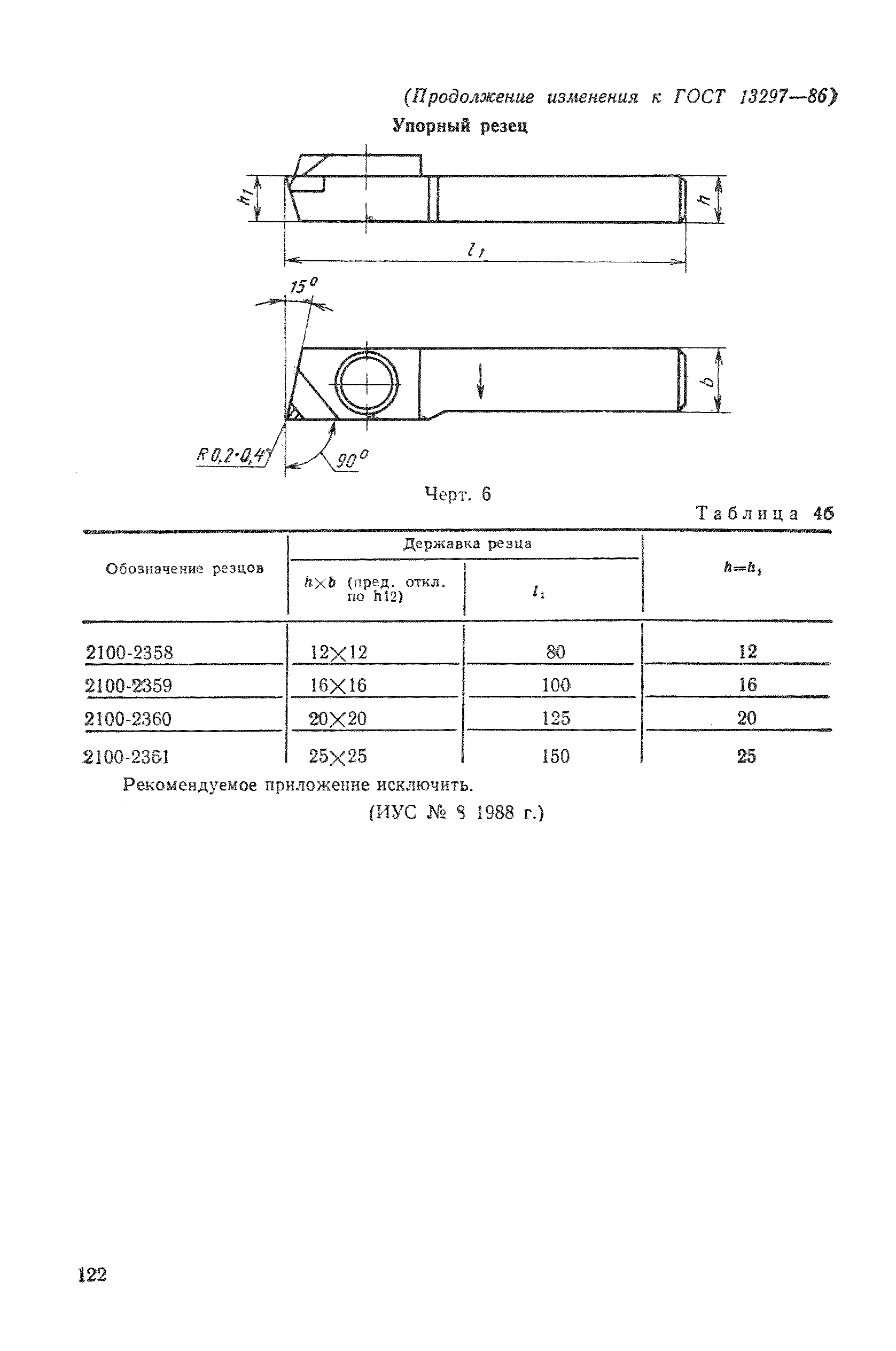

Текстовое изменение № 1 от 01.07.1989
