ГОСТ 13786-68

Оправки с хвостовиком конусностью 7:24 и продольной шпонкой для насадных фрез. Конструкция и размеры

Обозначение:	ГОСТ 13786-68
Обозначение англ:	GOST 13786-68
Статус:	заменен
Название рус.:	Оправки с хвостовиком конусностью 7:24 и продольной шпонкой для насадных фрез. Конструкция и размеры
Название англ.:	Arbors with tapered 7:24 and longitudinal key for shell cutters. Design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1969
Дата окончания срока действия:	01.01.2016
Область применения:	Стандарт устанавливает конструкцию и размеры оправок с хвостовиком конусностью 7:24 и продольной шпонкой для насадных фрез.

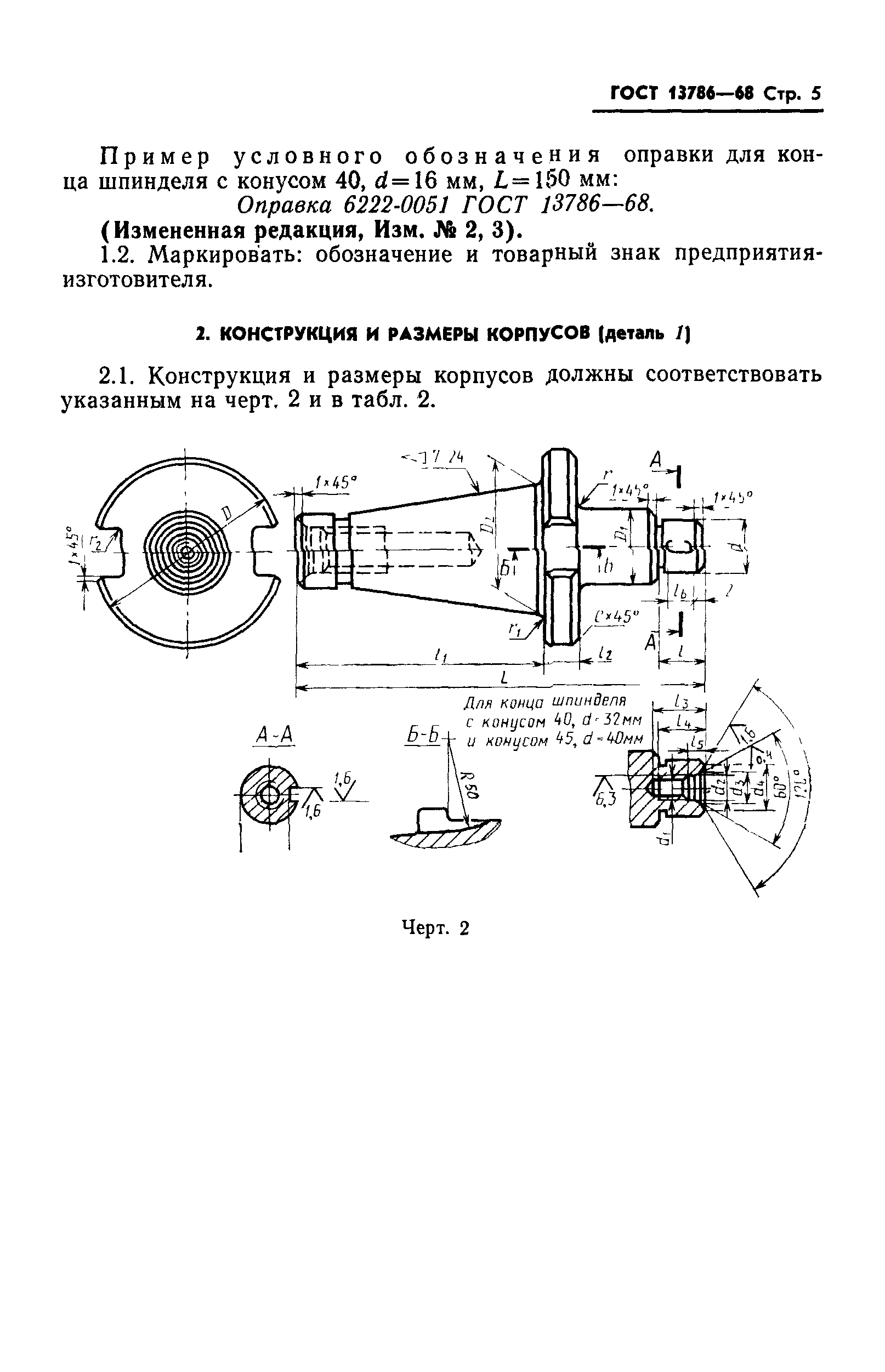

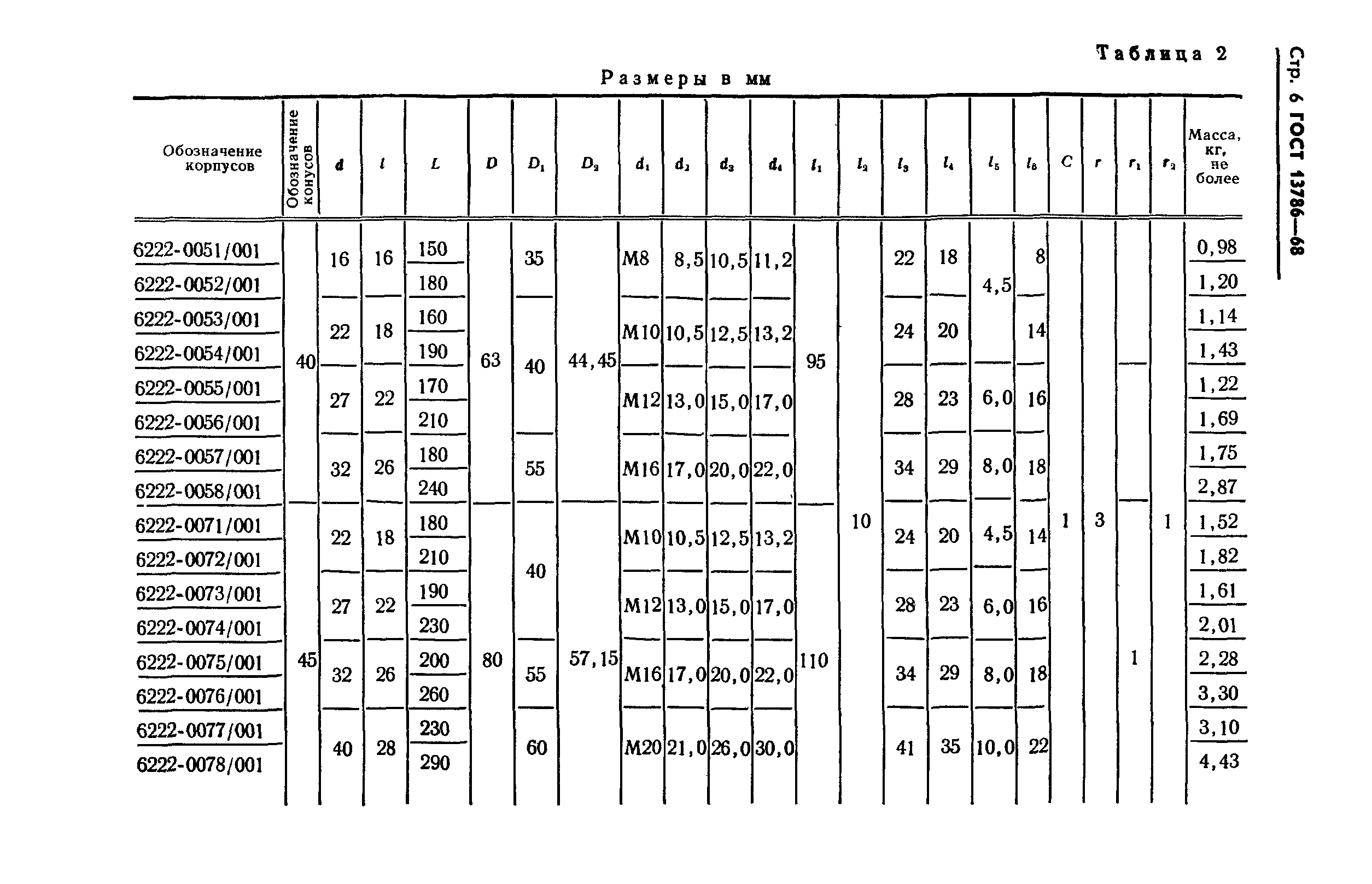

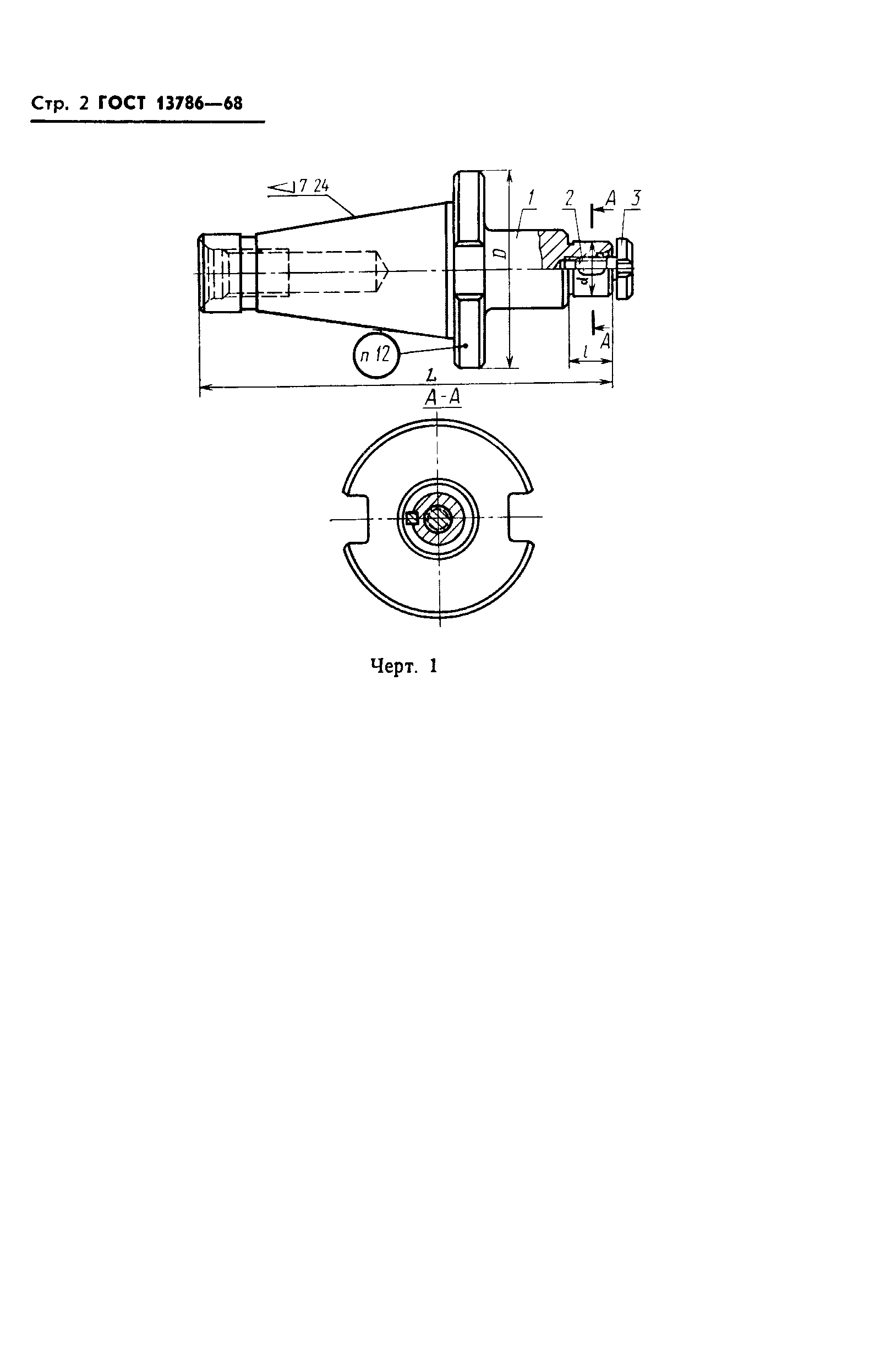

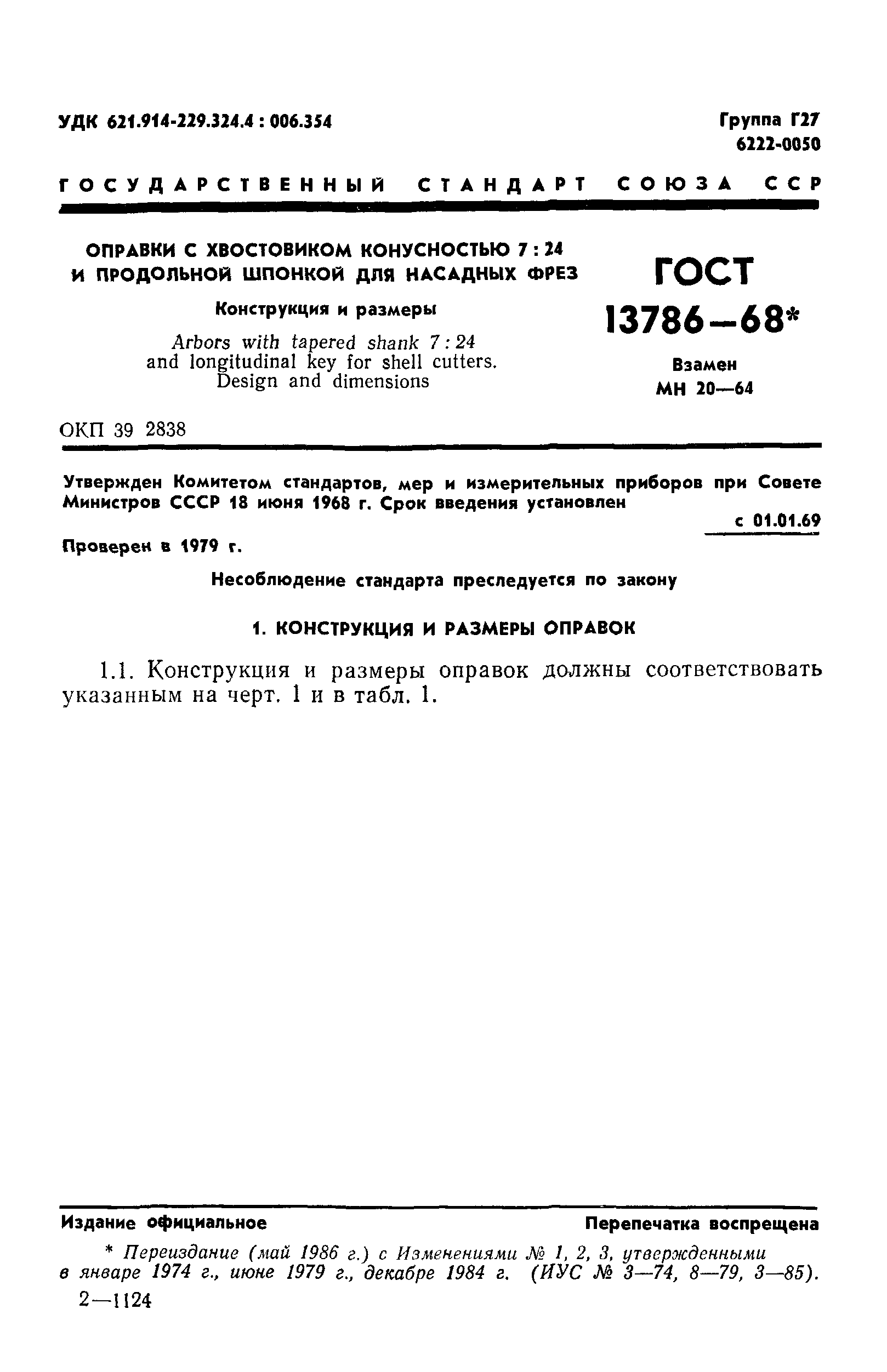

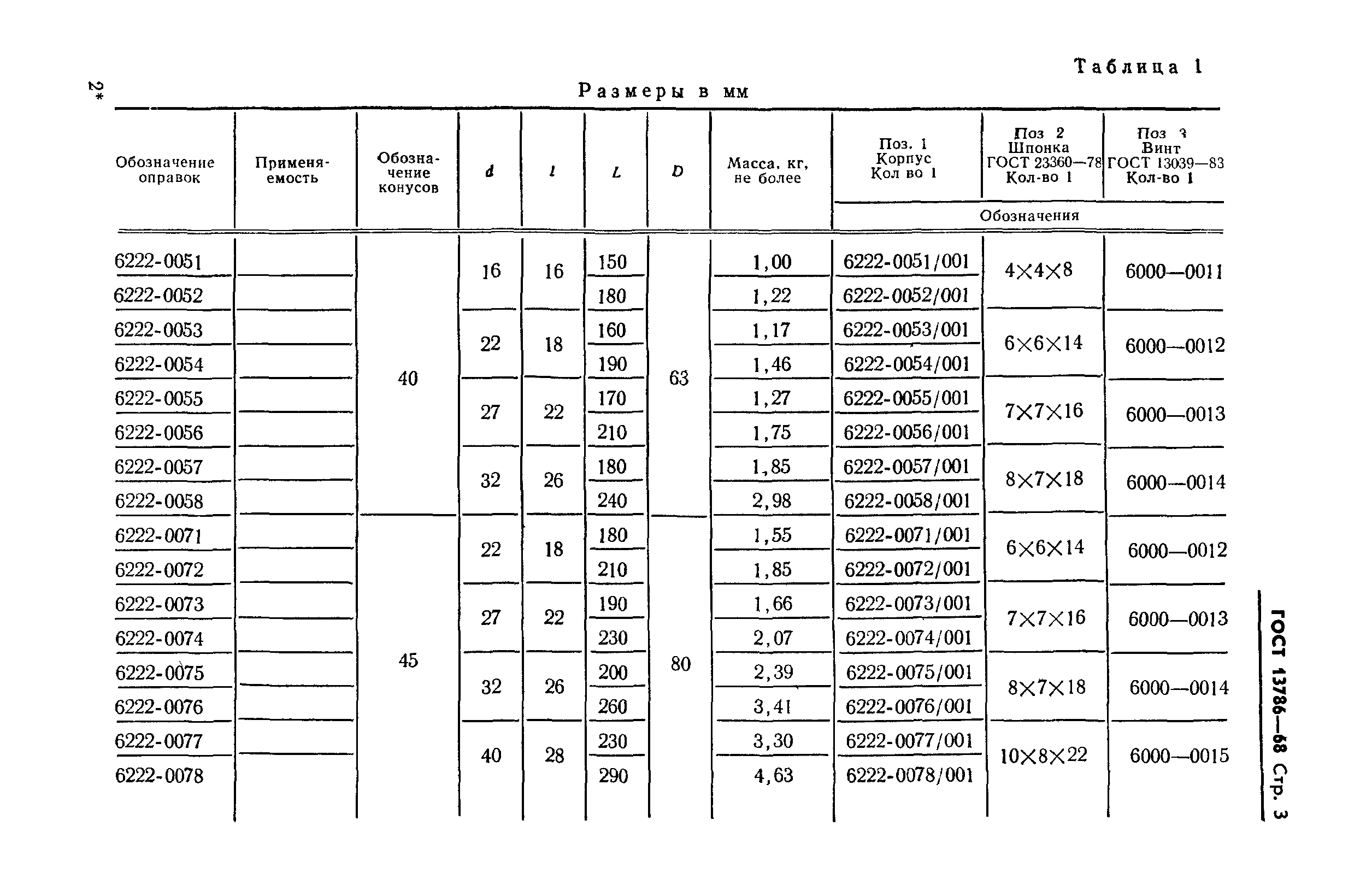

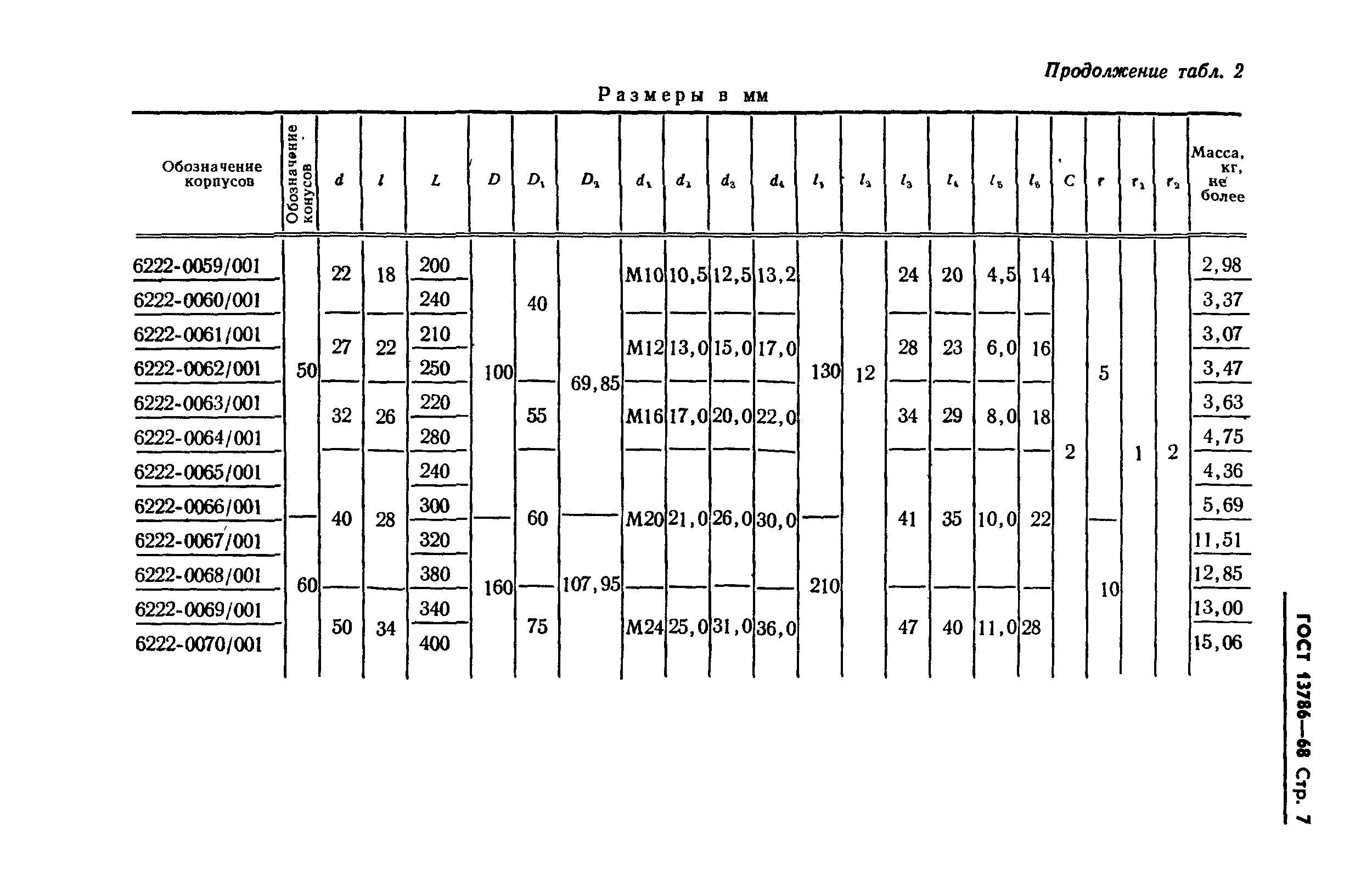

Оглавление:	1 Конструкция и размеры оправок 2 Конструкция и размеры корпусов (деталь 1)
Утверждён:	18.06.1968 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 932)
Издан:	Издательство стандартов (1986 г. )

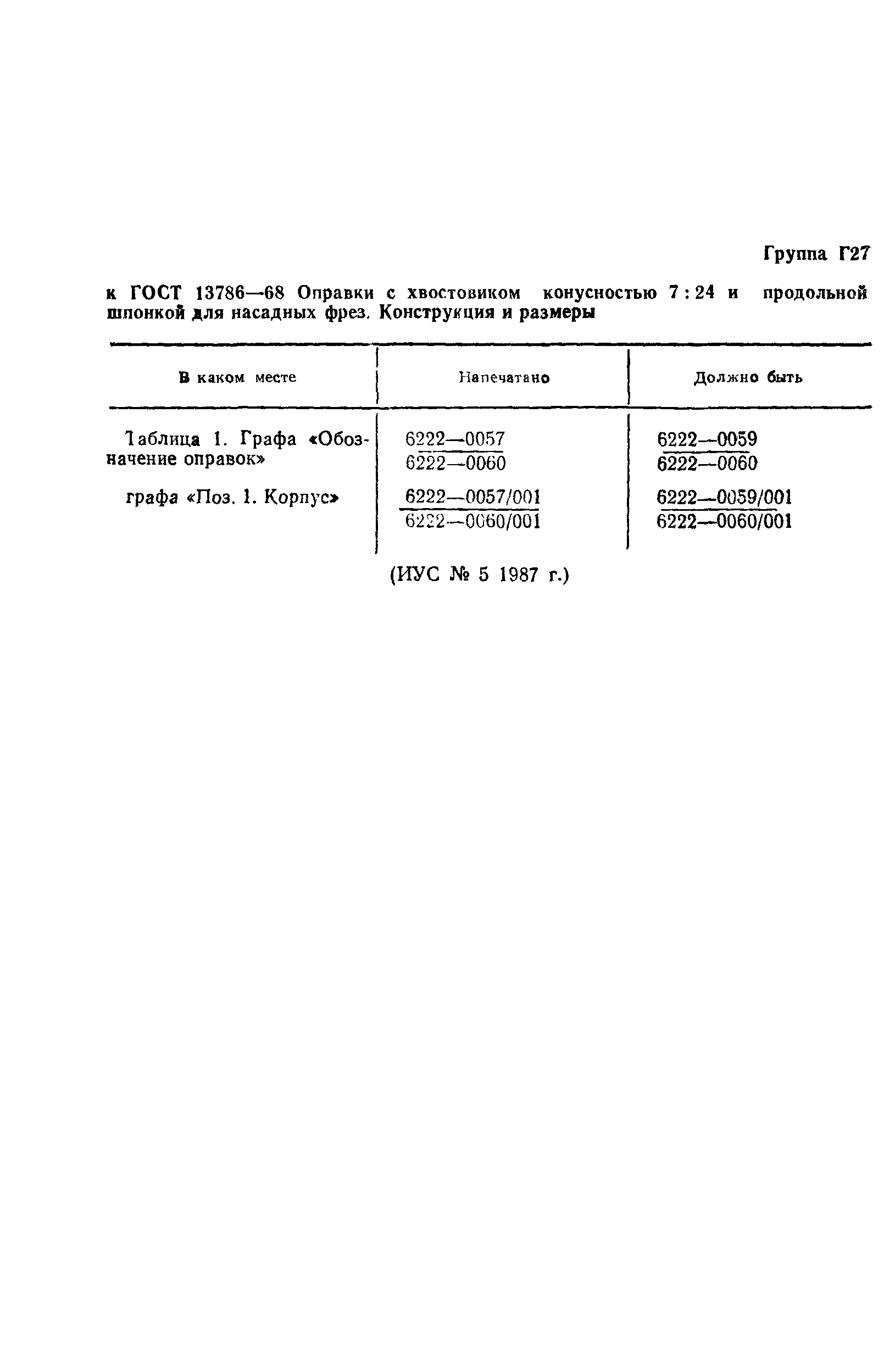

Список изменений:	Поправка (ИУС 5-1987)
Заменяет собой:	МН 20-64
Нормативные ссылки:	ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 17166-71 «Инструмент вспомогательный к металлорежущим станкам. Общие технические требования» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 8820-69 «Канавки для выхода шлифовального круга. Форма и размеры»
