Скачать ГОСТ 14209-85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки
Дата актуализации: 01.01.2021
ГОСТ 14209-85
Трансформаторы силовые масляные общего назначения. Допустимые нагрузки
| Обозначение: | ГОСТ 14209-85 |
| Обозначение англ: | GOST 14209-85 |
| Статус: | действует |
| Название рус.: | Трансформаторы силовые масляные общего назначения. Допустимые нагрузки |
| Название англ.: | Oil-immersed general-purpose power transformers. Permissible load |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.1985 |
| Область применения: | Стандарт устанавливает допустимые нагрузки силовых масляных трансформаторов общего назначения мощностью до 100000 кВ-А включительно с видами охлаждения М, Д, ДЦ и Ц, соответствующие ГОСТ 11677—75. Стандарт не распространяется на трансформаторы с направленным потоком масла в обмотках. Стандарт устанавливает метод расчета допустимых систематических нагрузок и аварийных перегрузок по задаваемым исходным данным, а также нормы таких нагрузок и перегрузок для суточного графика нагрузки трансформаторов с учетом температуры охлаждающей среды. Стандарт соответствует СТ СЭВ 3916—82 в части метода расчета допустимых нагрузок и перегрузок трансформаторов и Публикации МЭК 354 (1972) в части метода расчета допустимых нагрузок и перегрузок трансформаторов по суточным двухступенчатым прямоугольным графикам нагрузки. |

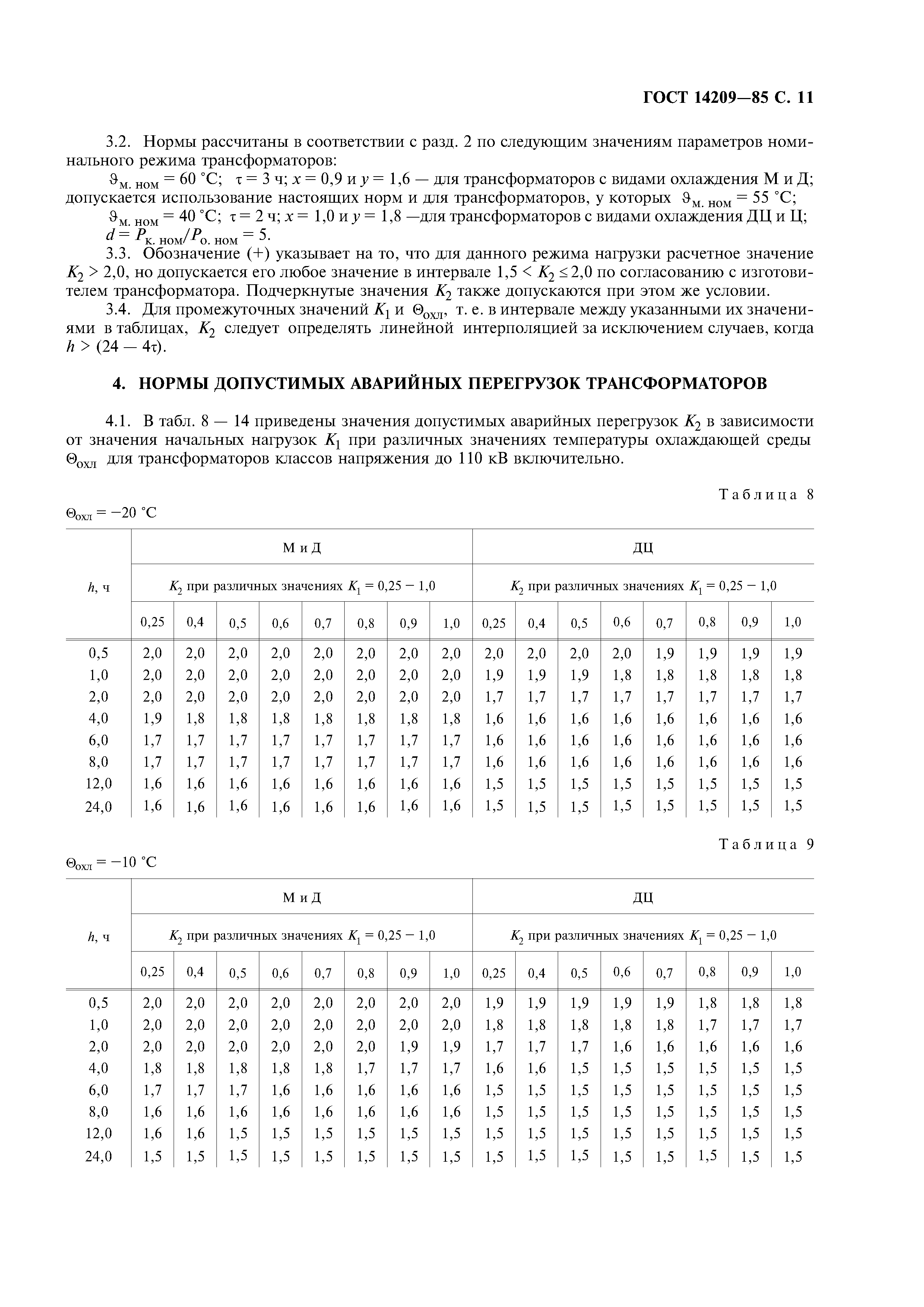

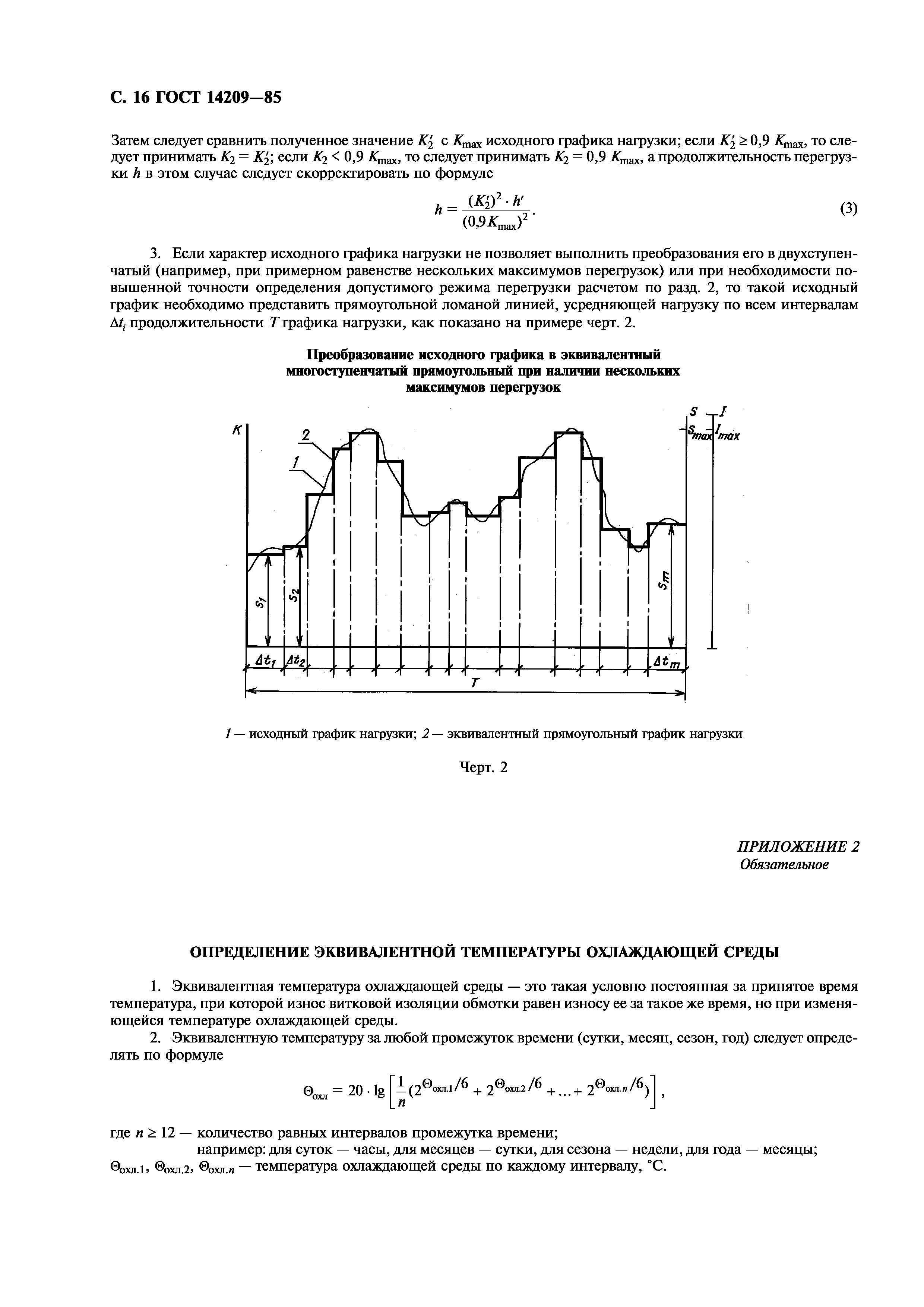

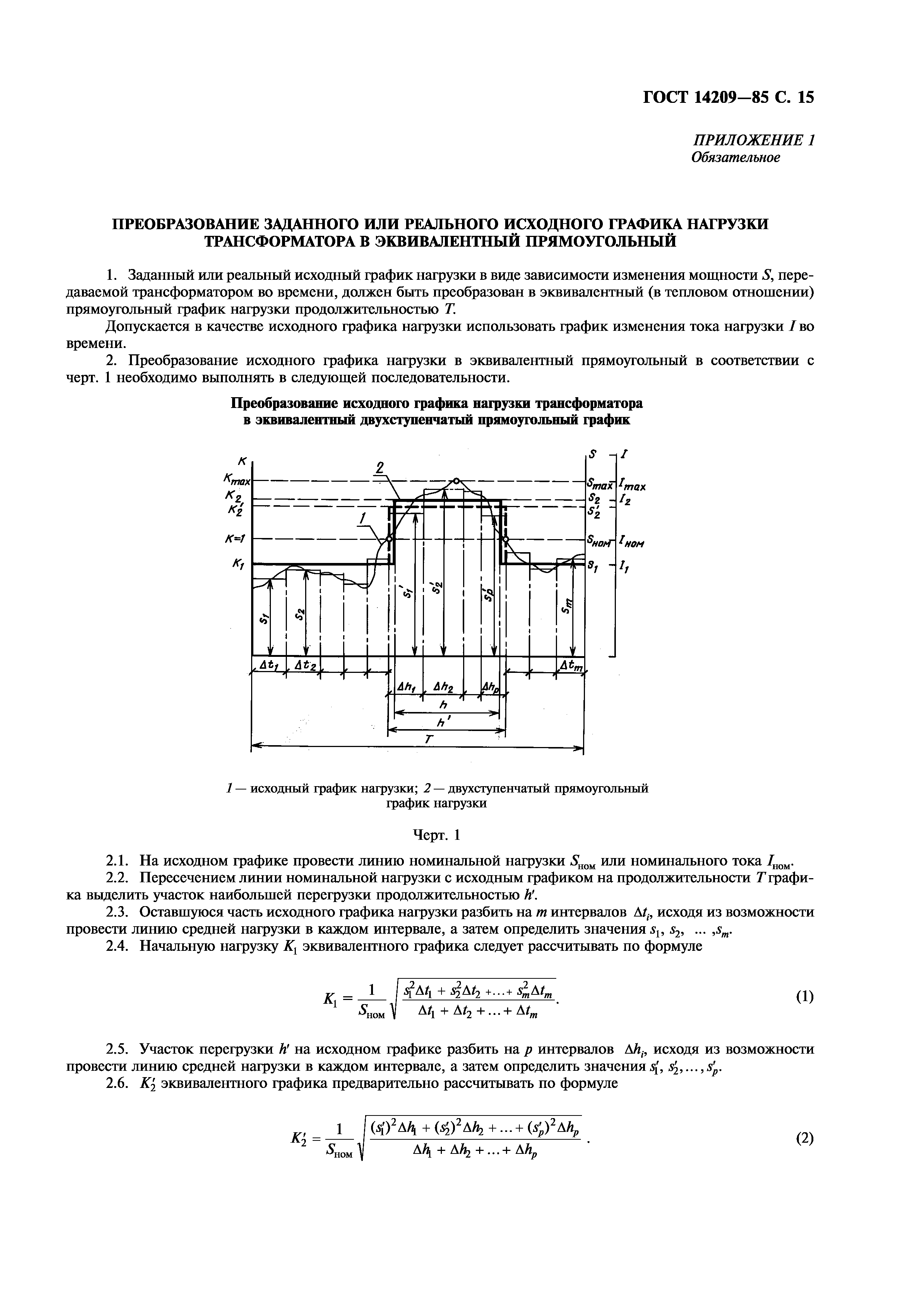

| Оглавление: | 1 Общие положения 2 Расчет допустимых нагрузок, перегрузок и износа витковой изоляции обмоток 3 Нормы максимально допустимых систематических нагрузок трансформаторов 4 Нормы допустимых аварийных перегрузок трансформаторов Приложение 1 Преобразование заданного или реального исходного графика нагрузки трансформатора в эквивалентный прямоугольный Приложение 2 Определение эквивалентной температуры охлаждающей среды Приложение 3 Приложение 4 Тепловая постоянная времени трансформаторов Приложение 5 Графический метод определения превышений температуры Приложение 6 Примеры расчета температуры наиболее нагретой точки обмотки и относительного износа витковой изоляции (без применения ЭВМ) Приложение 7 Приложение 8 Определение относительного износа витковой изоляции трансформаторов при аварийных перегрузках |
| Разработан: | Министерство электротехнической промышленности СССР |
| Утверждён: | 31.01.1985 Госстандарт СССР (USSR Gosstandart 236) |
| Издан: | Издательство стандартов (1980 г. ) Издательство стандартов (1985 г. ) Стандартинформ (2009 г. ) |
| Список изменений: |
|
| Заменяет собой: |
|
| Нормативные ссылки: |
ГОСТ 14209-69 «Трансформаторы (и автотрансформаторы) силовые масляные. Нагрузочная способность»
ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия»
Текстовое изменение № 1 от 01.07.1988
