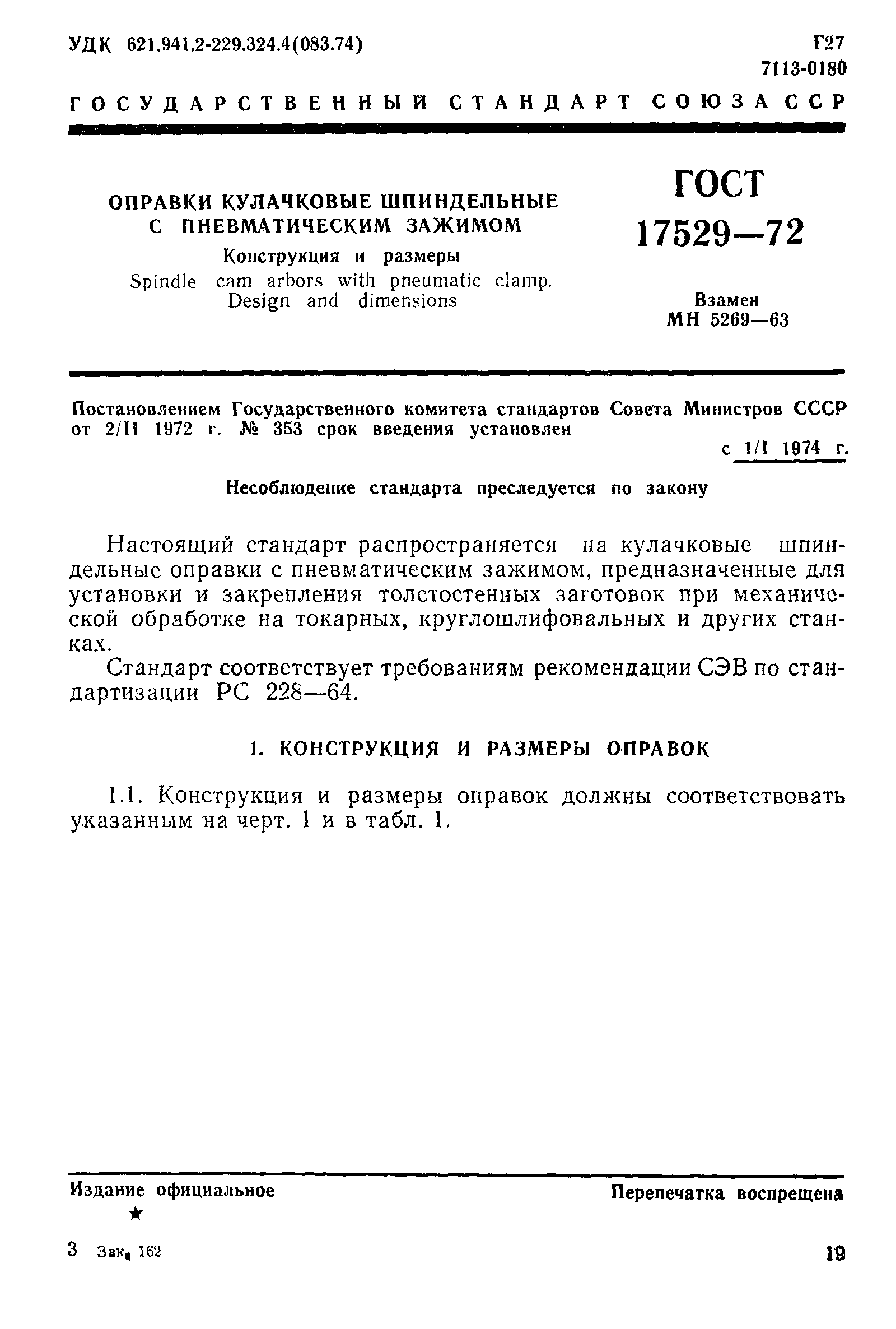

ГОСТ 17529-72
Оправки кулачковые шпиндельные с пневматическим зажимом. Конструкция и размеры
| Обозначение: | ГОСТ 17529-72 |
| Обозначение англ: | GOST 17529-72 |
| Статус: | заменен |
| Название рус.: | Оправки кулачковые шпиндельные с пневматическим зажимом. Конструкция и размеры |
| Название англ.: | Spindle cam arbors with pneumatic clamp. Design and dimensions |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.1974 |
| Дата окончания срока действия: | 01.01.1999 |
| Область применения: | Стандарт распространяется на кулачковые шпиндельные оправки, с пневматическим зажимом, предназначенные для установки и закрепления толстостенных заготовок при механической обработке на металлорежущих станках. |

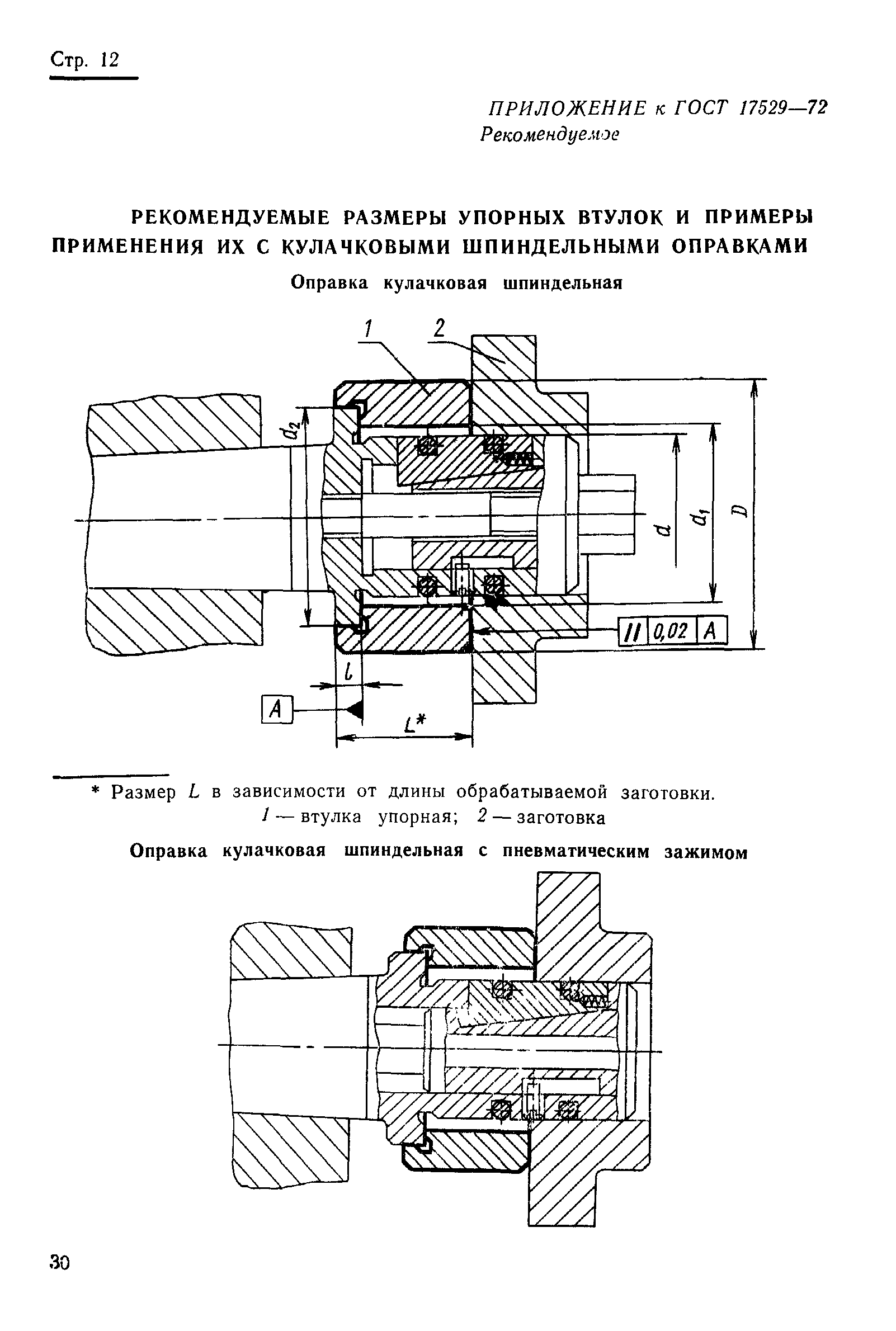

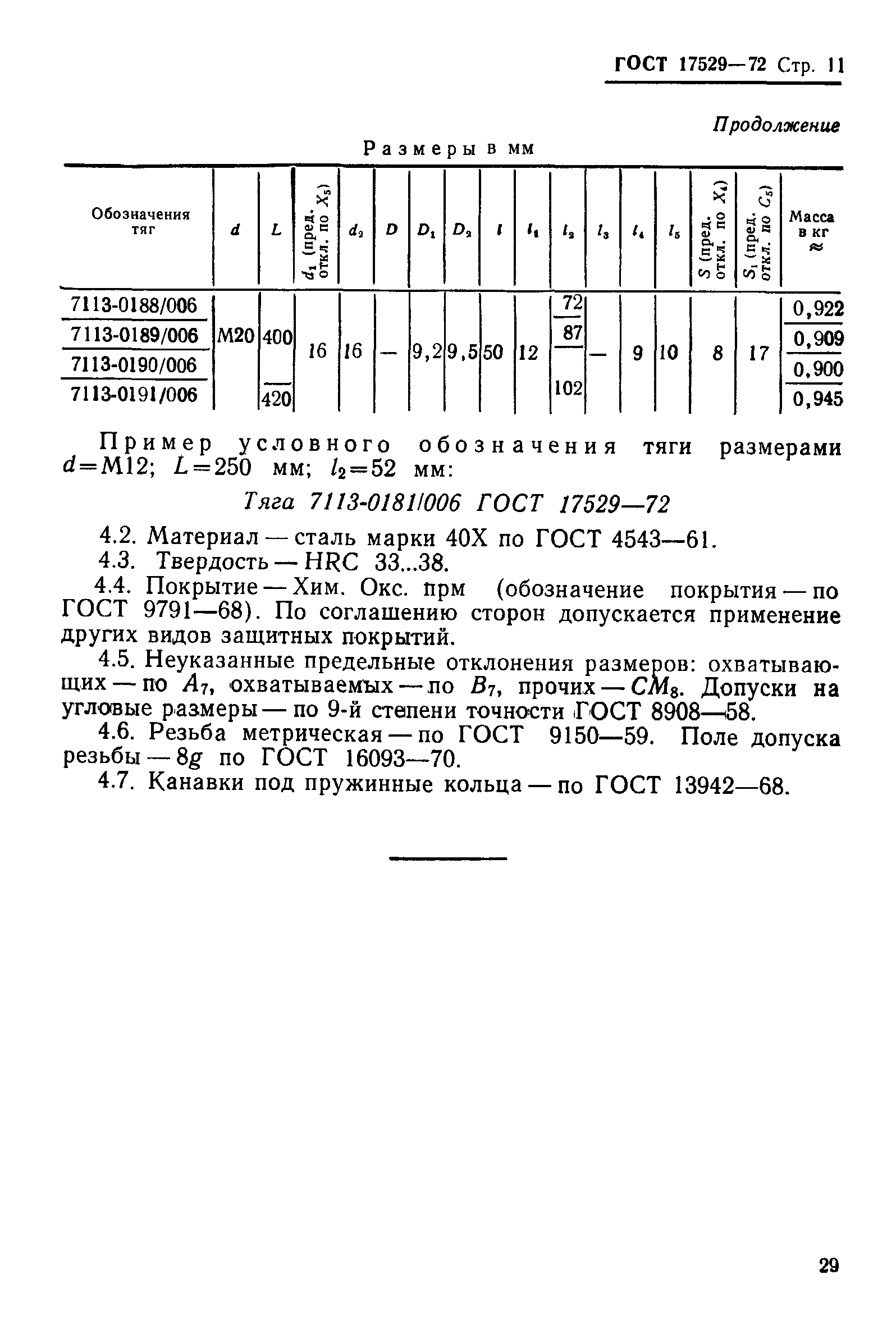

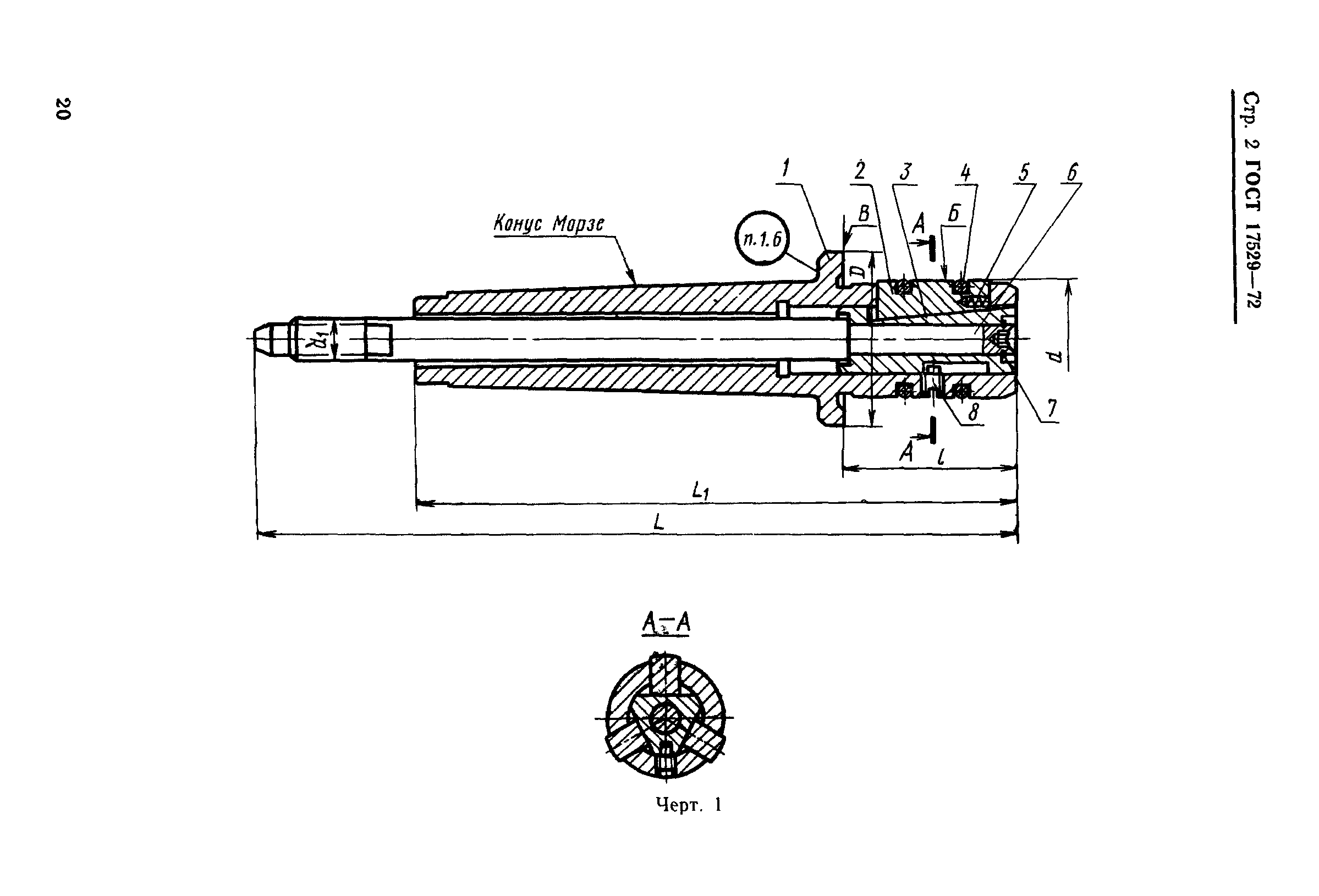

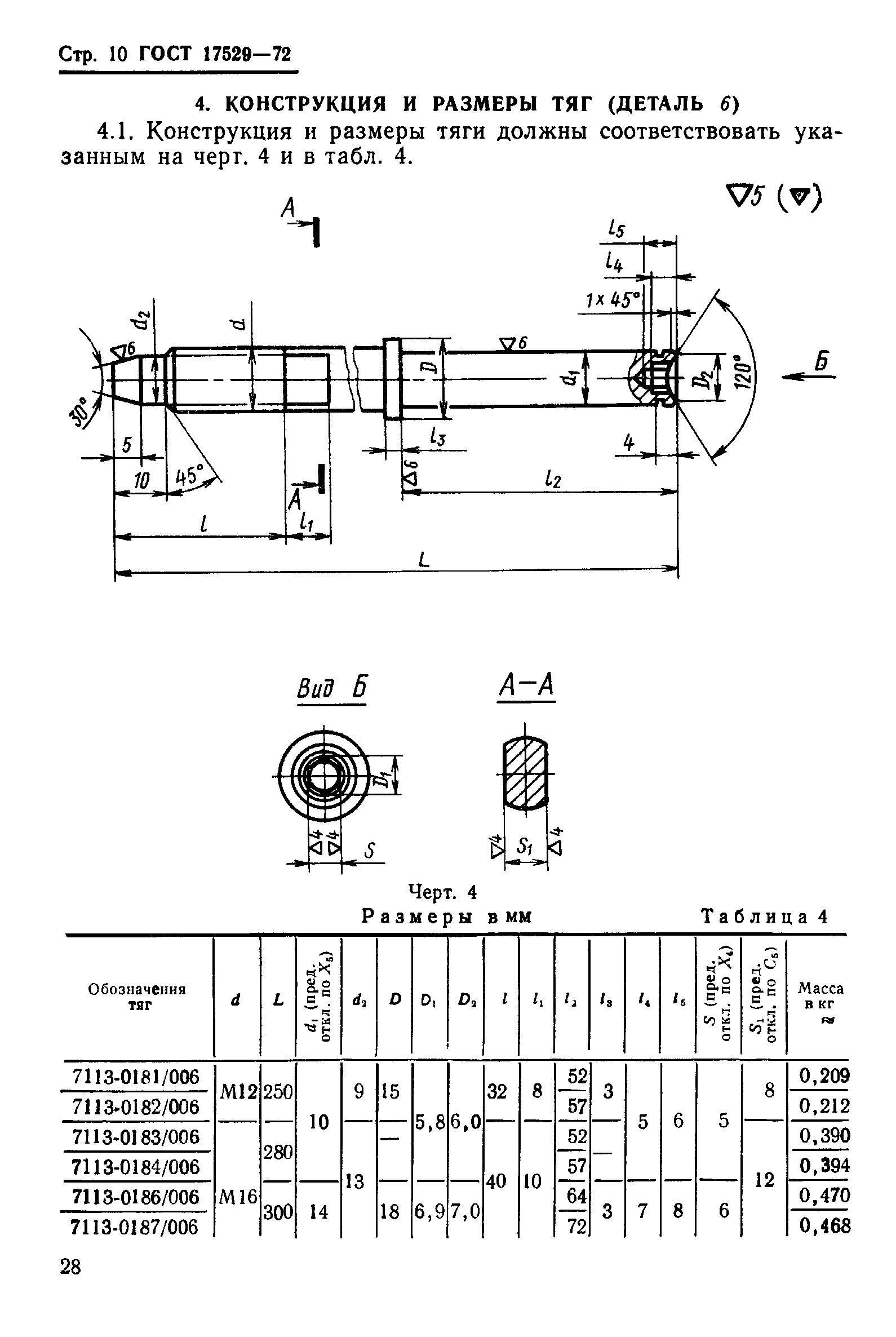

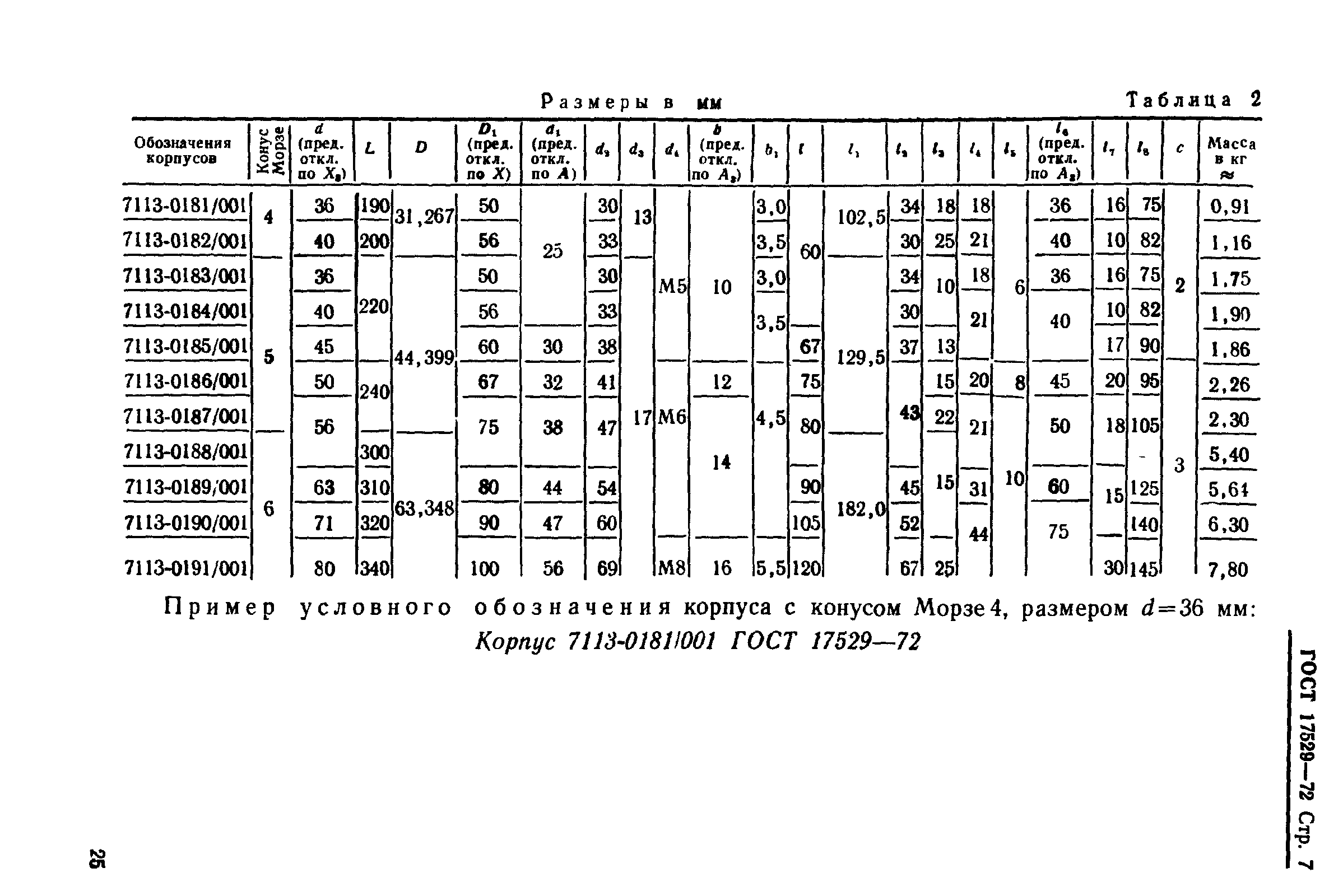

| Оглавление: | 1 Конструкция и размеры оправок 2 Конструкция и размеры корпусов (деталь 1) 3 Конструкция и размеры втулок (деталь 3) 4 Конструкция и размеры тяг (деталь 6) Приложение к ГОСТ 17529-72 (рекомендуемое) Рекомендуемые размеры упорных втулок и примеры применения их с кулачковыми шпиндельными оправками |
| Разработан: | ВНИИНМАШ Управление станкоинструментальной промышленности и межотраслевых производств Государственного комитета стандарта Совета Министров СССР Министерство станкостроительной и инструментальной промышленности |
| Утверждён: | 02.02.1972 Госстандарт СССР (USSR Gosstandart 353) |
| Издан: | Издательство стандартов (1972 г. ) |
| Заменяет собой: |
|
| Нормативные ссылки: |
|
ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»
