ГОСТ 17531-72

Оправки кулачковые фланцевые с пневматическим зажимом. Конструкция и размеры

Обозначение:	ГОСТ 17531-72
Обозначение англ:	GOST 17531-72
Статус:	заменен
Название рус.:	Оправки кулачковые фланцевые с пневматическим зажимом. Конструкция и размеры
Название англ.:	Flanged cam arbors with pneumatic clamp. Design and dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	01.01.2021
Дата введения:	01.01.1974
Дата окончания срока действия:	01.01.1999
Область применения:	Стандарт распространяется на кулачковые фланцевые оправки с пневматическим зажимом, предназначенные для установки и закрепления толстостенных заготовок при механической обработке на металлорежущих станках.

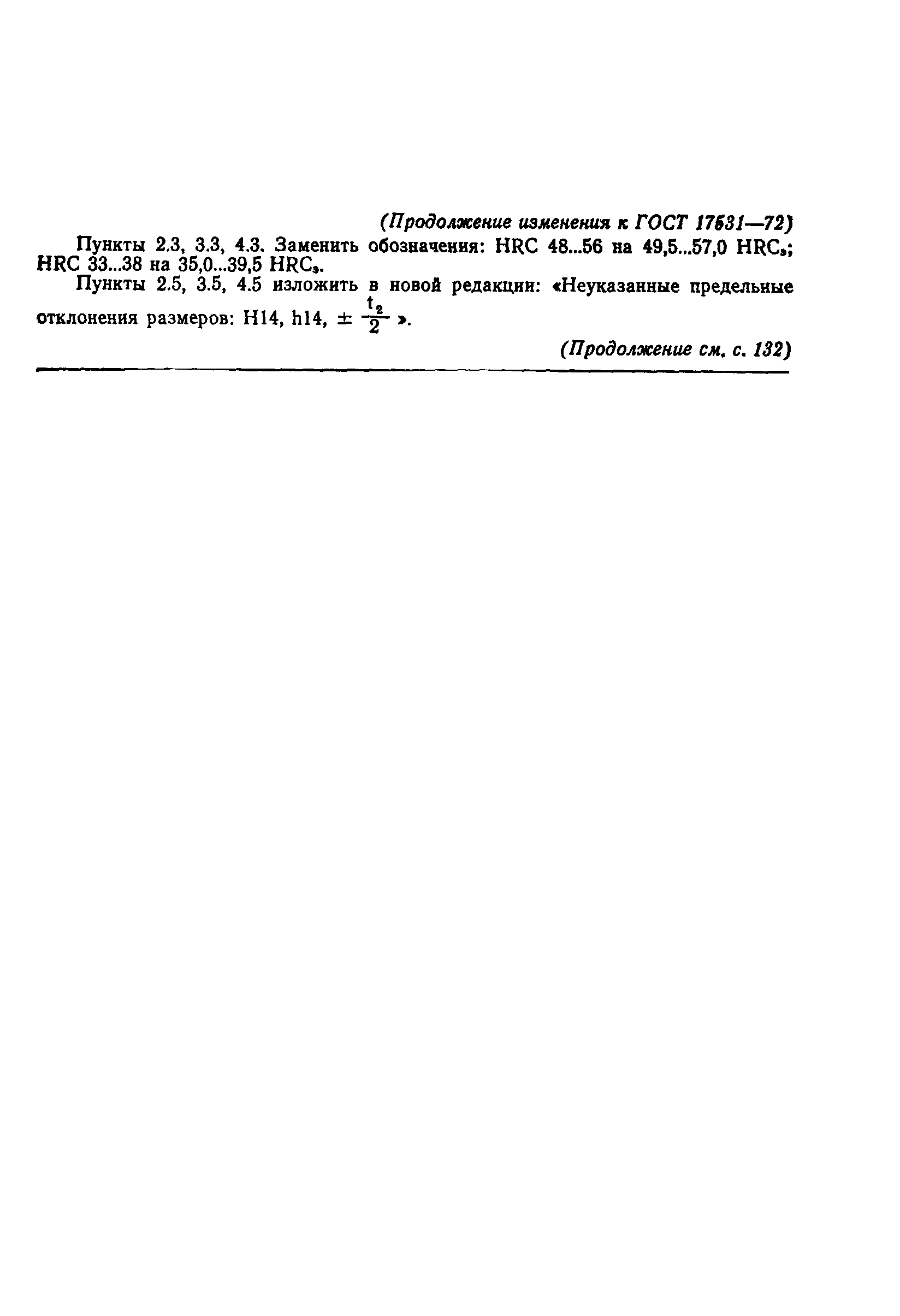

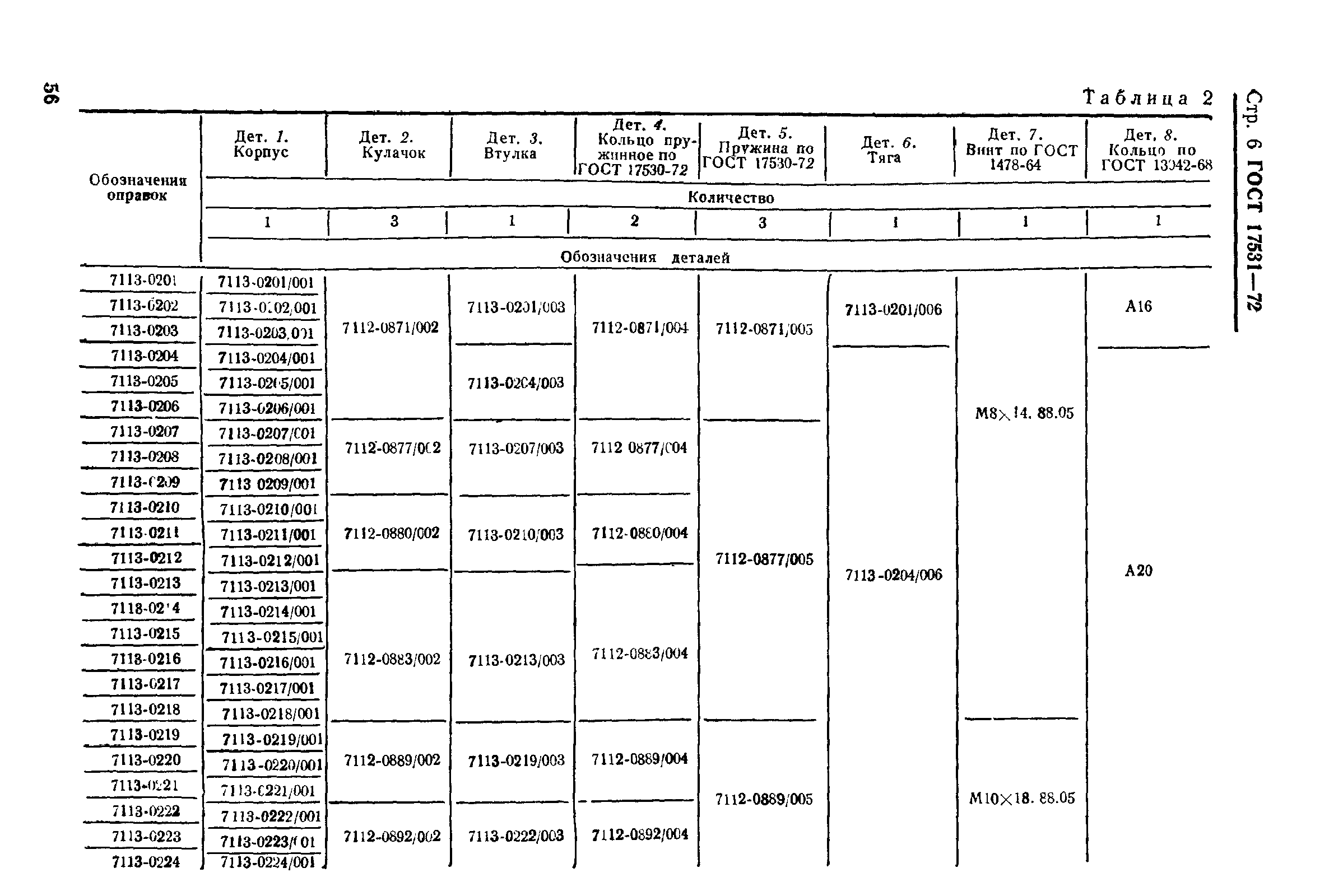

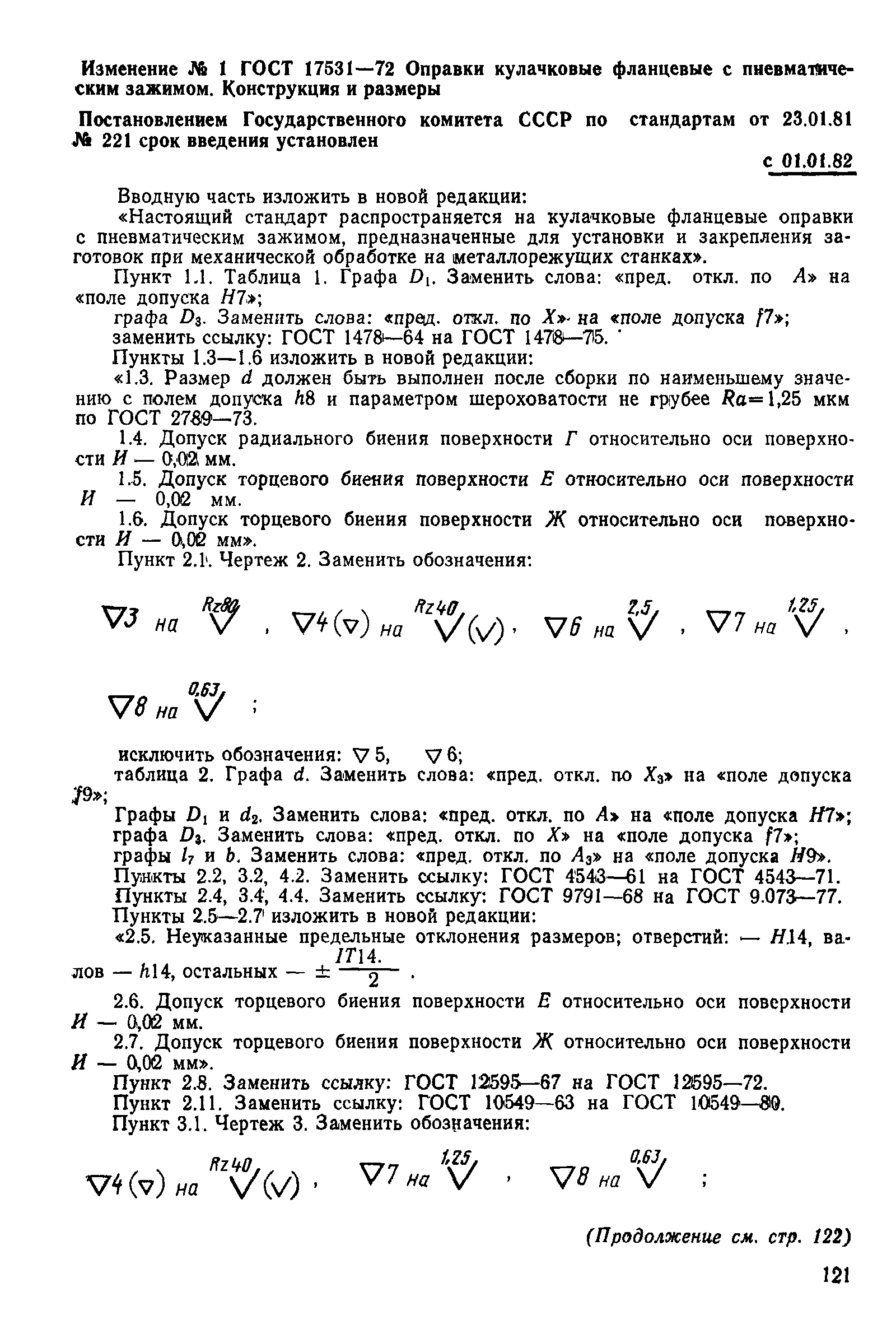

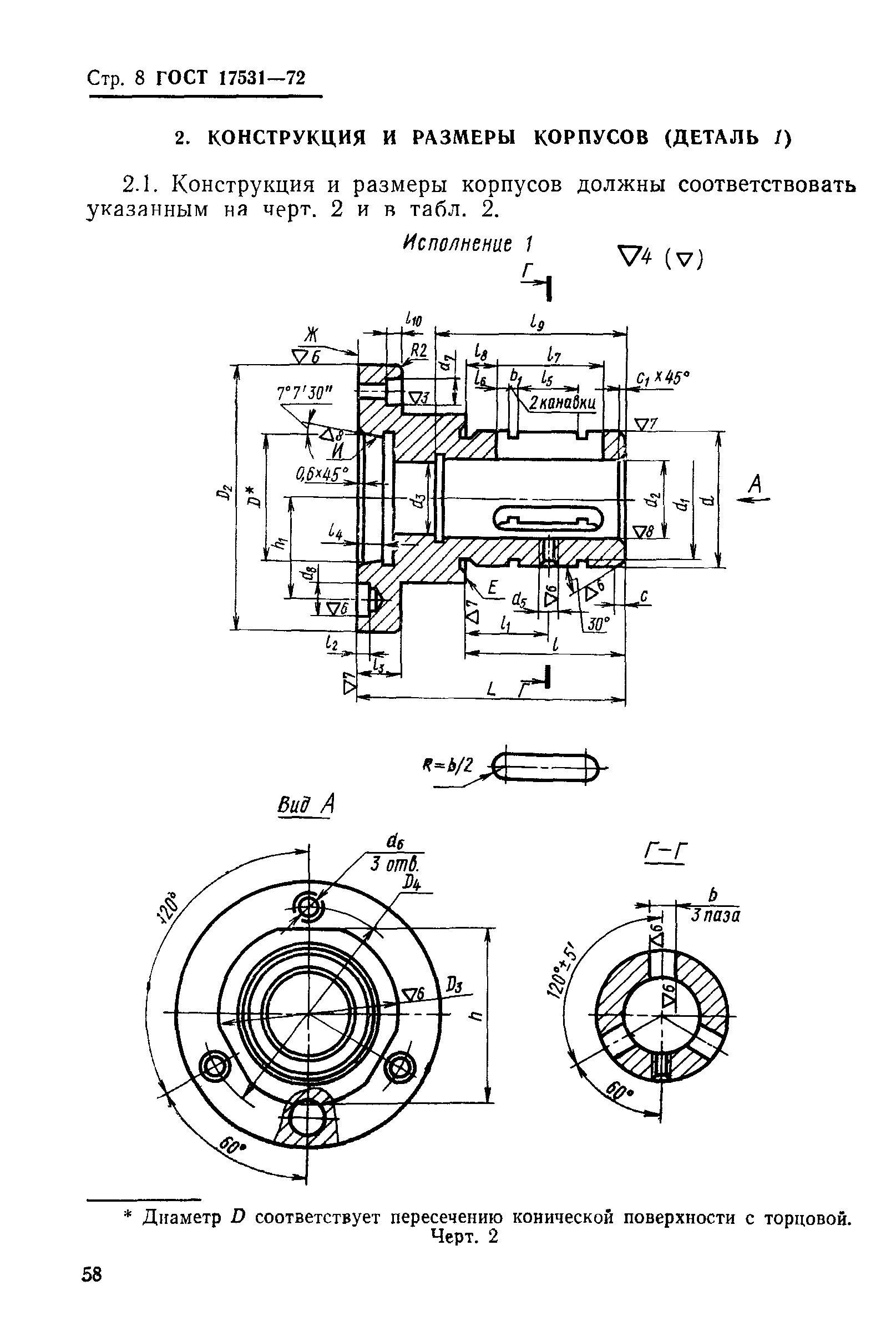

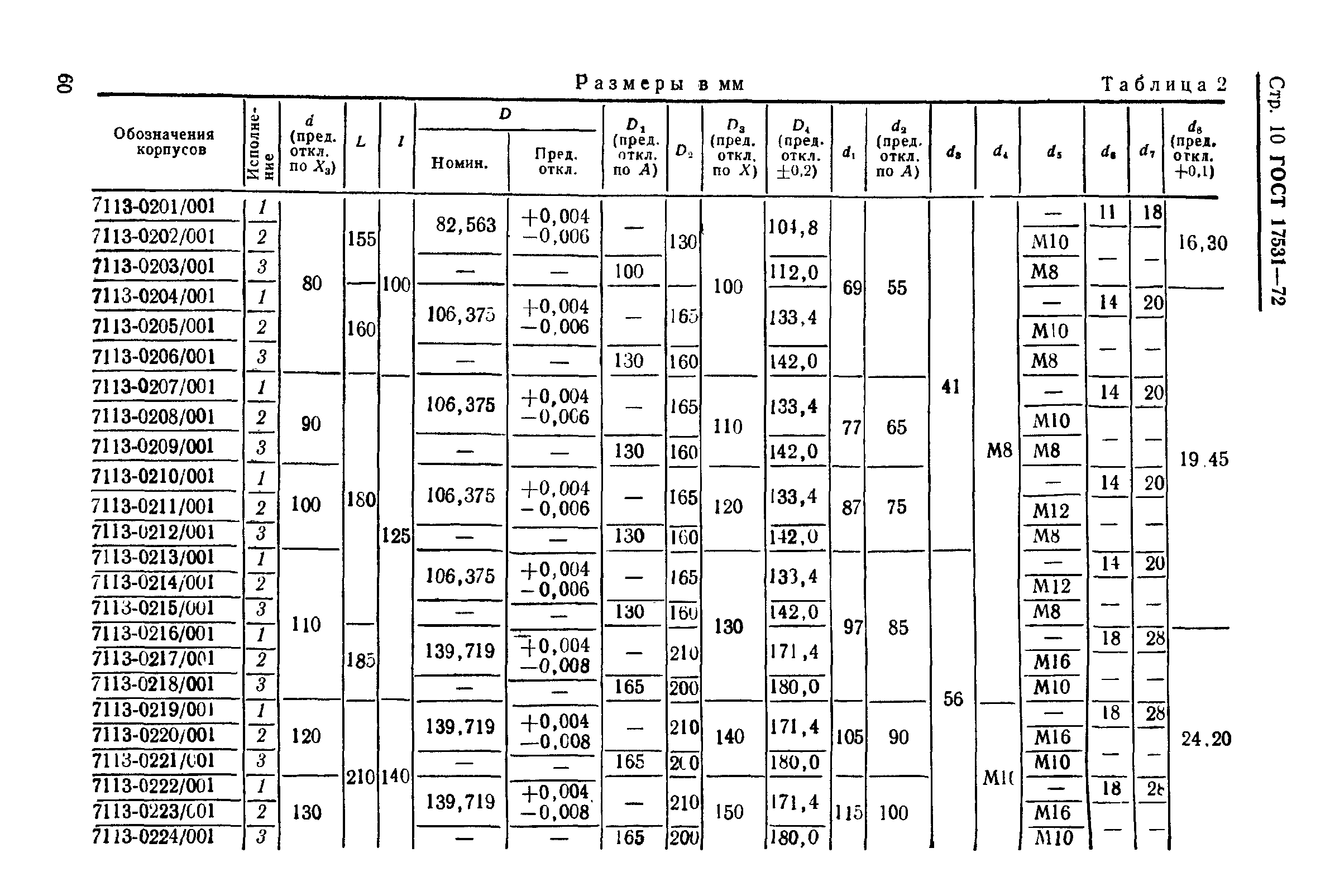

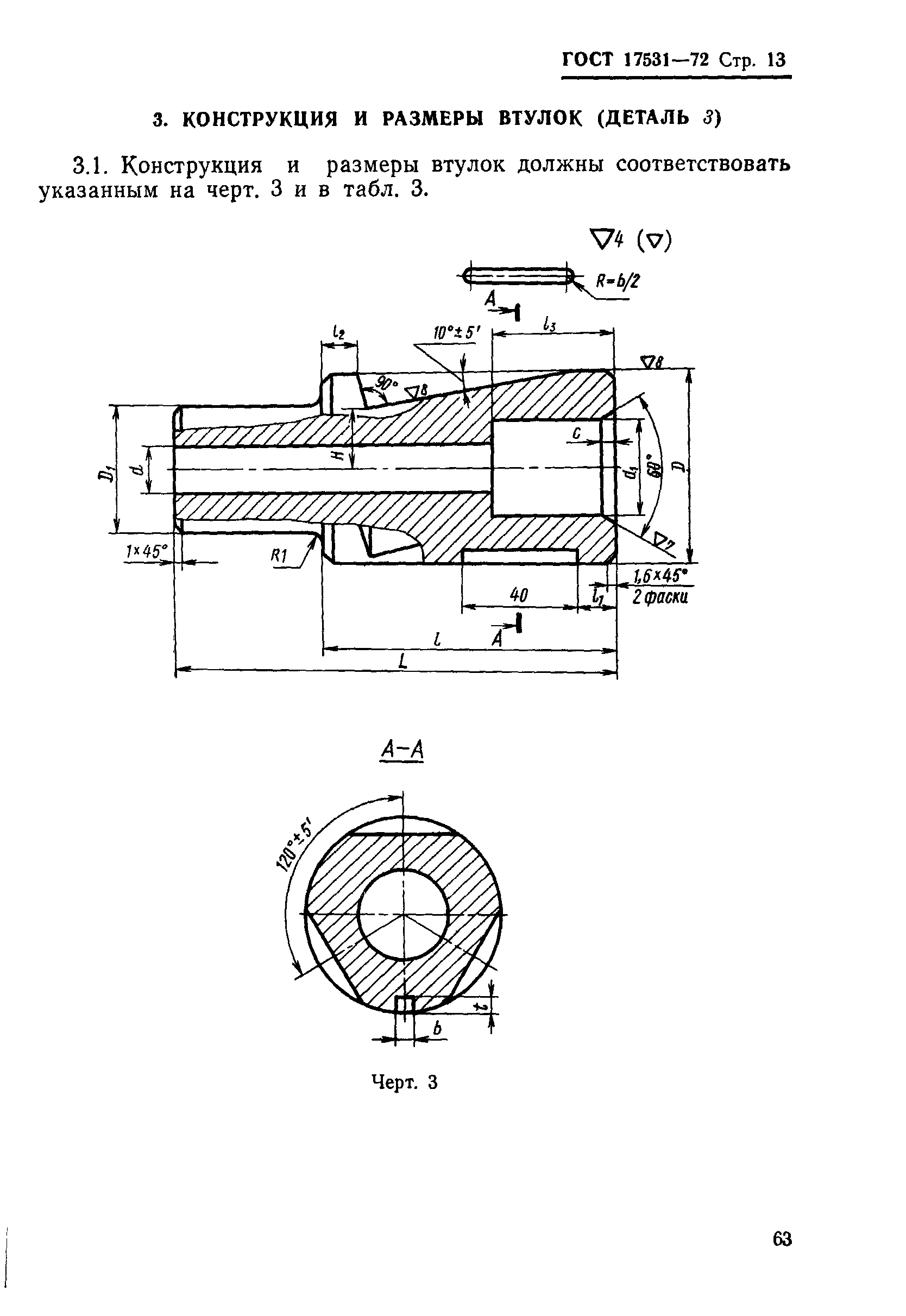

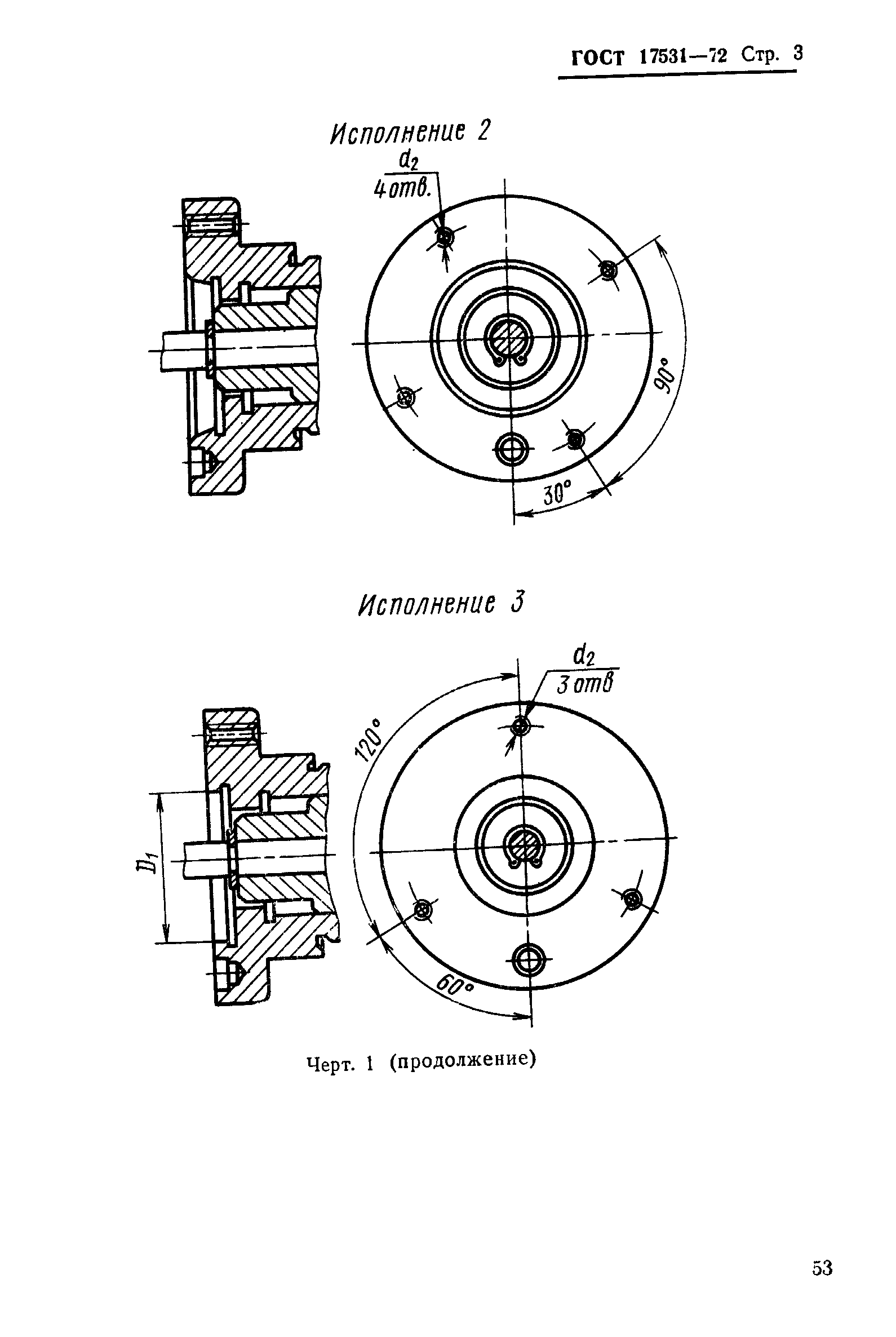

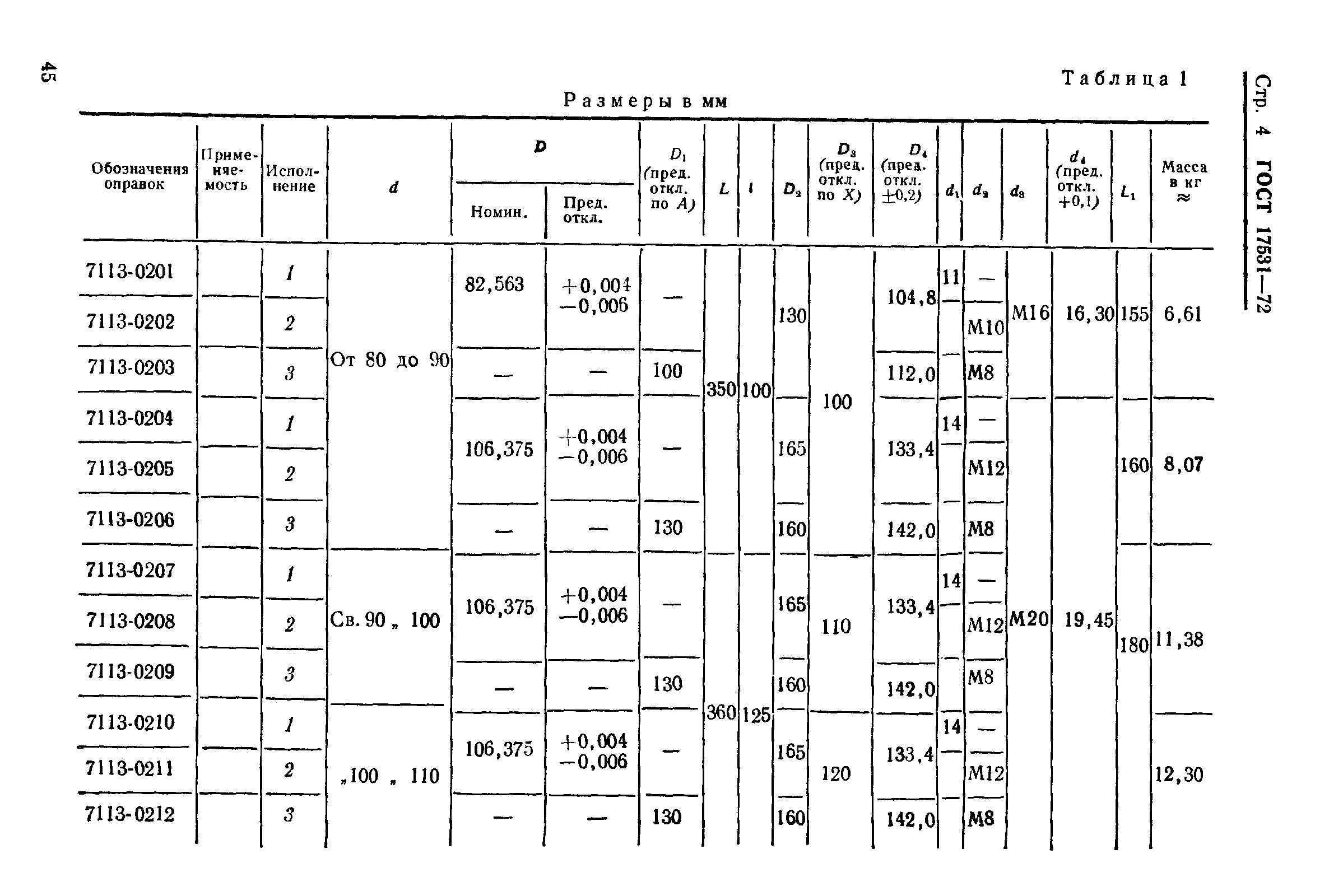

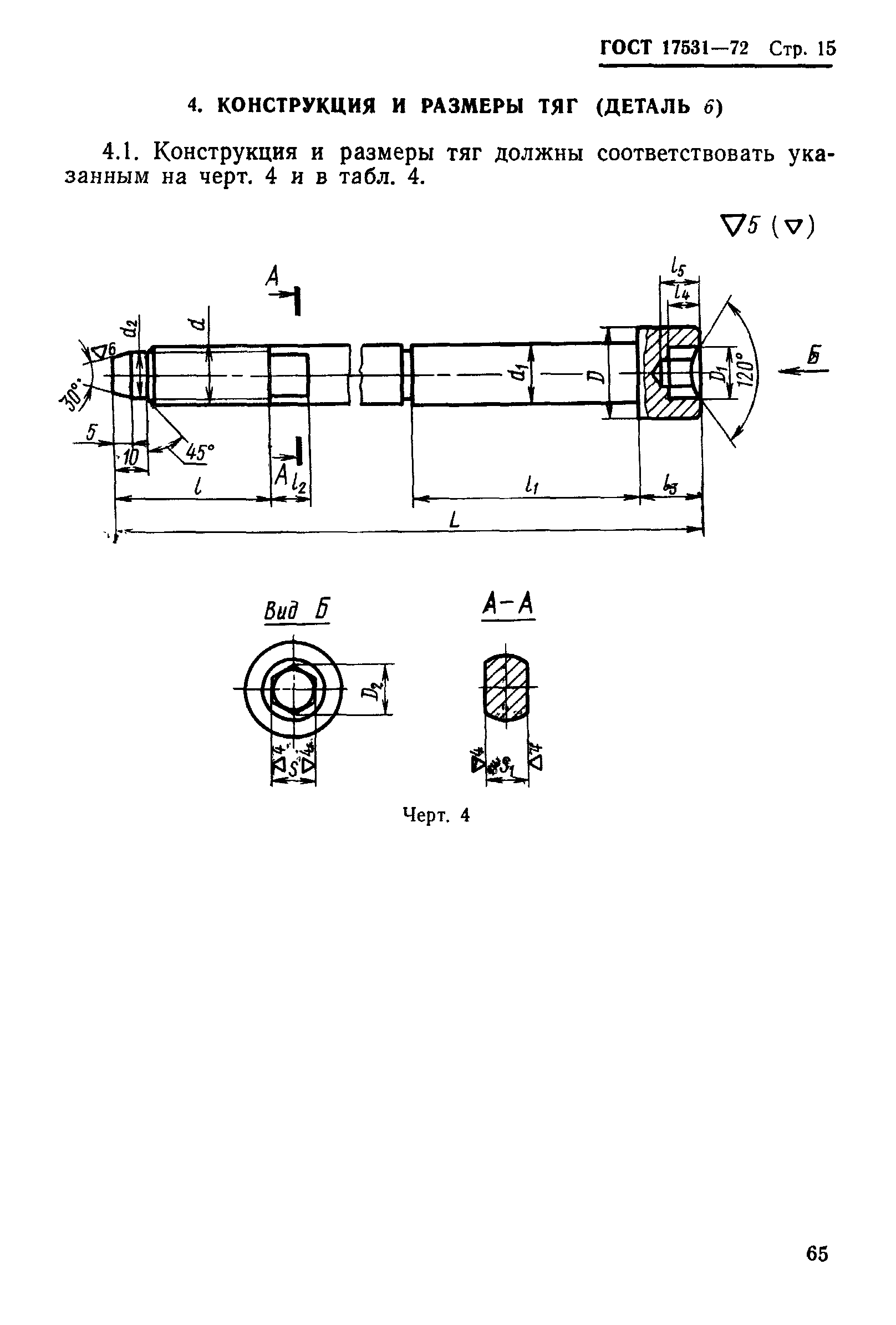

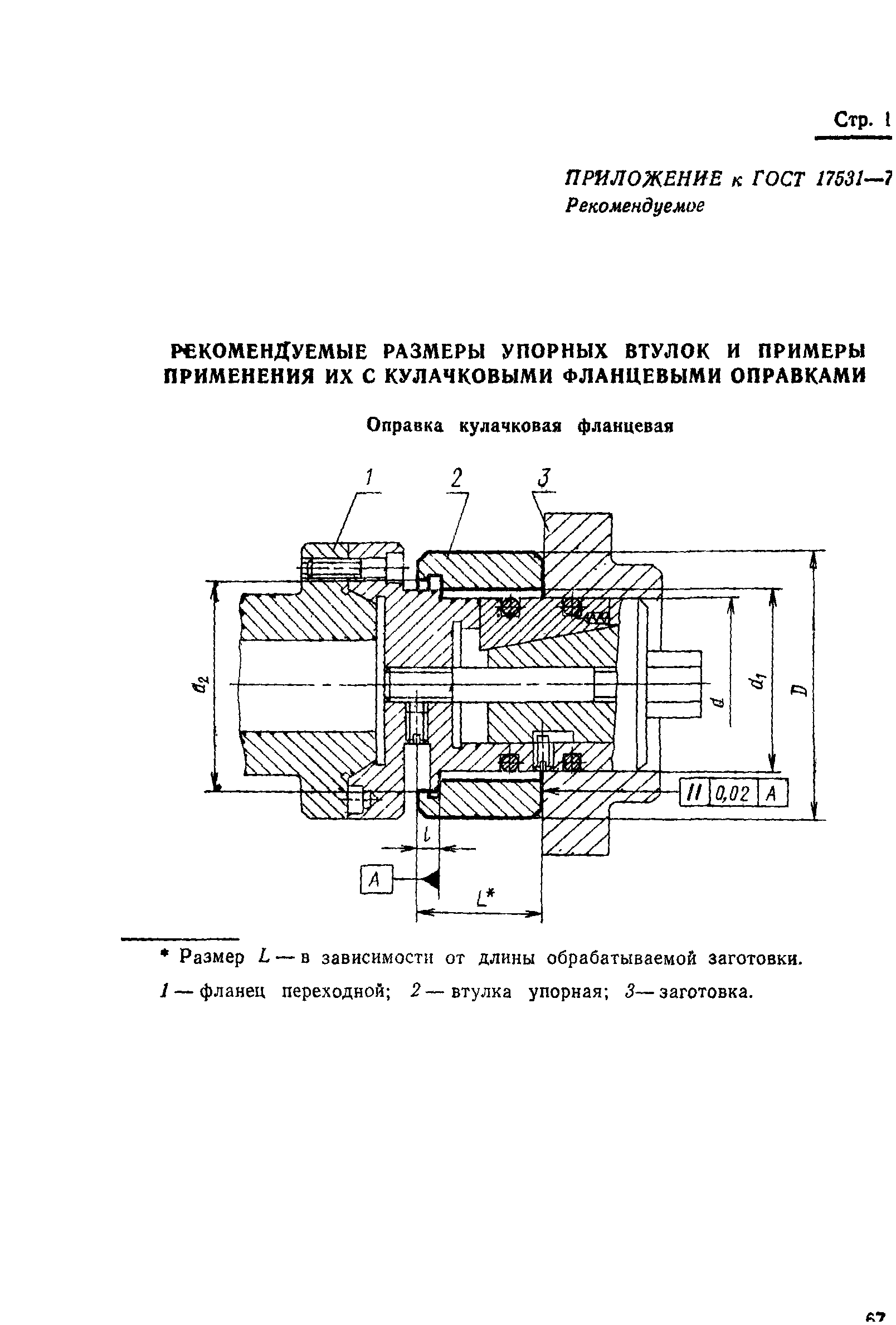

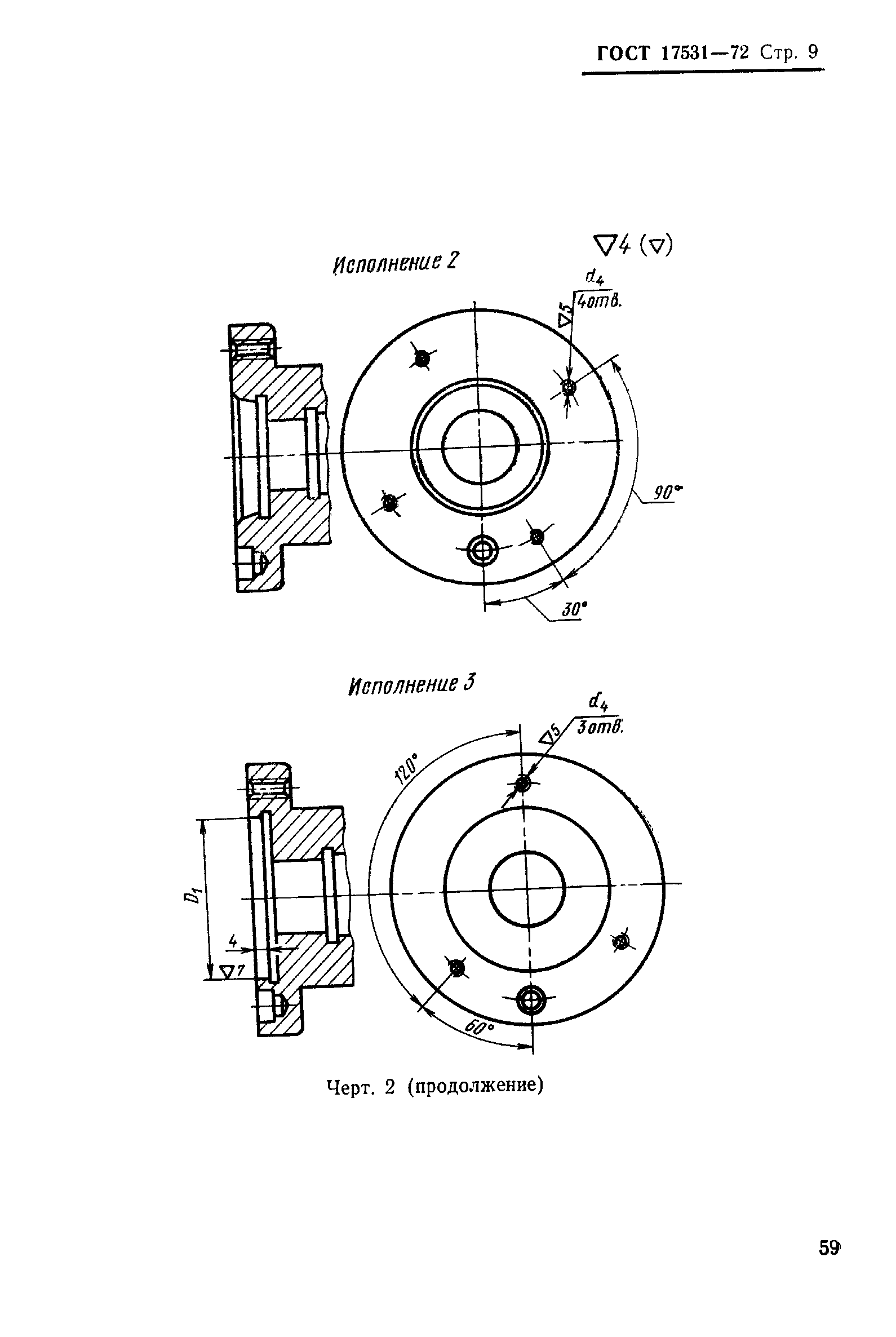

Оглавление:	1 Конструкция и размеры оправок 2 Конструкция и размеры корпусов (деталь 1) 3 Конструкция и размеры втулок (деталь 3) 4 Конструкция и размеры тяг (деталь 6) Приложение к ГОСТ 17531-72 (рекомендуемое) Рекомендуемые размеры упорных втулок и примеры применения их с кулачковыми фланцевыми оправками
Разработан:	ВНИИНМАШ Управление станкоинструментальной промышленности и межотраслевых производств Государственного комитета стандарта Совета Министров СССР Министерство станкостроительной и инструментальной промышленности
Утверждён:	02.02.1972 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 353) 03.12.1971 Госкомстандартов Совета Министров СССР (172)
Издан:	Издательство стандартов (1972 г. )
Заменяет собой:	МН 5270-63
Нормативные ссылки:	ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 8820-69 «Канавки для выхода шлифовального круга. Форма и размеры» ГОСТ 9150-59 «Резьба метрическая для диаметров от 1 до 600 мм. Основные размеры»
