ГОСТ 24380-91
Станины агрегатных станков. Основные размеры. Нормы точности
| Обозначение: | ГОСТ 24380-91 |
| Обозначение англ: | GOST 24380-91 |
| Статус: | взамен |
| Название рус.: | Станины агрегатных станков. Основные размеры. Нормы точности |
| Название англ.: | Beds for modular tape machine tool. Basic dimension. Standards of accuracy |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.1992 |
| Область применения: | Стандарт распространяется на унифицированные боковые станины, станины-подставки, средние станины и консольные станины класса точности Н, предназначенные для установки стоек и силовых столов прямолинейного движения на отдельных или встраиваемых в автоматические линии агрегатных станках. |

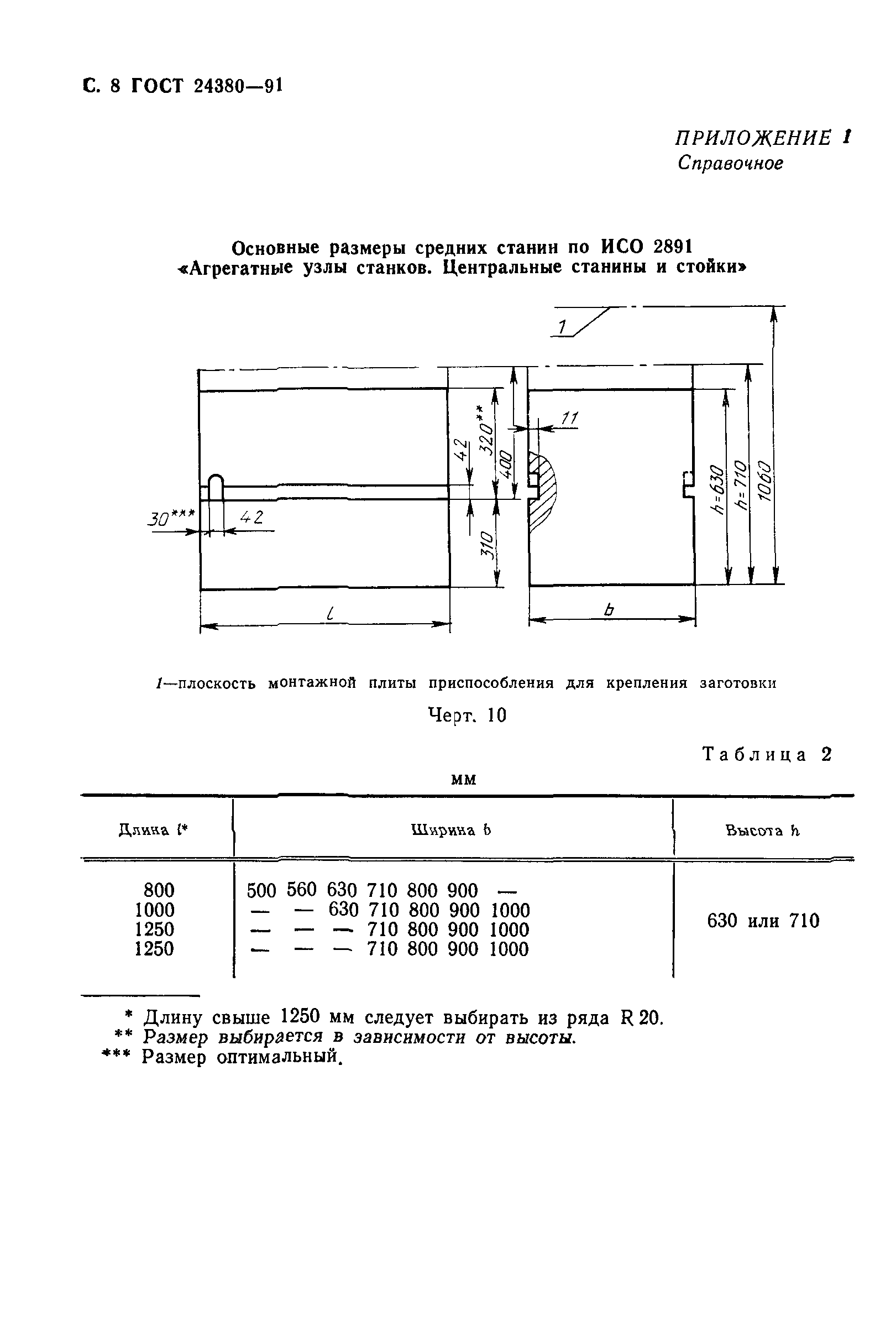

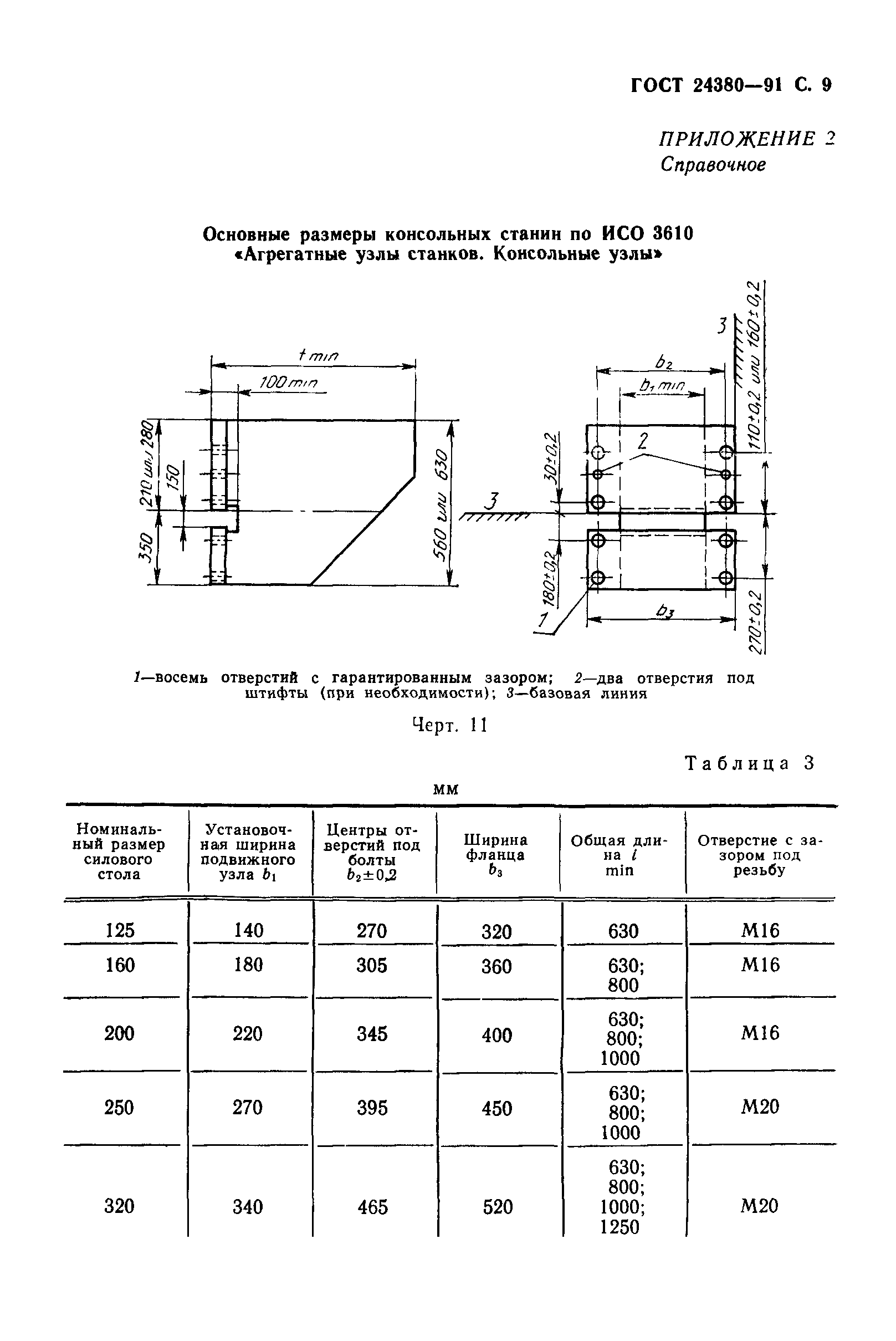

| Оглавление: | 1 Основные размеры 2 Точность станин Приложение 1 Основные размеры средних станин по ИСО 2891 "Агрегатные узлы станков. Центральные станины и стойки" Приложение 2 Основные размеры консольных станин по ИСО 3610 "Агрегатные узлы станков. Консольные узлы" |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утверждён: | 25.04.1991 Государственный комитет СССР по управлению качеством продукции и стандартам (USSR National Committee on Standards and Product Quality Management 570) |
| Издан: | Издательство стандартов (1991 г. ) |
| Заменяет собой: |
|
| Нормативные ссылки: |
ГОСТ 24014-80 «Станины агрегатных станков. Основные размеры»
ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров»
