Скачать ГОСТ 28816-90 Аппаратура каналообразующая телеграфная с временным разделением каналов. Методы измерений электрических параметров
Дата актуализации: 01.01.2021

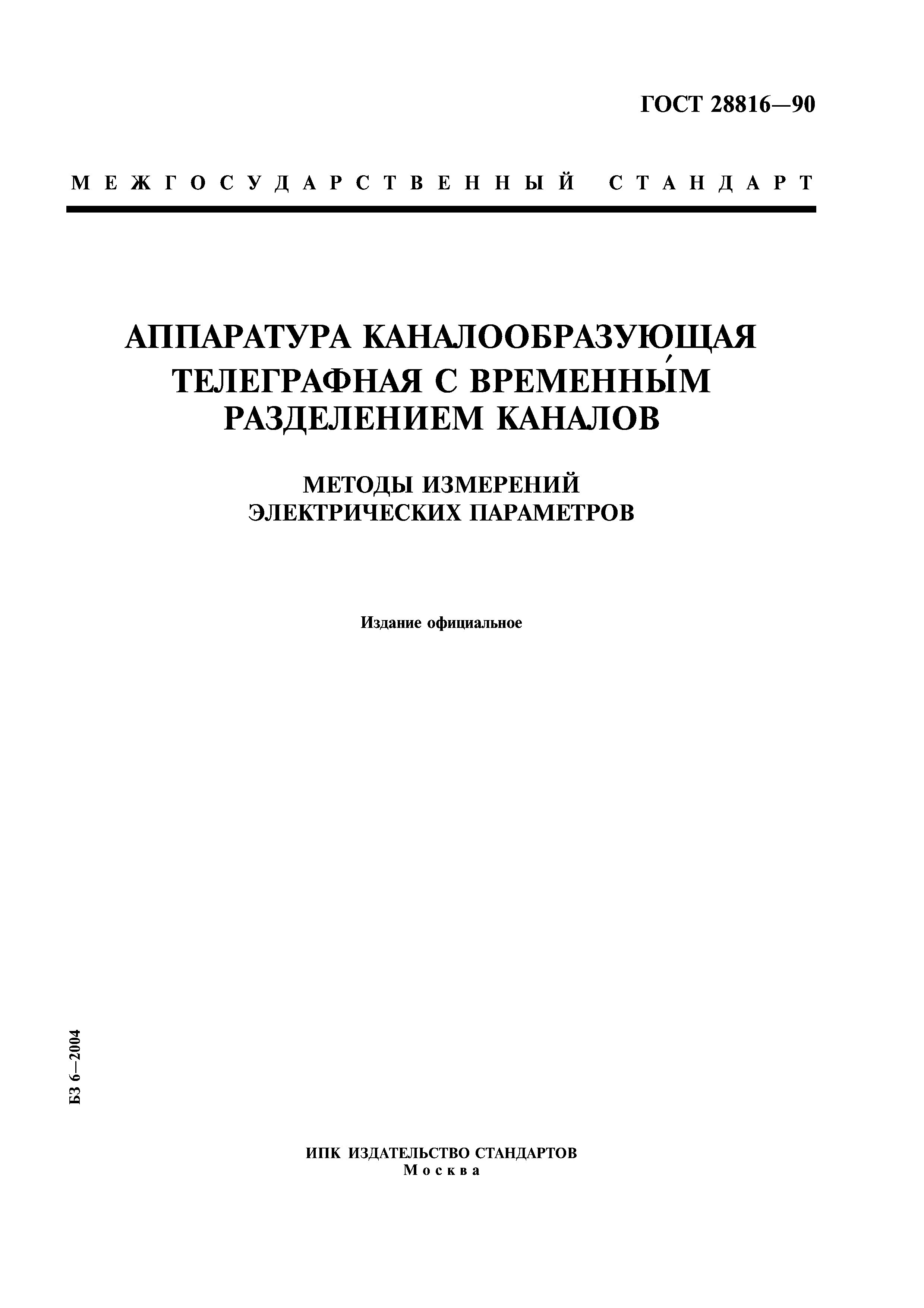

ГОСТ 28816-90
Аппаратура каналообразующая телеграфная с временным разделением каналов. Методы измерений электрических параметров
| Обозначение: | ГОСТ 28816-90 |
| Обозначение англ: | GOST 28816-90 |
| Статус: | введен впервые |
| Название рус.: | Аппаратура каналообразующая телеграфная с временным разделением каналов. Методы измерений электрических параметров |
| Название англ.: | Telegraph TDM channelling equipment. Methods of measurement of electrical parameters |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.1992 |
| Область применения: | Стандарт распространяется на многоканальную каналообразующую аппаратуру с временным разделением каналов (ВРК) для телеграфирования и низкоскоростной передачи данных, предназначенную для работы по стандартным каналам тональной частоты (ТЧ), уплотненным и неуплотненным кабельным линиям городской телефонной сети (ГТС), а также по комбинированным цепям ГТС (канал ТЧ и кабельная линия) на групповой скорости 2400 бит/с, либо по дискретным каналам 2400, 4800 и 9600 бит/с и устанавливает методы измерений электрических параметров по ГОСТ 27506. |

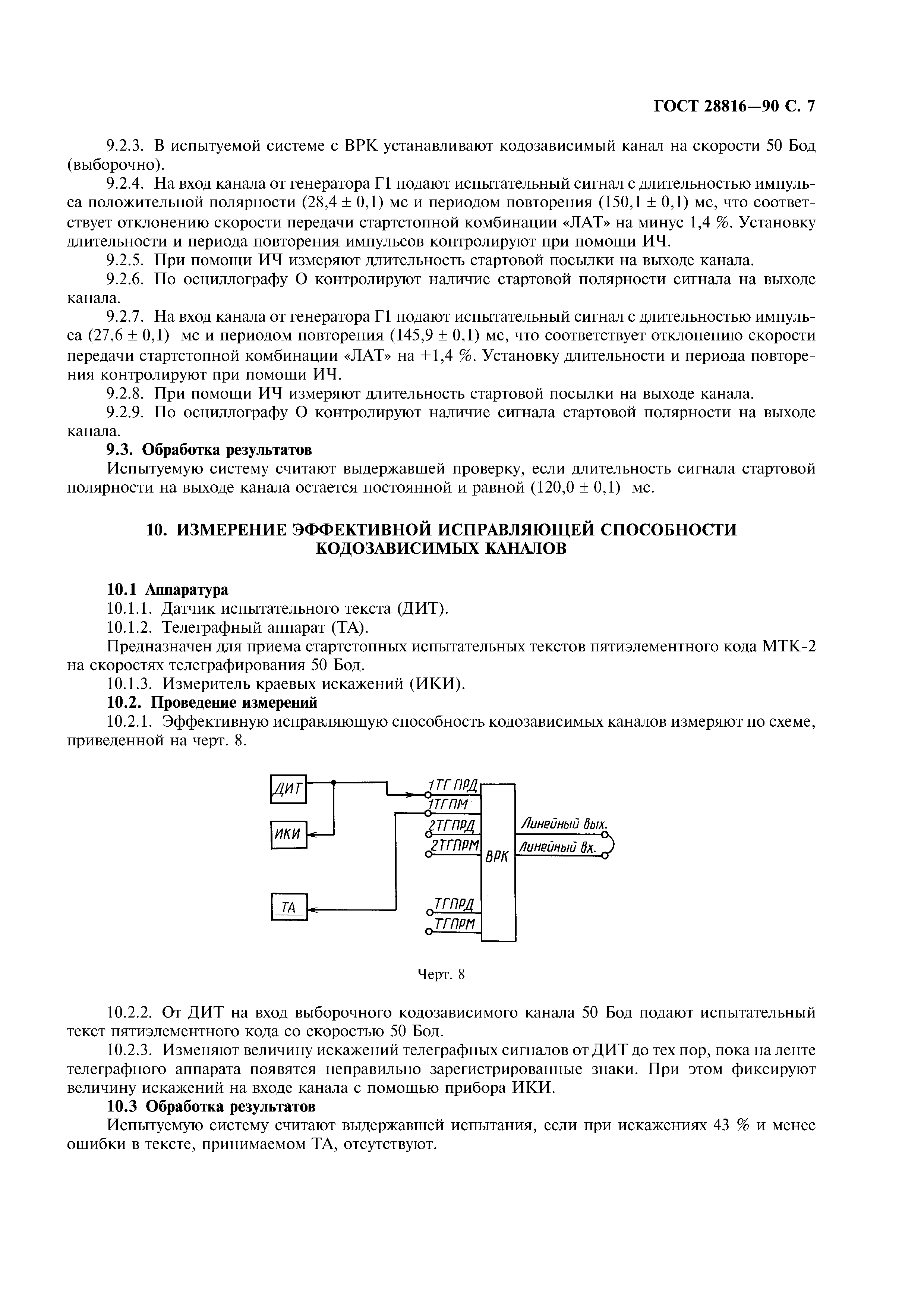

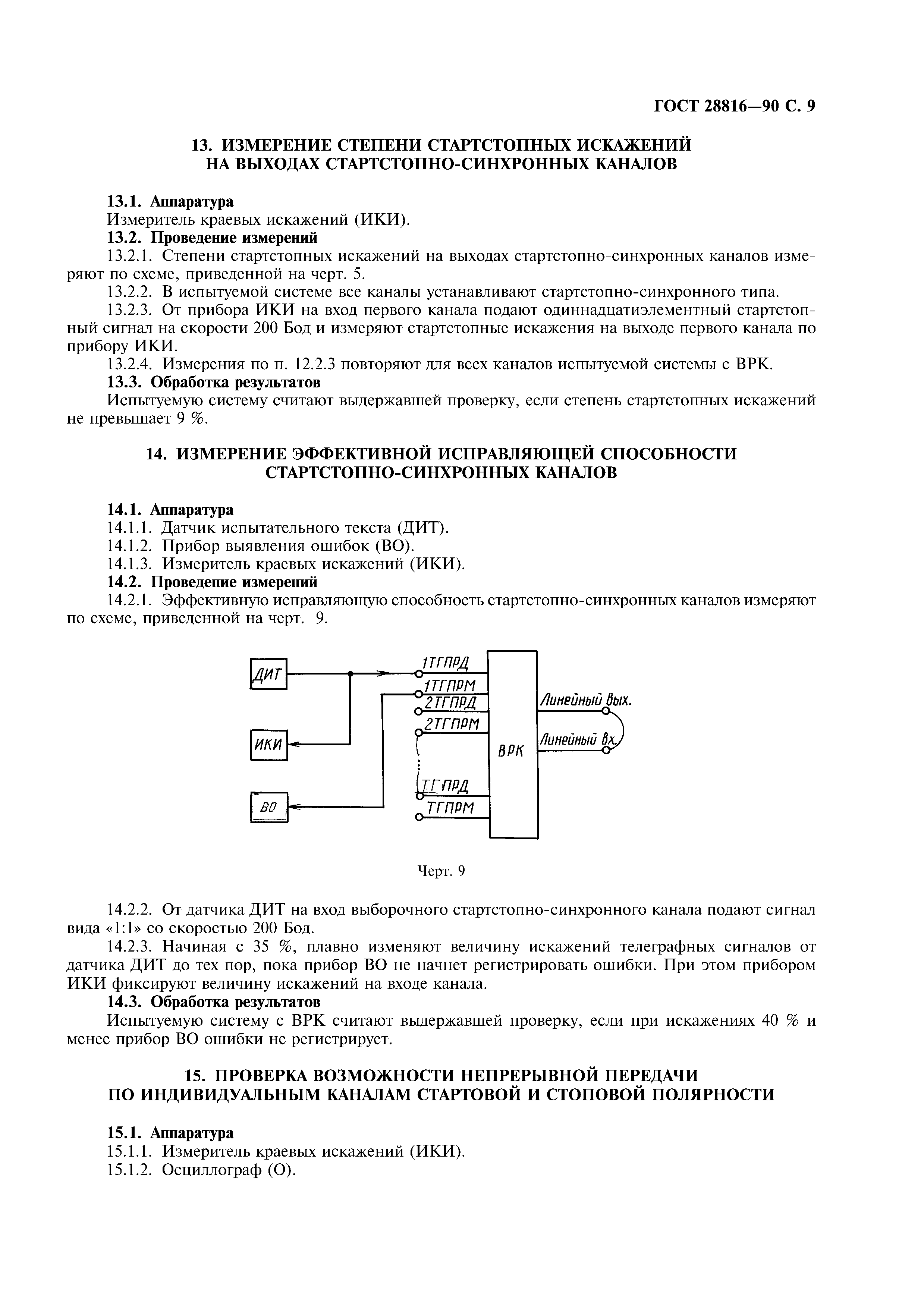

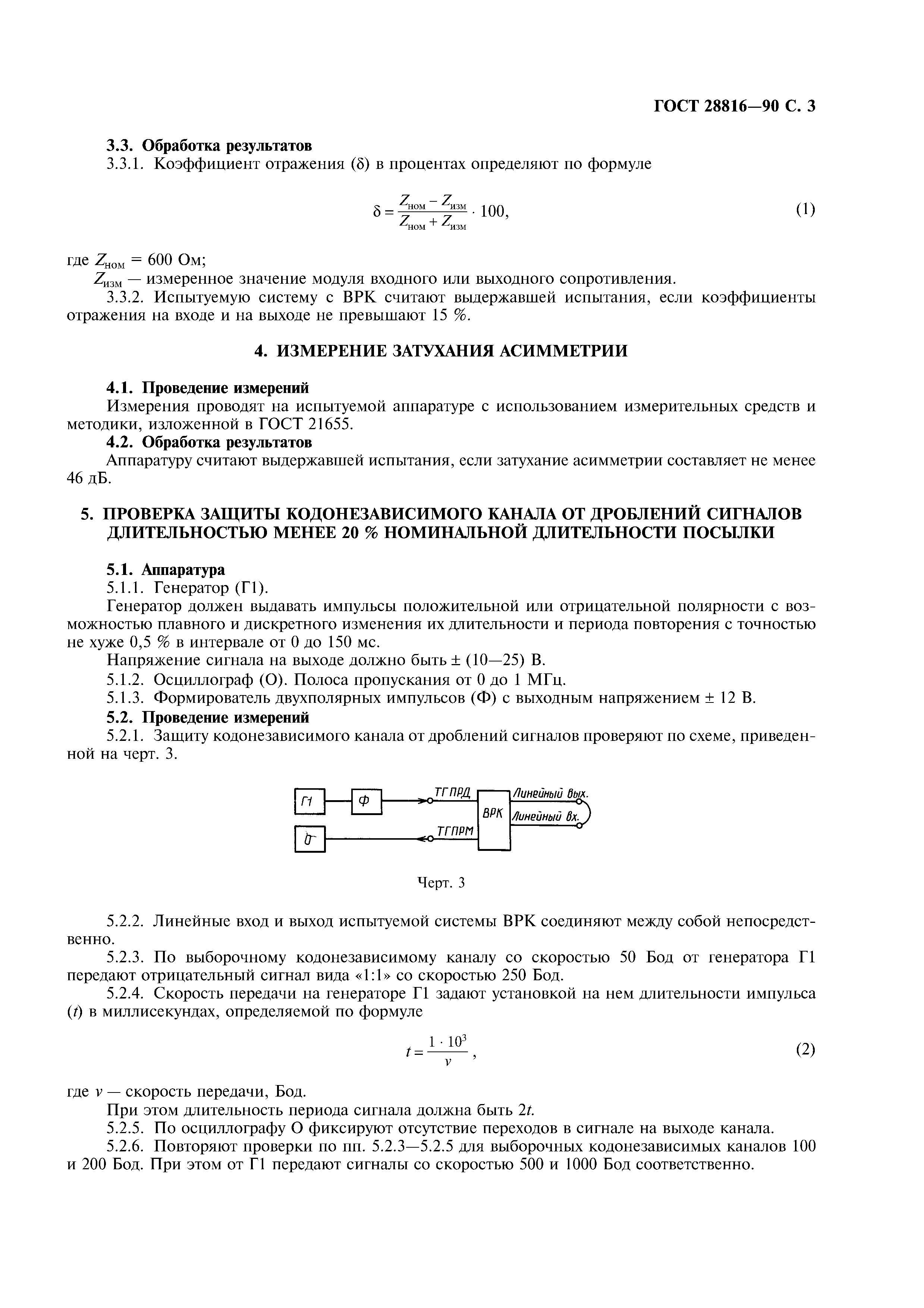

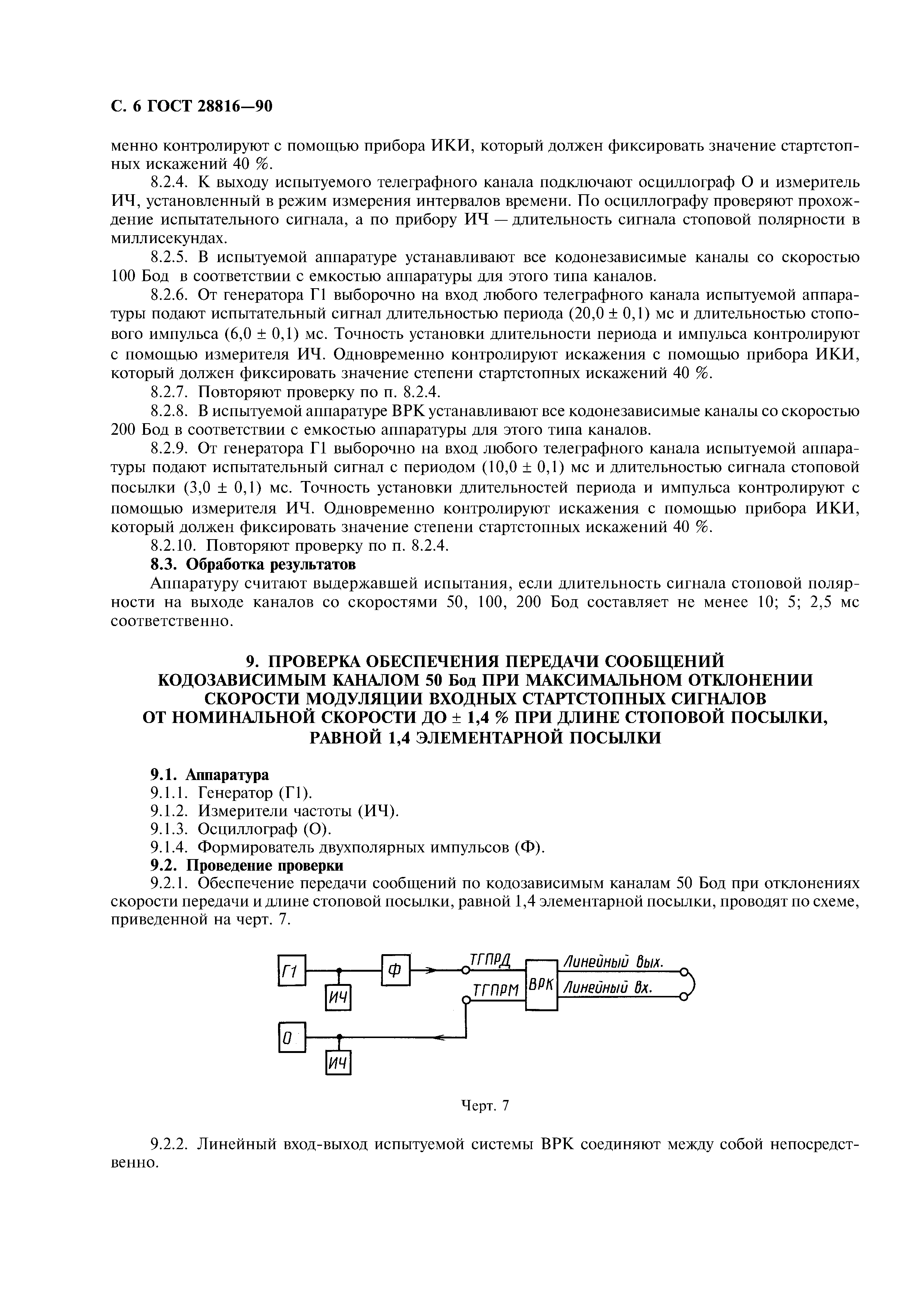

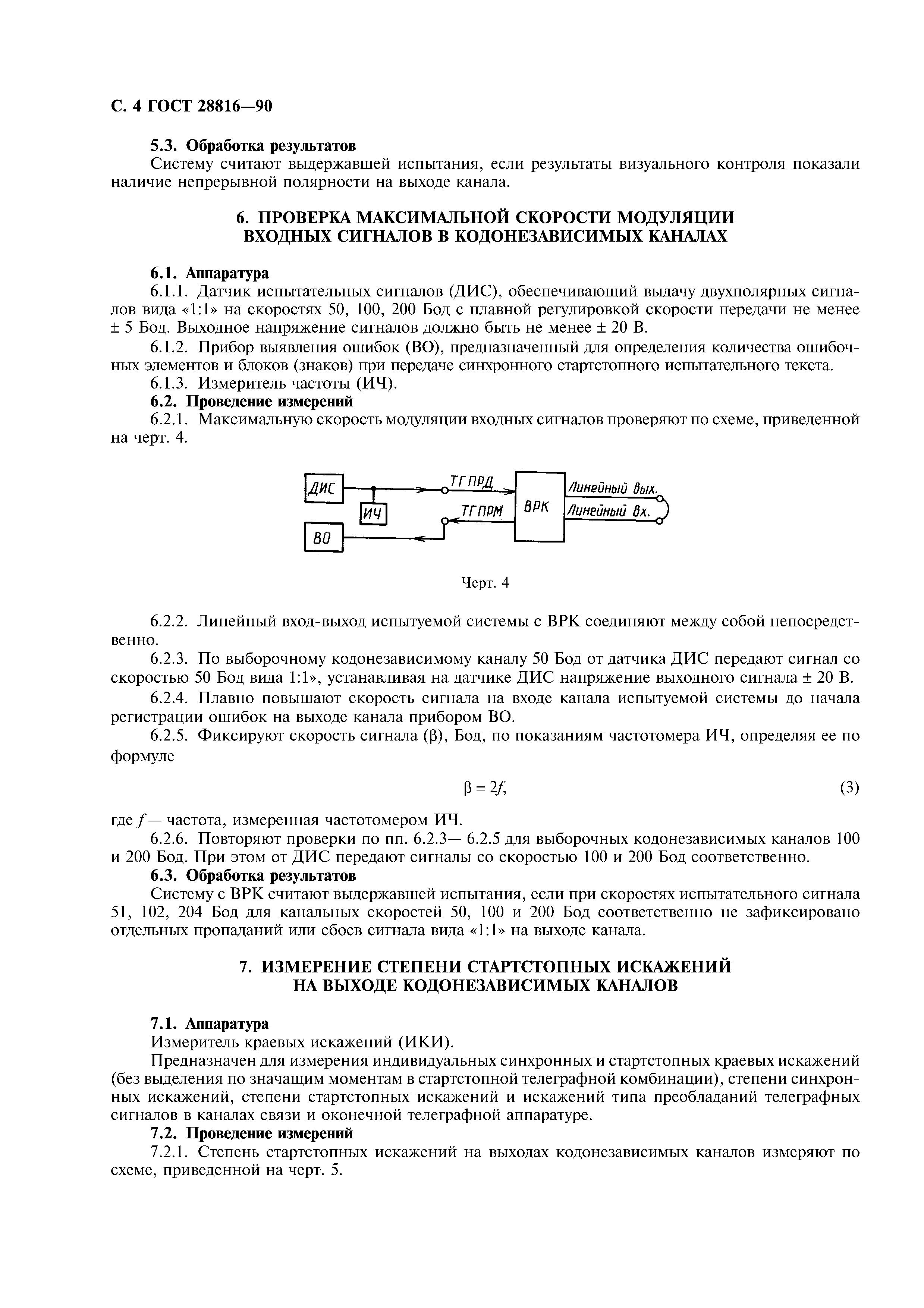

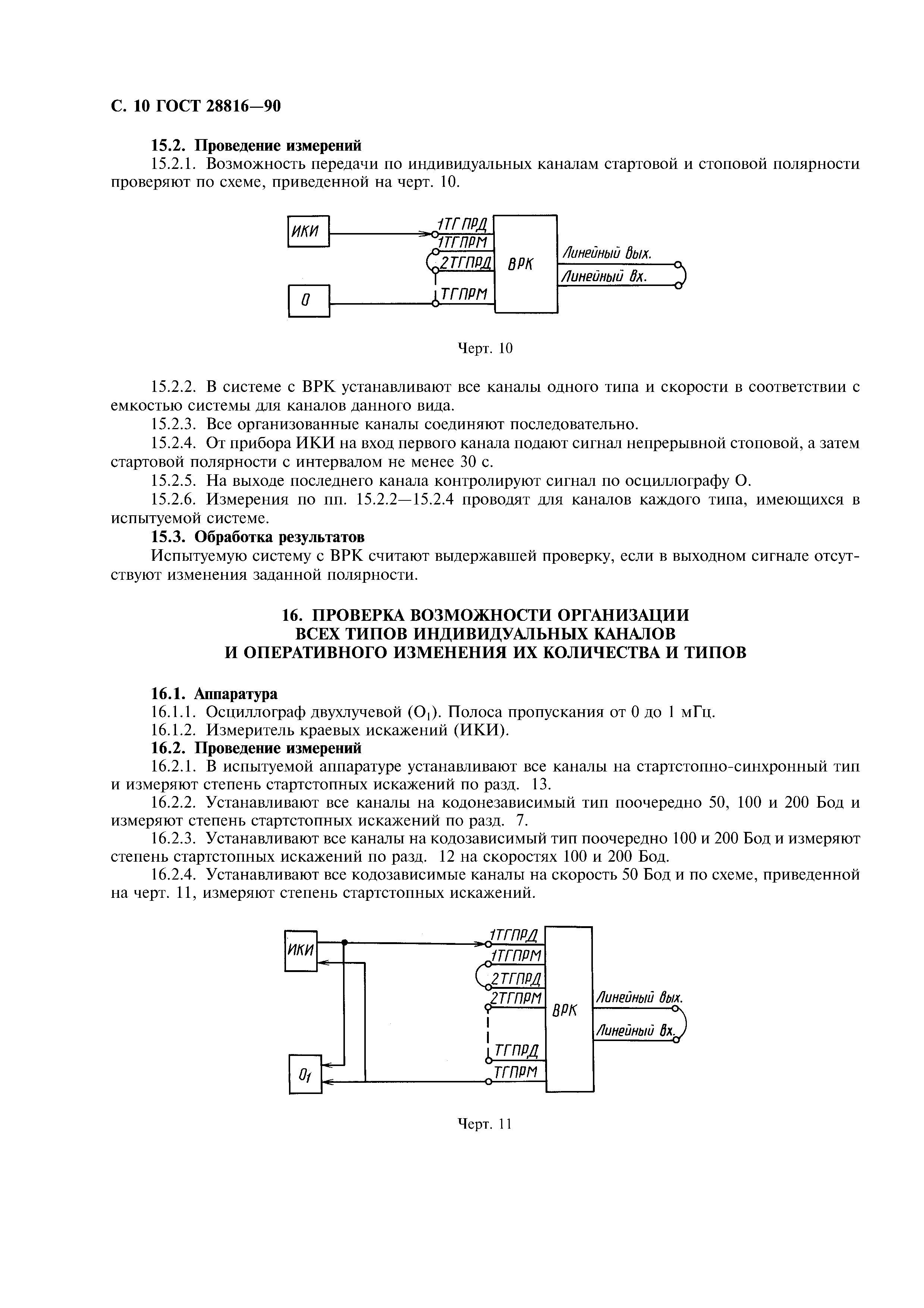

| Оглавление: | 1. Измерение уровня средней мощности 2. Измерение максимального отклонения скорости передачи группового сигнала аппаратуры 3. Измерение сопротивления на линейном входе и выходе системы с ВРК и проверка коэффициента отражения 4. Измерение затухания ассиметрии 5. Проверка защиты кодонезависимого канала от дроблений сигналов длительностью менее 20 % номинальной длительности посылки 6. Проверка максимальной скорости модуляции входных сигналов в кодонезависимых каналах 7. Измерение степени стартстопных искажений на выходе кодонезависимых каналов 8. Проверка возможности передачи двоичных сигналов по кодонезависимым каналам при степени стартстопных искажений на входе до 40 % 9. Проверка обеспечения передачи сообщений кодозависимым каналом 50 Бод при максимальном отклонении скорости модуляции входных стартстопных сигналов от номинальной скорости до плюс/минус 1,4 % при длине стоповой посылки, равной 1,4 элементарной посылки 10. Измерение эффективной исправляющей способности кодозависимых каналов 11. Проверка распознавания в аппаратуре на входе кодозависимого канала стартовой посылки разной длительности 12. Измерение степени стартстопных искажений на выходах кодозависимых каналов 13. Измерение степени стартстопных искажений на выходах стартстопно-синхронных каналов 14. Измерение эффективной исправляющей способности стартстопно-синхронных каналов 15. Проверка возможности непрерывной передачи по индивидуальным каналам стартовой и стоповой полярности 16. Проверка возможности организации всех типов индивидуальных каналов и оперативного изменения их количества и типов 17. Определение удельной потребляемой мощности от источника постоянного тока Приложение 1 (рекомендуемое) Перечень измерительной аппаратуры и испытательных устройств Приложение 2 (рекомендуемое) Схема электрическая принципиальная формирования двухполярных импульсов |
| Разработан: | Министерство связи СССР |
| Утверждён: | 27.12.1990 Государственный комитет СССР по управлению качеством продукции и стандартам (USSR National Committee on Standards and Product Quality Management 3354) |
| Издан: | Издательство стандартов (1991 г. ) ИПК Издательство стандартов (2004 г. ) |
| Нормативные ссылки: |
ГОСТ 21655-87 «Каналы и тракты магистральной первичной сети единой автоматизированной системы связи. Электрические параметры и методы измерений»
