ГОСТ 9740-71
Плашки круглые. Технические условия
| Обозначение: | ГОСТ 9740-71 |
| Обозначение англ: | GOST 9740-71 |
| Статус: | взамен |
| Название рус.: | Плашки круглые. Технические условия |
| Название англ.: | Circular screwing dies |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.1973 |
| Область применения: | Стандарт распространяется на ручные и машинные плашки, предназначенные для нарезания метрической резьбы от М1 до М68 по ГОСТ 24705, 6 и 8-й степеней точности и трубной цилиндрической резьбы от G 1/16 до G 2 1/4 по ГОСТ 6357 классов точности А и В. |

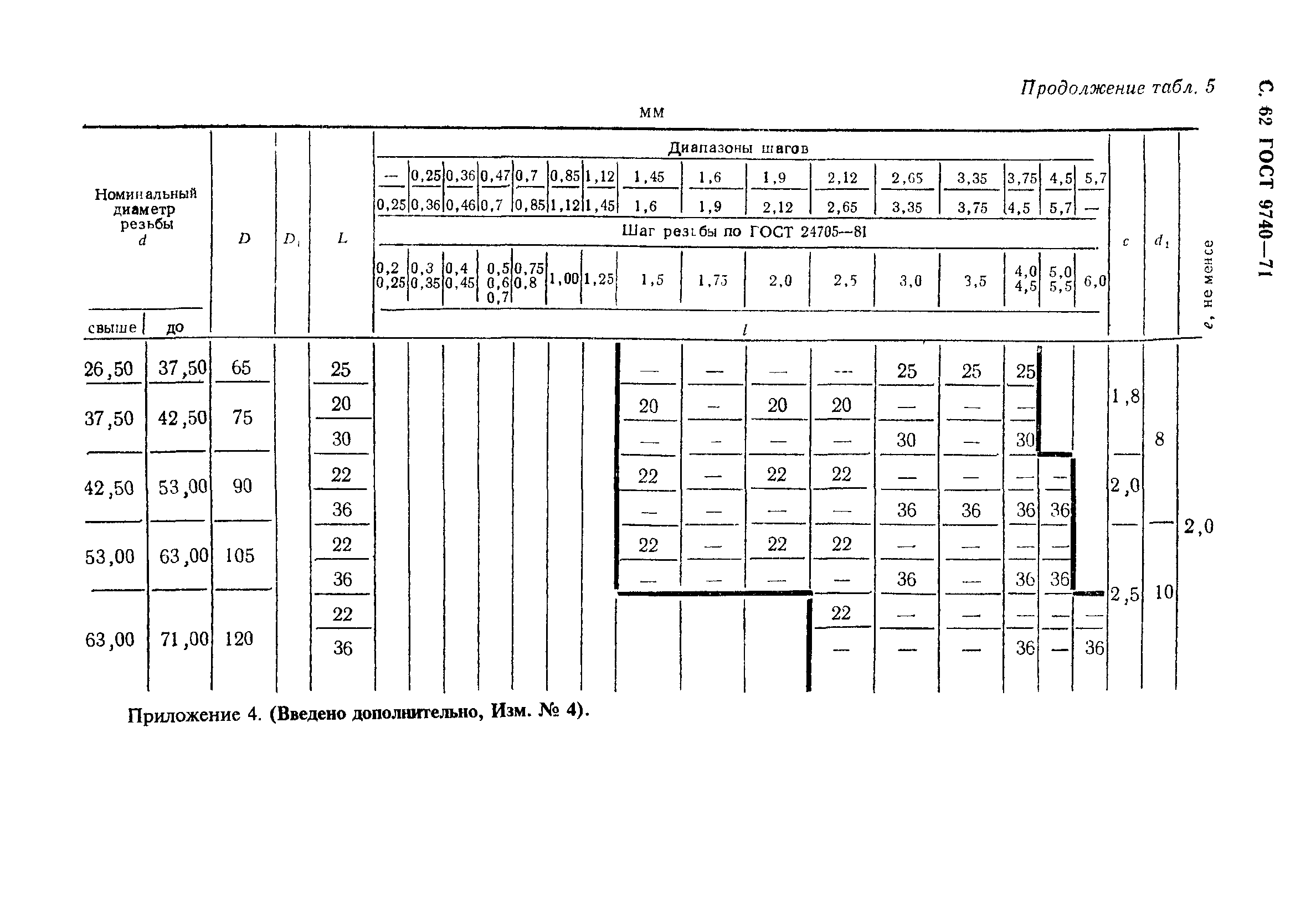

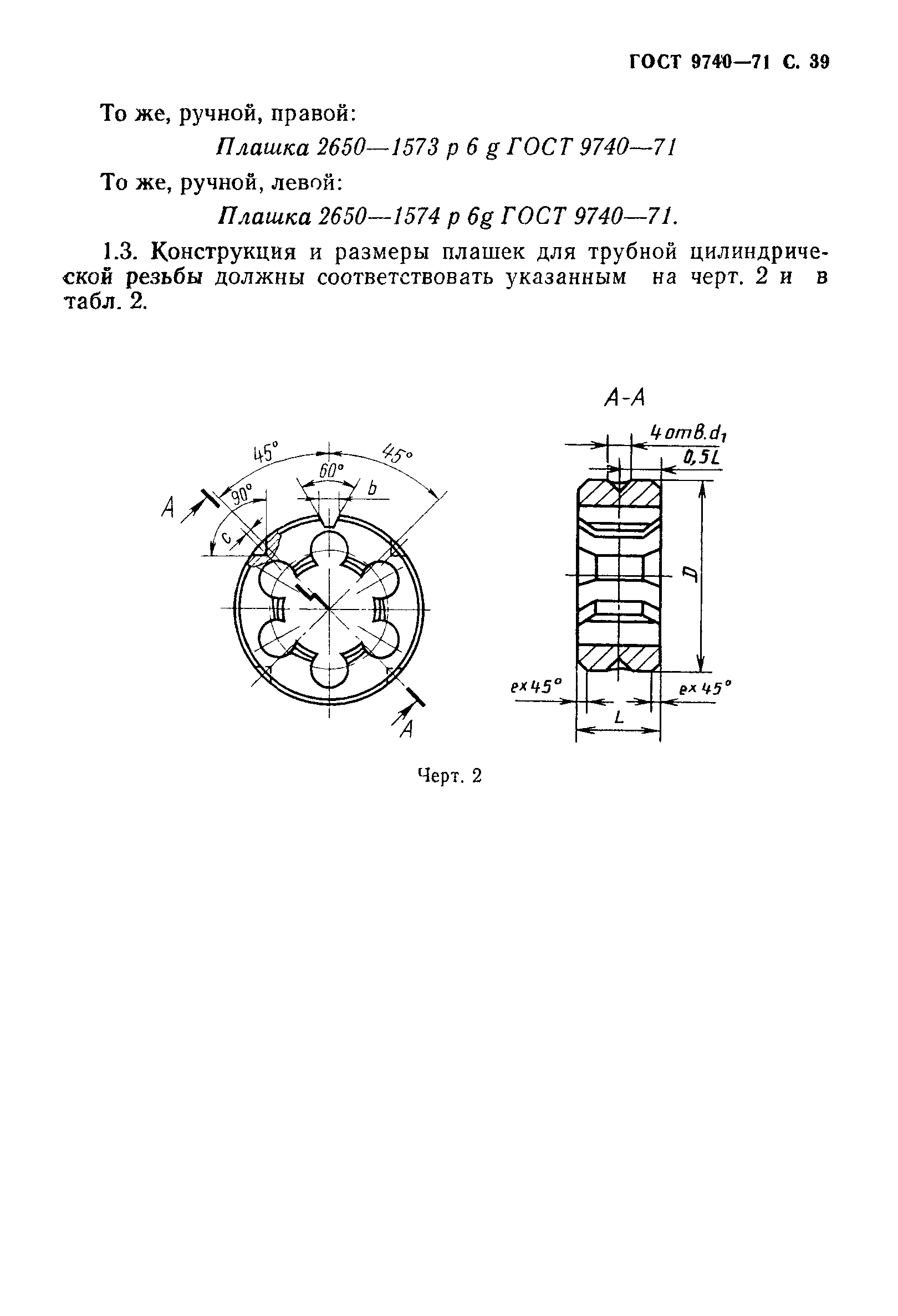

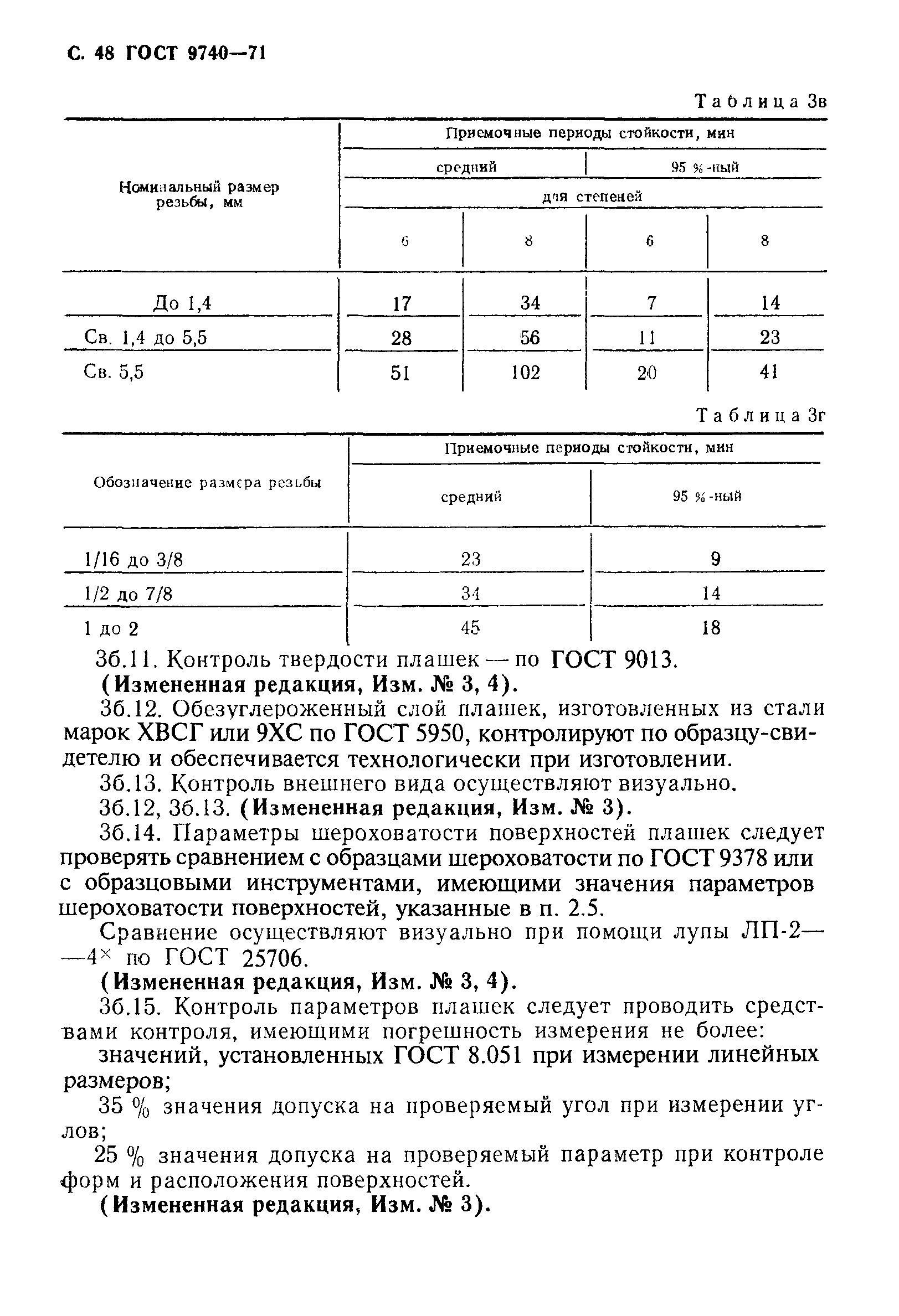

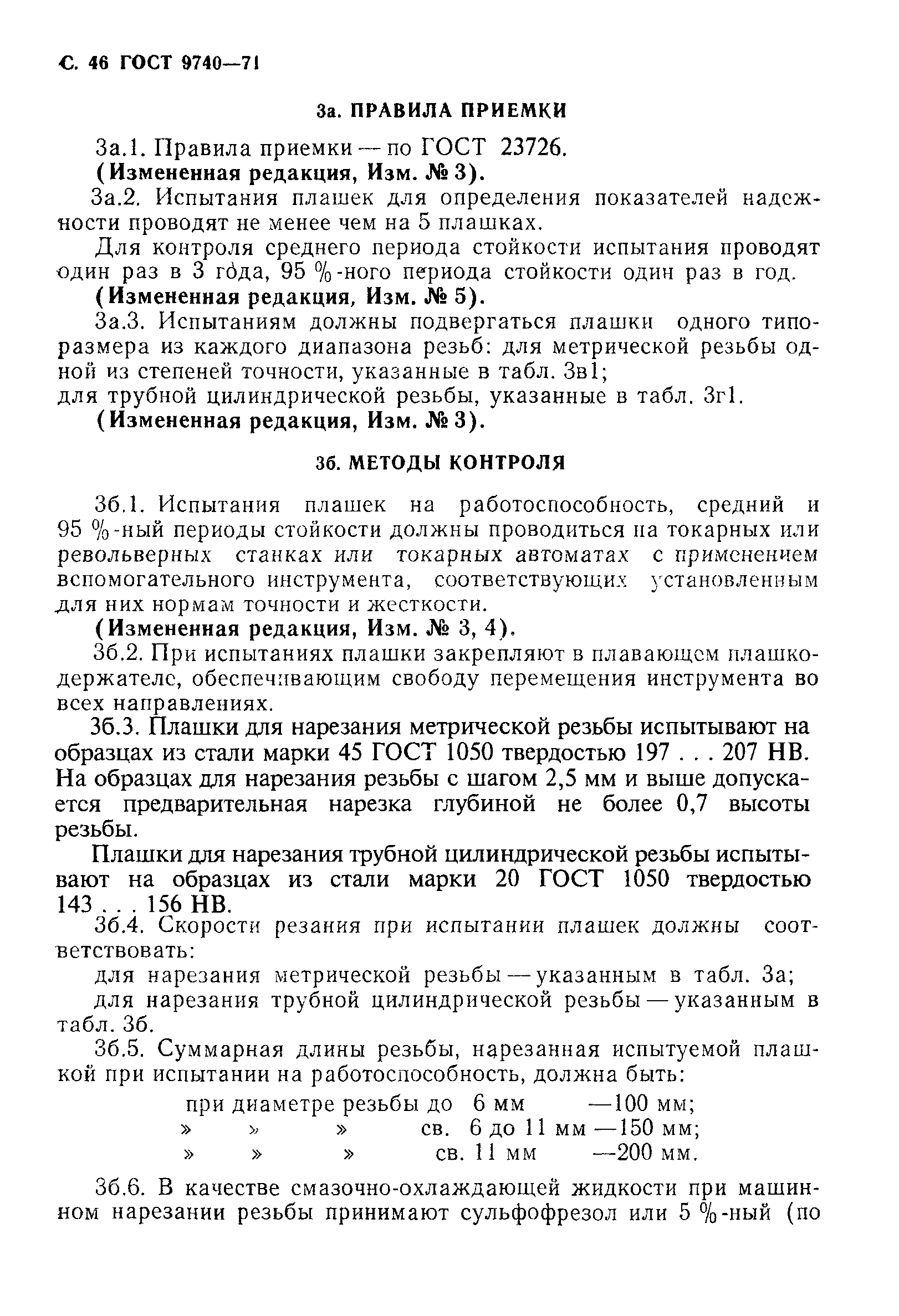

| Оглавление: | 1. Конструкция и размеры 2. Технические требования 3а. Правила приемки 3б. Методы контроля 3. Транспортирование и хранение Приложение 1 (рекомендуемое) Элементы конструкции и геометрические параметры круглых плашек Приложение 4 (рекомендуемое) Основные размеры плашек для метрической резьбы в зависимости от номинального диаметра и шага резьбы |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утверждён: | 03.09.1971 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1535) |
| Издан: | ИПК Издательство стандартов (1997 г. ) |
| Заменяет собой: |
|
| Нормативные ссылки: |
|
ГОСТ 9740-62 «Плашки круглые»
ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»
