Скачать ГОСТ Р 51317.4.5-99 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

Дата актуализации: 01.01.2021

ГОСТ Р 51317.4.5-99

Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

Обозначение: ГОСТ Р 51317.4.5-99
Обозначение англ: GOST R 51317.4.5-99
Статус:взамен
Название рус.:Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
Название англ.:Electromagnetic compatibility of technical equipment. Microsecond high energy pulse disturbance immunity. Requirements and test methods
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.01.2001
Область применения:Стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудования и устанавливает требования и методы испытаний технических средств (ТС) на устойчивость к воздействию микросекундных импульсных помех большой энергии (МИП), вызываемых перенапряжениями, возникающими в результате коммутационных переходных процессов и молниевых разрядов. Настоящий стандарт не применяют при испытаний прочности изоляции ТС в условиях воздействия высоковольтных напряжений.
Оглавление:Введение
1 Область применения и цель
2 Нормативные ссылки
3 Общие положения
3.1 Коммутационные переходные процессы
3.2 Молниевые разряды
3.3 Имитация переходных процессов
4 Определения
5 Степени жесткости испытаний
6 Испытательное оборудование
6.1 Комбинированный ИГ МИП (1/50 мкс - 6,4/16 мкс)
6.2 ИГ МИП (6,5/700 мкс - 4/300 мкс) в соответствии с [1]
6.3 Устройство связи/развязки
7 Рабочее место для испытаний
7.1 Испытательное оборудование
7.2 Рабочее место для испытаний при подаче МИП на цепи электропитания
7.3 Рабочее место для испытаний при подаче МИП на неэкранированные несимметричные соединительные линии
7.4 Рабочее место для испытаний при подаче МИП на неэкранированные симметричные соединительные линии (линии связи) (рисунок 12)
7.5 Рабочее место для испытаний при подаче МИП на экранированные кабели

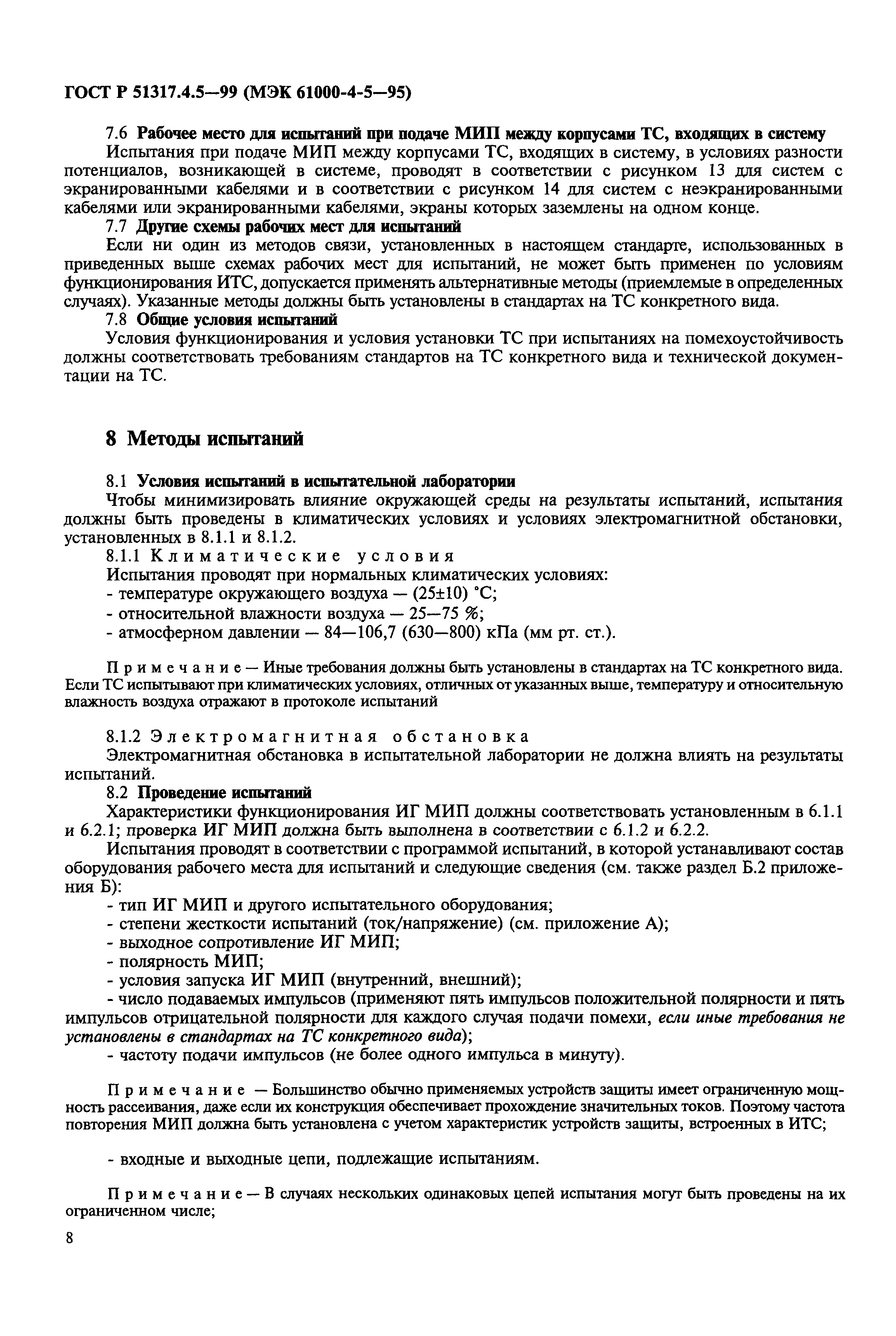

7.6 Рабочее место для испытаний при подаче МИП между корпусами ТС, входящих в систему
7.7 Другие схемы рабочих мест для испытаний
7.8 Общие условия испытаний
8 Методы испытаний
8.1 Условия испытаний в испытательной лаборатории
8.2 Проведение испытаний
9 Результаты испытаний и протокол испытаний
Таблицы
1 Степени жесткости испытаний
2 Определение временных параметров МИП (1/50 мкс -6,4/16 мкс)
3 Определение временных параметров МИП (6,5/700 мкс - 4/300 мкс)
А1 Выбор степеней жесткости испытаний (в зависимости от условий эксплуатации)
Рисунки
1 Упрощенная схема комбинированного ИГ МИП (1/50 мкс -6,4/16 мкс)
2 Типовая форма импульса напряжения (1/50 мкс)
3 Типовая форма импульса тока (6,4/16 мкс)
4 Упрощенная схема ИГ МИП (6,5/700 мкс - 4/300 мкс)
5 Типовая форма импульса напряжения (6,5/700 мкс)
6 Схема рабочего места для испытаний при подаче МИП по схеме "провод-провод" с использованием емкостной связи на ИТС, питание которого осуществляется от однофазной сети переменного тока или сети постоянного тока (в соответствии с 7.2)
7 Схема рабочего места для испытаний при подаче МИП по схеме "провод-земля" с использованием емкостной связи на ИТС, питание которого осуществляется от однофазной сети переменного тока или сети постоянного тока (в соответствии с 7.2)
8 Схема рабочего места для испытаний при подаче МИП по схеме "провод-провод" с использованием емкостной связи на ИТС, питание которого осуществляется от трехфазной сети переменного тока (в соответствии с 7.2)
9 Схема рабочего места для испытаний при подаче МИП по схеме "провод-земля" с использованием емкостной связи на ИТС, питание которого осуществляется от трехфазной сети переменного тока (в соответствии с 7.2); выход ИГ МИП заземлен
10 Схема рабочего места для испытаний при подаче МИП по схеме "провод-провод/провод-земля" с использованием емкостной связи на неэкранированные соединительные линии (в соответствии с 7.3)
11 Схема рабочего места для испытаний при подаче МИП по схеме "провод-провод/провод-земля" с использованием связи через разрядники на неэкранированные несимметричные линии (в соответствии с 7.3)
12 Схема рабочего места для испытаний при подаче МИП по схеме "провод-провод/провод-земля" с использованием связи через разрядники на неэкранированные симметричные линии (линии связи) (в соответствии с 7.4)
13 Схема рабочего места для испытаний при непосредственной подаче МИП на экранированные кабели (в соответствии с 7.5) и при подаче МИП между корпусами ТС (в соответствии с 7.6)
14 Схема рабочего места для испытаний при непосредственной подаче МИП на неэкранированные кабели и экранированные кабели для случая, когда экран кабеля соединен с корпусом ИТС на одном конце (в соответствии с 7.5) и при подаче МИП между корпусами ТС (в соответствии с 7.6)
Б.1 Схема защиты с использованием экранированного кабеля в зданиях с общей системой заземления
Б.2 Схема вторичной защиты в зданиях с раздельными системами заземления
Б.3 Схема первичной и вторичной защиты ТС, установленных в здании и вне здания
Приложение А Выбор степеней жесткости испытаний
Приложение Б Пояснения

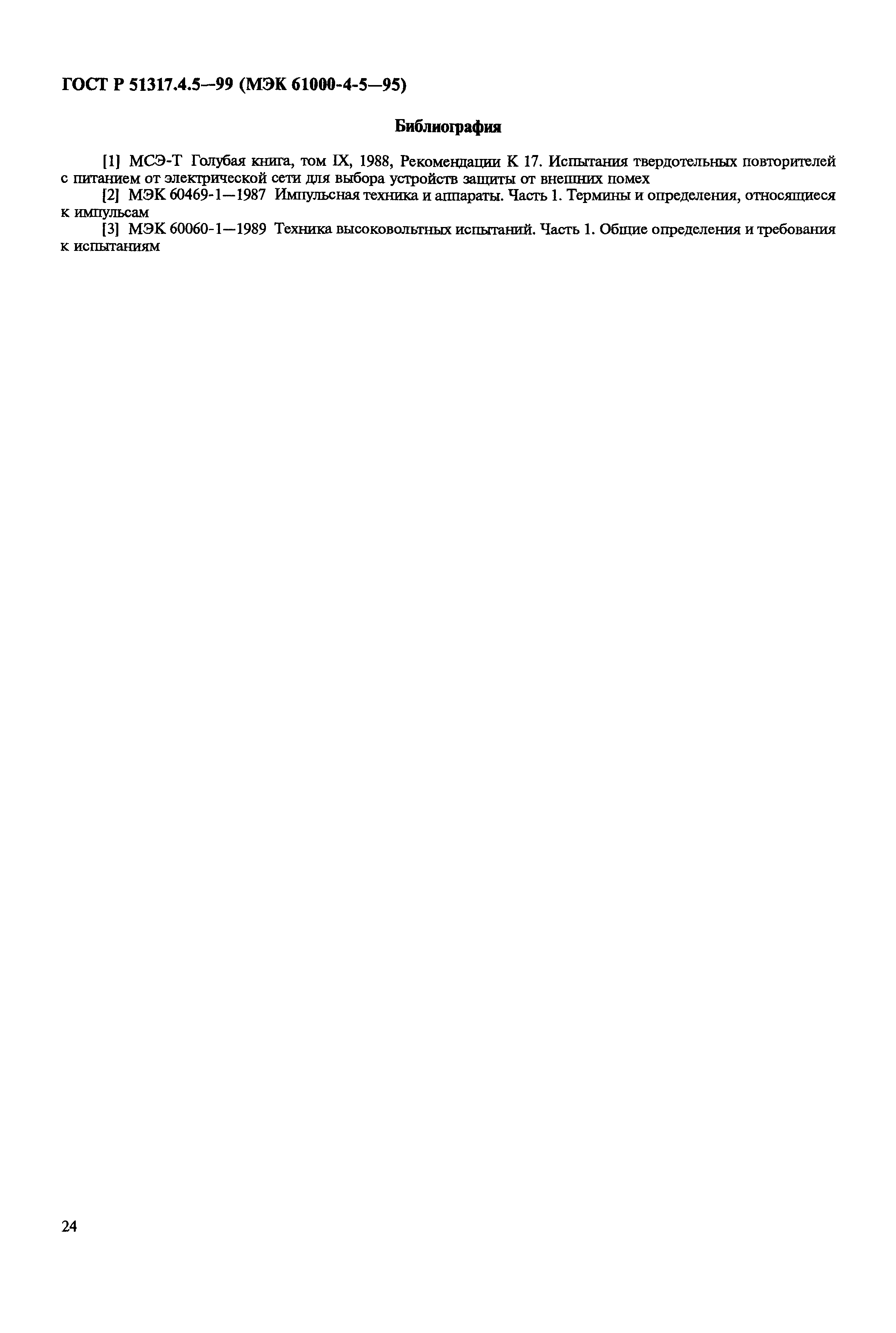

Библиография
Разработан: ТК 30 Электромагнитная совместимость технических средств
Утверждён:28.12.1999 Госстандарт России (Russian Federation Gosstandart 721-ст)
