ОСТ 34-10-573-93

Компенсатор угловой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры

Обозначение: ОСТ 34-10-573-93
Обозначение англ: OST 34-10-573-93
Статус:не определен законодательством
Название рус.:Компенсатор угловой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.01.1994
Дата окончания срока действия:30.06.2003
Область применения:Стандарт распространяется на однолинзовые угловые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 градусов С и для Dу &amp;amp;amp;lt;= 400 мм температурой до 425 градусов Цельсия.

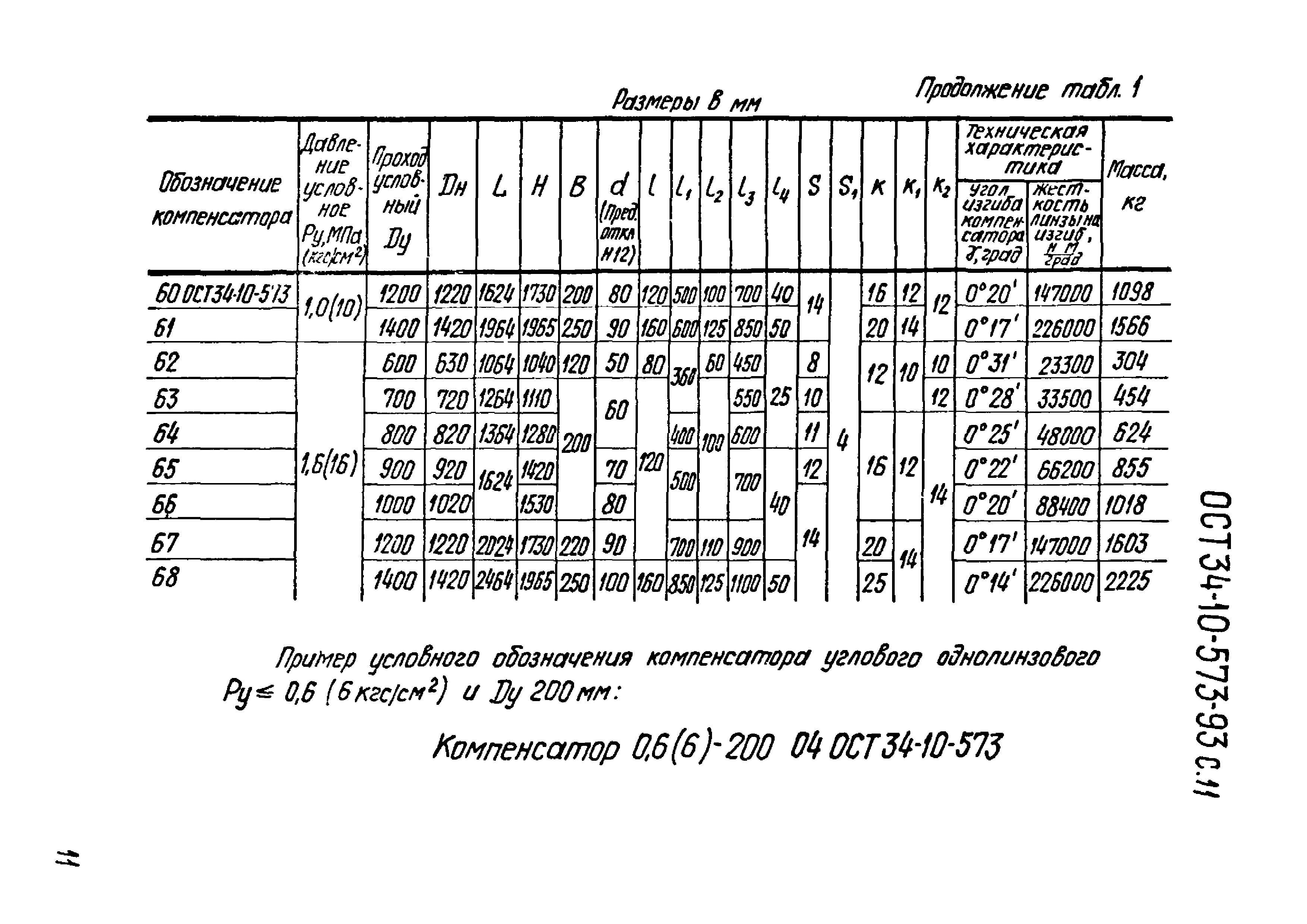

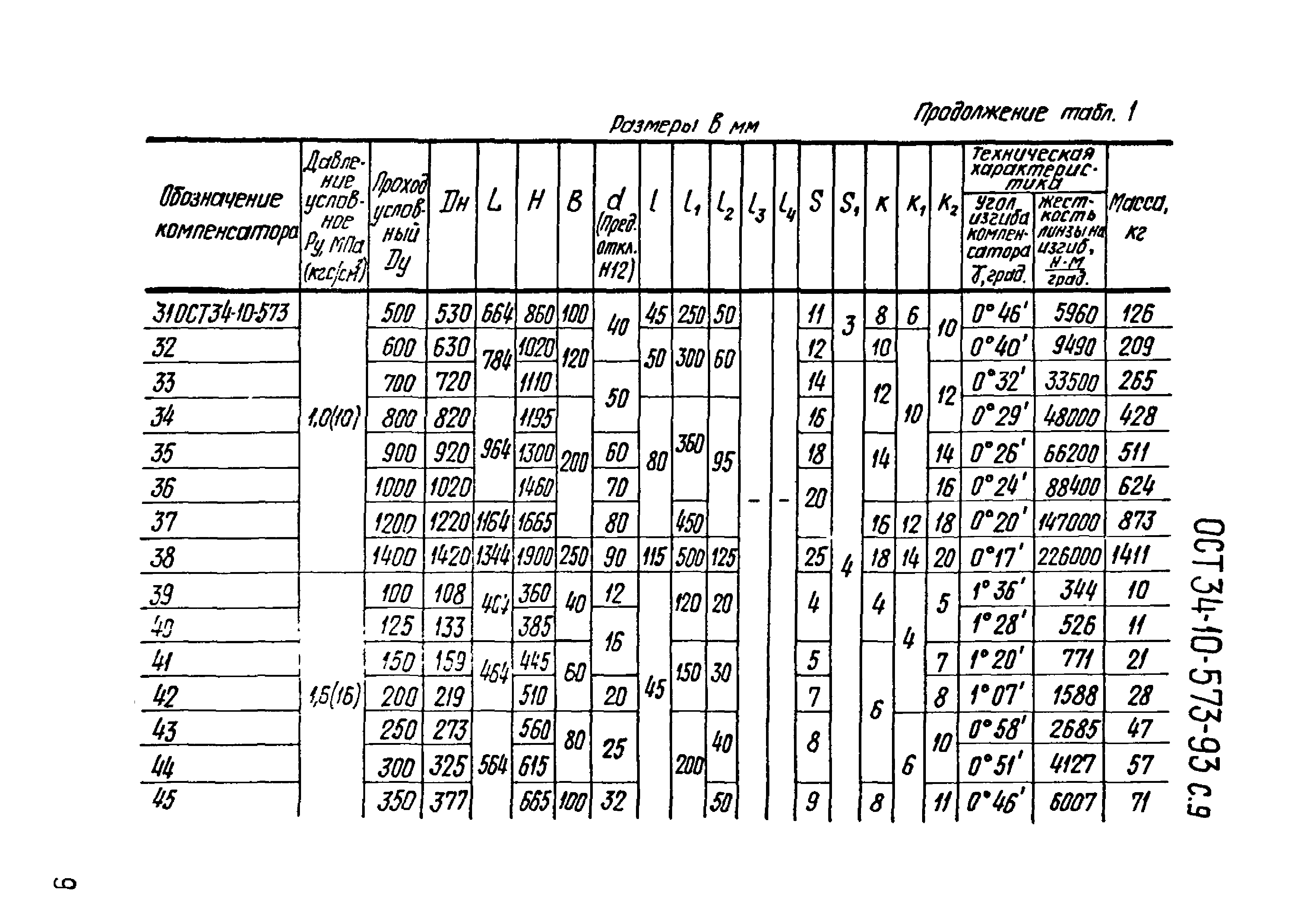

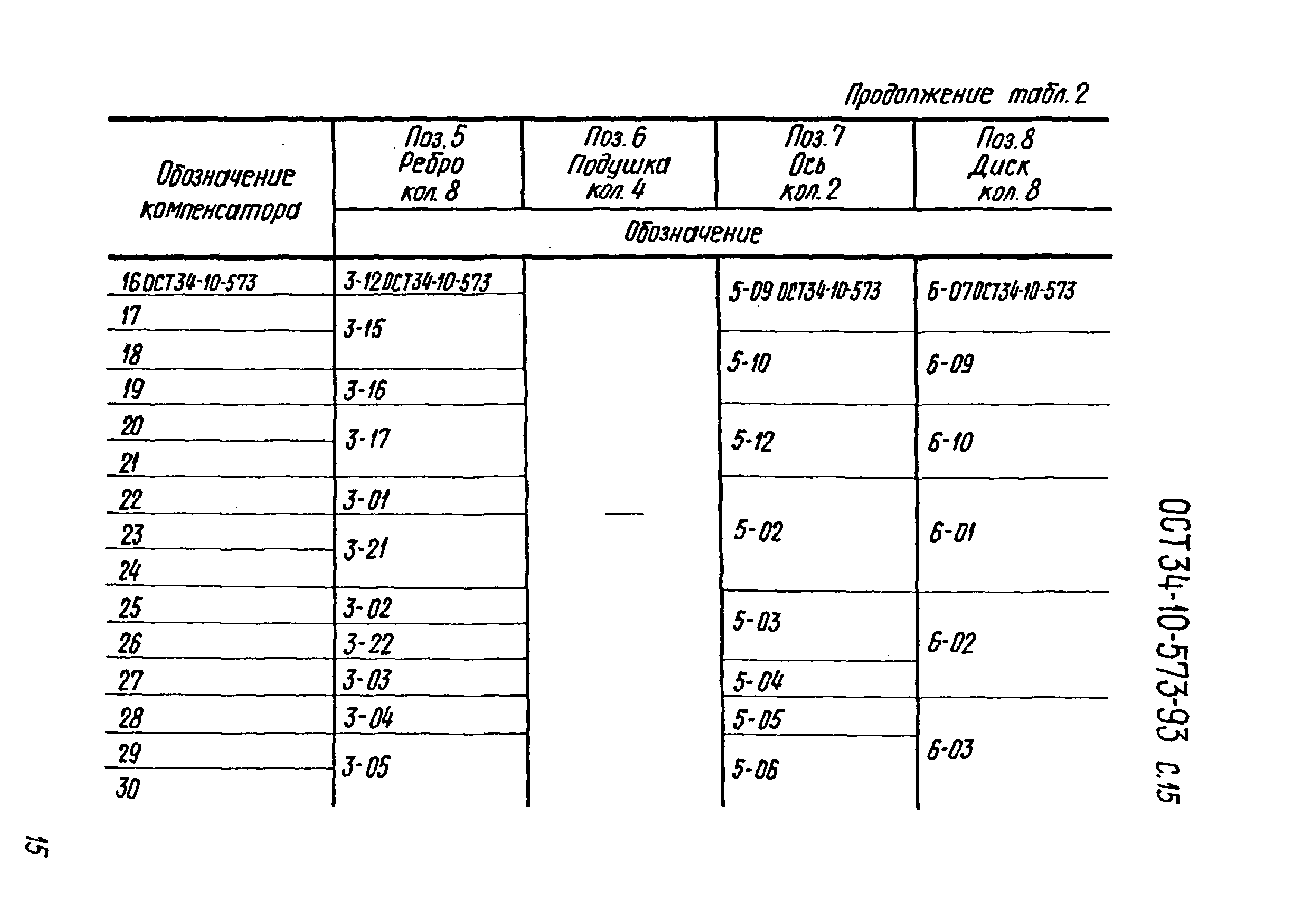

Оглавление:1. Конструкция и размеры угловых однолинзовых компенсаторов

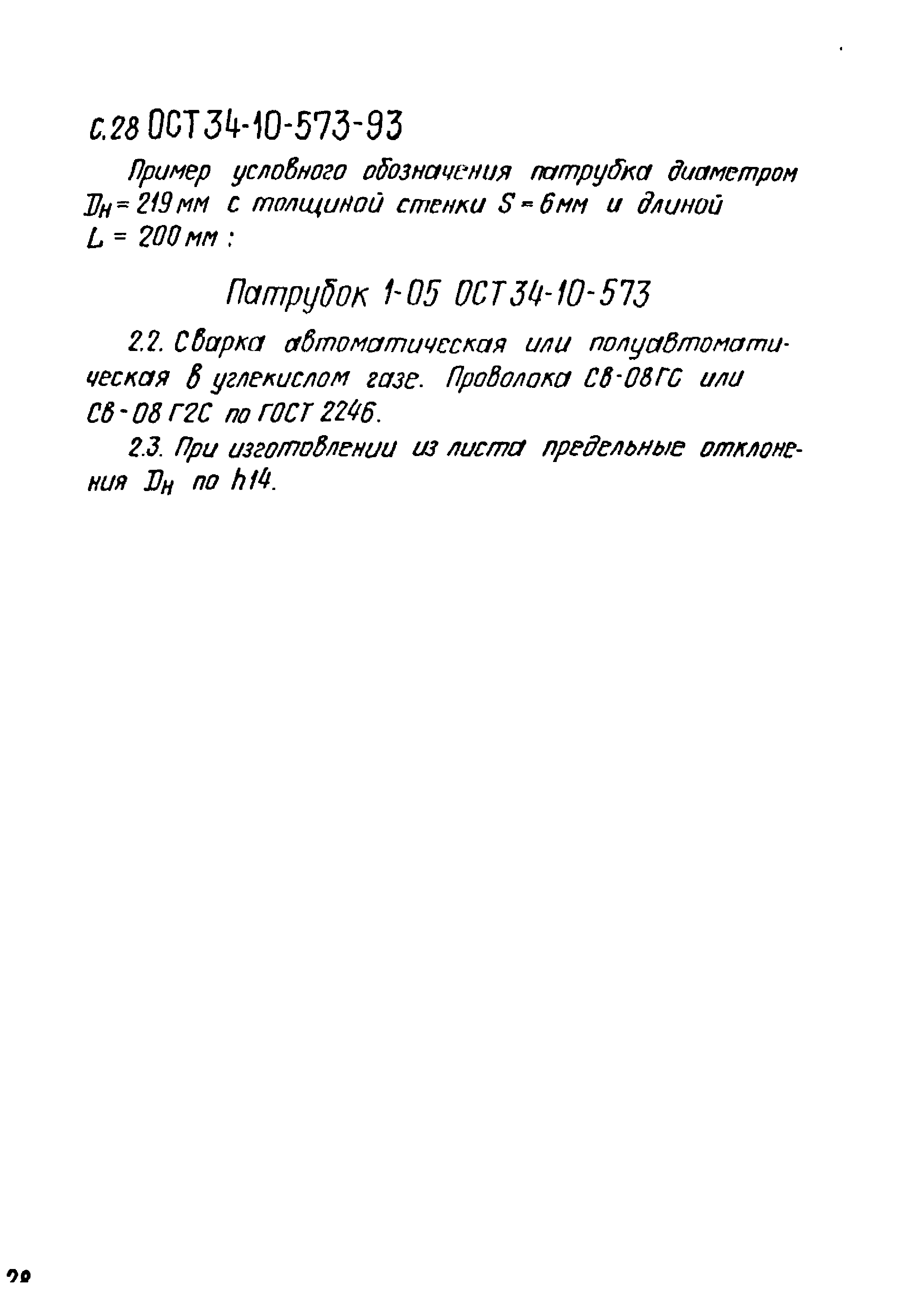

2. Конструкция и размеры патрубков

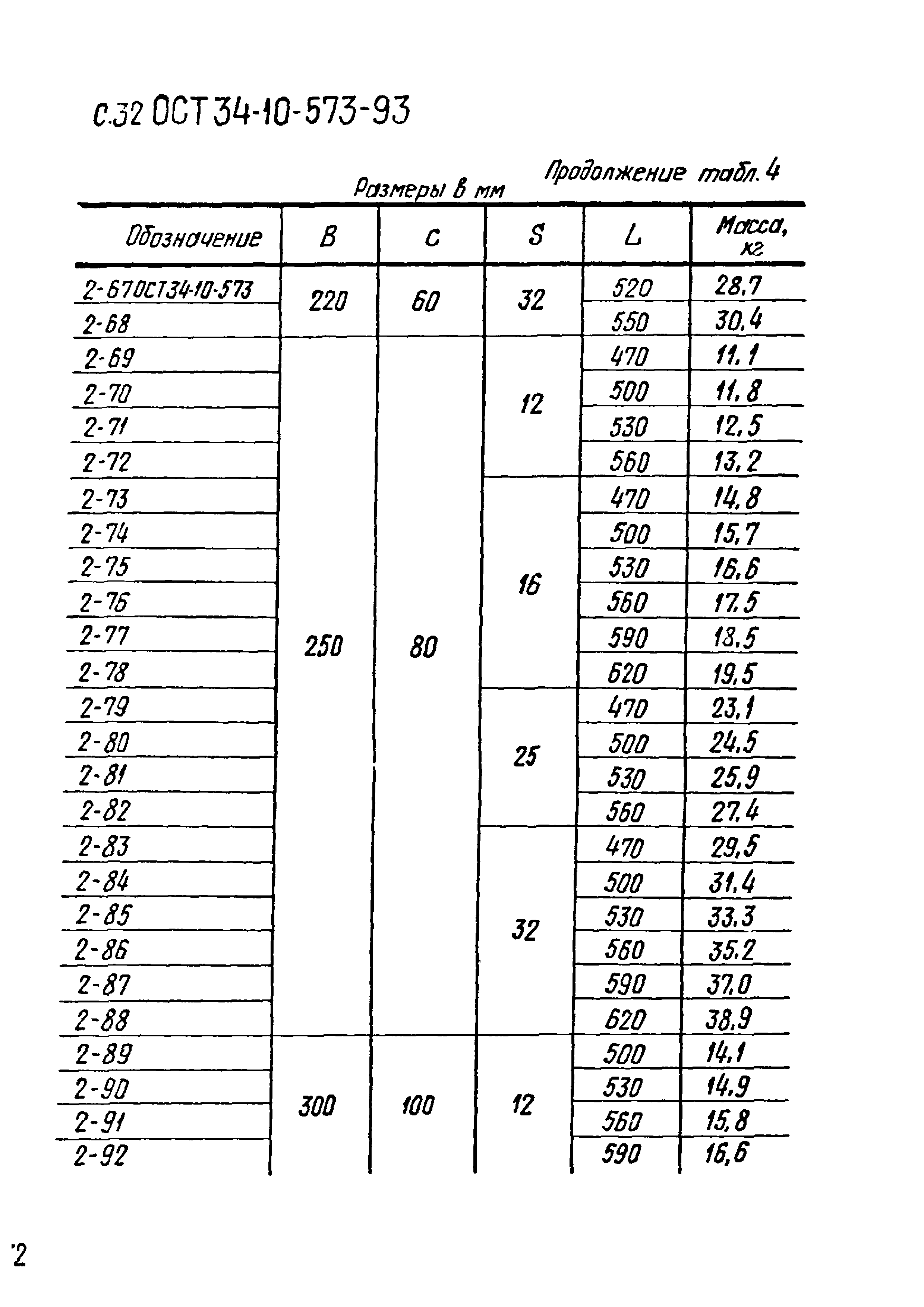

3. Конструкция и размеры тяг
4. Конструкция и размеры ребер
5. Конструкция и размеры подушек

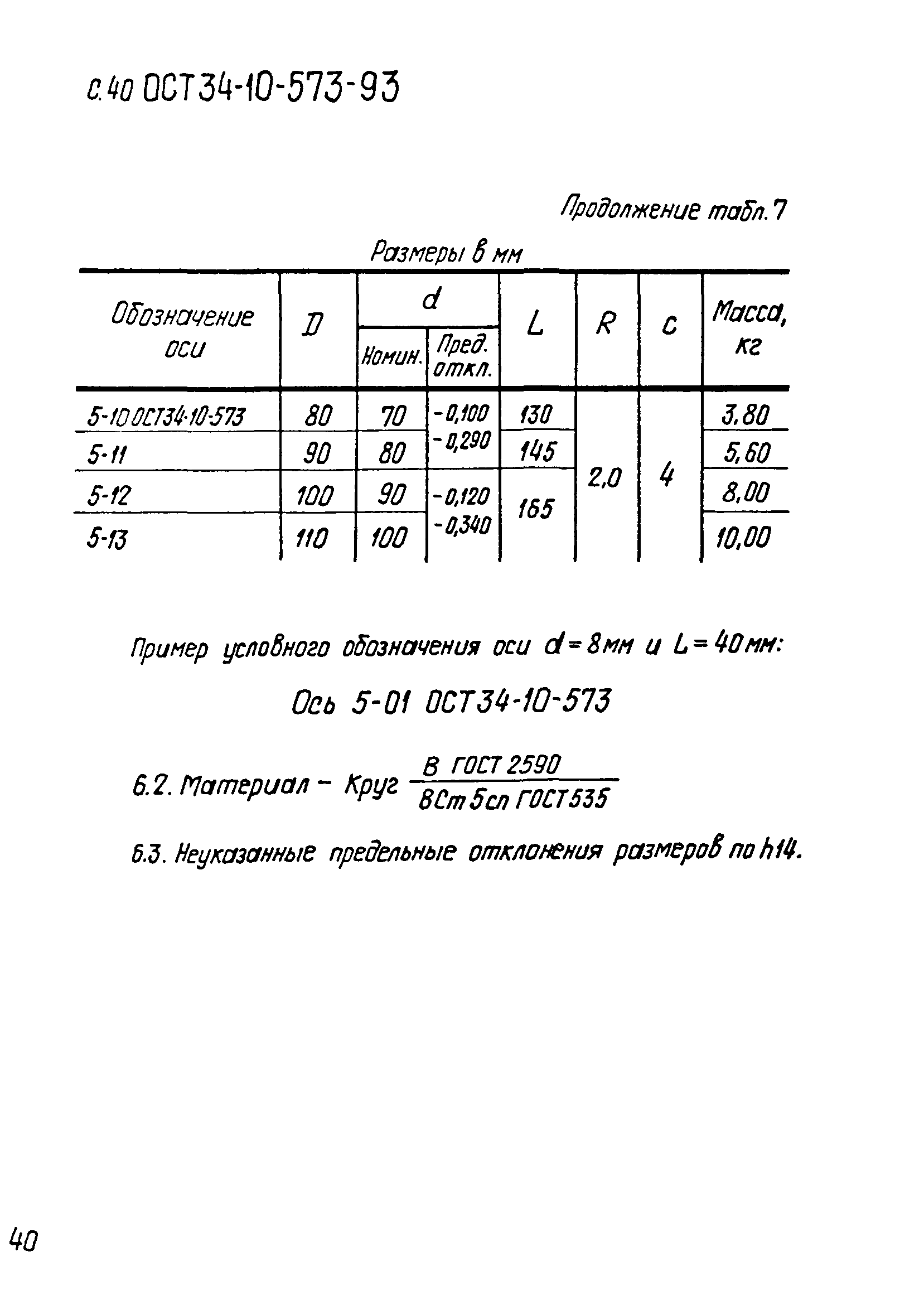

6. Конструкция и размеры осей

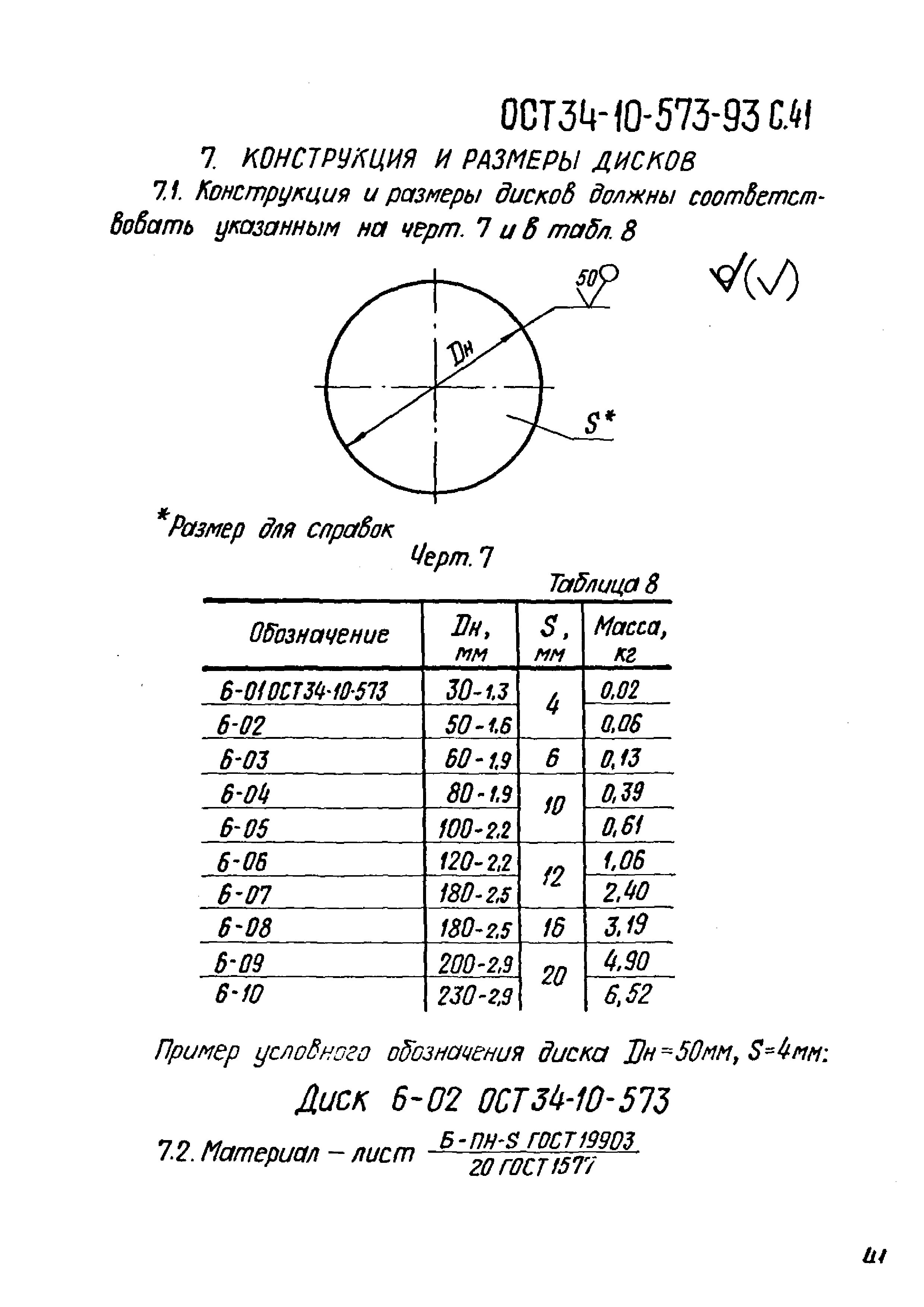

7. Конструкция и размеры дисков
