Скачать ГОСТ Р МЭК 62086-2-2005 Электрооборудование для взрывоопасных газовых сред. Нагреватели сетевые электрические резистивные. Часть 2. Требования по проектированию, установке и обслуживанию
Дата актуализации: 01.01.2021
ГОСТ Р МЭК 62086-2-2005
Электрооборудование для взрывоопасных газовых сред. Нагреватели сетевые электрические резистивные. Часть 2. Требования по проектированию, установке и обслуживанию

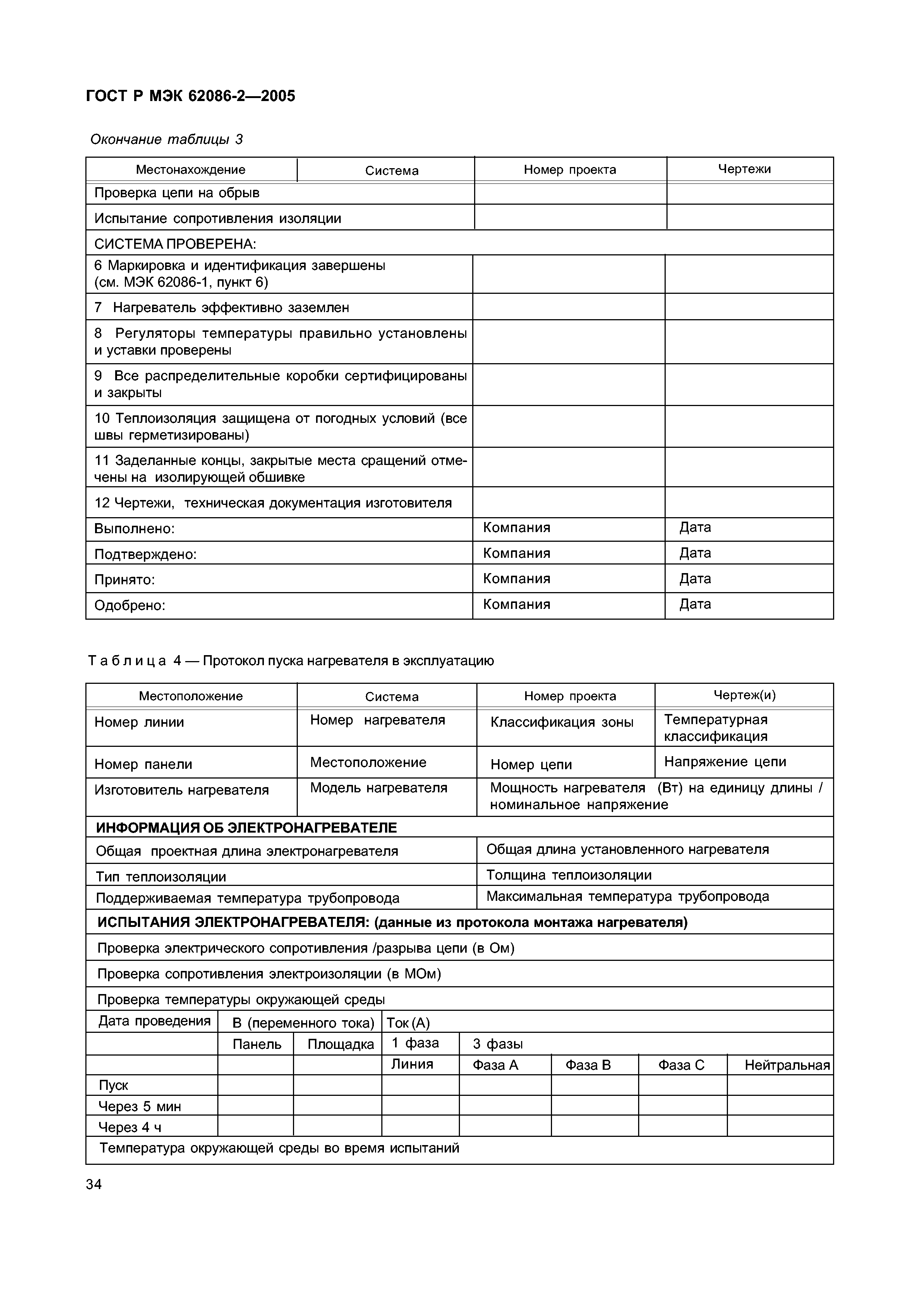

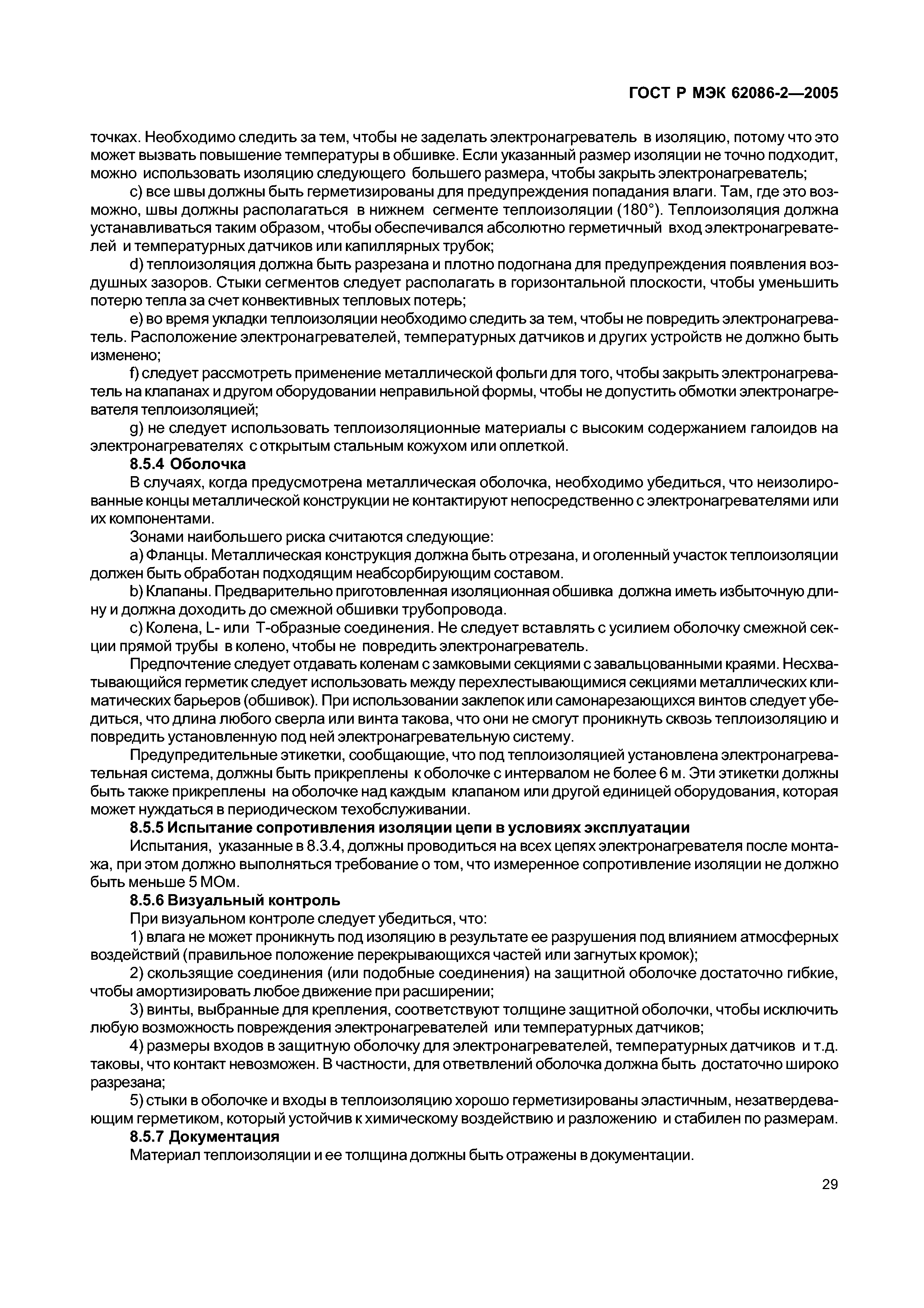

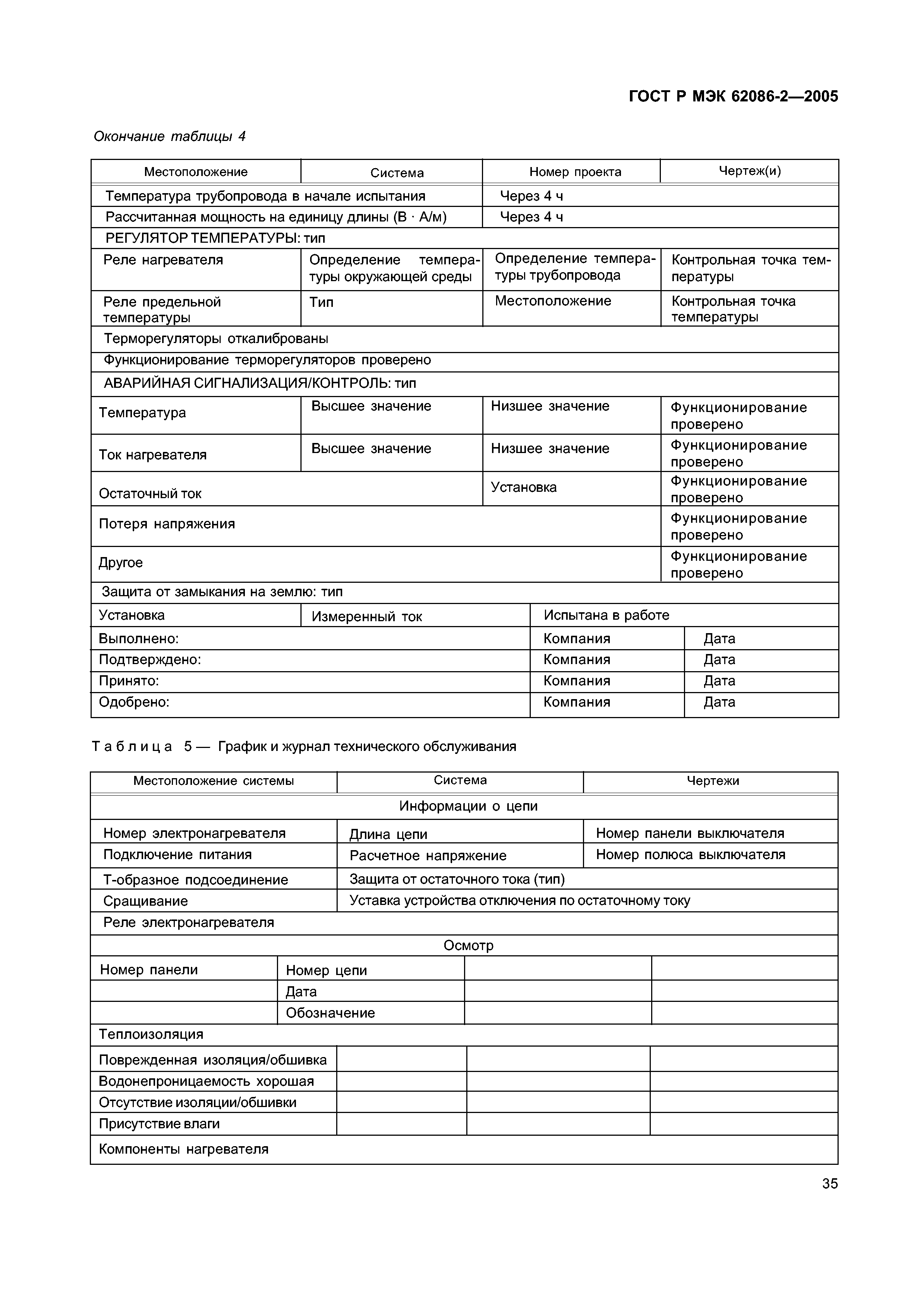

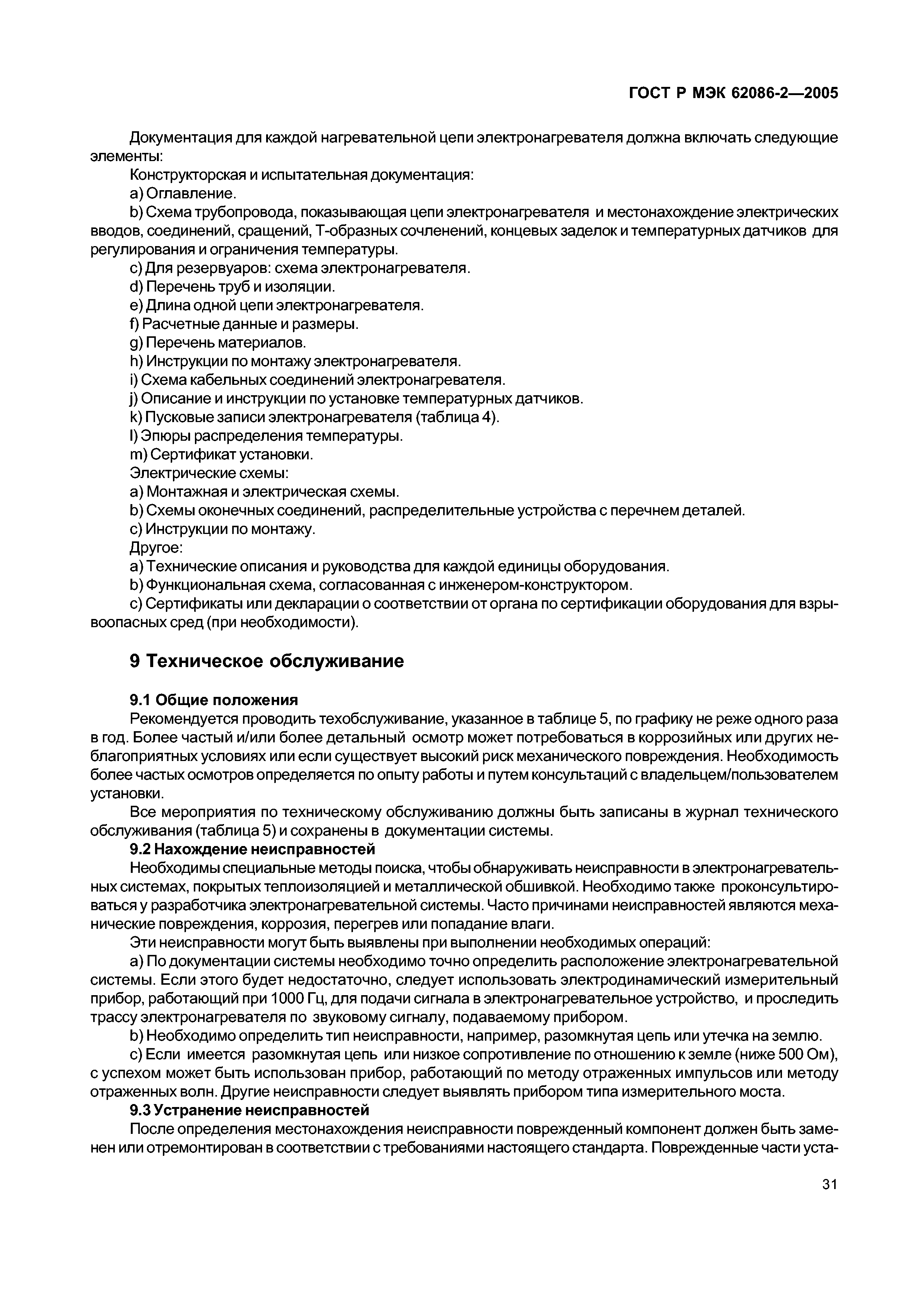

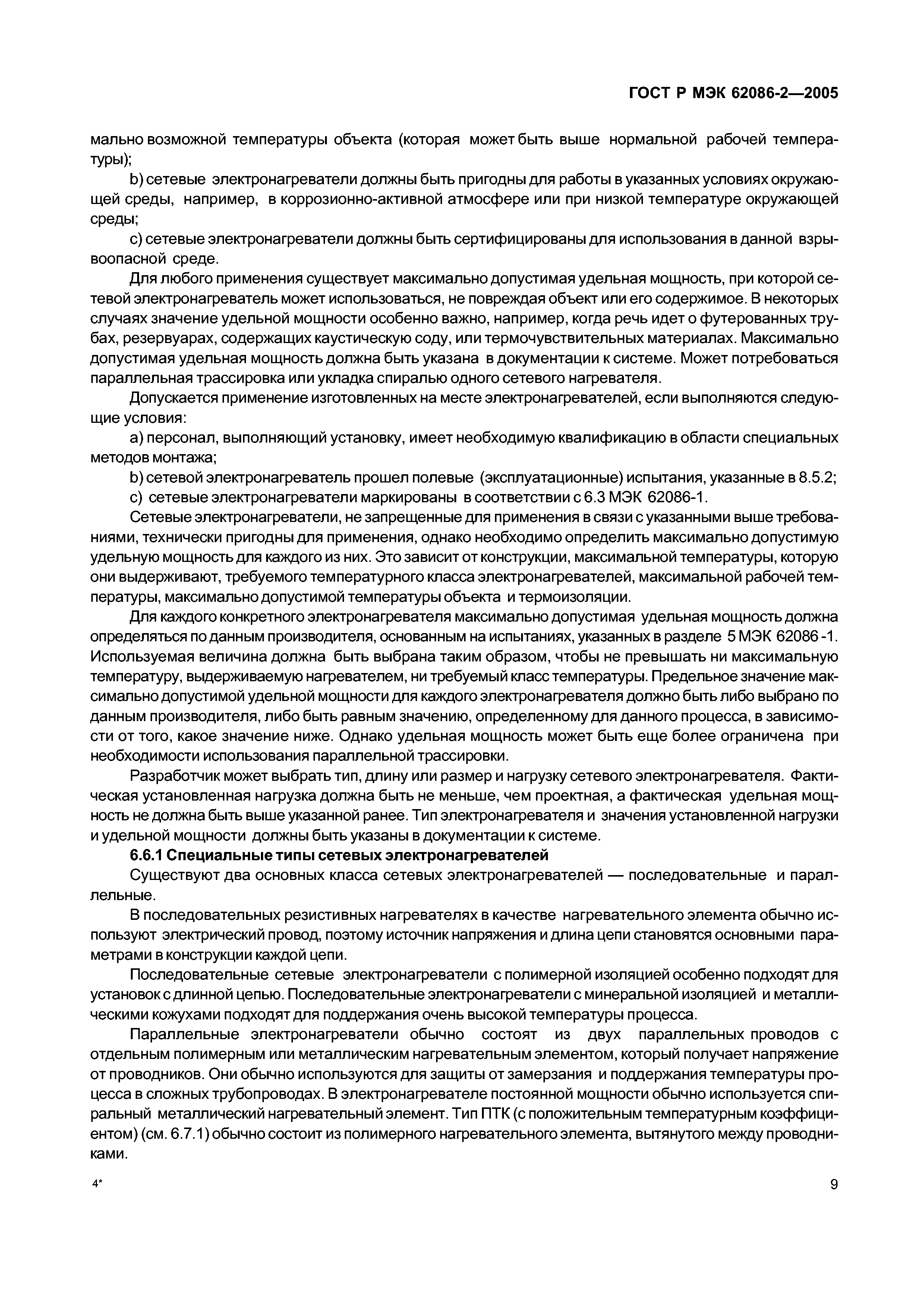

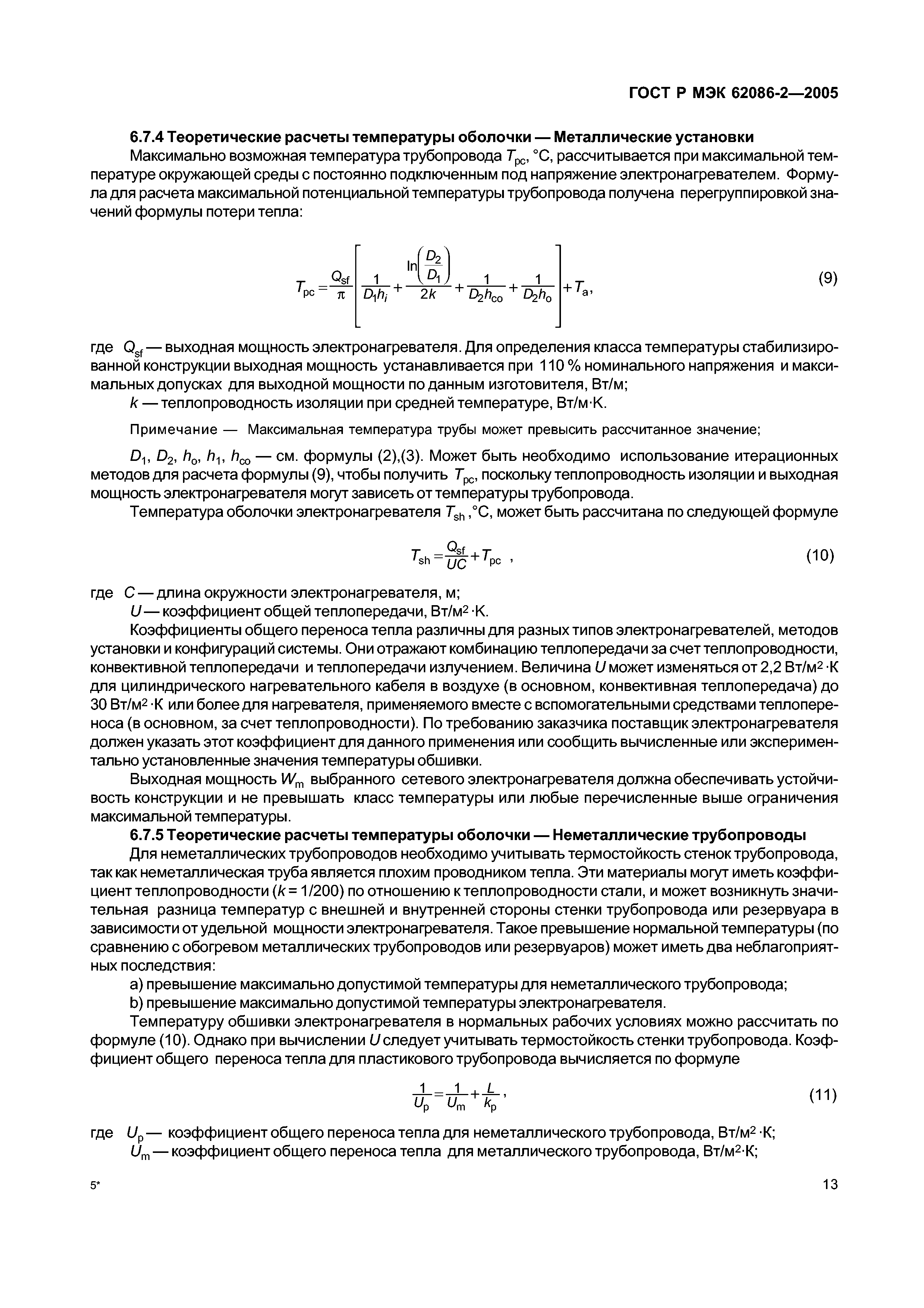

| Обозначение: | ГОСТ Р МЭК 62086-2-2005 |
| Обозначение англ: | GOST R IEC 62086-2-2005 |
| Статус: | отменен |
| Название рус.: | Электрооборудование для взрывоопасных газовых сред. Нагреватели сетевые электрические резистивные. Часть 2. Требования по проектированию, установке и обслуживанию |
| Название англ.: | Electrical apparatus for explosive gas atmospheres. Electrical resistance trace heaters. Part 2. Application guide for design, installation and maintenance |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2007 |
| Дата окончания срока действия: | 01.06.2019 |
| Область применения: | Стандарт распространяется на резистивные электронагревательные устройства в зонах, где потенциально могут присутствовать взрывоопасные среды, за исключением зоны 0, и является руководством по их применению. |
| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Определения 4 Применение 4.1 Общие положения 4.2 Коррозийные зоны 4.3 Точность задания температуры процесса 4.3.1 Тип I 4.3.2 Тип II 4.3.3 Тип III 4.4 Правила установки 5 Теплоизоляция 5.1 Общие сведения 5.2 Выбор изоляционного материала 5.3 Выбор климатического барьера (оболочки) 5.4 Выбор экономичной толщины изоляции 5.5 Двойная изоляция 6 Проектирование системы 6.1 Введение 6.2 Назначение электронагревателей и основные требования к ним 6.3 Расчеты потерь тепла 6.4 Нагрев 6.5 Коэффициент безопасности при расчете потерь тепла 6.6 Выбор сетевого электронагревателя 6.6.1 Специальные типы сетевых электронагревателей 6.6.2 Производительность сетевого электронагревателя и условия равновесия 6.7 Определение максимальной температуры 6.7.1 Положительный температурный коэффициент (ПТК) 6.7.2 Использование ограничителя температуры (регулирующего устройства) 6.7.3 Расчет стабилизированной конструкции 6.7.4 Теоретические расчеты температуры оболочки — Металлические установки 6.7.5 Теоретические расчеты температуры оболочки — Неметаллические трубопроводы 6.8 Сведения о конструкции 6.8.1 Проектно-конструкторская документация 6.8.2 Перечни изометрических видов или конфигураций нагревателя и диаграммы распределения нагрузки 6.9 Энергосистема 6.10 Пуск при низкой температуре окружающей среды 6.11 Длинные трассы кабеля 6.12 Анализ модели циркуляции 6.13 Метод контроля тупиков 6.14 Вертикальные трубопроводы 7 Аппаратура управления и контроля 7.1 Общие положения 7.2 Механические контроллеры 7.3 Электронные контроллеры 7.4 Пригодность для применения 7.5 Местонахождение контроллеров 7.6 Местонахождение датчиков 7.7 Аварийная сигнализация 7.7.1 Общие положения 7.7.2 Аварийная сигнализация цепи электронагревателя 7.7.3 Сигнализатор перегрева 7.7.4 Другие аварийные сигнальные устройства 7.7.5 Интегрированное управление 8 Рекомендации по установке, испытаниям и техобслуживанию 8.1 Введение 8.2 Подготовительная работа 8.2.1 Общие сведения 8.2.2 Разработка графика установки и координация 8.2.3 Подтверждение оборудования 8.2.4 Приемка материалов 8.2.5 Складирование и транспортировка 8.2.6 Персонал 8.3 Установка электронагревательных цепей 8.3.1 Координация монтажных работ и проверка оборудования 8.3.2 Предмонтажные проверки 8.3.3 Осмотр 8.3.4 Испытание сопротивления изоляции 8.3.5 Замена компонентов 8.3.6 Определение местоположения источника питания 8.3.7 Установка электронагревателей 8.3.8 Соединения и концевая заделка 8.4 Установка аппаратуры управления и контроля 8.4.1 Общие положения 8.4.2 Проверка соответствия оборудования 8.4.3 Термореле и контрольные устройства 8.4.4 Датчики 8.4.5 Эксплуатация, калибровка и доступ к регулятору температуры 8.4.6 Необходимые изменения 8.5 Установка теплоизоляции (см. раздел 5 настоящего стандарта) 8.5.1 Общие положения 8.5.2 Подготовительная работа 8.5.3 Установка теплоизоляционных материалов 8.5.4 Оболочка 8.5.5 Испытание сопротивления изоляции цепи в условиях эксплуатации 8.5.6 Визуальный контроль 8.5.7 Документация 8.6 Подключение электропитания 8.6.1 Координирование распределительной цепи с параллельной цепью 8.6.2 Защитное устройство 8.6.3 Маркировка/идентификация 8.7 Ввод в эксплуатацию 8.7.1 Предпусковое испытание 8.7.2 Функциональная проверка и окончательный вариант документации 9 Техническое обслуживание 9.1 Общие положения 9.2 Нахождение неисправностей 9.3 Устранение неисправностей 10 Ремонт 10.1 Общие положения 10.2 Выполнение ремонта электронагревательных систем 10.2.1 Механические повреждения 10.2.2 Повреждение из-за коррозии 10.2.3 Повреждение из-за перегрева 10.3 Методы ремонта электронагревателей 10.3.1 Общие положения 10.3.2 Линейное сращивание 10.3.3 Соединение через распределительную коробку 10.4 Заземление 10.5 Испытания Приложение А Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам |
| Разработан: | АННО Ех-стандарт |
| Утверждён: | 30.12.2005 Федеральное агентство по техническому регулированию и метрологии (564-ст) |
| Издан: | Стандартинформ (2006 г. ) |
| Нормативные ссылки: |
|
ГОСТ Р 51330.9-99 «Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон»
