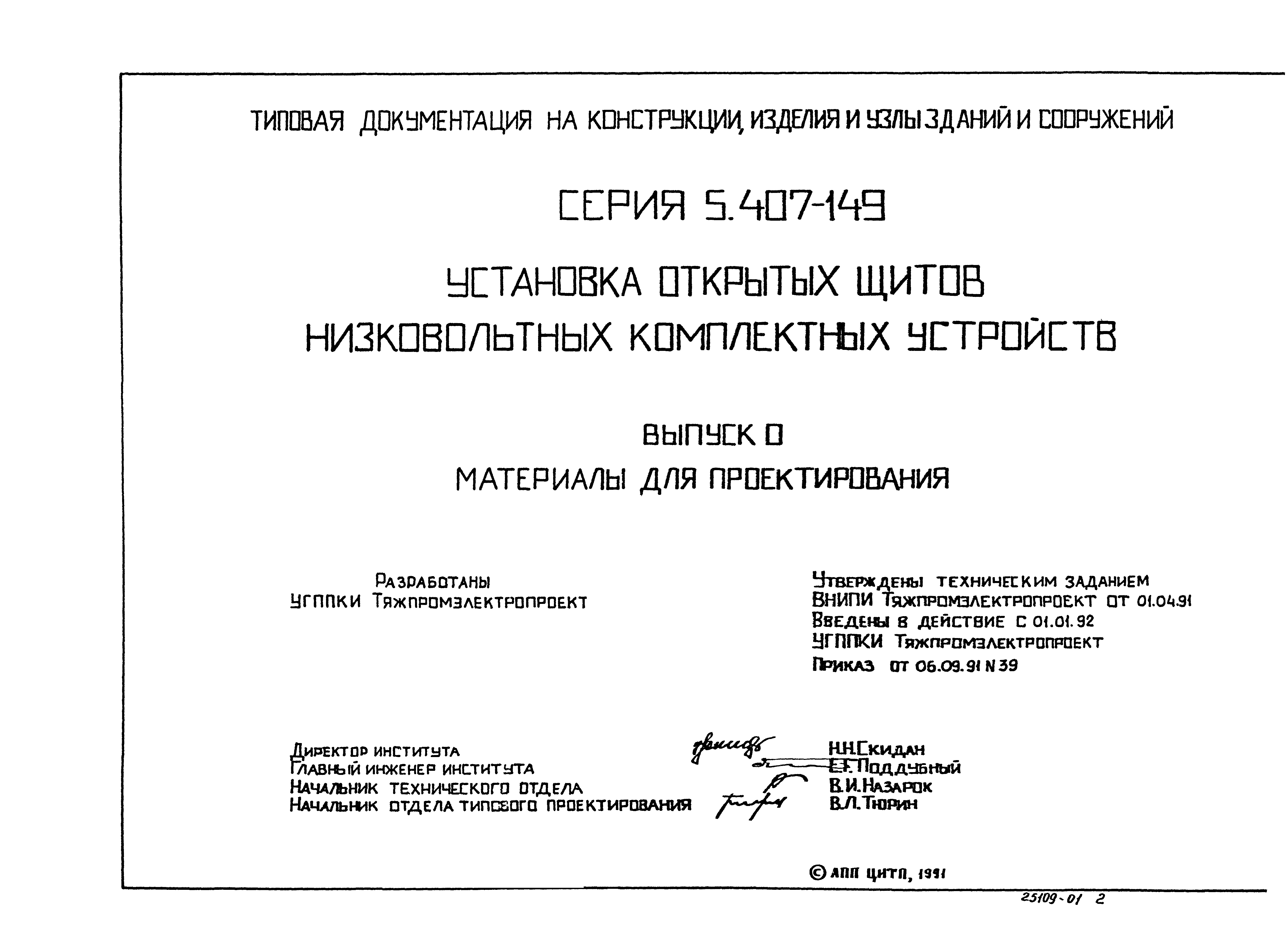

Скачать Серия 5.407-149 Выпуск 0. Материалы для проектирования
Дата актуализации: 01.01.2021
Серия 5.407-149
Выпуск 0. Материалы для проектирования
| Обозначение: | Серия 5.407-149 |
| Обозначение англ: | Series 5.407-149 |
| Статус: | не определен законодательством |
| Название рус.: | Выпуск 0. Материалы для проектирования |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.1992 |
| Дата окончания срока действия: | 30.06.2003 |

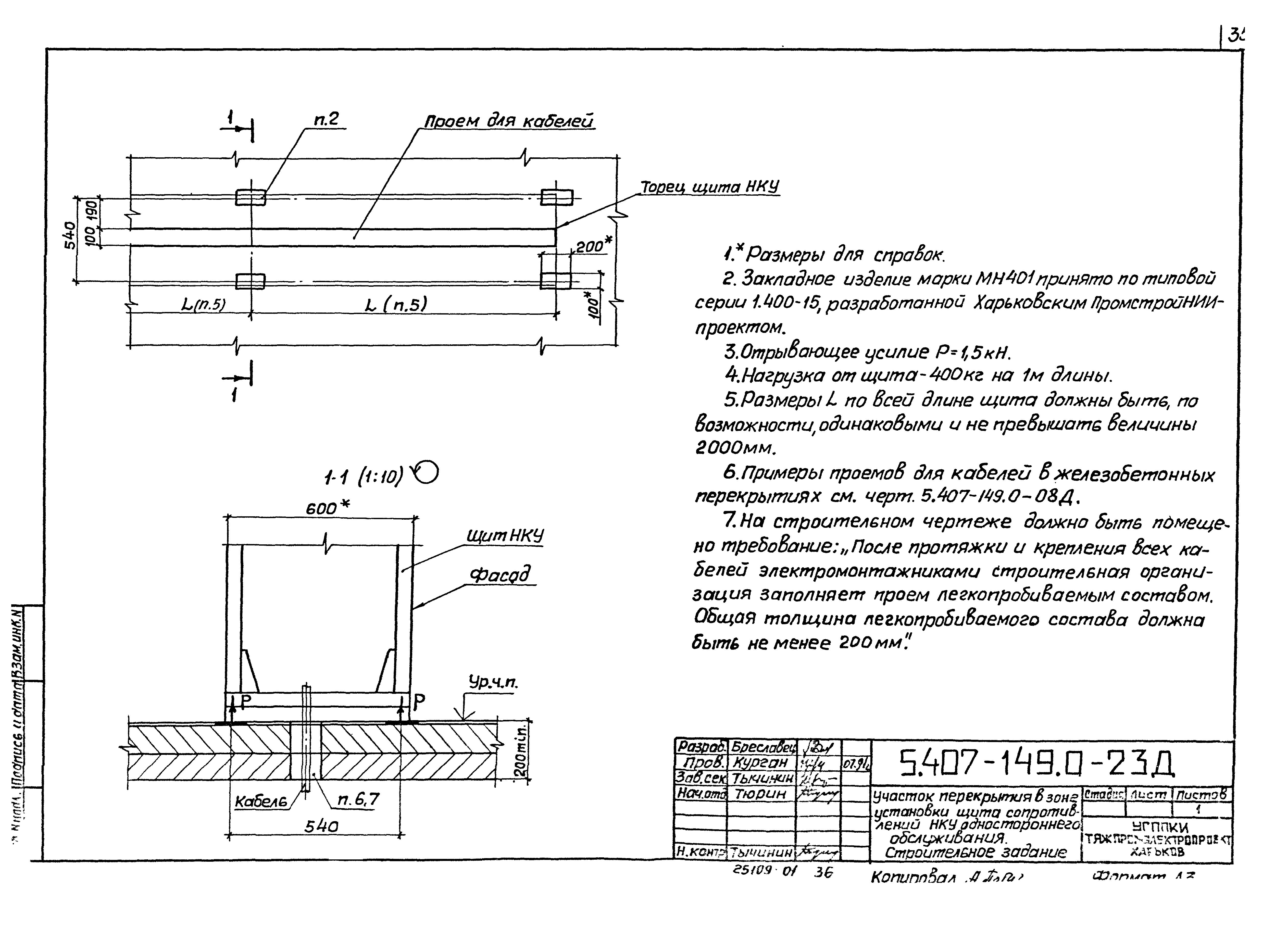

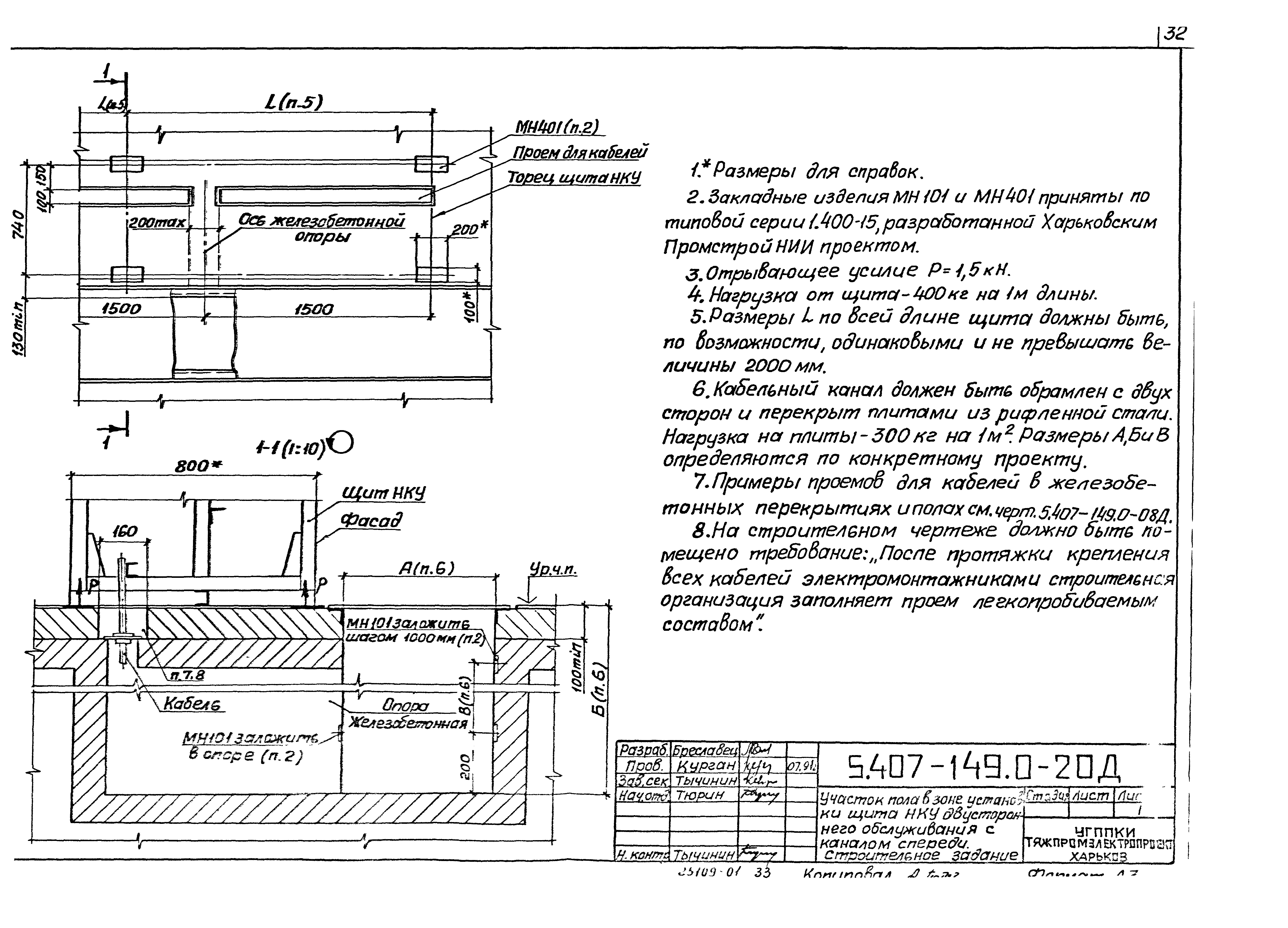

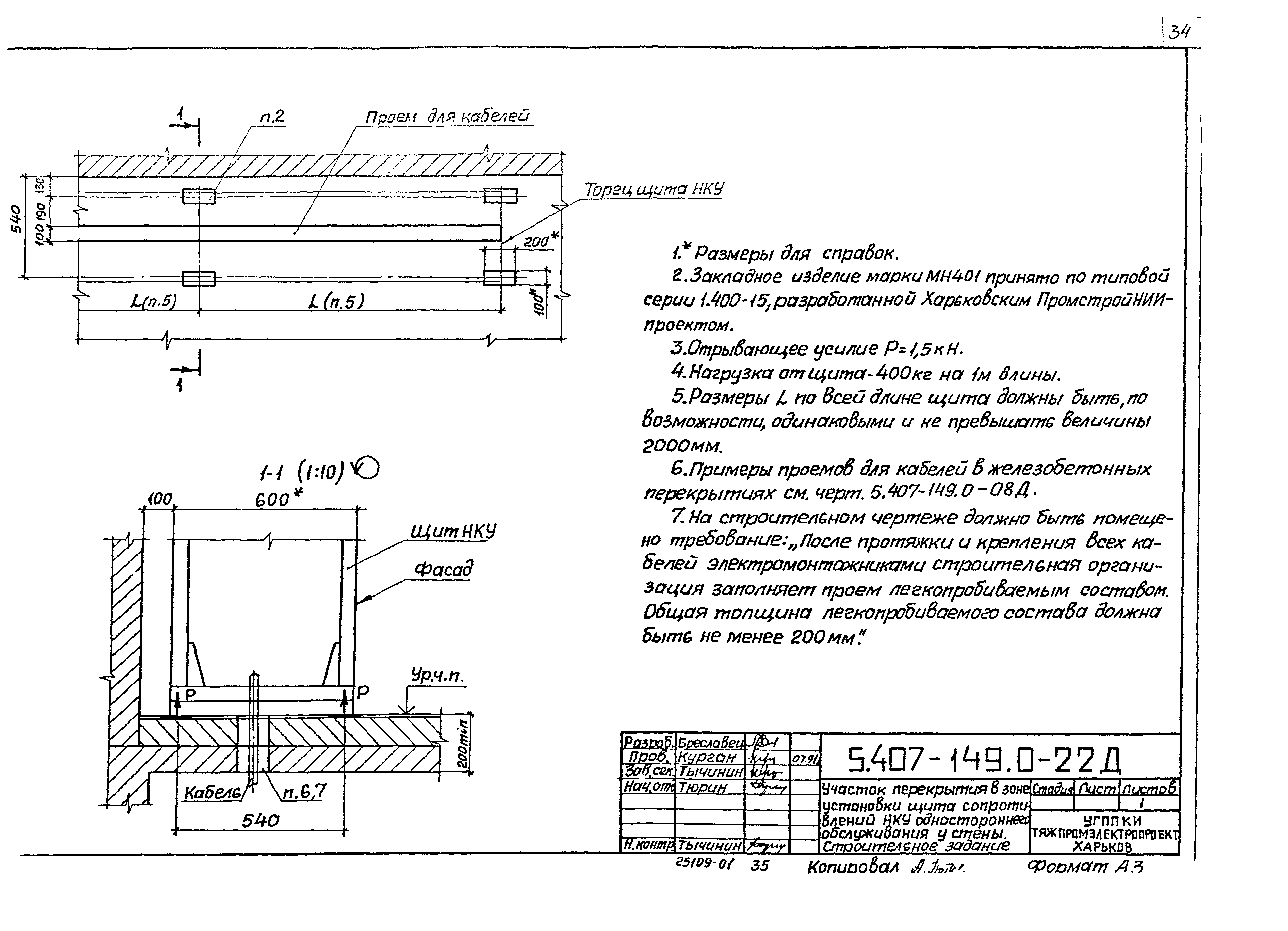

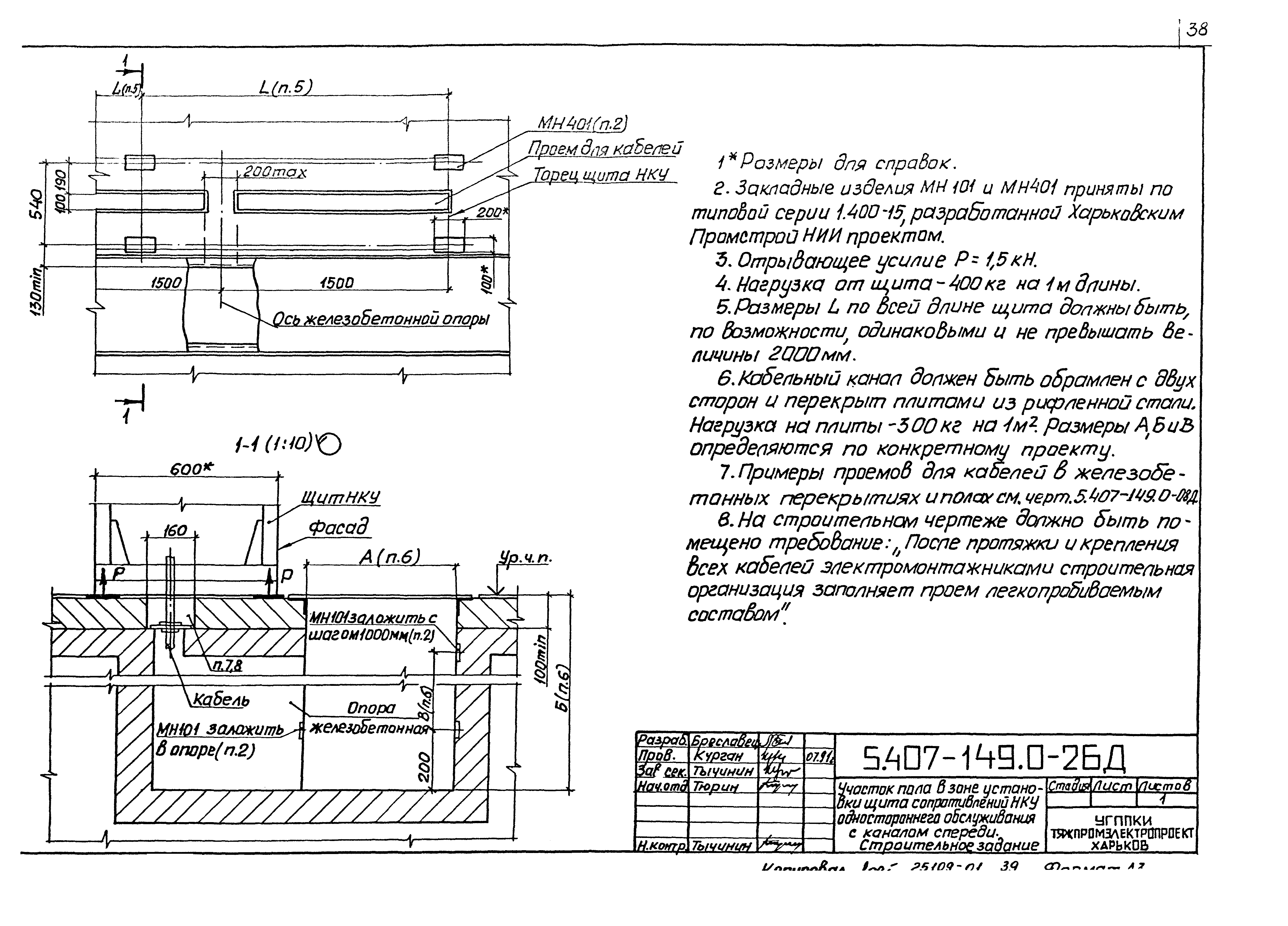

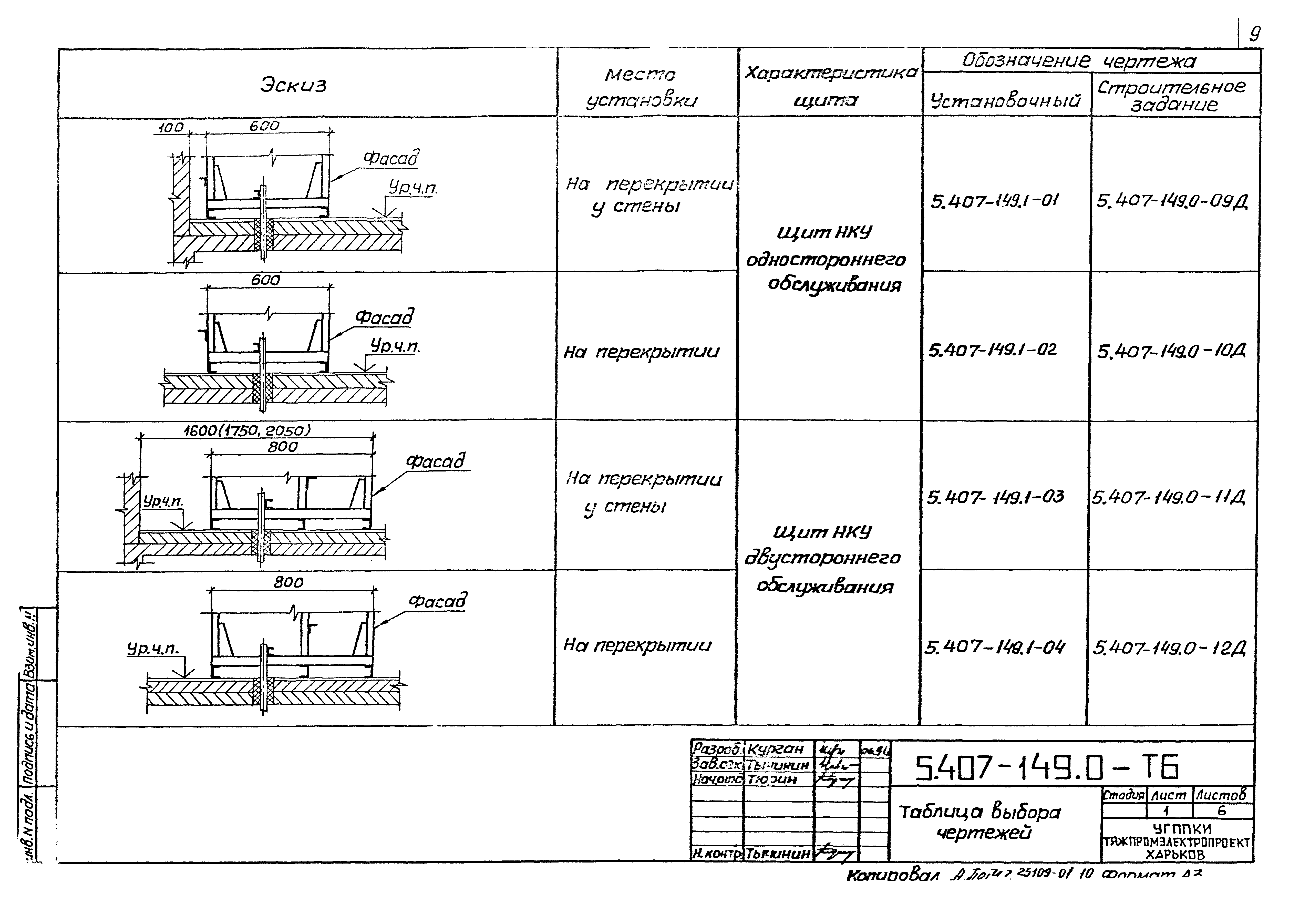

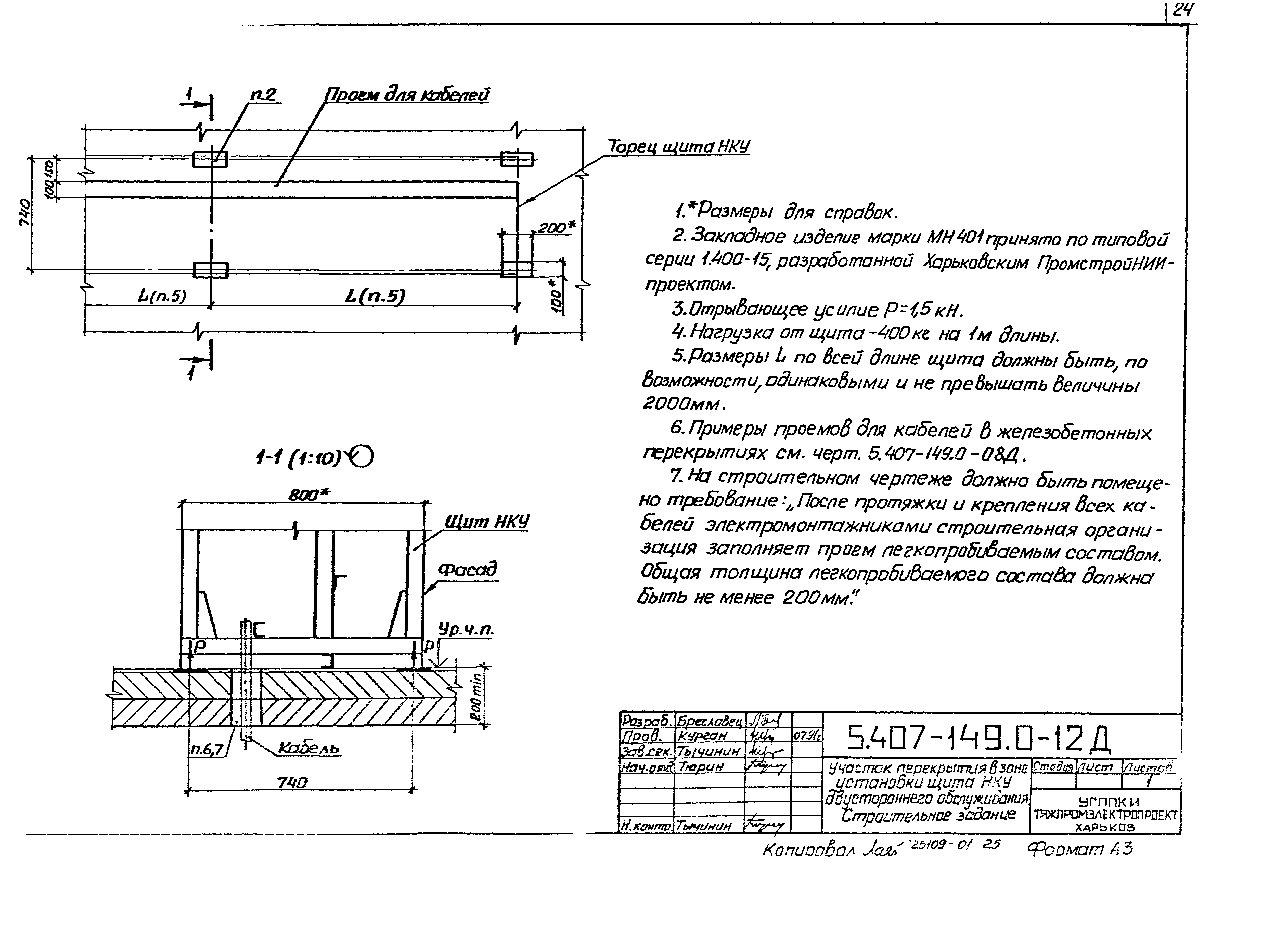

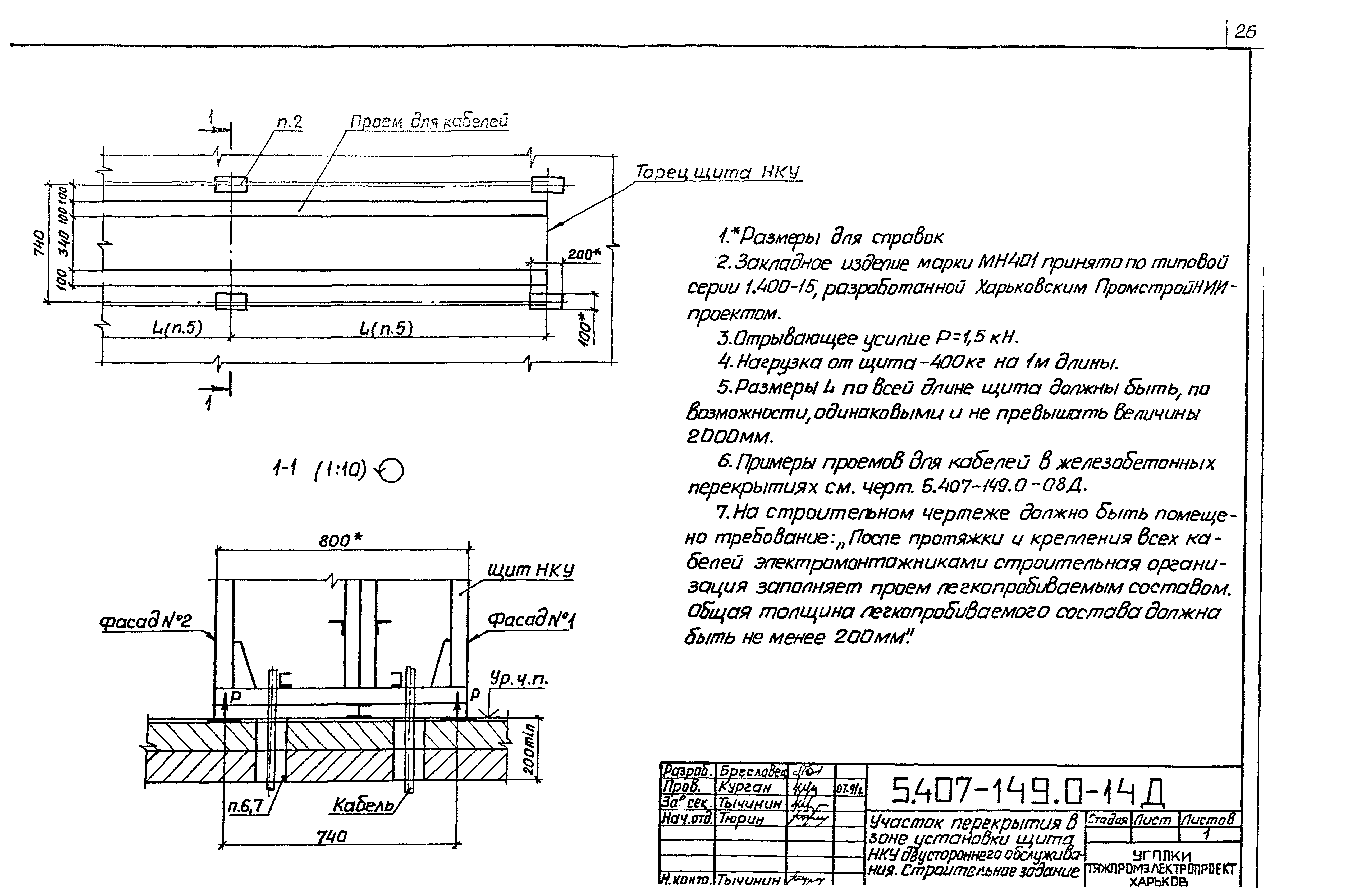

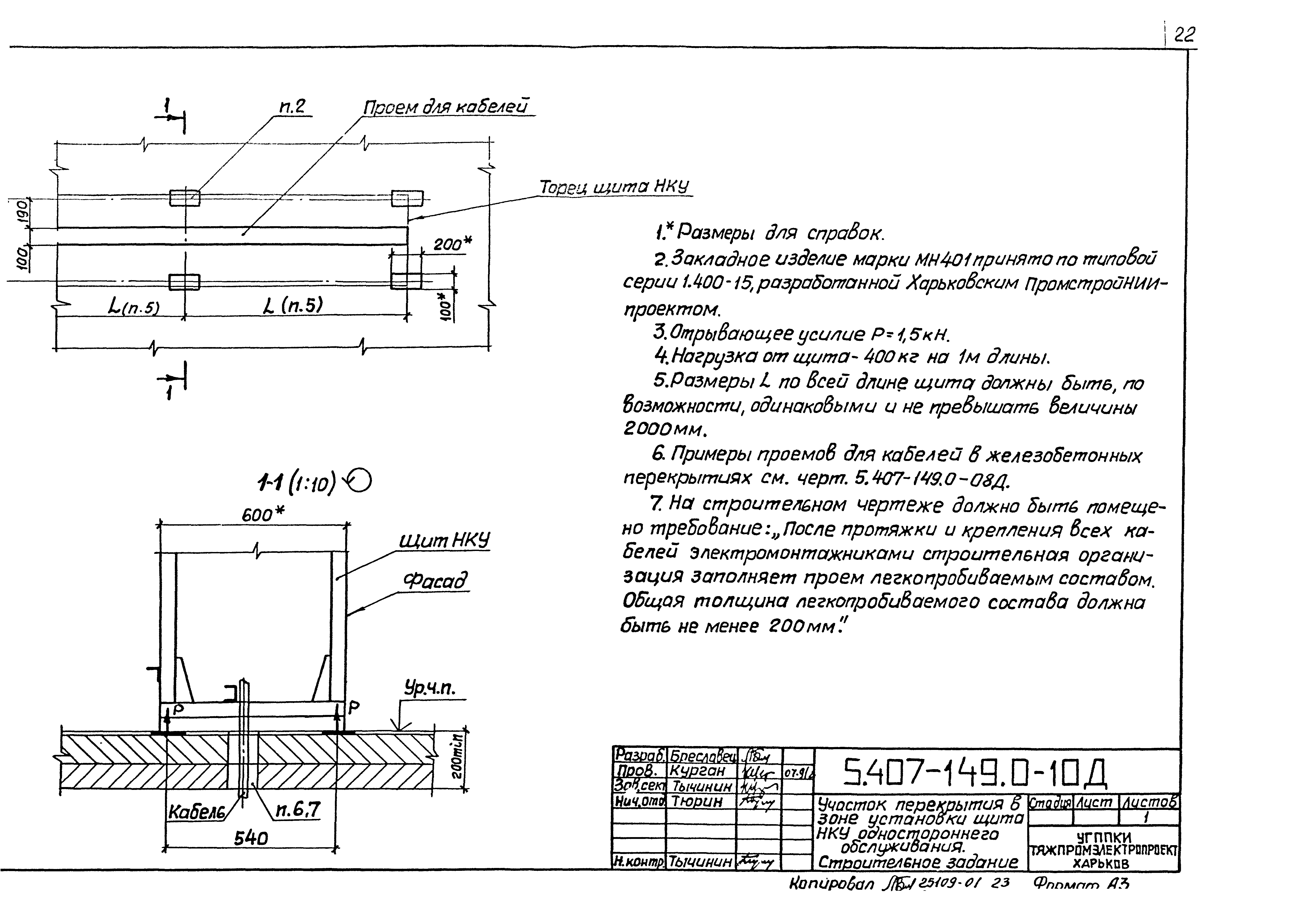

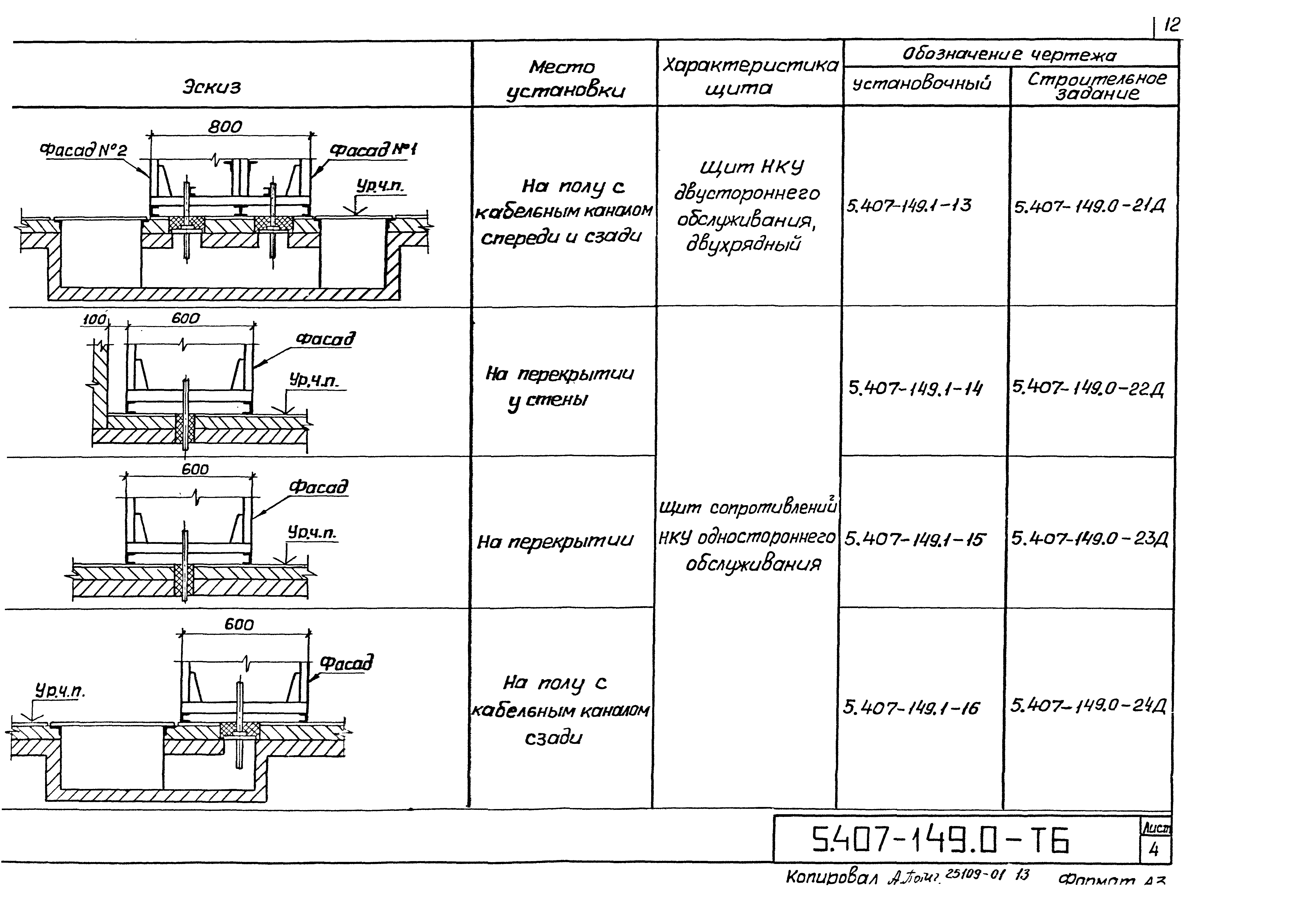

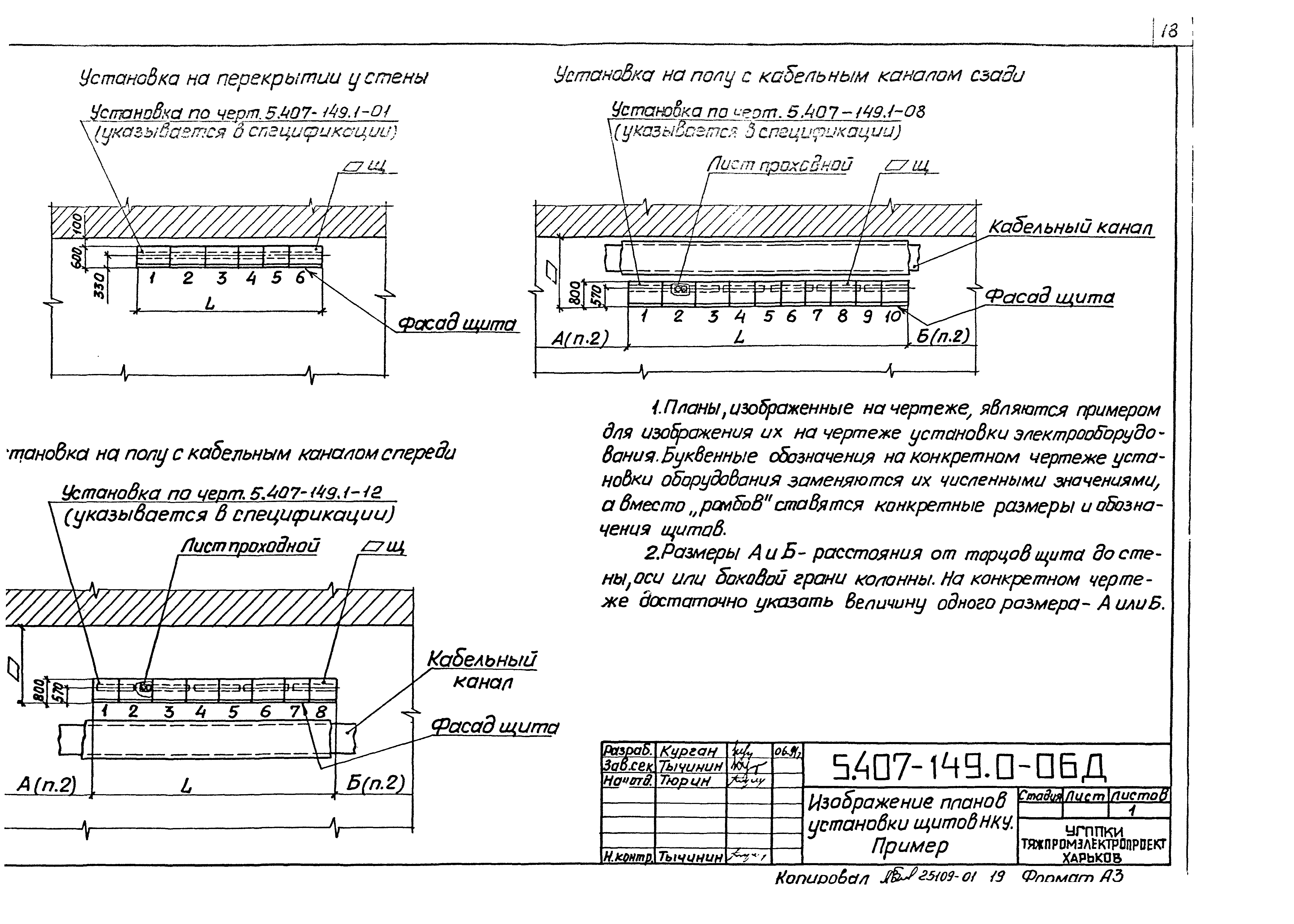

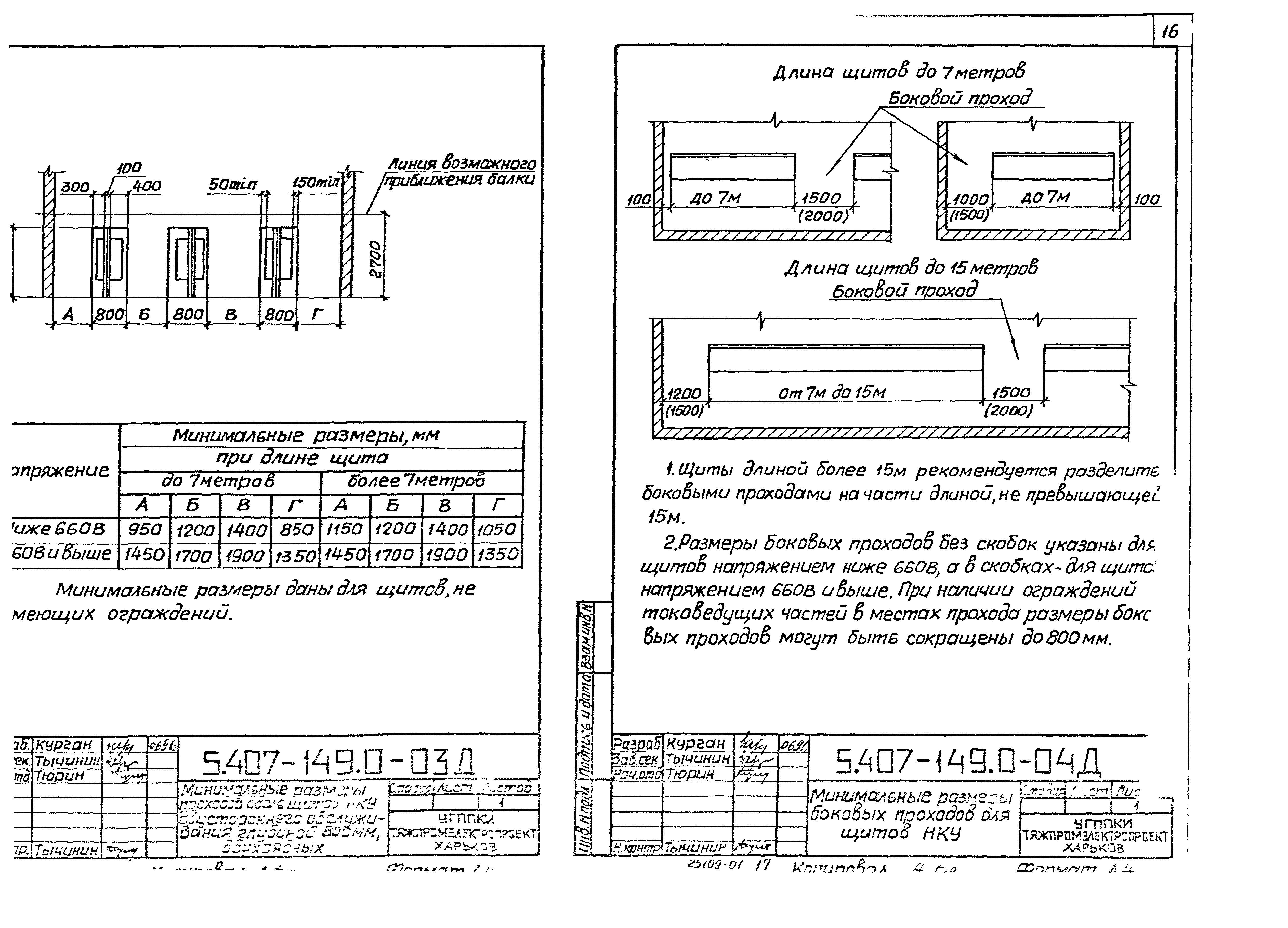

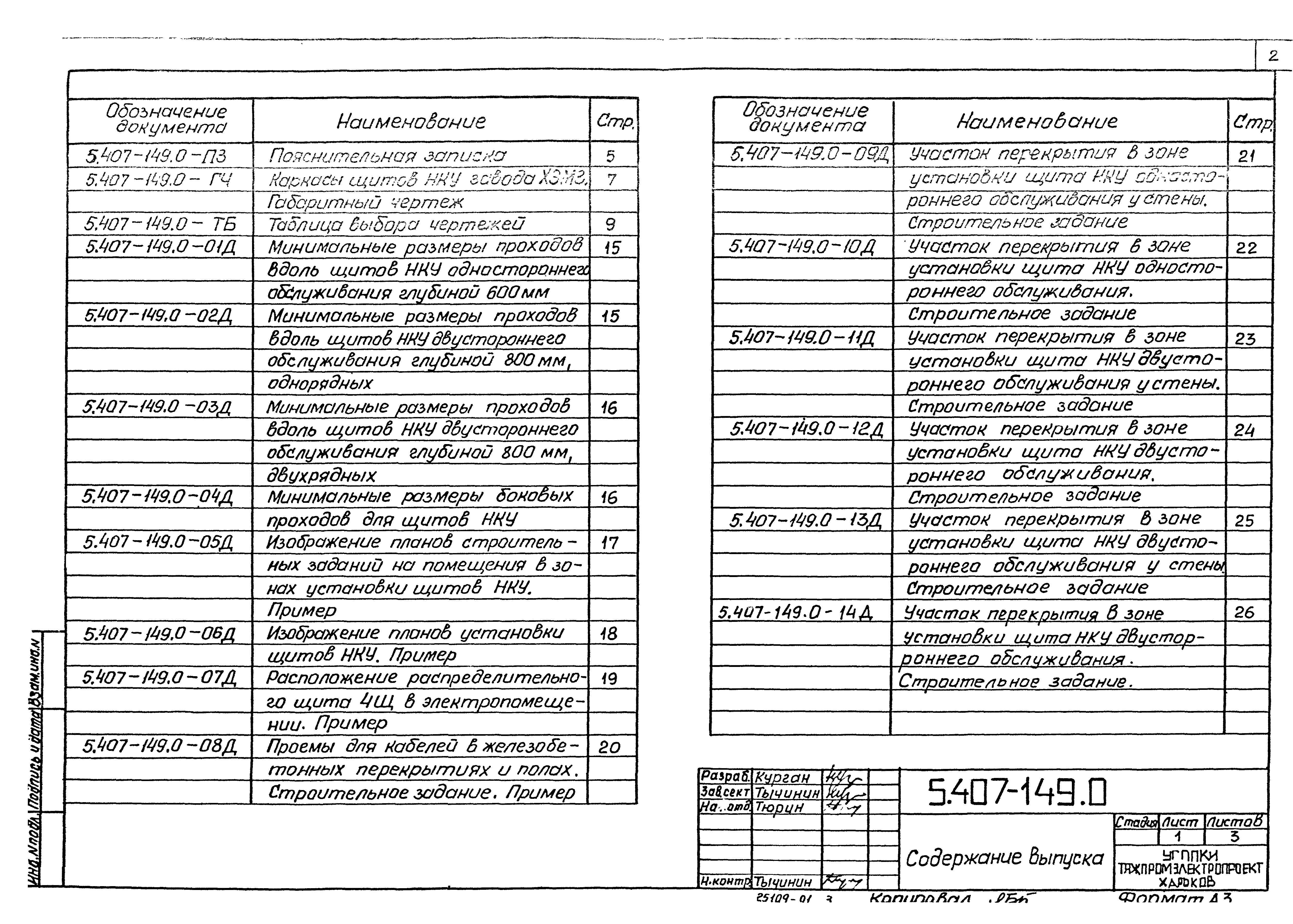

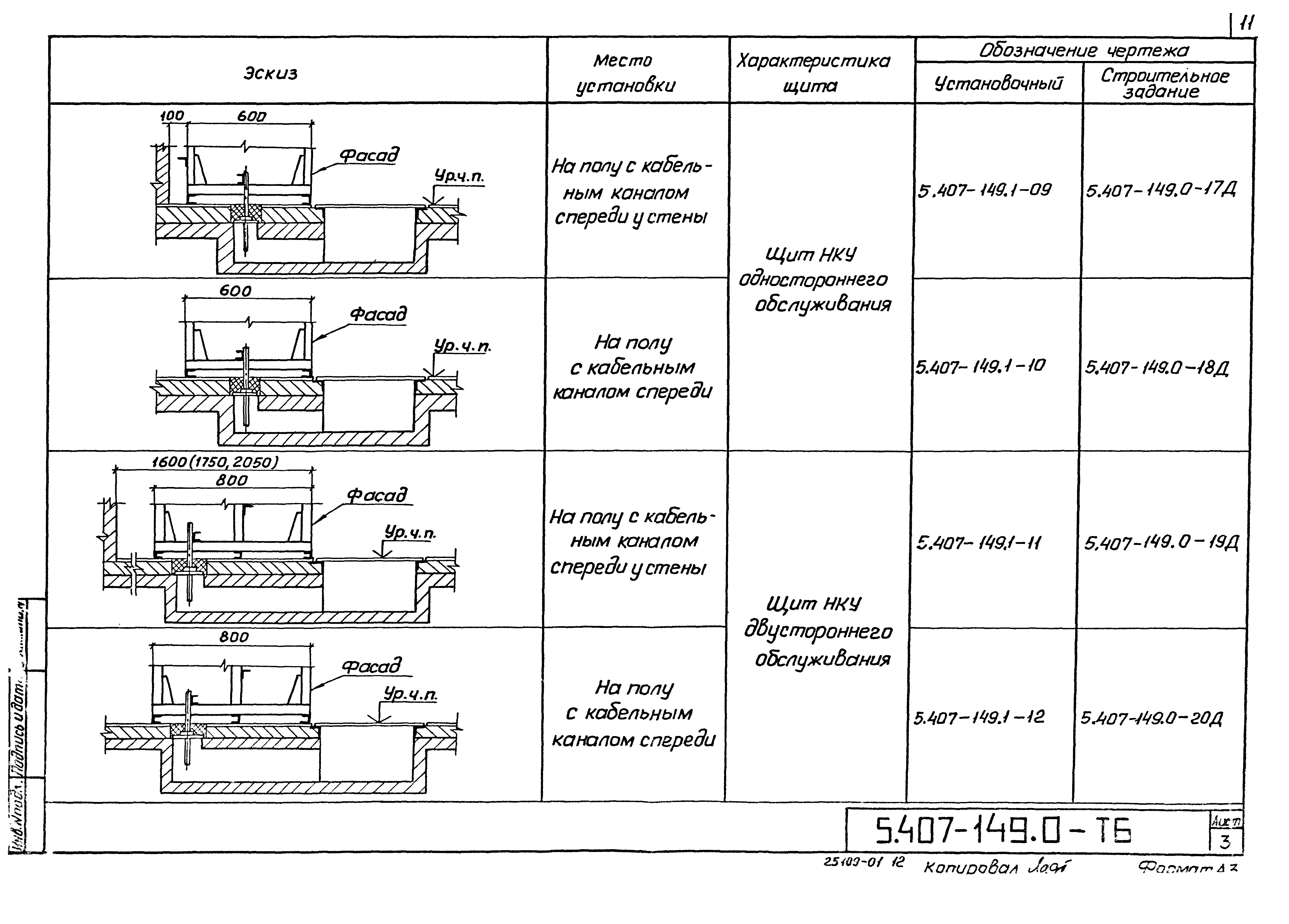

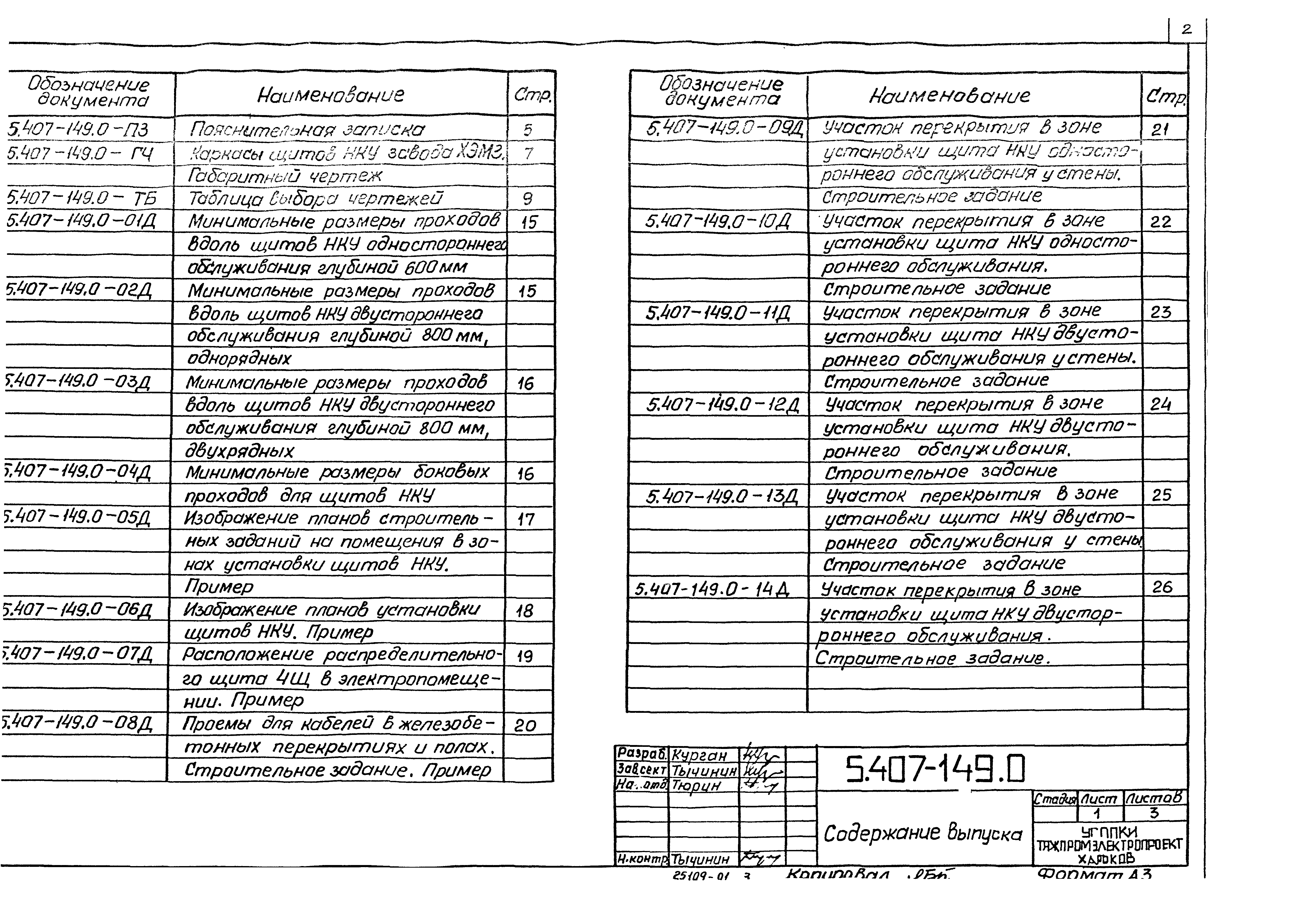

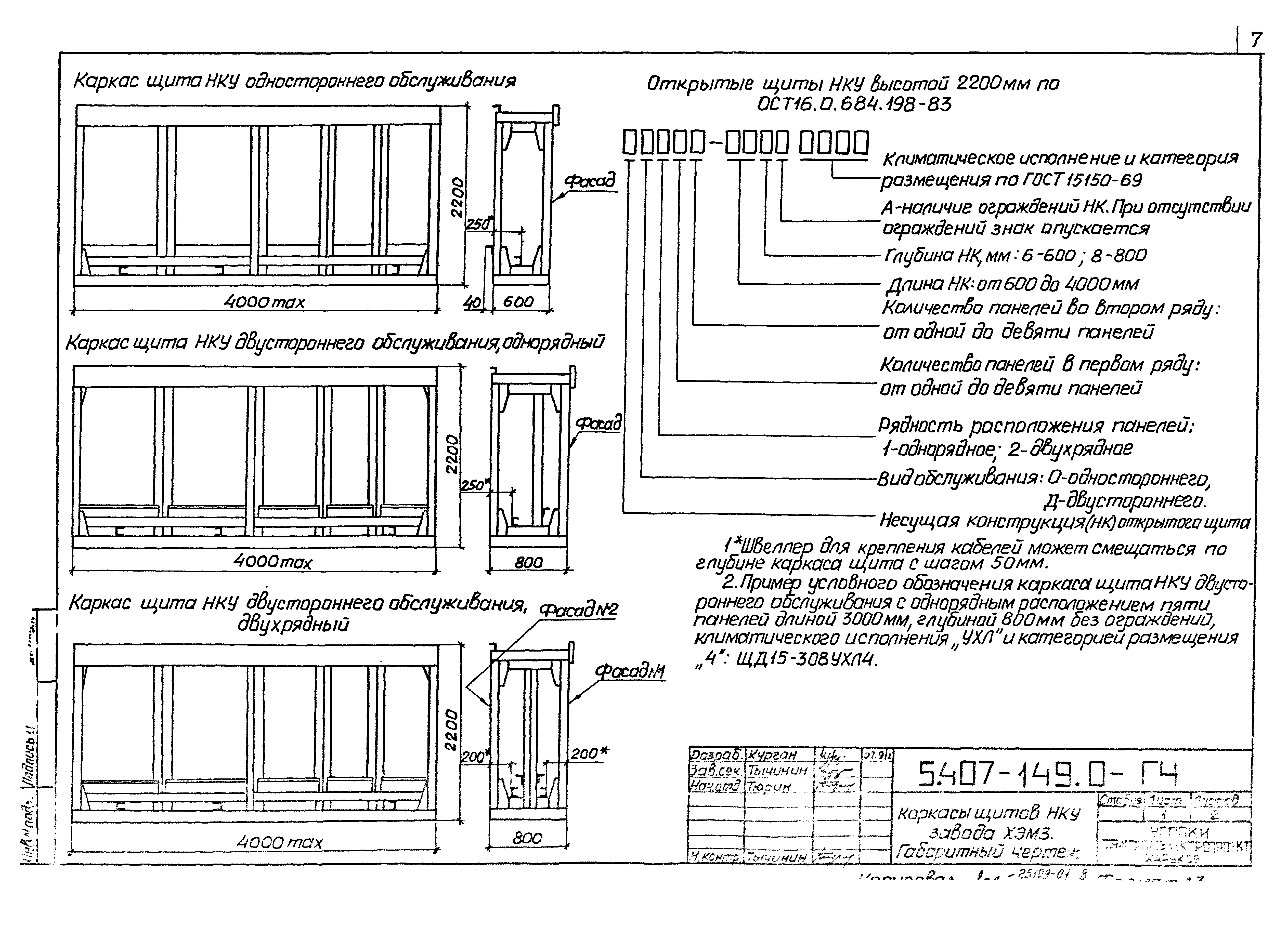

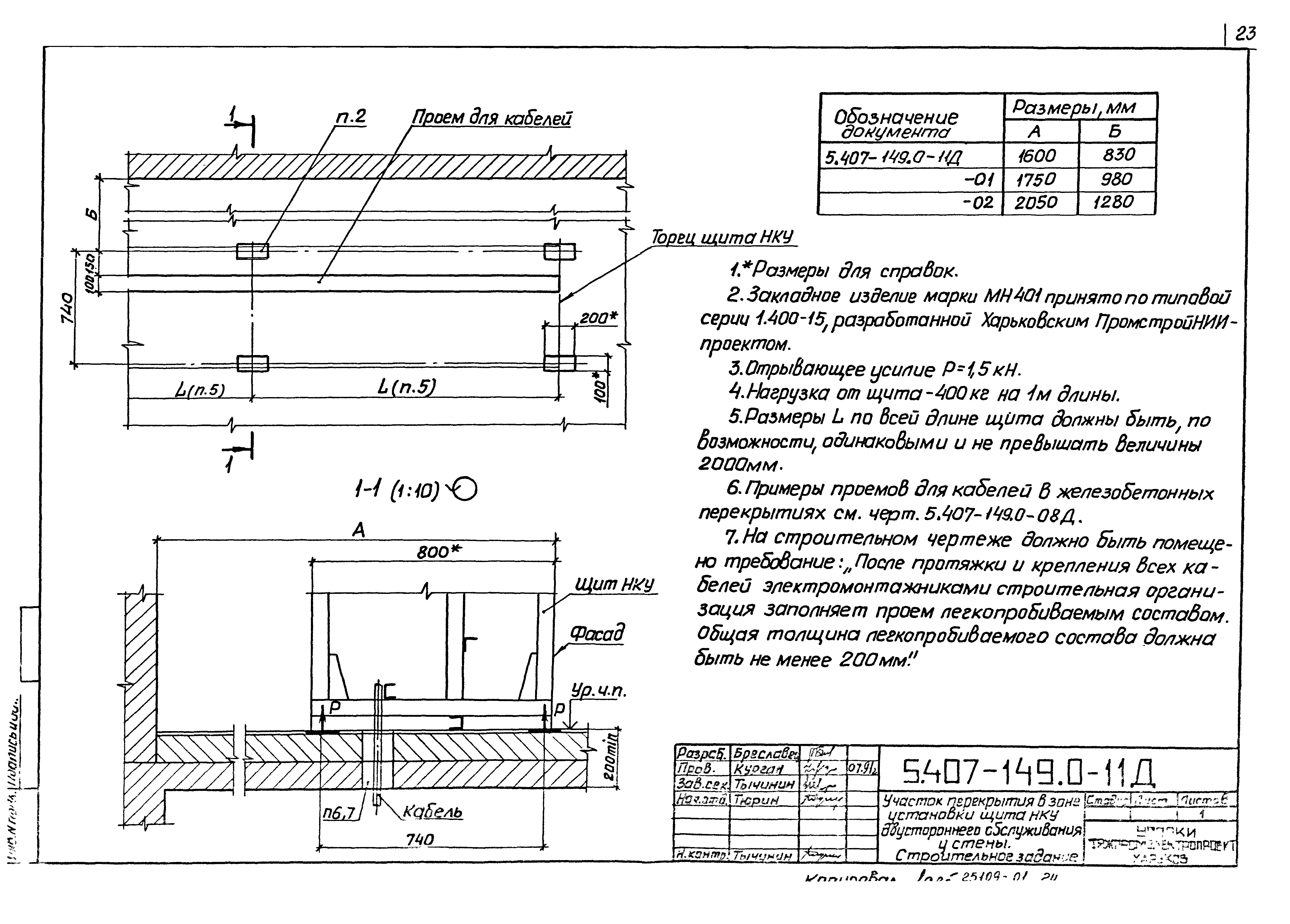

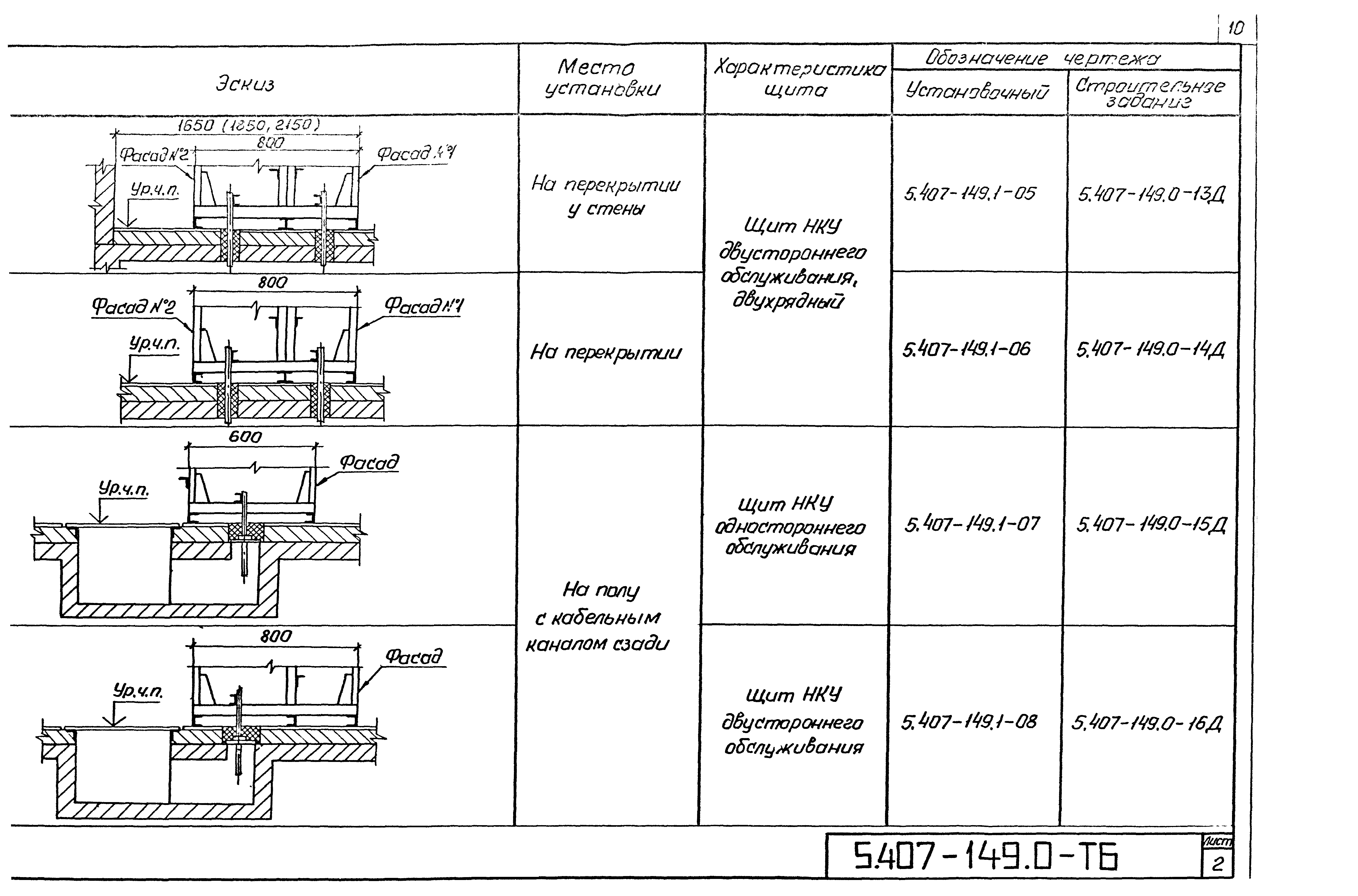

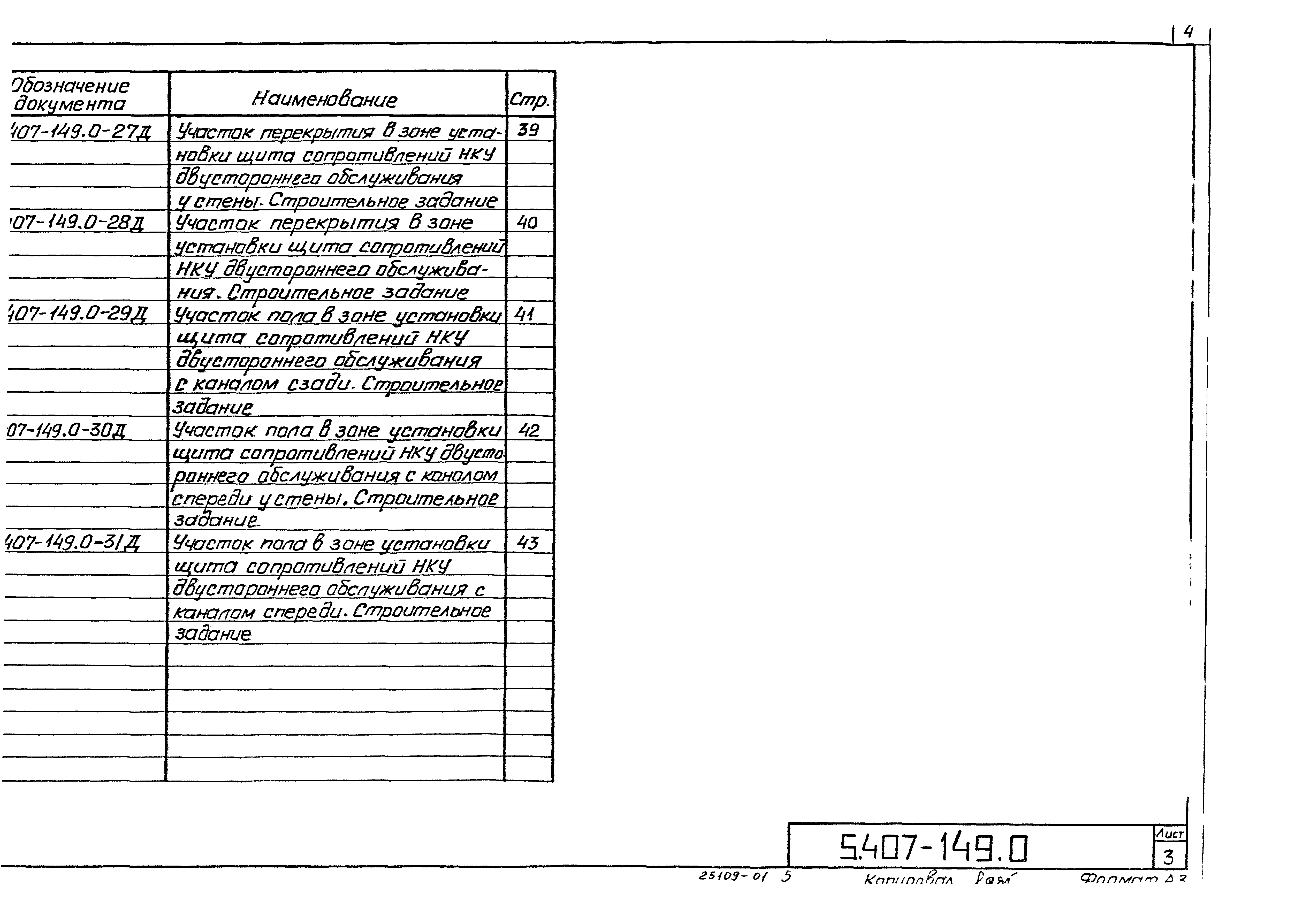

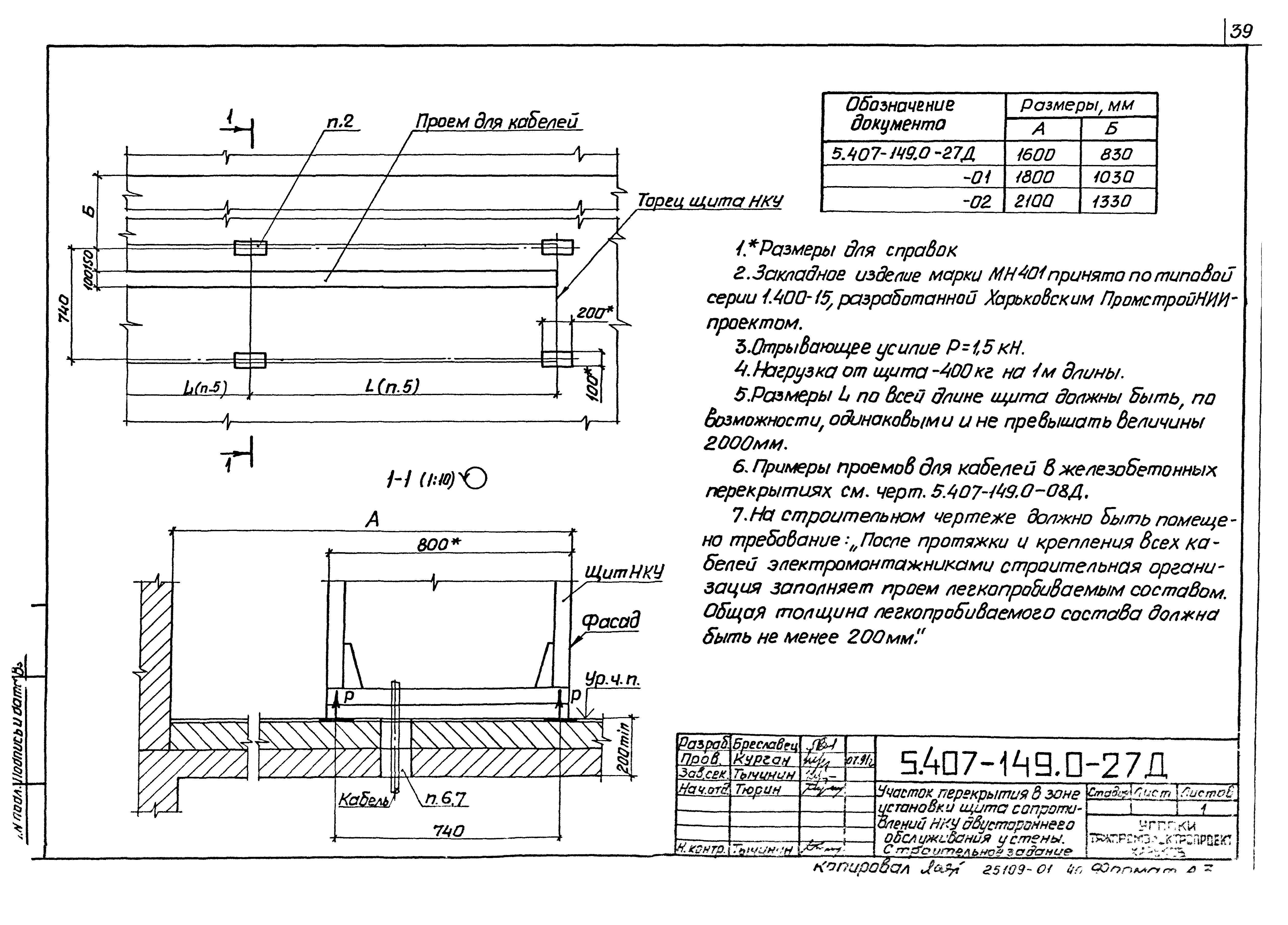

| Оглавление: | 5.407-149.0-ПЗ Пояснительная записка 5.407-149.0-ГЧ Каркасы щитов НКУ завода ХЭМЗ. Габаритный чертеж 5.407-149.0-ТБ Таблица выбора чертежей 5.407-149.0-01Д Минимальные размеры проходов вдоль щитов НКУ одностороннего обслуживания глубиной 600 мм 5.407-149.0-02Д Минимальные размеры проходов вдоль щитов НКУ двухстороннего обслуживания глубиной 800 мм, однорядных 5.407-149.0-03Д Минимальные размеры проходов вдоль щитов НКУ двухстороннего обслуживания глубиной 800 мм, двухрядных 5.407-149.0-04Д Минимальные размеры боковых проходов для щитов НКУ 5.407-149.0-05Д Изображение планов строительных зданий на помещения в зонах установки щитов НКУ. Пример 5.407-149.0-06Д Изображение планов установки щитов НКУ. Пример 5.407-149.0-07Д Расположение распределительного щита 4Щ в электропомещении. Пример 5.407-149.0-08Д Проемы для кабелей в железобетонных перекрытиях и полах. Строительное здание. Пример 5.407-149.0-09Д Участок перекрытия в зоне установки щита НКУ одностороннего обслуживания у стены. Строительное здание 5.407-149.0-10Д Участок перекрытия в зоне установки щита НКУ одностороннего обслуживания. Строительное здание 5.407-149.0-11Д Участок перекрытия в зоне установки щита НКУ двухстороннего обслуживания у стены. Строительное здание 5.407-149.0-12Д Участок перекрытия в зоне установки щита НКУ двухстороннего обслуживания. Строительное здание 5.407-149.0-13Д Участок перекрытия в зоне установки щита НКУ двухстороннего обслуживания у стены. Строительное здание 5.407-149.0-14Д Участок перекрытия в зоне установки щита НКУ двухстороннего обслуживания. Строительное здание 5.407-149.0-27Д Участок перекрытия в зоне установки щита сопротивлений НКУ двухстороннего обслуживания у стены. Строительное здание 5.407-149.0-28Д Участок перекрытия в зоне установки щита сопротивлений НКУ двухстороннего обслуживания. Строительное здание 5.407-149.0-29Д Участок перекрытия в зоне установки щита сопротивлений НКУ двухстороннего обслуживания с каналом сзади. Строительное здание 5.407-149.0-30Д Участок перекрытия в зоне установки щита сопротивлений НКУ двухстороннего обслуживания с каналом спереди у стены. Строительное здание 5.407-149.0-31Д Участок перекрытия в зоне установки щита сопротивлений НКУ двухстороннего обслуживания с каналом спереди. Строительное здание |
| Разработан: | УГППКИ Тяжпромэлектропроект |
| Утверждён: | 01.04.1991 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI ) |
| Издан: | АПП ЦИТП (1991 г. ) |
