Скачать Серия 5.407-49 Выпуск 2. Чертежи изделия
Дата актуализации: 01.01.2021
Серия 5.407-49
Выпуск 2. Чертежи изделия
| Обозначение: | Серия 5.407-49 |
| Обозначение англ: | Series 5.407-49 |
| Статус: | не определен законодательством |
| Название рус.: | Выпуск 2. Чертежи изделия |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 09.12.1983 |
| Дата окончания срока действия: | 30.06.2003 |

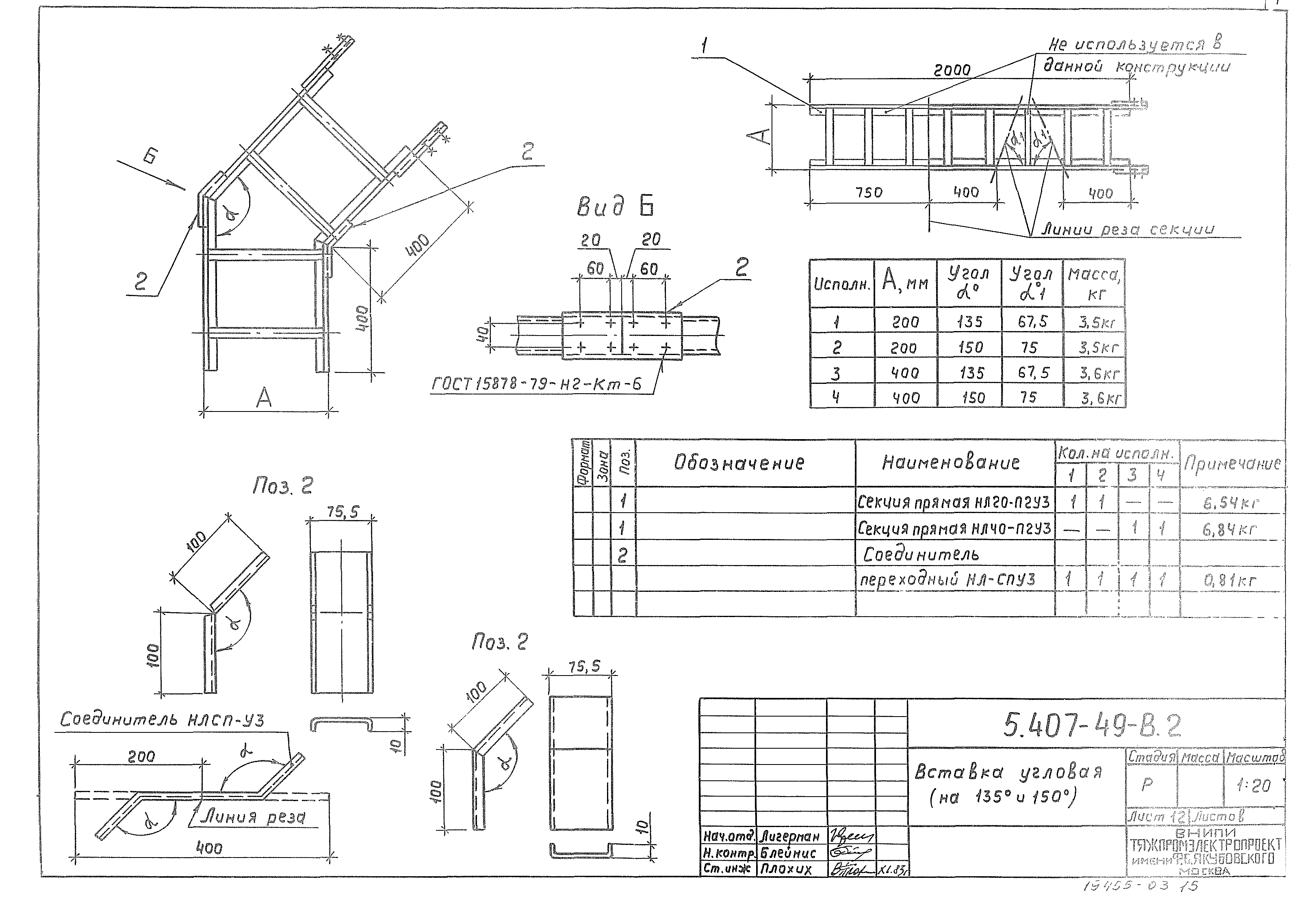

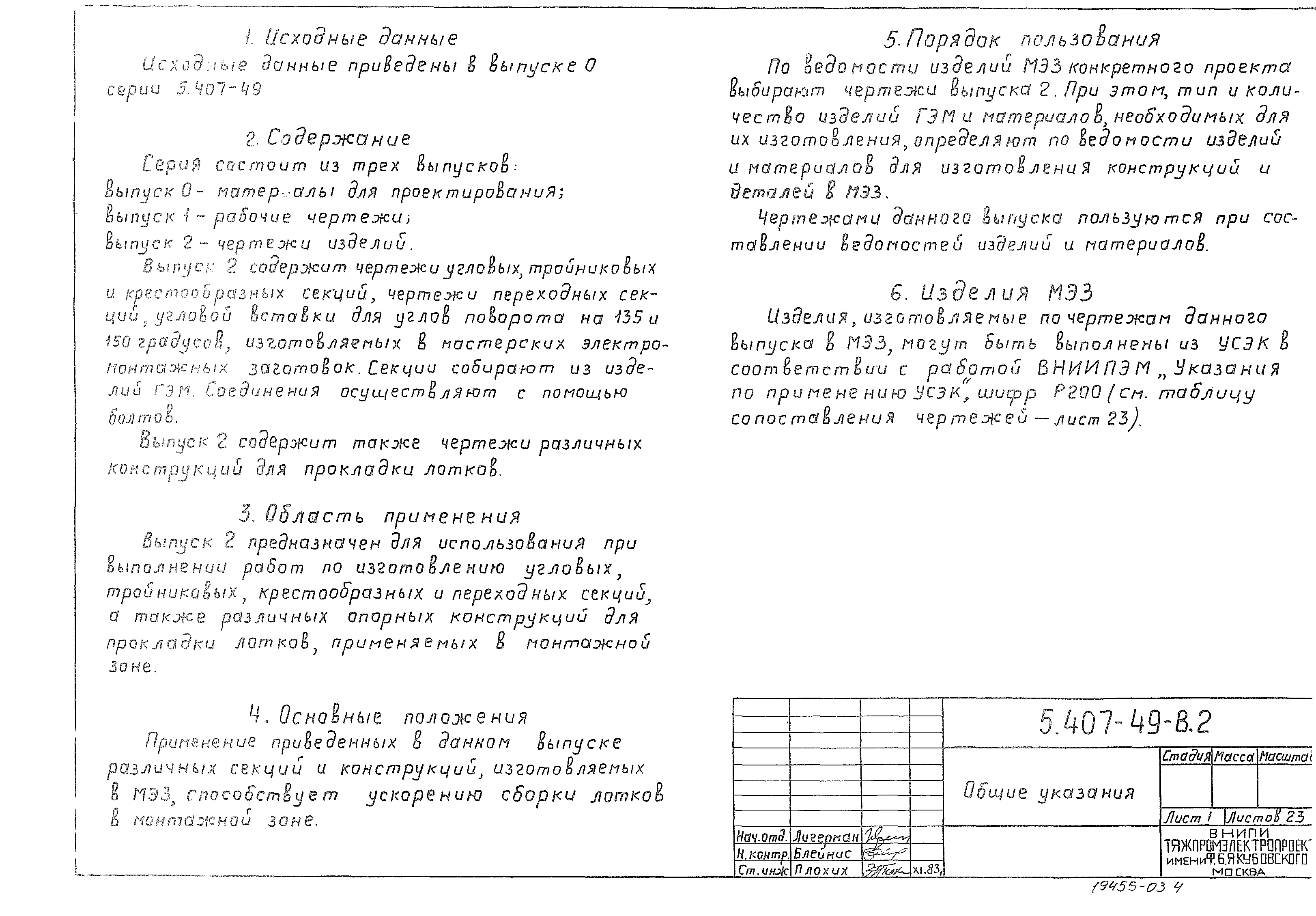

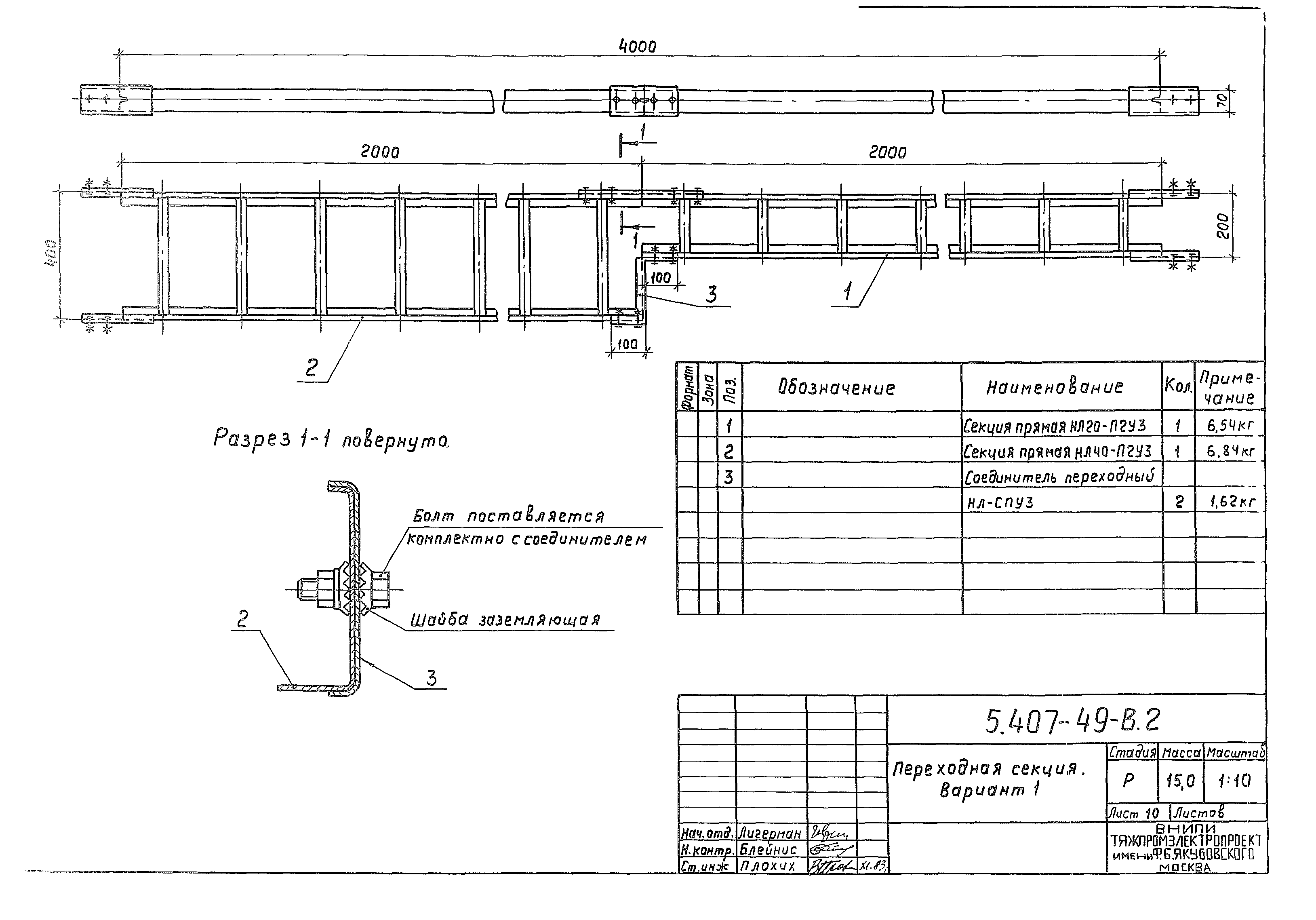

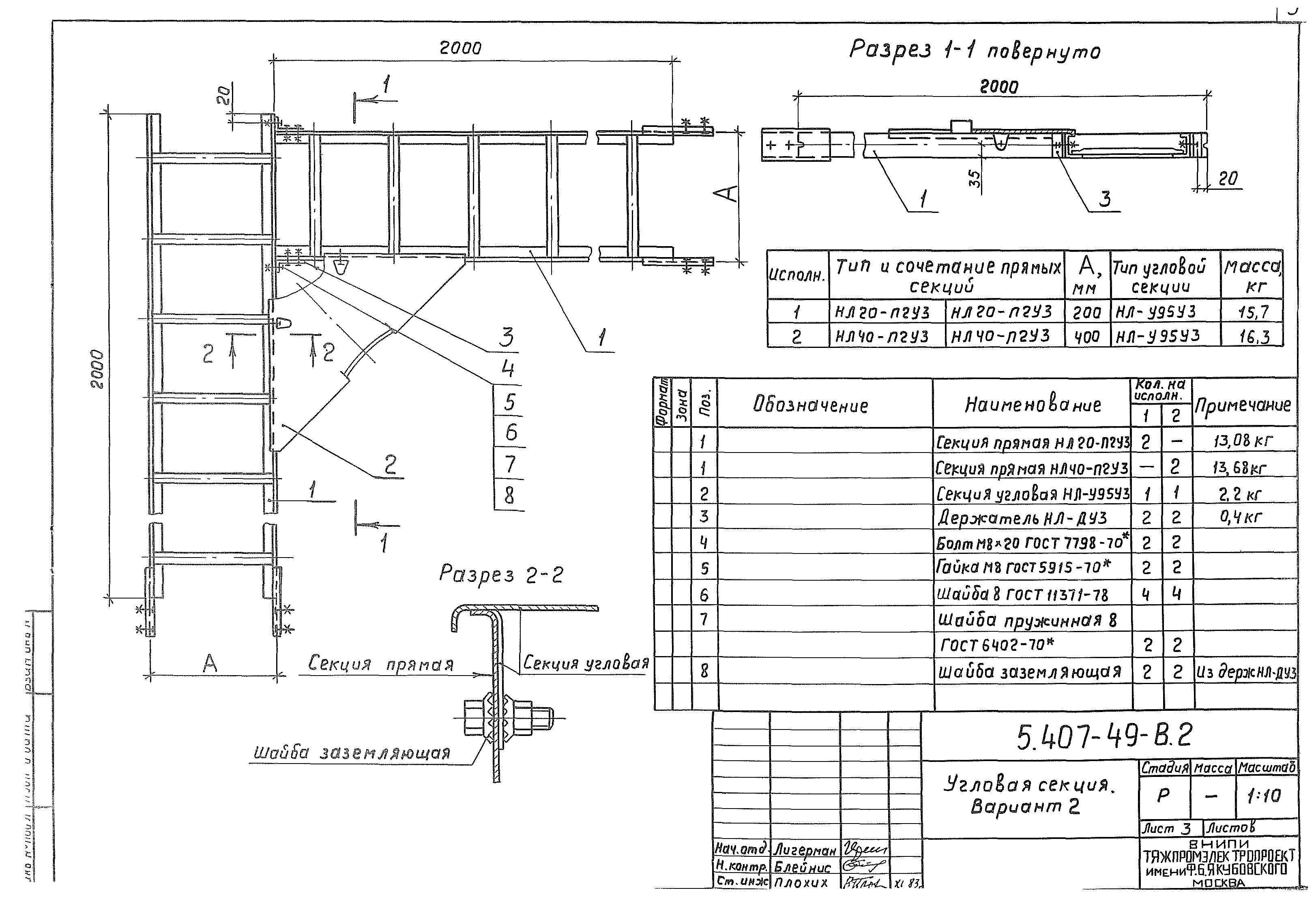

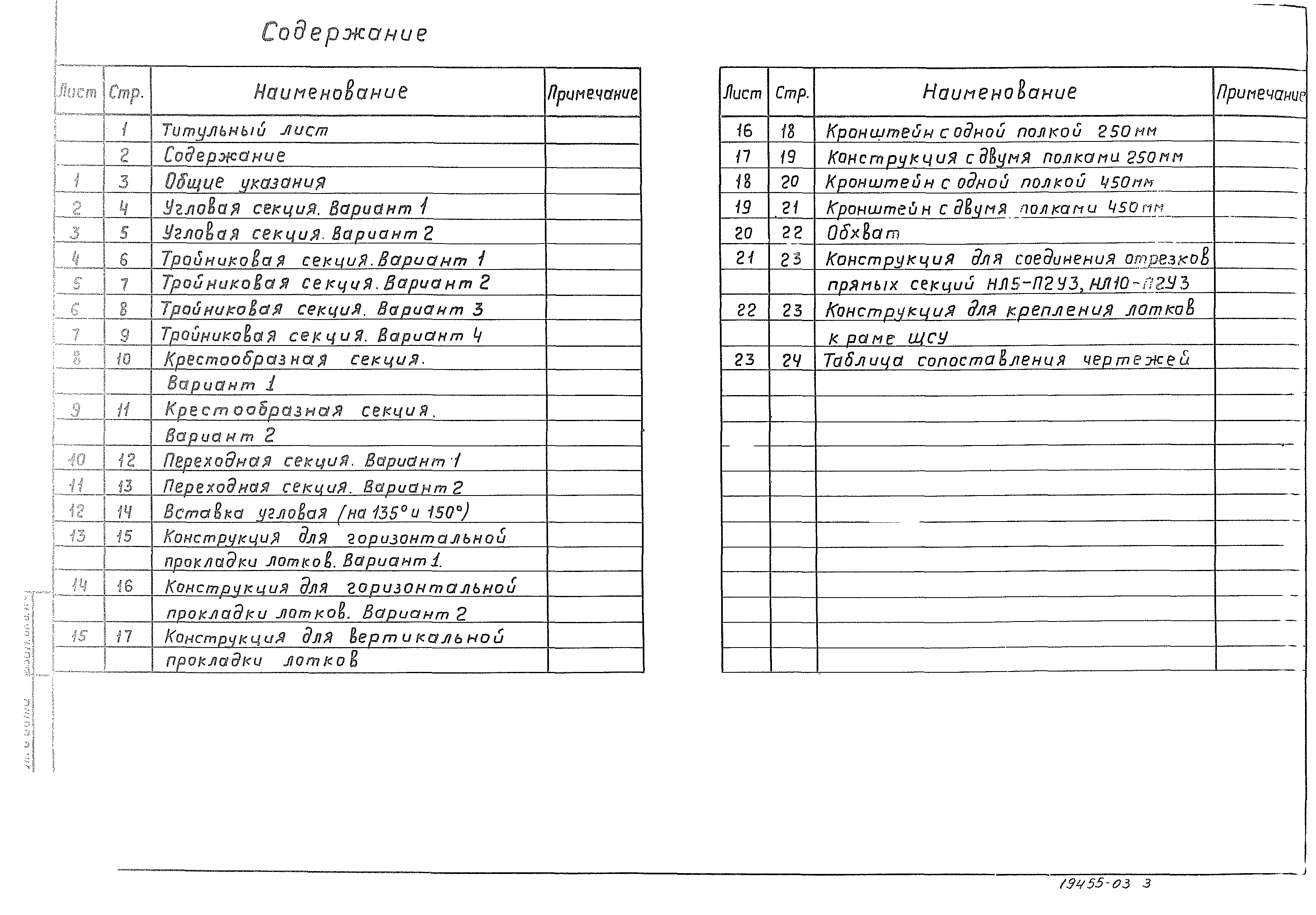

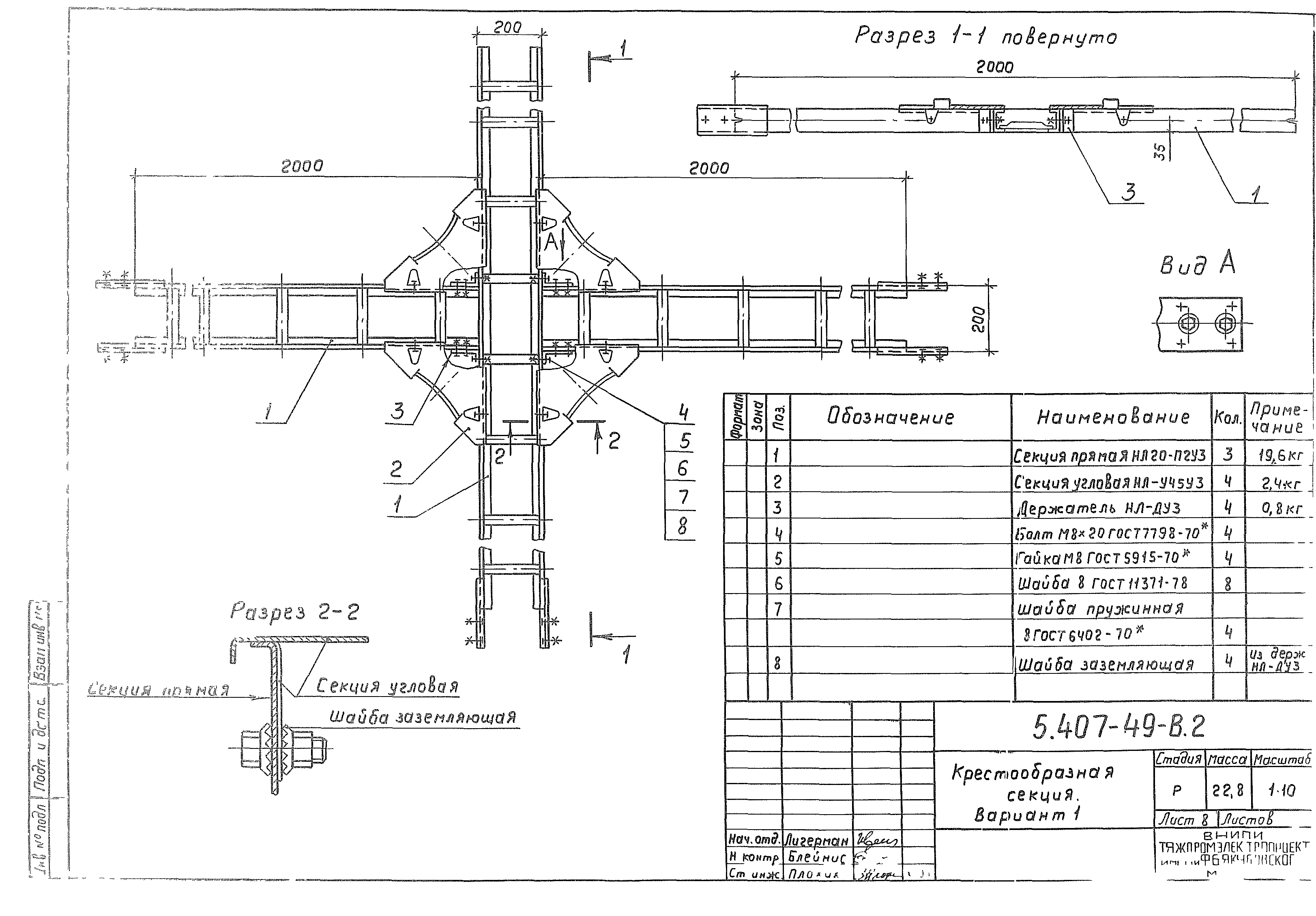

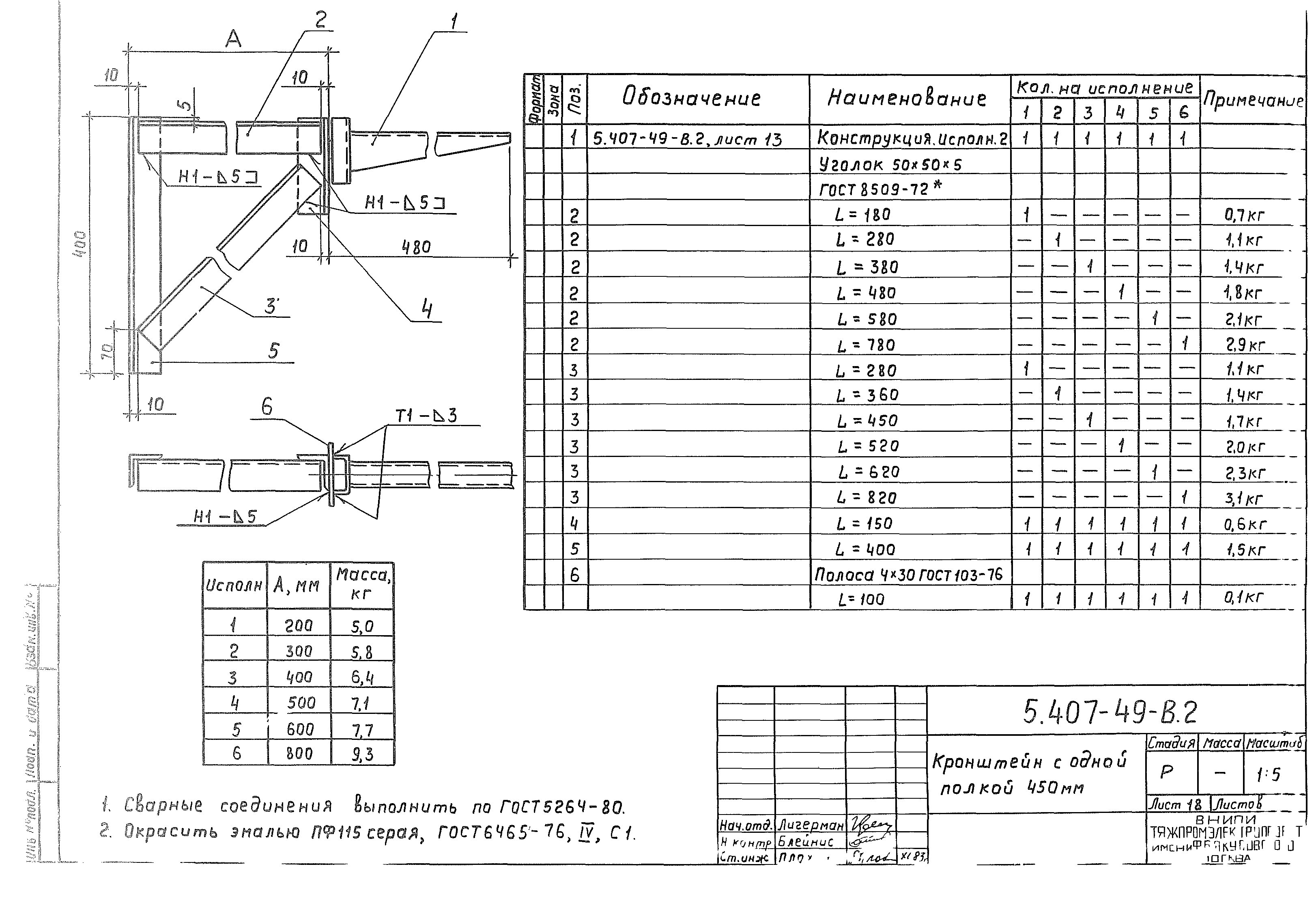

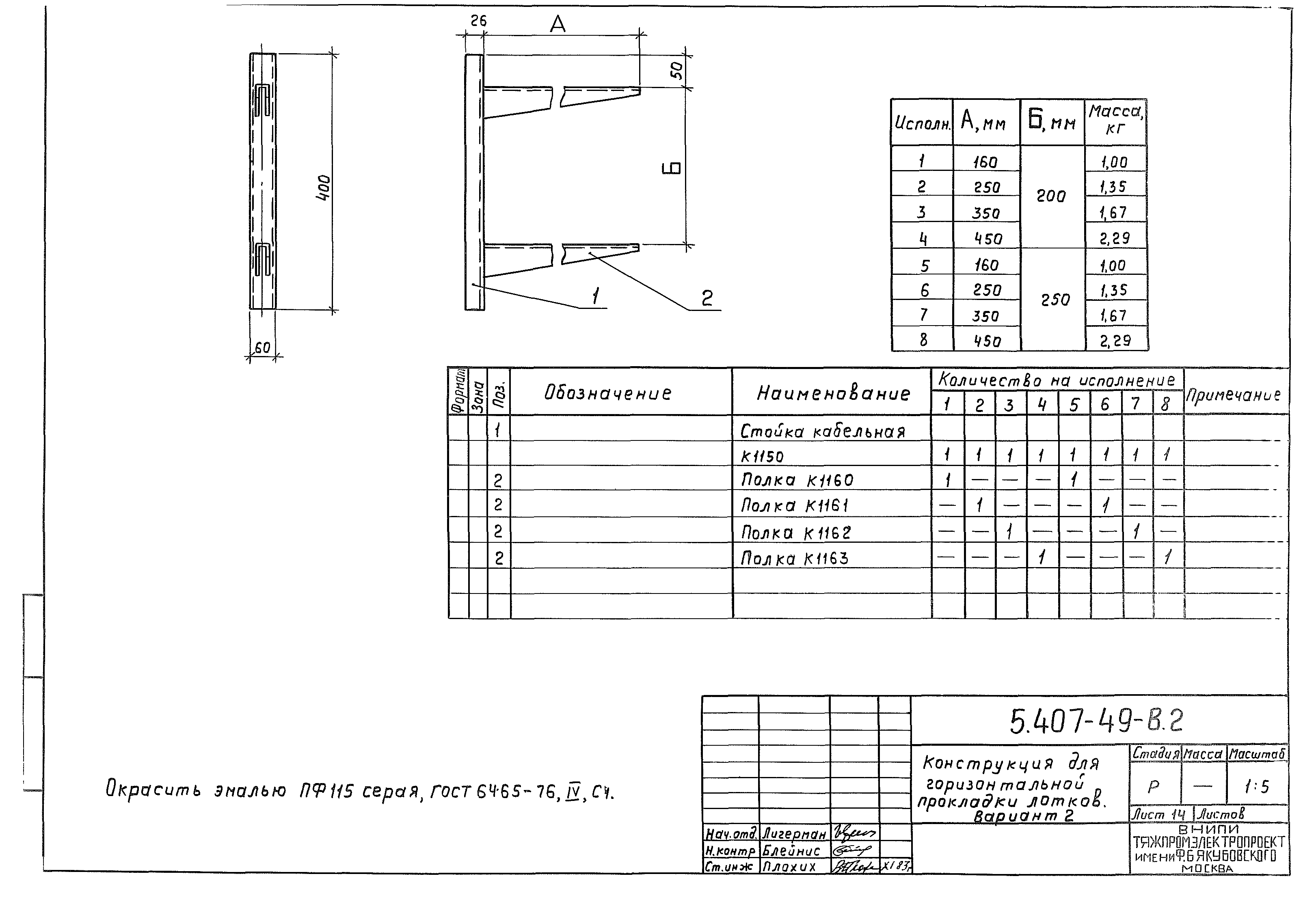

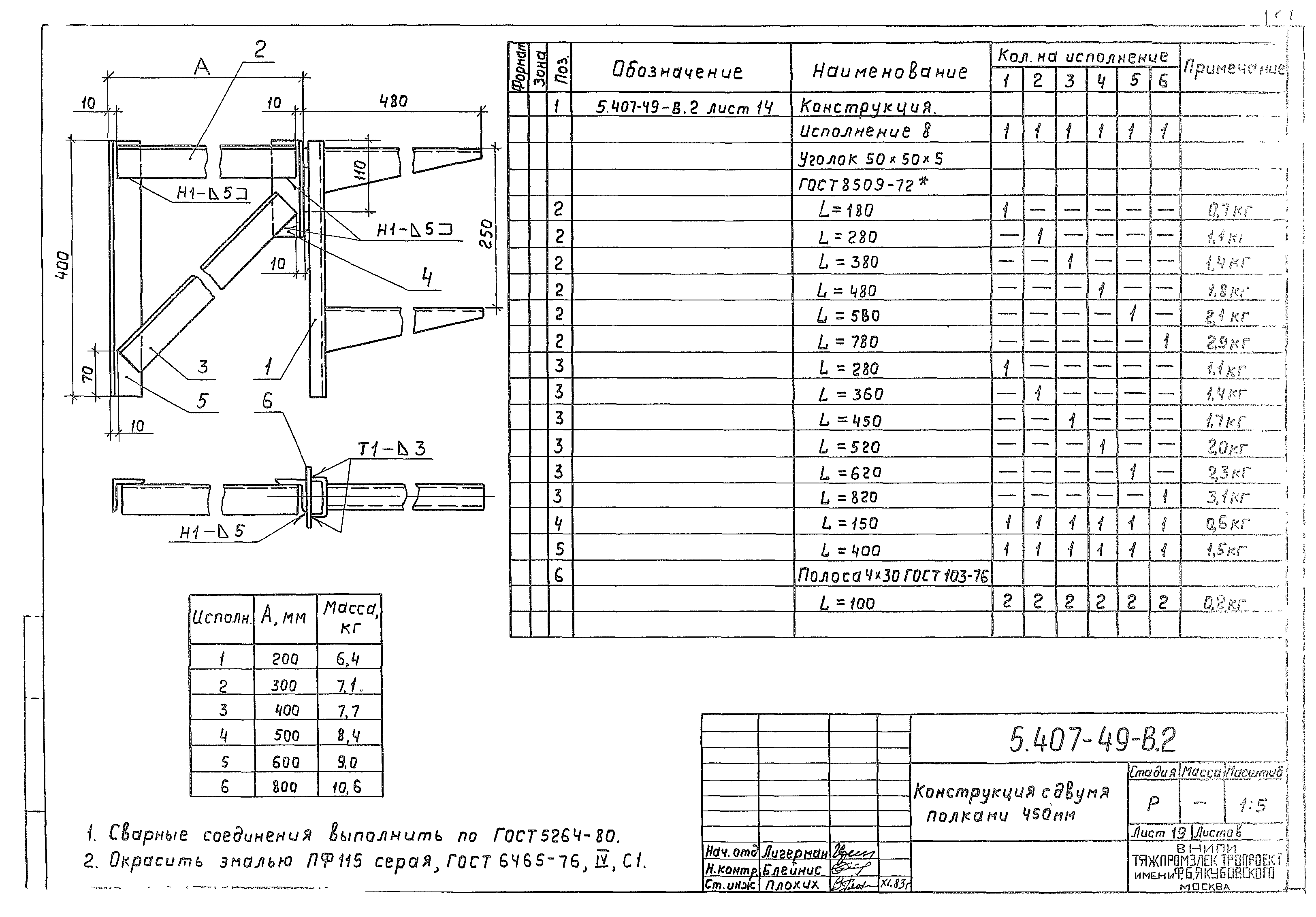

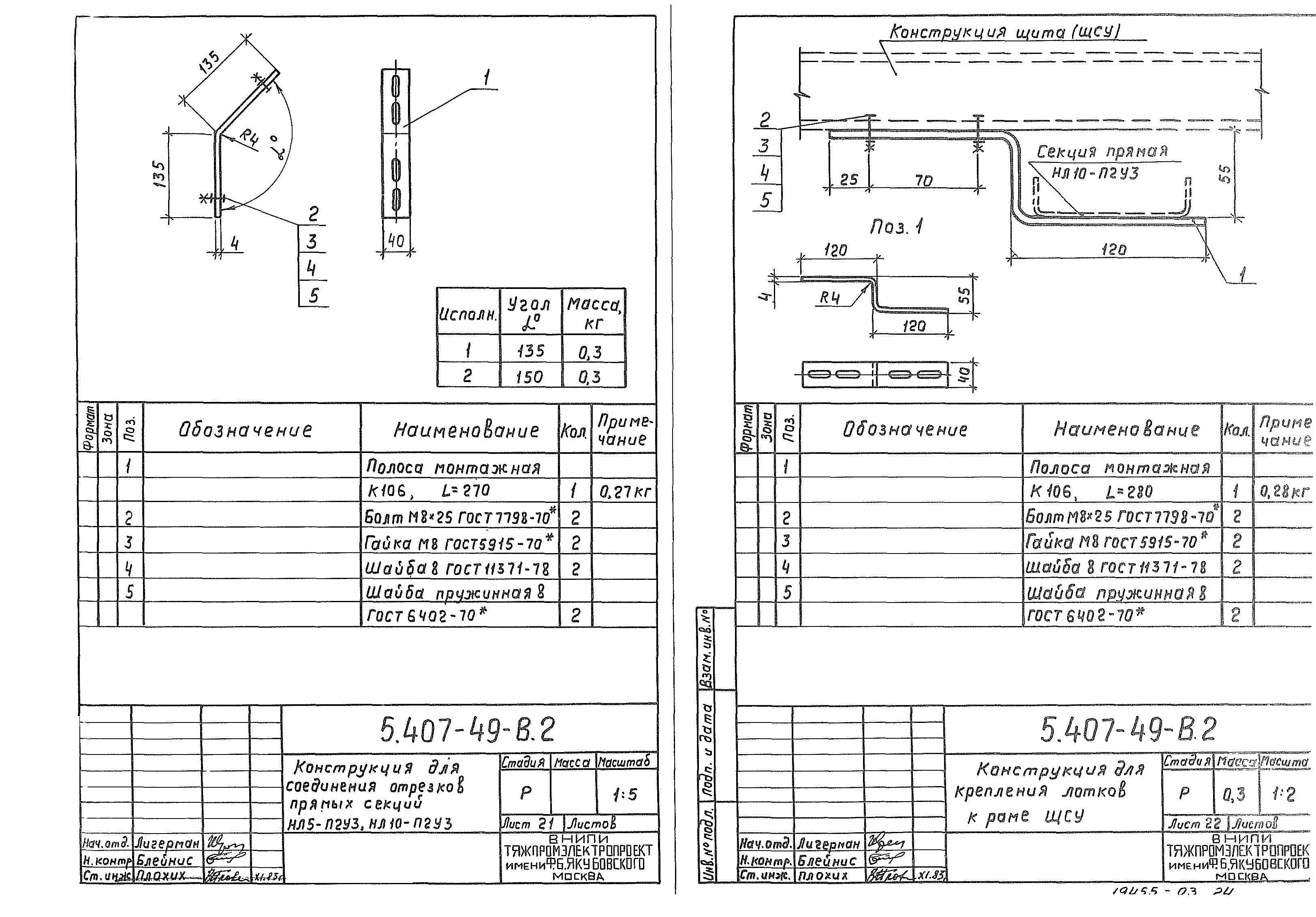

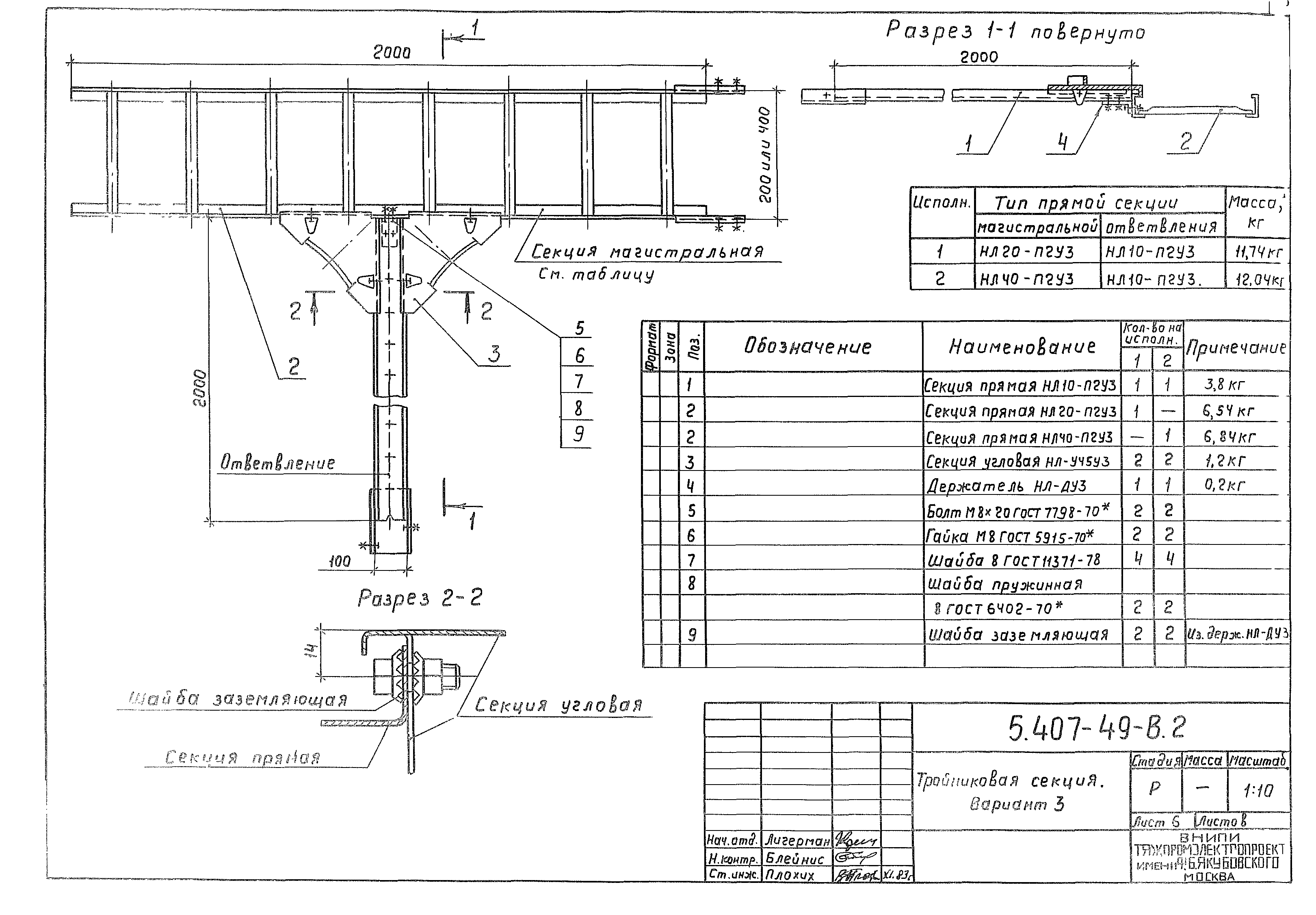

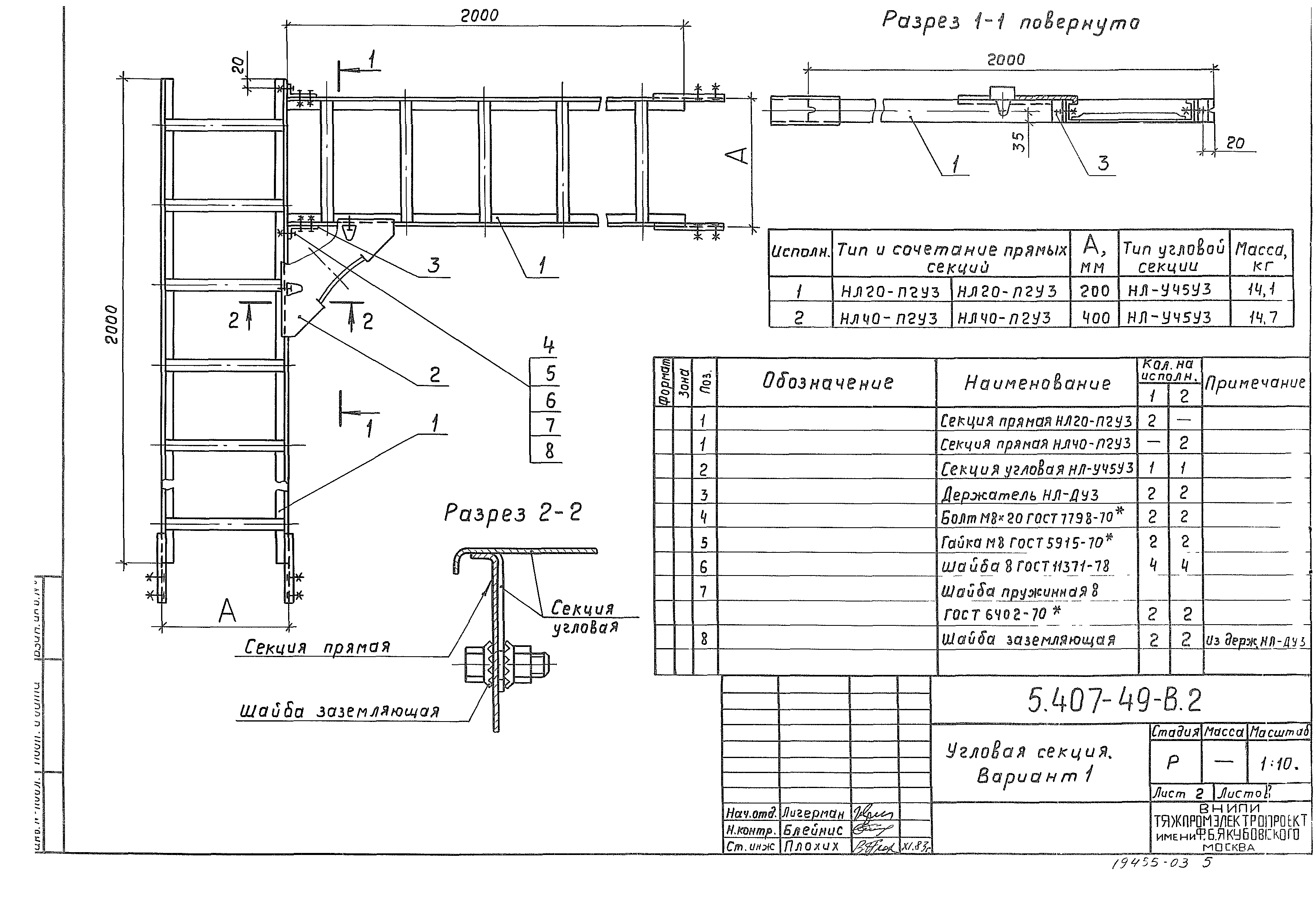

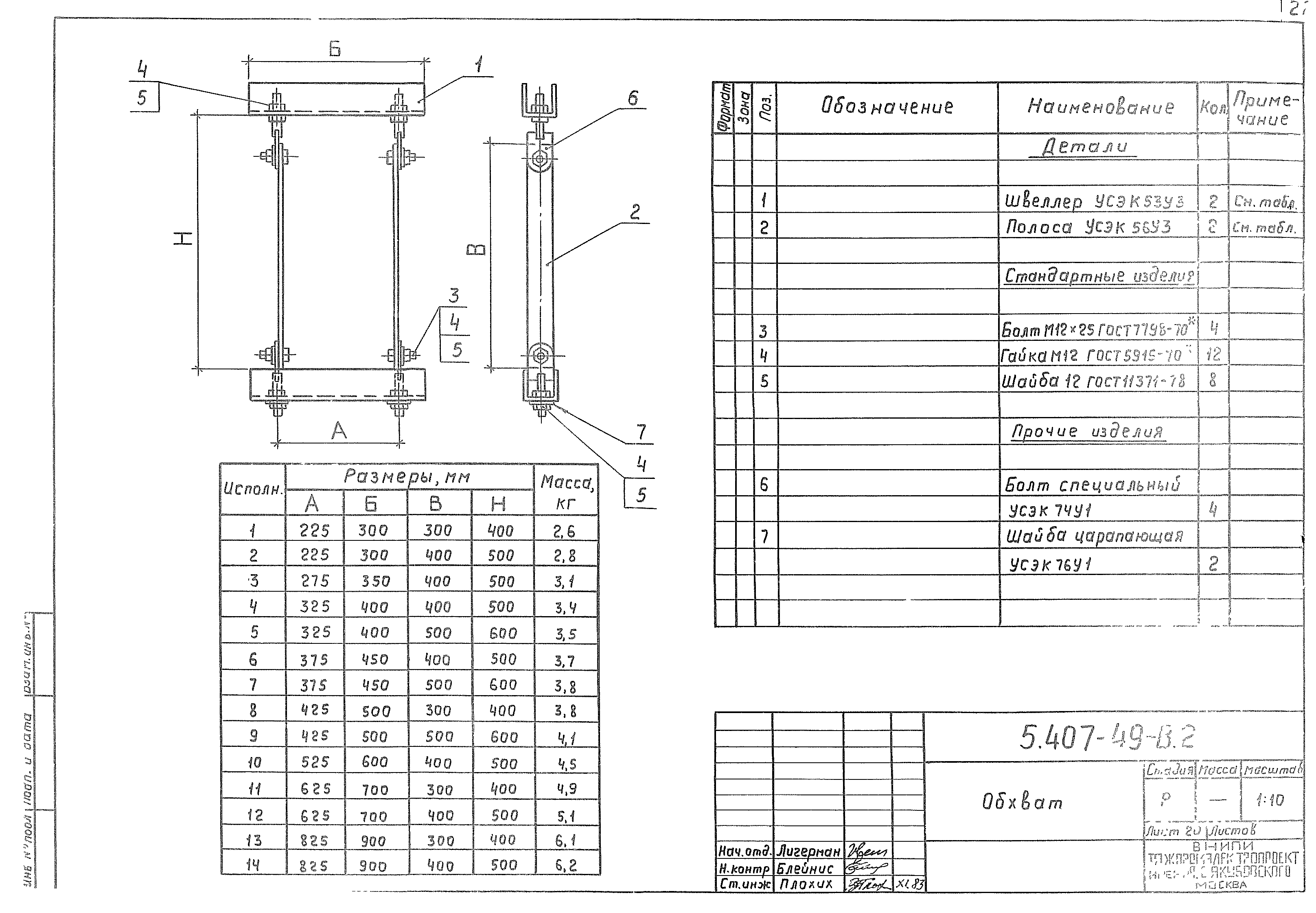

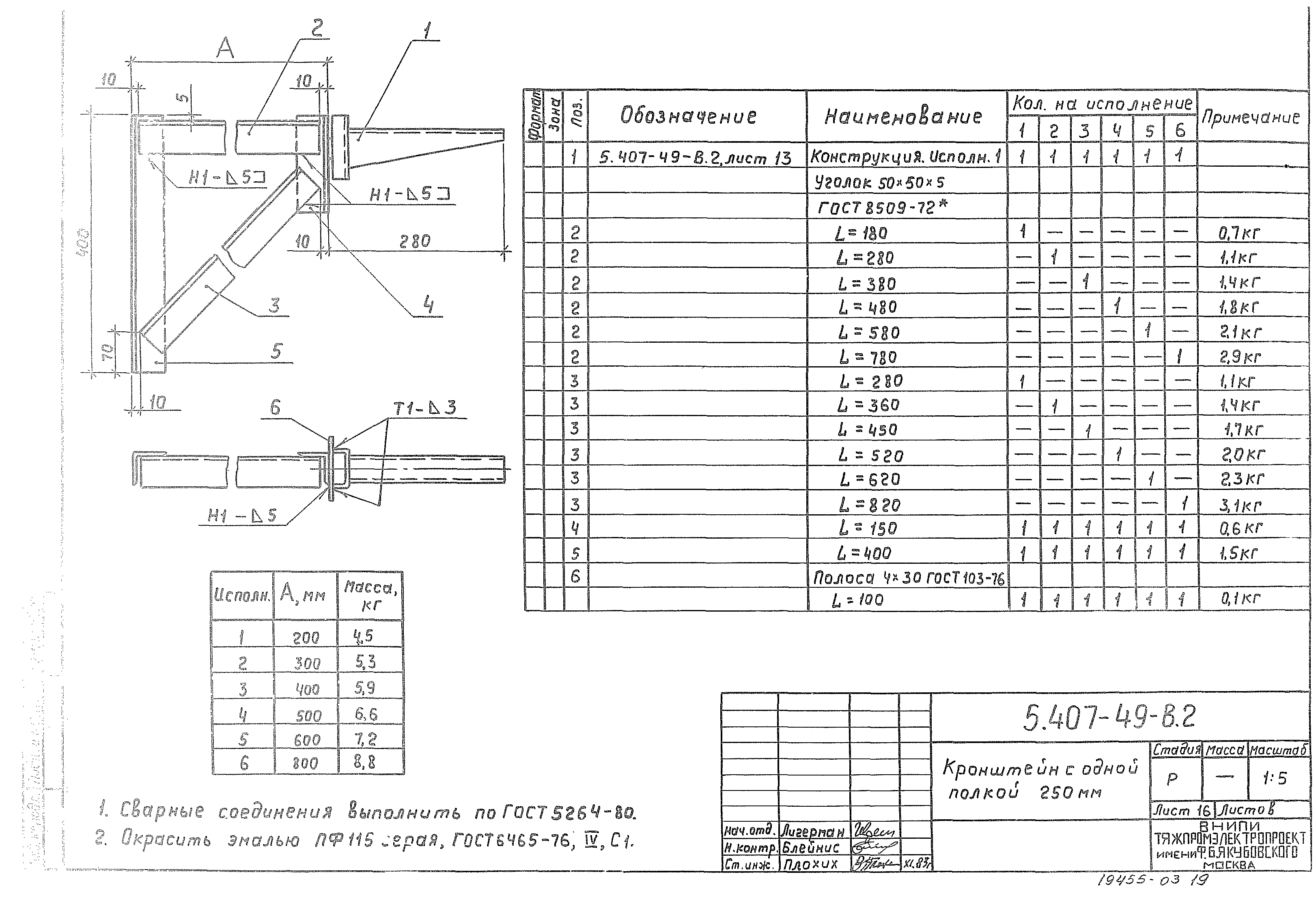

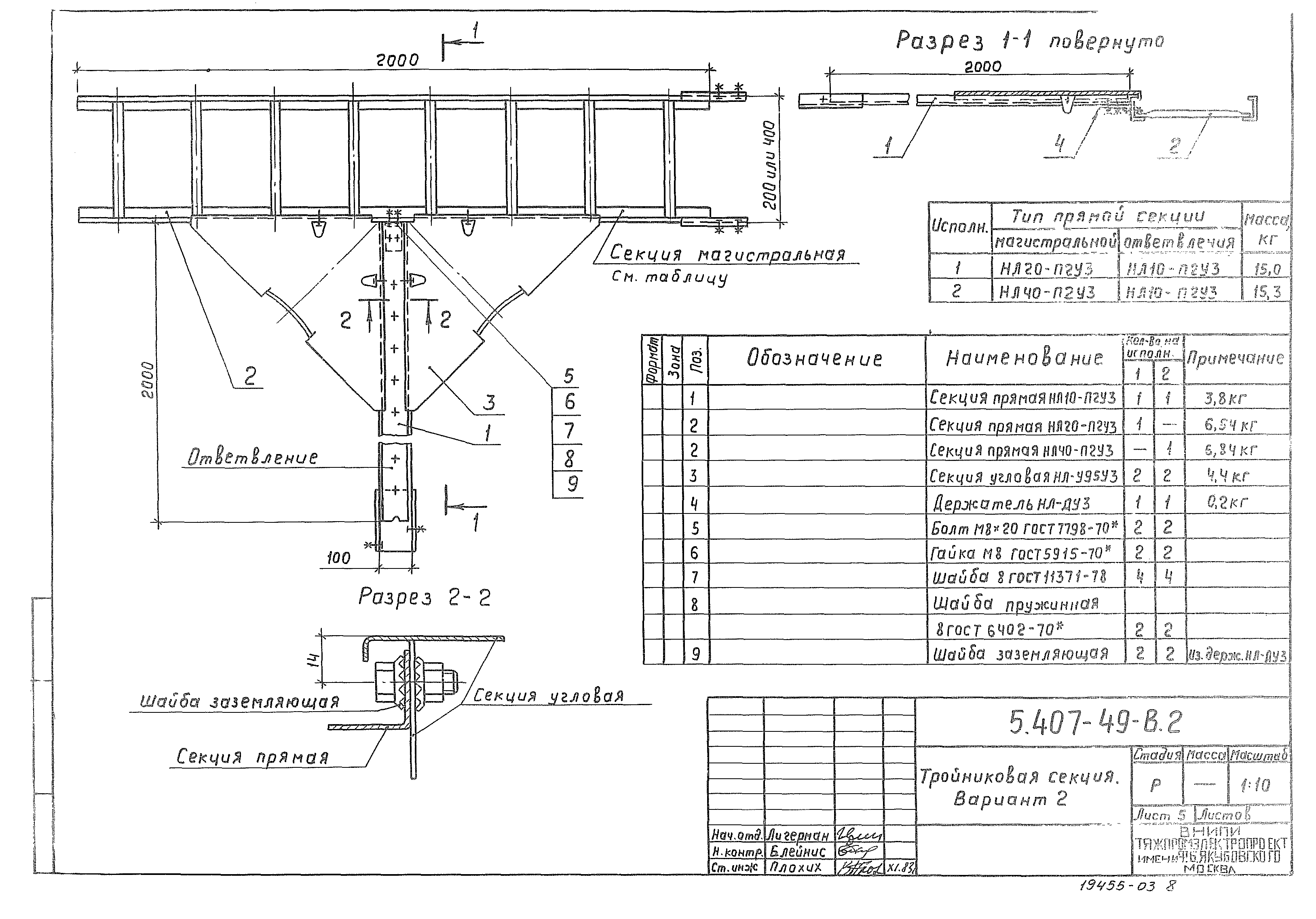

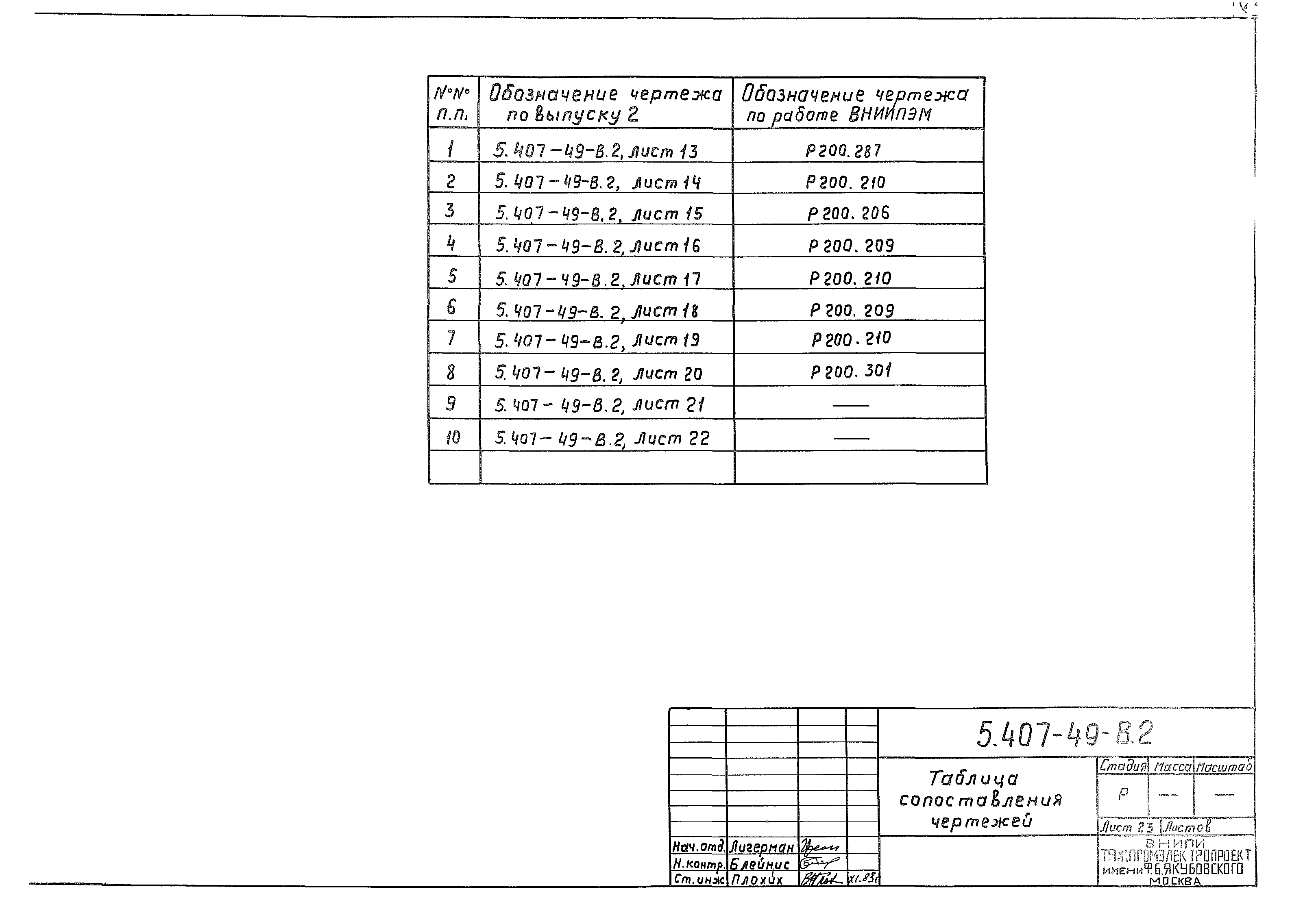

| Оглавление: | Общие указания Угловая секция. Вариант 1 Угловая секция. Вариант 2 Тройниковая секция. Вариант 1 Тройниковая секция. Вариант 2 Тройниковая секция. Вариант 3 Тройниковая секция. Вариант 4 Крестообразная секция. Вариант 1 Крестообразная секция. Вариант 2 Переходная секция. Вариант 1 Переходная секция. Вариант 2 Вставка угловая (на 135 градусов и 150 градусов) Конструкция для горизонтальной прокладки лотков. Вариант 1 Конструкция для горизонтальной прокладки лотков. Вариант 2 Конструкция для вертикальной прокладки лотков Кронштейн с одной полкой 250 мм Конструкция с двумя полками 250 мм Кронштейн с одной полкой 450 мм Кронштейн с двумя полками 450 мм Обхват Конструкция для соединения отрезков прямых секций НЛ5-П2У3, НЛ10-П2У3 Конструкция для крепления лотков к раме ЩСУ Таблица сопоставления чертежей |
| Разработан: | ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского |
| Утверждён: | 09.12.1983 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy ) |
