Скачать Серия 5.903-17 Выпуск 1-1. Блок насосов сетевой воды БНСВ-1. Рабочие чертежи
Дата актуализации: 01.01.2021
Серия 5.903-17
Выпуск 1-1. Блок насосов сетевой воды БНСВ-1. Рабочие чертежи
| Обозначение: | Серия 5.903-17 |
| Обозначение англ: | Series 5.903-17 |
| Статус: | не определен законодательством |
| Название рус.: | Выпуск 1-1. Блок насосов сетевой воды БНСВ-1. Рабочие чертежи |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.10.1990 |
| Дата окончания срока действия: | 30.06.2003 |

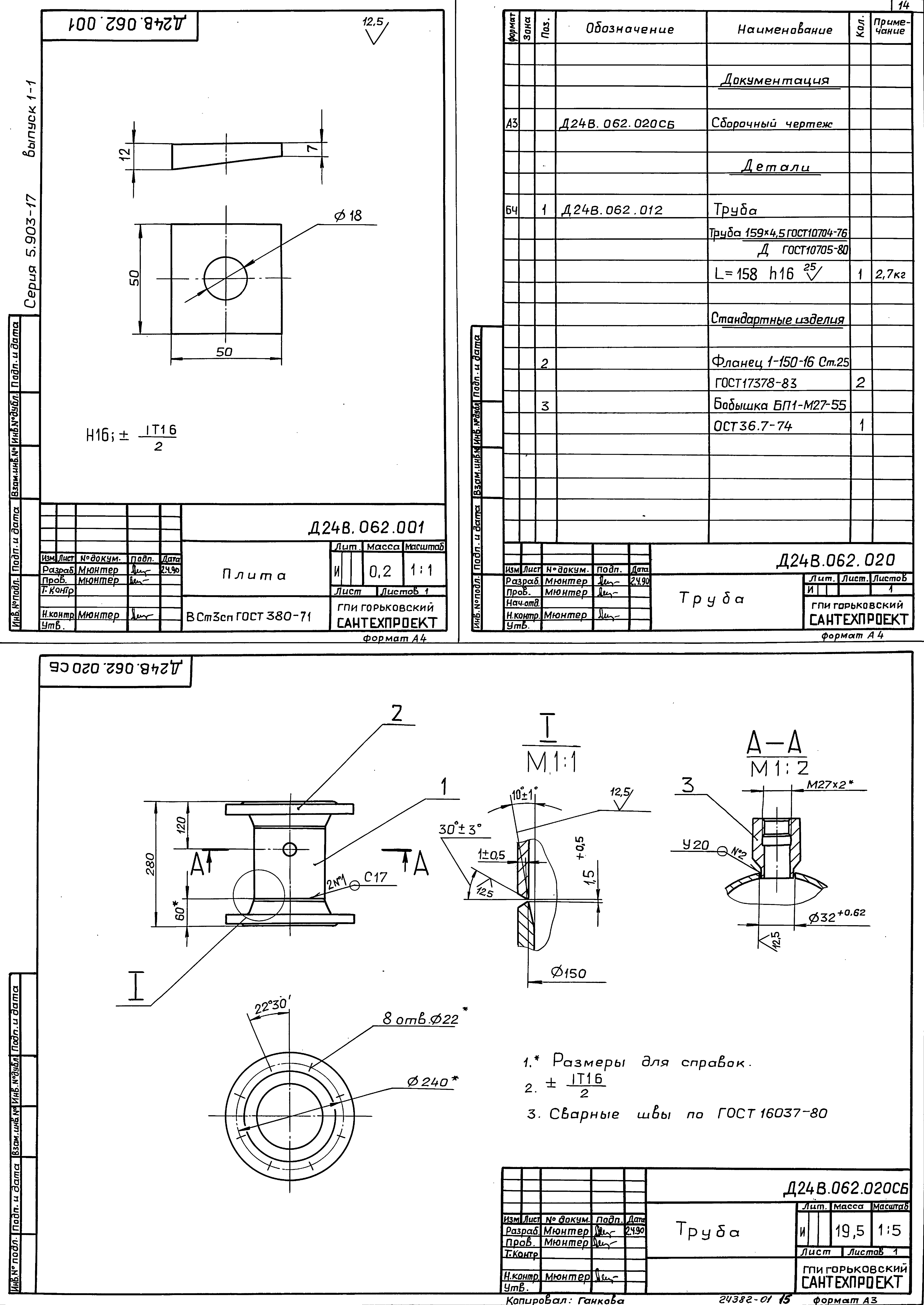

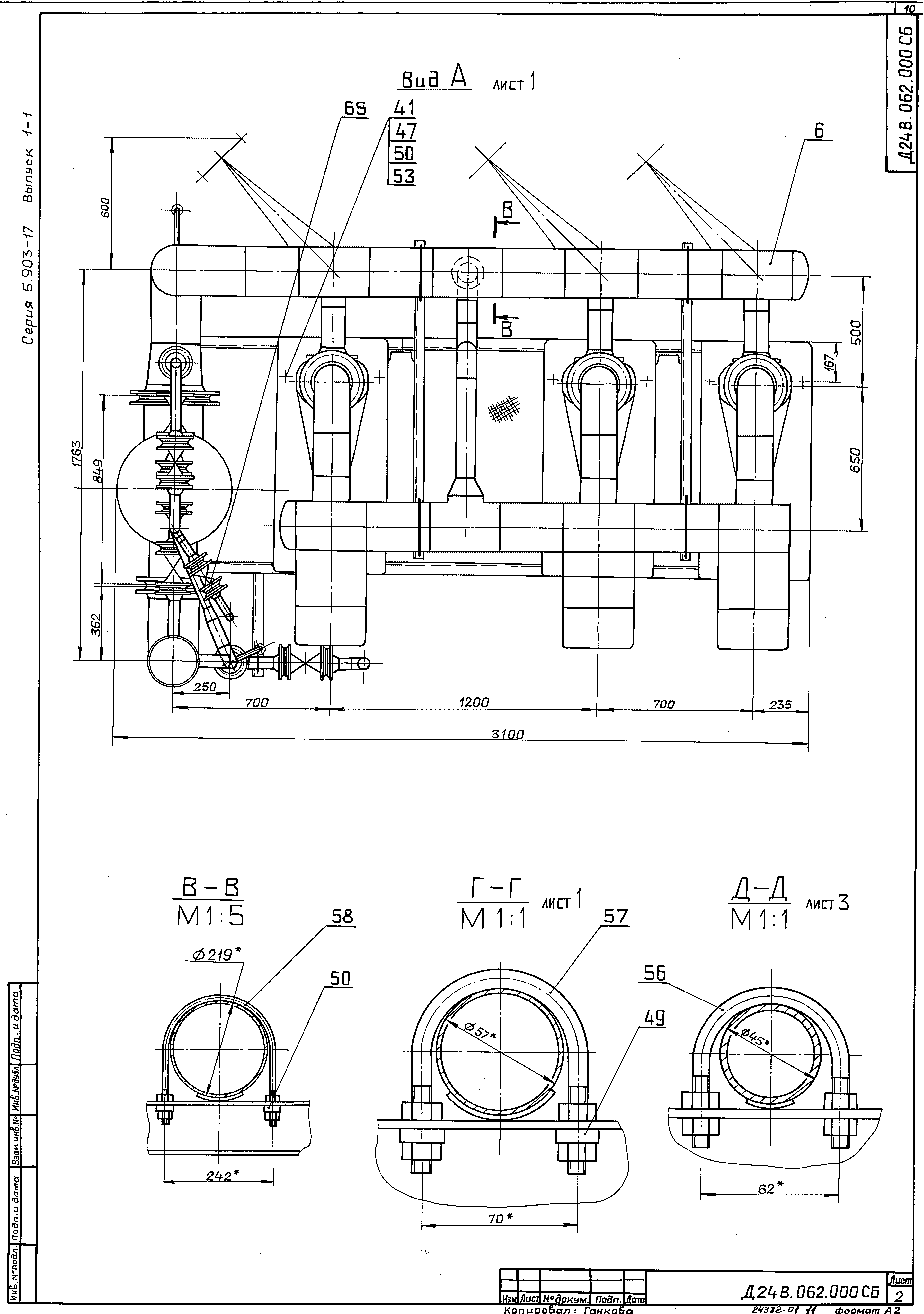

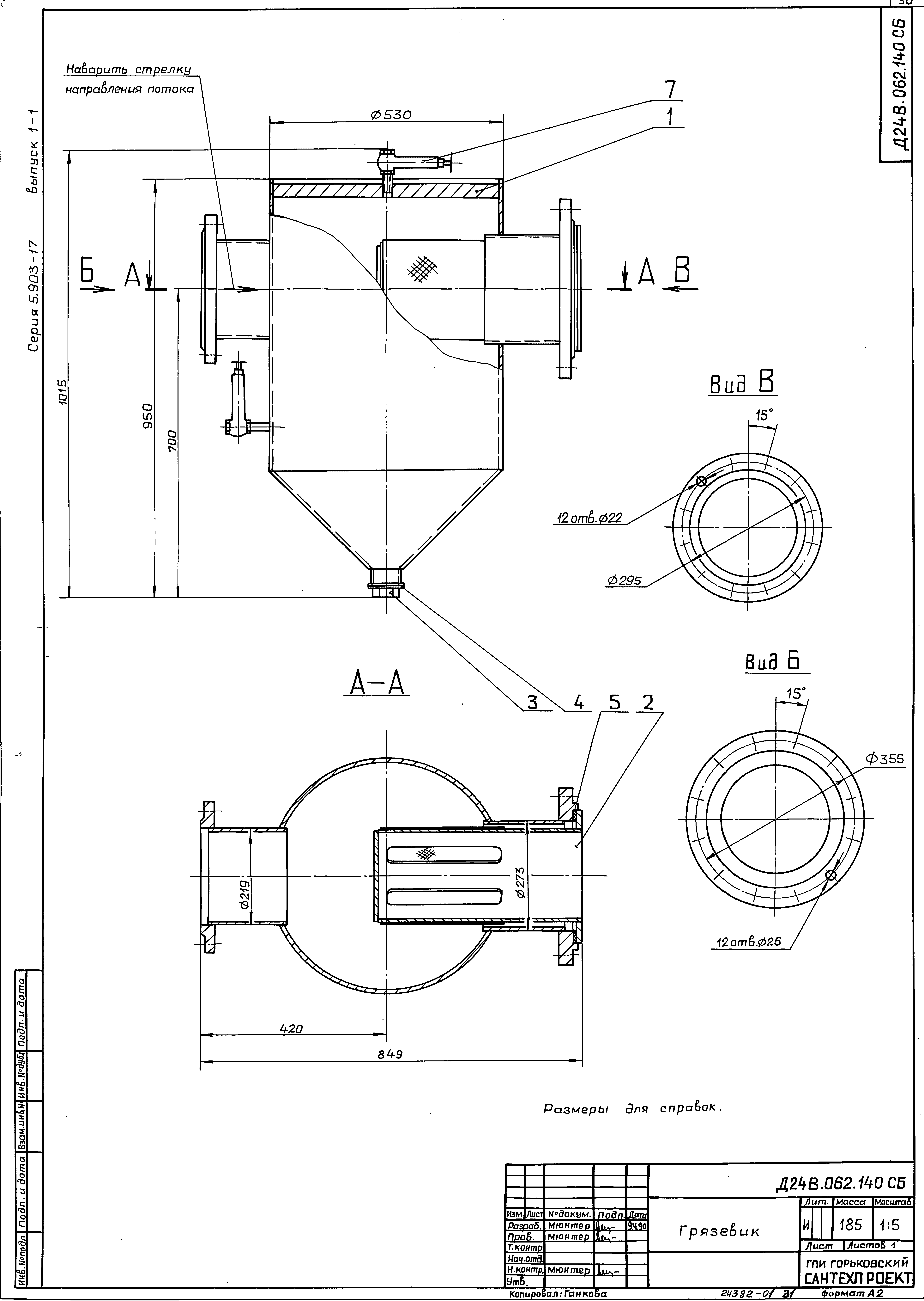

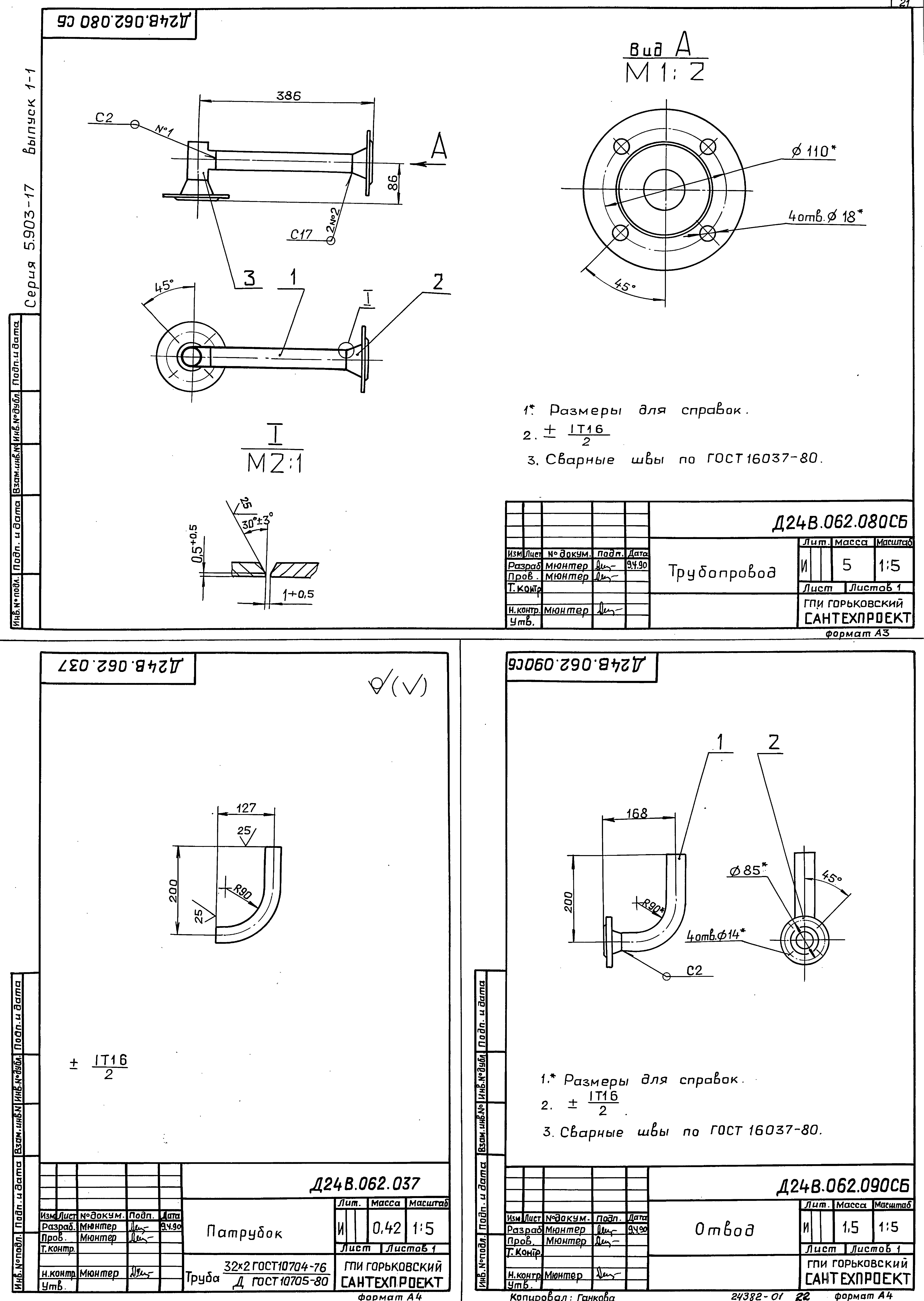

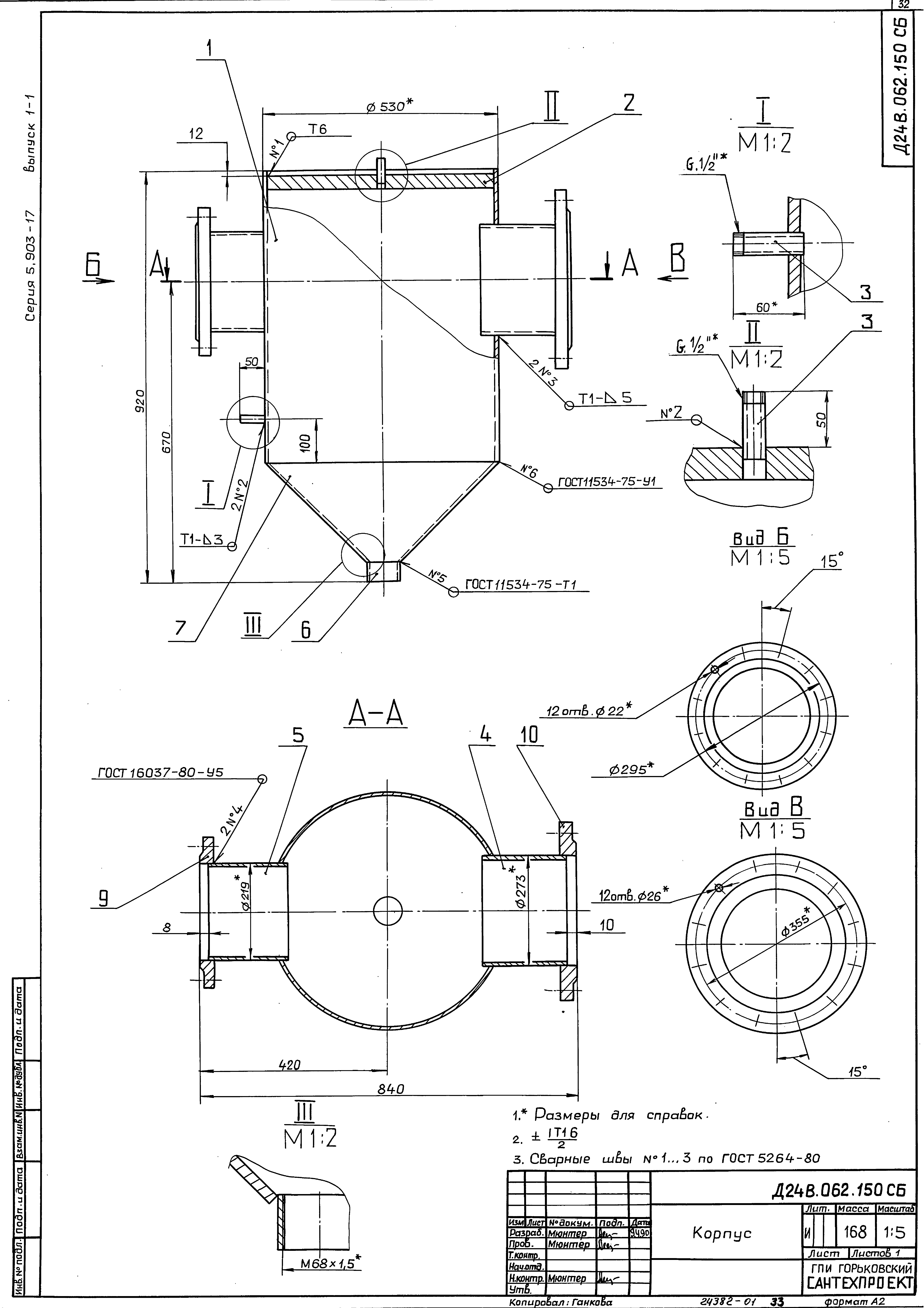

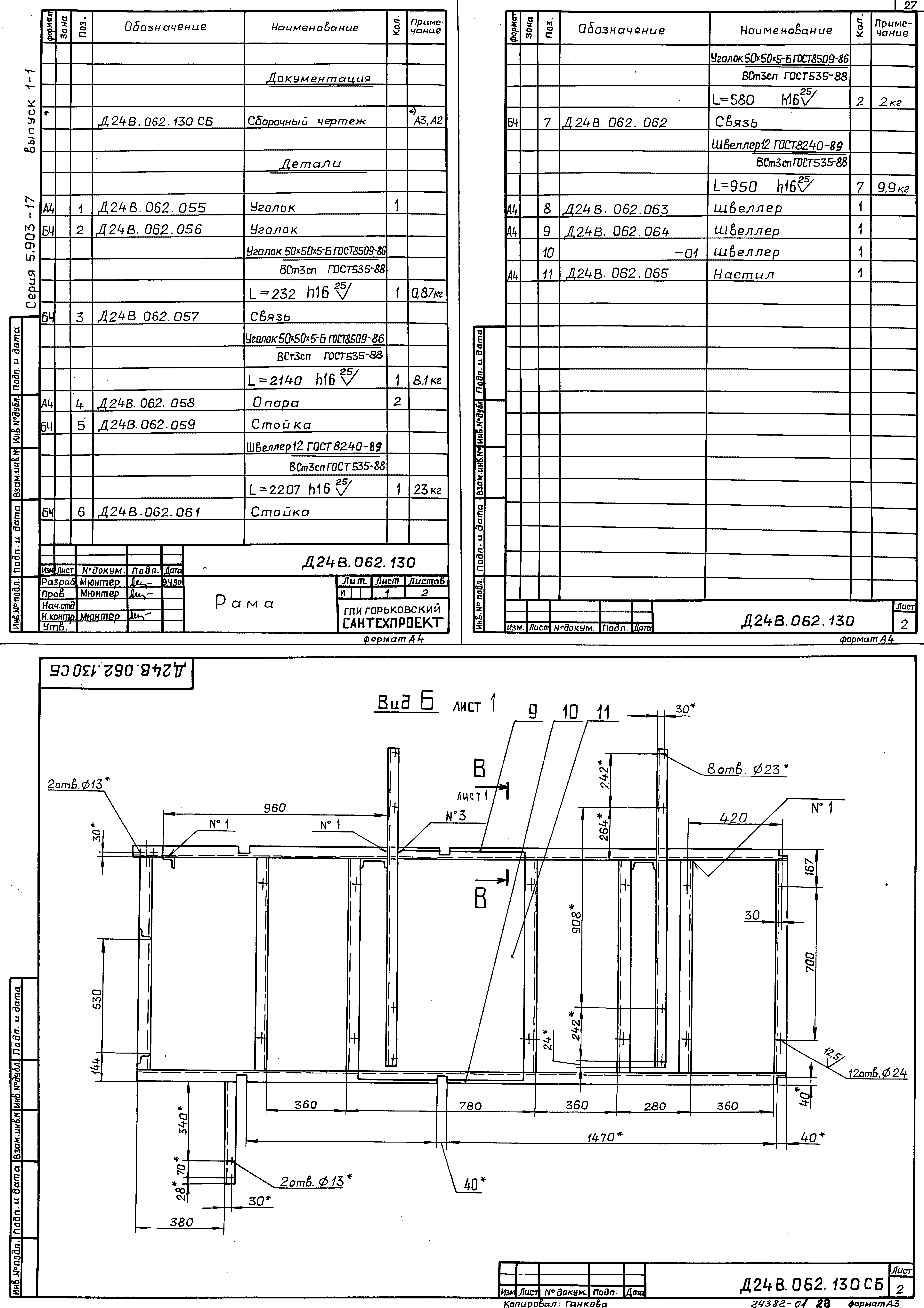

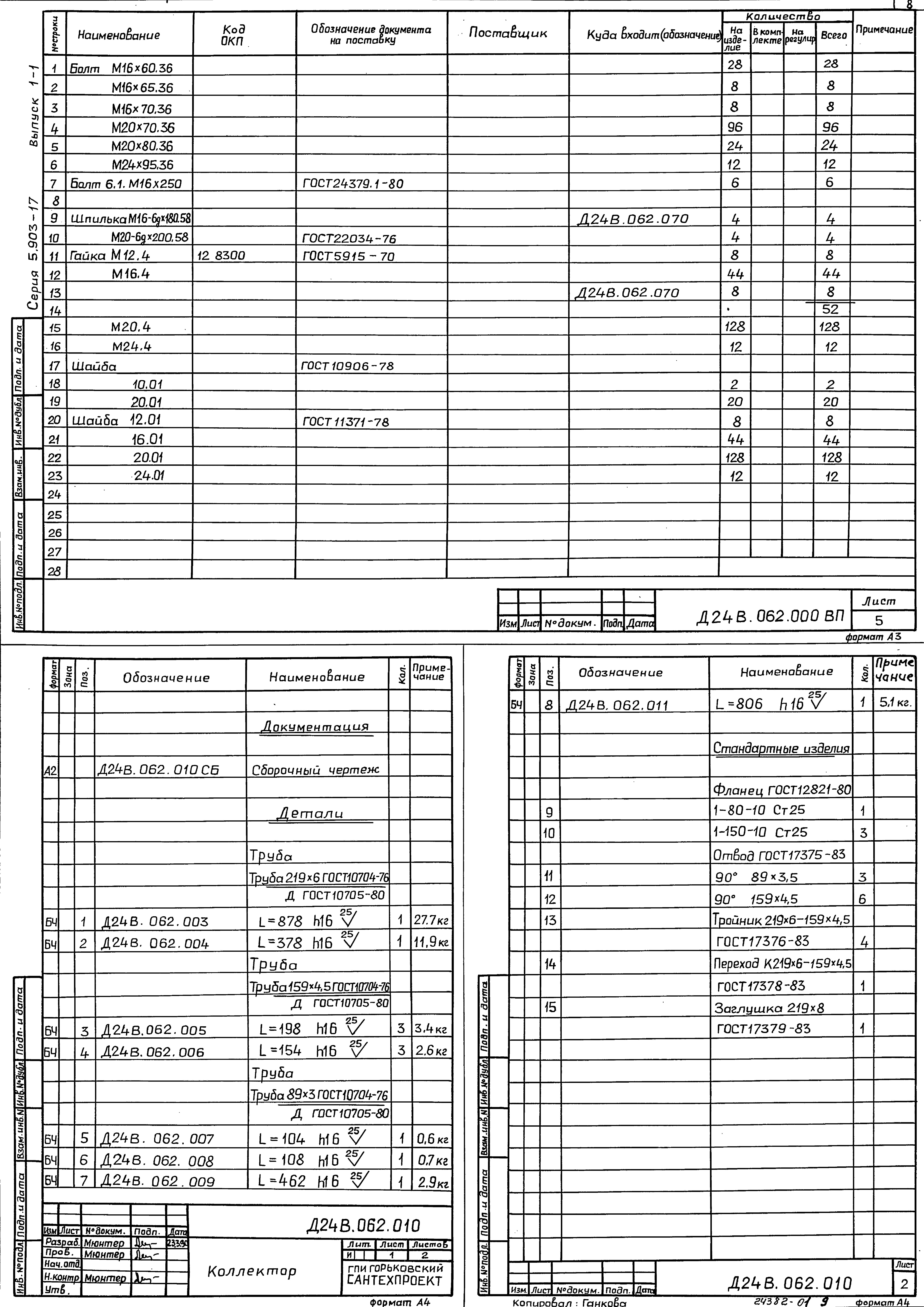

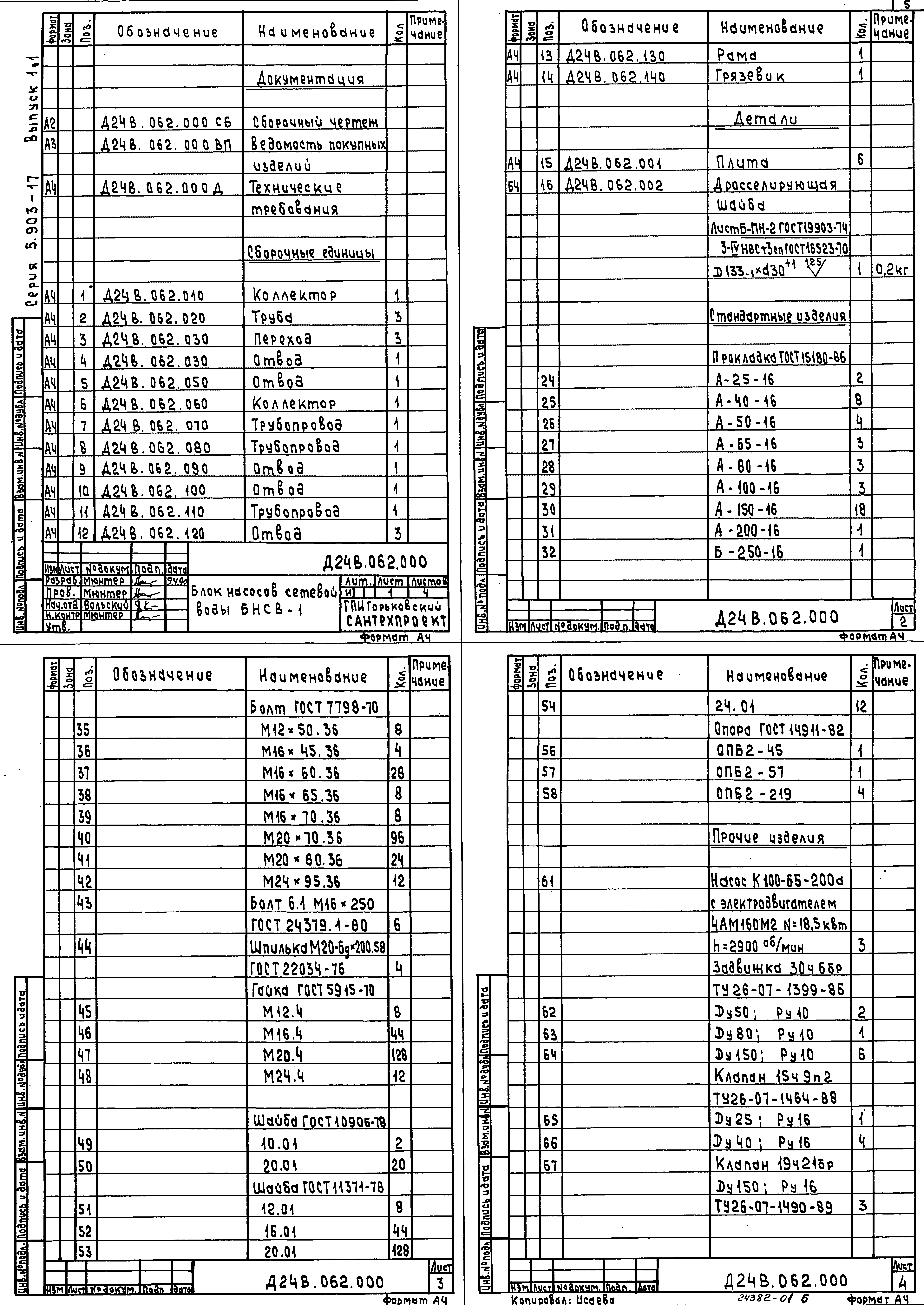

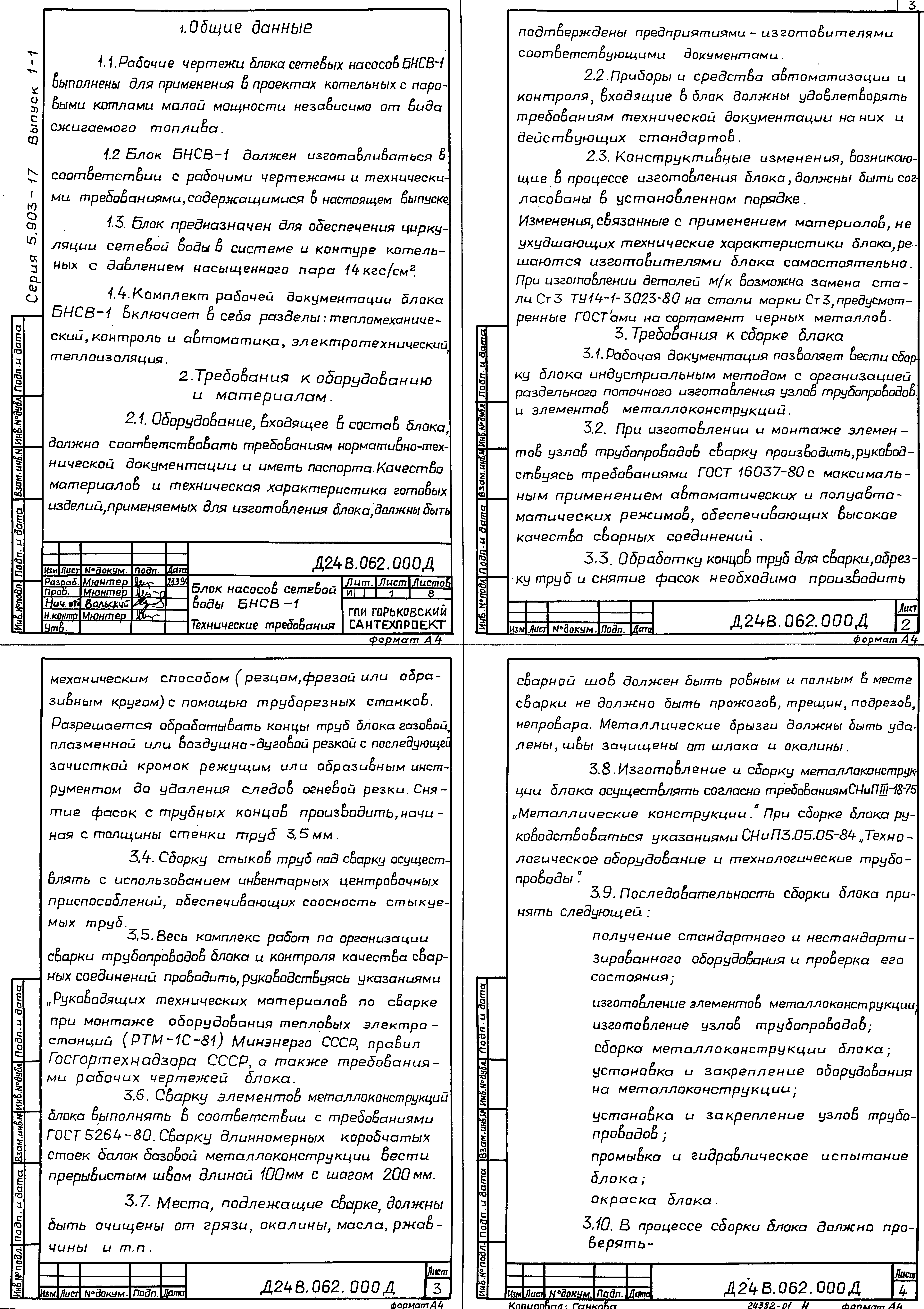

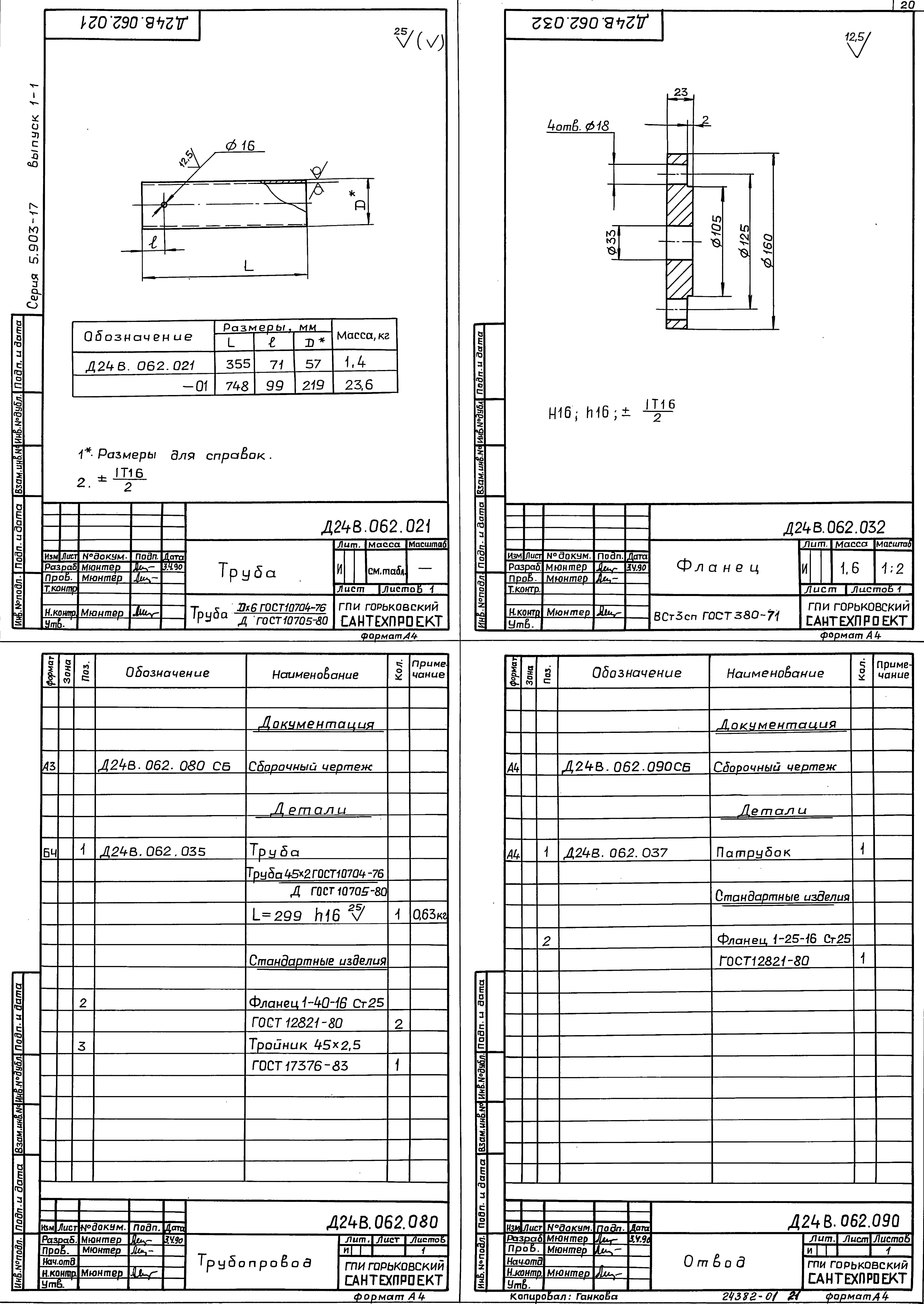

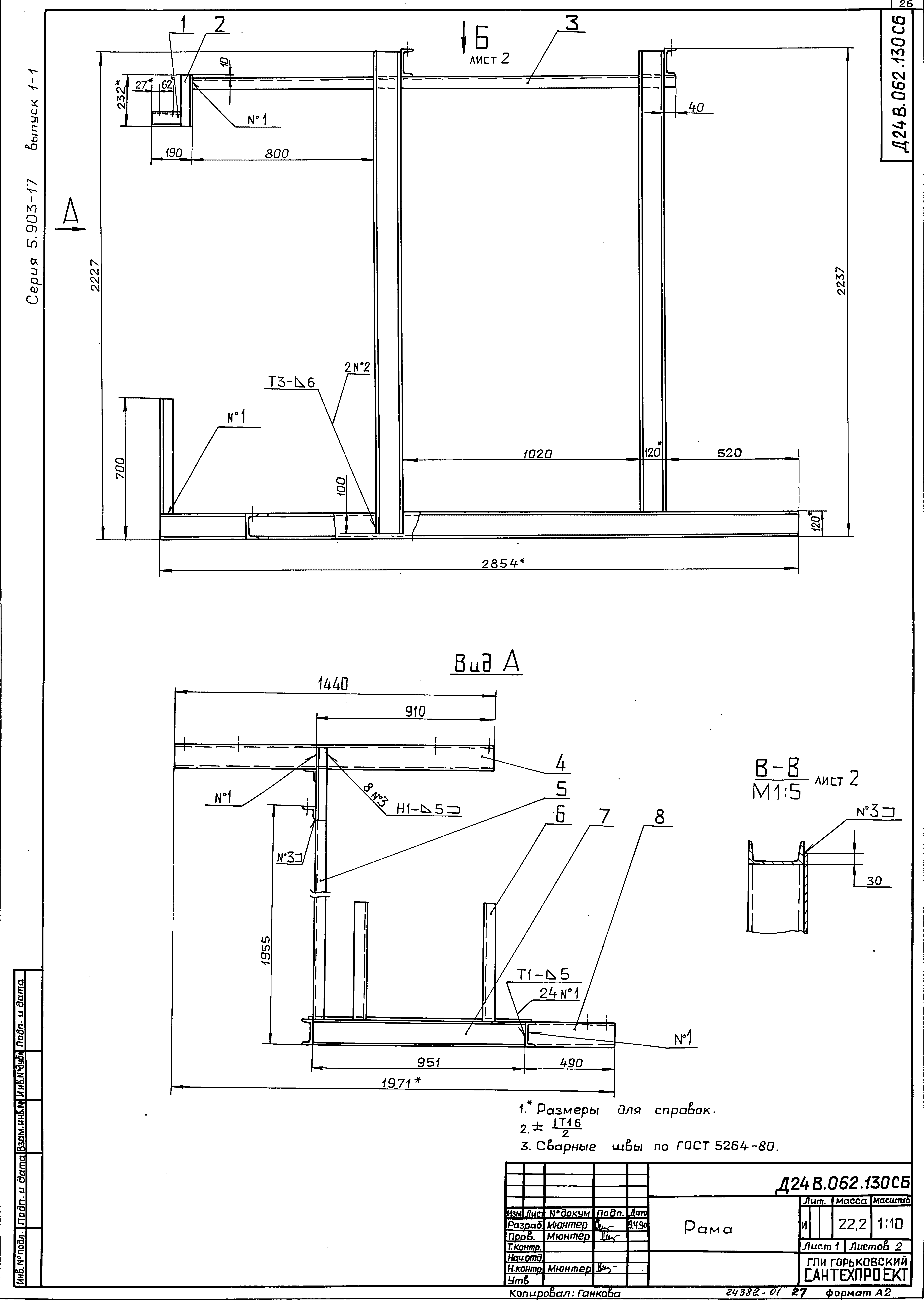

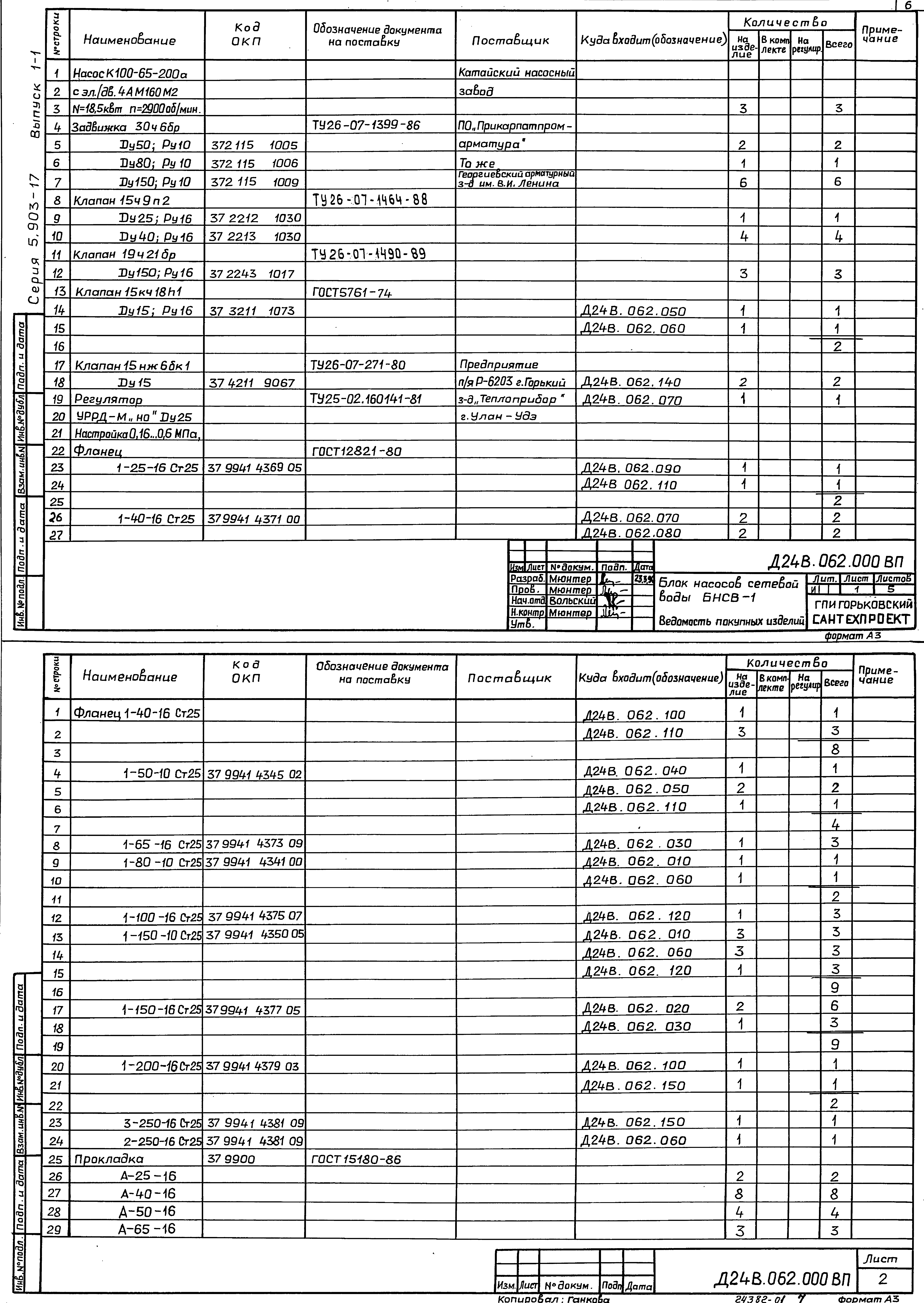

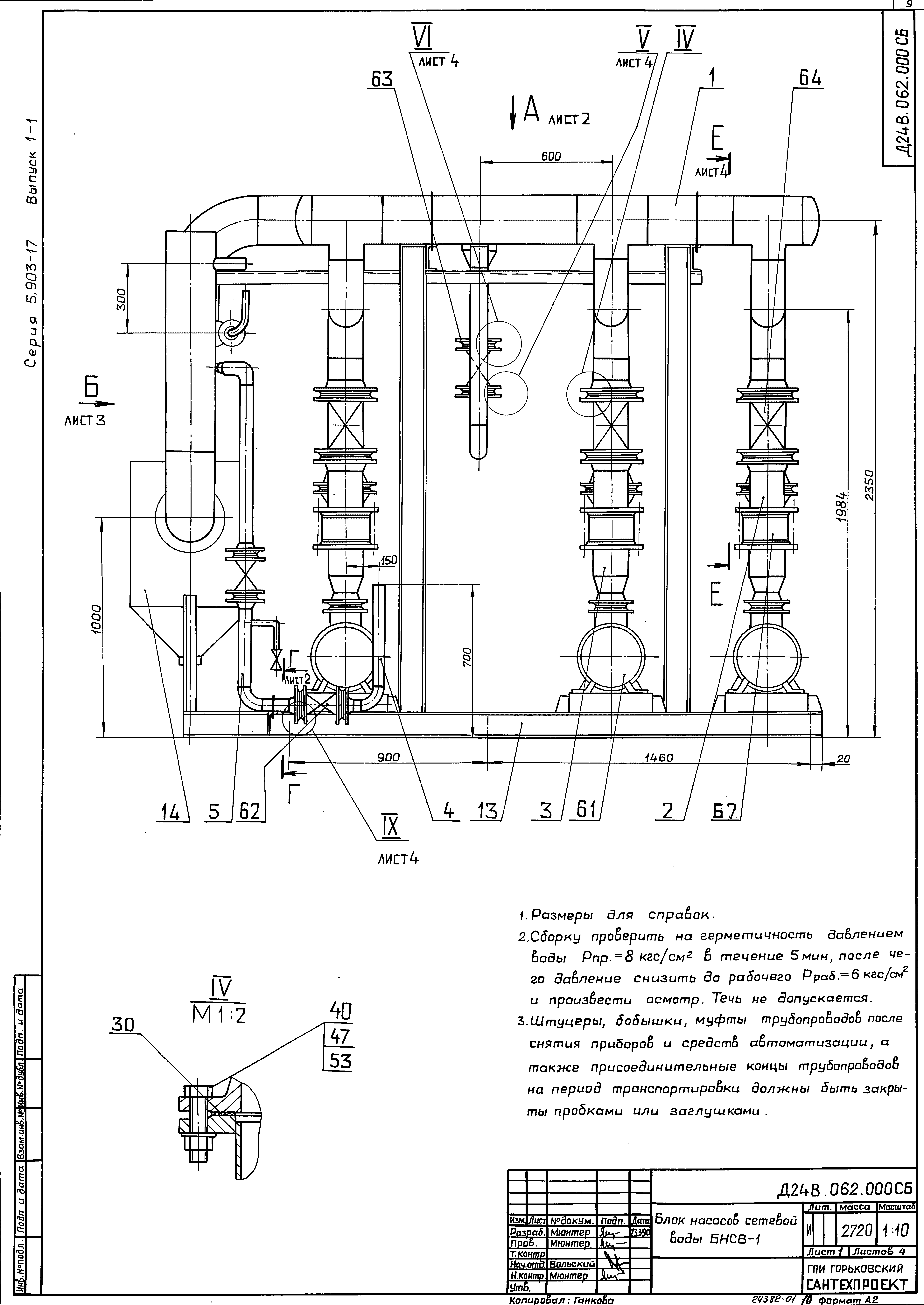

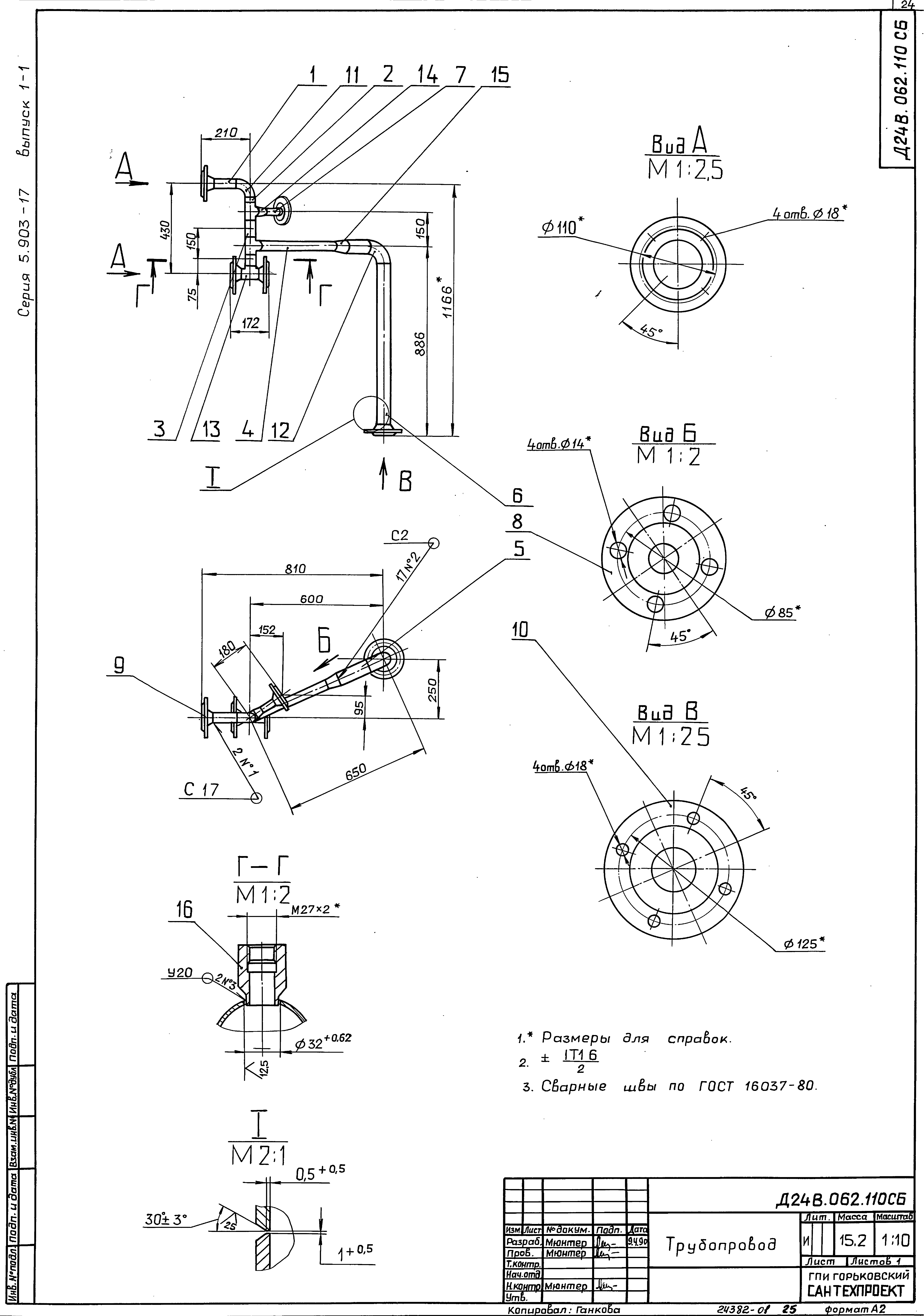

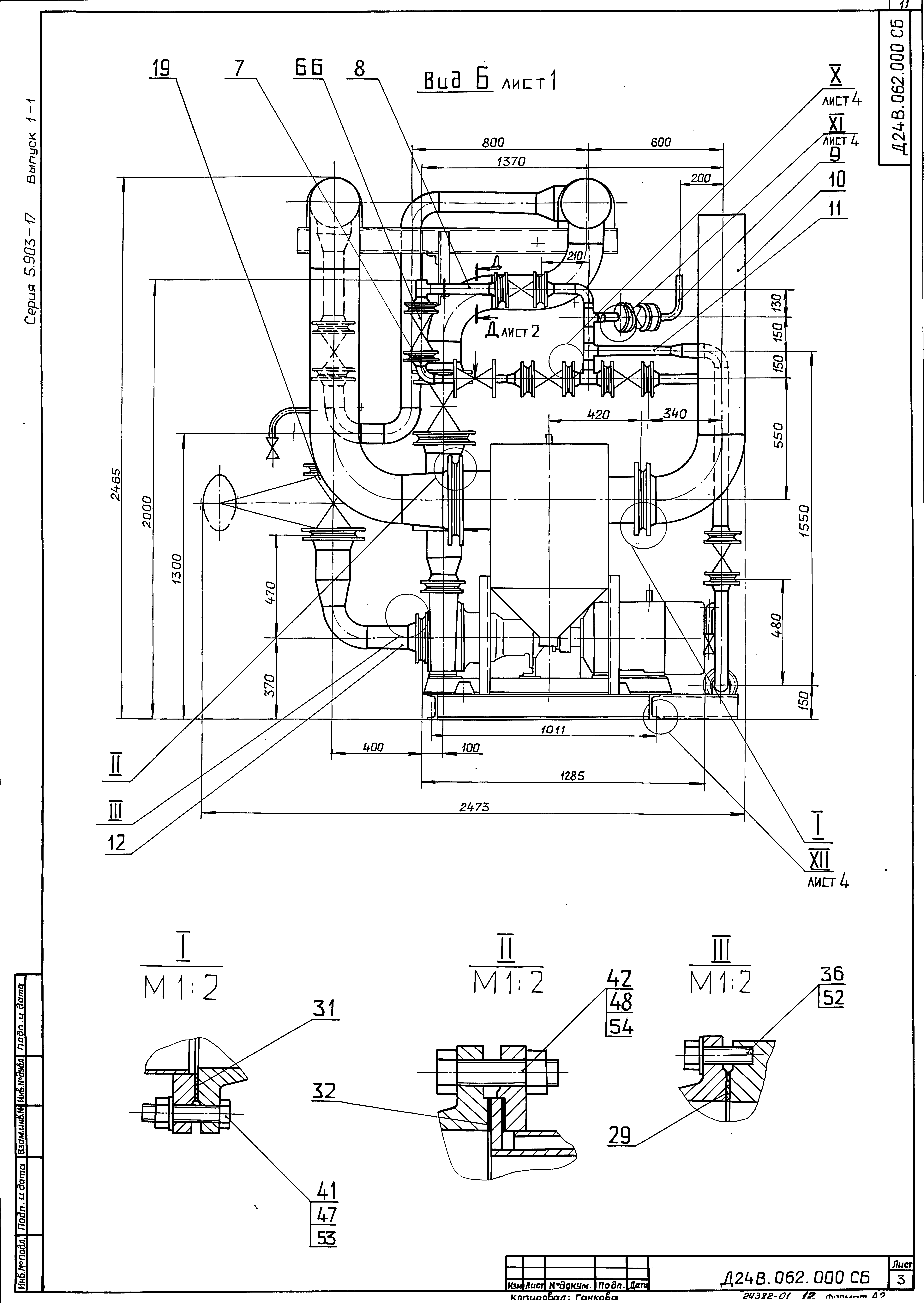

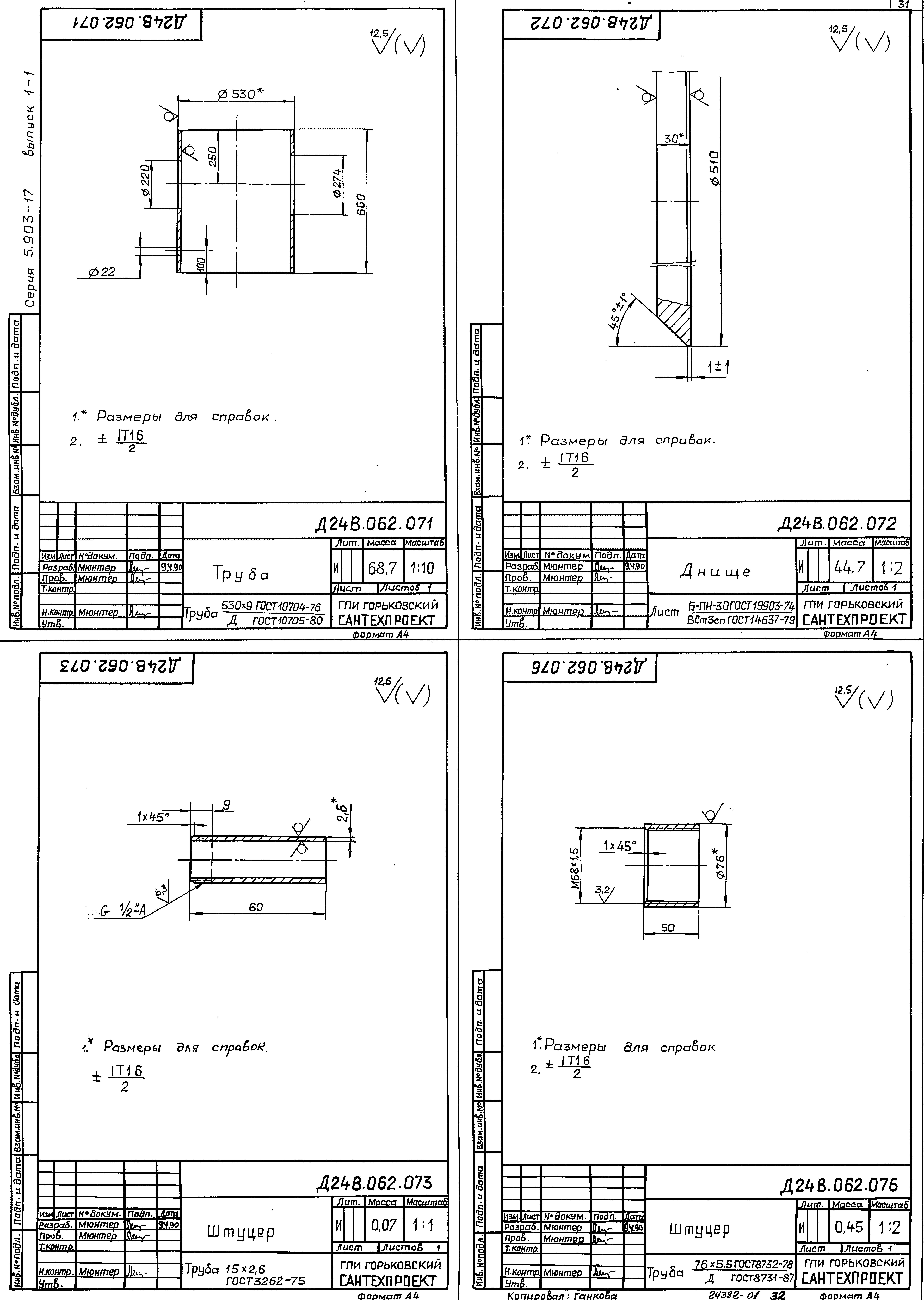

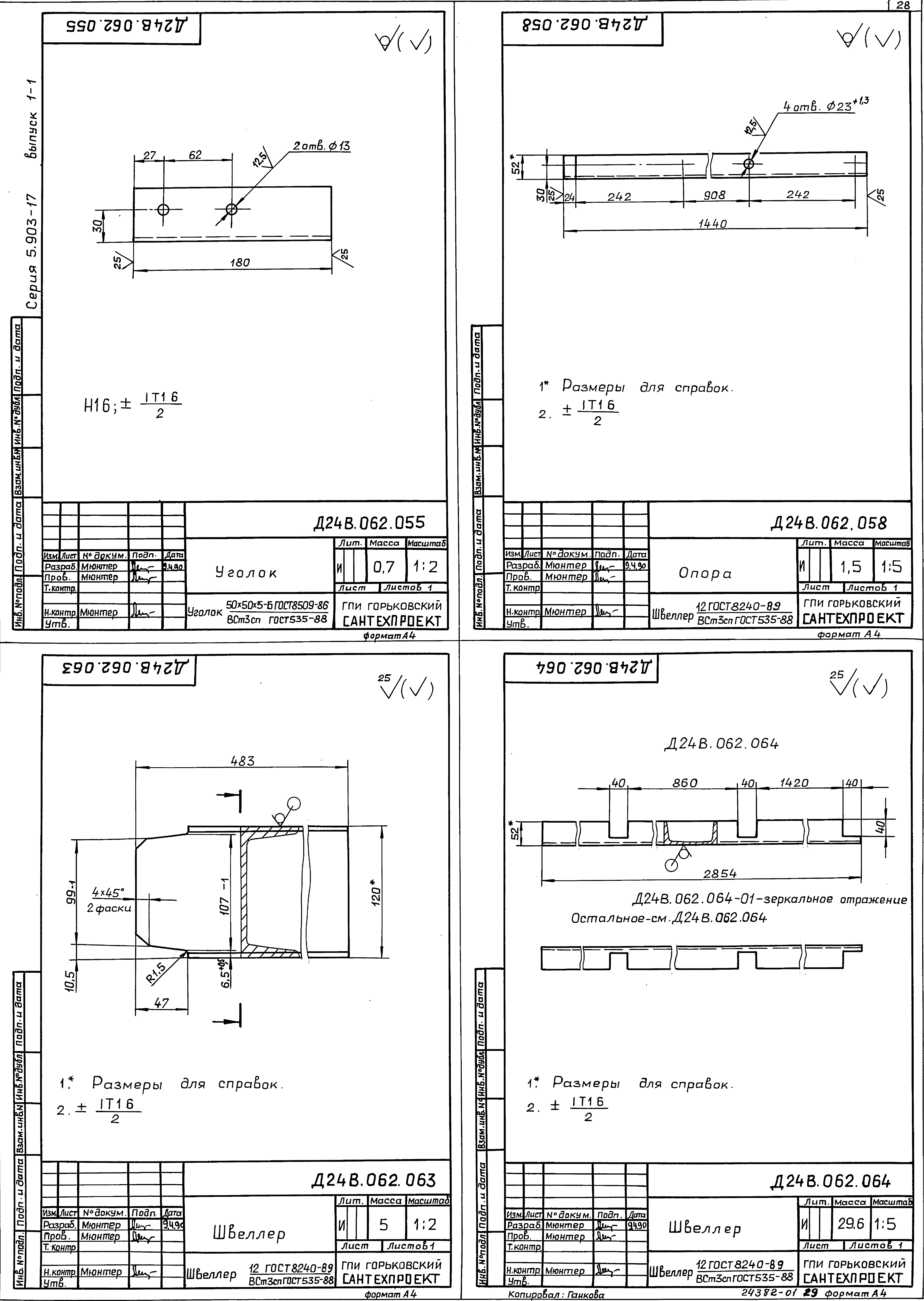

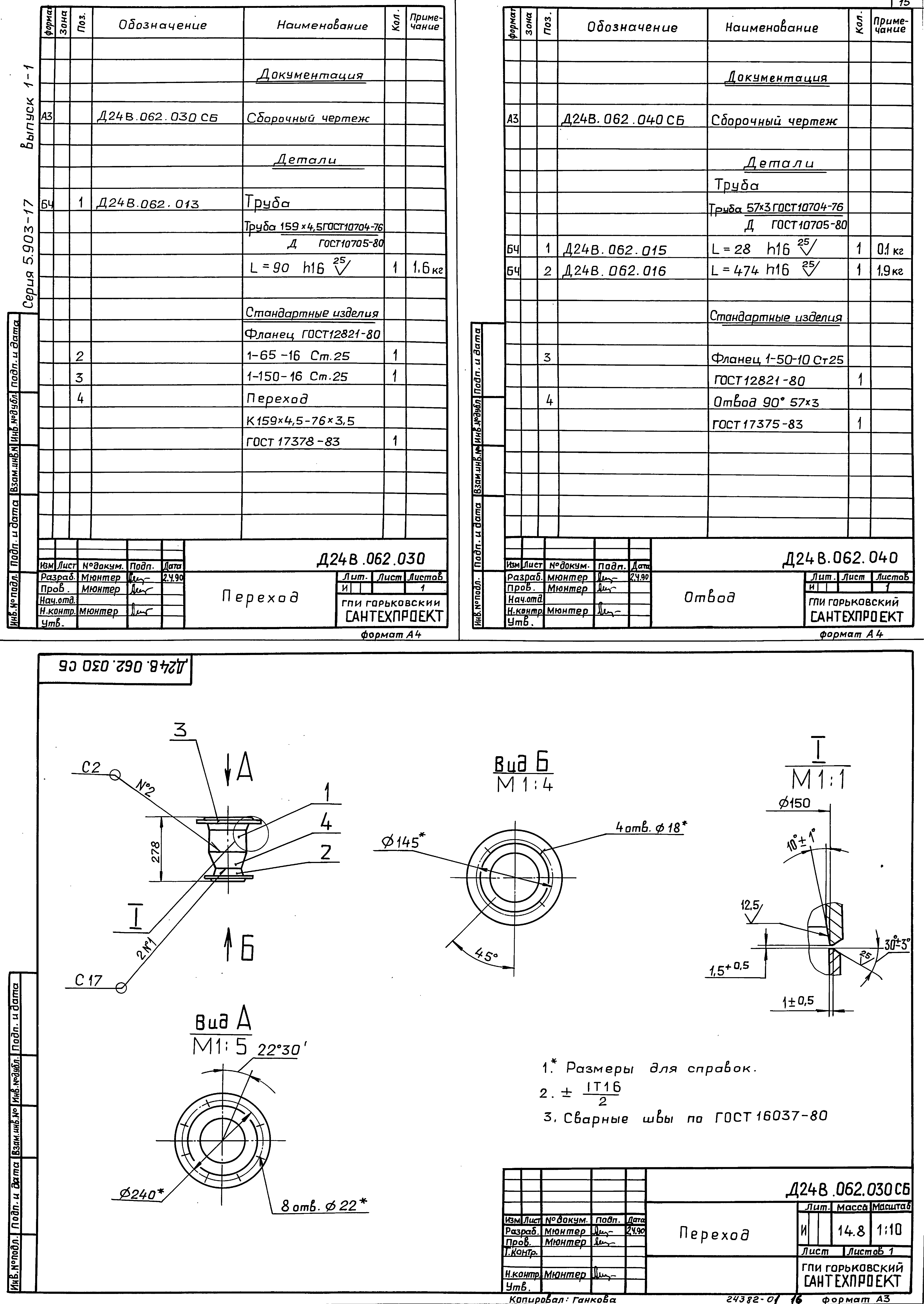

| Оглавление: | Д24В.062.000Д Технические требования Д24В.062.000 Блок насосов сетевой воды БНСВ-1 Д24В.062.000 ВП Ведомость покупных изделий Д24В.062.010 Коллектор Д24В.062.000 СБ Блок насосов сетевой воды БНСВ-1 Д24В.062.010 СБ Коллектор Д24В.062.001 Плита Д24В.062.020 Труба Д24В.062.020 СБ Труба Д24В.062.030 Переход Д24В.062.040 Отвод Д24В.062.030 СБ Переход Д24В.062.040 СБ Отвод Д24В.062.050 Отвод Д24В.062.018 Патрубок Д24В.062.050 СБ Отвод Д24В.062.060 Коллектор Д24В.062.060 СБ Коллектор Д24В.062.070 Трубопровод Д24В.062.070 СБ Трубопровод Д24В.062.021 Труба Д24В.062.032 Фланец Д24В.062.080 Трубопровод Д24В.062.090 Отвод Д24В.062.080 СБ Трубопровод Д24В.062.037 Патрубок Д24В.062.090 СБ Отвод Д24В.062.100 Отвод Д24В.062.039 Труба Д24В.062.110 Трубопровод Д24В.062.100 СБ Отвод Д24В.062.110 СБ Трубопровод Д24В.062.041 Патрубок Д24В.062.120 Отвод Д24В.062.120 СБ Отвод Д24В.062.130 СБ Рама Д24В.062.055 Уголок Д24В.062.058 Опора Д24В.062.063 Швеллер Д24В.062.064 Швеллер Д24В.062.065 Настил Д24В.062.140 Грязевик Д24В.062.067 Пробка Д24В.062.150 Корпус Д24В.062.140 СБ Грязевик Д24В.062.071 Труба Д24В.062.072 Днище Д24В.062.073 Штуцер Д24В.062.076 Штуцер Д24В.062.150 СБ Корпус Д24В.062.077 Конус Д24В.062.160 СБ Фильтр Д24В.062.160 Фильтр Д24В.062.081 Труба ДИ.062.000 ВТК Ведомость теплоизоляционных конструкций ДИ.062.000 АТМ Установка приборов и средств автоматизации ДИ.062.000 АТМ-1 Схема автоматизации ДИ.062.000 АТМ-2 Схема электрических соединений ДИ.062.000 АТМ СБ Установка приборов и средств автоматизации |
| Разработан: | Горьковский Сантехпроект |
| Утверждён: | 15.01.1990 ГПКНИИ Сантехниипроект |
