Скачать Серия 3.503.1-81 Выпуск 5-5. Дополнение 2. Балки пролетного строения длиной 42 м цельноперевозимые, армированные пучками из 4 стальных канатов К7 диаметром 15 мм, натягиваемыми на упоры. Рабочие чертежи
Дата актуализации: 01.01.2021
Серия 3.503.1-81
Выпуск 5-5. Дополнение 2. Балки пролетного строения длиной 42 м цельноперевозимые, армированные пучками из 4 стальных канатов К7 диаметром 15 мм, натягиваемыми на упоры. Рабочие чертежи
| Обозначение: | Серия 3.503.1-81 |
| Обозначение англ: | Series 3.503.1-81 |
| Статус: | не определен законодательством |
| Название рус.: | Выпуск 5-5. Дополнение 2. Балки пролетного строения длиной 42 м цельноперевозимые, армированные пучками из 4 стальных канатов К7 диаметром 15 мм, натягиваемыми на упоры. Рабочие чертежи |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 23.04.1990 |
| Дата окончания срока действия: | 30.06.2003 |
| Область применения: | Настоящие рабочие чертежи разработаны в дополнение к чертежам серии 3.503.1-81 выпуск 5-5 и выпуск 5-5 дополнение 1 с учетом разработок по теме К-ИС-86.00.02.03 на основании письма ПО "Мостожелезобетонконструкция" №7115/06-5-4 от 30.11.89 г |

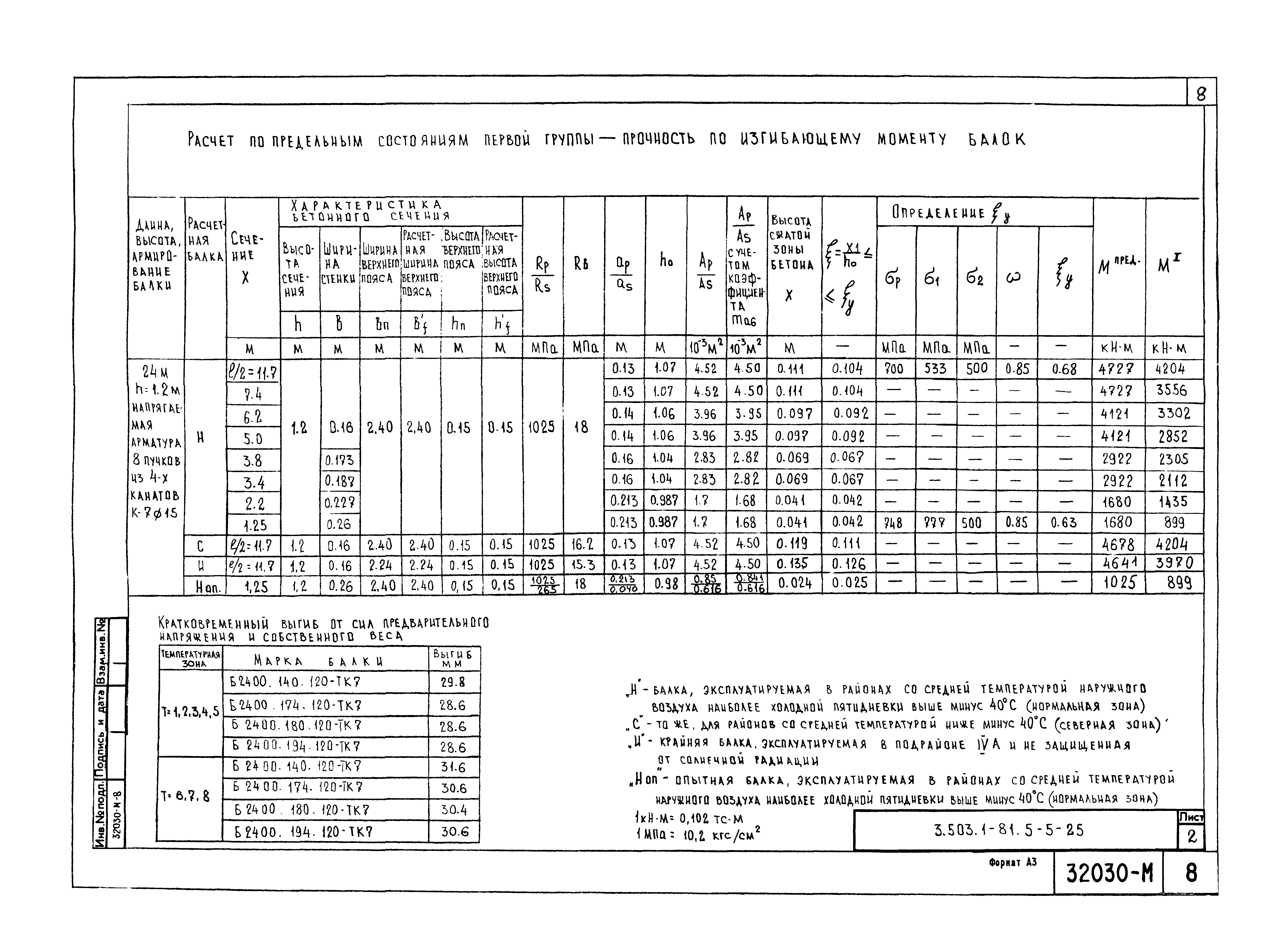

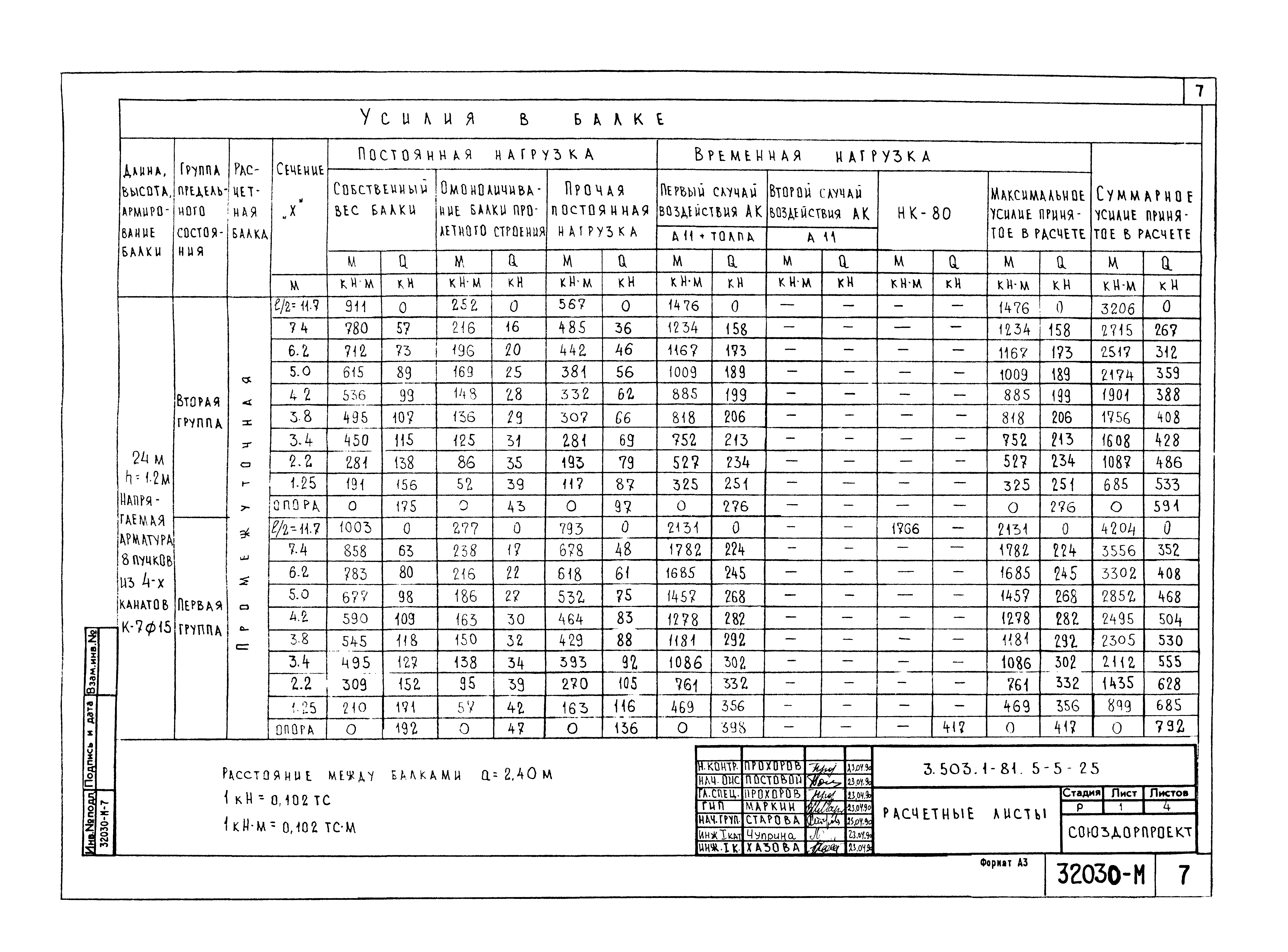

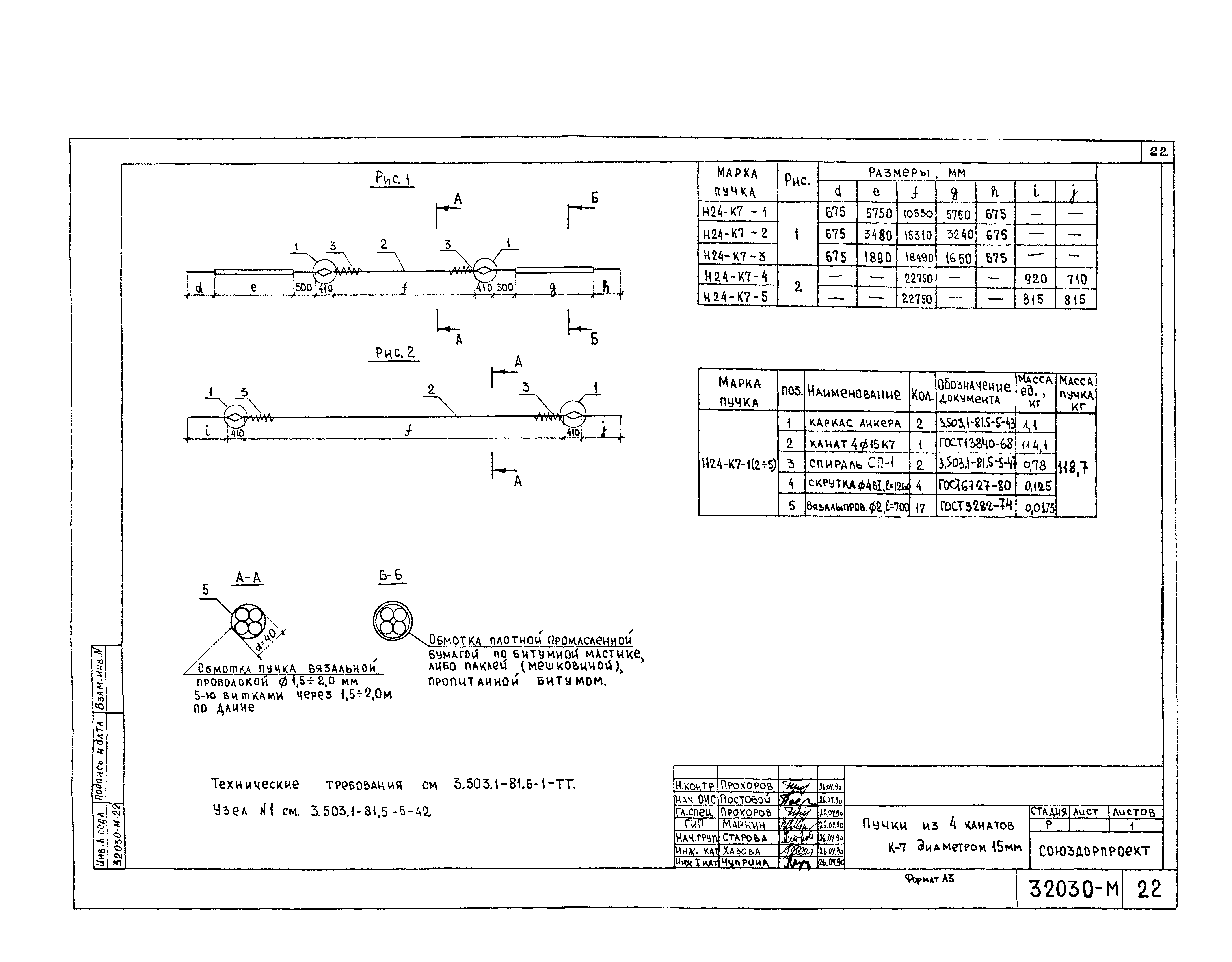

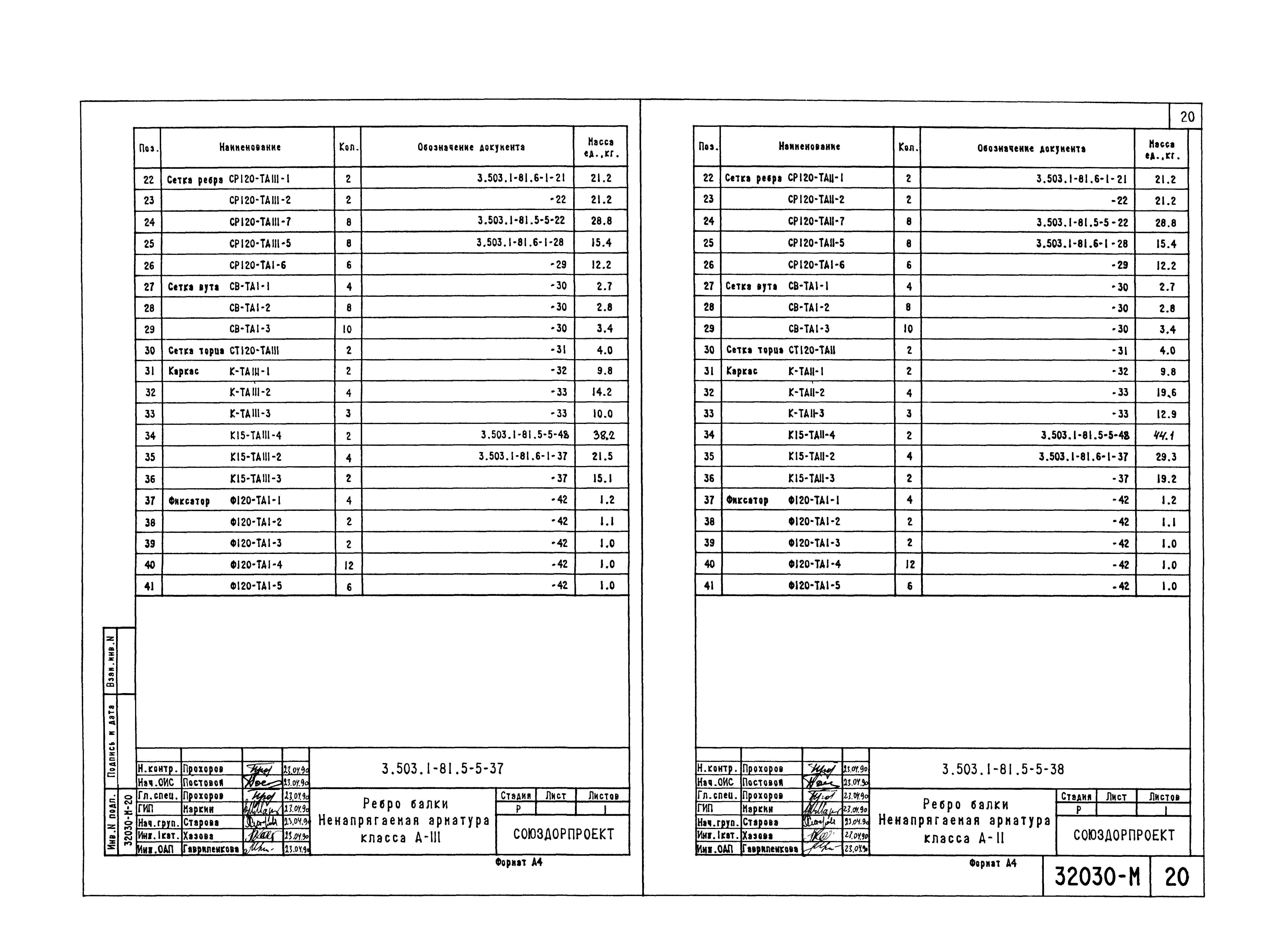

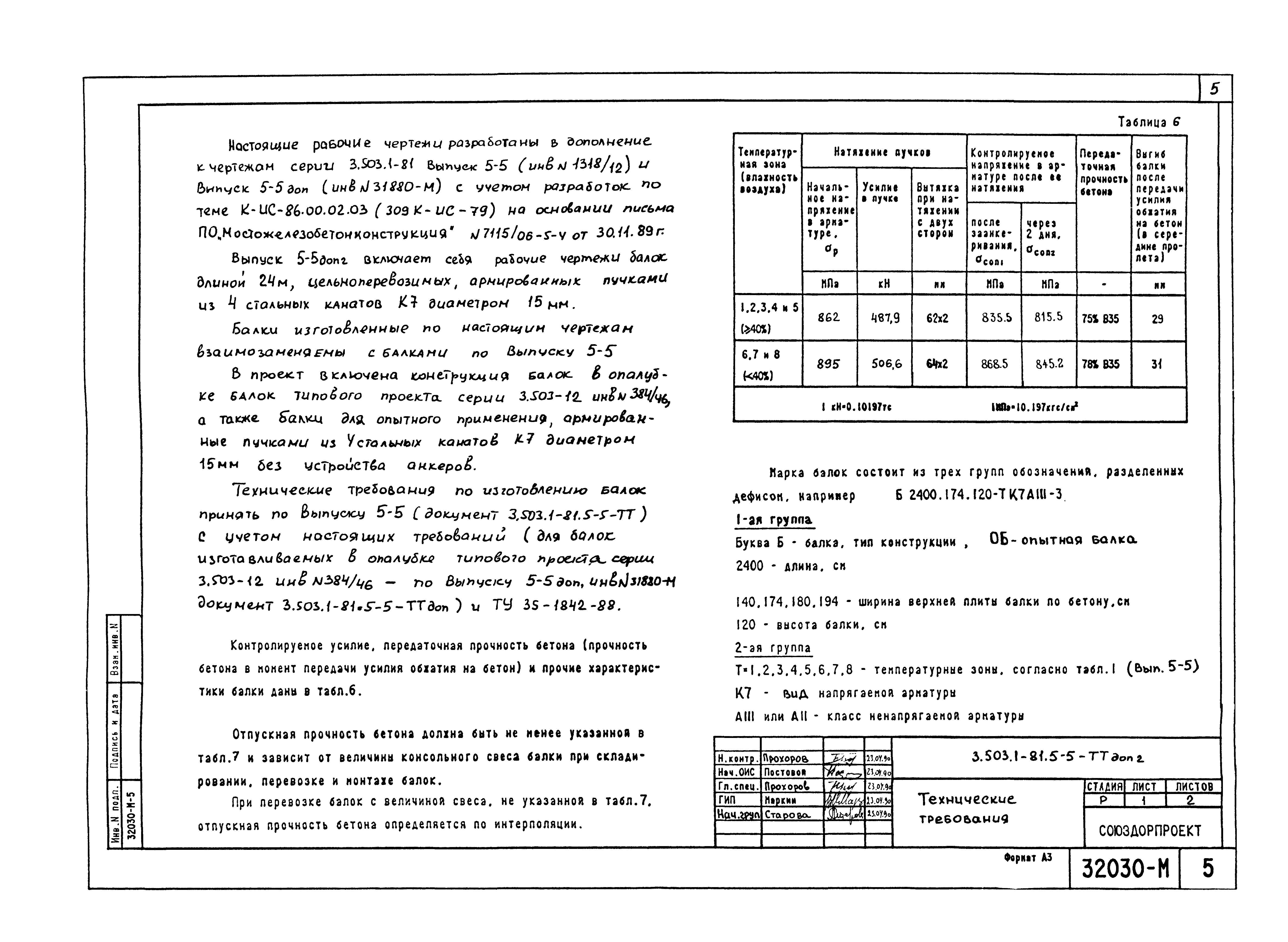

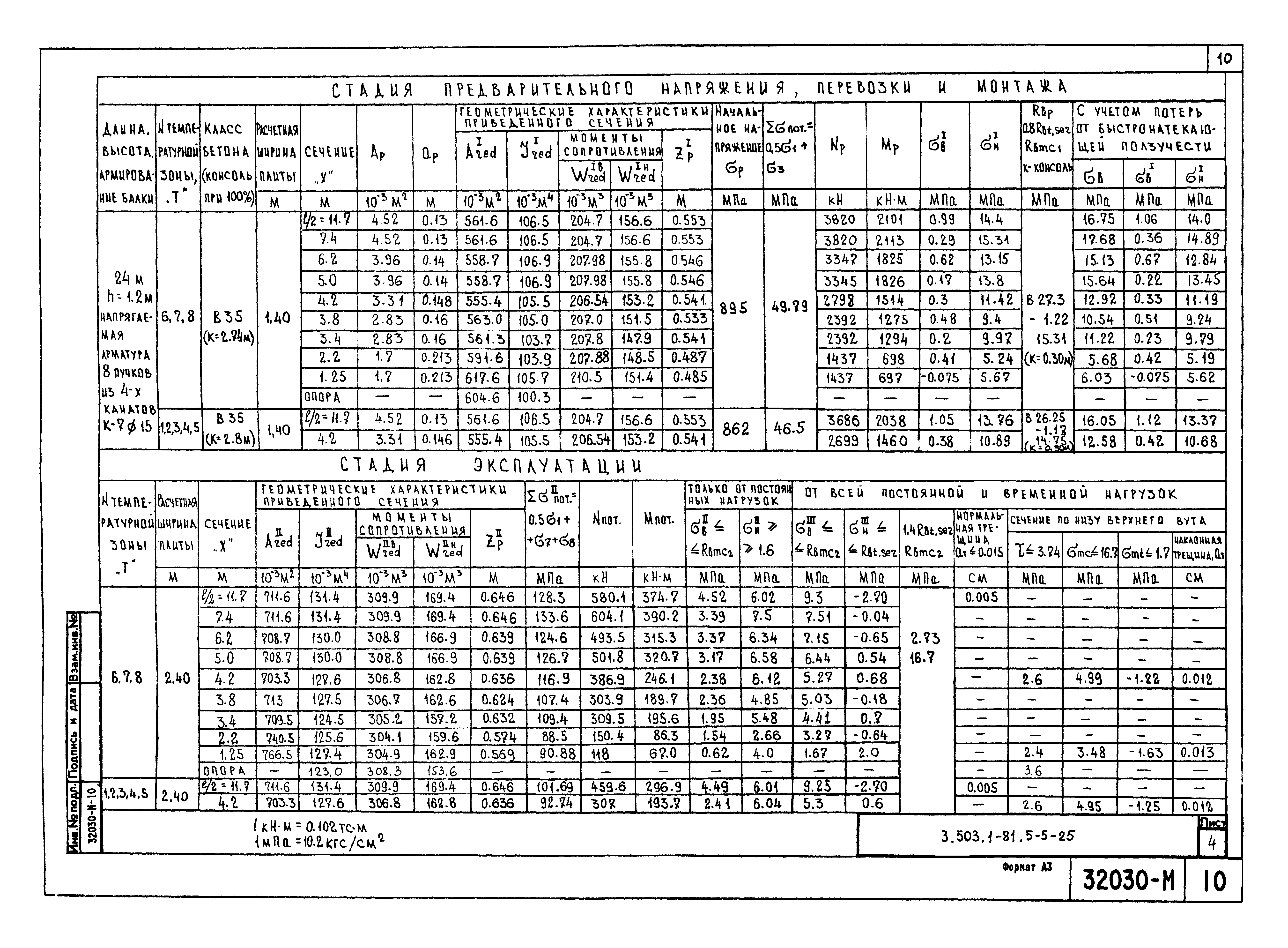

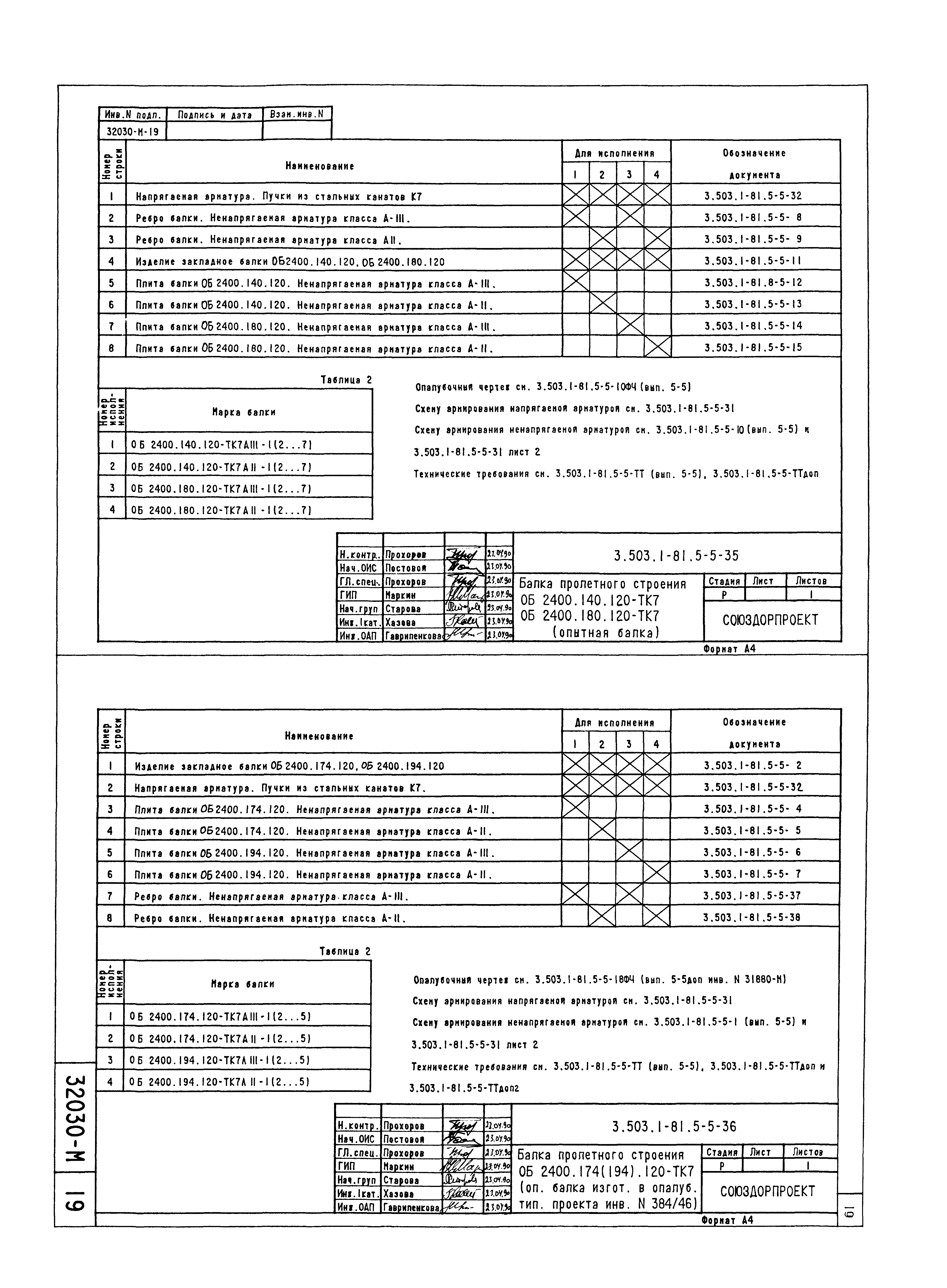

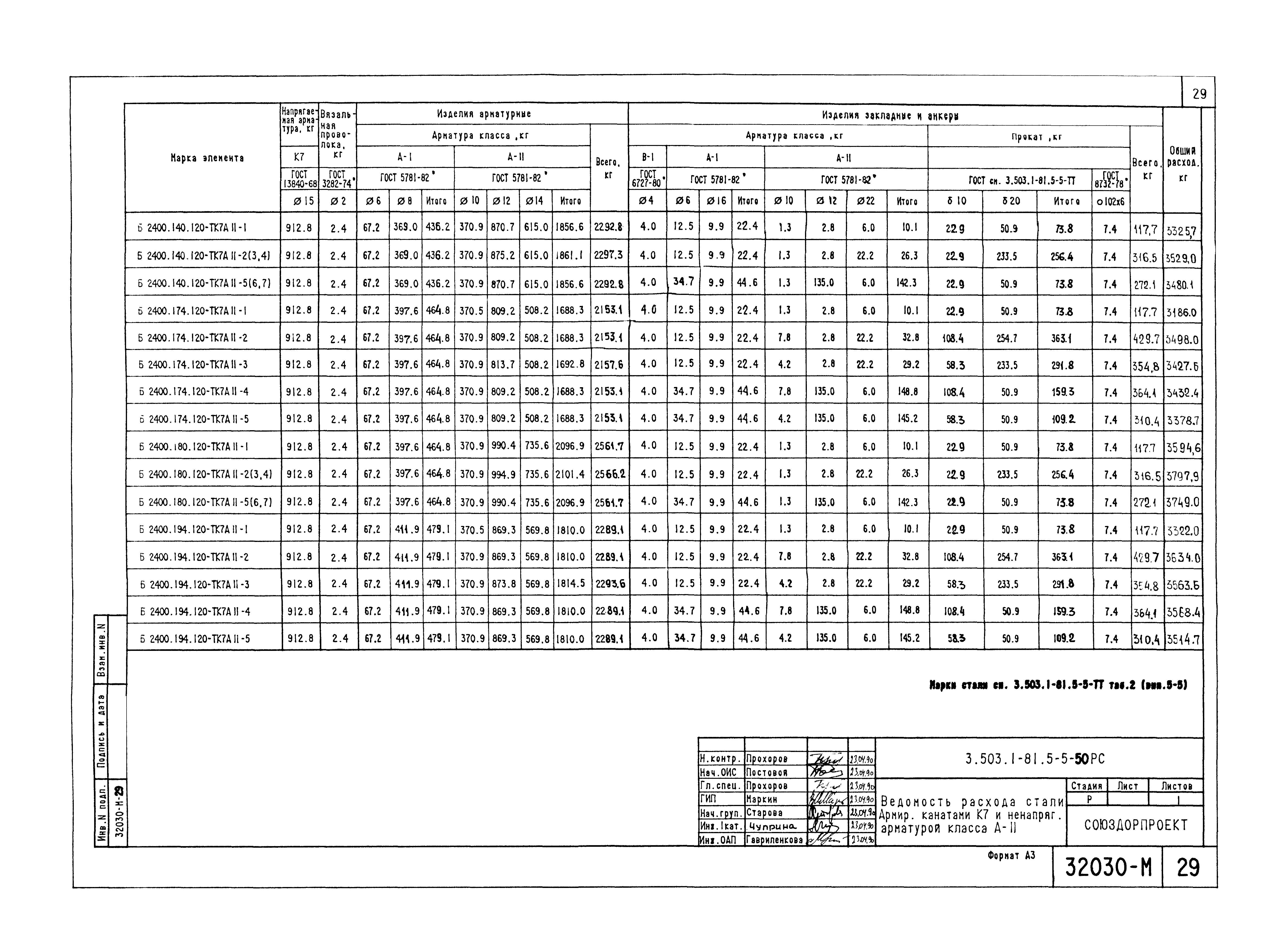

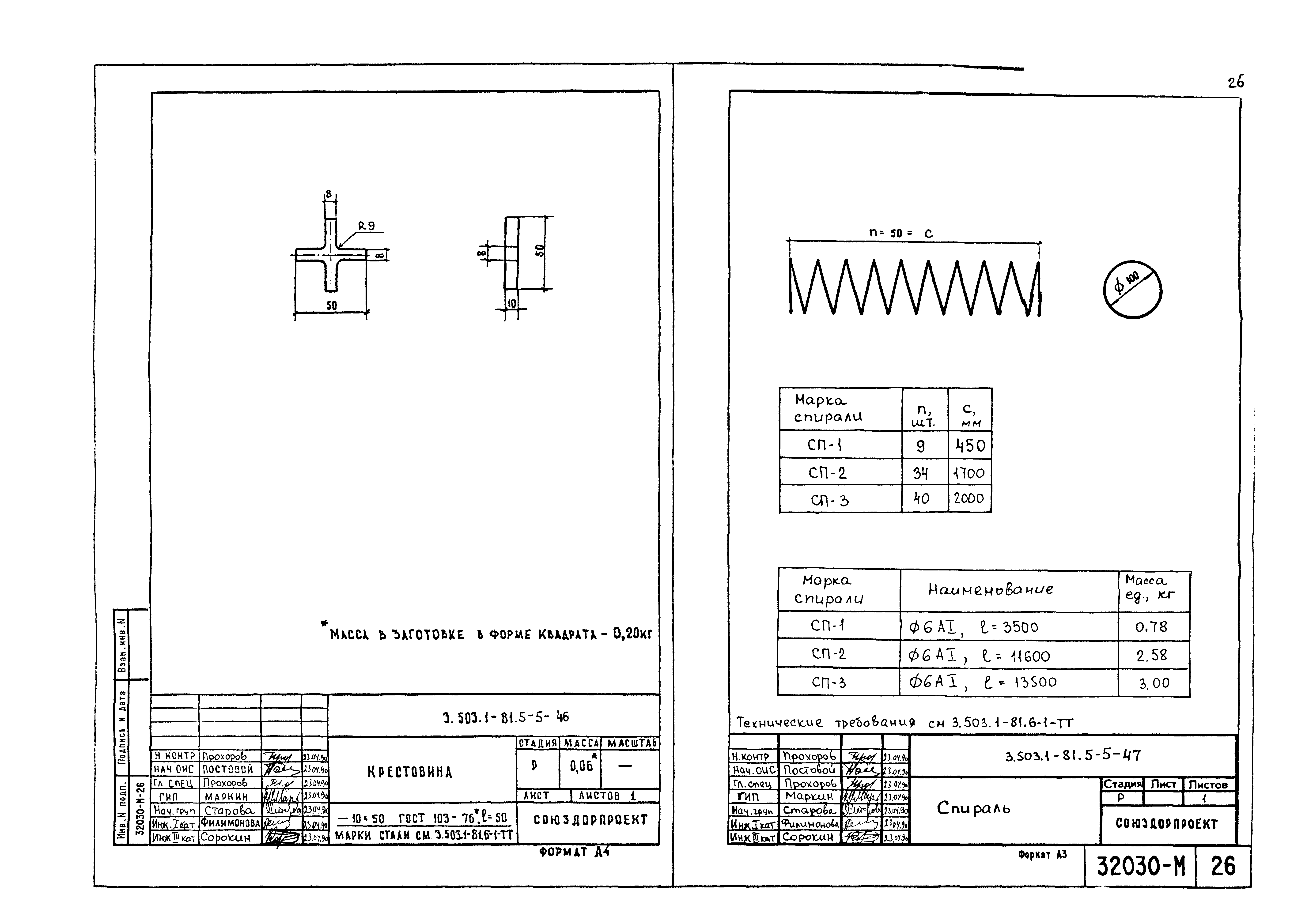

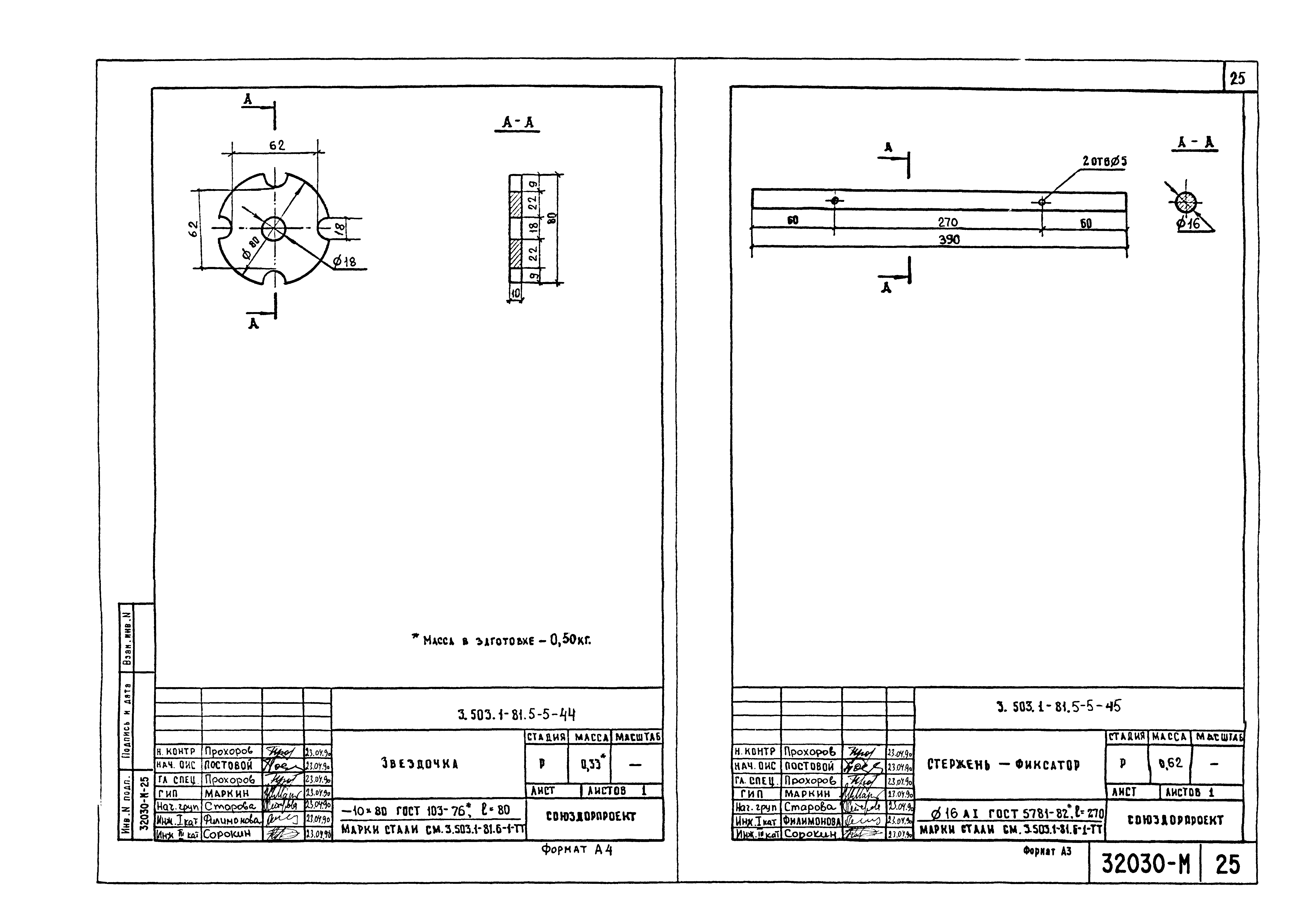

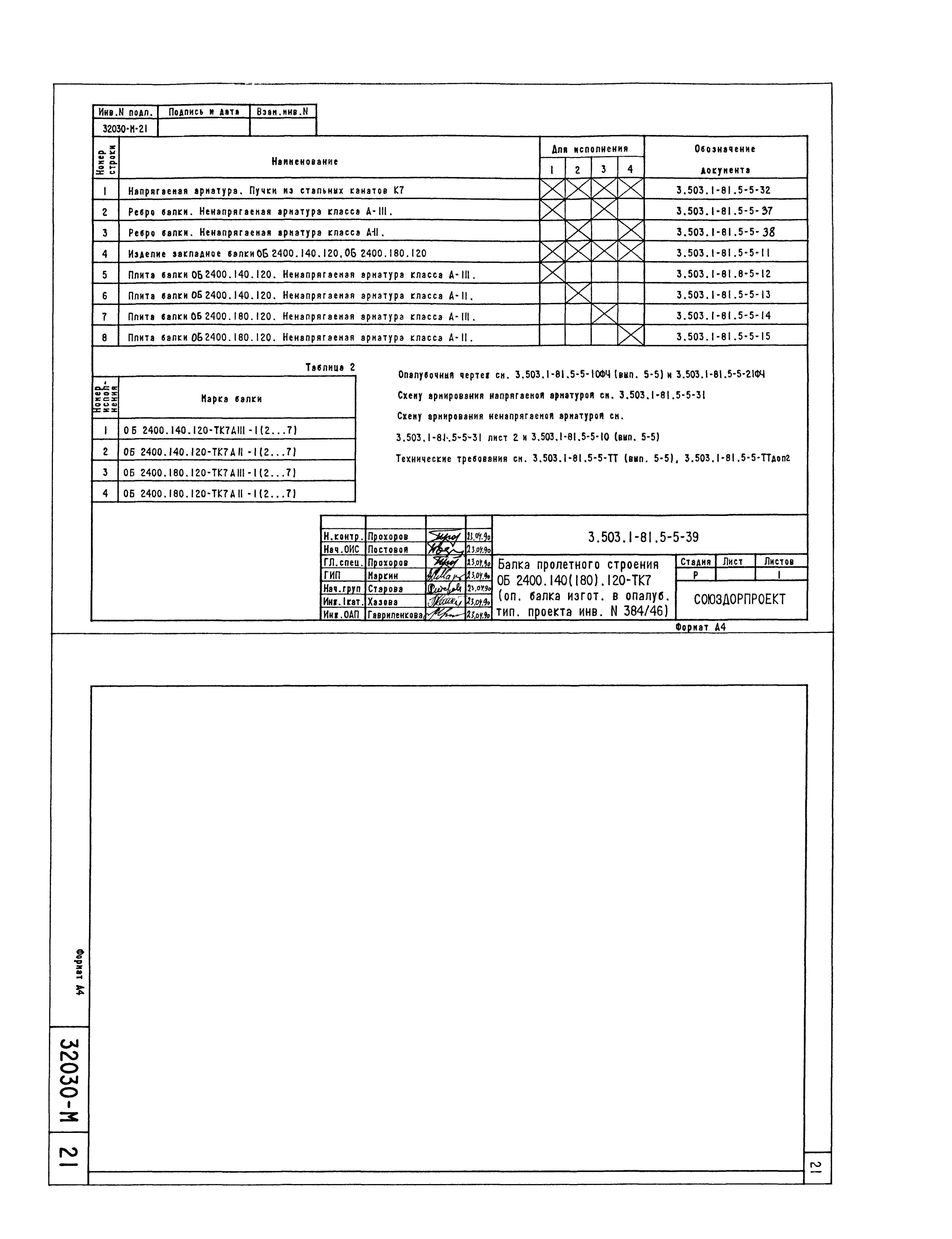

| Оглавление: | 3.503.1-81.5-5Доп2 Содержание 3.503.1-81.5-5ТТДоп2 Технические требования 3.503.1-81.5-5-25 Расчетные листы 3.503.1-81.5-5-26 Балка пролетного строения Б2400.174.120-ТК7; Б2400.194.120-ТК7 3.503.1-81.5-5-27 Напрягаемая арматура. Пучки из канатов К7 3.503.1-81.5-5-28 Балка пролетного строения Б2400.140.120-ТК7; Б2400.180.120-ТК7 3.503.1-81.5-5-29 Балка пролетного строения Б2400.174.120-ТК7; Б2400.194.120-ТК7, изготавливаемая в опалубке типового проекта инв. №384/46 3.503.1-81.5-5-30 Балка пролетного строения Б2400.140.120-ТК7; Б2400.180.120-ТК7, изготавливаемая в опалубке типового проекта инв. №384/46 3.503.1-81.5-5-31 Балка пролетного строения ОБ2400.174.120-ТК7; ОБ2400.194.120-ТК7 (опытная балка) 3.503.1-81.5-5-32 Напрягаемая арматура. Пучки из 4 канатов К7 диаметром 15 мм без устройства анкеров 3.503.1-81.5-5-33 Ребро балки. Ненапрягаемая арматура класса А-III 3.503.1-81.5-5-34 Ребро балки. Ненапрягаемая арматура класса А-II 3.503.1-81.5-5-35 Балка пролетного строения ОБ2400.140.120-ТК7; ОБ2400.180.120-ТК7 (опытная балка) 3.503.1-81.5-5-36 Балка пролетного строения ОБ2400.174.120-ТК7; ОБ2400.194.120-ТК7 (опытная балка изготавливаемая в опалубке типового проекта инв. №384/46) 3.503.1-81.5-5-37 Ребро балки. Ненапрягаемая арматура класса А-III 3.503.1-81.5-5-38 Ребро балки. Ненапрягаемая арматура класса А-II 3.503.1-81.5-5-39 Балка пролетного строения ОБ2400.174.120-ТК7; ОБ2400.194.120-ТК7 (опытная балка изготавливаемая в опалубке типового проекта инв. №384/46) 3.503.1-81.5-5-40 Пучки из 4 канатов К7 диаметром 15 мм 3.503.1-81.5-5-41 Пучки из 4 канатов К7 диаметром 15 мм без устройства анкеров 3.503.1-81.5-5-42 Узел 1 3.503.1-81.5-5-43 Каркас анкера 3.503.1-81.5-5-44 Звездочка 3.503.1-81.5-5-45 Стержень-фиксатор 3.503.1-81.5-5-46 Крестовина 3.503.1-81.5-5-47 Спираль 3.503.1-81.5-5-48 Каркас нижнего пояса К15-…-4 3.503.1-81.5-5-49РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-III 3.503.1-81.5-5-50РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-II 3.503.1-81.5-5-51РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-III (опытная балка) 3.503.1-81.5-5-52РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-II (опытная балка) 3.503.1-81.5-5-53РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-III (изготовление балок в опалубке типового проекта инв. №384/46) 3.503.1-81.5-5-54РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-II (изготовление балок в опалубке типового проекта инв. №384/46) 3.503.1-81.5-5-55РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-III (опытная балка изготавливаемая в опалубке типового проекта инв. №384/46) 3.503.1-81.5-5-56РС Ведомость расхода стали. Армирование пучками из канатов К7 и ненапрягаемой арматурой А-II (опытная балка изготавливаемая в опалубке типового проекта инв. №384/46) |
| Разработан: | Союздорпроект Минтрансстроя |
| Утверждён: | 23.04.1990 Союздорпроект Минтрансстроя (Soyuzdorproject, Mintransstroy ) |
