Типовой проект 901-3-145

Альбом 1. Архитектурно-строительная, технологическая, санитарно-техническая, электротехническая части блока медленных фильтров

Обозначение:	Типовой проект 901-3-145
Обозначение англ:	901-3-145
Статус:	не определен законодательством
Название рус.:	Альбом 1. Архитектурно-строительная, технологическая, санитарно-техническая, электротехническая части блока медленных фильтров
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	12.12.1980
Дата окончания срока действия:	30.06.2003

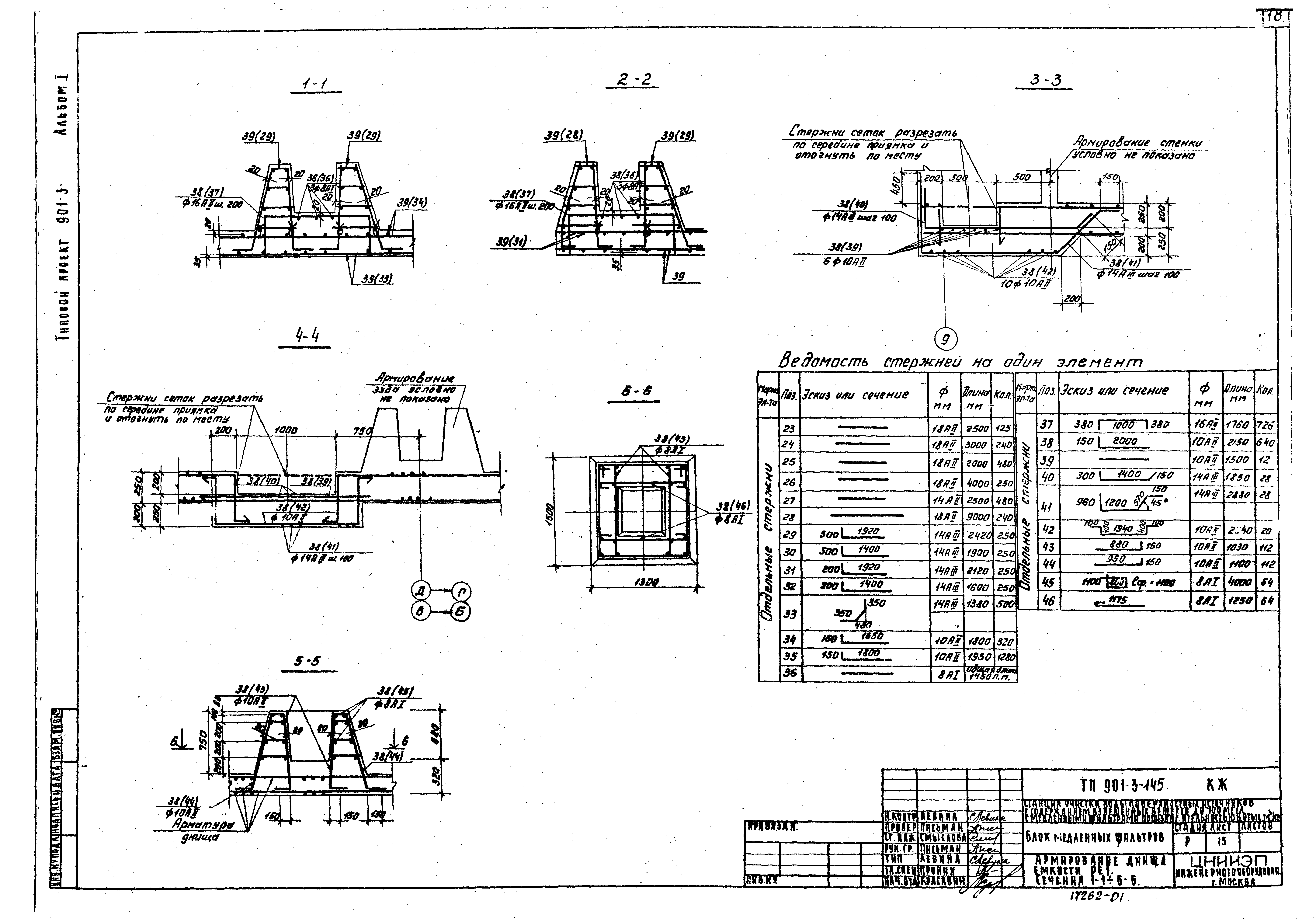

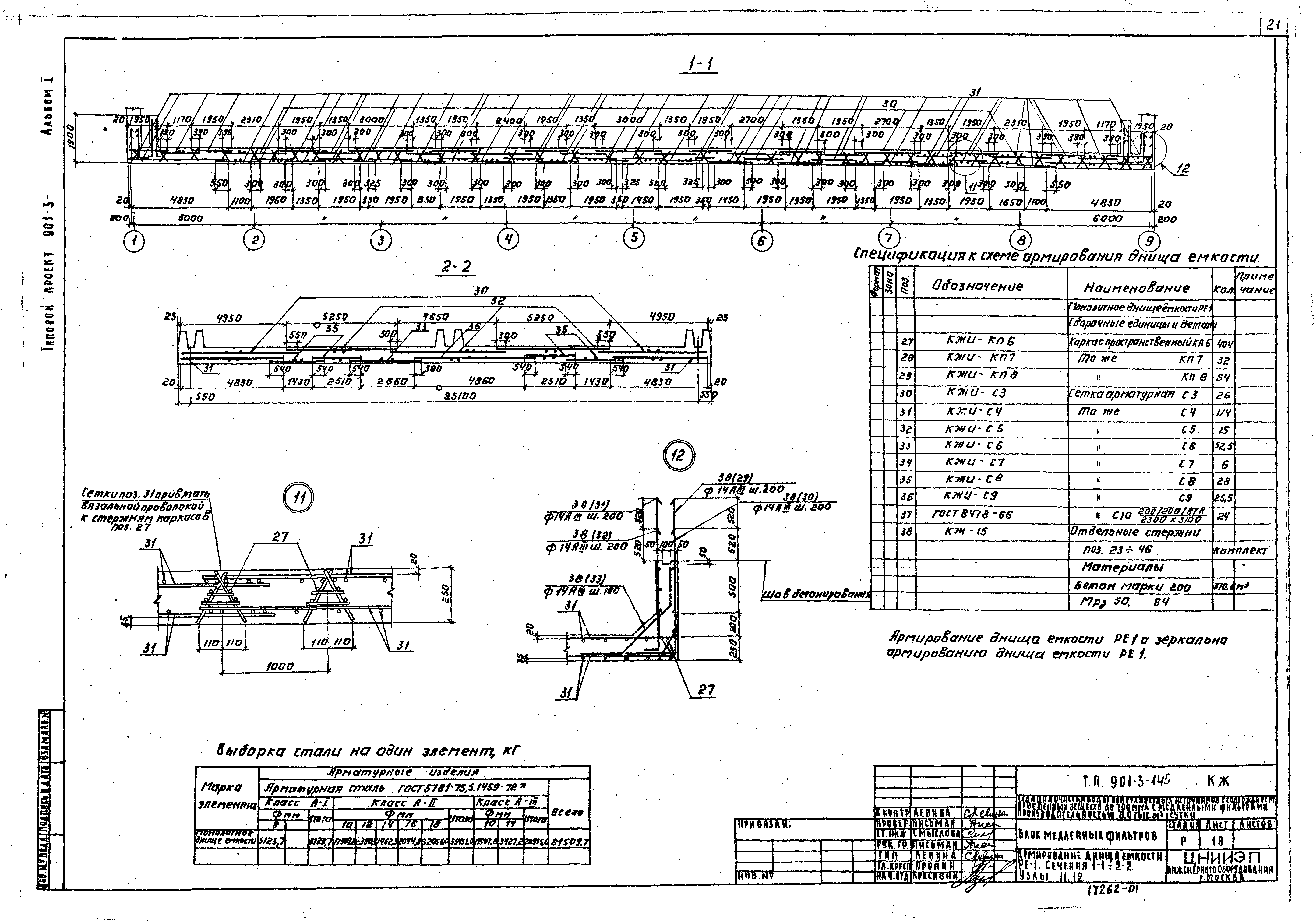

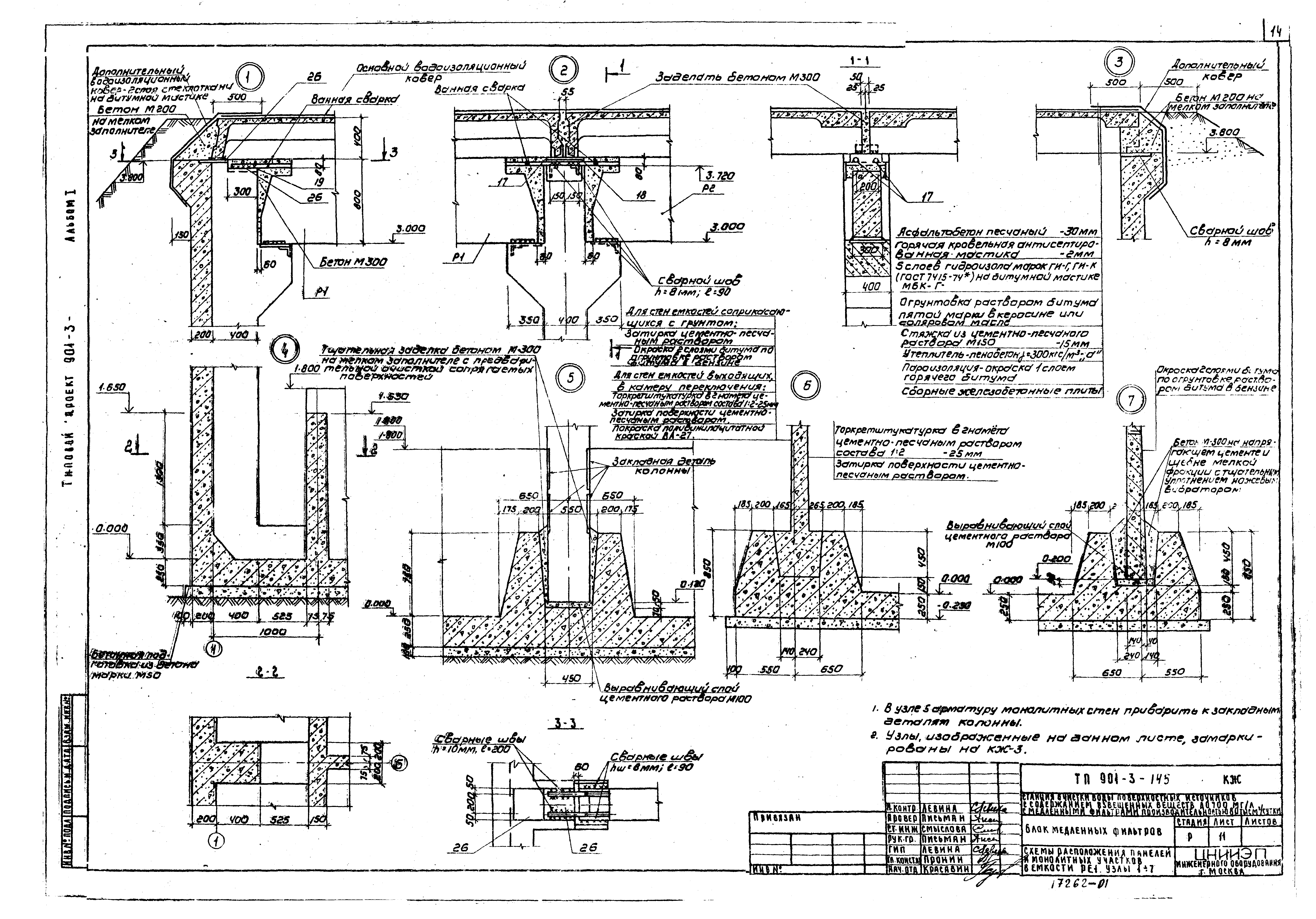

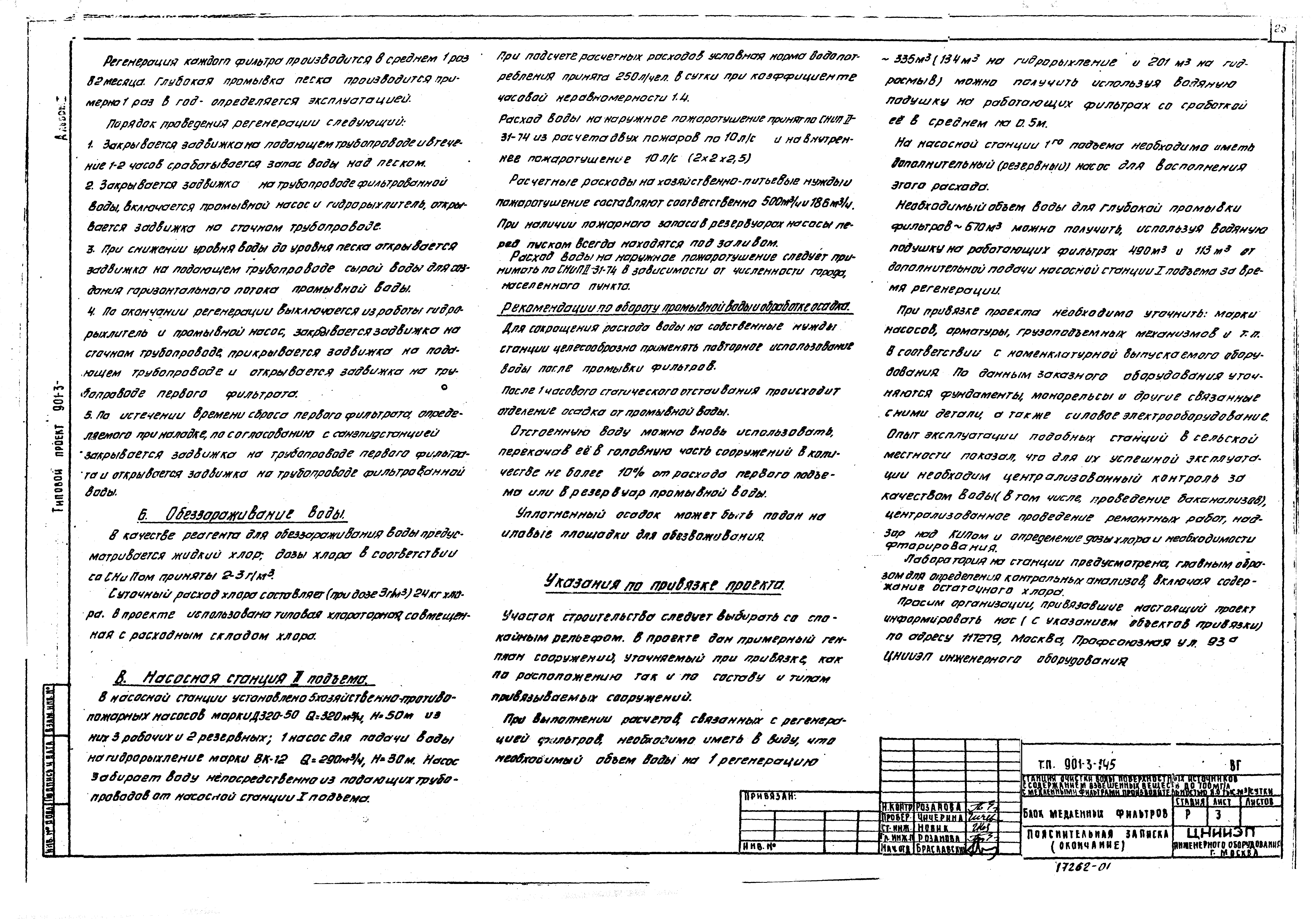

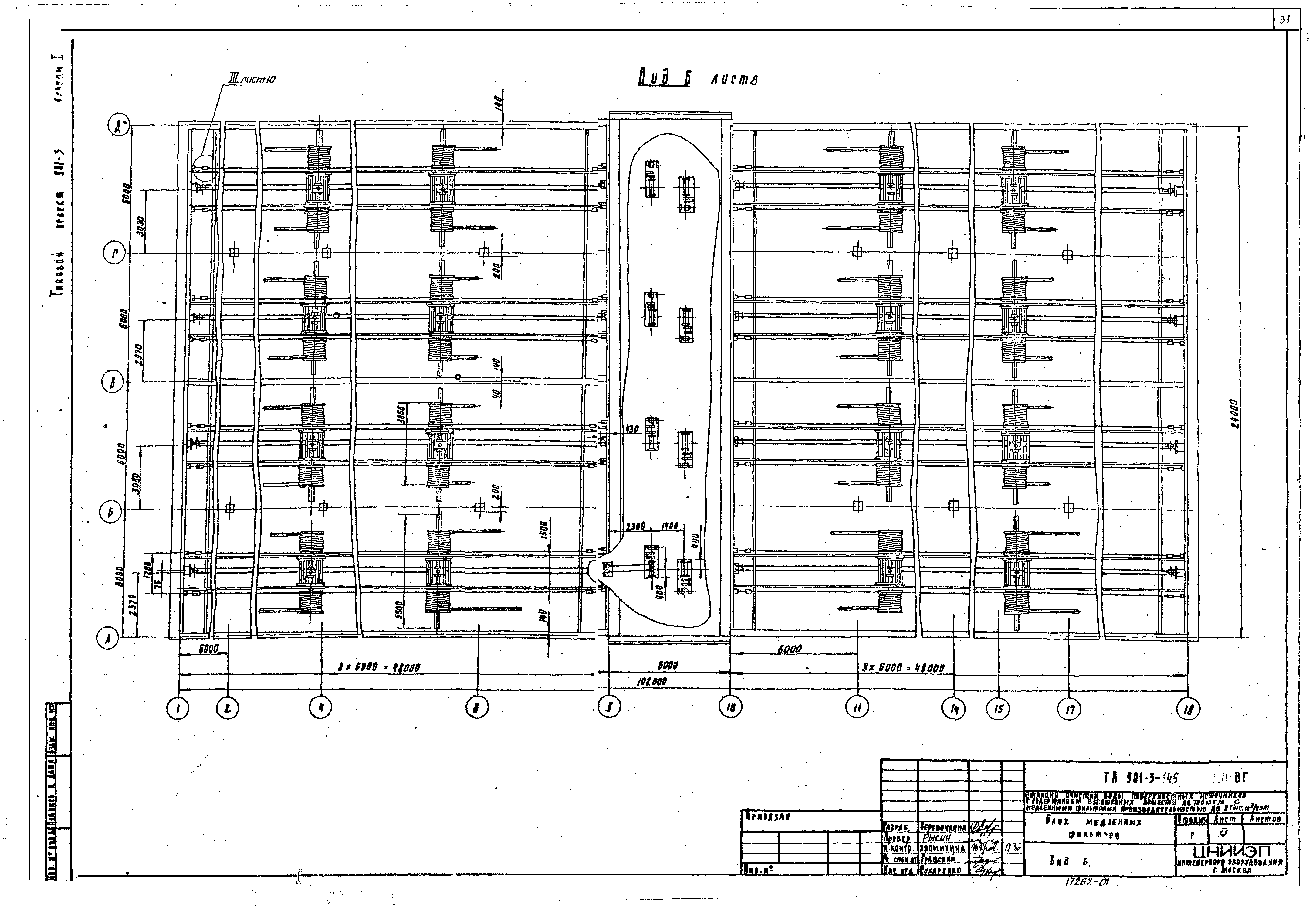

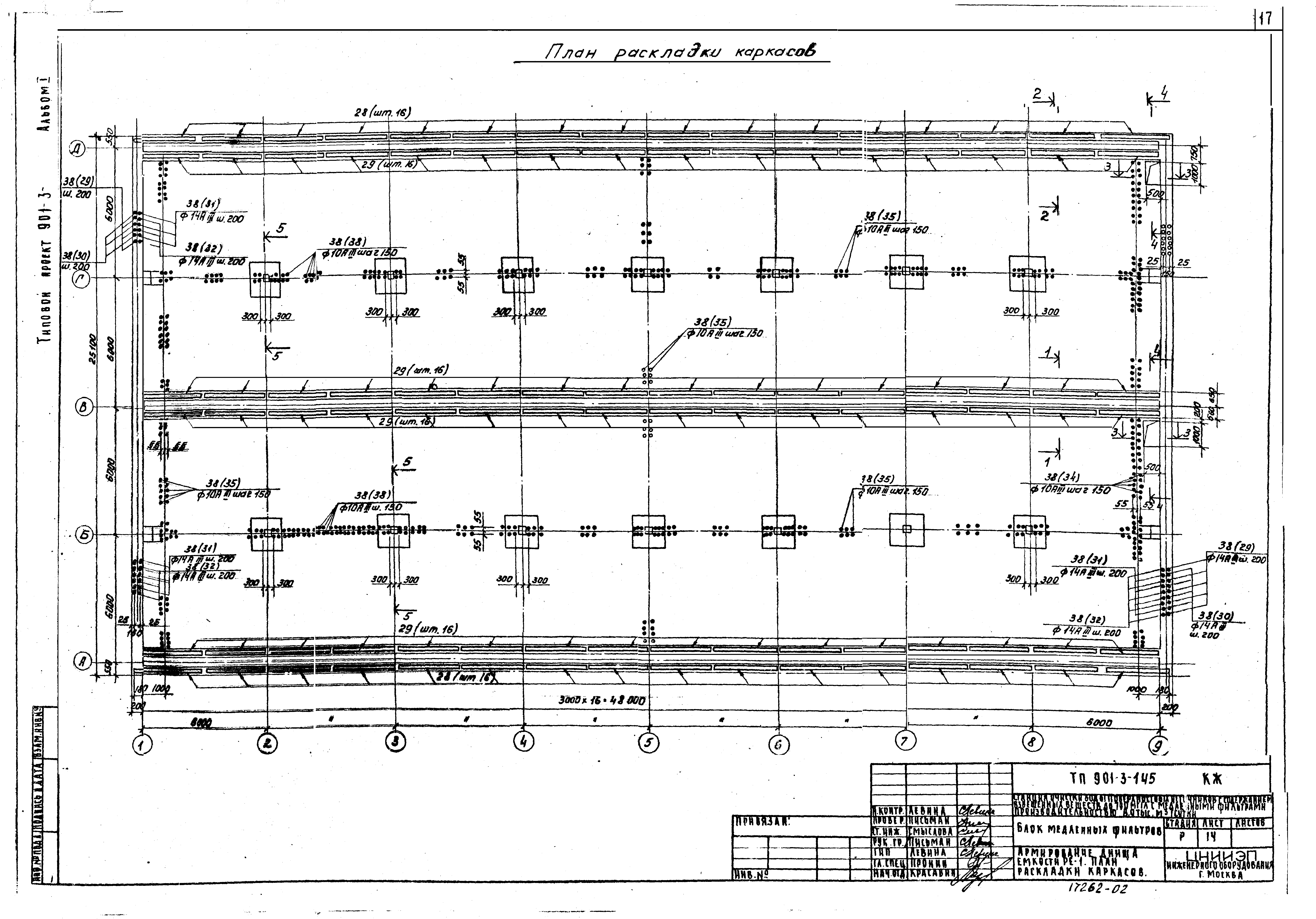

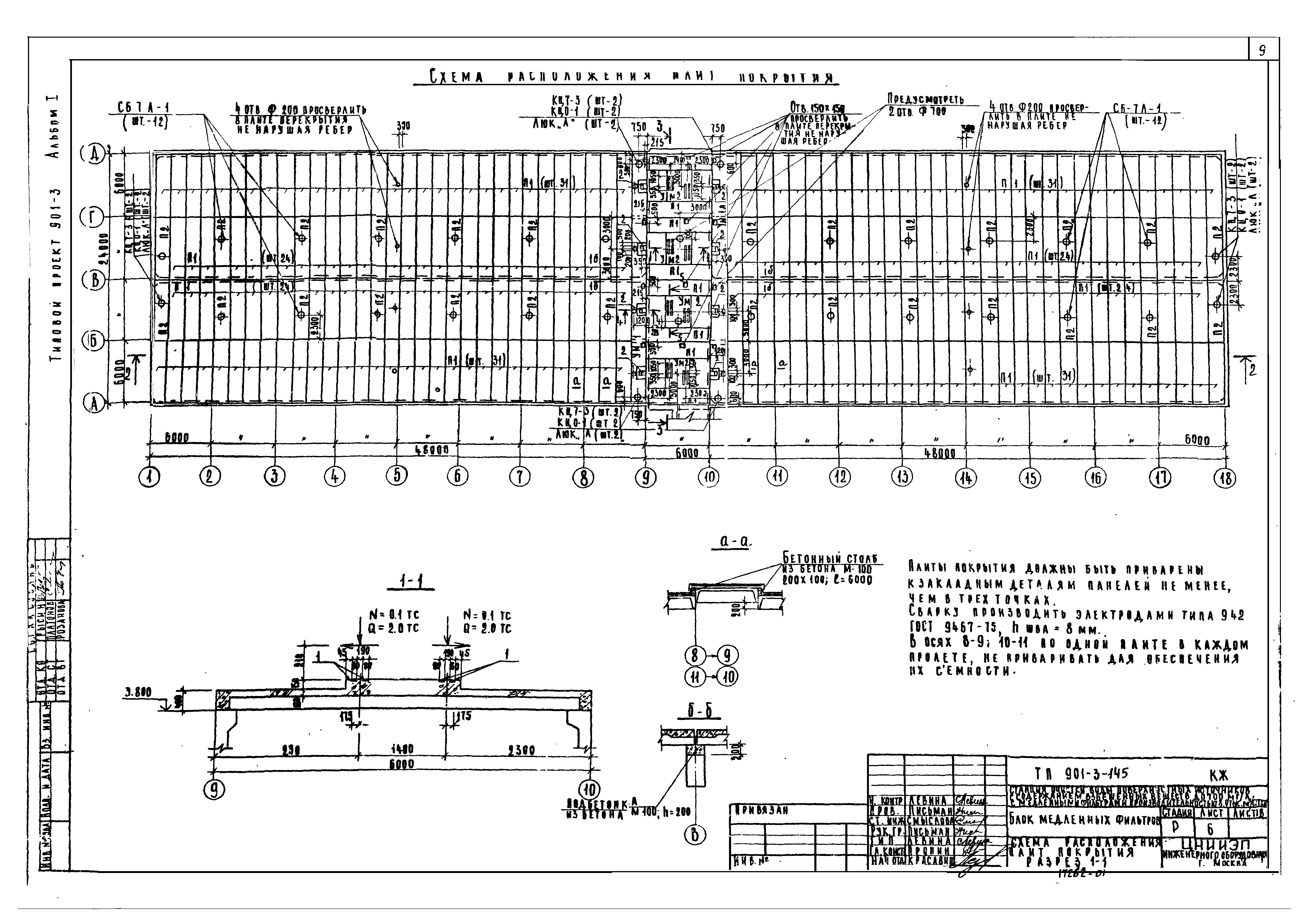

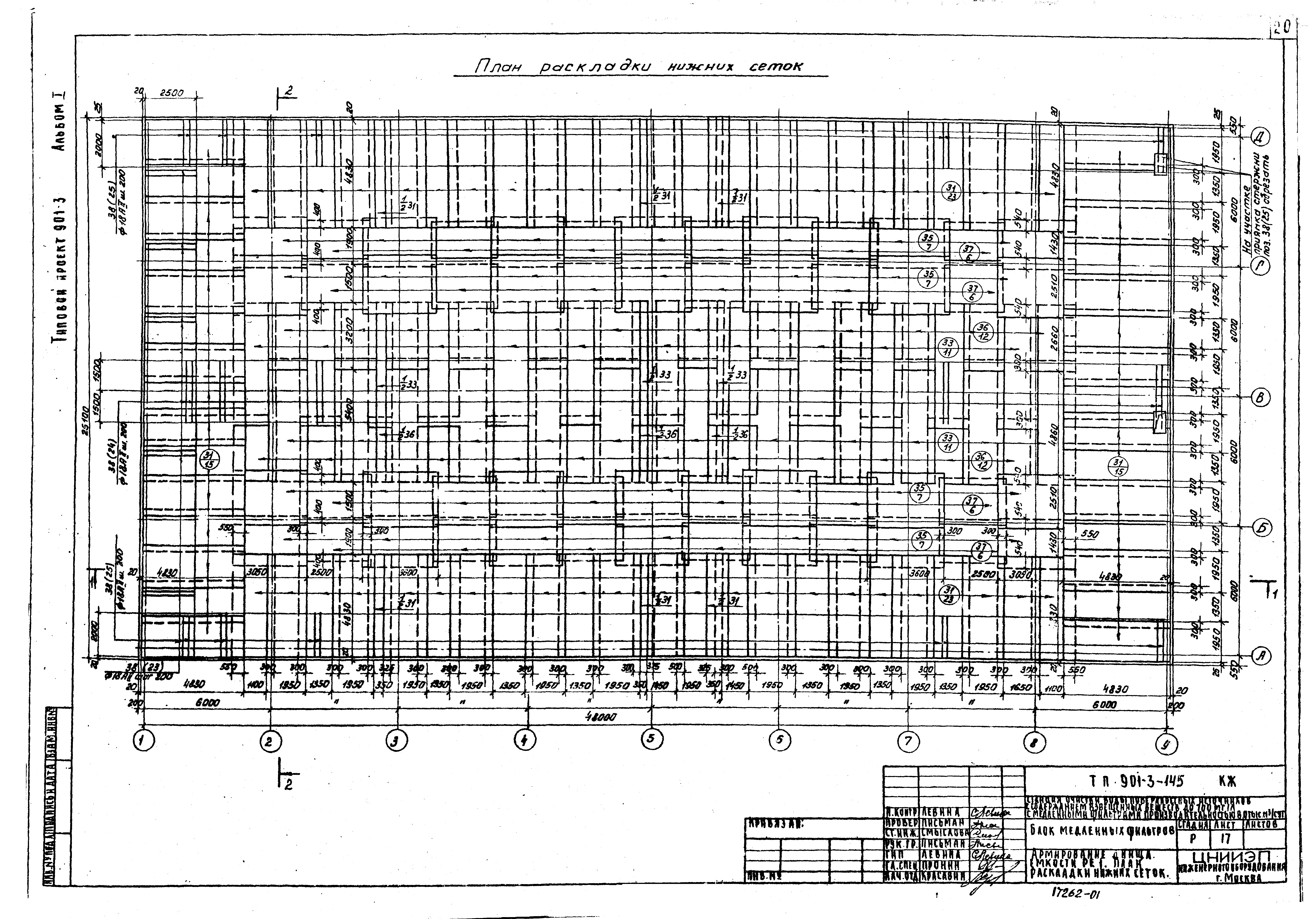

Оглавление:	Содержание альбома Строительная часть    Пояснительная записка    Общие данные    Схема расположения подпорных стен и емкостей. Разрезы 1-1, 2-2    Схема расположения подпорных стен и емкостей. Фрагмент плана №1. Разрезы 3-3…6-6    Схема расположения площадок и лестниц. Разрезы 1-1…4-4. Опоры СК1, СК2    Схема расположения плит покрытия. Разрез 1-1    Схема расположения плит покрытия. Разрезы 2-2…5-5    Монолитные участки Ум1, Ум1а, Ум2. Армирование    Схемы расположения панелей и монолитных участков в емкости РЕ1    Схемы расположения панелей и монолитных участков в емкости РЕ1. Разрезы 1-1…7-7. Узлы 8, 9    Схемы расположения панелей и монолитных участков в емкости РЕ1. Узлы 1-7    Емкость РЕ1. Армирование монолитных участков Ум3, Ум4    Армирование Ум3, Ум4 емкости РЕ1 Разрезы. Спецификация    Армирование днища емкости РЕ1. План раскладки каркасов    Армирование днища емкости РЕ1. Сечения 1-1…6-6    Армирование днища емкости РЕ1. План раскладки верхних сеток    Армирование днища емкости РЕ1. План раскладки нижних сеток    Армирование днища емкости РЕ1. Сечения 1-1, 2-2. Узлы 1, 2    Схема расположения металлических балок в емкости РЕ1 Технологическая часть    Общие данные    Пояснительная записка (начало)    Пояснительная записка (окончание)    Вертикальная схема движения воды по сооружениям. Схема примерного генплана. План на отм. 0,000    План    Разрезы 1-1, 2-2    Аксонометрическая схема. Ведомость материалов    Установка гидрорыхлителя в медленном фильтре с шириной секции 6000. Лист 1    Установка гидрорыхлителя в медленном фильтре с шириной секции 6000. Лист 2    Установка гидрорыхлителя в медленном фильтре с шириной секции 6000. Лист 3    Подвесной путь Отопление и вентиляция    Общие данные    План емкости. Схема системы отопления. Схема систем вентиляции ВЕ-1, 2, 3. Сводная спецификация Электротехническая часть    Общие данные    Ведомость электрооборудования и материалов    Схемы питания электрооборудования 380/ 220 В, функциональная, подключения приборов    Схема принципиальная электрическая управления электродвигателем лебедки М1…М8. Опросный лист. Панельная спецификация на аппаратуру шкафа ШУН-6    Шкаф управления ШУН-6 с электродвигателем М1…М8. Схема принципиальная электрическая и расположения    Схема подключения электрооборудования. Кабельный журнал. Начало    Кабельный журнал. Окончание    Размещение электрооборудования и прокладка кабеля. План на отм. 4,200; 3,800 и 1,200. Спецификация    Электрическое освещение
Разработан:	ЦНИИЭП инженерного оборудования
Утверждён:	18.08.1978 Госгражданстрой (Gosgrazhdanstroy 186)
