Шифр А23-94

Прокладка главных крановых троллеев на кронштейнах, изготовляемых на монтаже, с междуфазным расстоянием 450 мм (с применением изоляторов ИО-6-3,75). Материалы для проектирования и рабочие чертежи

Обозначение: Шифр А23-94
Обозначение англ: А23-94
Статус:справочные материалы, мп, тпр
Название рус.:Прокладка главных крановых троллеев на кронштейнах, изготовляемых на монтаже, с междуфазным расстоянием 450 мм (с применением изоляторов ИО-6-3,75). Материалы для проектирования и рабочие чертежи
Дата добавления в базу:01.10.2014
Дата актуализации:01.01.2021
Дата введения:01.09.1994
Оглавление:А23-94 Содержание

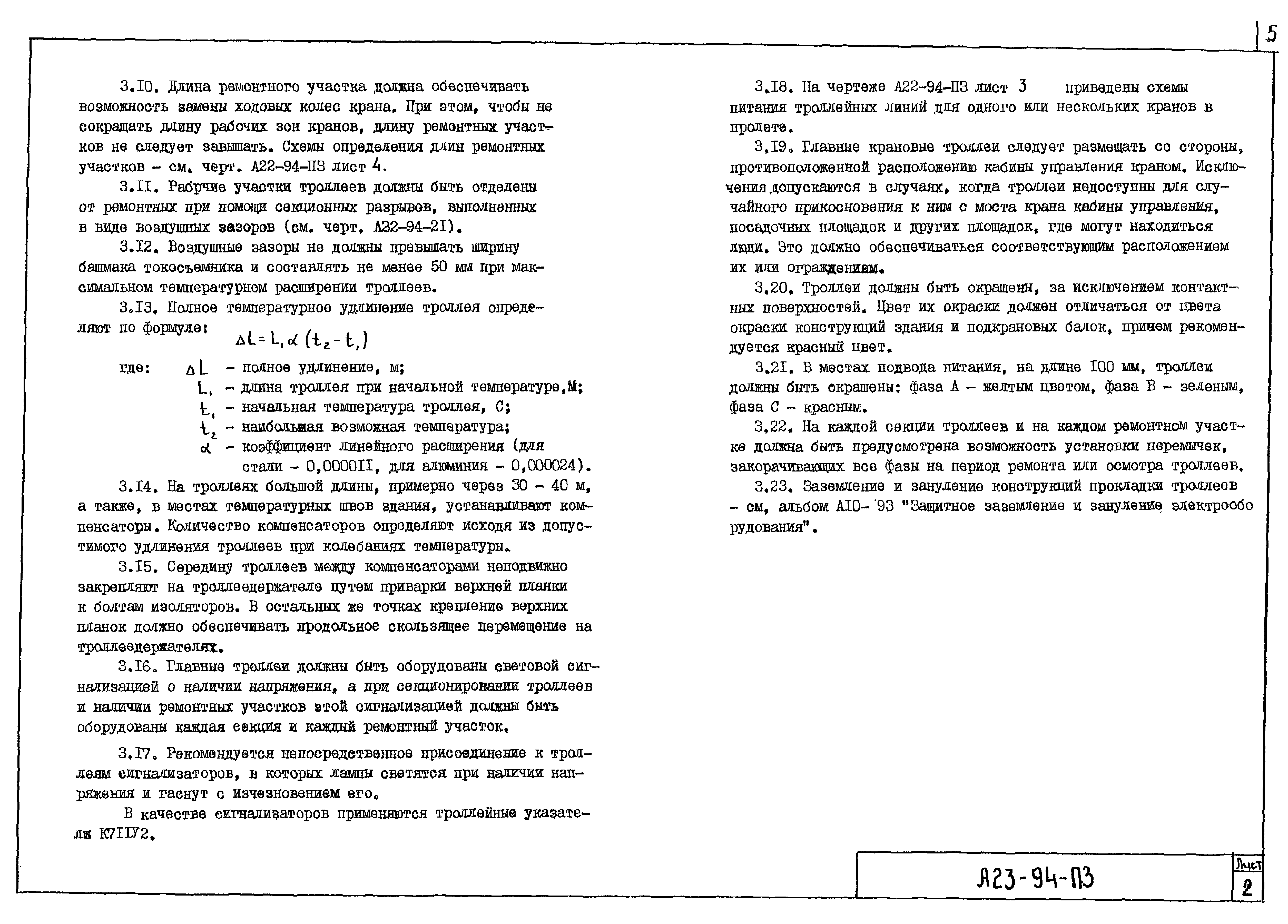

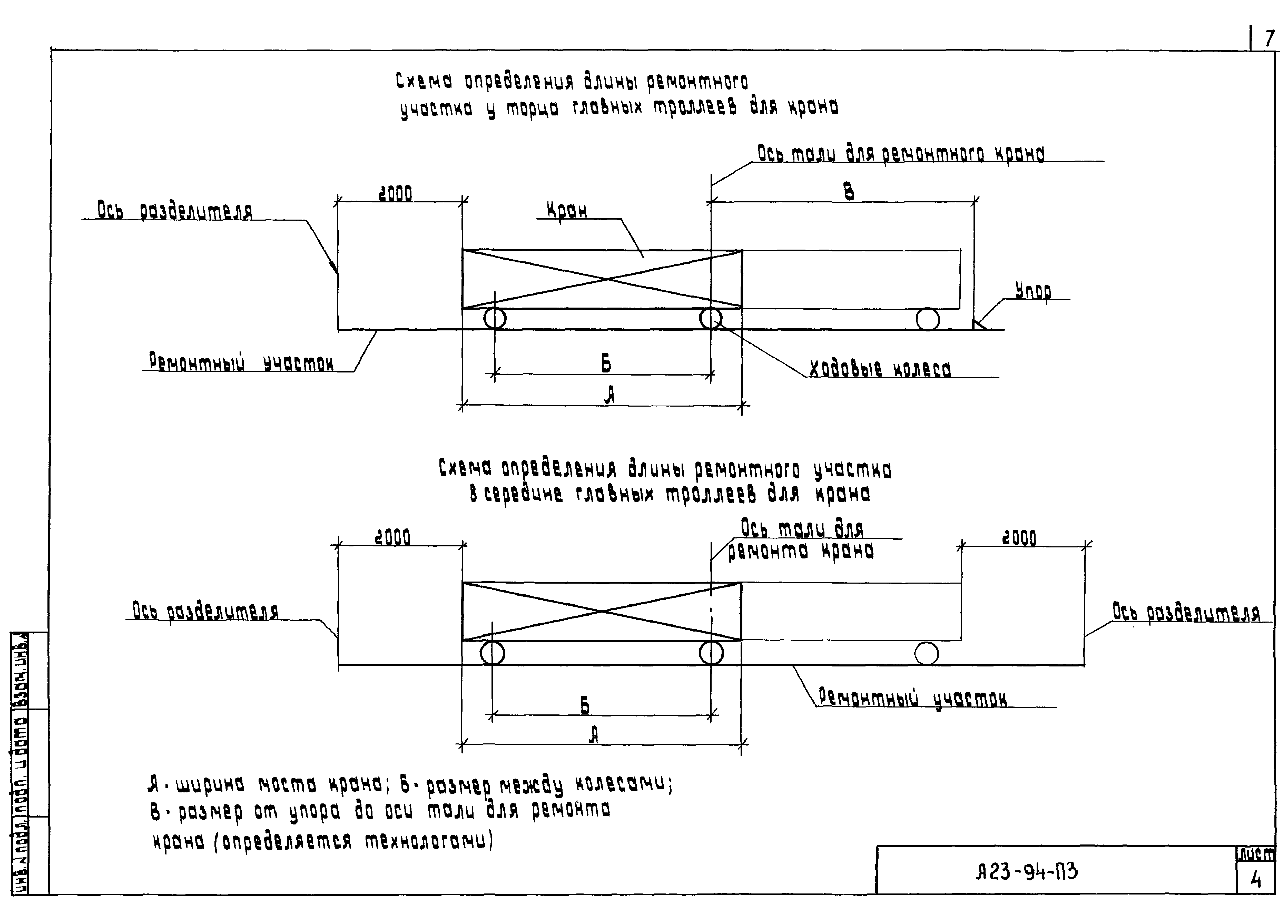

А23-94-ПЗ Пояснительная записка
А23-94-01 Стальные подкрановые балки. Габаритный чертеж
А23-94-02 Железобетонные подкрановые балки. Габаритный чертеж

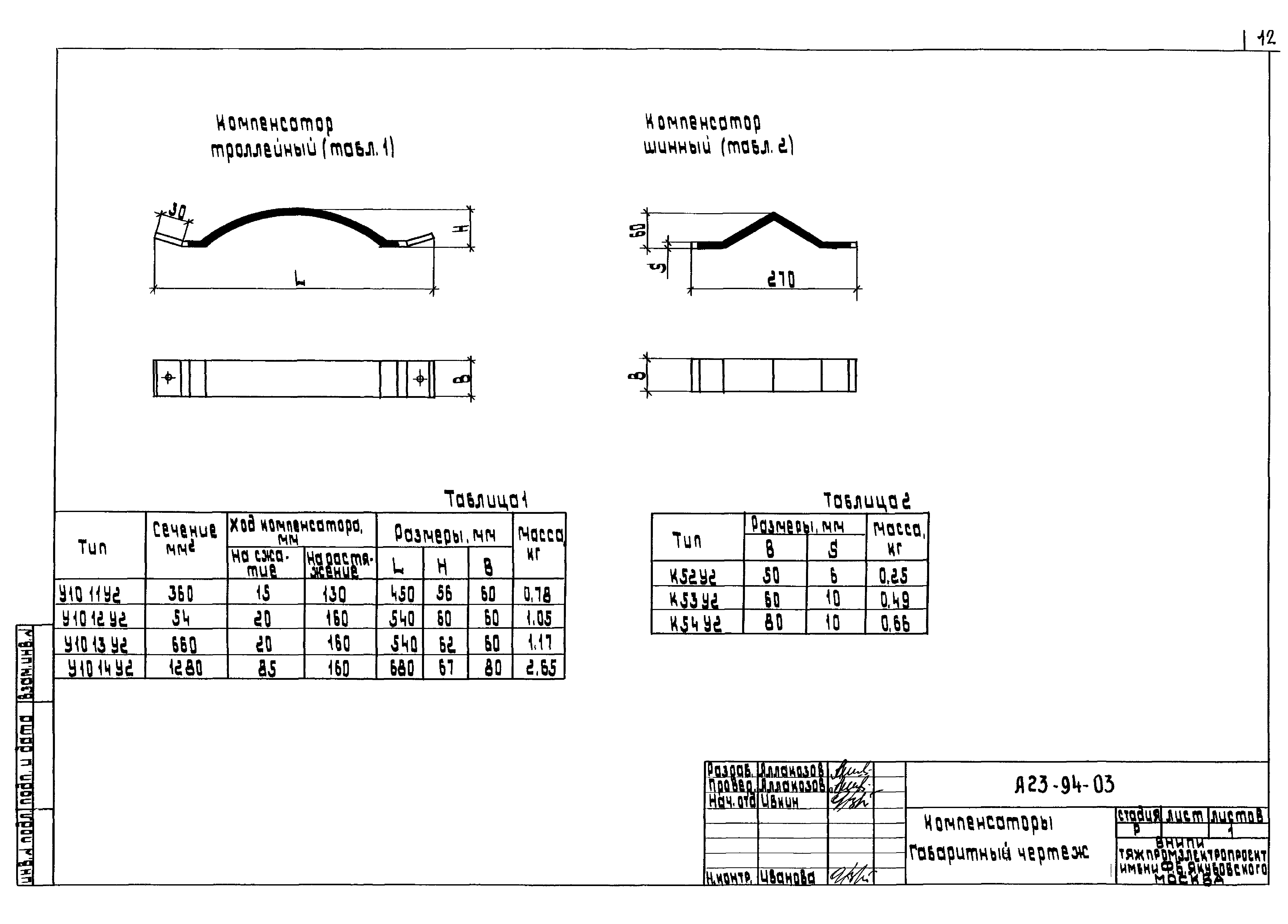

А23-94-03 Компенсаторы. Габаритный чертеж
А23-94-04 Троллейный указатель К271У2. Габаритный чертеж
А23-94-05 Изолятор ИО-6-3,75IIУ3. Габаритный чертеж
А23-94-06 Таблица выбора чертежей
А23-94-07 Прокладка главных троллеев для кранов. План. Пример
А23-94-08 Прокладка троллеев на металлической подкрановой балке. Пример
А23-94-09 Промежуточное крепление подпиточных шин между кронштейнами
А23-94-10 Установка кронштейна на металлической балке
А23-94-11 Установка кронштейна на железобетонной балке типа БК6
А23-94-12 Установка кронштейна на железобетонной балке типа БК12
А23-94-13 Установка указателя троллейного К271У2 на кронштейне
А23-94-14 Стыковка троллеев из угловой стали
А23-94-15 Стыковка троллеев из швеллера
А23-94-16 Стыковка троллеев из двутавра и рельса

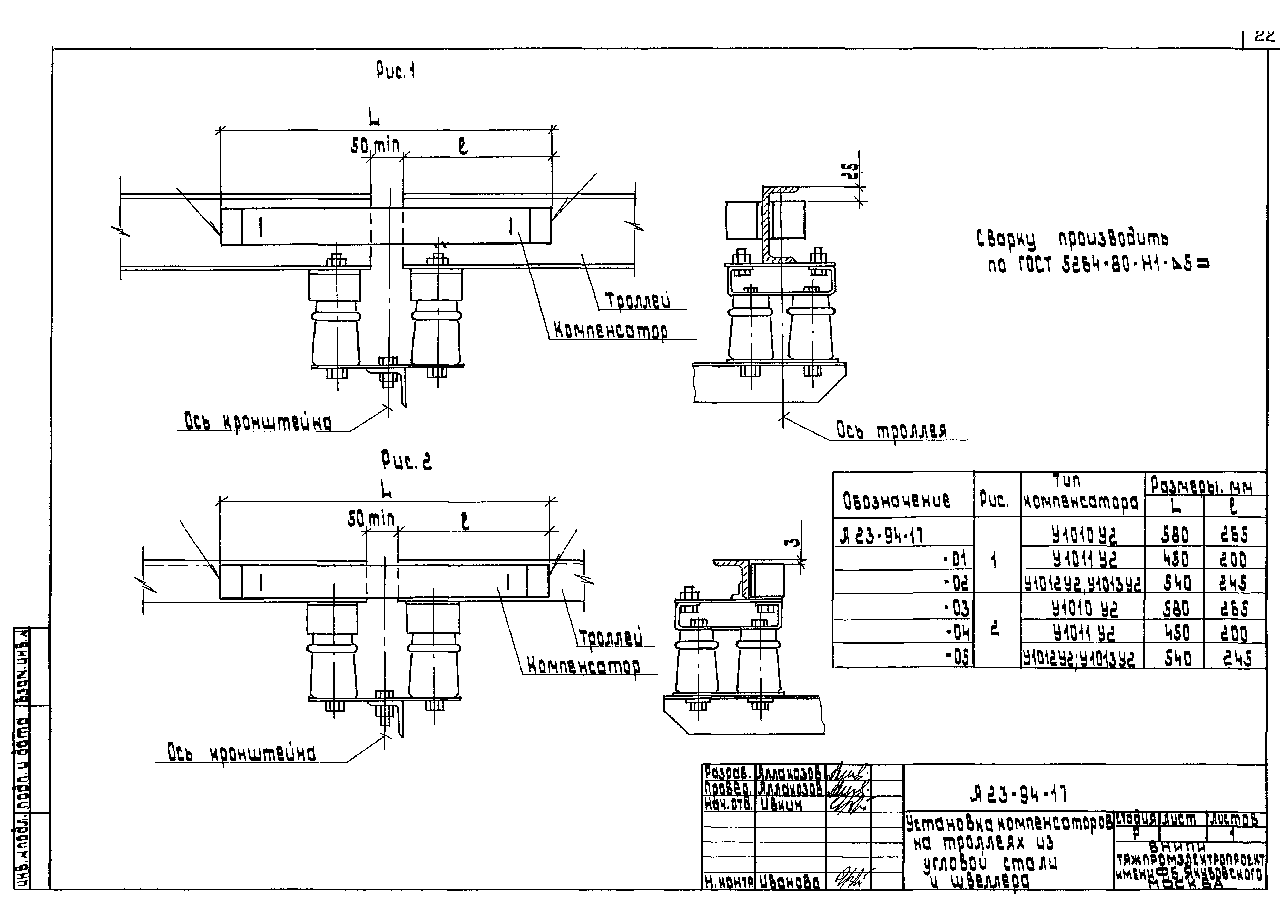

А23-94-17 Установка компенсаторов на троллеях из угловой стали и швеллера
А23-94-18 Установка компенсатора на троллее из двутавра
А23-94-19 Установка компенсатора на троллее из рельса
А23-94-20 Установка компенсатора на подпиточной шине
А23-94-21 Секционирование троллеев и подпиточных шин

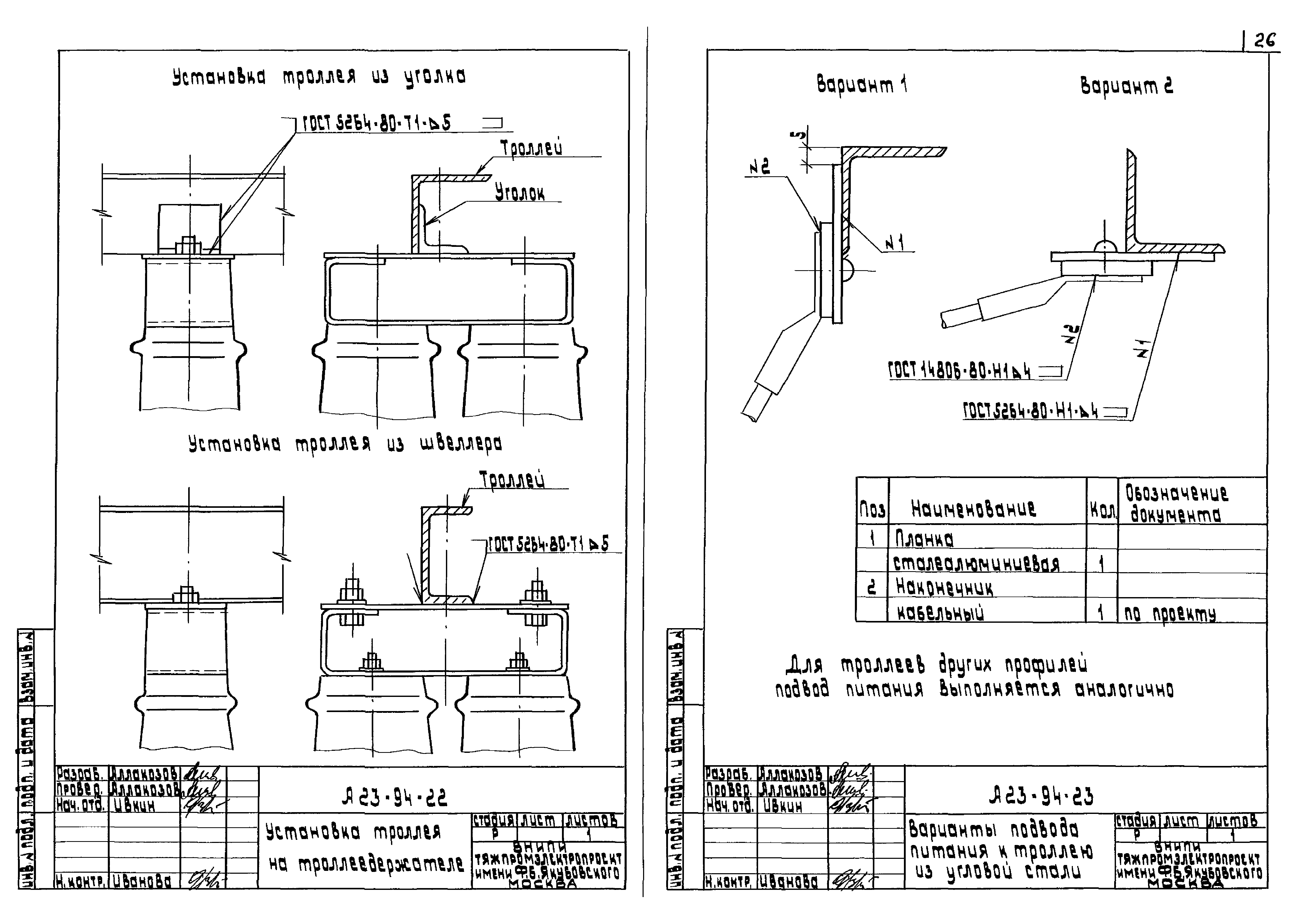

А23-94-22 Установка троллея на троллеедержателе
А23-94-23 Варианты подвода питания к троллею из угловой стали
А23-94-24 Кронштейн рядовой КР1
А23-94-25 Кронштейн рядовой КР2
А23-94-26 Кронштейн рядовой КР3

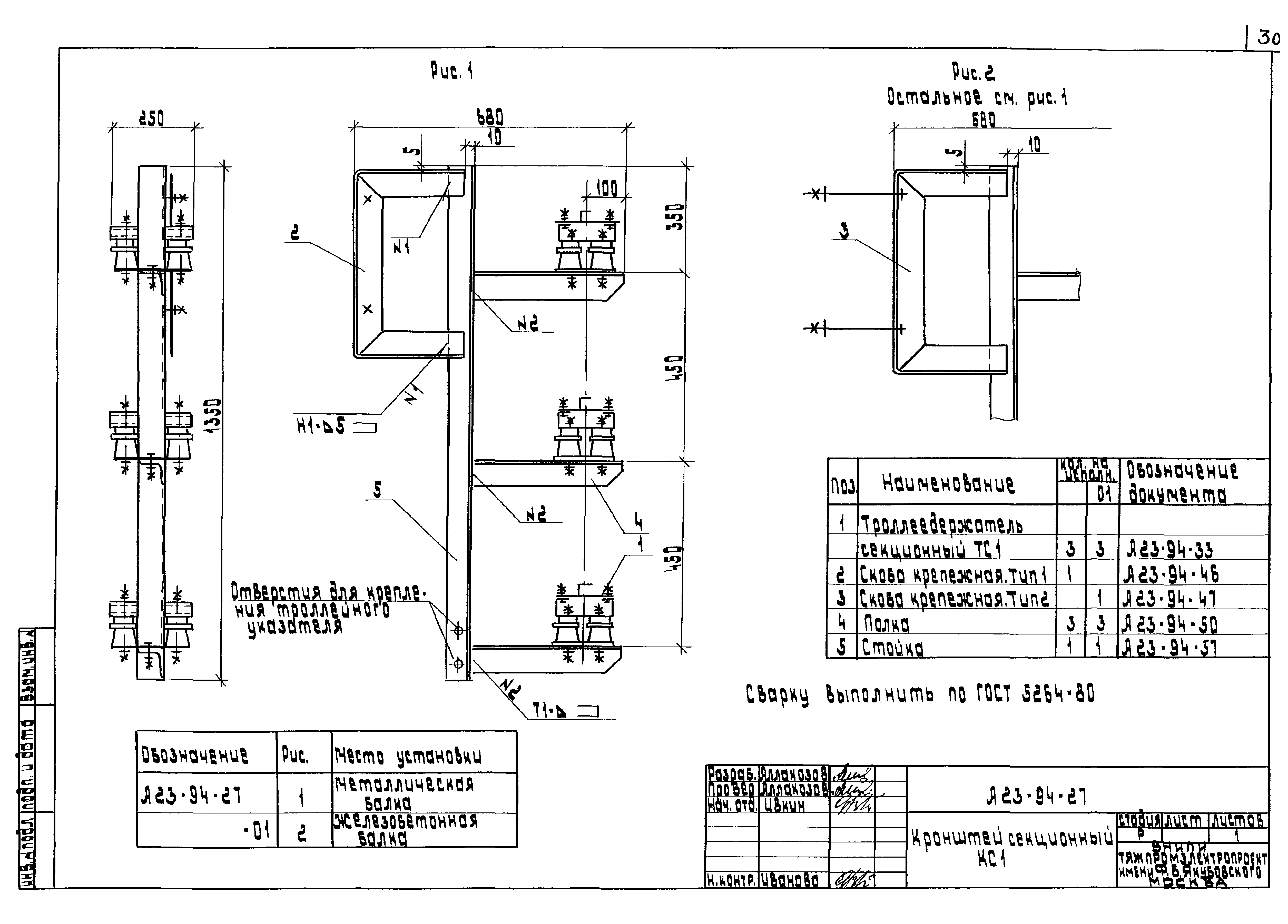

А23-94-27 Кронштейн секционный КС1
А23-94-28 Кронштейн секционный КС2
А23-94-29 Кронштейн секционный КС3
А23-94-30 Троллеедержатель рядовой ТР1
А23-94-31 Троллеедержатель рядовой ТР2

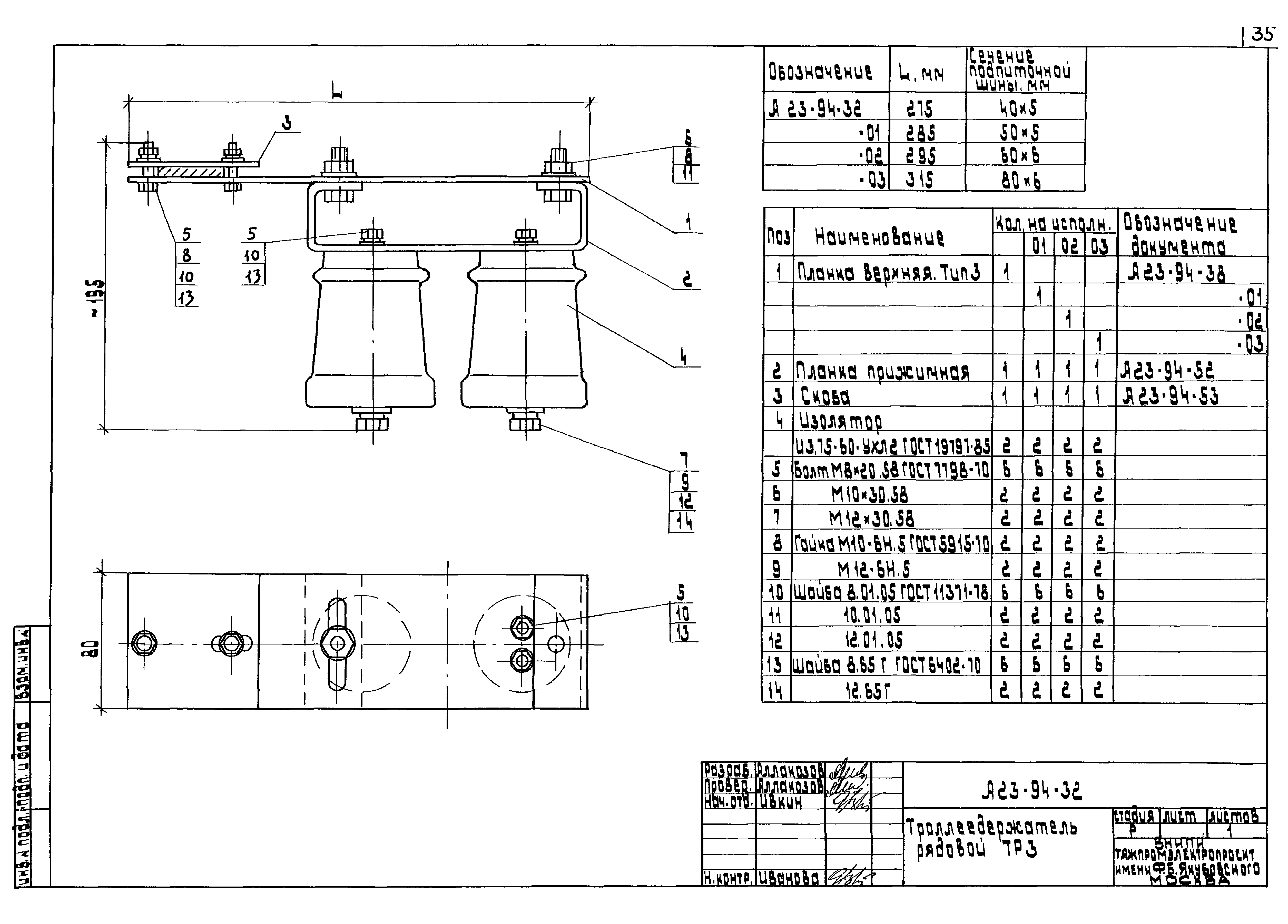

А23-94-32 Троллеедержатель рядовой ТР3
А23-94-33 Троллеедержатель секционный ТС1
А23-94-34 Троллеедержатель секционный ТС2
А23-94-35 Троллеедержатель секционный ТС3
А23-94-36 Планка верхняя. Тип 1
А23-94-37 Планка верхняя. Тип 2
А23-94-38 Планка верхняя. Тип 3
А23-94-39 Планка стальная П1
А23-94-40 Планка стальная П2
А23-94-41 Планка алюминиевая
А23-94-42 Планка сталеалюминевая
А23-94-43 Уголок крепежный
А23-94-44 Планка нижняя
А23-94-45 Кронштейн указателя
А23-94-46 Скоба крепежная. Тип 1
А23-94-47 Скоба крепежная. Тип 2
А23-94-48 Пластина
А23-94-49 Шпилька
А23-94-50 Полка
А23-94-51 Стойка
А23-94-52 Планка прижимная
А23-94-53 Скоба
Разработан: ОАО ВНИПИ Тяжпромэлектропроект
Утверждён:02.08.1994 ОАО ВНИПИ Тяжпромэлектропроект (VNIPI Tyazhpromelektroproject OAO 16)
