Скачать Серия 4.901-18 Оборудование резервуаров
Дата актуализации: 01.01.2021
Серия 4.901-18
Оборудование резервуаров
| Обозначение: | Серия 4.901-18 |
| Обозначение англ: | Series 4.901-18 |
| Статус: | не определен законодательством |
| Название рус.: | Оборудование резервуаров |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.10.1975 |
| Дата окончания срока действия: | 30.06.2003 |
| Область применения: | Рабочие чертежи оборудования, включенные в серию 4.901-18, разработаны для типовых и индивидуальных проектов резервуаров хозяйственно-питьевой и производственной воды |

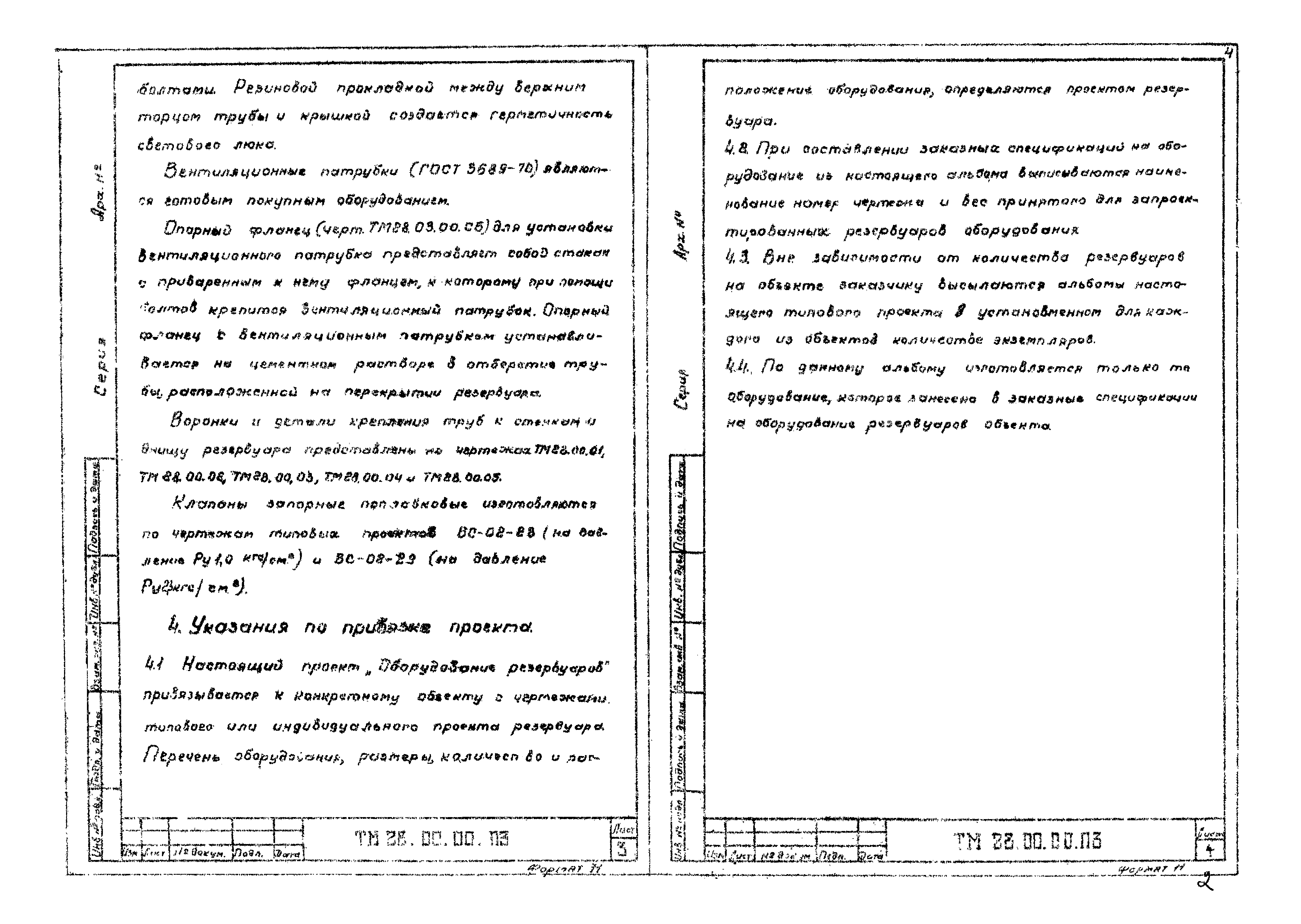

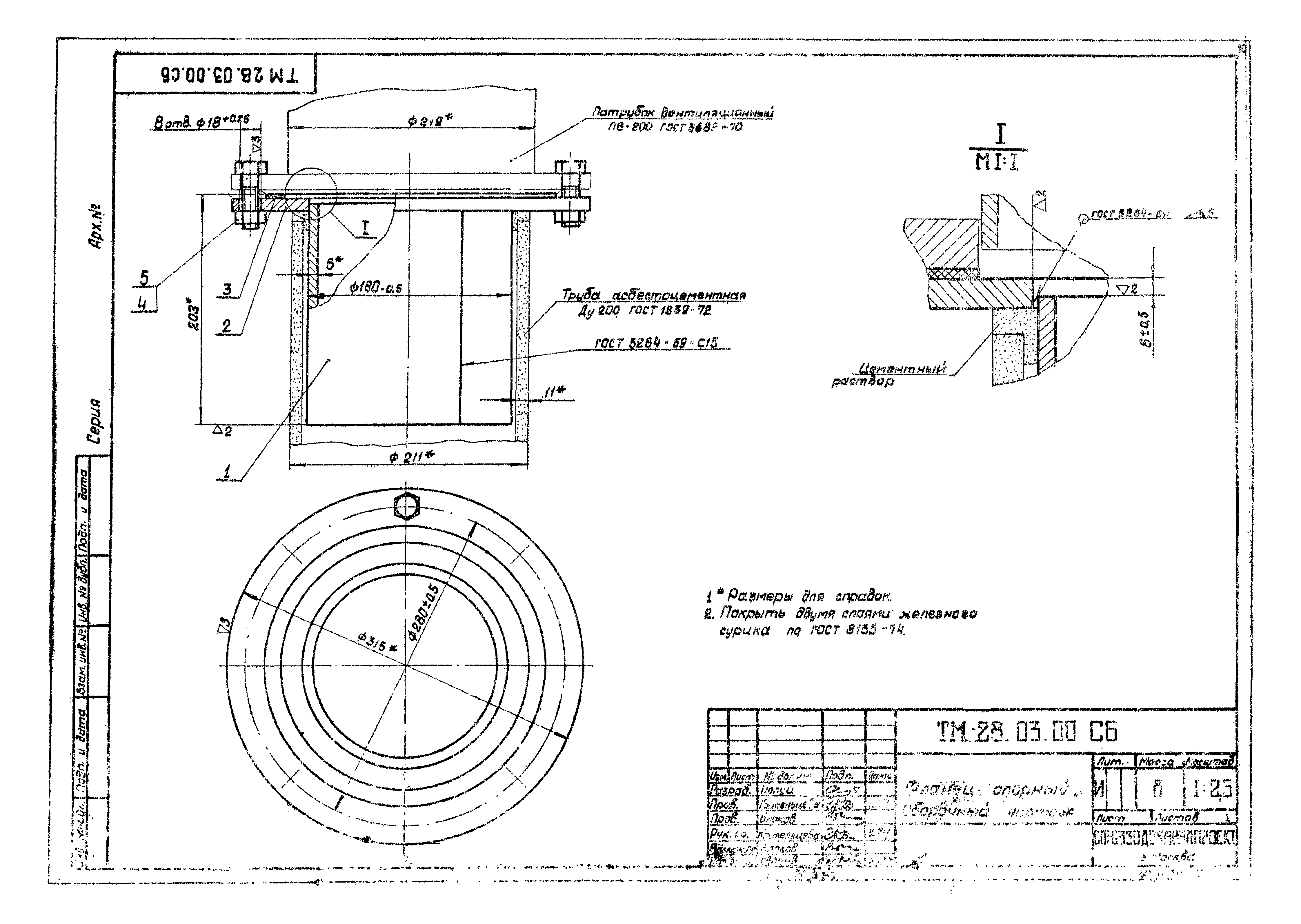

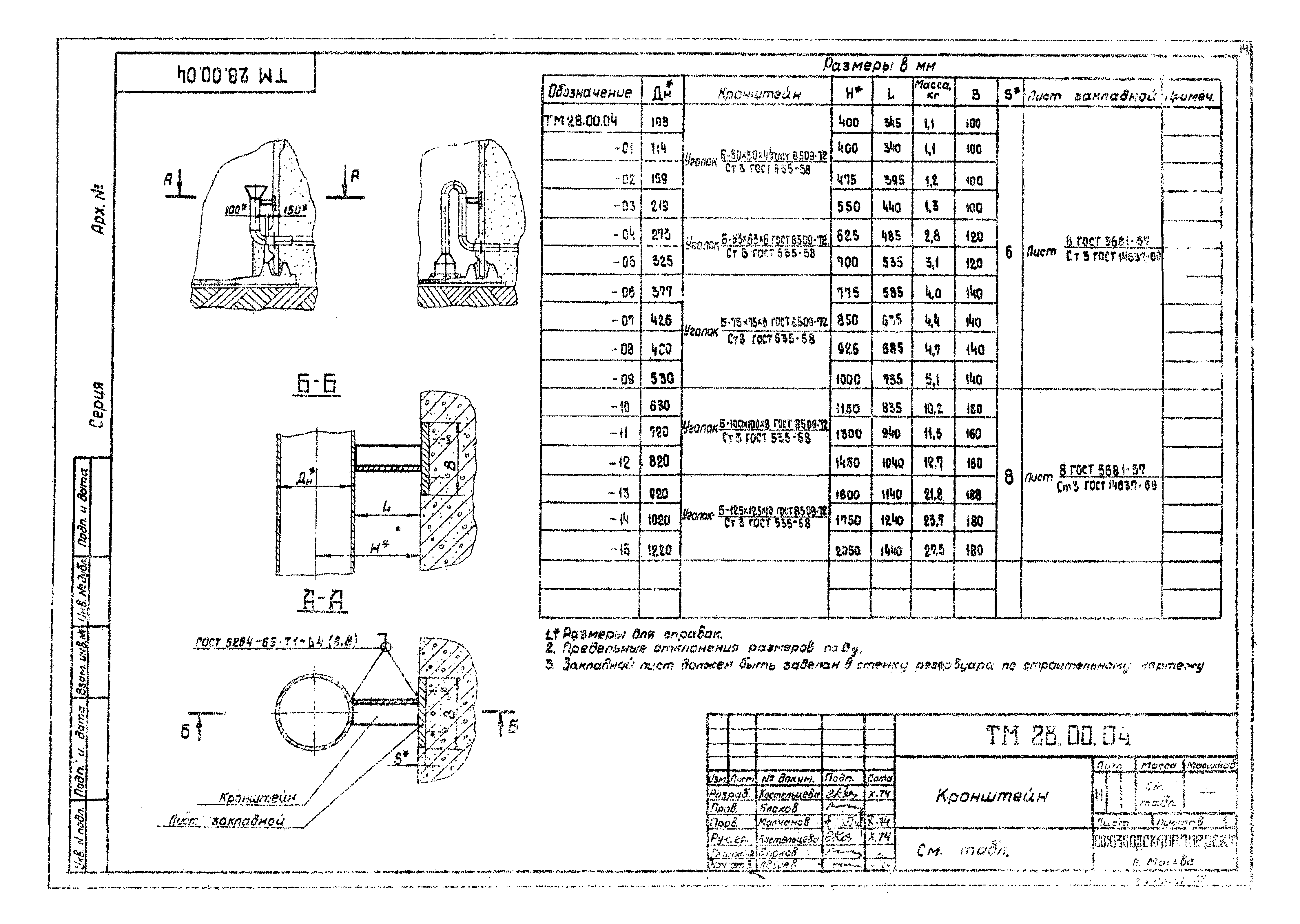

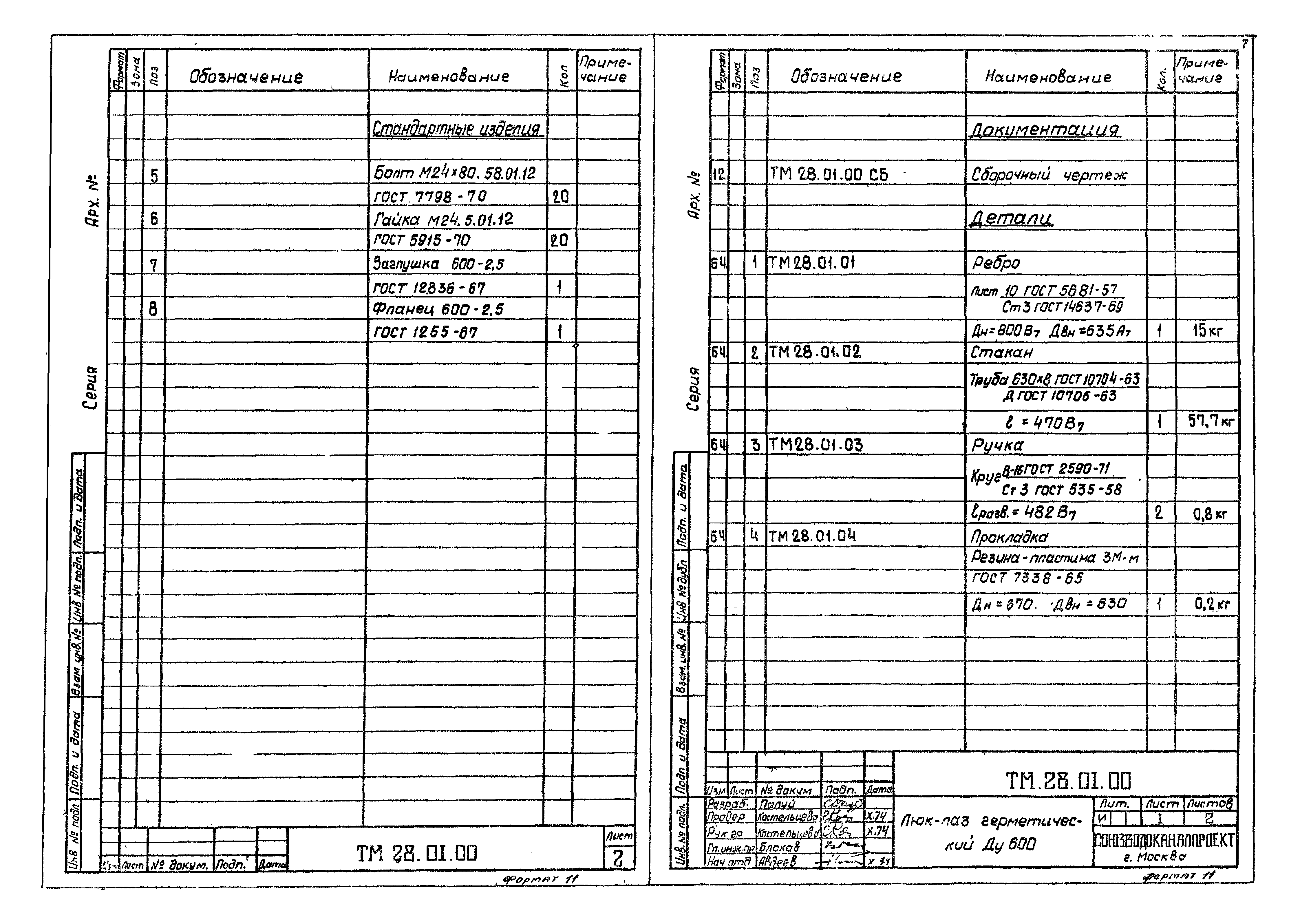

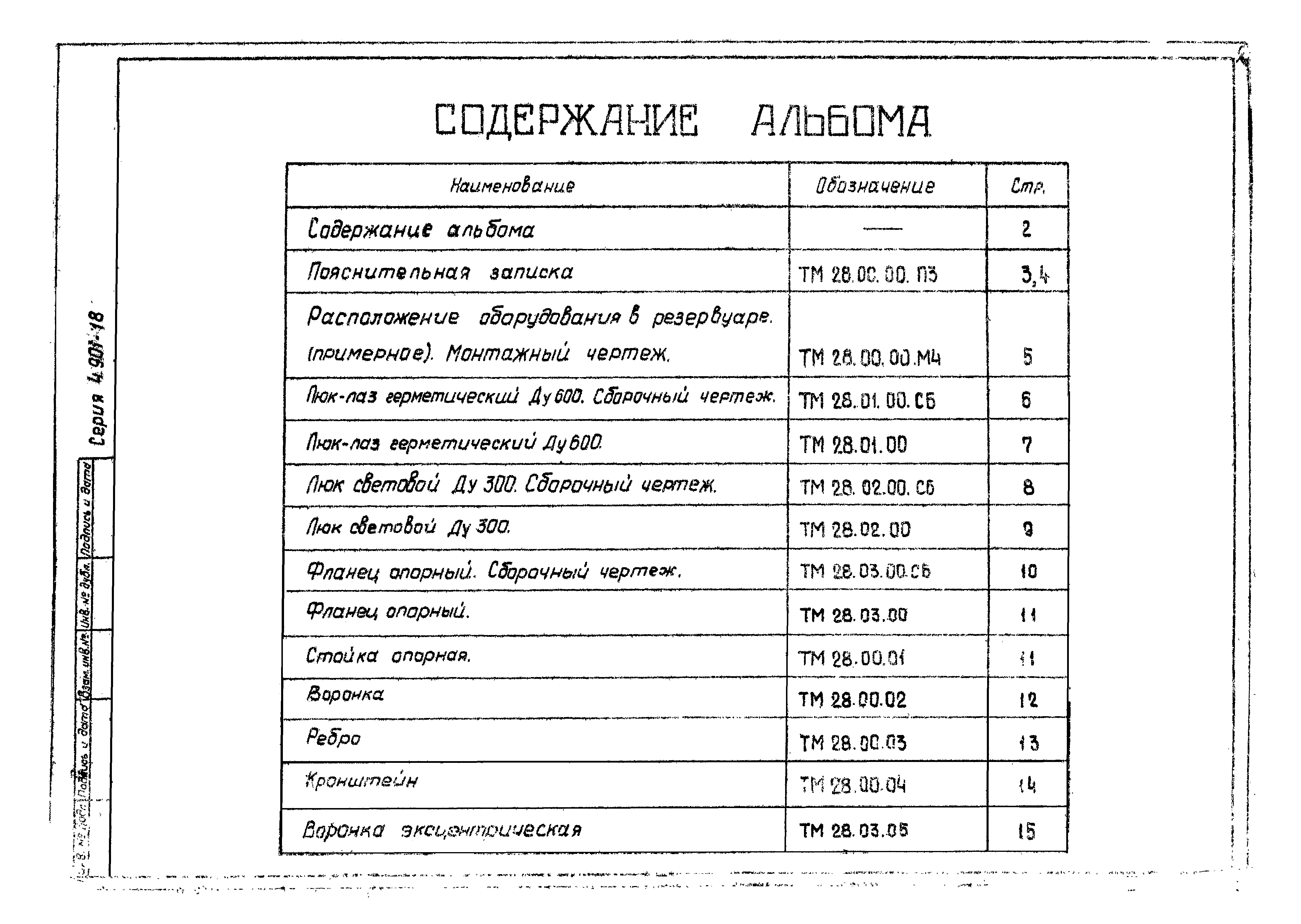

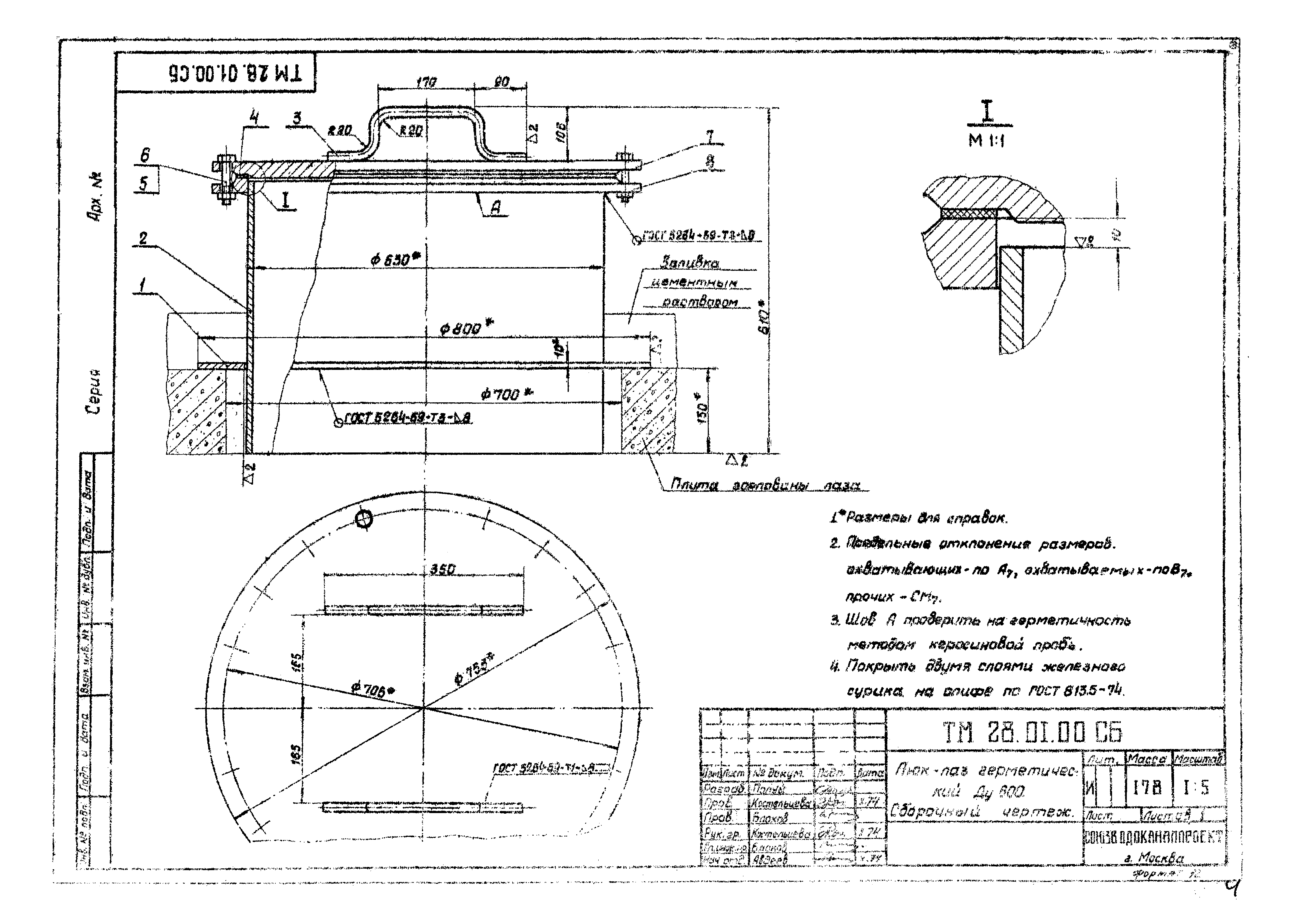

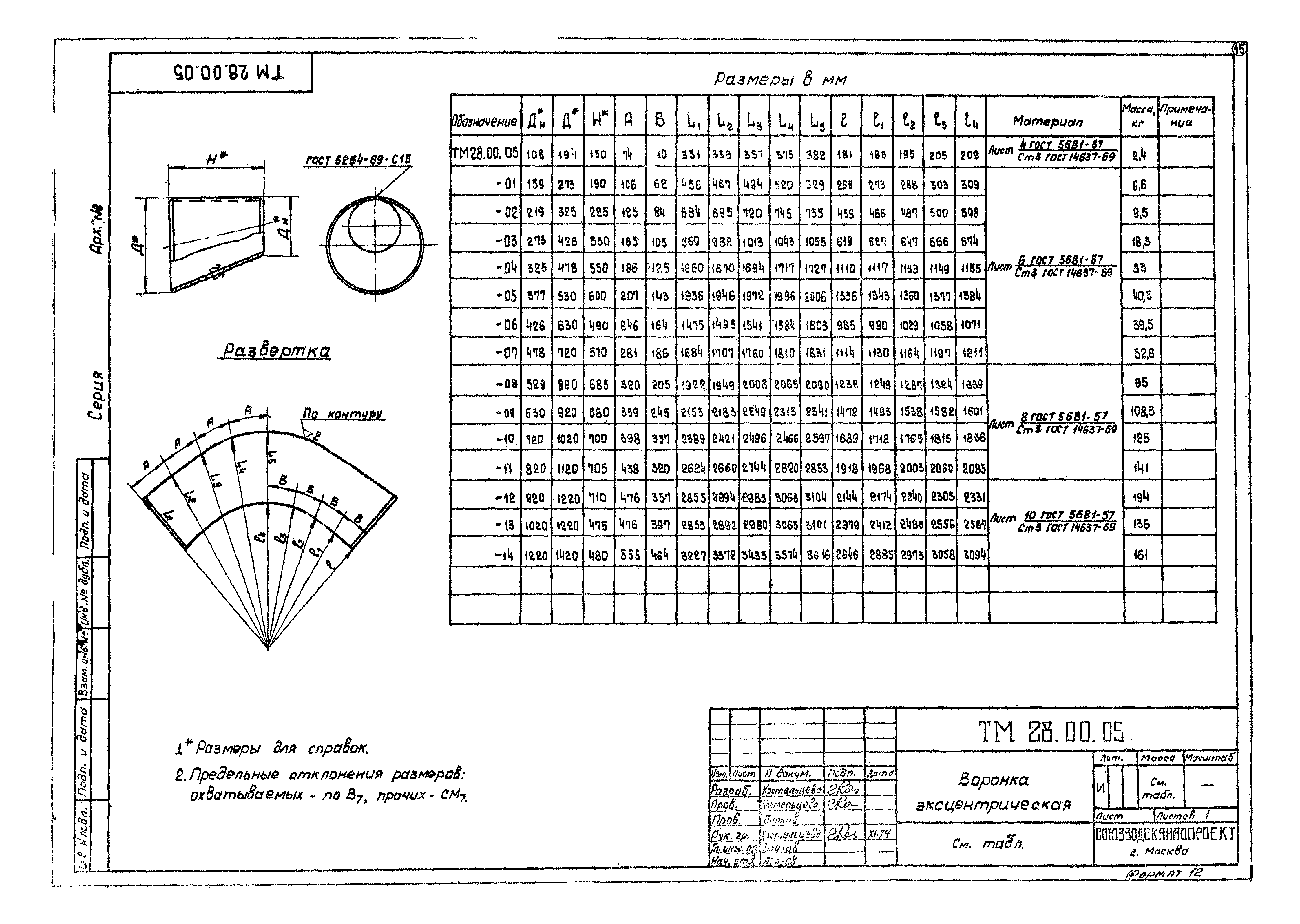

| Оглавление: | Содержание альбома ТМ 28.00.00.ПЗ Пояснительная записка ТМ 28.00.00.МЧ Расположение оборудование в резервуаре (примерное). Монтажный чертеж ТМ 28.01.00.СБ Люк-лаз геометрический Ду600. Сборочный чертеж ТМ 28.01.00 Люк-лаз геометрический Ду600 ТМ 28.02.00 СБ Люк световой Ду300. Сборочный чертеж ТМ 28.02.00 Люк световой Ду300 ТМ 28.03.00 СБ Фланец опорный. Сборочный чертеж ТМ 28.03.00 Фланец опорный ТМ 28.00.01 Стойка опорная ТМ 28.00.02 Воронка ТМ 28.00.03 Ребро ТМ 28.00.04 Кронштейн ТМ 28.00.05 Воронка эксцентрическая |
| Разработан: | Союзводоканалпроект |
| Утверждён: | 01.10.1975 СоюзводоканалНИИпроект (SoyuzvodokanalNIIproject ) |
