Серия ПК-01-119
Крупнопанельные железобетонные предварительно напряженные плиты размером 1,5х6 и 3х6 м для покрытий промышленных зданий с унифицированными отверстиями для пропуска вентшахт с дефлекторами и зонтами. Рабочие чертежи
| Обозначение: | Серия ПК-01-119 |
| Обозначение англ: | Series ПК-01-119 |
| Статус: | не действует |
| Название рус.: | Крупнопанельные железобетонные предварительно напряженные плиты размером 1,5х6 и 3х6 м для покрытий промышленных зданий с унифицированными отверстиями для пропуска вентшахт с дефлекторами и зонтами. Рабочие чертежи |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |

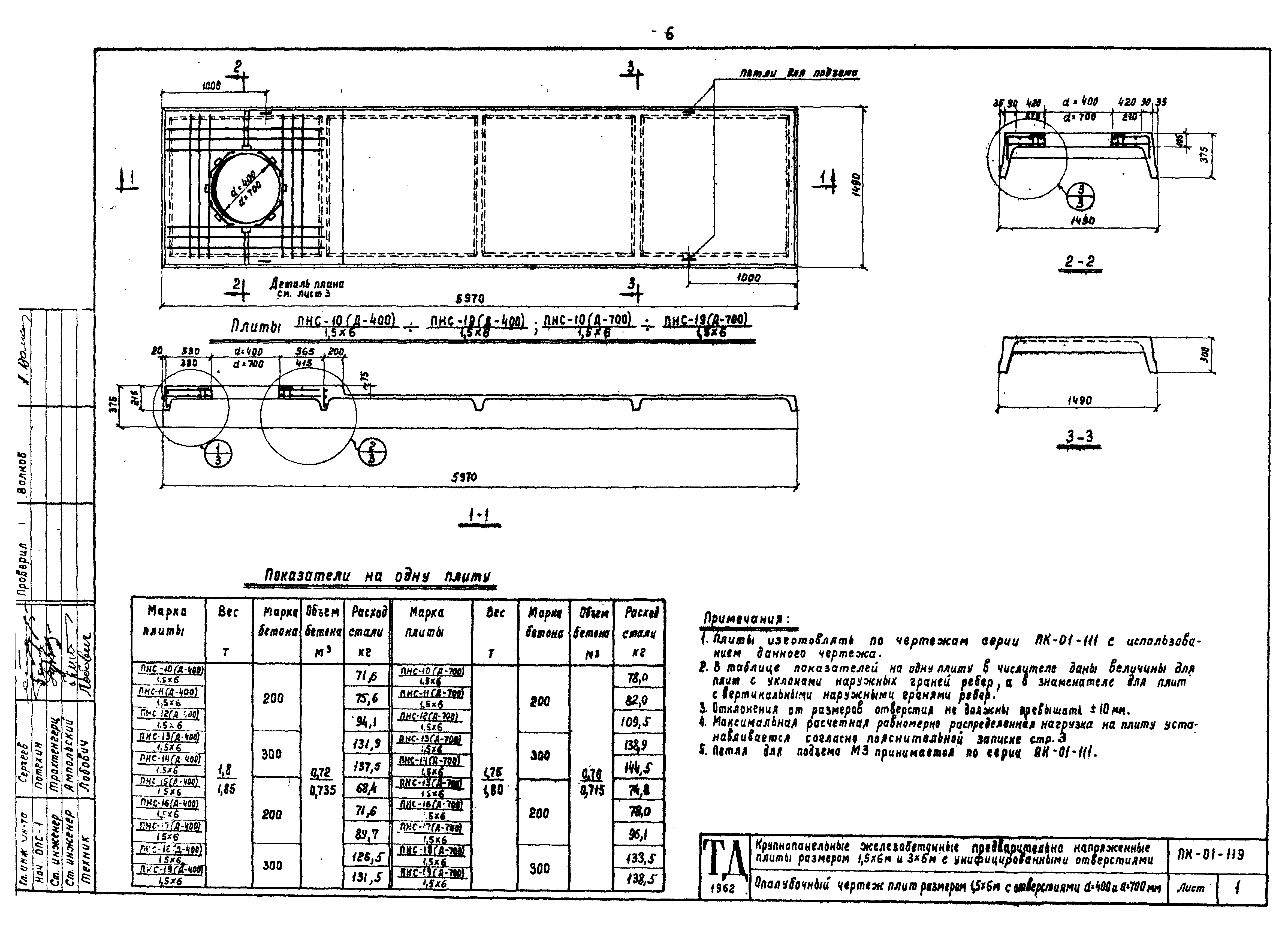

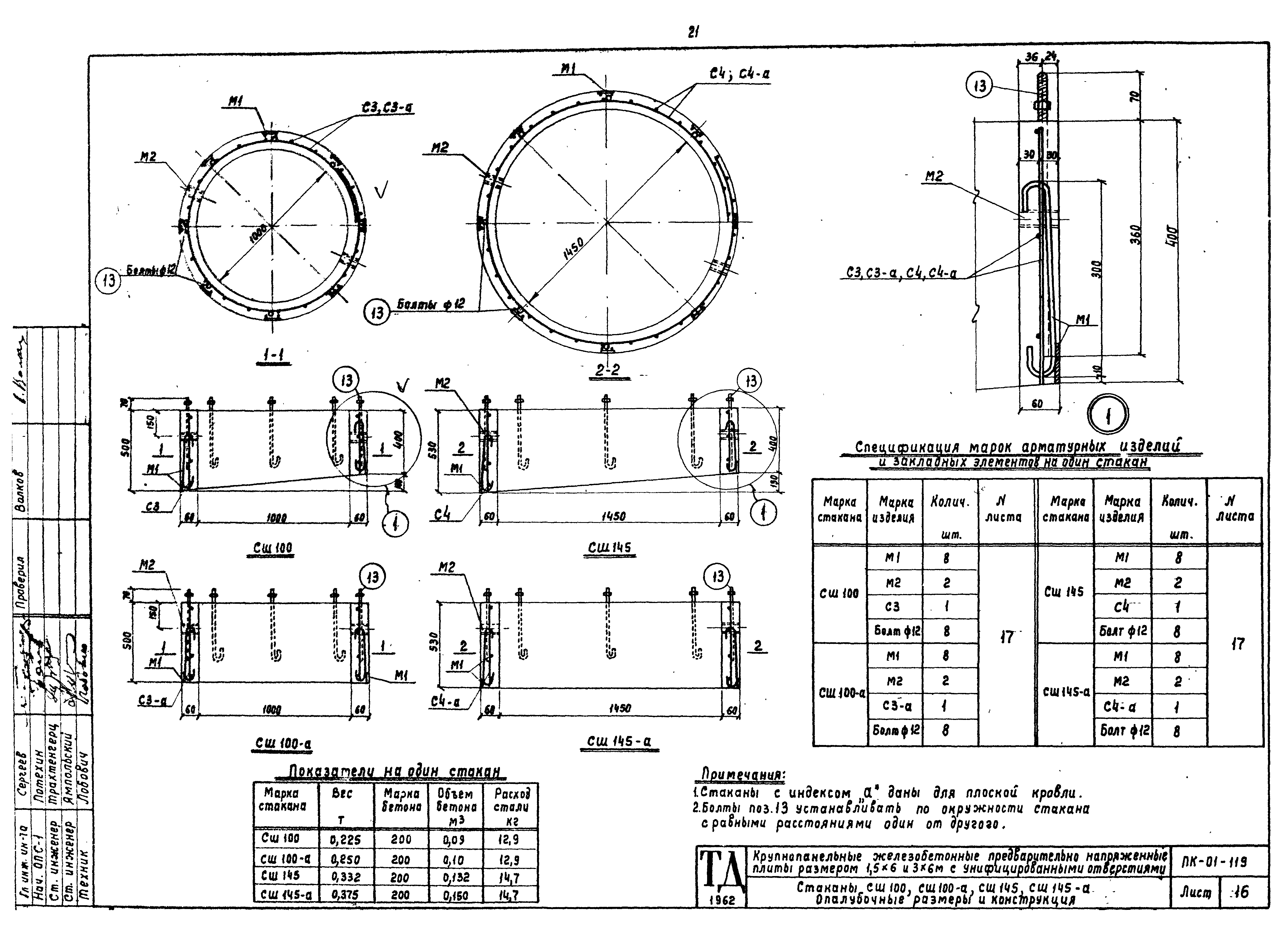

| Оглавление: | ПК-01-119 Пояснительная записка ПК-01-119 Рабочие чертежи ПК-01-119 Лист № 1. Опалубочный чертеж плит размером 1,5x6м с отверстиями Д=400 и Д=700 мм ПК-01-119 Лист № 2. Опалубочный чертеж плит размером 1,5x6 м с отверстиями Д1000 мм ПК-01-119 Лист № 3. Детали армирования плит размером 1,5x6 м с отверстиями Д=400 и Д=700 мм ПК-01-119 Лист № 4. Детали армирования плит размером 1,5x6 м с отверстием Д=1000 мм ПК-01-119 Лист № 5. Арматурные каркасы, сетки, закладные элементы для плит размером 1,5x6м ПК-01-119 Лист № 6. Спецификация и выборка стали для плит размером 1,5x6 м ПК-01-119 Лист № 7. Детали крепления стаканов CШ40,CШ70,СШ100 к плите, размером 1,5x6 м ПК-01-119 Лист № 8. Опалубочный чертеж плит размером 3x6м с отверстиями Д=400 и Д=700 мм ПК-01-119 Лист № 9. Опалубочный чертеж плит размером 3x6м с отверстиями Д=1000 и Д=1450 мм ПК-01-119 Лист № 10. Детали армирования плит размером 3x6 м с отверстиями Д=400 и Д=700 мм ПК-01-119 Лист № 11. Детали армирования плит размером 3х6 с отверстиями Д=1000 и Д=1450 мм ПК-01-119 Лист № 12. Арматурные каркасы, сетки, закладные элементы для плит размером 3x6 м ПК-01-119 Лист № 13. Спецификация и выборка стали для плит размером 3х6 м ПК-01-119 Лист № 14. Детали крепления стаканов СШ40, СШ70, СШ100, СШ145 к плите размером 3x6 ПК-01-119 Лист № 15. Стаканы СШ40,СШ40-а,СШ70, СШ70-а. Опалубочные размеры и конструкция ПК-01-119 Лист № 16. Стаканы СШ100, СШ100-а, СШ145, CШ145-а. Опалубочные размеры и конструкция ПК-01-119 Лист № 17. Сварные сетки и закладные элементы для стаканов. Спецификация |
| Разработан: | НИИЖБ Гипротис |
| Утверждён: | 14.12.1962 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 466) |
